Pa
• 式中 • lzh——管段的折算长度，m。
• 用途 • 当量长度法一般多用在室外热力网路的水力计算上。
第23页/共61页

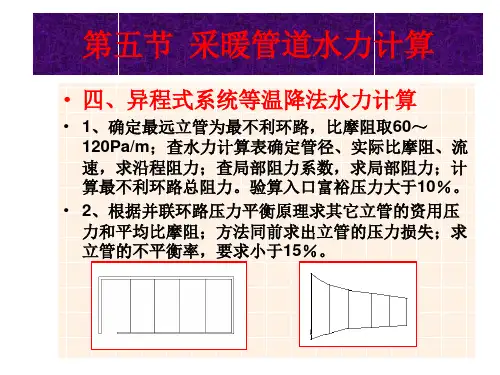

三、室内热水供暖系统管路水力计算的主要任务和方法 • 1. G, △ Pd
• 按已知系统各管段的流量和系统的循环作用压力(压头)，确定各管段的管径
• 2. G, d △ P
• 第二种情况的水力计算，常用于校核计算。根 据最不利循环环路各管段改变后的流速和已知各 管段的管径，利用水力计算图表，确定该循环环 路各管段的压力损失以及系统必需的循环作用压 力，并检查循环水泵扬程是否满足要求。
• 进行第三种情况的水力计算，就是根据管段的 管径d和允许压降P，来确定通过该管段(例如通过 系统的某一立管)的流量。对已有的热水供暖系统， 在管段已知作用压头下，校核各管段通过的水流 量的能力；以及热水供暖系统采用所谓“不等温 降”水力计算方法，就是按此方法进行计算的。
第37页/共61页
散热器的进流系数α
在单管热水供暖系统中，立管的水流量全部或部分地流进散热器。流进 散热器的水流量与通过该立管水流量的比值，称作散热器的进流系数α， 可用下式表示
Gs / Gl
在垂直式顺流热水供暖系统中，散热器单侧连接时，α=1.0；散热器双 侧连接，通常两侧散热器的支管管径及其长度都相等时，α=0.5。当两侧散 热器的支管管径及其长度不相等时，两侧的散热器进流系数α就不相等了。
第40页/共61页
机械循环同程式热水供暖系统管路
• 同程式系统的特点是通过各个并联环路的总长度 都相等。在供暖半径较大（一般超过50m以上）的 室内热水供暖系统中，同程式系统得到较普遍地应 用。现通过下面例题，阐明同程式系统管路水力计 算方法和步骤。
