ZKZI智能型直行程电动执行机构说明书

电动执行机构说明书电动执行机构说明书篇一：ZKJ型电动执行机构说明书ZKJ型电动执行机构使用说明书西安林科仪表制造有限责任公司目录一、概述——————————————————————1二、型号、规格及主要技术参数————————————2三、基本工作原理及结构——————(转载于: 厦门培训考试网:电动执行机构说明书)—————————3 四、校验与调整———————————————————4 五、安装及使用———————————————————5一、概述ZKJ(DKJ)型电动执行机构是DDZ电动单元组合仪表中的执行单元，它可与变送单元、调节单元等配套，接受统一的直流标准信号0—10mA（Ⅱ）或4—20mA（Ⅲ）并将此信号转换相对应的角位移，自动地操作风门、挡板、阀门等，以便完成自动调节。

广泛用于化工、石油、电站、轻工等部门。

ZKJ(DKJ)型电动执行机构，可于SFD型电动操作器配合，实现自动调节和手动调节，进行远距离控制，或与XD型显示操作器配合，实现远方手动操作。

二、型号、规格三、主要技术参数1、输入信号 0-10 mADC(Ⅱ) 4-20 mA DC(Ⅲ)（含放大器）2、出轴力矩见表一3、出轴每转时间见表一4、出轴有效位移见表一5、输入电阻200? (Ⅱ)250? (Ⅲ)6、死区 <3%7、基本误差<?25%8、回差 <1.5%9、阻尼特性 <3次半周期 10、时滞 <1秒11、电源电压220VAC 50HZ 12、使用环境伺服放大器温度 0—+50℃ 湿度 10%-70%周围空气中无腐蚀性物质执行机构温度 -10—+55℃湿度 <95%周围空气中无腐蚀性物质四、基本工作原理及结构（一）系统原理方框图ZKJ型电动执行机构包括伺服放大器及执行机构两个部分。

电动执行机构系统包括ZPE型伺服放大器，SFD型电动操作器，及ZKJ执行机构，其方框如图一。

（二）基本工作原理当SFD型操作器放在“自动”位置时，伺服放大器输入端有一直流信号输入时，此信号与极性相反的位置反馈信号相比较，其差值信号经过放大，便有足够的功率输出驱动单相伺服电机转动，经减速器转变成低速大力矩输出。

智能电动执行机构使用说明书重庆川仪M8500/M8600系列一、简要说明：驱动采用变频控制三相电机，在蜗杆轴上安装脉冲传感器能检测速度和旋转方向，当手轮抬起为电动，放下为手动。

在执行机构安装到位后，须把最上面的排油螺栓用随机配备的排气塞替换。

三、调整方法： Remote ：远程控制 O/S ：不能操作 Local ：就地操作和设置将模式选择开关置于“Local ”位置，长按或点按“mode/stop ”按钮，可进入或退出各级菜单，按“+/-”按钮可在同级菜单内选择。

设置时，当执行机构在最小调节范围内，显示器会显示4条线“————”，超过最小调节范围，就会由线变化为“□□□□”。

进入P1.10（ADJUST-C ）设定关向，P1.9(ADJUST-O)设定开向，使用“+/-”按钮设置新参数，然后短按“stop/mode ”按钮，如果参数已改变，显示器将显示静态的“SAVE ”，保存新值，则点按“stop/mode ”按钮，“SAVE ”闪烁，指示存储，如要取消，则点按+/-按钮，再点按“stop/mode ”按钮返回。

一、简要说明：电动操作无需检查相位，顺时针旋转红色旋钮至就地，黑色旋钮操作开和关，逆时针旋转红色旋钮则停止运行。

远程控制只能用于开和关，但顺时针旋转红色旋钮仍可使执行器停止运行。

用设定器操作时≡：打开Ⅰ：关闭 二、接线方式：：向下显示下一个功能一行循环显示 +/-：减少/改变显示的功能或选项 。

初级设定：进入保护口令，按，用+/-翻转口令，显示正确的口令（默认Id ）后按确认键。

此时将出现两个“设定”条，并始终显示在每个功能的屏幕上。

初级功能：C1：关阀方向（C ：顺时针关，A ：逆时针关）C2：关阀方式（Ct ：力矩关，CL 限位关）C3：开阀方式（Ot ：力矩开，ＯＬ：限位开）ＴＣ：关阀力矩值（40%-99%）TO ：开阀力矩值(可参考执行器铭牌上额定值) LC 设定关阀限位（手动将阀门全关后，可向开阀方向旋转手轮最多一圈，按确认键，两个黑色线条闪烁，全关指示灯点亮，关阀限位设定完毕，显示屏显示全关符号。

天津贝尔自动化仪表技术有限公司TIANJIN BELL AUTOMATICINSTRUMENTTECHNOLOGY CO.,LTDISO9001 质量认证企业推荐单位天津市企业联合会理事单位RDKZ、ZKZ 直行程电动执行机构系列使用说明书目 录一、概述 (1)二、使用条件 (1)三、规格参数 (2)四、主要技术性能 (2)五、结构工程原理说明 (3)六、电动执行机构的校核 (6)七、电动执行机构的安装使用 (11)八、贮存 (14)九、保证事宜 (14)十、附注 (14)十一、推荐使用说明 (14)十二、户外型、电子式型、隔爆型、隔爆电子式型使用说明 (14)天津贝尔自动化仪表技术有限公司TIANJIN BELL AUTOMATIC INSTRUMENT TECHNOLOGY CO.,LTD地址：天津市西青区泰和工业园大明道营盛路13号邮编：300112电话：022-********/27772369传真：022-********网址：电子邮箱：fw@感谢您订购贝尔公司产品，欢迎您给我们的产品和工作提出宝贵意见。

DKZ、ZKZ系列直行程电动执行机构是工业过程测量和控制系统的终端控制装置，它能够将系统的控制信号转换成输出杆的直线位移以控制阀门内截流件的位置或其它调节机构，使被控介质按系统规定的状态工作。

新一代DKZ、ZKZ系列性能完全一致。

电动执行机构按控制方式分为比例式和积分式。

比例式执行机构由电动伺服放大器和积分式执行机构组成，它能够将系统的控制信号与关于输出杆位置的反馈信号加以比较(闭环控制)以改变输出杆的行程，使之与输入信号成比例关系。

积分式执行机构由伺服电动机、减速器及位置发送器组成，它能够与电动操作器配合对阀门或其它调节机构实现远方操作。

电动执行机构的自动控制系统配用DFD系列电动操作器可以实现控制系统“自动”—“手动”工作状态的无扰动切换。

电动执行机构安全可靠，安装、调试、操作、维修方便，广泛应用在能源、冶金、化工、建材等行业，在工业过程测量和控制系统中发挥重要作用。

直行程电动执行器说明书Newly compiled on November 23, 2020直行程电动执行器说明书目录一产品概述二、主要特点三、型号规格四、主要技术参数五、电气接线图六、安装七、调试八、外形尺寸一、产品概述本厂生产的直行程电动执行机构有调节型的3610L系列和开关型3410L二大类。

调节型执行器是以220V交流单相电源作为驱动电源，接受来自调节器的DC4~20mA（DC1~5V），DC0~10mA（DC0~5V）控制信号来运转的全电子式执行机构，内有控制单元，无需外配伺服放大器。

开关型执行器按位置检测信号可分为电阻和电流两种，后者可直接和伺服放大器连接后组成调节型执行器。

本系列电动执行器可广泛应用于发电、冶金、化工、轻工、智能楼宇、宾馆等行业。

二、主要特点1、执行器内有伺服系统（无需另配伺服放大器），只需输入DC4~20mA （DC1~5V）或DC0~10mA（DC0~5V）信号和AC220V单相电源即可工作。

连线极为简单方便。

2、执行器的关键部件--控制器，采用最先进的混合集成电路，用树脂密封浇铸，呈匣子状，体积小，可靠性高。

3、驱动量的反馈检测采用高性能的精密电位器，分辨率<﹪4、具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。

5、用状态选择开关可以设定断信号时，阀位处于全开，全闭或自锁状态。

6、用状态选择开关设定正、反动作。

7、用状态选择开关可以设定输入信号为DC4~20mA（DC1~5V）或DC0~10mA（DC0~5V）。

8、调整工作零点（起始）和行程满位（终点）简单易行。

9、当突然断电时，能确保阀位自锁。

10、采用齿轮传动，可靠性高。

11、采用智能限位，较限位开关工作性能更加稳定可靠。

12、延时保护功能，超过额定负载时，能实行状态自锁，故障发生时，能启动保护，并可反向运行取消延时保护。

三、型号规格四、主要技术参数五、电气接线图1、调节型电动执行机构六、安装1 、执行器的安装姿势应尽量垂直向上安装，应避免向下倒装，给检查维护带来难度。

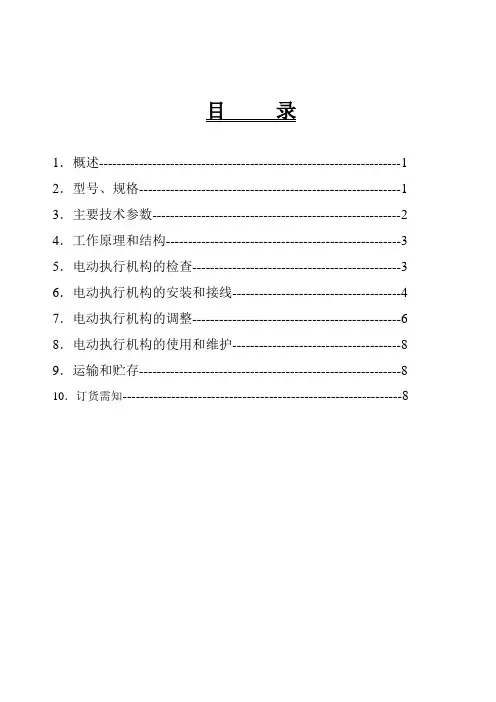

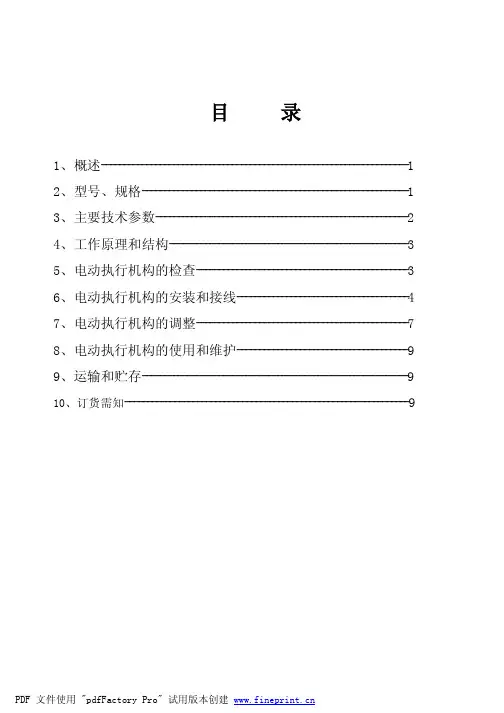

目录1．概述--------------------------------------------------------------------1 2．型号、规格-----------------------------------------------------------1 3．主要技术参数--------------------------------------------------------2 4．工作原理和结构-----------------------------------------------------3 5．电动执行机构的检查-----------------------------------------------3 6．电动执行机构的安装和接线--------------------------------------4 7．电动执行机构的调整-----------------------------------------------6 8．电动执行机构的使用和维护--------------------------------------8 9．运输和贮存-----------------------------------------------------------8 10．订货需知---------------------------------------------------------------81 概述ZKZI系列智能型直行程电动执行机构是新一代机电一体化产品。

它采用单片微处理器技术和机电一体化结构设计，功能全，调试简单，防护性能好，适用面广。

它与直通单、双座阀，套筒阀，闸板阀等配套构成电动调节阀，在自动控制系统中作为电动执行器调节介质流量，广泛地适用于电力、冶金、石油、化工、轻工、食品、医药，水处理等行业。

ZKZI系列直行程电动执行机构的主要特点：可接受模拟量信号或无源开关量信号，系统适应性强。

1．概述常州兰陵Z型电动执行机构使用说明书多回转阀门电动执行机构，通称为Z型。

适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸门、水闸阀等。

用于阀门的开启、关闭或调节。

是对阀门实现远控、集控和自控的必不可少的驱动装置。

他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

多回转电动执行机构有：户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等。

按连接型式，还分为转矩型和推力型。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

并经国家防爆电气产品质量监督检验测试中心检定，取得了全系列的防爆合格证。

经中华人民共和国国家质量监督检验检疫总局批准取得全国工业产品生产许可证。

2．型号表示方法1. 30I-18/50W：表示电动执行机构为多回转,输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，最大转圈数50，户外型。

2. Z45T-24/120BS：表示电动执行机构为多回转,带手动二级减速装置,输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，隔爆型。

3. Z120-24/80T：表示电动执行机构为多回转,输出转矩1200N·m (120kgf·m)，输出转速24 r/min，最大转圈数80圈，整体调节型。

3.工作环境和主要技术参数3.1 电源：常规：单相220V、三相380V，远程DC24V （50Hz）特殊：单相110V、三相415V、660V，（50Hz、60 Hz）3.2 工作环境：3.2.1 环境温度：-20~+60℃ (特殊订货-60~+80℃)。

直行程执行器说明书一、平安运用本卷须知 (2)二、产品概述 (3)三、主要技术参数 (4)四、结构与原理 (5)五、装置 (9)六、调试与配线 (10)七、外形尺寸 (14)八、配套支架 (15)九、缺点和处置方法 (16)十、订货说明 (16)1平安本卷须知运用前请您仔细阅读本说明书，并按说明书操作。

留意说明书中标有△的标志处，请务必遵守。

1.1电源与配线△接通电源之前，请确认电源电压与本执行器铭牌上注明的电源电压能否分歧。

△电源配线应有足够的容量以满足执行器额外电流及启动电流的要求，否那么，将能够惹起配线烧坏形成事故。

△本执行器外部位精细电子部件，请严厉依照手册中接线图接线。

△请不要私自装配维修控制器，请与购置厂家或本公司联络。

△请装置地线并坚持接地良好。

1.2 隔爆型执行器△选用隔爆型装置运用时，请严厉遵守«中华人民共和国风险场所平安规程»中的规则：内外接地结实、良好；维修时先切断电源再翻开护盖；衔接电源的接线端子，爬电距离及电器间隙应大于8mm；活期反省密封圈的老化效果，如曾经老化应及时改换。

改换零件须到消费厂家购置或与本公司联络，不得借用其他厂家零件；外壳应坚持清洁，其最高外表温度不超越130℃。

1.3 露天装置△装置在露天中的执行器，在雨天不要开启护罩，请留意不要弄湿本执行器外部或使其结霜。

△一旦外部湿润时，请切断电源，使其充沛枯燥后再接通电源。

△运转进程中请不要用手触摸电机外表，以免发作烫伤。

△本执行器不允许暴露运转，以防止机械卷入或发作触电风险。

△改换零件之前必需切断电源。

△发现生烟，异味或异常噪音时，请断电反省或与本公司联络。

2 产品概述2.1 概述3810L系列电子式执行器是以220V交流单相电源作为驱动电源，接纳来自调理器控制信号(DC4-20mA或DC1-5V〕，完成预定直线往复运动的新型执行器。

本系列执行器被用作调理阀的执行机构时，简直具有了调理阀自身所要求的各种举措变换功用以及阀开度信号功用和手动功用。
