VGA、RGB、DVI、HDMI信号线在投影显示应用中的传输距离问题VGA视频信号能传输多远问：现在我视频教学录播中VGA信号的传输距离较远，超过18米，我现在是买了根20米长的VGA线，连上后开机VGA信号采集没信号。
但是我VGA采集卡中自带的1.5线开机采集都正常，这时候我拔掉自带的线，换上18米的线可以显示信号。
这证明我的18米线是正常能使用的。
不过重启电脑，再开机又没信号。
这样每次我还得先把显示器抱主机那，开机后换线，非常麻烦。
请问这是什么原因造成的呢?怎么进行解决呢?答：应该是线长了，信号衰减大，开机无法检测到显示器。
您可以使用VGA信号放大器或者高质量的VGA线来进行传输。
VGA信号传输距离是有限制的，采用不同的线材对传输距离影响很大，模拟信号只要传输就一定会有衰减，我们所能做的只是减少它的衰减如果选用好的线材可以传输到100 米左右正常显示。
普通3+4/6VGA 线，有效距离15 -30 米，存在的问题：拖尾、重影普通75-2RGB 线缆，有效距离30 -50 米，存在的问题：拖尾普通75-3RGB 线缆，有效距离50 -70 米，存在的问题：拖尾目前正常的VGA线，在10米以下都能正常显示，如果更长或者线质量差的话，信号都会出现损失。
所以在视频工程中，不仅视频采集卡、软件等要求非常严格，视频线同样也非常重要。
DVI信号能传输多远视频领域问：您好，我现在使用的是T100E 高清DVI数字信号采集卡，我想知道，两个设备之间都有DVI接口，是DVI-I接口的!那么它们之间彼此的最大连接距离是多少?超过多少米会出现视频信号损失呢？答：首先我们来了解下DVI数字信号的知识，我们都知道DVI它是一种数字计算机接口。
DVI传输的是数字信号，和过去的VGA信号相比，DVI信号有很大的优点，比如：传输速度快、消除拖尾、信号无衰减、画面清晰等等。
随着现在高清DVI信号的转换、切换、传输等问题的逐步解决，DVI应用将为图形应用系统实现真正的全数字方式，极大地提高信号质量，改善显示效果。
各种数据线的传输距离各种数据线的传输距离是多少前一段时间经常有很多的弱电朋友问到接口的传输距离，今天我们就一起来了各种视频接口的传输距离是多少。
一、视频信号线监控视频线种类介绍：按照材料区分有SYV及SYWV两种，绝缘层的物理材料结构不同，SYV是实心聚乙烯电缆；SYWV是高物理发泡电缆，物理发泡电缆传输性能优于聚乙烯。
（S--同轴电缆Y--聚乙烯V--聚氯乙烯W--稳定聚乙烯）按照阻抗可分为SYV 50-XX SYV 75-XX SYV-100 XX (XX)代表绝缘层外径。
1.复合视频信号：一般接头为BNC、RCA（莲花头）75代表抗阻性,后面的3和5代表它的绝缘外径(3mm/5mm)。
视频线分：相去甚远。
S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。
3、VGA信号VGA(Video Graphics Array)是IBM在1987年随PS/2机一起推出的一种视频传输标准，具有分辨率高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的应用，但易衰减，传输距离短，易受干扰。
其3+4/6VGA的传输距离是15-30M。
4、分量视频（RGBHV 信号）色差接口是在S接口的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到600线以上。
它通常采用YPbPr 和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。
现在很多电视类产品都是靠色差输入来提高输入讯号品质，而且透过色差接口，可以输入多种等级讯号，从最基本的480i到倍频扫描的480p，甚至720p、1080i等等，都是要通过色差输入才有办法将信号传送到电视当中。
75-2RGB的传输距离是30-50M，75-3RGB 的传输距离是50-70M。
5、DVIDVI-A(Analog，模拟)接口：这种接口实际上就是VGA接口的变形，以前多用于一些高端CRT显示器上，不过现在已经基本淘汰。
各类音视频信接口的最佳传输距离文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-各类音视频信号接口的最佳传输距离前一段时间，经常有朋友问到关于接口的传输距离。
今天，我们就一起来了解下各种视频接口的传输距离是多少。
一、视频信号接口监控视频线种类介绍：按照材料区分有SYV及SYWV两种，绝缘层的物理材料结构不同，SYV是实心聚乙烯电缆；SYWV是高物理发泡电缆，物理发泡电缆传输性能优于聚乙烯。
（S--同轴电缆 Y--聚乙烯 V--聚氯乙烯 W--稳定聚乙烯）按照阻抗可分为SYV 50-XX ? SYV 75-XX ?SYV-100 XX……XX代表绝缘层外径。
复合视频信号一般接头为BNC、RCA（莲花头）。
75代表抗阻性，后面的3、5等代表它的绝缘外径(3mm/5mm)。
视频线分：75-3传输距离约200米；75-5传输距离约500米；75-7传速距离约500--800米)；75-9传速距离约1000---1500米；75-12传速距离约2000----3500米。
S-端子(或称 Y/C)它的学名叫做“二分量视频接口”，俗称S端子，传输距离短，15米。
S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE（分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。
S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
同AV接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。
但S-Video仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现)。

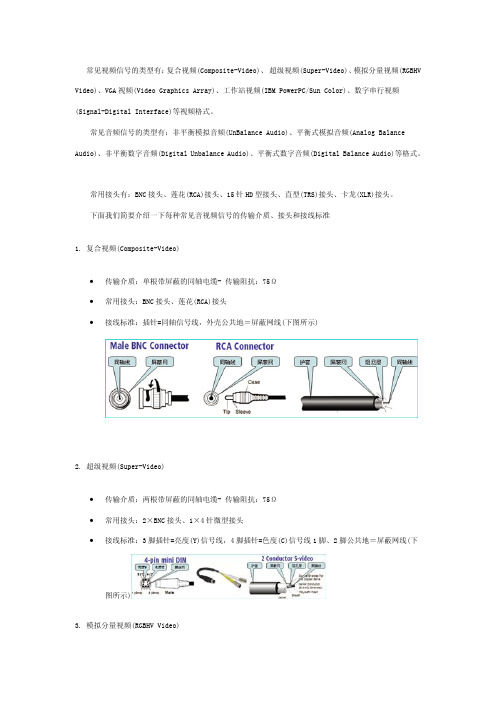

常见视频信号的类型有：复合视频(Composite-Video)、 超级视频(Super-Video)、模拟分量视频(RGBHV Video)、VGA视频(Video Graphics Array)、工作站视频(IBM PowerPC/Sun Color)、数字串行视频(Signal-Digital Interface)等视频格式。
常见音频信号的类型有：非平衡模拟音频(UnBalance Audio)、平衡式模拟音频(Analog Balance Audio)、非平衡数字音频(Digital Unbalance Audio)、平衡式数字音频(Digital Balance Audio)等格式。
常用接头有：BNC接头、莲花(RCA)接头、15针HD型接头、直型(TRS)接头、卡龙(XLR)接头。
下面我们简要介绍一下每种常见音视频信号的传输介质、接头和接线标准1. 复合视频(Composite-Video)∙传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75Ω∙常用接头：BNC接头、莲花(RCA)接头∙接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)2. 超级视频(Super-Video)∙传输介质：两根带屏蔽的同轴电缆- 传输阻抗：75Ω∙常用接头：2×BNC接头、1×4针微型接头∙接线标准：3脚插针=亮度(Y)信号线，4脚插针=色度(C)信号线1脚、2脚公共地＝屏蔽网线(下图所示)3. 模拟分量视频(RGBHV Video)∙传输介质：3-5根带屏蔽的同轴电缆∙传输阻抗：75Ω- 常用接头：3-5×BNC接头∙接线标准：红色=红基色(R)信号线，绿色=绿基色(G)信号线，蓝色=蓝基色(B)信号线，黑色=行同步(H)信号线，黄色=场同步(V)信号线，公共地＝屏蔽网线(下图所示)4. VGA视频(Video Graphics Array)∙传输介质：11根带屏蔽的同轴电缆∙传输阻抗：75Ω∙常用接头：15针HD型接头- 接线标准：1脚=红基色，2脚=绿基色，3脚=蓝基色，6脚=红色地，7脚=绿色地，8脚=蓝色地，13脚=行同步，14脚=场同步，5脚=自测试，10脚=数字地，4、11、12、15脚=地址码(下图所示)5. 工作站视频(IBM PowerPC/Sun Color)∙传输介质：11根带屏蔽的同轴电缆- 传输阻抗：75Ω∙常用接头：13W3接头∙接线标准：A1脚=红基色，A2脚=绿基色，A3脚=蓝基色，5脚=行同步，9脚=场同步，3脚=自测试，4、10脚=数字地，1、2、6、7脚=地址码(下图所示)6. 数字串行视频(Signal-Digital Interface)∙传输介质：单根带屏蔽的同轴电缆∙传输阻抗：75Ω∙常用接头：BNC接头∙接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线7. 非平衡模拟音频(UnBalance Audio)∙传输介质：单根带屏蔽的同轴电缆∙传输阻抗：高低阻∙常用接头：直型(TRS)接头、莲花(RCA)接头∙接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)8. 平衡式模拟音频(Analog Balance Audio)∙传输介质：带屏蔽的双绞电缆∙传输阻抗：600Ω或高低阻∙常用接头：直型(TRS)接头、卡龙(XLR)接头∙接线标准：直插：插针=信号+，中环=信号－，外壳公共地＝屏蔽网线卡龙：2脚=信号+，3脚=信号－，1脚公共地=屏蔽网线(下图所示)9. 非平衡数字音频(Digital Unbalance Audio)∙传输介质：单根带屏蔽的同轴电缆或光纤∙传输阻抗：75Ω- 常用接头：BNC接头∙接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线10. 平衡式数字音频(Digital Balance Audio)∙传输介质：带屏蔽的双绞电缆∙传输阻抗：110Ω∙常用接头：卡龙(XLR)接头11. 其他数字音频格式SDIF-2 SONY Digital Interface 三根同轴电缆，双通道、立体声 BNCSDIF-24 SONY Digital Interface 多股绞合电缆，24通道、立体声 D25Y1Y2 YAMAHA 八芯绞合电缆 8-pin DIN AES/EBU 音频工程师协会/欧洲广播联盟 带屏蔽的双绞电缆，双通道、立体声XLR TOSLINK TOSHIBA Optical Link 单根光纤，多通道、立体声 光纤连接头TEAC DTRS 多股绞合电缆，8通道、立体声 D25 ADAT ALESIE 一对光纤，8通道、立体声 光纤连接头。
BNC、VGA、DVI、HDMI一般能传输多远
在做弱电项目时，BNC、VGA、DVI、HDMI都是常用的视频接口，那么它们分别能传输多远，了解清楚有助于选择合适的接口。
01
BNC
75-3传输距离约200米；
75-5传输距离约500米；
75-7传速距离约500—800米；
75-9传速距离约1000—1500米；
75-12传速距离约2000—3500米。
02
VGA
VGA信号线通常不超过15米。
这个数值是VGA规范里定的，当信号传输距离超过15米时，VGA的信号质量会严重下降。
03
DVI
这种接口实际上就是VGA接口的变形，以前多用于一些高端CRT 显示器上，不过现在已经基本淘汰。
DVI信号通常有效的传输距离为5—7米。
04
HDMI
一般的HDMI信号可以传输近30米，那么对于质量一般的线材大约传输的最大距离15—20米，对于质量好的线可以传输25米以上，甚至30米，如果只是单纯的传输HDMI信号到显示设备上，HDMI信号不经过其他设备的话，总长度在30米以内的话，建议距离越长需要选择越好的线材。
如何实现HDMI信号远距离传输？回答本行业问题，如何实现HDMI信号远距离传输?HDMI是一种全新高清数字化音视频接口，常见的HDMI连接线是2m左右，如何解决远距离传输，简单介绍下。
HDMI延长线•HDMI高清延长线，传输距离在50米左右，延长线内置信号放大芯片，可以自动识别信号的强弱并智能调节输出。
••支持4K高清视频输出，传输无延迟，信号损耗低，适合短距离的HDMI信号延长。
•连接方便，即插即用，无须任何设置，价格也很便宜。
HDMI网线延长器•HDMI网线延长器适合中等距离传输，传输距离在120米左右，是通过一根8芯网线进行HDMI信号的接收与发送，传输的是数字信号。
••HDMI网线延长器由发送端和接收端组成，发送端负责完成信号获取和压缩的作用，接收端负责完成信号的解码和端口分配。
•HDMI网线延长器需成对使用，且需独立供电，每个延长器有一个HDMI接口、一个RJ45网线接口。
•网线RJ45接口网线要采用标准的T568接法，即线序：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
HDMI光纤延长器•HDMI光纤延长器，也叫光端机，主要是解决HDMI音视频信号远距离传输的问题，最远传输距离达几十公里，支持1080P、4K高清视频传输，适应性好，抗干扰能力强。
••也是由发送端和接收端组成，传输的是光信号，光端机有HDMI 接口、FC/SC光纤接口，部分还支持USB接口，键盘、鼠标使用。
•有单模和多模区分，使用时需匹配，即插即用，造价比较贵，使用效果最佳，非常灵活。
以上个人浅见，欢迎指正，有不同看法的可以在评论区留言一起交流，喜欢请随手点赞关注吧！关注尬聊科技，分享更多知识，分享越多，收获越多!。
现代音视频系统常用传输信号及接口详解WAREB Co. LTD资料在音视频系统中，各种设备根据其不同的功能特点，配置了不同的电子信号传输接口。
各种不同信号大致分为：视频信号、音频信号、网络数据信号、控制信号等。
按其信号类别也可分为模拟信号和数字信号。
下面让我们来认识一下各种接口的特点和用途，这是系统配接设计、安装、调试、应用等各方面工作必备的基础知识。
一、音频信号1.Φ3.5mm立体声Mini JackMini Jack 是指微型Jack模拟音频接口，一般设备采用Φ3.5mm立体声接口，也就是常说的小三芯插口。
上述Φ3.5mm立体声Mini Jack接口是常用的一种，还有2芯（非立体声塞孔）和Φ2.5mm等规格接口。
2. 6.5mm Jack6.5mm Jack分为立体声插口和非立体声插口，也就是我们常说的大三芯和大二芯。
它们在音频设备中是很常用的。
3.RCARCA模拟音频接口，就是我们常说的莲花头，是一种较为普遍使用的音频信号连接方式。
每一根RCA接口传输一个声道的音频信号，也就是说立体声需要两条RCA接口线来完成传输，一般情况左声道用白色或蓝色来标识，右声道用红色标识。
多声道音频则需要使用对应数目的传输线来传输。
4.TRSTRS用来完成模拟音频信号的平衡传输。
TRS三个字母分别表示tip、ring、sleeve三个触点。
它同时具有耐磨耐用、高信噪比、抗干扰能力强等优点。
连接器可用大三芯或三只莲花头来实现。
5.XLRXLR也就是我们常见的三针卡农头，属模拟信号传输，最常见的用于连接麦克风、乐器等设备的信号连接。
卡侬头装有锁定装置，具有连接牢靠不易脱落的特点。
XLR根据设备线路的不同可平衡传输也可以非平衡传输。
6.蝴蝶夹蝴蝶夹多用于功率较低的有源音箱设备。
具有安装、拆卸方便的特点。
蝴蝶夹的每2根连线传输一个音频信号，所以一个立体声信号传输需要2对蝴蝶夹来连接。
通常2根连线的接线夹用红黑两种颜色标注。
各类音视频信接口的最
佳传输距离
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
各类音视频信号接口的最佳传输距离前一段时间，经常有朋友问到关于接口的传输距离。
今天，我们就一起来了解下各种视频接口的传输距离是多少。
一、视频信号接口
监控视频线种类介绍：
按照材料区分有SYV及SYWV两种，绝缘层的物理材料结构不同，SYV是实心聚乙烯电缆；SYWV是高物理发泡电缆，物理发泡电缆传输性能优于聚乙烯。
（S--同轴电缆 Y--聚乙烯 V--聚氯乙烯 W--稳定聚乙烯）
按照阻抗可分为SYV 50-XX SYV 75-XX SYV-100 XX……XX代表绝缘层外径。
复合视频信号
一般接头为BNC、RCA（莲花头）。
75代表抗阻性，后面的3、5等代表它的绝缘外径(3mm/5mm)。
视频线分：
75-3传输距离约200米；
75-5传输距离约500米；
75-7传速距离约500--800米)；
75-9传速距离约1000---1500米；
75-12传速距离约2000----3500米。
S-端子(或称 Y/C)
它的学名叫做“二分量视频接口”，俗称S端子，传输距离短，15米。
S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE（分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。
S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
同AV接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。
但S-Video仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现)。
而且由于Cr Cb的混合导致色度信号的带宽也有一定的限制，所以S-Video虽然已经比较优秀，但离完美还相去甚远。
S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。
VGA信号
VGA(Video Graphics Array)是IBM在1987年随PS/2机一起推出的一种视频传输标准，具有分辨率高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的应用，但易衰减，传输距离短，易受干扰。
其3+4/6VGA的传输距离是15-30M。
分量视频（RGBHV 信号）
色差接口是在S接口的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到600线以上。
它通常采用YPbPr和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。
现在很多电视类产品都是靠色差输入来提高输入讯号品质，而且透过色差接口，可以输入多种等级讯号，从最基本的480i到倍频扫描的480p，甚至720p、1080i等等，都是要通过色差输入才有办法将信号传送到电视当中。
75-2RGB的传输距离是30-50M，75-3RGB的传输距离是50-70M。
DVI信号
DVI-A(Analog，模拟)接口：这种接口实际上就是VGA接口的变形，以前多用于一些高端CRT显示器上，不过现在已经基本淘汰。
我们常说的“假DVI接口”就是指的DVI-A，原因在于它传输的依然是模拟信号，而不是体现出DVI技术优势的数字信号。
DVI-D(Digital，数字)接口：DVI-D是真正意义上的数字信号接口，这是它比DVI-A更先进的地方；不过DVI-D接口也有不足，那就是用户使用该接口时无法兼容老式的CRT显示器，如果碰巧液晶显示器上也只有D-Sub接口，那用户就只有干瞪眼的份儿了。
DVI-I(Integrated，集成)接口：这是一种集DVI-A和DVI-D大成于一身的混合式接口，它既可以兼容DVI-D又可以兼容DVI-A(通过转接头还可以转接为D-Sub)，是目前兼容性最好的DVI接口。
一般来说，在传输1600×1200@60Hz以下的视频信号时，使用单通道DVI和双通道DVI没有明显的差别。
如果你的显示器可以支持Full HD(1920×1080)或以上的分辨率，就不要选择单通道的DVI数据线了。
DVI-D只能接收数字信号；DVI-I能同时接收数字信号和模拟信号，传输距离短，为7-15M。
HDMI信号
使用与DVI数字信号相同的底层协议，所以还可以通过转接头与DVI 信号实现互换，兼容DVI信号。
比DVI接口更强大的是，HDMI在制定通讯协议的时候，允许通过HDMI线缆实现高保真音频信号的传输，无缝化连接减少了连线的麻烦，也让HDMI具有更广泛的兼容性。
与DVI相比，HDMI可以传输数字音频信号，并增加了对HDCP的支持，同时提供了更好的DDC可选功能。
HDMI支持5Gbps的数据传输率，最远可传输15米，足以应付一个1080p的视频和一个8声道的音频信号。
而因为一个1080p的视频和一个8声道的音频信号需求少于4GB/s，因此HDMI还有很大余量。
这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。
此外HDMI支持EDID、DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。
SDI信号
SDI(serial digital interface)是"数字分量串行接口"。
那么HD-SDI就是高清数字分量串行接口。
HD-SDI是实时无压缩的高清广电级摄
像机，是安防监控领域的又一科技进步，为监控中心提供高清晰的图像来源的设备。
二、视频信号接口
常见控制信号，RS232、RS422、RS485、IR、CR-NET(CREATOR控制信号)。
RS232
RS232传输速率较低，在异步传输时，波特率为20Kbps，接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
传输距离15米~20米。
采用150pF/m的通信电缆时，最大通信距离为15m；
若每米电缆的电容量减小，通信距离可以增加。
传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。
RS-422
RS-422是差模传输，抗干扰能力强，能传1200米，最大传输速率为10Mb/s。
其平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能达到最大传输距离。
只有在很短的距离下才能获得最高速率传输。
一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。
RS-485
RS-485最大的通信距离约为1219米，数据最高传输速率为10Mbps
RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，即抗噪声干扰性好。
R红外（CREATOR中控红外口）传输距离150米。
CR-NET(CREATOR控制信号) 传输距离800米。
USB传输
按照目前USB2.0的标准规定，USB设备的最长的传输距离是5米，所以USB不能长距离使用。
不过通过某些方式，USB的传输距离也可以解决，可以通过USB HUB 来延长传输距离，每增加一个HUB，就可以延长5米，一共可以增加5个HUB，也就是延长5次，每次5米，所以最长可以延长25米。
网络线
五类，六类都是100米；同轴电缆细缆185米，粗缆500米。
光纤
1、传输速率1Gb/s，850nm（纤径）：a、普通50μm多模光纤传输距离550m， b、普通62.5μm多模光纤传输距离275m， c、新型50μm多模光纤传输距离1100m。
2、传输速率10Gb/s，850nm（纤径）：a、普通50μm多模光纤传输距离250m， b、普通62.5μm多模光纤传输距离100m， c、新型50μm多模光纤传输距离550m。
3、传输速率2.5Gb/s，1550nm（纤径）：a、g.652单模光纤传输距离100km， b、g.655单模光纤传输距离390km。
4、传输速率10Gb/s，1550nm（纤径）：a、g.652单模光纤传输距离60km， b、g.655单模光纤传输距离240km。
5、传输速率在40Gb/s，1550nm（纤径）：a、g.652单模光纤传输距离4km， b、g.655单模光纤传输距离16km。
