恒温摇床（HZQ-X100）使用说明
操作步骤：
1．打开电源开关，整机通电。
2．设置转速：直接扭动旋钮可以更改所设置的转速，顺时针拨动，设置转速值增加，逆时针减少。
若2秒钟未操作，则系统确认后显示实际测得转速。
3．设置温度：长按旋钮2秒钟，显示当前设定温度，松开，再按旋钮2秒钟，进入温度设置状态（设置温度呈闪烁状态），顺时针拨动增加，逆时针减少。
若2秒钟未操作，则系统确认后显示实际测得温度。
4．设置时间：连按两次旋钮，进入定时间设置状态，顺时针拨动增加，逆时针减少。
如果您需要仪器进行长期运行，请将此顶设置为0(小时)。
5．实验完全结束后，关闭仪器电源，检查并清理仪器，填写仪器使用记录。
注意事项：
1．仪器在使用中出现异常声音时，检查仪器是否不平，或是转轴故障。
2．实验出现摇瓶破损时，及时进行清理，避免发酵液体腐蚀摇床。
3．摇瓶放置应以摇床中心对称放置，勿随意放置。
4．照时装置在设备设置完之后，需要关闭。
5．设备处于工作状态时严禁把手或物体伸入容室壁内，以免伤及人身和破坏设备。
6．及时取走自己的物品，注意用电安全，保持实验室清洁，不浪费。
仪器不正常时，及时上报，不得自行处理。
1. 目的规范台式小容量恒温培养振荡器的使用、维护与保养。
2.范围3.职责使用人员对本规程的实施负责，部门负责人监督实施。
4.规程4.1 安装4.1.1 仪器应放置在地面平整、干燥、无阳光直射的位置。
4.1.2 仪器必须水平放置，仪器右前脚调节脚，旋转调节脚使仪器平稳着地。
4.1.3 为保证仪器具有充分的散热空间和恒温效果，仪器距离墙、物必须保持至少20公分的距离。
4.1.4 电源连接：配置容量不少于产品技术参数中对应的输入功率，交流电压为220V/50HZ的供电系统和专用电源插座。
4.1.5 检查并确认当地电压符合要求，允许有10%的电压偏差。
4.2 使用4.2.1 开机：按右侧电源开关开机通电，单片机进入自检程序，液晶显示Inspecting...，面板上所有LED发光二极管亮三次，蜂鸣器鸣叫一声。
4.2.2 液晶显示主界面：实测温度、环境温度、实测转速、循环次数、运行累计时间。
4.2.3 参数设置：SV4.2.3.14.2.3.24.2.3.3 定时设置：先按000h00min”都为0，则无限时间连续运行）；4.2.3.3 多步顺序程序设置：先按次，可顺序设置SV1-SV8段各参数，上一步定时运行完毕自动转入下一步。
4.2.4 完成上述设定后返回主界面，按行中按新进入运行状态）。
4.2.5 本设备具有开门自停功能，运行中打开箱门摇板停止振荡，关闭箱门可继续按设定程序运行。
4.2.6 使用完毕后必须将仪器右侧的电源总开关关闭，再拔下电源插头。
4.3 清洁、维护与保养4.3.1 仪器清洁前需断开电源。
4.3.2 清洁仪器时需佩戴防护手套，清洁箱内外的杂物和污迹。
4.3.3 如果仪器需长时间停止使用，应切断电源。
4.3.4 重力开启、闭合仪器箱门易导致仪器损坏。
4.3.5 应经常检查烧瓶夹固定螺丝，以防噪音或夹具脱落。
4.3.6 仪器表面不可与汽油、香蕉水等挥发性化学品接触。
4.4 注意事项4.4.1 不要在运行过程中拔除电源插头，不要拉扯电源软线来拔除电源插头。

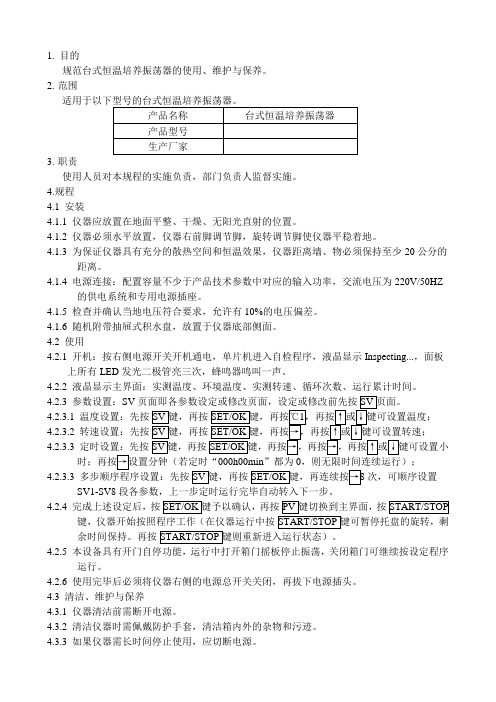

1. 目的规范台式恒温培养振荡器的使用、维护与保养。
2.范围3.职责使用人员对本规程的实施负责，部门负责人监督实施。
4.规程4.1 安装4.1.1 仪器应放置在地面平整、干燥、无阳光直射的位置。
4.1.2 仪器必须水平放置，仪器右前脚调节脚，旋转调节脚使仪器平稳着地。
4.1.3 为保证仪器具有充分的散热空间和恒温效果，仪器距离墙、物必须保持至少20公分的距离。
4.1.4 电源连接：配置容量不少于产品技术参数中对应的输入功率，交流电压为220V/50HZ的供电系统和专用电源插座。
4.1.5 检查并确认当地电压符合要求，允许有10%的电压偏差。
4.1.6 随机附带抽屉式积水盘，放置于仪器底部侧面。
4.2 使用4.2.1 开机：按右侧电源开关开机通电，单片机进入自检程序，液晶显示Inspecting...，面板上所有LED发光二极管亮三次，蜂鸣器鸣叫一声。
4.2.2 液晶显示主界面：实测温度、环境温度、实测转速、循环次数、运行累计时间。
4.2.3 参数设置：SV4.2.3.14.2.3.24.2.3.3 定时设置：先按000h00min”都为0，则无限时间连续运行）；4.2.3.3 多步顺序程序设置：先按次，可顺序设置SV1-SV8段各参数，上一步定时运行完毕自动转入下一步。
4.2.4 完成上述设定后，按按键，仪器开始按照程序工作（在仪器运行中按余时间保持。
再按4.2.5 本设备具有开门自停功能，运行中打开箱门摇板停止振荡，关闭箱门可继续按设定程序运行。
4.2.6 使用完毕后必须将仪器右侧的电源总开关关闭，再拔下电源插头。
4.3 清洁、维护与保养4.3.1 仪器清洁前需断开电源。
4.3.2 清洁仪器时需佩戴防护手套，清洁箱内外的杂物和污迹。
4.3.3 如果仪器需长时间停止使用，应切断电源。
4.3.4 重力开启、闭合仪器箱门易导致仪器损坏。
4.3.5 应经常检查烧瓶夹固定螺丝，以防噪音或夹具脱落。
4.3.6 仪器表面不可与汽油、香蕉水等挥发性化学品接触。
恒温摇床常见故障及处理方法引言恒温摇床是试验室中常用的仪器设备，用于在确定的温度和振动条件下进行化学、生物、诊断、分析等试验。
然而，在使用中也会显现一些故障，影响试验的顺当进行。
本文将介绍恒温摇床常见故障及处理方法，以帮忙用户更好地使用以及维护仪器设备。
恒温摇床常见故障1. 摇床不工作或不稳定当恒温摇床不工作或稳定性差时，可能是由以下原因造成：•电源故障，如插头未插牢或座机电源插座没有通电。
•摇床机身摇摆不均匀，可尝试重新调整个方向或放置位置。
•电机或掌控线路损坏，需要更换或修理。
2. 温度掌控不精准恒温摇床在使用中，假如温度掌控不精准，可能是由以下原因造成：•温度掌控器故障或设置参数错误，可尝试重新调整参数或更换掌控器。
•温度传感器故障，可检查及更换。
•供电电压不稳定或传感器接线不正确。
3. 摇床震动过大或过小当恒温摇床摇动过大或过小时，可能是由以下原因造成：•角度调整不当，导致摇摆无效，重新调整使用。
•摇床固定不牢或摆臂弯曲，可使用专业工具进行加固或修复。
•振荡调整失败，需要重新校正振幅。
处理恒温摇床常见故障的方法1. 摇床不工作或不稳定的处理方法•核实电源接口是否正常，重新插拔电源。
•检查摆臂和机身摇摆是否均衡。
•假如以上方法均无法解决问题，需要寻求专业维护和修理技术支持。
2. 温度掌控不精准的处理方法•检查温度传感器是否正常并重新设置参数。
•尝试更换温度掌控器。
3. 摇床震动过大或过小的处理方法•校准角度，并确保摆臂固定牢靠。
•可使用加固工具对摇床进行加固或修复。
•更换摆臂弯曲程度大的部位。
•重新校正振幅，并确保振荡调整正确。
结论恒温摇床是试验室常用的仪器设备之一，但在使用中也会显现一些故障。
为了更好地维护和使用恒温摇床，本文介绍了常见的故障以及处理方法。
用户需要注意依据问题的实在情况进行处理，并在必要时寻求专业的技术支持。
恒温摇床使用说明书使用说明书恒温摇床说明书编写者：_______________1. 产品简介恒温摇床是一种专为实验室和科研机构设计的仪器设备。
它的主要功能是在恒定温度的环境下，通过摇床的摇动来提供均匀的培养条件，以支持生物学、生化学等实验的进行。
本使用说明书将详细介绍恒温摇床的特点、使用方法以及正确的操作步骤。
2. 产品特点2.1 温度控制恒温摇床配备了高精度的温度控制系统，并能够在设置的温度范围内提供稳定的温度环境。
用户可以通过控制面板上的温度调节按钮来设定所需的温度，并通过液晶显示屏监控当前的温度状态。
2.2 摇动方式本产品采用了先进的电子摇床技术，可实现平稳的水平摇动。
同时，用户还可以通过控制面板上的摇动速度按钮来调节摇床的摇动频率，以满足不同实验的需求。
2.3 安全保护恒温摇床在设计中充分考虑了安全性能。
它具备超温保护和过载保护功能，当温度超过设定值或负载过重时，会自动停止运行并发出报警信号，以避免设备损坏和意外发生。
2.4 容量适配本产品提供多种规格和型号，以适应不同容量的实验容器。
用户可以根据实验需求选择合适的恒温摇床型号，确保摇床能够容纳所需的生物培养瓶、离心管等实验容器。
3. 使用方法3.1 准备工作在使用恒温摇床前，请确保设备已正确连接电源，并将摇床放置在平稳的台面上。
检查摇床上是否已放置实验容器，并确保容器的位置稳定。
3.2 温度设定打开控制面板，在液晶显示屏上查看当前的温度状态。
通过温度调节按钮，将所需的温度设置为摇床的工作温度。
请注意，初始设置温度时应留出足够的预热时间，以确保恒温摇床能够稳定在设定温度下工作。
3.3 摇动设置使用摇动速度按钮来调节摇床的摇动频率。
根据实验要求，选择合适的摇动速度。
请注意，过高或过低的速度可能会对实验结果产生影响，因此建议根据实验室经验或文献资料来选择合适的摇动速度。
3.4 启动和停止在完成温度和摇动设置后，请按启动按钮开始恒温摇床的工作。
ssukun振荡摇床使用说明书一、双层恒温振荡摇床用途全温振荡培养箱是霉菌、微生物的培养及育种试验的恒温培养装置，特别实用于生物工程、化工、医学研究、农林科学、域从事科研和生产使用的理想的设备。
二、双层恒温振荡摇床功能：此款振荡培养箱具有加热和制冷双制式恒温功能，采用微电脑处理系统控制，具有监测、温度冷、热控制和自动保护等功可观察箱内培养物。
三、双层恒温振荡摇床主要技术参数：型号：ZHWY-2112B控温范围：4℃～60℃控温精度：±0.1℃(恒温状态时)显示方式：LCD温度均匀性：±1℃电源：220V±10%、50HZ功率：加热器：900W、振荡器：250W、压缩机280W振幅：26mm摇板数量：2块频率精度：±1rpm转速：起动—300转／分（建议在220转／分以下使用）四、双层恒温振荡摇床使用环境与使用方式本设备外箱是冷轧钢板、表面采用静电喷塑工艺、设备的控温系统，采用智能型先进的电子电路，实现模拟控制。
1使用条件：无强烈光照、无强烈腐蚀性气体、通风良好、相对湿度85%以下；使用电源：200V±10%，50HZ。
容量不小于1KW，备有地线的电源插座；2使用方法：A、接通电源：将三芯插头插入电源插座，把面板上电源开关置“开”的位置，此时液晶仪表显示正常，然后按运行/停止速度键设定所需速度，在按速度建返回，这样仪表进入运转正常工作。
B、温度设定方法按一下温度键显示窗口，然后按上升键设置所需温度后，在按温度键返回。
C、时间设定按一下时间键时间窗口显示闪烁，然后按上升键设置所需的时间，然后再按时间键返回。
D、照明键照明使用按一下照明键，然后箱体里照明灯亮温控仪表详细设置方式请参阅MTHTH(S)-C2000-(T)系列恒温摇床使用说明书。
五、双层恒温振荡摇床使用注意事项：1、切记不可在托架上使用，应放置在较平整的地面上，环境应清洁整齐，通风良好。
2、摆放位置不可有直射光，必须离开墙壁至少30公分以上，切勿把仪器放在热源边或阳光直射出。
恒温培养振荡器(恒温摇床)使用和操作要点：(1)仪器应放在平坦、坚固的地面上。
工作环境应保持清洁整齐、无强烈光照、无强烈腐蚀性气体、通风良好、相对湿度85%以下。
仪器四侧距墙50cm左右，便于通风及维修。
(2)开机前仪表板上的控制开关均应处在非工作状态。
调速旋钮应置于断开位置。
(3)摇台上的固定螺钉要经常检查.如发现松动应及时紧固，以防灾具脱落。
装入试剂瓶时，以格台板几何中心为中心，对称平衡均匀分布，并注意装载试剂瓶不得超出摇合外，关好工作腔门。
(4)接通外电源。
将三芯括头插入电源插座，将机器背面的“断路器”置“通”的位置。
(5)按下“电源”开关，摇床与电源接通(指示灯亮)。
(6)转速控制。
开机时“速度调节”旋权应调至最小位置。
按下“启动”开关(指示灯亮)，缓慢调节调速旋钮，至显示器上显示出所需要的转运为止。
(7)设定温度。
按“参数转换”键，使标志指示灯在“设温”位置，转动“调温”旋钮，此时显示数字发生变化，至所需要的温度数值为止。
此时显示器上显示出的温度数值即为工作腔内温度。
如果环境温度低于设定温度，按下“加热”键(指示灯亮);如果环境温度高于设定温度，按下“制冷”键(指示灯亮)。
(8)时间校制。
一般时间拧制装置具有构种功能，包括时钟计时功能和长定的时控制器功能。
(9)停机。
停机时必须将调速族权退至断开位置，各控制按键均应处于非工作状态，最后关闭电源开关。
(10)仪器一般配有几种容量的摇台，可视实验需要选购及更换。
更换时只要将摇台中部4个紧固螺钉卸下，换上需要的摇台并将螺钉紧固。
恒温水浴振荡器摇床使用说明书Revised by BLUE on the afternoon of December 12,2020.WR-1恒温水浴振荡器（摇床）使用说明书上海思尔达科学仪器有限公司SHANGHAI SCIENTIFIC INSTRUMENT CO.,LTDWR-1 恒温水浴振荡器使用说明书WR-1型多用恒温水浴振荡器(俗称恒温摇床),是吸取国外产品的优点而研制生产的新型理化检验设备,温度调节范围宽,运转平稳,特别适于实验室中用于分析试剂、材料的快速溶解、萃取以及其它需要恒温晃动的场合。
本机由一个恒温浴槽、一个浴床、一组驱动器及一个控制系统组成,温度、摇速可连续平稳地调节,并可由液晶显示器清晰地显示出来。
●结构原理恒温浴槽:一个用不锈钢板制成的方形缸体,底部设有半环形电加热器及铂电阻温度传感器,缸体内侧固定有二根不锈钢导轨。
摇床:由不锈钢板组合而成。
床架上纵横交错安放有数十根不锈钢拉簧,可自由组合,方便地夹固各类试管、容量瓶及其它器皿。
摇床搁置在浴槽缸壁的二根导轨上,由驱动杆驱动,作往复运动。
驱动装置串激电机经减速,由机械机构牵拉而成。
控制系统: 电气控制分控温及调速二大部分。
温度控制由铂电阻作传感器,其变化的阻值与设定阻值进行比较,由运算放大器进行数学运算后,输出模拟信号至过零触发控制电路触发可控硅,控制加热量,以达到所需温度。
摇速控制由面板上旋钮调节调速电路设定电压;通过闭环控制,最终改变驱动电机工作电源电压,以改变电机输出转速。
温度与摇速均由操作面板上的液晶数字显示器显示,由选择开关选择。
●主要技术参数温度范围: 室温～95℃(室温～60℃范围内,温度波动＜1℃)摇摆速度: 不小于40～200rpm加热功率:电源: 220V 10A 50Hz外形尺寸: 580×350×350●操作方法将洁净的水加入浴槽至适当位置,将器皿固定在摇床上,摇速调节钮逆时针旋到底(最低速),温度钮调至所需温度,合上电源开关,浴槽开始升温摇床低速运动,然后顺时针旋转摇速钮至所需速度。
恒温振荡器摇床安全操作规定恒温振荡器摇床是一种常用的实验仪器，广泛应用于生命科学、制药、化学、医学等领域。
然而，在使用恒温振荡器摇床时，必须遵守安全操作规定，以确保实验过程的安全和成功。
本文将介绍恒温振荡器摇床的安全操作规定。
1. 实验前准备1.1 环境准备恒温振荡器摇床应该放在稳定平整、通风良好的实验室环境中。
应尽量避免使用摇床前或周围有易燃、易爆、有毒或腐蚀性物质等危险物质。
1.2 检查仪器使用前应仔细检查仪器是否完整，包括摇床主机、振荡器、水浴或升降支架、温控器、显示器、电源线以及保险丝等配件是否齐全。
遇到问题应该及时处理或更换。
1.3 安装条件摇床摆动幅度不宜太大，遵循仪器的安装要求。
同时，试管或烧瓶等试验装置也应固定在仪器上，以免在振动过程中移动或倾倒。
2. 操作流程2.1 开机在确认摇床处于稳定状态后，打开电源开关，启动恒温振荡器摇床。
显示屏上显示出初始设置的参数，要求用户确认或重新设置。
2.2 加热在设置好摇床所需温度后，可以开始加热，加热时需要根据试验条件调整加热时间和温度。
同时，需要注意观察温控器、显示屏是否正常。
2.3 开始摇床在恒温度达到所需温度时，可以开始启动振荡器，注意确认振荡器运行方向是否正确，并根据试验条件调整振幅和振动频率。
2.4 关闭摇床实验后，需要先关闭振荡器，然后关闭加热开关，最后关闭仪器总电源开关。
关闭前需要确认摇床处于稳定状态，以免因关闭不当引起仪器的损坏或意外事故。
3. 安全提示3.1 避免触电摇床需要接入电源，因此在操作时需要遵守电气安全操作规定。
例如，不带湿手或穿湿鞋操作，仪器电路接线要牢固可靠。
3.2 避免烫伤在加热时，试验装置会变热，操作人员应该避免接触热的部分，或者戴上防烫手套等防护措施。
3.3 避免碰撞试验过程中要避免碰撞或者强烈振动，以免发生事故。
3.4 定时检查使用一段时间后应该经常检查仪器的磨损情况或者其它可能影响操作的问题，及时进行维护和更换。
