焦化厂详细工艺流程
《焦化厂详细工艺流程》
焦化厂是将煤炭热解成焦炭和其他副产品的工业设施。
这个过程包括碳化、干馏和气化等多种工艺，下面将详细介绍焦化厂的工艺流程。
1. 煤炭预处理：将原料煤炭进行粉碎、除尘和干燥等预处理工序，以提高煤炭的可燃性和加工性能。
2. 焦炭炉炼制：将预处理后的煤炭送入焦炭炉，进行高温煅烧，使煤炭中的挥发性物质挥发出来，留下固定碳，最终得到焦炭。
3. 煤气净化：通过炼焦过程产生的煤气中含有苯、酚、硫化氢等有毒有害物质，需要经过净化处理，以达到环保排放标准。
4. 钛渣回收：在焦化过程中，煤炭中的一部分钛元素会生成钛渣，需要对钛渣进行回收利用，以降低成本和资源浪费。
5. 焦炭质检：对得到的焦炭进行化验和检测，确保焦炭的质量符合要求。
6. 焦炭运输和储存：将符合要求的焦炭运输到目的地，并进行储存，以备后续使用。
7. 副产品处理：对焦化过程产生的副产品进行处理，例如焦油、氨水、苯等，以提取其中有价值的化工产品。
总的来说，焦化厂的工艺流程复杂而严谨，需要精密的设备和严格的操作流程，以确保生产出符合质量标准的焦炭和其他副产品，并将有害物质排放控制在规定范围内，以保护环境和人类健康。
最全的焦化厂生产工艺流程焦化厂总工艺流程图从5个方面带你进入焦化厂工艺流程现场一原料二备煤工艺三炼焦工艺四化工生产工艺五化工产品一原料--煤煤炭是炼焦的主要原料，根据成煤条件不同，自然界的煤可分为三大类，即腐植煤、残植煤和腐泥煤。
腐植煤在自然界中分布最广，储量最大，在煤炭利用和化学加工方面占有主要的位置。
煤炭分类及参数示例如下表:二备煤工艺1备煤流程--备煤作业区操作完成备煤:对进厂的洗精煤进行处理，以达到炼焦要求，通常把原料煤在炼焦前进行的工艺处理过程称为备煤工艺过程。
达到炼焦要求之后，通过皮带被输送到煤塔供炼焦作业区使用。
流程:洗精煤(2设备图解螺旋卸车机煤场和堆取料机卸料--汽车来煤自卸车直接入卸煤槽，非自卸车采用桥式螺旋卸车机卸车，卸约800吨/小时精煤堆场--煤场贮煤面积~34000m2，7.4万吨精煤储存量，约为炼焦17天的用煤量;堆场设两台DQ3025型堆取料机，单台堆料能力为600t/h,取料能力300t/h,煤场设推土机库，辅助堆取料机作业。
在精煤煤场设有喷洒水和喷洒覆盖剂装置, 可防止煤尘飞扬造成对周围环境的污染。
配煤仓煤塔配煤--按比例配合不同煤种, 使配合煤达到符合炼焦用煤的要求, 配煤仓为直径8米的双曲线斗嘴仓7个。
每个仓的储量约为500t。
煤仓双曲线钢漏斗内衬超高分子塑料板,防止棚料。
仓下配煤设备采用配料稳定, 配比准确, 自动化程度高的电子自动配料秤,系统控制为PLC控制。
粉碎--选用可逆反击锤式粉碎机PFCK两台, 其单台破粹能力为250t/h,一开一备。
该粉碎机是在吸收德、日同类设备先进技术开发而成, 具有破碎比大、能力大、转速低、粉尘少、对煤的水分适应性强等优点;采用液力偶合器,能有效防护过载且能软启动;机体外壳开闭与反击板调节均采用液压装置,检修及更换锤头方便;采用组合式锤头, 使用寿命长,维护、检修费用低, 节约生产成本。
3配煤工艺、配合煤指标配煤炼焦--是把几种牌号不同的单种煤按-定的比例配合起来炼焦。
焦化厂化产车间的工艺流程与参数焦化厂是炼焦过程中的一个重要环节，主要通过对煤炭进行加热、干馏等操作，将其转化为焦炭、焦油、气体等产品。
化产车间是焦化过程中的关键部分，下面详细介绍焦化厂化产车间的工艺流程与参数。
一、原料准备：二、干馏：在化产车间，原料会被放入焦炉中进行干馏。
干馏过程中，煤炭受热分解，分解产物包括焦炭、焦油和气体。
干馏过程中的一些关键参数有：1.温度：干馏温度是控制干馏过程的重要参数，一般在800℃到1300℃之间。
温度过高会导致焦炭质量下降，而温度过低则会影响干馏效率。
2.加热方式：焦炉的加热方式有焦炉自身燃烧加热和外部燃烧器加热两种方式。
不同的加热方式会对干馏过程有不同的影响。
3.在焦炉内的停留时间：焦炉内的停留时间是指原料在焦炉内的加热时间，通常在16小时到24小时之间。
停留时间越长，焦炭质量越好，但干馏效率也会相应下降。
三、产物分离：在干馏过程中，焦炉中产生的焦炭、焦油和气体需要进行进一步的分离。
1.焦炭：焦炭是焦化的主要产品，是由煤炭分解后残留下来的固体物质。
焦炉内的温度、原料成分、干馏时间等因素都会影响焦炭的质量。
2.焦油：焦油是焦炭分解后产生的液体物质，主要用于生产沥青、染料和化学品等产品。
焦油的质量取决于焦炉内的温度和干馏时间等因素。
3.气体：焦化过程中产生的气体主要包括一氧化碳、二氧化碳、氢气、甲烷等。
这些气体可以用于炼铁、发电等行业。
四、废气处理：焦化过程中会产生大量的废气，其中含有大量的苯、酚、硫化物等有害气体和粉尘，对环境和人体健康有一定的危害。
因此，废气处理是焦化厂必不可少的一部分。
废气处理的主要措施包括：1.烟气洗涤：通过洗涤剂将废气中的有害物质吸附或溶解，然后进行沉淀和过滤，最终得到清洁的排气。
2.脱硫：废气中的硫化物是主要的大气污染物之一，需要进行脱硫处理。
常用的脱硫方法包括湿法脱硫和干法脱硫。
3.除尘：通过电除尘器、布袋除尘器等设备，将废气中的颗粒物进行捕集，以保证排气的清洁。
焦化厂工艺流程焦化厂工艺流程是将煤炭进行焦化加工，将其转化为焦炭和其他副产品的过程。
下面是一个典型的焦化厂工艺流程的简要描述。
首先，原料煤经过破碎和筛分，以确保煤炭颗粒的大小适合焦化过程。
然后，将合适的煤炭送入焦炉。
焦炉是焦化过程中最关键的设备之一。
煤炭在焦炉内通过高温加热进行干馏，释放出气体和液体。
焦炉通常是一个高大的圆筒形炉体，由耐火材料构建而成。
焦炉内有多个层级的煤垛，煤炭从顶部装入，底部燃烧炉排产生的热量会逐渐向上传导，使煤炭发生干馏。
煤干馏过程中释放出的气体主要包括焦炉煤气和焦炉炉顶煤气。
焦炉煤气经过冷却、净化和分离处理后，可以用作工厂内部的燃料，也可以作为市售燃料。
焦炉炉顶煤气则经过冷却、净化和进一步处理，可以用作炼焦用的再生煤气。
焦炉干馏产生的液体主要包括焦油和煤焦油。
焦油是一种深棕色的粘稠液体，可以用于制造染料、油漆和沥青等化工产品。
煤焦油则是制备电极、润滑剂和煤油等产品的重要原料。
焦炭是焦炉干馏的主要产物。
煤经过干馏后，会转化为固体物质，即焦炭。
焦炭通常是黑色坚硬的颗粒状物质，具有高热值和低灰分等优良特性。
焦炭是钢铁冶炼的重要原料，广泛用于铁路、建筑和汽车等领域。
焦化过程中还会产生一些固体副产品，如焦炉炉渣和焦炉灰。
焦炉炉渣是煤炭在焦炉底部聚集形成的一种矿渣，它可以用于炼钢和铸造行业。
焦炉灰是焦炉煤气通过净化处理后剩余的灰状物质，可以作为建筑材料的添加剂。
整个焦化工艺流程中，需要注意的是焦炉的操作和维护。
焦炉的正常运行对于焦化过程的效率和产品质量至关重要。
在焦炉使用过程中，需要定期添加焦炭和焦炉煤气进行热量补充，以保持焦炉温度的稳定。
此外，焦炉还需要进行周期性的检修和维护，以确保其长期稳定运行。
总的来说，焦化厂的工艺流程是复杂而关键的。
通过对煤炭进行干馏，焦化厂可以生产出焦炭等有价值的产品，并产生多种副产品。
在焦炉的操作和维护下，焦化厂可以提高产品质量和生产效率，为工业和能源行业提供重要的原料和能源。
一、工艺流程本设计是在氨的回收采用硫铵生产工艺基础上进行的。
整体上包括终冷洗萘，洗苯和蒸馏脱苯三个部分。
1、横管终冷洗萘工艺进入粗苯回收工段的煤气，温度为55℃左右，从终冷塔顶进入，在横管终冷器内冷却水冷却到25℃左右的同时，煤气中的萘也被从轻质焦油循环槽来的连续喷洒的轻焦油溶解吸收。
脱萘至0.45g/Nm以下，然后从塔底排出，经旋风捕雾器除去大部分夹带的焦油，凝结水雾，在进入煤气总管，去洗苯塔。
吸收萘后的轻焦油，经U型管自流入塔底循环油槽，再用轻质焦油泵从塔底抽出，到塔顶和塔中分两段喷洒，循环至一定含萘量后，用焦油泵从槽底抽出送到焦油工段处理，同时补充新焦油。
18℃的低温水自下而上经过串联的各管箱中横管，与煤气逆流间接接触，与煤气塔内循环油间接换热升温后，从塔上部排出，各横管均有一定的斜度（纵向错开半个管箱高度）便于含萘焦油下流，避免粘附于管壁上形成热阻。
2、洗苯工艺从终冷器来的均为25℃的煤气，含苯族烃为25〜40g/Nm从洗苯塔进去出塔煤气含苯低于2g/Nm.从脱苯工序来的30℃左右，含苯0.2〜0.4%的贫油被贫油泵送至洗苯塔顶喷洒，含苯量增至2.5%左右，从塔底经U型管导入塔下油槽，再用富油泵从中抽送到脱苯工序去脱苯，脱苯后的贫油循环使用。
当贫油中间槽液位降低时，用贫油泵抽取新洗油槽内之新洗油补充，以确保塔下贫油槽内一定的液位。
3、脱苯工艺从洗涤工序来的富油经分缩器与从脱苯塔顶来的油气混合物换热升温至70〜80℃进入贫富油换热器，被从脱苯塔底来的热贫油加热至130〜140℃然后到管式炉加热升温至180〜190℃从第14块塔板进入脱苯塔，在过热蒸气的蒸吹作用下脱苯。
与富油换热后的贫油入脱苯塔下热贫油槽，再用贫油泵抽至贫油冷却器冷却后到洗苯塔去洗苯。
从脱苯塔顶出来的油气混合气进分缩器，冷凝出轻重分缩油后进入冷凝冷却器，粗苯蒸气冷凝冷却为粗苯液体，粗苯进入粗苯油水分离器，与水分离后进入粗苯贮槽。
洗煤厂焦化厂工艺流程
洗煤厂和焦化厂是煤炭加工的重要环节，它们的工艺流程如下：洗煤厂工艺流程：
1. 原煤筛分，首先，原煤经过筛分，去除其中的杂质和矿石。
2. 磨煤，经过筛分后的原煤进行磨煤处理，使其颗粒更加均匀
细致。
3. 混合，将磨煤后的原煤与其他添加剂进行混合，以达到所需
的燃烧特性。
4. 浮选，利用物理或化学方法，将煤中的硫和灰分等杂质进行
浮选分离，提高煤的纯度。
5. 脱水，经过浮选后的煤进行脱水处理，减少含水量，提高燃
烧效率。
6. 干燥，脱水后的煤进行干燥处理，降低湿度，以便储存和运
输。
焦化厂工艺流程：
1. 煤气化，将原煤在高温高压条件下进行气化，产生合成气体。
2. 净化，对合成气体进行净化处理，去除其中的硫化氢、氨、
苯等有害物质。
3. 裂解，将净化后的合成气体进行裂解，生成一系列烃类气体
和液体烃。
4. 调制，对裂解后的产物进行调制，得到所需的焦油、苯、甲
醇等化工产品。
5. 焦炭生产，在焦化过程中，通过高温热解原煤，产生焦炭和
一定量的焦炉气。
6. 焦炉气利用，焦炉气可用于发电、加热、炼油等工业用途。
总的来说，洗煤厂的工艺流程主要是对原煤进行预处理，去除
杂质、提高纯度和燃烧效率；而焦化厂则是将煤气化、净化、裂解，
最终得到焦炭和多种化工产品的生产过程。
这两个工艺流程在煤炭的加工利用中起着非常重要的作用。
焦化厂工艺流程及设备焦化厂是将煤炭进行高温热解、碳化，得到焦炭和副产品气体的工艺过程。
它是煤炭加工中非常重要的一环，主要用于冶金、化工、铸造等行业。
1.原料处理：原料煤炭经过采掘、输送、存储等环节后，首先需要对其进行粉碎和筛分。
经过处理后的煤炭可分为块煤和煤末两种形式，用于后续的炼焦过程。
2.炼焦：煤炭经过预处理后，进入焦炉进行炼焦过程。
焦炉通常采用横单列连续制作和纵十字制作两种形式。
横式焦炉主要包括预热室、炭化室、冷却室和清焦室，而纵式焦炉由上部充煤焦煤室、焦化室和下部卸焦室组成。
3.炉外处理：焦炉炼焦过程产生的副产品气体需要经过炉外处理进行净化与回收。
主要包括气体净化、废水处理和废渣处理三个环节。
气体净化主要通过冷却、除尘、脱酸、脱硫、脱氰等操作来除去有害成分，废水处理主要通过沉淀、过滤等工艺来去除废水中的悬浮固体和有机物，废渣处理主要是将炉渣作为建材或填埋等方式进行综合利用。
4.副产品回收：焦化厂的主要副产品包括焦炉煤气、焦炉炉渣、焦炉煤焦油等。
焦炉煤气主要是通过气体净化设备进行净化后，用于供热和发电等用途；焦炉炉渣可以用于建筑材料、道路建设等；焦炉煤焦油则是一种重要的化工原料和能源。
焦化厂的设备包括：1.煤炭加工设备：主要包括煤炭粉碎设备、煤炭筛分设备等。
2.焦炉设备：包括横式焦炉和纵式焦炉，以及焦炉配套设备如煤气净化设备、炉渣处理设备、烟气脱硫设备等。
3.副产品回收设备：主要包括焦炉煤气净化设备、废水处理设备、废渣处理设备等。
4.辅助设备：包括给排煤系统、供水系统、烟囱、电气设备等。
总结来说，焦化厂的工艺流程主要包括原料处理、炼焦、炉外处理及副产品回收四个环节，涉及了煤炭加工、焦炉操作、气体净化、废水处理、废渣处理等多个方面。
其设备包括煤炭粉碎、筛分设备、焦炉、煤气净化、废水处理、废渣处理等设备。
这些设备的综合运用确保了焦化过程的稳定与高效。
焦化厂生产工艺流程从五个方面带你进入焦化厂工艺流程现场：一、原料二、备煤工艺三、炼焦工艺四、化工生产工艺五、化工产品一、原料——煤煤炭是炼焦的主要原料，根据成煤条件不同，自然界的煤可分为三大类，即腐植煤、残植煤和腐泥煤。
腐植煤在自然界中分布最广，储量最大，在煤炭利用和化学加工方面占有主要的位置。
煤炭分类及参数示例如下表：二、备煤工艺1 、备煤流程——备煤作业区操作完成备煤：对进厂的洗精煤进行处理，以达到炼焦要求，通常把原料煤在炼焦前进行的工艺处理过程称为备煤工艺过程。
达到炼焦要求之后，通过皮带被输送到煤塔供炼焦作业区使用。
流程：洗精煤(<80mm)由汽车运来（预留火车卸料系统）——螺旋卸料机卸入卸煤槽——按煤的种类分别由不同的运煤皮带输送机——堆取料机主皮带——堆存作业——上煤——堆取料机取煤经带式输送机——配煤仓——电子自动配料秤——按相应比例配给到仓下皮带和除铁器除铁后——可逆反击锤式粉碎机被粉碎至<3mm占85%以上——焦炉煤塔内供炼焦用。
2 、设备螺旋卸车机煤场和堆取料机卸料——汽车来煤自卸车直接入卸煤槽，非自卸车采用桥式螺旋卸车机卸车，卸约800吨/小时精煤堆场——煤场贮煤面积～34000m2，7.4万吨精煤储存量，约为炼焦17天的用煤量；堆场设两台DQ3025型堆取料机，单台堆料能力为600t/h,取料能力300t/h,煤场设推土机库，辅助堆取料机作业。
在精煤煤场设有喷洒水和喷洒覆盖剂装置, 可防止煤尘飞扬造成对周围环境的污染。
配煤仓煤塔配煤——按比例配合不同煤种, 使配合煤达到符合炼焦用煤的要求, 配煤仓为直径8米的双曲线斗嘴仓7个。
每个仓的储量约为500t。
煤仓双曲线钢漏斗内衬超高分子塑料板,防止棚料。
仓下配煤设备采用配料稳定, 配比准确, 自动化程度高的电子自动配料秤, 系统控制为PLC 控制。
粉碎——选用可逆反击锤式粉碎机PFCK两台, 其单台破粹能力为250t/h, 一开一备。

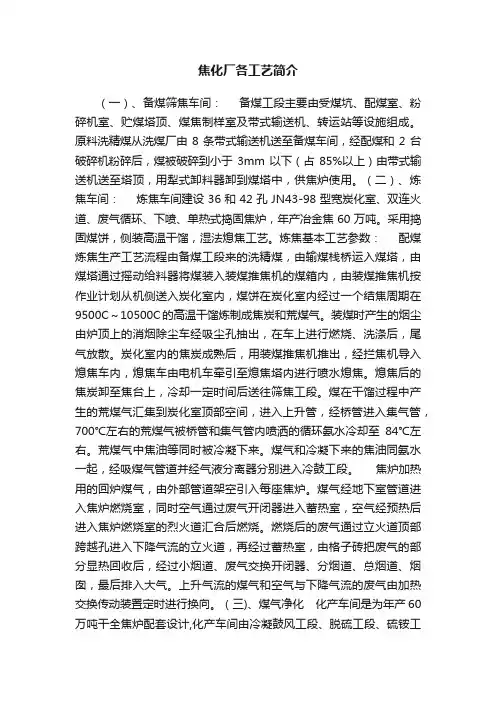

焦化一期工艺流程简介焦化厂一期年产200万吨焦化项目介绍一、2012年焦化厂产品生产计划及产率二、焦化厂产品质量指标三、焦化厂主要工艺流程介绍：焦化厂由6个车间组成，包括4个生产车间：备煤车间、炼焦车间、化产车间（煤气净化车间）、污水处理车间，两个辅助车间：储运车间、机修车间。
1、备煤工艺备煤工艺为先配煤后粉碎工艺；该工艺是将原料煤按一定比例配合后再进行粉碎的工艺。
外购的炼焦精煤由汽车运来后自卸于受煤坑,经受煤坑下叶轮给煤机将精煤给入煤1带式输送机,再经煤2带式输送机将煤送入堆取料机，把煤堆入精煤储场。
自洗煤厂的炼焦精煤由皮带通廊送来，由煤3带式输送机将煤送入堆取料机，把煤堆入精煤储场。
两种来煤方式均可不落煤场直接经煤4带式输送机把煤送往配煤仓。
煤场采用不同每种轮流上煤。
上煤时,由堆取料机取煤，经堆取料机主皮带、煤4带式输送机，转运至可逆带式输送机。
由可逆带式输送机将煤送入可逆配仓带式输送机，卸入配煤仓。
煤仓后设计为双系列。
配煤仓下设电子自动配料秤，将各种煤按相应的配合比例配送到仓下的备1带式输送机，除铁后，送入可逆反击锤式破碎机，煤被破碎至<3mm 占82%以上后，经备2、备3、备4、备5带式输送机，送入1＃煤塔内；另一系列配送至仓下的备6带式输送机，除铁后，送入可逆反击锤式破碎机，煤被破碎至<3mm占82%以上后，经备7、备8、备9、备10、带式输送机，送入2＃煤塔内，供焦炉使用。
宝丰能源焦化厂工艺流程框图2、炼焦工艺焦化厂炼焦设计公称能力为200万吨干全焦／年，焦炉炭化室全高5.5m，炭化室平均宽490mm的XY5549C型双联火道、废气循环、下喷、单热式、上升管与集气管置于焦侧、侧装捣固煤饼焦炉，炉组规模4×55孔。
炼焦生产采用高温炼焦工艺，高温炼焦是煤在隔绝空气条件下加热至1000±50℃时，发生一系列物理变化和化学反应，并得到焦炭、焦油和荒煤气的复杂过程，也称为煤的热解或干馏。
炼焦流程说明：由备煤车间来的配合煤，经输煤栈桥运入煤塔，捣固装煤车行至煤塔下方, 由摇动给料机连续薄层给料, 采用国产21锤微移动捣固机逐层捣实, 然后将捣好的煤饼从机侧装入炭化室。
煤饼在一定的温度下干燥、干馏, 经过～22.0小时后, 成熟的焦炭被推焦车推出后经拦焦车导焦栅落入熄焦车内，由熄焦车送至熄焦塔用水喷洒熄焦，熄焦后的焦炭由熄焦车送至晾焦台，经补充熄焦、晾焦后，由刮板放焦机放至带式输送机送筛贮焦工段。
煤在干馏过程中产生的荒煤气经炭化室顶部、上升管、桥管汇入集气管。
在桥管和集气管处用压力为～0.3MPa,温度为～78℃的循环氨水喷洒冷却，使～700℃的荒煤气冷却至84℃左右，再经吸气管抽吸至冷鼓工段。
在集气管内冷凝下来的焦油和氨水经吸气管与荒煤气一起至冷鼓工段。
焦炉加热用回炉煤气由外管送至焦炉，经煤气总管、煤气预热器、煤气主管、煤气支管进入各燃烧室，在燃烧室内与经过蓄热室预热的空气边混合边燃烧，混合后的煤气、空气在燃烧室由于部分废气循环, 使火焰加长, 从而使高向加热更加均匀合理，燃烧烟气温度可达～1300℃, 燃烧后的废气经跨越孔、立火道、斜道，在蓄热室与格子砖换热后经分烟道、总烟道，最后从烟囱排入大气。
装煤过程产生的烟尘，采用导烟管技术回收。
推焦过程中逸散的烟尘经除尘拦焦车收集后通过除尘干管送至地面除尘站处理后达标排放。
宝丰焦化厂炼焦车间工艺流程如图所示。
3、化产（煤气净化）工艺煤气净化装置由冷鼓电捕、脱硫及硫回收（含剩余氨水蒸氨）、硫铵、洗脱苯四个工序组成。
（1）冷鼓电捕工艺流程从炼焦装置来的焦油氨水与煤气的混合物经外管约80℃，进入冷鼓电捕，煤气与焦油氨水等在此分离。
分离出的粗煤气进入横管式初冷器，初冷器分上、下两段，上段用循环水将煤气冷却到45℃，然后煤气入初冷器下段与制冷水换热，煤气被冷却到22℃，冷却后的煤气进入电捕焦油器捕集焦油雾滴后入煤气鼓风机进行加压，加压后的煤气送脱硫及硫回收装置。
初冷器的煤气冷凝液分别由上段和下段流出,经初冷器水封槽后进入冷凝液中间槽，冷凝液循环槽,由上、下段冷凝液循环泵送至初冷器上、下段喷淋，如此循环使用，多余部分由下段冷凝液循环泵抽送至荒煤气管。
分离的焦油氨水与焦油渣去机械化氨水澄清槽。
澄清后分离成三层，上层为氨水，中层为焦油，下层为焦油渣。
分离的氨水至循环氨水槽，然后用循环氨水泵送至炼焦装置冷却荒煤气，多余的氨水去剩余氨水槽，用剩余氨水泵送至脱硫及硫回收装置进行蒸氨。
分离的焦油至焦油中间槽贮存，当达到一定液位时，用焦油泵将其送至焦油加工油库储存。
分离的焦油渣定期送往宝丰园区的锅炉煤场作燃料。
洗脱苯装置的分离水和煤气冷凝液经外管入机械化氨水澄清槽。
工艺流程图（2）脱硫及硫回收（含剩余氨水蒸氨）工艺流程经冷鼓电捕装置鼓风机加压的粗煤气进入脱硫塔下部与塔顶喷淋下来的脱硫液逆流接触洗涤后，煤气中H2S含量＜150mg /Nm3，煤气经捕雾段除去雾滴后经外管至硫铵装置。
设计选用四个脱硫塔，两个一组，分为两组，两组脱硫塔并联操作，一组脱硫塔内的两个脱硫塔串联操作。
从脱硫塔中吸收了H2S和HCN的脱硫液至溶液循环槽，用溶液循环泵抽送至再生塔，与空压站送来的空气并流再生，再生后的脱硫液返回脱硫塔塔顶循环喷淋脱硫。
硫泡沫则由再生塔顶部扩大部分排至硫泡沫槽，再由硫泡沫泵送至熔硫釜生产硫磺外售。
再生塔采用两台并联操作。
生产过程中需要及时补充催化剂，催化剂一天配制一次。
由冷鼓电捕来的剩余氨水经与从蒸氨塔底来的蒸氨废水在氨水换热器中换热、加碱后进入蒸氨塔。
在蒸氨塔中被蒸汽直接或间接蒸馏，蒸出的氨汽入蒸氨塔顶的氨分缩器用循环水冷却，冷凝下来的液体入蒸氨塔作回流，未冷凝的含NH3～10%氨汽进入冷凝冷却器生产浓氨水作脱硫的补充液，当脱硫出现水不平衡时将浓氨汽送硫铵饱和器生产硫铵，蒸氨塔塔底排出的蒸氨废水在氨水换热器中与剩余氨水换热后入废水槽，然后由废水泵加压送废水冷却器用循环水冷却后至园区生化处理装置。
工艺流程图（3）硫铵工艺流程由脱硫及硫回收装置来的粗煤气经煤气预热器预热后进入喷淋式硫铵饱和器上段的喷淋室，在此煤气与循环母液充分接触，使其中的氨被母液吸收。
然后经硫铵饱和器内的除酸器分离酸雾后送至洗脱苯装置。
在饱和器结晶室上部的母液，用母液循环泵连续抽出送至上段进行喷洒，吸收煤气中的氨，并循环搅动母液以改善硫铵的结晶过程。
饱和器母液中不断有硫铵结晶生成，用结晶泵将其连同一部分母液送至结晶槽，结晶排放到离心机内进行离心分离，滤除母液。
离心分离出的母液与结晶槽溢流出来的母液一同自流回饱和器。
从离心机卸出的硫铵结晶，由螺旋输送机送至滚筒干燥器，经干燥后的硫铵进入硫铵贮斗，然后由包装磅秤称量、包装后送入硫铵仓库。
由滚筒干燥器排出的尾气经旋风除尘器捕集夹带的细粒硫铵结晶后，由排风机抽送至雾膜水浴除尘器进行湿式再除尘，最后排入大气。
硫铵饱和器喷淋室溢流的母液入满流槽，将少量的酸焦油分离，分离酸焦油后的母液入母液贮槽，由母液喷洒泵加压后送饱和器喷淋室喷淋。
外购硫酸由硫酸泵卸至硫酸储槽,再由硫酸泵送至硫酸高位槽，经控制流量自流入满流槽，调节硫铵饱和器内溶液的酸度。
滚筒干燥器需用的热风由热风机抽送至热风器，用蒸汽加热后供给。
工艺流程图（4）洗脱苯工艺来自硫铵装置的粗煤气，经终冷塔上段的循环水和下段的制冷水换热后,将煤气由55℃降至27℃。
然后从洗苯塔底部入塔，由下而上经洗苯塔填料层，与塔顶喷淋循环洗油逆流接触，煤气中的苯被循环洗油吸收，再经过塔的捕雾段脱除雾滴后离开洗苯塔，经外管47416Nm3 /h至炼焦炉作燃料，2500Nm3 /h至脱苯管式加热炉作燃料，余下69500Nm3 /h至甲醇工程。
洗苯塔底富油由贫富油泵加压后送至粗苯冷凝冷却器，与脱苯塔塔顶出来的粗苯汽换热，将富油预热至60℃左右，然后至油油换热器与脱苯塔底出来的热贫油换热，由60℃升到150℃左右，最后进入管式加热炉被加热至180℃左右进入脱苯塔。
从脱苯塔顶蒸出的粗苯油水混合汽进入粗苯冷凝冷却器分别被从洗苯塔底来的富油和16℃制冷水冷却至30℃左右，然后进入粗苯油水分离器进行分离，分离出的粗苯入粗苯回流槽，一部分经粗苯回流泵送至脱苯塔塔顶作回流，其余部分送往粗苯贮槽，用粗苯输送泵送拟建甲醇工程罐区的粗苯储槽储存。
粗苯油水分离器分离出的油水混合物入控制分离器，在此分离出的油去地下放空槽，分离出的水入冷凝液槽，由冷凝液泵送冷鼓电捕装置的机械化氨水澄清槽。
脱苯后的热贫油从脱苯塔底流出，自流入油油换热器与富油换热，使其温度降至90℃左右入贫油槽，并由贫富油泵加压送至一、二段贫油冷却器，分别被32℃循环水和16℃制冷水冷却至约30℃，送洗苯塔循环喷淋洗涤煤气。
0.5MPa（表）蒸汽被管式加热炉过热至400℃左右，作为洗油再生器和脱苯塔的热源。
管式炉所需燃料由外管供给。
在洗苯脱苯的操作过程中，循环洗油的质量逐渐恶化，为保证洗油质量在洗油再生器将部分热贫油进行洗油再生。
洗油再生量为循环洗油量的1.5％，用过热蒸汽加热，蒸出的油汽进入脱苯塔，残渣排入残油槽,再用残油泵送油库的焦油槽。
外购的新洗油补入贫油槽至系统中。
终冷塔的煤气冷凝液自流入冷凝液槽，并由冷凝液泵送至终冷塔喷淋，防止终冷塔堵塞，多余部分送至冷鼓电捕装置。
工艺流程图4、污水处理工艺流程污水处理工艺采用三级处理阶段，分别为一级预处理、二级生化处理、三级深度处理。
(1) 一级处理阶段a.厂区生活污水经机械格栅拦截粗大悬浮杂物后排入生活污水提升井，再由生活污水一级提升泵抽送至生活污水调节池，调节池内设置潜水搅拌机，进行机械混合搅拌，以便更好地均衡水质，生活污水调节池出水再由生活污水二级提升泵直接抽送至DNCR缺氧反硝化反应器，以改善反硝化所需的碳源质量，提高反硝化速率。
b.厂区综合生产废水、无压焦化废水先排入生产废水提升井，再由生产废水一级提升泵抽送至斜管隔油池，同时有压焦化废水。
