焦化厂详细工艺流程
《焦化厂详细工艺流程》
焦化厂是将煤炭热解成焦炭和其他副产品的工业设施。

这个过程包括碳化、干馏和气化等多种工艺，下面将详细介绍焦化厂的工艺流程。

1. 煤炭预处理：将原料煤炭进行粉碎、除尘和干燥等预处理工序，以提高煤炭的可燃性和加工性能。

2. 焦炭炉炼制：将预处理后的煤炭送入焦炭炉，进行高温煅烧，使煤炭中的挥发性物质挥发出来，留下固定碳，最终得到焦炭。

3. 煤气净化：通过炼焦过程产生的煤气中含有苯、酚、硫化氢等有毒有害物质，需要经过净化处理，以达到环保排放标准。

4. 钛渣回收：在焦化过程中，煤炭中的一部分钛元素会生成钛渣，需要对钛渣进行回收利用，以降低成本和资源浪费。

5. 焦炭质检：对得到的焦炭进行化验和检测，确保焦炭的质量符合要求。

6. 焦炭运输和储存：将符合要求的焦炭运输到目的地，并进行储存，以备后续使用。

7. 副产品处理：对焦化过程产生的副产品进行处理，例如焦油、氨水、苯等，以提取其中有价值的化工产品。

总的来说，焦化厂的工艺流程复杂而严谨，需要精密的设备和严格的操作流程，以确保生产出符合质量标准的焦炭和其他副产品，并将有害物质排放控制在规定范围内，以保护环境和人类健康。

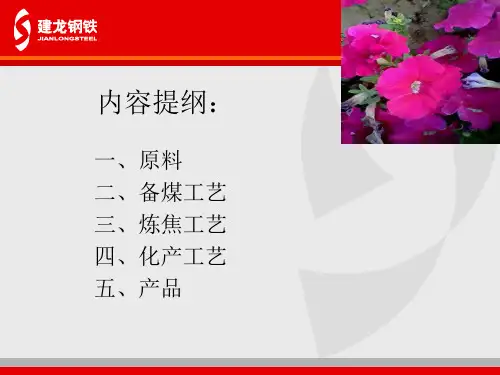

最全的焦化⼚⽣产⼯艺流程（附现场图、流程图）焦化⼚总⼯艺流程图从5个⽅⾯带你进⼊焦化⼚⼯艺流程现场！⼀原料⼆备煤⼯艺三炼焦⼯艺四化⼯⽣产⼯艺五化⼯产品原料——煤⼀原料煤炭是炼焦的主要原料，根据成煤条件不同，⾃然界的煤可分为三⼤类，即腐植煤、残植煤和腐泥煤。

腐植煤在⾃然界中分布最⼴，储量最⼤，在煤炭利⽤和化学加⼯⽅⾯占有主要的位置。

煤炭分类及参数⽰例如下表：⼆备煤⼯艺1 备煤流程——备煤作业区操作完成备煤：对进⼚的洗精煤进⾏处理，以达到炼焦要求，通常把原料煤在炼焦前进⾏的⼯艺处理过程称为备煤⼯艺过程。

达到炼焦要求之后，通过⽪带被输送到煤塔供炼焦作业区使⽤。

流程：洗精煤(<80mm)由汽车运来（预留⽕车卸料系统）——螺旋卸料机卸⼊卸煤槽——按煤的种类分别由不同的运煤⽪带输送机——堆取料机主⽪带——堆存作业——上煤——堆取料机取煤经带式输送机——配煤仓——电⼦⾃动配料秤——按相应⽐例配给到仓下⽪带和除铁器除铁后——可逆反击锤式粉碎机被粉碎⾄<3mm占85%以上——焦炉煤塔内供炼焦⽤。

2 设备图解螺旋卸车机煤场和堆取料机卸料——汽车来煤⾃卸车直接⼊卸煤槽，⾮⾃卸车采⽤桥式螺旋卸车机卸车，卸约800吨/⼩时精煤堆场——煤场贮煤⾯积～34000m2，7.4万吨精煤储存量，约为炼焦17天的⽤煤量；堆场设两台DQ3025型堆取料机，单台堆料能⼒为600t/h,取料能⼒300t/h,煤场设推⼟机库，辅助堆取料机作业。

在精煤煤场设有喷洒⽔和喷洒覆盖剂装置, 可防⽌煤尘飞扬造成对周围环境的污染。

配煤仓煤塔配煤——按⽐例配合不同煤种, 使配合煤达到符合炼焦⽤煤的要求, 配煤仓为直径8⽶的双曲线⽃嘴仓7个。

每个仓的储量约为500t。

煤仓双曲线钢漏⽃内衬超⾼分⼦塑料板,防⽌棚料。

仓下配煤设备采⽤配料稳定, 配⽐准确, ⾃动化程度⾼的电⼦⾃动配料秤, 系统控制为PLC 控制。

粉碎——选⽤可逆反击锤式粉碎机PFCK两台, 其单台破粹能⼒为250t/h, ⼀开⼀备。

焦化厂工艺流程图焦化厂工艺流程图焦化厂是将煤炭进行焦化反应，生产出焦炭、煤气和焦炉煤气净化所用焦炉煤气等产品的生产设备。

下面是一个简化的焦化厂工艺流程图的描述。

原料准备阶段：首先，从矿山或仓库将煤炭运至焦化厂，经过称重和挑选后，将煤炭进行破碎、分级，确保粒度符合要求。

然后通过输送设备将煤炭送入焦炉料斗。

炼焦阶段：焦炉料斗中的煤炭定量进入焦炉，煤气和烟渣经过焦炉顶部的管道排出。

在焦炉内，煤炭会燃烧产生高温，从而使煤炭发生热解、干馏等化学反应，并产生焦炭、焦炉煤气和焦炉煤气净化所用焦炉煤气等产品。

焦炭会积聚在焦炉底部，焦炉煤气则通过管道输送到后续处理环节。

焦炉煤气的处理：焦炉煤气经过炉顶冷却后，通过焦炉底部的煤气出口进入焦炉煤气净化装置。

首先，通过焦炉煤气净化塔去除焦油并净化煤气。

然后，净化后的焦炉煤气被分为两部分：一部分经过进气机进入焦炉顶部作为燃料，另一部分进入脱硫、除尘等后续处理设备。

焦炭的处理：焦炭从焦炉底部卸下，进入焦场。

首先，通过冷却装置对焦炭进行冷却，然后经过除渣装置去除附着在焦炭表面的渣滓。

接着，焦炭会经过一系列的粉碎、筛分等处理步骤，获得符合要求的焦炭产品。

煤气的综合利用：焦炉煤气经过脱硫、除尘等后续处理环节后，可以用作燃料供应给焦炉，同时也可供应给其他热源和动力设备。

此外，焦炉煤气中还含有一定比例的沥青烃，可以进行加氢处理，用于生产石油产品。

废水处理：在焦化过程中产生的废水需要经过处理后排放。

废水通过一系列的处理设备进行沉淀、过滤和中和等处理，去除其中的悬浮物、重金属和酸碱物质，然后进行消毒处理，最终达到国家环保标准后排放。

以上是一个简化的焦化厂工艺流程图的描述。

焦化厂的工艺流程十分复杂，涉及多个设备和环节，但总的来说，焦炭的生产主要包括原料准备、煤炭炼焦、焦炉煤气处理、焦炭处理、煤气综合利用和废水处理等步骤。

焦化厂需要充分考虑环保因素，采取有效的措施减少对环境的影响。

焦化厂生产工序及工艺流程焦化厂的生产车间由备煤筛焦车间、炼焦车间、煤气净化车间及相配套的公用工程组成。

产品焦炭和副产品煤焦油、硫膏、硫铵、粗苯等外售。

焦炉煤气经净化后，部分返回焦炉和化产系统作为燃料气，剩余煤气全部外供发电用燃料气。

焦化厂主要生产工序包括：备煤，炼焦、熄焦，筛贮焦，冷鼓、电捕、脱硫及硫回收、蒸氨、硫铵、洗脱苯等工序。

洗精煤—备配煤—炼焦—熄焦—筛贮焦—煤气净化及化产回收—煤气外送。

生产工序如下图所示：外供燃料气1. 备配煤工序备配煤是焦化工程的第一道工序，主要是负责洗精煤的贮运、配煤、粉碎、输送，为焦炉提供合格原料。

备配煤工序主要由储煤场及地下配煤槽、粉碎机楼和胶带机通廊及转运站等组成。

2. 炼焦、熄焦工序炼焦、熄焦是焦化工程的第二步工序，也是最核心的工艺，主要负责将合格的配合精煤采用高温干馏工艺炼成焦炭，并采用湿法熄焦工艺将焦炭熄火降温。

炼焦过程副产荒煤气。

焦化厂炼焦、熄焦工序包括1#、2#焦炉、煤塔、间台、端台、炉门修理站、推焦杆及煤槽底板更换站、装煤出焦除尘地面站、熄焦系统、熄焦塔、晾焦台、粉焦沉淀池、熄焦泵房、烟囱及相应配套焦炉机械。

3. 筛贮焦工序筛贮焦是焦化工程的第三步工序，筛贮焦工序主要负责将炼焦工序熄火的焦炭进行筛分、输送、储存。

焦炭筛分为>35mm、35-15mm、<15mm三个级别外售。

4. 冷凝鼓风工序冷凝鼓风工序的主要任务是对来自焦炉的荒煤气进行冷凝冷却、加压，脱除煤气中的萘及焦油雾，焦油与氨水的分离贮存及焦油、循环氨水、剩余氨水的输送等。

5. 脱硫及硫回收工序脱硫及硫回收工序的任务是将来自冷凝鼓风工序焦炉煤气中所含各种硫化物和氰化物脱除，使煤气中的硫化氢含量脱至200mg/Nm3以下送出。

浮选出的硫泡沫经熔硫釜连续熔硫，副产硫磺外售。

6. 蒸氨工序蒸氨工序的任务是将冷鼓来的剩余氨水在蒸氨塔中用蒸汽蒸出，蒸出的氨汽经氨分缩器冷却，冷凝下来的液体入蒸氨塔顶作回流，未冷凝的氨汽用循环水冷凝成浓氨水送脱硫工序作为脱硫补充液。
