软基处理之真空联合堆载预压施工工艺
【摘要】真空联合堆载预压是盐滩、水域等高含水量、高压缩性、低渗透性和低强度等特点软基处理的一种常用方法；笔者通过真空联合堆载预压在青岛双积公路项目中的应用，总结了真空联合堆载预压加固软基的施工技术工艺。
【关键词】软基处理；真空联合堆载；预压法；施工工艺
1.真空联合堆载预压法加固机理
真空联合堆载预压法由排水系统、真空系统和加压系统组成，简单的说是真空预压和堆载预压两种加固方法的叠加，实际上就是在堆载预压的同时，借助大气的压力，使两者联合发挥作用，加快土体排水固结。真空预压期间，受真空预压荷载的影响，加固土体产生侧向收缩变形，而在堆载预压期间，土体受堆载影响，加固土体产生侧向挤出变形，上述两种变形在施工过程中可相互抵消，从而可以使堆载的速度加快但不会使路基失稳。
真空联合堆载预压法是用薄膜对需要加固的软基进行密封与大气隔离，借助真空射流泵抽真空，通过铺在加固体表面砂垫层中的排水管道及竖向排水板将加固区内的空气和水抽走，形成真空，在砂垫层产生负压，该负压通过真空管路及竖向排水板逐渐向深度方向传递，并向四周土体扩散，使加固土体内部与排水通道、砂垫层中产生压差，在此压差作用下，土体中的孔隙水不断由排水通道排出，使孔隙水压力降低，真空度不断向加固土体内传递、扩散并在加固土体内形成一定真空负压和负压梯度，土体在负压作用下孔隙率逐渐缩小，最终使土体密实固结。
2.真空联合堆载预压法施工工艺
青岛双积公路工程全长7.65km，其中软基处理长度6.5km，沿线软土均分布在粉砂淤泥质海岸地貌内，地下水位埋深0.0m～4m，表层为黄褐色素填土，以粘性土为主，含沙砾，下为淤泥、淤泥质粘土。经设计方案比较确定采用真空联合堆载预压方式对软土地基进行处理：地基处理深度大于8m时，有效抽真空时间为120d；地基处理深度小于8m时，有效抽真空时间为90d；路基填筑高度小于3m，堆载30Kpa；填筑高度大于3m，堆载40Kpa。
2.1基底处理
（1）将场地地表水疏干，平整场地，铺设一层400g/m2无纺土工布，土工布用手提缝纫机现场缝合，土工布缝接宽度≥5㎝，缝合尼龙线强度≥150N；对于机械无法进场施工的特别软弱地段应先铺设一层或多层高强度黑布，再在黑布上铺设筋笆和土工格栅。
（2）在土工布上依次铺设50cm厚风化砂（要求颗粒均匀，无硬块）作为
道路路基堆载预压施工方案 审批： 审核： 编制： __________________项目经理部 年月日
目录 1、编制依据 (3) 2、工程概况 (3) 3、主要工程量 (3) 4、施工工艺流程 (3) 5、施工准备 (4) 6、工期安排 (4) 7、路基堆载预压施工 (5) 8、安全保护措施 (9) 9、环境保护措施 (9) 10、堆载预压质量控制措施 (10) 附表：路基堆载预压施工进度计划表
1、编制依据 1.1施工合同； 1.2施工图纸及勘察工点报告； 1.3现行施工规范及标准： 《城镇道路工程施工与质量验收规范》（CJJ1-2008） 1.4相关文件及业主要求。 2、工程概况 2.1（工程情况简介）。 2.2（地质报告描述），具有含水量、高压缩性、固结缓慢的特点。设计根据不同地质情况分段采用了超载预压地基处理和超载预压结合排水板地基处理等地基处理方式。 3、主要工程量 根据设计图纸，_______路共有段软土路基超载堆载预压处理段。路基超载堆载预压总长度为____m,超载堆载预压段落路基断面形式为路堤以及浅路堑,地基处理措施为冲击碾压。各段处理范围及数量见下表： 4、施工工艺流程 施工准备→测定施工范围→清表或清淤整平路基→填筑___cm厚碎石垫层→开挖排水沟→→铺钢塑格栅→填筑石渣→超载预压→卸载
5、施工准备 5.1 人员准备 成立2个路基堆载施工队，其中施工员2人，技术负责人2人，工点技术员2人，沉降观测小组1个，专业负责路基堆载工程的施工。作业人员除各种机械操作手外，配备熟悉铺设土工布的技术工人10人，其他普通工作人员20人，负责防止污染层的铺设和清除，堆载工作面的修整，以及清除预压土时，需要人工作业的部分。 5.2 机械配置 路基堆载预压施工机械设备一览表 5.3 材料准备 5.3.1钢塑格栅：型号TGSG8080型，材料技术指标：格栅纵横向拉伸力均≥80KN/m，断裂延伸率≤3%，结点强力≥50N。 5.3.2石渣：路床（结构底0～80cm）范围内粒径≤100mm；路堤（结构底80～120cm）范围内粒径≤150mm；路堤（结构底＞120cm）范围内粒径≤500mm；超载部分（设计路基顶以上0～80cm）粒径≤100mm，超载其余部分≤500mm。 5.4场地准备 5.4.1供电 电源就近由施工现场配电箱供给。 5.4.2施工交通 铺设6m宽施工便道到达施工部位，使之满足施工要求。 5.4.3生活用地 按施工用地和大临设施方案在施工区内搭建临时办公、生活和施工区。 6、工期安排 见附表：道路工程路基堆载预压施工进度计划表
软基处理真空预压处理施工方案
————————————————————————————————作者：————————————————————————————————日期： 2
河西新城区江东南路道路工程一标段软基处理真空预压处理施工 专 项 方 案 编制： 复核： 审核： 2013年5月22日 1
目录 1、工程概况 (3) 2、现场组织机构 (9) 3、施工方案 (10) 3.1 施工准备 (10) 3.2 施工人员安排计划 (10) 3.3 施工机械安排计划 (11) 3.4 泥浆密封墙打设 ······································································································错误!未定义书签。 3.5 铺设砂垫层和打设排水板 (11) 3.6 主、支滤管定位和安装 (11) 3.7 铺设土工布及密封膜 (12) 3.8 开挖、回填密封沟 (13) 3.9 抽气管道和真空泵联接 (13) 3.10 试抽真空并堆载 (13) 3.11 抽真空及真空维持、软基监测 (14) 3.12 真空预压卸荷验收 (14) 4、真空预压施工质量控制 (14) 5、施工安全保证措施 (16) 5.1 组织机构 (16) 5.2 安全保证措施 (16) 5.3 施工用电安全措施 (17) 5.3.1临时用电的施工组织设计 (17) 5.3.2 保护接零与接地处理 (17) 5.3.3 配电线路 (18) 5.3.4 用电管理 (18) 5.3.5 施工现场临时用电必须建立安全技术档案 (16) 2
真空堆载联合预压法 1.设计方法 真空预压法包括排水系统、抽真空系统和密封系统三方面的施工工艺。在需要加固的软弱地基表面铺好砂垫层，打设塑料排水板、埋设滤水管，再在砂垫层上铺设不透气的塑料薄膜，利用钢丝橡胶软管将滤水管与真空泵连接，利用真空泵将密封膜下的空气抽出。连续抽真空造成膜内外压力差，土体中孔隙水产生渗流，在真空的吸力作用下，通过塑料排水板、砂垫层、滤水管将土体中的孔隙水排出膜外，从而使土体固结密实。 同时，真空预压法是排水固结法的一种,主要由排水系统和加压系统两部分组成。在实施真空预压法的同时在地基上部进行堆载(包括堆土、充水等),真空预压与上部堆载联合作用就形成了真空联合堆载预压法。真空联合堆载预压法加大了超载压力,堆载预压中的超载部分为真空压力,增大了地基土体内的附加应力,同时发挥真空预压和堆载预压各自的优势,可提高加荷速率、缩短工期、增大加固深度,使地基沉降在施工期内得以基本完成,从而有效减少地基工后沉降。真空联合堆载预压法对地基实施超载预压加固,超载部分由真空荷载来代替,其最大荷载可达80～90kPa,相当于4～ 5m的填土荷载,大大超过地面设计荷载;真空荷载施加方便、迅速,几天之内就可达到80kPa以上,不存在分级施加的问题;由于有真空预压,只要塑料排水板有足够大的通水量,真空度就可以传递到土层深部而损失较小,使地基深层软土得到较好加固,从而在加固期间能消除较多的地基沉降 2.施工工艺 2.1 施工准备工作 （1）、真空预压设备进场后，及时进行检查验收，进行现场工艺试验并会同监理进行验收审批。 （2）、查验进场材料每批产品出厂合格证、性能报告单，抽样检验无纺土工布、密封膜的厚度、透气性能、拉伸强度和排水滤管的管径、壁厚、
石武客运专线 ZXDK6+332.66~+854.4路基工程堆载预压施工方案 编制： 审核： 批准： 中铁七局集团有限公司石武客专河南段项目部
2009年10月1日 路基堆载预压施工方案 一、编制依据 《客运专线铁路路基工程施工技术指南》（TZ212—2005） 《客运专线铁路路基工程施工质量验收暂行标准》（铁建设[2205]160号 《石武客运专线郑武段设计与施工参考图》 《新建铁路石家庄至武汉客运专线郑州至武汉段施工图路基设计图》 二、工程概述 2.1工程概况 本段路基起讫里程为ZXDK6+332.66～ZXDK6+854.40,长521.74m。前接陇海铁路特大桥，后接南水北调总干渠特大桥。本工程为新建铁路石武客运专线郑西贯通线，位于河南省郑州市管城回族区南曹乡附近， 2.2工程地质 路基工程地质情况自上而下主要有人工填土、粉土、粉质粘土、粘土、粉细砂、砂砾石、卵石土层、软土和松软土分布广泛，工程地质较差。本路基工点类型主要为松软土、液化土及侵水路基。地基加固处理主要采用CFG桩、钻孔灌注桩+板梁、钻孔灌注桩+筏板等进行加固处理。 2.3计划工期
第一段：ZXDK6+332.66～ZXDK6+540 堆载预压时间：2009年10月12日～2010年4月12日 第二段：ZXDK6+590～ZXDK6+854.40 堆载预压时间：2010年4月20日～2010年10月20日 第三段：ZXDK6+540～ZXDK6+590 堆载预压时间：2010年5月10日～2010年11月10日 三、施工准备 3.1、机械配备及人员配备 主 要 机 械 配 置 序号 设备名称 规格型号 数量 备注 1 挖掘机 KT200C 1 2 履带式推土 机 河北165 1 3 振动碾压机 LM26E 1 26T 4 装载机 ZL50C 1 5 平地机 1 6 自卸汽车 EQ3242 5 20m 3 7 洒水车 1 8 自动安平水 260069DSZ2 1
真空联合堆载预压施工工法 天津路桥建设工程有限公司第四分公司 杜永平 1、工程前言 滨海新区西中环及延长线快速路二期工程道路工程K6+410-K6+920，宽度为75米，面积约为38000平米。该段路基为泥浆坑，表面20cm为泥砂土，下层全部为含水量较大的淤泥，平均淤泥厚度为4~5米，人员能够在上面行走，但是机械无法立足。后经设计论证，本工程采用铺砂垫层，打塑料排水及真空联合堆载预压相结合的施工方法处理。方法的特点是在需要加固的软土地基上铺一层土工布和三层荆笆能够满足小的施工荷载，上面铺素土层平均厚度为50cm进行找平，铺砂垫层，施工塑料排水板后铺设封闭膜使其与大气隔绝，封闭膜四周买入水和土中，用真空装置抽气，使其形成真空，在压差作用下土体中的空隙水不断的从排水通道中排出，使土体进行固结。同时利用土体自身的重量进行堆载，加速了软土的固结，减小了施工后的路基沉降。 土堤砂垫层密封膜滤管吸水管真空泵密封沟塑料排水板 图1 2、工法特点
工法利用塑料排水板作为竖向排水体，用抽真空形成的负压代替常规荷载，同时利用堆载的土体进行预压，克服了常规的塑料排水板造成的费时间和费工，加固欠佳的弊端,具体的表现为： 2.1、真空度沿着塑料排水板向下传递及向土体中扩展，孔隙水压力降低，孔隙水压力是球应力，不会发生剪切变形，发生的只是收缩变形，所以在真空预压下不会发生侧向挤出破坏，真空预压可以一次完成，而不用分级进行，节约了时间。 2.2、真空预压在土体的加固过程中，在真空吸力的作用下使土中的封闭气泡排出，固结过程加快。 2.3、由于地基周围的土体是向着加固区移动的，这样有利于加固区内土体密实度的提高和地基承载力的增加。 2.4、利用联合堆载预压一起加固软土地基，考虑到施工中还需要利用土方这样经济效益也好，技术上可以通过，加快了施工沉降，缩短和施工工期。 3、适用范围 本工法适用于含水量高，孔隙率大、强度低、渗透系数小和固结系数小的粘性土和淤泥质土层等软土地基加固。 4、工艺原理 对封闭膜下软土地基连续进行抽真空作业，造成膜内空气压力减小，当膜内、外空气压力差到一定值后，使土中空隙水产生渗流，经排水系统排出膜外，孔隙水压力不断的降低，土体不断的进行密实，有效应力不断的增加，当压力差趋于零时，渗流停止，固结完成。在
高真空击密地基处理新工艺 摘要：本文着重论述地基处理新工艺真空击密的施工方法、工艺及质量控制， 以武汉铁路集装箱中心站工程施工中的真空击密为例进行阐述。 关键词：真空击密基本原理施工方法安全措施质量措施注意事项 1 工程概况 武汉铁路集装箱中心站工程采用真空击密处理的区域为辅助箱区及内部机械 停车场，该场区地貌为长江、汉江Ⅰ级冲积阶地，地面标高22～24m左右，地形平坦开阔，为苗圃、菜地、奶牛养殖场及鱼塘等。 武汉市属于亚热带温润区，冬夏温差极大，夏季高温闷热，历史上最高气温41.3℃，最低气温-18.1℃，年平均气温16.8℃，有霜冻和降雪发生。雨量充沛， 年平均降雨量1214～1448mm。降雨多集中在4～7月，约占全年降雨量的60％ 以上。 场地表层一般分布有厚度0.5m左右的种植土，局部为第四系人工填土，厚度为1.0m～3.9m；下为第四系冲积淤泥质黏土、黏土、粉质黏土，厚度为9.1m～14.0m；其下为粉砂、细砂，厚度大于20m。 2 基本原理 “高真空击密法”软地基处理方法（国家发明专利号ZL01127046.2）是一种快 速加固软土地基的新技术，它是通过数遍的高真空压差排水，并结合数遍合适的 变能量击密，达到降低土层的含水量、提高密实度和承载力、减少地基工后沉降 和差异沉降量的目的。本工法具体是通过快速高真空排水——击密多遍循环，两 道工序的有机结合、相互作用，形成了高真空击密法的独特机理。 该工法巧妙地解决了软土超孔隙水压力消散及强夯容易使软土形成“弹簧土” 等关键问题，通过人为在土层中制造的“压差”（击密产生的超孔隙水压力为“正压”，高真空产生的为“负压”）来快速消散超孔隙水压力，使软土中的水快速排出。由于采用高真空排水，使击密效果大大提高，从而使被处理土体形成一定厚度的 超固结“硬壳层”，由于“硬壳层”的存在，使得表层荷载有效扩散，减少了因荷载 不均匀产生的不均匀沉降。 与其它地基处理方法相比该工法具有造价低，工期快，不需要外接电源、环 境污染相对较少的优点。 3 工法特点 对饱和土夯前先进行高真空排水，属于主动排水，可有效减小土的饱和度， 增加夯击效率，同时减小产生的超孔隙水压力。相对地塑料板属于被动排水，由 于没有外荷载作用，无法形成水头梯度达到夯前排水的目的。 渗透系数较小的软土，在适当夯能的作用下，土中出现的微裂缝可增加土的 渗透性能，产生的超孔隙水压力在再一次真空“压差”的作用下可进一步增加排水 效果。为此，本工法提出实施第二、第三遍高真空排水，甚至夯击与排水同时进 行的排水工序。多遍高真空击密排水最终以达到降低饱和软土含水量为目标。 由于第二次高真空作用，使第一遍强夯产生的孔隙水压力快速消散，使两遍 强夯间隙时间大大缩短，从而工期与普通强夯法相比，不但不增加，反而大大缩 短了。 4 施工方法 4.1 高真空击密法的主要施工步骤
江阴工业区基础设施BT项目高港大道道路工程 真空联合堆载 预压施工方案 编制人： 审核人： 编制单位: 福建省融旗建设工程有限公司 编制日期：二0一二年十月 江阴工业区基础设施BT项目圣发路延伸段道路工程
目录 一、工程概况及综合特点说明--------------------------------------------------------2 二、编制依据-----------------------------------------------------------------------------2 三、主要施工方案、方法及技术措施-----------------------------------------------2 四、施工过程监测和竣工检测--------------------------------------------------------7 五、施工计划---------------------------------------------------------------------------10 六、保证措施措施---------------------------------------------------------------------13 附图１------------------------------------------------------------------------------------16 附图2------------------------------------------------------------------------------------17 江阴工业区基础设施BT项目圣发路延伸段道路工程
路基堆载预压施工工艺 路基堆载预压施工技术是通过对软弱土地段路基基底进行适当处理和对路基进行堆载预压,加速路基下沉,降低孔隙比和含水量,提高土体密实度,从而提高软土路基地强度和抗剪切能力,控制路基工后沉降量,确保路基承载力和稳定性. 1 工艺特点 （1）施工费用低,操作简单. （2）施工不受气候影响,在雨季仍可正常施工,可缩短施工工期,提高施工效率. 2 适用范围 适用于淤泥.淤泥质土.冲填土等饱和性粘土地基.堆载预压分塑料排水带.砂井地基等堆载预压和天然土地基堆载预压,当软土厚度小于4.0m 时,可以采用天然土地基堆载预压法处理,当软土厚度超过4.0m 时,应采用塑料排水带或砂井等竖向排水预压法处理. 3 工艺原理及设计要求 （1）路基基础土壤饱和水受填筑物自重压力,经塑料排水带或砂井坚向排至砂垫层,并经砂垫层横向排至路基外. （2）堆载预压是对路基本体按设计预加荷载,加速路基本体和基础地下沉.固结.稳定,并达到设计沉降.固结要求后缷载,从而控制和减少路基工后沉降. 4 工艺流程 见图1. 允许位移变化值内 施工准备 基底处理 埋设观测桩和监测器 堆载预压、卸载 下一层填筑 超过允许位移值 观测与监测 暂停路基填筑 路基变形稳定 图1 堆载预压施工工艺流程
5 操作要点 5.1 施工准备 （1）施工作业区段所有征地.拆迁工作已经完成并清除施工范围内地地表及地下障碍物. （2）人员.材料,机械和试验检测设备已经到位. （3）施工图纸已经到位,并通过地质勘探和土工试验,明确各设计单元区域淤泥层.残积层.吹填层厚度,土地固结系数.空隙比和固结压力关系.三轴试验抗剪强度以及原位十字板抗剪强度等技术参数. （4）施工方案已经编制并批复,技术交底工作已经完成. 5.2 基底处理 设置排水沟,并在原地面上根据设计施作塑料排水板或袋装砂井.土工织物.砂垫层等. 5.2.1 排水沟设置 在路基两侧挖不小于1.0m深地排水沟与路基排水系统顺接,并应保持有不小于1%沟底纵坡.在路基内纵.横向每隔2～3m挖引水沟,将积水引至两侧主排水沟,经吊干晾晒,使基底表面产生龟裂. 5.2.2 塑料排水板地施工 （1）进购材料.塑料排水板地型号.尺寸以及其抗拉强度.排水等指标均应符合规范要求,在施工前应有出厂合格证及复检资料,抗老化强度应为1.5年以上,其要求应满足《塑料排水板地基设计规程》. （2）根据路中线布置塑料排水板桩位,其间距宜为1.5m,呈等边三角形布置. （3）施工时板位误差不大于5cm,垂直允许偏差不超过板长地1.5％. （4）塑料排水板深度根据穿过淤泥层为前提来控制板深度. （5）施工机械为一般履带式,为防止回带,在插机钻杆尖部排水板处包入长约15～20cm地φ6或φ8地钢筋.对于回带超过0.5m以上地要在原板位旁补打. （6）做好现场施工记录,提供每条板长度地现场记录. （7）组织人员将排水板头埋入砂垫层里. 5.2.3 袋装砂井施工 一般采用滚筒式砂井机作业, 按划定地区域施工打完砂井,现场清点检查和质量验收.监理工程师签证后,即可填砂覆盖. 5.2.4 铺设土工织物 （1）根据设计技术要求进购土工织物. （2）事先将土工布加工成12m宽.50m长地一捆.土工织物采用双排线折叠缝合连接,接缝处缝合总宽度不小于5cm. （3）进购一定数量地编织袋,并装好1/3袋地砂,以用来压土工布. （4）选择路基拐弯较大处或直线转角处作为起点开始铺设,在土工布端点压上较多数量地砂袋,防止风吹动土工布. （5）土工布两侧及中间安排不少于4人摊铺,将土工布逐渐铺开,每隔3～5m 即压上几个砂袋. （6）对路基拐弯较大处,需要将土工布剪开再搭接缝合,缝合最窄处不小于30cm. 5.2.5 铺砂垫层 （1）选择符合要求地砂料. （2）利用自卸车将中粗砂运至土工布上,为缩短工期,可在方便汽车出入地各个地段同时进行,为
软基处理之真空联合堆载预压施工工艺 【摘要】真空联合堆载预压是盐滩、水域等高含水量、高压缩性、低渗透性和低强度等特点软基处理的一种常用方法；笔者通过真空联合堆载预压在青岛双积公路项目中的应用，总结了真空联合堆载预压加固软基的施工技术工艺。 【关键词】软基处理；真空联合堆载；预压法；施工工艺 1.真空联合堆载预压法加固机理 真空联合堆载预压法由排水系统、真空系统和加压系统组成，简单的说是真空预压和堆载预压两种加固方法的叠加，实际上就是在堆载预压的同时，借助大气的压力，使两者联合发挥作用，加快土体排水固结。真空预压期间，受真空预压荷载的影响，加固土体产生侧向收缩变形，而在堆载预压期间，土体受堆载影响，加固土体产生侧向挤出变形，上述两种变形在施工过程中可相互抵消，从而可以使堆载的速度加快但不会使路基失稳。 真空联合堆载预压法是用薄膜对需要加固的软基进行密封与大气隔离，借助真空射流泵抽真空，通过铺在加固体表面砂垫层中的排水管道及竖向排水板将加固区内的空气和水抽走，形成真空，在砂垫层产生负压，该负压通过真空管路及竖向排水板逐渐向深度方向传递，并向四周土体扩散，使加固土体内部与排水通道、砂垫层中产生压差，在此压差作用下，土体中的孔隙水不断由排水通道排出，使孔隙水压力降低，真空度不断向加固土体内传递、扩散并在加固土体内形成一定真空负压和负压梯度，土体在负压作用下孔隙率逐渐缩小，最终使土体密实固结。 2.真空联合堆载预压法施工工艺 青岛双积公路工程全长7.65km，其中软基处理长度6.5km，沿线软土均分布在粉砂淤泥质海岸地貌内，地下水位埋深0.0m～4m，表层为黄褐色素填土，以粘性土为主，含沙砾，下为淤泥、淤泥质粘土。经设计方案比较确定采用真空联合堆载预压方式对软土地基进行处理：地基处理深度大于8m时，有效抽真空时间为120d；地基处理深度小于8m时，有效抽真空时间为90d；路基填筑高度小于3m，堆载30Kpa；填筑高度大于3m，堆载40Kpa。 2.1基底处理 （1）将场地地表水疏干，平整场地，铺设一层400g/m2无纺土工布，土工布用手提缝纫机现场缝合，土工布缝接宽度≥5㎝，缝合尼龙线强度≥150N；对于机械无法进场施工的特别软弱地段应先铺设一层或多层高强度黑布，再在黑布上铺设筋笆和土工格栅。 （2）在土工布上依次铺设50cm厚风化砂（要求颗粒均匀，无硬块）作为
直排式真空预压软基处理施工工艺浅谈摘要：本文天津临港工业区t3区真空预压工程为例，对真空预压抽水固结法对软基进行处理的施工工艺进行了详细阐述，从而为类似工程施工提供借鉴、参考，以此与广大工程技术人员交流、学习。 关键词：软基；真空预压；抽水固结；工艺 abstract: this article tianjin harbor industrial zone t3 district vacuum preloading for example, deal with the construction process to elaborate on the vacuum preloading pumping consolidation method of soft ground, so as to provide a reference, the reference for similar projects, this exchanges with the majority of engineers and technicians to learn.keywords: soft base; vacuum preloading; pumping consolidation; process 中图分类号：te42文献标识码：a 文章编号：2095-2104（2012） 1、工程概况 (1)工程地点：本工程位于天津临港工业区，二期围堤以南，渤海40路以东，辽河中路以北范围内，东邻ii港池。 (2)工程规模：总处理面积约 139.2万平方米。 (3)主要工程内容包括：本工程采用直排式真空预压的软基加固工艺，主要工序如下：排原始泥面排水、整平、铺设底层材料(铺设编织布、荆笆、土工布等)、吹填粉砂垫层、打设原生塑料排水

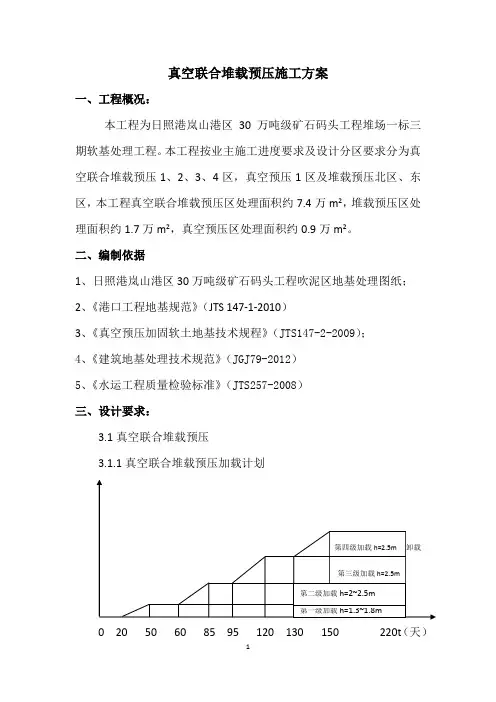

真空联合堆载预压施工方案 一、工程概况： 本工程为日照港岚山港区30万吨级矿石码头工程堆场一标三期软基处理工程。本工程按业主施工进度要求及设计分区要求分为真空联合堆载预压1、2、3、4区，真空预压1区及堆载预压北区、东区，本工程真空联合堆载预压区处理面积约7.4万m2，堆载预压区处理面积约1.7万m2，真空预压区处理面积约0.9万m2。 二、编制依据 1、日照港岚山港区30万吨级矿石码头工程吹泥区地基处理图纸； 2、《港口工程地基规范》（JTS 147-1-2010） 3、《真空预压加固软土地基技术规程》（JTS147-2-2009）； 4、《建筑地基处理技术规范》（JGJ79-2012） 5、《水运工程质量检验标准》（JTS257-2008） 三、设计要求： 3.1真空联合堆载预压 3.1.1真空联合堆载预压加载计划 0 20 50 60 85 95 120 130 150 220t
