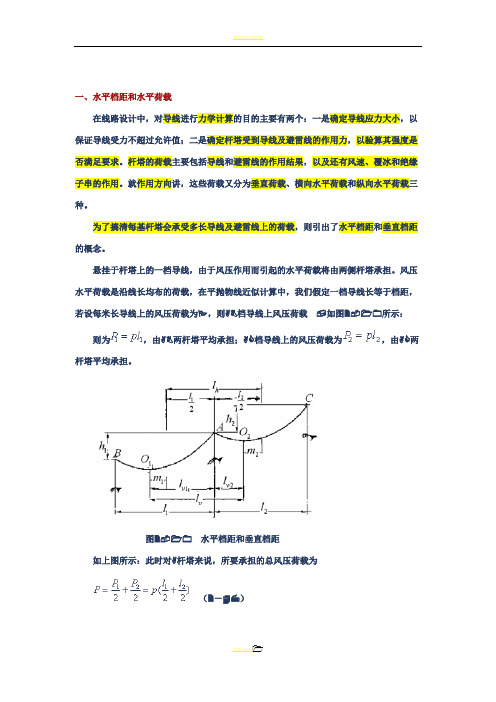

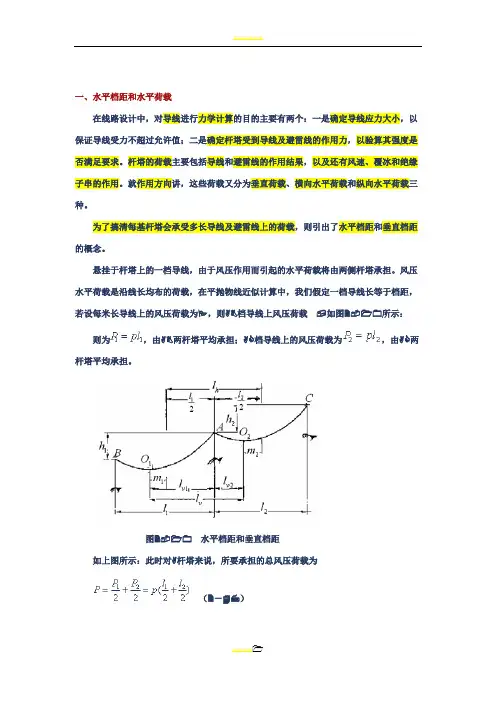

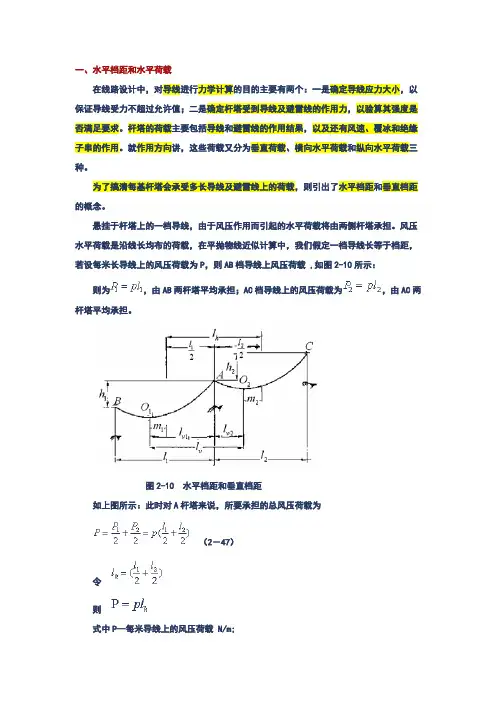

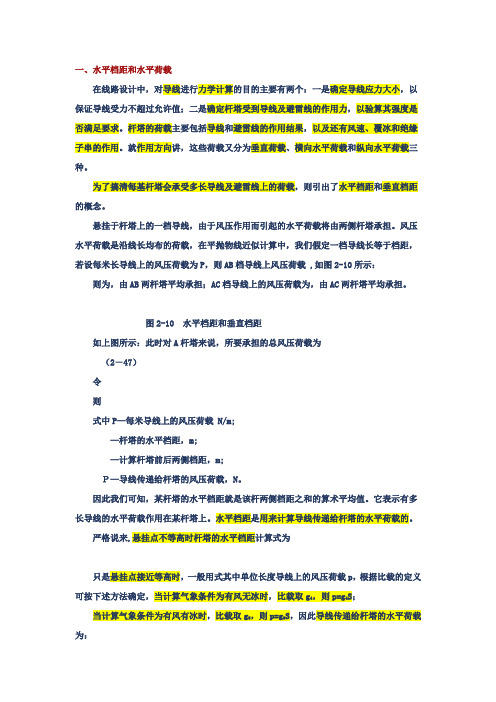

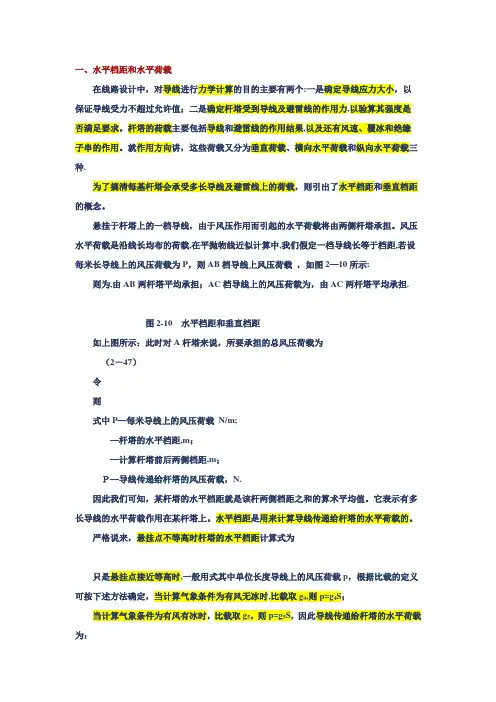

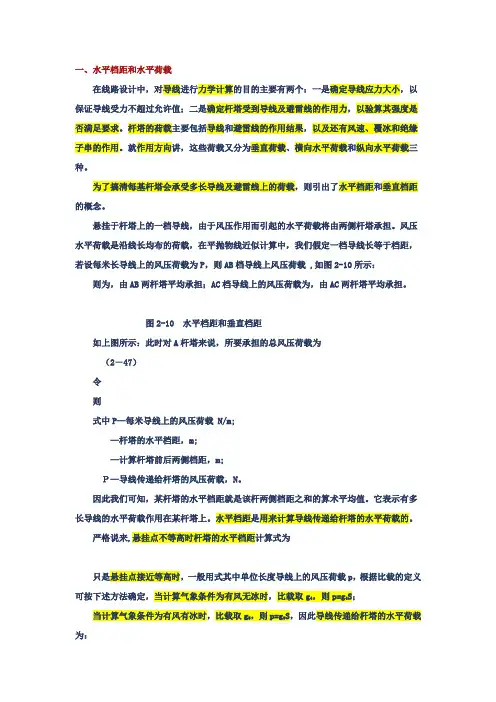

高压输电线路水平档距和垂直档距计算一、水平档距和水平荷载在线路设计中，对导线进行力学计算的目的主要有两个：一是确定导线应力大小，以保证导线受力不超过允许值；二是确定杆塔受到导线及避雷线的作用力，以验算其强度是否满足要求。
杆塔的荷载主要包括导线和避雷线的作用结果，以及还有风速、覆冰和绝缘子串的作用。
就作用方向讲，这些荷载又分为垂直荷载、横向水平荷载和纵向水平荷载三种。
为了搞清每基杆塔会承受多长导线及避雷线上的荷载，则引出了水平档距和垂直档距的概念。
悬挂于杆塔上的一档导线，由于风压作用而引起的水平荷载将由两侧杆塔承担。
风压水平荷载是沿线长均布的荷载，在平抛物线近似计算中，我们假定一档导线长等于档距，若设每米长导线上的风压荷载为P，则AB档导线上风压荷载,如图2-10所示：则为，由AB两杆塔平均承担；AC档导线上的风压荷载为，由AC两杆塔平均承担。
图2-10水平档距和垂直档距如上图所示：此时对A杆塔来说，所要承担的总风压荷载为因此我们可知，某杆塔的水平档距就是该杆两侧档距之和的算术平均值。
它表示有多长导线的水平荷载作用在某杆塔上。
水平档距是用来计算导线传递给杆塔的水平荷载的。
严格说来,悬挂点不等高时杆塔的水平档距计算式为只是悬挂点接近等高时，一般用式其中单位长度导线上的风压荷载p，根据比载的定义可按下述方法确定，当计算气象条件为有风无冰时，比载取g4，则p=g4S；当计算气象条件为有风有冰时，比载取g5，则p=g5S，因此导线传递给杆塔的水平荷载为：无冰时（2－48）有冰时（2－49）式中S—导线截面积，mm2。
二、垂直档距和垂直荷载如图2-10所示，O1、O2分别为档和档内导线的最低点，档内导线的垂直荷载（自重、冰重荷载）由B、A两杆塔承担，且以O1点划分，即BO1段导线上的垂直荷载由B杆承担，O1A段导线上的垂直荷载由A杆承担。
同理，AO2段导线上的垂直荷载由A杆承担，O2C段导线上的垂直荷载由C杆承担。
一、水平档距和水平荷载在线路设计中，对导线进行力学计算的目的主要有两个：一是确定导线应力大小，以 保证导线受力不超过允许值；二是确定杆塔受到导线及避雷线的作用力，以验算其强度是 否满足要求。
杆塔的荷载主要包括导线和避雷线的作用结果，以及还有风速、覆冰和绝缘 子串的作用。
就作用方向讲，这些荷载又分为垂直荷载、横向水平荷载和纵向水平荷载三种。
为了搞清每基杆塔会承受多长导线及避雷线上的荷载，则引出了水平档距和垂直档距的概念。
悬挂于杆塔上的一档导线，由于风压作用而引起的水平荷载将由两侧杆塔承担。
风压水平荷载是沿线长均布的荷载，在平抛物线近似计算中，我们假定一档导线长等于档距，若设每米长导线上的风压荷载为 ，则✌档导线上风压荷载 如图 所示： 则为，由✌两杆塔平均承担；✌档导线上的风压荷载为，由✌两杆塔平均承担。
图 水平档距和垂直档距如上图所示：此时对✌杆塔来说，所要承担的总风压荷载为（ － ）令则式中 每米导线上的风压荷载 ☠❍杆塔的水平档距，❍计算杆塔前后两侧档距，❍Ｐ 导线传递给杆塔的风压荷载，☠。
因此我们可知，某杆塔的水平档距就是该杆两侧档距之和的算术平均值。
它表示有多长导线的水平荷载作用在某杆塔上。
水平档距是用来计算导线传递给杆塔的水平荷载的。
严格说来 悬挂点不等高时杆塔的水平档距计算式为只是悬挂点接近等高时，一般用式其中单位长度导线上的风压荷载☐，根据比载的定义可按下述方法确定，当计算气象条件为有风无冰时，比载取♑ ，则☐♑ ；当计算气象条件为有风有冰时，比载取♑ ，则☐♑ ，因此导线传递给杆塔的水平荷载为：无冰时（ － ）有冰时（ － ）式中 导线截面积，❍❍ 。
二、垂直档距和垂直荷载如图 所示， 、 分别为档和档内导线的最低点，档内导线的垂直荷载（自重、冰重荷载）由 、✌两杆塔承担，且以 点划分，即 段导线上的垂直荷载由 杆承担， ✌段导线上的垂直荷载由✌杆承担。
垂直档距和水平档距代表档距的定义和计算 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】一、水平档距和水平荷载在线路设计中，对导线进行力学计算的目的主要有两个：一是确定导线应力大小，以保证导线受力不超过允许值；二是确定杆塔受到导线及避雷线的作用力，以验算其强度是否满足要求。
杆塔的荷载主要包括导线和避雷线的作用结果，以及还有风速、覆冰和绝缘子串的作用。
就作用方向讲，这些荷载又分为垂直荷载、横向水平荷载和纵向水平荷载三种。
为了搞清每基杆塔会承受多长导线及避雷线上的荷载，则引出了水平档距和垂直档距的概念。
悬挂于杆塔上的一档导线，由于风压作用而引起的水平荷载将由两侧杆塔承担。
风压水平荷载是沿线长均布的荷载，在平抛物线近似计算中，我们假定一档导线长等于档距，若设每米长导线上的风压荷载为P，则AB档导线上风压荷载 ,如图2-10所示：则为，由AB两杆塔平均承担；AC档导线上的风压荷载为，由AC两杆塔平均承担。
图2-10 水平档距和垂直档距如上图所示：此时对A杆塔来说，所要承担的总风压荷载为（2－47）令则式中P—每米导线上的风压荷载 N/m;—杆塔的水平档距，m;—计算杆塔前后两侧档距，m;Ｐ—导线传递给杆塔的风压荷载，N。
因此我们可知，某杆塔的水平档距就是该杆两侧档距之和的算术平均值。
它表示有多长导线的水平荷载作用在某杆塔上。
水平档距是用来计算导线传递给杆塔的水平荷载的。
严格说来,悬挂点不等高时杆塔的水平档距计算式为只是悬挂点接近等高时，一般用式其中单位长度导线上的风压荷载p，根据比载的定义可按下述方法确定，当计算气象条件为有风无冰时，比载取g4，则p=g4S；当计算气象条件为有风有冰时，比载取g5，则p=g5S，因此导线传递给杆塔的水平荷载为：无冰时（2－48）有冰时（2－49）式中 S—导线截面积，mm2。
二、垂直档距和垂直荷载如图2-10所示，O1、O2分别为档和档内导线的最低点，档内导线的垂直荷载（自重、冰重荷载）由B、A两杆塔承担，且以O1点划分，即BO1段导线上的垂直荷载由B杆承担，O1A段导线上的垂直荷载由A杆承担。
线路塔水平档距和垂直档距线路塔水平档距和垂直档距是指在输电线路中，相邻两个塔之间的水平距离和垂直距离。
它们是电力线路设计中至关重要的参数，对于保证线路的安全、稳定运行具有重要意义。
一、线路塔水平档距和垂直档距的概念及意义1.水平档距：指相邻两个塔之间的水平距离。
水平档距的大小影响着输电线路的输电能力和线路的稳定性。
在设计时，需要根据输电容量、线路电压、塔的结构等因素来确定合适的水平档距。
2.垂直档距：指相邻两个塔之间的垂直距离。
垂直档距的大小直接关系到输电线路的安全运行。
垂直档距过大可能导致导线之间的电气绝缘距离不足，而过小则可能导致塔架承受的风压增大，影响线路的稳定性。
二、水平档距的计算方法水平档距的计算方法主要包括以下几个方面：1.根据输电容量和线路电压，参考相关设计规范，确定初步的水平档距。
2.考虑线路所经地区的地形、地貌等因素，对水平档距进行调整。
3.结合输电线路的走向，确保相邻塔之间的水平距离满足设计要求。
4.最终确定的水平档距应满足输电线路的安全、稳定运行需求。
三、垂直档距的计算方法垂直档距的计算方法主要包括以下几个方面：1.参考相关设计规范，确定初步的垂直档距。
2.考虑线路所经地区的地形、地貌等因素，对垂直档距进行调整。
3.结合输电线路的走向，确保相邻塔之间的垂直距离满足设计要求。
4.最终确定的垂直档距应满足输电线路的安全运行需求。
四、影响线路塔档距选择的因素1.输电容量和电压等级：根据输电容量和电压等级，选择合适的水平档距和垂直档距。
2.地形、地貌和气候：线路所经地区的地形、地貌和气候条件会影响档距的选择。
例如，山区地形复杂，需要适当减小水平档距，以减小导线间的电气绝缘距离；风大地区应适当增大垂直档距，以降低风压对塔架的影响。
3.线路走向：线路走向会影响档距的选择。
在保证输电线路安全、稳定运行的前提下，应尽量使档距满足设计要求。
五、如何合理选择线路塔的水平档距和垂直档距1.了解输电线路的基本参数，包括输电容量、电压等级等。
一、水平档距和水平荷载在线路设计中，对导线进行力学计算的目的主要有两个：一是确定导线应力大小，以保证导线受力不超过允许值；二是确定杆塔受到导线及避雷线的作用力，以验算其强度是否满足要求。
杆塔的荷载主要包括导线和避雷线的作用结果，以及还有风速、覆冰和绝缘子串的作用。
就作用方向讲，这些荷载又分为垂直荷载、横向水平荷载和纵向水平荷载三种。
为了搞清每基杆塔会承受多长导线及避雷线上的荷载，则引出了水平档距和垂直档距的概念。
悬挂于杆塔上的一档导线，由于风压作用而引起的水平荷载将由两侧杆塔承担。
风压水平荷载是沿线长均布的荷载，在平抛物线近似计算中，我们假定一档导线长等于档距，若设每米长导线上的风压荷载为P，则AB档导线上风压荷载 ,如图2-10所示：则为，由AB两杆塔平均承担；AC档导线上的风压荷载为，由AC两杆塔平均承担。
图2-10 水平档距和垂直档距如上图所示：此时对A杆塔来说，所要承担的总风压荷载为（2－47）令则式中P—每米导线上的风压荷载 N/m;—杆塔的水平档距，m;—计算杆塔前后两侧档距，m;Ｐ—导线传递给杆塔的风压荷载，N。
因此我们可知，某杆塔的水平档距就是该杆两侧档距之和的算术平均值。
它表示有多长导线的水平荷载作用在某杆塔上。
水平档距是用来计算导线传递给杆塔的水平荷载的。
严格说来,悬挂点不等高时杆塔的水平档距计算式为只是悬挂点接近等高时，一般用式其中单位长度导线上的风压荷载p，根据比载的定义可按下述方法确定，当计算气象条件为有风无冰时，比载取g4，则p=g4S；当计算气象条件为有风有冰时，比载取g5，则p=g5S，因此导线传递给杆塔的水平荷载为：无冰时（2－48）有冰时（2－49）式中 S—导线截面积，mm2。
二、垂直档距和垂直荷载如图2-10所示，O1、O2分别为档和档内导线的最低点，档内导线的垂直荷载（自重、冰重荷载）由B、A两杆塔承担，且以O1点划分，即BO1段导线上的垂直荷载由B杆承担，O1A段导线上的垂直荷载由A杆承担。
一、水平档距和水平荷载在线路设计中，对导线进行力学计算的目的主要有两个：一是确定导线应力大小，以保证导线受力不超过允许值；二是确定杆塔受到导线及避雷线的作用力，以验算其强度是否满足要求。
杆塔的荷载主要包括导线和避雷线的作用结果，以及还有风速、覆冰和绝缘子串的作用。
就作用方向讲，这些荷载又分为垂直荷载、横向水平荷载和纵向水平荷载三种。
为了搞清每基杆塔会承受多长导线及避雷线上的荷载，则引出了水平档距和垂直档距的概念。
悬挂于杆塔上的一档导线，由于风压作用而引起的水平荷载将由两侧杆塔承担。
风压水平荷载是沿线长均布的荷载，在平抛物线近似计算中，我们假定一档导线长等于档距，若设每米长导线上的风压荷载为P，则AB档导线上风压荷载 ,如图2-10所示：则为，由AB两杆塔平均承担；AC档导线上的风压荷载为，由AC两杆塔平均承担。
图2-10 水平档距和垂直档距如上图所示：此时对A杆塔来说，所要承担的总风压荷载为（2－47）令则式中P—每米导线上的风压荷载 N/m;—杆塔的水平档距，m;—计算杆塔前后两侧档距，m;Ｐ—导线传递给杆塔的风压荷载，N。
因此我们可知，某杆塔的水平档距就是该杆两侧档距之和的算术平均值。
它表示有多长导线的水平荷载作用在某杆塔上。
水平档距是用来计算导线传递给杆塔的水平荷载的。
严格说来,悬挂点不等高时杆塔的水平档距计算式为只是悬挂点接近等高时，一般用式其中单位长度导线上的风压荷载p，根据比载的定义可按下述方法确定，当计算气象条件为有风无冰时，比载取g4，则p=g4S；当计算气象条件为有风有冰时，比载取g5，则p=g5S，因此导线传递给杆塔的水平荷载为：无冰时（2－48）有冰时（2－49）式中 S—导线截面积，mm2。
二、垂直档距和垂直荷载如图2-10所示，O1、O2分别为档和档内导线的最低点，档内导线的垂直荷载（自重、冰重荷载）由B、A两杆塔承担，且以O1点划分，即BO1段导线上的垂直荷载由B杆承担，O1A段导线上的垂直荷载由A杆承担。
一、水平档距和水平荷载在线路设计中，对导线进展力学计算的目的要紧有两个：一是确信导线应力大小，以保证导线受力不超过允许值；二是确信杆塔受到导线及避雷线的作使劲，以验算其强度是否知足要求。
杆塔的荷载要紧包括导线和避雷线的作用结果，和还有风速、覆冰和绝缘子串的作用。
就作用方向讲，这些荷载又分为垂直荷载、横向水平荷载和纵向水平荷载三种。
为了弄清每基杆塔会经受多长导线及避雷线上的荷载，那么引出了水平档距和垂直档距的概念。
悬挂于杆塔上的一档导线，由于风压作用而引起的水平荷载将由两侧杆塔承当。
风压水平荷载是沿线长均布的荷载，在平抛物线近似计算中，咱们假定一档导线长等于档距，假设设每米长导线上的风压荷载为P，那么AB档导线上风压荷载 ,如图2-10所示：那么为，由AB两杆塔平均承当；AC档导线上的风压荷载为，由AC两杆塔平均承当。
图2-10 水平档距和垂直档距如上图所示：此时对A杆塔来说，所要承当的总风压荷载为〔2－47〕令那么式中P—每米导线上的风压荷载 N/m;—杆塔的水平档距，m;—计算杆塔前后双侧档距，m;Ｐ—导线传递给杆塔的风压荷载，N。
因此我们可知，某杆塔的水平档距就是该杆两侧档距之和的算术平均值。
它表示有多长导线的水平荷载作用在某杆塔上。
水平档距是用来计算导线传递给杆塔的水平荷载的。
严格说来,悬挂点不等高时杆塔的水平档距计算式为只是悬挂点接近等高时，一样用式其中单位长度导线上的风压荷载p，依照比载的概念可按下述方式确信，当计算气象条件为有风无冰时，比载取g4，那么p=g4S；当计算气象条件为有风有冰时，比载取g5，那么p=g5S，因此导线传递给杆塔的水平荷载为：无冰时〔2－48〕有冰时〔2－49〕式中 S—导线截面积，mm2。
二、垂直档距和垂直荷载如图2-10所示，O1、O2别离为档和档内导线的最低点，档内导线的垂直荷载〔自重、冰重荷载〕由B、A两杆塔承当，且以O1点划分，即BO1段导线上的垂直荷载由B杆承当，O1A段导线上的垂直荷载由A杆承当。
一、水平档距和水平荷载在线路设计中，对导线进行力学计算的目的主要有两个:一是确定导线应力大小，以保证导线受力不超过允许值；二是确定杆塔受到导线及避雷线的作用力,以验算其强度是否满足要求。
杆塔的荷载主要包括导线和避雷线的作用结果,以及还有风速、覆冰和绝缘子串的作用。
就作用方向讲，这些荷载又分为垂直荷载、横向水平荷载和纵向水平荷载三种.为了搞清每基杆塔会承受多长导线及避雷线上的荷载，则引出了水平档距和垂直档距的概念。
悬挂于杆塔上的一档导线，由于风压作用而引起的水平荷载将由两侧杆塔承担。
风压水平荷载是沿线长均布的荷载,在平抛物线近似计算中,我们假定一档导线长等于档距,若设每米长导线上的风压荷载为P，则AB档导线上风压荷载，如图2—10所示: 则为,由AB两杆塔平均承担；AC档导线上的风压荷载为，由AC两杆塔平均承担.图2-10水平档距和垂直档距如上图所示：此时对A杆塔来说，所要承担的总风压荷载为（2－47）令则式中P—每米导线上的风压荷载N/m;—杆塔的水平档距,m；—计算杆塔前后两侧档距,m；Ｐ—导线传递给杆塔的风压荷载，N.因此我们可知，某杆塔的水平档距就是该杆两侧档距之和的算术平均值。
它表示有多长导线的水平荷载作用在某杆塔上。
水平档距是用来计算导线传递给杆塔的水平荷载的。
严格说来，悬挂点不等高时杆塔的水平档距计算式为只是悬挂点接近等高时,一般用式其中单位长度导线上的风压荷载p，根据比载的定义可按下述方法确定，当计算气象条件为有风无冰时,比载取g4,则p=g4S；当计算气象条件为有风有冰时，比载取g5，则p=g5S，因此导线传递给杆塔的水平荷载为：无冰时（2－48）有冰时（2－49）式中S—导线截面积，mm2。
二、垂直档距和垂直荷载如图2—10所示，O1、O2分别为档和档内导线的最低点，档内导线的垂直荷载（自重、冰重荷载）由B、A两杆塔承担，且以O1点划分,即BO1段导线上的垂直荷载由B杆承担，O1A段导线上的垂直荷载由A杆承担。
线路塔水平档距和垂直档距
（最新版）
目录
1.线路塔的定义和水平档距、垂直档距的概念
2.水平档距和垂直档距的计算方法和影响因素
3.水平档距和垂直档距的选择标准及对输电线路性能的影响
4.我国在输电线路水平档距和垂直档距设计方面的发展历程和成就
正文
输电线路中的线路塔，是指用于承载输电线路的金属塔架。
线路塔的水平档距和垂直档距，是指线路塔之间的水平距离和垂直距离。
这两个距离的设定，直接影响到输电线路的安全性能和经济性能。
水平档距的计算，主要取决于输电线路的电压等级、跨越障碍物的类型和高度、地形条件等因素。
垂直档距的计算，则主要取决于线路塔的高度、跨越障碍物的类型和高度、输电线路的电压等级等因素。
在输电线路的设计中，水平档距和垂直档距的选择，需要综合考虑输电线路的安全性能、经济性能、施工难度等因素。
合理的水平档距和垂直档距，可以降低输电线路的建设成本和运行成本，提高输电线路的运行安全性能。
我国在输电线路水平档距和垂直档距设计方面，经过多年的发展，已经形成了一套完整的设计理论和方法。
从最初的依赖于国外技术，到如今的自主研发，我国在输电线路设计方面取得了显著的成就。
总的来说，线路塔的水平档距和垂直档距，是输电线路设计中的重要参数，其设定直接影响到输电线路的安全性能和经济性能。
第1页共1页。

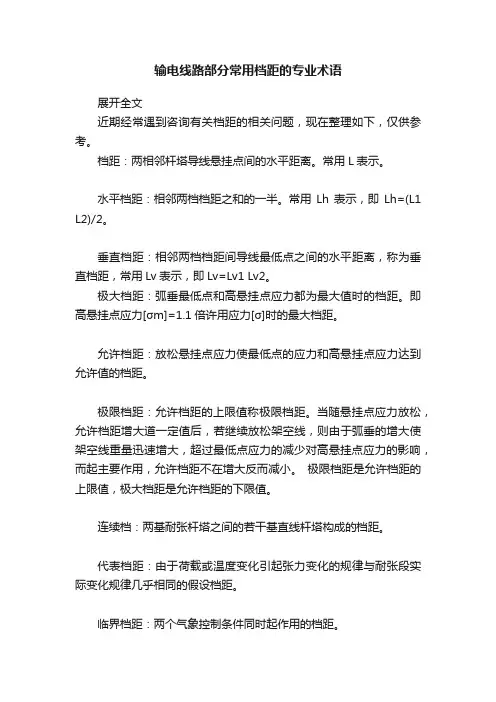

输电线路部分常用档距的专业术语
