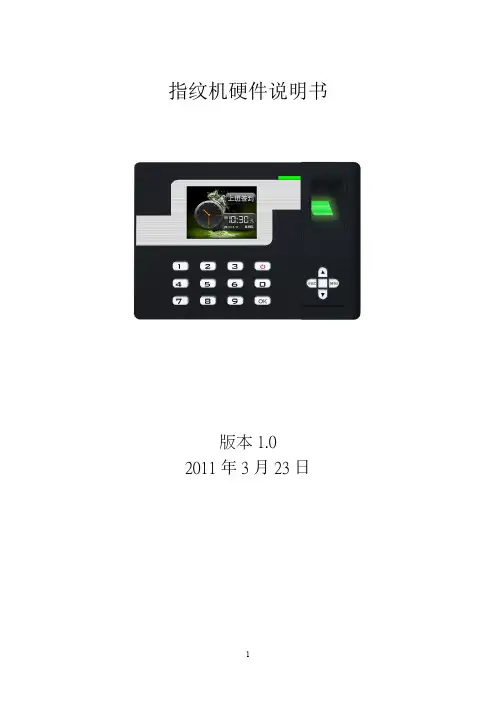

指纹机硬件说明书版本1.02011年3月23日目录第一章机器硬件功能说明 ................................................................. 错误！未指定书签。

第二章考勤机的基本操作 ................................................................. 错误！未指定书签。

一、考勤机的接口说明......................................................................................................................................... 错误！未指定书签。

二、考勤机上的电源管理..................................................................................................................................... 错误！未指定书签。

三、考勤机的用户................................................................................................................................................. 错误！未指定书签。

四、考勤机的注册方式......................................................................................................................................... 错误！未指定书签。

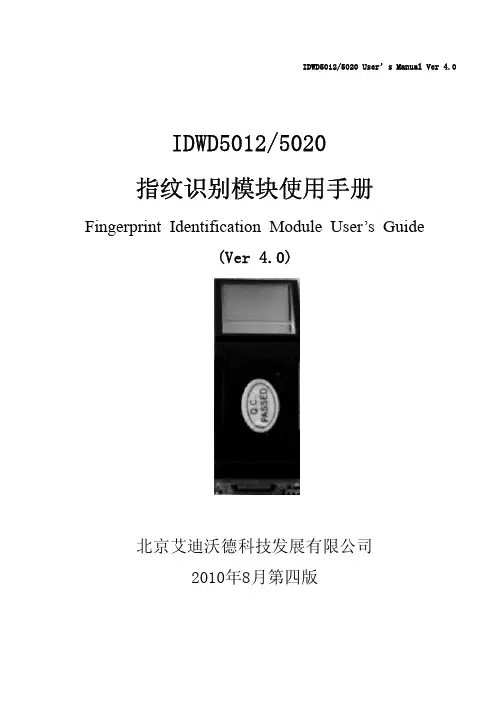

IDWD5012/5020指纹识别模块使用手册 Fingerprint Identification Module User’s Guide(Ver 4.0)北京艾迪沃德科技发展有限公司2010年8月第四版目 录一、概述 (1)二、模块硬件描述 (2)2.1硬件特性 (2)2.2外形及接口定义 (2)2.2.1 外观图片 (2)2.2.2 ＩＤＷＤ５０１２尺寸图 (3)2.2.3 ＩＤＷＤ５０20尺寸图 (3)三、模块的技术特性 (4)3.1技术特性 (4)3.2出厂设置值 (4)四、通讯协议 (5)4.1通讯处理过程 (5)4.2通讯包 PACKET 的分类 (6)4.2.1 命令包 Command packet (6)4.2.2 响应包 Response packet (6)4.2.3 指令/响应的数据包 Data Packet (6)4.3通讯包的帧结构 (7)4.3.1 通讯包Parket识别代码 (7)4.3.2 命令包（Command packet ）的帧结构 (7)4.3.3 响应包（Response packet）的帧结构 (8)4.3.4 指令数据包的帧结构 (8)4.3.5 响应数据包（Response data packet） 的帧结构 (9)五、通讯命令COMMAND的详细说明 (10)5.1指纹特征模板（T EMPLATE R ECORD）的数据结构 (10)5.2命令列表表C OMMAND L IST (11)5.3C OMMAND 的详细说明 (13)5.3.1 指纹验证 Verify (13)5.3.2 指纹识别 Identify (15)5.3.3 注册指令 Enroll (16)5.3.4 一次注册命令 Enroll One Time (18)5.3.5 删除指定的指纹模板 Clear Template (20)5.3.6 清空所有指纹模板 Clear All Template (21)5.3.7 获取可注册的指纹模板编号 Get Empty ID (22)5.3.8 获取指定模板编号的状态 Get Template Status (23)5.3.9 获取指纹模板数据库的完整性 Get Broken Template (24)5.3.10 读取指定的指纹模板数据 Read Template (25)5.3.11 写入指纹模板数据至指定的模板编号中 Write Template (27)5.3.12 设置识别安全等级命令 Set Security Level (30)5.3.13 获取上次设置的安全等级 Get Security Level (32)5.3.14 设置指纹采集超时参数 Set Finger Time Out (33)5.3.15 获取模块当前的超时参数值 Get Finger Time Out (34)5.3.16 设置设备编号 Set Device ID (35)5.3.17 获取设备编号 Get Device ID (36)5.3.18 获取固件版本号 Get F/W Version (37)5.3.19 检测是否有指纹按下指令 Finger Detect (38)5.3.20 设置通讯波特率指令 Set Baudrate (39)5.3.21 设置指纹重复检查的允许/禁止 Set Duplication Check (40)5.3.22 获取模块当前的指纹重复检查的状态 Get Duplication Check (41)5.3.23 控制模块进入待机状态 Enter Standby Mode (42)5.3.24 注册指纹并暂存在RAM中 Enroll And Store in RAM (43)5.3.25 获取注册指纹的模板数据 Get Enroll Data (45)5.3.26 采集图像并提取指纹特征值数据上传 Get Feature Data of Captured FP (47)5.3.27 下载特征数据与采集指纹比对VerifyDownloadedFeatureWithCapturedFP (49)5.3.28 下载2枚模板与采集的指纹比对IdentifyDownloadedFeatureWithCapturedFP (52)5.3.29 获取设备名称 Get Device Name (55)5.3.30 指纹采集器背光控制命令 Sensor LED Control (56)5.3.31 连续指纹识别 Identify Free (57)5.3.32 设置本设备通讯口令密码 Set Device Password (59)5.3.33 验证本设备通讯口令密码 Verify Device Password (60)5.3.34 获取已注册指纹总数 Get Enroll Count (61)5.3.35 取消有关指纹采集的操作 FP Cancel (62)5.3.36 连接状态检测命令 Test Connection (64)5.3.37 错误操作命令 Incorrect Command (65)5.4注意事项 (66)六、附录 (67)6.1响应（R ESPONSE）及错误代码表 (67)6.2登记及比对流程图 (69)6.2.1 注册流程 Enroll (69)6.2.2 验证及识别流程 Verify & Identify (70)一、概述IDWD5012/5020为指纹采集和单片指纹处理器二合一设计的指纹识别二次开发模块，具有体积小、功耗低、接口简单、可靠性高、指纹模板小（496字节）、大容量指纹识别（2000枚指纹识别响应时间小于1秒）等优点，可以非常方便将其嵌入用户系统，组成满足客户需求的指纹识别产品。

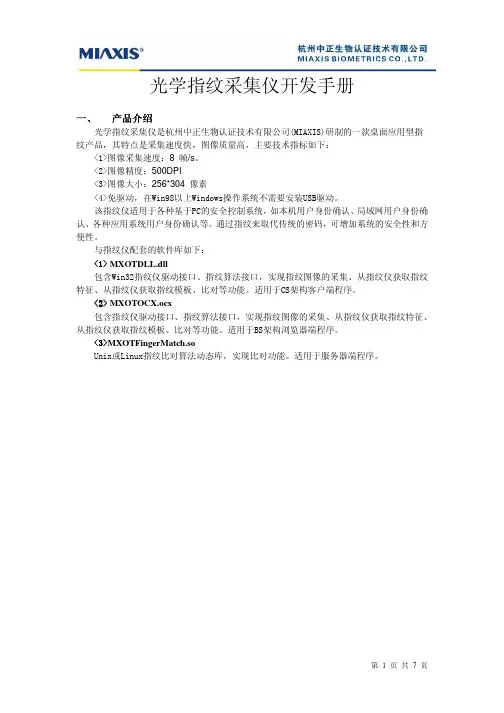

光学指纹采集仪开发手册一、产品介绍光学指纹采集仪是杭州中正生物认证技术有限公司(MIAXIS)研制的一款桌面应用型指纹产品，其特点是采集速度快，图像质量高，主要技术指标如下：<1>图像采集速度：8 帧/s。

<2>图像精度：500DPI<3>图像大小：256*304 像素<4>免驱动，在Win98以上Windows操作系统不需要安装USB驱动。

该指纹仪适用于各种基于PC的安全控制系统，如本机用户身份确认、局域网用户身份确认、各种应用系统用户身份确认等。

通过指纹来取代传统的密码，可增加系统的安全性和方便性。

与指纹仪配套的软件库如下：<1> MXOTDLL.dll包含Win32指纹仪驱动接口、指纹算法接口，实现指纹图像的采集、从指纹仪获取指纹特征、从指纹仪获取指纹模板、比对等功能。

适用于CS架构客户端程序。

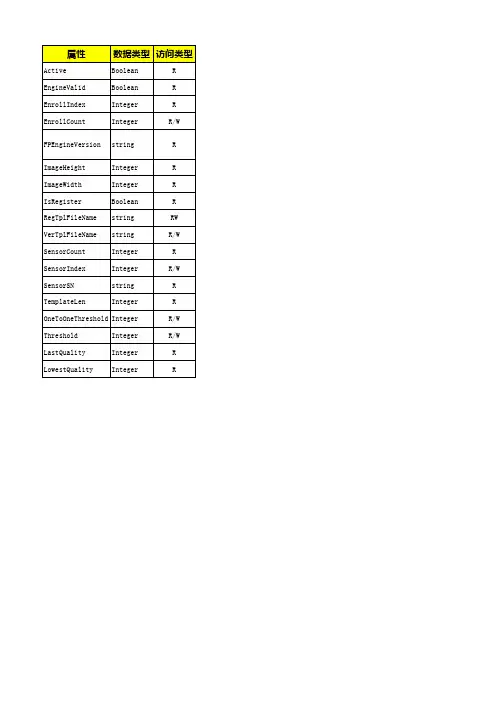

<2> MXOTOCX.ocx包含指纹仪驱动接口、指纹算法接口，实现指纹图像的采集、从指纹仪获取指纹特征、从指纹仪获取指纹模板、比对等功能。

适用于BS架构浏览器端程序。

<3>MXOTFingerMatch.soUnix或Linux指纹比对算法动态库，实现比对功能。

适用于服务器端程序。

二、MXOTDLL.dll接口说明1、 函 数：int IsMxUsbDevice()功 能：是否正确连接参 数：返回值： 0 － 成功；-1 － 失败。

2、 函 数: int mxUsbGetImage(unsigned char* imageBuf,long nTimeOut)功 能: 从指纹仪中，获取指纹图像。

参 数: imageBuf － 输出，指纹图像缓存，大小：256*304字节（二进制码）。

nTimeOut － 输入，超时时间，单位：毫秒。

如果nTimeOut=0，则表示无限时等待返回值: 0 － 成功；其他 － 失败。

失败说明: -1 － 打开指纹仪失败；-2 － 用户取消操作；-3 － 等待手指超时；-4 － 采集图像失败；-5 － 上传图像失败。

指纹仪熵基中正-回复"指纹仪熵基中正"：解读现代安全技术的里程碑引言在当今信息社会中，随着科技的不断发展，安全性和隐私保护变得异常重要。

而指纹识别技术作为一种既高效又可靠的安全手段，已经成为现代世界中不可或缺的一环。

本文将深入探讨指纹仪、熵基和中正，揭示它们在现代安全技术中所扮演的重要角色。

一、指纹仪1.1 指纹识别技术的基本原理指纹识别技术基于每个人指纹的独特性。

人类的指纹纹路在上世纪末被发现，并迅速成为一种安全身份识别技术的重要工具。

指纹仪作为指纹识别系统的核心设备，通过采集并对比指纹模板以验证身份，从而实现高度安全性和便利性的结合。

1.2 指纹仪的类型和应用领域指纹仪按照其工作原理可以分为光学指纹仪、电容式指纹仪以及超声波指纹仪等。

光学指纹仪适用于大部分应用场景，电容式指纹仪则在智能手机等小型设备中应用广泛，超声波指纹仪则具有更高的防伪性能。

指纹仪广泛应用于各类门禁系统、智能设备、手机以及边境安全等领域。

二、熵基2.1 熵基的概念和原理熵基（EntropyKey）是一种由开源技术社区开发的硬件设备，用于提供高质量的随机熵源。

在密码学和安全性领域，随机性是实现可靠性和保密性的关键因素。

熵基通过基于热噪声的物理过程生成真正的随机性，为密码学应用提供了可靠的熵源。

2.2 熵基的应用和价值熵基的主要应用领域是密码学和加密技术。

在生成安全密钥、验证数字签名以及加密通信等方面，随机性都发挥着至关重要的作用。

熵基作为一种高质量的随机熵源，为各种安全应用提供了可信赖的基础。

三、中正3.1 中正的定义和特点中正（EEA PADS）是一种用于电子支付认证的安全标准。

其目的是确保电子支付过程的安全性、可靠性以及防止信息泄露和欺诈。

中正标准包括硬件设备要求、软件要求以及测试和验证要求等，以确保安全支付环境。

3.2 中正的应用和意义中正标准被广泛应用于各类电子支付终端设备，例如POS机、ATM机以及智能手机等。

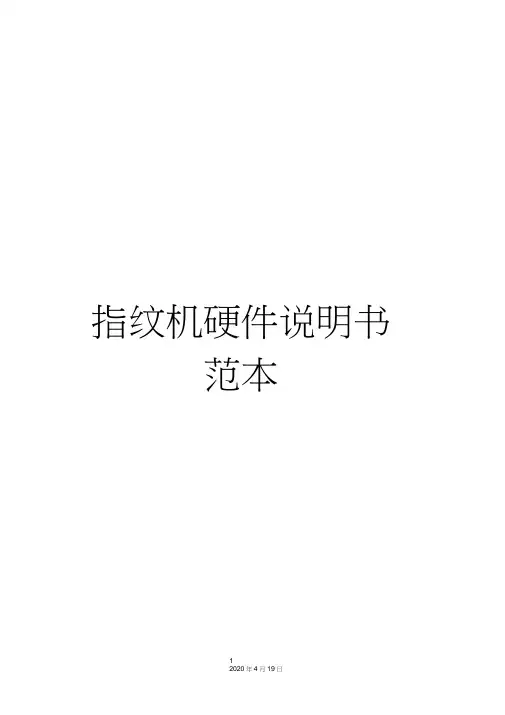

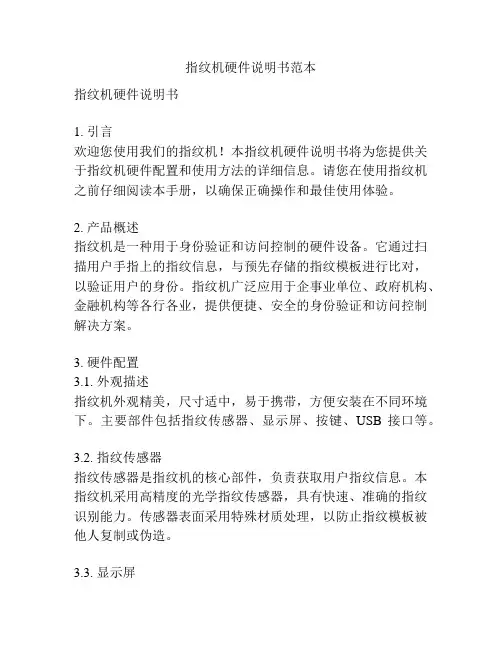

指纹机硬件说明书范本指纹机硬件说明书1. 引言欢迎您使用我们的指纹机！本指纹机硬件说明书将为您提供关于指纹机硬件配置和使用方法的详细信息。

请您在使用指纹机之前仔细阅读本手册，以确保正确操作和最佳使用体验。

2. 产品概述指纹机是一种用于身份验证和访问控制的硬件设备。

它通过扫描用户手指上的指纹信息，与预先存储的指纹模板进行比对，以验证用户的身份。

指纹机广泛应用于企事业单位、政府机构、金融机构等各行各业，提供便捷、安全的身份验证和访问控制解决方案。

3. 硬件配置3.1. 外观描述指纹机外观精美，尺寸适中，易于携带，方便安装在不同环境下。

主要部件包括指纹传感器、显示屏、按键、USB接口等。

3.2. 指纹传感器指纹传感器是指纹机的核心部件，负责获取用户指纹信息。

本指纹机采用高精度的光学指纹传感器，具有快速、准确的指纹识别能力。

传感器表面采用特殊材质处理，以防止指纹模板被他人复制或伪造。

3.3. 显示屏本指纹机配备高清彩色显示屏，用于显示用户操作界面和相关信息。

显示屏采用液晶技术，显示效果清晰、色彩鲜艳、观感舒适。

3.4. 按键指纹机配备一定数量的按键，用于操作和设置指纹机功能。

按键设计简单直观，易于使用。

3.5. USB接口本指纹机提供USB接口，用于与外部设备进行连接。

用户可以通过USB接口将指纹机连接到电脑、安防系统或其他支持USB接口的设备上，实现数据传输和指纹比对等功能。

4. 使用方法4.1. 注册指纹在首次使用指纹机之前，用户需要进行指纹注册。

具体步骤如下：- 按下指纹机上的注册按键，进入指纹注册模式。

- 将需要注册的手指放置在指纹传感器上，将手指按压到指纹传感器表面。

- 指纹机会自动获取手指上的指纹信息，并生成指纹模板。

- 注册完成后，指纹机会发出提示音，显示注册成功信息。

4.2. 识别指纹在注册指纹后，用户可以通过指纹机进行身份验证。

具体步骤如下：- 按下指纹机上的验证按键，进入指纹识别模式。

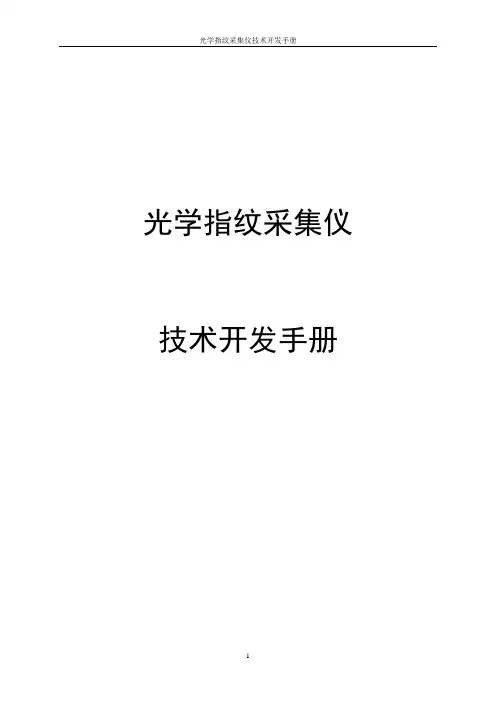

光学指纹采集仪技术开发手册1.产品简介 (3)2.SDK说明 (3)光盘中目录说明 (3)3.二次开发接口说明 (3)3.1打开设备 (4)3.2释放设备 (4)3.3探测手指是否按在采集仪上 (4)3.4 获取的数据是否是手指 (4)3.5获取图像 (4)3.6保存图像 (5)3.7从文件中载入图像 (5)3.8保存特征 (5)3.9从文件加载特征 (5)3.10提取特征 (5)3.11指纹比对 (6)3.12获取版本号 (6)3.13获取指纹特征匹配度 (6)3.14快速搜索 (6)3.15两次合并模板 (7)3.16三次合并模板 (7)3.17 灯控制 (7)3.18多设备支持函数 (7)3.19读取唯一序列号函数 (8)4.主要程序流程 (8)4.1获取指纹图像 (9)4.2 比对 (10)4.3 录入 (11)4．4搜索 (12)4.5 快速搜索 (13)5.示例程序说明 (14)6.控件开发接口 (15)1.产品简介光学指纹采集仪由成都乙木科技有限公司(Biovo)于1997年推出的产品。

采集图像速度快，图像精度高，稳定性好，同时提供指纹算法，和二次开发所需的SDK。

产品性能指标如下：图像采集速度：8帧/s。

图像精度：680DPI图像大小：256*304像素免驱动，在98以上系统不需要安装驱动。

算法性能：拒真率：<1%认假率：<0.001%比对速度：在PⅢ1G，256M内存的PC上,比对速度为800枚/秒，利用快速搜索可达到每秒4000枚。

2.SDK说明光学采集仪提供供二次开发所需要的SDK开发包。

以光盘的形式提供。

光盘中目录说明Bin：是Demo程序的可执行文件。

Example：是Demo程序的源代码,提供VC和Delphi的示例代码。

Driver for Windows98: Windows 98下的驱动程序.98以上系统免驱动。

Update: 固件更新程序,当有新的固件版本发布时,可以用这个程序更新.DLL:是提供的采集仪支持库和接口说明.ActiveX:可供二次开发的ocx控件.3.二次开发接口说明在SDK中提供了一个动态库，MXOTDLL.dll，其中实现了使用光学指纹仪进行二次开发所需用到的一些函数。

R308光学指纹识别模块用户手册杭州城章科技有限公司2014年12月Ver: 1.5第一章概述R308独立式指纹识别模块是以高速专用DSP处理器为核心，配合不同类型的指纹传感器，在无需上位机参与管理的情况下，具有指纹录入、图像处理、指纹比对、搜索和模板储存等功能的智能型模块。

指纹处理包含两个过程：指纹登录过程和指纹匹配过程［其中指纹匹配分为指纹比对（1:1）和指纹搜索（1:N）两种方式］。

指纹登录时，对每一枚指纹录入2~4次，将多次录入的图像进行处理，合成模板存储于模块中。

指纹匹配时，通过指纹头传感器，录入要验证指纹图像并进行处理，然后与模块中的指纹模板进行匹配比较（若与模块中指定的一个模板进行匹配，称为指纹比对方式，即1:1方式；若与多个模板进行匹配，称为指纹搜索方式，即1:N方式），模块给出匹配结果（通过或失败）。

为方便用户使用，在模块内部内置了手指探测电路，并提供硬件接口供用户使用。

第二章主要技术指标供电电压：DC 4.3~6V工作电流：约40mA最大电流：<150mA匹配方式：比对方式（1:1）搜索方式（1:N）存储容量：120，500枚认假率(FAR)：＜0.001%拒真率(FRR)：＜0.5%搜索时间：＜0.5秒（1:120，搜索到时，均值）＜1.0秒（1:120，未搜索到时，均值）上位机接口：UART（3.3V逻辑电平）通讯波特率(UART)：57600bps硬件接口：6芯1.27间距接口（用户可用探测手指接口）工作环境：温度：-20℃－+40℃相对湿度：40％RH－85％RH (无凝露)储存环境：温度：-40℃－+85℃相对湿度：＜85％H（无凝露）外形尺寸(L╳W╳H)：55.5 ╳21.5 ╳20.5（mm）第三章 硬件接口在PCB 板上，模块与用户设备的接口采用6芯1.25间距单排插座。

2：6芯接口，若用户不使用手指探测功能，1脚和6脚可以不接，此时模块与4芯接口完全相同。

指纹机硬件说明书范本1文档仅供参考指纹机硬件说明书版本=V1.03月23日目录第一章机器硬件功能说明 ................... 错误!未定义书签。

第二章考勤机的基本操作 ................... 错误!未定义书签。

一、考勤机的接口说明. .................................... 错误!未定义书签。

二、考勤机上的电源管理. ................................ 错误!未定义书签。

三、考勤机的用户. ....................................... 错误!未定义书签。

四、考勤机的注册方式. .............................. 错误!未定义书签。

五、用户号码和密码. ..................................... 错误!未定义书签。

六、考勤机的工作状态. .............................. 错误!未定义书签。

七、考勤机记录的数据. .............................. 错误!未定义书签。

八、考勤机的高级管理. .............................. 错误!未定义书签。

8.1 系统设置...................... 错误!未定义书签。

8.2 记录设置...................... 错误!未定义书签。

九、键盘......................... 错误!未定义书签。

9.1 键盘配置...................... 错误!未定义书签。

9.2 键盘功能键...................... 错误!未定义书签。

十、菜单......................... 错误!未定义书签。

菜单的区分....................... 错误!未定义书签。

光学指纹模块用户手册第1章概述1.1 模块特色FM-70 系列光学指纹模块以高性能高速DSP 处理器为核心，结合具有公司自主知识产权的光学指纹传感器，在无需上位机参与管理的情况下，具有指纹录入、图像处理、指纹比对、搜索和模板储存等功能的智能型模块。

和同类指纹产品相比， FM-70 模块具有以下特色：◆自主知识产权，成像清晰光学指纹传感器、模块硬件所有技术，均由杭州指安自主开发，获得多项国家专利，光路设计优秀，◆反应灵敏，指纹适应性强指纹图像读取时，对干湿手指都有灵敏的反应和判断，获得最佳的成像质量，适用人群广泛。

也可定制自学习适应功能，根据使用者的习惯、气候等的变化自动调整参数，做到更好的匹配。

◆特定绿色LED 高亮光源，抗衰老性能优采用特定绿色高亮光源组件，超低光衰，使用寿命更长，性能更持久耐用。

◆符合指纹行业现行最高标准通过国家和公安部安全防范报警系统产品质量监督检验，符合GA701-2007《指纹防盗锁通用技术条件》标准，可提供检验报告，让您的产品更快捷更方便的通过相关标准检验。

◆二次开发应用简单无需具备指纹识别专业知识即可应用，用户根据FM-70 模块提供的丰富控制指令，可自行开发出功能强大的指纹识别应用系统。

◆灵活设置安全等级针对不同应用场合或环境，用户可自行设定1—5 级的不同安全等级。

◆应用范围广泛FM-70 模块应用广泛，只要涉及到授权、管理、开关等方面的功能，均可用FM-70 模块的指纹识别功能来代替IC 卡、密码、硬件开关等，适合从低端到高端的所有系统，比如：●指纹门锁、保险柜、枪盒、金融等安全领域；●门禁系统、工控机、POS 机、驾培、考勤等身份领域；●私人会所、管理软件、授权许可等管理领域；●●医保领取、养老领取、指纹支付等金融领域。

指安科技拥有完备的技术团队，所有员工均来自指纹行业的专业人才，可以对用户开发提供良好的技术支持和售前售中售后服务工作。

1.2 新特性◆绿色LED 背光FM-70 系列模块采用绿色LED 背光，视觉感受更柔和。

项目名称：wi85642 光学指纹采集仪研发与应用项目一、项目背景随着科技的发展，信息安全问题日益突出。

传统的用户名密码、IC卡等身份认证方式存在易被破解、携带不便等弊端，无法满足现代信息安全的需求。

光学指纹采集仪作为一种新型生物识别技术，具有安全、准确、便捷等优势，能够有效提高信息安全水平。

本项目旨在研发一种高性能、低成本的wi85642光学指纹采集仪，并将其应用于金融、交通、医院、税务、教育等领域，为我国信息安全事业贡献力量。

二、项目目标1. 研发一种高性能、低成本的wi85642光学指纹采集仪，实现指纹录入、图像处理、模板生成和指纹比对等功能。

2. 将wi85642光学指纹采集仪广泛应用于金融、交通、医院、税务、教育等领域，实现软件业务系统、Windows登录的指纹识别身份认证功能。

3. 提供完善的指纹算法开发包，为各类应用系统提供全方位技术支持。

三、项目内容1. 硬件设计：（1）选用高性能光学指纹传感器，耐磨、抗破坏；（2）采用领先Justouch中正指纹识别算法，实现干、湿、脏、油渍手指的识别；（3）设计轻巧便携的设备，便于携带；（4）采用USB2.0接口，实现数据传输快捷；（5）保证设备耐磨损、防震抗破坏、抗静电干扰。

2. 软件设计：（1）实现指纹录入、图像处理、模板生成和指纹比对等功能；（2）支持Windows系统登录功能；（3）实现电脑屏幕锁定、文件加密、解密等功能；（4）提供C#、.NET、DELPHI、VB、VC等语言的示范代码，方便用户进行二次开发。

3. 技术支持：（1）提供完善的指纹算法开发包；（2）为用户提供全方位的技术支持，包括硬件、软件、应用等方面的咨询和培训。

四、项目进度安排1. 第一阶段（1-3个月）：完成光学指纹采集仪的硬件设计、软件开发和算法优化；2. 第二阶段（4-6个月）：完成产品原型验证，并进行市场调研；3. 第三阶段（7-9个月）：进行小批量生产，并开展试点应用；4. 第四阶段（10-12个月）：进行产品推广，扩大市场份额。
