雨水箱涵施工方案1. 引言在城市建设中，雨水收集与利用是提高城市生态环境和水资源利用率的重要途径之一。
雨水箱涵是通过地下水工程建设，将雨水收集在地下储存，达到收集、蓄水和减轻城市内涝的目的。
本文将介绍雨水箱涵施工方案，包括施工步骤、材料选用、设备使用等内容。
2. 施工步骤2.1 前期准备在施工前，需要进行详细的场地勘测和设计，确定雨水箱涵的形状、大小和位置等参数。
同时，还需申请相关建设许可证，并采购所需材料和设备。
2.2 地面准备工作在施工现场，需要进行地面准备工作。
首先，清除施工区域内的杂草和垃圾。
然后，根据设计要求，在地面上进行标线，确定雨水箱涵的形状和尺寸。
2.3 挖掘基坑根据设计要求，在标线的基础上进行基坑的挖掘。
挖掘过程中，需要注意保证挖掘的准确性和平整度。
同时，还需确保挖掘深度和施工质量符合规范要求。
2.4 安装排水管道在基坑挖掘完成后，需要进行排水管道的安装。
根据设计要求，将排水管道安装在基坑底部，并连接到雨水箱涵的进水口。
2.5 浇筑基础在安装排水管道后，需要进行基础的浇筑工作。
使用混凝土浇筑机对基坑底部进行浇筑，确保基础的稳固性和耐久性。
2.6 安装雨水箱涵在基础浇筑完成后，将雨水箱涵安装在基础上。
根据设计要求，使用吊车或其他设备将雨水箱涵放置在基础上，并进行固定。
2.7 接入排水系统安装雨水箱涵后，需要将其与城市的排水系统连接。
根据设计要求，将雨水箱涵的出水口与城市管网连接，确保雨水可以顺利进入到排水系统中。
2.8 完工验收在施工完成后，需要进行完工验收。
验收时，对施工过程中的质量、安全等方面进行检查，并确认其符合相关标准和规范要求。
验收合格后，方可投入使用。
3. 材料选用3.1 混凝土在雨水箱涵的施工中，混凝土是主要的建筑材料之一。
在选用混凝土时，需确保其强度和耐久性，以满足雨水箱涵的使用要求。
3.2 排水管道排水管道是将雨水引入雨水箱涵的关键组成部分。
在选用排水管道时，需要考虑其耐腐蚀性和密封性等性能。
雨水箱涵施工方案雨水箱涵施工方案一、项目概述雨水箱涵是一种专用于收集并贮存雨水的设施，用于供给植物浇灌和冲洗等需求。
本施工方案旨在确保雨水箱涵的顺利建造和使用。
二、施工前准备1. 安全措施：制定安全操作规范，并向工人进行培训，确保施工过程中的安全。
2. 材料准备：准备好所需的建材和设备，包括混凝土、钢筋、水泥和涵管等。
3. 地基准备：对施工区域进行清理，并确保地基坚实平整。
三、施工工艺1. 地基处理：施工前先对地基进行处理，确保地基坚实平整。
2. 构筑涵管：按照设计图纸，将涵管敷设在地基上，并确保涵管连接紧密。
3. 钢筋搭设：根据设计要求，在涵管内部设置钢筋骨架。
钢筋的数量和间距要符合相关标准。
4. 浇筑混凝土：用预先调配好的混凝土将涵管和钢筋骨架完全覆盖，并用振捣器振捣混凝土，保证混凝土的密实性。
5. 养护：混凝土浇筑后，采取适当措施进行养护，保持混凝土的湿润，防止开裂和变形。
四、施工注意事项1. 混凝土浇筑过程中，需要进行振捣，确保混凝土的密实性。
2. 施工完成后，进行严密检查，确保雨水箱涵的完整性和密封性。
3. 雨水箱涵应设置检查井和排水管道，便于检查和维护。
五、安全防护1. 工人在施工过程中应佩戴符合规定的安全防护用具，如安全帽、安全鞋等。
2. 施工现场设置明显的安全警示标志，以提醒人员注意安全。
3. 施工过程中，严禁在雨水箱涵内进行任何作业，以免发生意外事故。
六、质量控制1. 严格按照设计要求和相关标准进行施工，确保雨水箱涵的质量。
2. 对施工过程进行现场监管，及时发现并纠正施工中的质量问题。
3. 施工完成后，进行验收，确保雨水箱涵的功能和质量符合要求。
七、施工进度计划1. 施工前需要制定详细的施工进度计划，并根据实际情况进行调整。
2. 按照计划进行施工，确保项目如期完成。
八、环境保护措施1. 施工过程中噪音、扬尘等污染物要根据相关标准进行控制。
2. 对施工现场的废弃物和杂物进行分类处理和及时清理，确保环境整洁。
雨水箱涵施工方案1.背景介绍雨水是宝贵的自然资源，有效收集雨水可以有效解决城市供水问题。
雨水箱涵作为一种集雨与蓄水的设施，被广泛应用于城市建设中。
本文旨在提出一种雨水箱涵施工方案，以合理规划、设计和建设雨水箱涵，为城市供水提供可靠的保障。
2.施工前的准备工作2.1 立项评估：明确需求、成本预估、施工规模等2.2 方案设计：确定雨水箱涵的位置、体积、材料等参数2.3 材料采购：根据设计需求采购相关材料，并做好质量检验2.4 人员组织：组建施工团队，明确各人员职责和工作安排2.5 施工许可：申请相关建设许可，确保合法施工3.施工过程3.1 地面准备：清理施工区域，确保施工安全顺利进行3.2 基础施工：按照设计要求进行基础地面的挖掘和混凝土浇筑3.3 雨水箱涵制作：根据设计要求，对雨水箱涵进行制作，包括外围结构和内部的隔板设置3.4 安装：将制作好的雨水箱涵运至施工现场，并进行准确且牢固的安装3.5 测试与调整：对雨水箱涵进行压力测试和泄漏测试，确保其正常运行3.6 完工验收：经过测试合格后，进行最终验收并做好记录工作4.施工要点和技术要求4.1 地基基础：选择地基坚实、无渗透性强的地点进行基础施工4.2 材料选用：选用高强度、耐腐蚀、抗渗透的材料，确保雨水箱涵运行的可靠性和长寿命4.3 导流措施：合理设置雨水箱涵与周围环境的导流方式，确保雨水能够有效地进入箱涵4.4 安全措施：施工过程中要做好安全防护工作，避免人员伤亡和设备损坏4.5 环保要求：施工过程中要合理利用资源，减少对环境的影响5.施工管理和质量控制5.1 施工管理：建立完善的施工管理机制，包括进度控制、质量监督和安全管理等5.2 施工记录：详细记录施工过程中的各项数据和检测结果，便于后期分析和审查5.3 质量控制：严格按照设计要求和施工规范进行施工，确保雨水箱涵质量合格5.4 工程验收：按照相关标准进行最终验收，确保施工质量达到或超过预期效果6.施工后的维护与管理6.1 定期检查：定期对雨水箱涵进行检查，清理污物和杂物，保证其正常运行6.2 维修与更换：如发现雨水箱涵存在损坏或老化等情况，及时进行维修或更换6.3 数据监测：建立雨水箱涵的运行监测系统，实时监测水位和水质等指标，及时发现问题并采取措施处理6.4 管理培训：对相关管理人员进行培训，提高其操作和维护雨水箱涵的能力7.结语本文提出的雨水箱涵施工方案旨在通过合理规划、设计和建设，为城市供水提供可靠的保障。
雨水排洪箱涵工程施工方案一、工程概述本工程为雨水排洪箱涵工程，位于某城市西部，主要包括雨水排洪箱涵的施工、连接及附属设施的建设。
雨水排洪箱涵沿西纬一路，从西经三路开始，北接松白公路边现状过路排洪箱涵，南接白芒检查站附近的现状排洪渠。
箱涵为现浇钢筋混凝土结构，全长约1000米。
二、施工目标1. 确保工程质量符合设计要求和规范标准；2. 保证工程安全、文明施工，减少对周边环境的影响；3. 确保工程按期完成，满足城市排水需求。
三、施工准备1. 组织施工人员学习施工方案、技术交底和安全操作规程；2. 准备施工所需的机械设备、材料及工具；3. 完成施工场地的平整、排水和临时设施建设；4. 办理施工许可等相关手续；5. 与相关部门沟通，确保施工过程中的协调与配合。
四、施工方法及工艺1. 施工顺序：先进行箱涵基础施工，然后进行箱涵主体结构施工，最后进行附属设施的安装。
2. 基础施工：采用挖孔桩基础，孔径大于设计桩径20cm，孔深大于设计桩长50cm。
桩身混凝土强度等级为C30，采用现场浇筑。
3. 主体结构施工：采用现浇钢筋混凝土结构，混凝土强度等级为C40。
施工过程中，严格控制混凝土的配合比、浇筑温度和养护条件，确保混凝土质量。
4. 附属设施施工：包括排水管道、检查井等设施的施工，严格按照设计要求和规范标准进行，确保设施的稳定性和功能性。
五、质量控制1. 严格把控原材料的质量，确保原材料合格；2. 加强施工过程中的监督检查，确保施工质量；3. 做好施工记录，为工程验收提供依据；4. 定期对施工人员进行技术培训和质量教育，提高质量意识。
六、安全管理1. 制定施工现场安全管理制度，明确安全责任；2. 对施工现场进行定期安全检查，发现问题及时整改；3. 加强施工现场的安全教育，提高施工人员的安全意识；4. 配备齐全的安全防护设施，确保施工现场的安全。
七、环境保护1. 遵守国家和地方环境保护法规，严格执行施工环保要求；2. 做好施工现场的清洁卫生工作，减少施工对周边环境的影响；3. 合理利用施工废弃物，做到废物利用，降低环境污染。
第1篇一、工程概况本项目位于我国某城市，主要建设内容包括道路拓宽、桥梁建设、排水箱涵等。
其中，箱涵工程是该项目的关键部分，主要负责雨水和污水的排放。
箱涵结构为现浇钢筋混凝土结构，总长度为100米，宽度为4米，高度为3米。
二、施工准备1. 施工组织成立项目领导小组，负责组织、协调和监督整个箱涵施工过程。
下设工程技术组、施工组、质量检测组、安全监督组等。
2. 施工材料（1）钢筋：选用HRB400钢筋，确保其质量符合国家标准。
（2）混凝土：选用C30混凝土，确保其强度和耐久性。
（3）模板：选用钢模板，确保其尺寸准确、平整。
（4）其他材料：水泥、砂、石子、防水材料等。
三、施工工艺1. 施工测量根据设计图纸，进行现场测量放样，确定箱涵轴线、高程等关键数据。
2. 基坑开挖采用挖掘机进行基坑开挖，注意保持土方稳定，防止坍塌。
开挖深度满足设计要求，并留出一定安全距离。
3. 基坑支护采用钢板桩支护，确保基坑稳定。
施工过程中，注意监测支护结构变形，确保安全。
4. 基底处理对基底进行平整、夯实，确保基底承载力满足设计要求。
5. 钢筋绑扎根据设计图纸，进行钢筋绑扎，确保钢筋间距、锚固长度等符合规范要求。
6. 模板安装采用钢模板进行模板安装，确保模板尺寸准确、平整。
模板安装完成后，进行加固处理。
7. 混凝土浇筑采用混凝土搅拌车运输混凝土，采用泵送或自卸汽车浇筑。
浇筑过程中，注意控制混凝土坍落度，确保混凝土质量。
8. 防水施工在箱涵底部和侧面设置防水层，采用防水卷材或防水涂料，确保防水效果。
9. 检查验收在施工过程中，进行质量检查和验收，确保工程质量符合设计要求。
四、安全措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 施工机械操作人员必须持证上岗，确保操作规范。
4. 定期进行安全教育培训，提高施工人员的安全意识。
五、环保措施1. 施工过程中，注意控制扬尘，采取洒水降尘等措施。
施工方案-雨水箱涵专项施工方案雨水箱涵施工方案本工程位于鼓岭路市政工程0+060～0+800段，雨水箱涵设于道路南侧人行道下，采用钢筋水泥混凝土结构，混凝土强度等级为C30，箱涵内净空尺寸为3.0×2.0m。
一、土方开挖、沟槽支护及降排水工程一）土方开挖施工本工程采用人工配合挖机施工，土方运至甲方指定地点或我方自行处理。
1、施工方法1).本工程沟槽需向下再挖4.5m，整个土方开挖分段进行，具体施工法由土方开挖方案确定。
2).___开挖前需检查沟槽内、外的降水、排水施工，并进行试运转正常后，方可开挖土方。
3).开挖时，为防止破坏基底土的结构，必须谨慎施工，防止坑底超挖。
2、技术组织措施1).质量要求边坡和边线允许偏差±20厘米，但边坡不得挖陡。
2).质量措施a.开工前要做好各级技术准备和技术交底工作。
施工技术人员、测量工要熟悉图纸，掌握现场水准点的位置尺寸，并与设计、监理、建设单位办理验线手续。
b.施工中需配备专职测量工进行质量控制，及时复撒灰线，将沟槽开挖下口线测放到槽底，控制开挖标高，做到5米扇形挖土工作面内，标高白灰点不小于2个。
c.执行开挖样板制，___重新开挖边坡坑底时，由操作技术较好的工人开挖一段后，经测量工或质检人员检查合格后作为样板，继续开挖。
操作者换班时要交接挖深、边坡、操作方法，以确保开挖质量。
d.执行技术、质量管理制度。
施工中需注意积累技术资料，如施工日记、设计变更洽商记录、验线记录等。
3).安全技术组织措施a.开工前要做好各级安全交底工作，组织职工贯彻落实，并定期开展安全活动。
b.向全体员工做好现场地上、地下障碍物交底。
基坑边线不准挖土（除指定坡道位置外）。
现场需注意对测量桩、点以及地上构筑物的保护，严禁机械碰撞。
c.距沟槽边线5米内，不准机械行使和停放，不准堆放重物，以防边坡超载失稳。
二）排水施工为保证施工过程中沟槽的渗水顺利排放，在沟槽底部设置排水沟。
雨水箱涵施工方案雨水箱涵施工方案一、工程概述雨水箱涵是一种用于收集和储存雨水的设施，可以有效利用雨水资源，减少城市排水压力。
本施工方案旨在建设一个雨水箱涵，包括方案设计、施工步骤、质量控制等内容。
二、方案设计1. 设计目标：建设一个容量为100立方米的雨水箱涵，用于储存城市道路附近的雨水。
2. 设计原则：结构牢固、材料环保、施工成本低。
三、施工步骤1. 地刨开挖：根据设计要求，在场地上进行挖掘，确保雨水箱涵的合适深度和形状。
2. 地基处理：除去平整的基底土壤，确保基底水平和稳定。
3. 箱涵倒模：用钢模板搭建雨水箱涵的框架，倒入混凝土，形成箱涵壁体。
4. 防水处理：在箱涵底部和壁体内表面进行防水材料的喷涂或涂刷处理。
5. 排水系统安装：安装雨水的进水口和排水的出水口，确保进水和排水的顺畅。
6. 盖板施工：在雨水箱涵上方设置盖板，可以用来遮挡和保护箱涵内部。
7. 箱涵连接：如果需要，可以将多个箱涵连接在一起，形成一个更大的储水系统。
四、质量控制1. 施工现场应做好安全措施，确保工人和设备的安全。
2. 施工前应检查施工材料的质量，确保符合设计要求。
3. 施工过程中，施工人员应按照施工规范进行施工，避免浇筑不均匀和混凝土缺陷。
4. 完工后，应对雨水箱涵进行质量检查，确保没有渗漏和破损。
五、环保措施1. 在施工过程中，尽量减少噪音和粉尘的产生，保护周边环境。
2. 使用环保材料，如水泥、防水涂料等，减少环境影响。
六、预算及进度安排1. 预算：根据施工项目的具体要求和施工材料的价格，编制项目预算。
2. 进度安排：根据施工步骤和施工人员的数量，制定项目的进度安排表，确保按时完成施工任务。
七、施工风险及应急措施1. 施工风险：可能存在施工材料质量不合格、装修走漏、模板脱落等风险。
2. 应急措施：设立专职监理人员，对施工现场进行监测和管理，及时处理施工过程中的问题，确保工程质量和进度。
综上所述，本施工方案旨在建设一个功能完善、质量可靠的雨水箱涵，既满足了雨水的收集和储存需求，又减轻了城市排水负担，为城市的可持续发展提供了一种有效的解决方案。

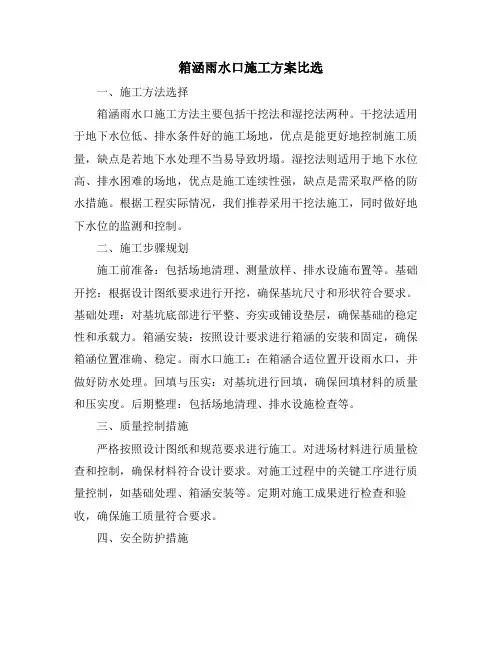

箱涵雨水口施工方案比选一、施工方法选择箱涵雨水口施工方法主要包括干挖法和湿挖法两种。
干挖法适用于地下水位低、排水条件好的施工场地，优点是能更好地控制施工质量，缺点是若地下水处理不当易导致坍塌。
湿挖法则适用于地下水位高、排水困难的场地，优点是施工连续性强，缺点是需采取严格的防水措施。
根据工程实际情况，我们推荐采用干挖法施工，同时做好地下水位的监测和控制。
二、施工步骤规划施工前准备：包括场地清理、测量放样、排水设施布置等。
基础开挖：根据设计图纸要求进行开挖，确保基坑尺寸和形状符合要求。
基础处理：对基坑底部进行平整、夯实或铺设垫层，确保基础的稳定性和承载力。
箱涵安装：按照设计要求进行箱涵的安装和固定，确保箱涵位置准确、稳定。
雨水口施工：在箱涵合适位置开设雨水口，并做好防水处理。
回填与压实：对基坑进行回填，确保回填材料的质量和压实度。
后期整理：包括场地清理、排水设施检查等。
三、质量控制措施严格按照设计图纸和规范要求进行施工。
对进场材料进行质量检查和控制，确保材料符合设计要求。
对施工过程中的关键工序进行质量控制，如基础处理、箱涵安装等。
定期对施工成果进行检查和验收，确保施工质量符合要求。
四、安全防护措施施工现场设置安全警示标志，提醒人员注意安全。
对施工人员进行安全教育和培训，提高安全意识。
定期对施工现场进行安全检查，及时发现和消除安全隐患。
配备必要的安全防护设施，如安全网、防护栏等。
五、施工进度安排根据工程实际情况和工期要求，制定详细的施工进度计划。
合理安排施工顺序和作业时间，确保工程按时完成。
同时，对施工进度进行动态监控和调整，确保施工进度计划的执行。
六、环境保护措施严格遵守国家环境保护法规和相关政策。
施工过程中采取减噪、减尘、减排等措施，减少对周边环境的影响。
对施工现场进行绿化和美化，提高环境品质。
施工结束后及时恢复土地原状，减少对环境的破坏。
七、技术组织措施成立专业的施工团队，确保施工技术的专业性和高效性。
雨水箱涵安装工程施工方案一、项目概况雨水箱涵是用于输送雨水的管道系统，主要用于收集和排放降雨水。
它们通常被安装在道路、铁路和建筑物的下方，以避免积水和洪水。
雨水箱涵的安装工程是一项复杂的工程，需要进行全面的规划、设计和施工。
二、施工前准备1.确定施工范围和施工时间。
2.租赁或购买所需的施工设备和工具，包括挖掘机、压路机、混凝土搅拌机等。
3.准备所需的材料，包括钢筋、水泥、砂石等。
4.制定施工计划和安全措施，确保施工过程中不会发生安全事故。
三、施工流程1.勘测和测量在进行雨水箱涵安装工程之前，首先需要进行勘测和测量，确定施工的具体位置和尺寸。
根据设计图纸进行测量，并在施工现场做好标记，确保施工的准确性。
2.挖掘接下来是进行挖掘工作，需要使用挖掘机对施工区域进行挖掘，确保施工的深度和宽度符合设计要求。
在挖掘的过程中，需要注意避免损坏周围的地下管道和电缆，确保施工过程的安全。
3.安装箱涵在挖掘完毕后，开始进行箱涵的安装工作。
首先需要将箱涵的各个部件按照设计要求进行拼装，并使用钢筋进行连接固定。
然后将箱涵放置到挖掘好的位置，并进行调整和固定，确保箱涵的水平和垂直度符合要求。
4.施工支撑在安装箱涵的过程中，需要进行支撑工程，用以支撑箱涵，防止发生变形和倾斜。
支撑工程通常采用混凝土桩或者钢构支撑，确保箱涵的稳定性和安全性。
5.混凝土浇筑箱涵的安装完成后，接下来是进行混凝土浇筑工作。
首先需要在箱涵周围进行混凝土护岸的施工，然后在箱涵内部进行混凝土浇筑，确保箱涵的整体强度和稳定性。
6.管道安装在混凝土浇筑完成后，需要进行管道的安装工作。
根据设计要求，安装排水管道和连接管道，确保雨水能够顺利地流出箱涵，并不会造成积水和洪水。
7.道路恢复最后是进行道路恢复工作，将施工现场进行清理和整理，还原道路原貌。
确保施工过程不会影响道路的通行和周围环境的卫生。
四、施工安全在进行雨水箱涵安装工程施工过程中，需要严格遵守相关的安全规定和操作规程，确保施工现场的安全。
编号：SJ10F.2001-003 山西农谷园区农谷路第二标段项目雨水箱涵施工方案编制人：审核人：批准人：日期：目录一、工程概况 (1)(一)工程简介 (1)(二)设计概况 (1)(三)自然条件 (2)二、编制依据及原则 (3)(一)编制依据 (3)(二)编制原则 (3)三、施工准备 (4)(一)技术准备 (4)(二)现场准备 (4)四、资源配置计划 (5)(一)劳动力配置计划 (5)(二)物资配置计划 (5)五、施工进度计划 (6)六、施工方法及工艺要求 (7)(一)施工安排 (7)(二)施工方法 (7)1.测量放样 (8)2.基坑开挖 (8)3.地基承载力检测 (9)4.箱涵底板施工 (9)5.墙身及顶板施工 (12)6.箱涵防水构造要求 (17)7.翼墙施工 (19)8.出口渠底 (20)9.涵背回填 (20)10.锥坡施工 (21)七、质量保证措施、验收标准 (21)(一)质量保证措施 (21)(二)验收标准 (23)八、施工安全保证措施 (27)九、绿色施工及文明施工措施 (29)十、板模板（扣件式）计算书 (31)一、工程概况(一)工程简介工程名称：山西农谷园区农谷路工程第二标段建设单位：山西农谷建设发展有限公司监理单位：山西宇通建设工程项目管理有限公司施工单位：山西四建集团有限公司本项目位于太谷县城的北侧，太谷县位于山西省晋中盆地东北部。
地理坐标为东经112°28'~ 113°01′，北纬37°12′~37°3′2。
东北与榆次市相依，东南与榆社县交界，西南与祁县毗邻，西北与清徐县接壤。
东西50公里，南北39公里。
总面积1033.6平方公里。
平面轮廓呈鸽子展翅状。
本项目为山西农谷园区农谷路工程，属于新建项目，道路整体为南北走向，道路全长约18.2KM，北起水秀乡冯家堡村纬六路与经四路的现状交叉路口，南至美宝山庄与在建南山旅游公路相接，本项目贯穿整个农谷园区，为园区南北向的主干路。
线路走向为：由冯家堡村向南，上跨龙城高速，经东怀远村、小王堡村，下穿大西高铁，经北六门村，跨乌马河，经大王堡村、武家庄村、在凤仪街路口与西侧大西高铁方向道路环交，继续南下经武家堡村、程家庄村、北付井村、西付井村、曹庄村，上跨108国道及南同蒲铁路，经北洸村、南洸村、北张村、南张村、井深村与南山旅游公路相连。
(二)设计概况本工程的雨水箱涵位于山西农谷园区农谷路Ⅱ标段的K7+400处，排水箱涵继续向西敷设约2139米后排入现状蓄水池。
雨水箱涵断面为1孔3.5×2.4m（详见下图），每隔10-15m设置一道沉降缝，缝内填以沥青麻絮或其它不透水材料，采用C30钢筋混凝土结构，基础C20钢筋混凝土、厚410mm，端部下设100mm厚C20混凝土及500mm厚砂砾石垫层，中间下设100mm厚C20混凝土及200mm厚砂砾石垫层；箱涵两侧壁厚为350mm、顶板壁厚410mm；排水箱涵全长2133m，水流方向自东向西，坡度0.3%。
起点高程为767.62m，终点高程为763.35m。
(三)自然条件1、地质情况本工程线路大部分地段为农田，所处地貌环境可以综合为晋中盆地第四系松散碎屑沉积岩堆积区：（桩号范围K5+300～K9+300段）2 m)：呈褐黄色，主要系耕土，岩性以粉土为主，含云母、煤屑、氧化①层填土(Q4物、植物根、砖屑、碎石等。
局部混大量粉细砂。
稍湿、稍密、高压缩性。
摇震反应强烈，无光泽，干强度低，韧性低。
堆积年代小于5年。
l al+p)：呈褐黄色，含云母、菌丝及氧化物等。
稍湿、稍密、中压②层湿陷性粉土(Q4缩性，具中等程度湿陷性。
摇震反应强烈，无光泽，干强度低，韧性低。
②层湿陷性粉土中揭示②-1粉细砂亚层，呈褐黄色，矿物成分主要以石英、长石为主，颗粒形状主要为亚圆形，级配不良。
稍湿，松散～稍密。
al+pl)：呈褐黄色，含云母、菌丝、氧化物及少量石英矿物等。
局部夹薄③层粉土(Q3层粉质粘土、粉细砂。
稍湿～湿、中密、中压缩性，不具湿陷性。
摇震反应强烈，稍有光泽，干强度中等，韧性中等。
③层粉土中揭示③-1粉细砂亚层，呈褐黄色，矿物成分主要以石英、长石为主，颗粒形状主要为亚圆形，级配不良。
湿，稍密。
al+pl)：呈褐黄色，含云母、菌丝、氧化物及少量石英矿物等。
常夹薄层④层粉土(Q3粉质粘土。
湿、密实、中压缩性。
摇震反应强烈，稍有光泽，干强度中等，韧性中等。
al+pl)：呈褐黄色，含云母、菌丝、氧化物及少量石英矿物等。
稍湿～⑤层粉土(Q3湿、密实、中压缩性。
摇震反应强烈，无光泽，干强度低，韧性低。
2、水文气象太谷县属暖温带大陆性气候，县内四季分明，冬季少雪干冷，夏季炎热多雨，秋季秋高气爽，春季于旱多风。
年平均气温一般介于5-10'℃之间，1月份最冷，平均气温-6.2℃。
7月份最热，平均气温23.6℃，年极端最低气温-18℃，年降雨量在462.9毫米左右，年平均无霜期205天，标准冻土深度约0.94m。
二、编制依据及原则(一)编制依据1、山西省城乡规划设计研究院提供的涵洞设计图2、《公路桥涵施工技术规范》JTG/T F50-20113、《混凝土结构工程施工质量验收规范》GB50204-20154、《混凝土结构工程施工规范》GB50666-20115、《混凝土质量控制标准》GB50164-20116、《钢筋焊接及验收规程》JGJ18-20127、我单位机械设备状况、技术力量、施工能力、现场实际情况(二)编制原则1、在方案的编制中始终按照技术可靠、措施得力、经济合理、确保安全的原则确定施工方案；2、遵守合同条款要求，认真贯彻业主和监理工程师的指示、指令和要求；3、严格遵守合同明确的设计规范、施工规范和质量评定与验收标准；4、坚持技术先进、科学合理、经济实用性、安全可靠性与实事求是相结合；5、自始自终对施工现场坚持实施全员全方位、全过程严密监控、动静结合、科学管理的原则；确保安全、保证质量、突出重点、统筹安排、经济合理、环保节约；6、突出重点，照顾一般，充分考虑各阶段、各工序、各工种的施工特点、重点和难点，使各施工阶段和施工工序有机衔接；三、施工准备(一)技术准备1、施工前组织技术人员进行图纸会审和学习，并对施工队伍、作业班组进行书面技术、安全交底，并根据现场考察的具体情况，结合现场实际情况合理组织施工。
2、强化施工人员的安全意识，落实施工的安全教育工作，要形成人人讲安全，人人抓安全，人人注意安全的高度思想，要健全安全组织机构，建立安全岗位责任制、贯彻执行“安全第一、预防为主，综合治理”的方针等基础性工作；制定实际可行的施工安全防患及保障施工生产及生活的安全措施。
3、做好编制施工图预算，根据施工图纸，计算分部分项工程量，按规定套用施工定额，计算所需要材料的详细数量、人工数量、大型机械台班数，已做好进度计划，更好地控制成本，减少消耗。
4、做好技术交底工作。
技术交底采用三级制，即各专业工程技术负责人一专业工长一各班组长，技术交底均有书面文字及图片，及时交底签字。
交底要求细致、齐全、完善，并要结合具体操作部位、关键部位的质量要求，操作要点及注意事项等进行详细的交底后，工长接受后，应反复详细地向作业班组进行交底，班组长在接受交底后，应组织工人进行认真讨论，全面理解施工意图，确保工程的质量和进度。
5、编制工程进度计划及材料和设备需用计划，编制加工件的加工计划，提交详细加工图纸；6、测量放线：开工前组织测量人员，校核提供的控制坐标点、高程，布设施工坐标点及水准点。
(二)现场准备1、现场临时设施布置安排，准备好物资材料场地，合理布置施工电源。
2、准备足够的人员、模板、工程材料、机械等资源。
3、因本雨水箱涵铺设在农田及农田道路下，无施工道路，施工前随箱涵沟槽开挖边线设置10米的交通便道、临时堆土场。
4、对混凝土、钢材等大批材料，根据实际情况做好计划，分批进场，编制各项材料计划表，对各种材料的入库，保管和出库制订完善的管理办法，同时加强防盗、防火的管理。
5、在箱涵中间段设置500平方米钢筋加工场地及存放临时材料，场地全部使用C20混凝土硬化，排水坡度2%。
四、资源配置计划(一)劳动力配置计划根据该工程的特点，我项目部已组织了专业的箱涵施工队，箱涵施工队分二组，一组负责Y183至Y183-11段箱涵施工，另一组负责Y183-22至Y183-11段箱涵施工。
劳动力配置表(二)物资配置计划钢筋、混凝土由公司集中采购供应，中粗砂、鹅卵石等材料从当地或附近地区招标购买，周转料钢管、扣件、竹胶板、方木等材料从有资质的大型租赁站租赁或购买。
机械设备配置表仪器配置表五、施工进度计划排水箱涵施工总长度为2133m,计划划分两个施工段，一段为起点Y183至Y183-11，施工长度为1100m，另一段为终点Y183-22至Y183-11，施工长度为1033m。
计划开工日期为2020年4月10日（因土地存在问题，实际开工日期以甲方通知为准），工期为90天（详见工期计划图）。
六、施工方法及工艺要求(一)施工安排本项目箱涵分两个独立片区施工，分别为：东施工段、西施工段。
箱涵施工采用流水作业，前一箱涵施工完毕将设备移动到下一施工点，后续箱涵施工工序依次跟进。
具体施工流程为：测量放样→基坑开挖→地基承载力检测→碎石换填及砼垫层→箱涵底板施工→墙身及顶板施工→沉降缝处理→翼墙施工→进出口渠底→回填→锥坡施工（挡土墙）→检查验收。
箱涵涵身竖向墙身施工分两次浇筑，第一阶段浇筑至底板内壁以上50cm，具体是根据箱涵过水横截面转角高度而定；第二阶段浇筑剩余部分。
两次浇筑的接缝应保证有良好的衔接面（粗糙、干净并不得有堆落的混凝土和砂浆）。
(二)施工方法1.测量放样在基础开挖之前，按照图纸所示坐标及尺寸，放出箱涵中心线及基础开挖边线，并设临时水准点，作为箱涵施工过程高程控制依据，箱涵中心线应引至两端木桩上，以便随时进行中心线检查。
测量放线成果须经监理工程师复核无误后方可进行下一步施工。
2.基坑开挖箱涵基坑开挖采用人工配合机械开挖，根据基坑深度和地质情况，采用放坡开挖，开挖边坡按1:0.75放坡。
为确保施工时人员通行及模板支拆，开挖边界为超出箱涵垫层两侧各0.5m，基槽开挖下口宽度为5.6m，上口宽度为12.1-13m（见下图）。
基槽开挖示意图箱涵基坑开挖应遵循自上而下，分层开挖，确保安全，开挖前复核基坑中心线、高程。
基础开挖到离基底约20cm时，采用人工修整，人工开挖至设计标高并整平夯实。
若基底有渗水，在基底周围挖引水沟和集水井，并将积水用水泵抽出基坑外。
人工修整完后，对基底轴线、高程、平面尺寸进行自检合格后，报监理工程师验收，并对基底进行承载力试验。
根据设计要求，箱涵的地基承载力不得小于0.15MPa。
