pn结的特性,PN结的击穿特性,PN结的电容特性
当反向电压增大到一定值时,PN 结的反向电流将随反向电压的增加而急剧增加,这种现象称为PN 结的击穿,反向电流急剧增加时所对应的电压称为反向击穿电压,如上图所示,PN 结的反向击穿有雪崩击穿和齐纳击穿两种。
1、雪崩击穿:阻挡层中的载流子漂移速度随内部电场的增强而相应加快到一
定程度时,其动能足以把束缚在共价键中的价电子碰撞出来,产生自由电子—空穴对新产生的载流子在强电场作用下,再去碰撞其它中性原子,又产生新的自由电子—空穴对,如此连锁反应,使阻挡层中的载流子数量急剧增加,象雪崩一样。
雪崩击穿发生在掺杂浓度较低的PN 结中,阻挡层宽,碰撞电离的机会较多,雪崩击穿的击穿电压高。
2、齐纳击穿:当PN 结两边掺杂浓度很高时,阻挡层很薄,不易产生碰撞电离,但当加不大的反向电压时,阻挡层中的电场很强,足以把中性原子中的价电子直接从共价键中拉出来,产生新的自由电子—空穴对,这个过程称为场致激发。
一般击穿电压在6V 以下是齐纳击穿,在6V 以上是雪崩击穿。
3、击穿电压的温度特性:温度升高后,晶格振动加剧,致使载流子运动的平均自由路程缩短,碰撞前动能减小,必须加大反向电压才能发生雪崩击穿具有正的温度系数,但温度升高,共价键中的价电子能量状态高,从而齐纳击穿电压随温度升高而降低,具有负的温度系数。
6V
左右两种击穿将会同时发生,击穿电压的温度系数趋于零。
4、稳压二极管:PN 结一旦击穿后,尽管反向电流急剧变化,但其端电压几乎不变(近似为V(BR),只要限制它的反向电流,PN 结就不会烧坏,利用这一特性可制成稳压二极管,其电路符号及伏安特性如上图所示:其主要参数有:VZ 、Izmin 、Iz 、Izmax。
PN 结电容电压特性及掺杂浓度的测量一、实验目的1. 掌握CV-2000 型电容电压特性测试仪的使用方法;2. 熟悉C-V 特性的测量。
二、实验仪器CV-2000 型电容电压特性测试仪是测试频率为1MHz 的智能化数字的电容测试仪器,专用于测试半导体器件PN 结的势垒电容在不同偏压下的电容量,也可测试其它电容。
面板上的发光二极管指示仪器的工作状态,用数码管组成的显示板,将被测元件的数值,小数点清晰地显示出来。
仪器有较高的分辨率,电容量是四位读数,可分辫到0.01pF,偏置电压分辨力为0.1V,漏电流分辨力为0.01uA。
该仪器采用电流电压测量方法,它用微处理器通过8 次电压测量来计算每次测量后要求的参数值。
用一个相敏检波器和模数转换器顺序快速完成电压测量。
正交测量通过交换测量信号的相位来进行,而不是参考相位检测。
因而不需要精密的模拟相位转换成电压矩形波电路。
通过从同一个高频信号源形成测试信号和参考信号,来保证正确的相位关系。
由微处理器根据已知的频率和测试信号相位,用ROM 存储器内的程序来控制测量,以及存储在RAM 中的校准数据来计算被测元件电容值。
三、实验原理C-V 法利用PN 结或肖特基势垒在反向偏压时的电容特性,可以获得材料中杂质浓度及其分布的信息,这类测量称为C-V 测量技术。
这种测量可以提供材料截面均匀性及纵向杂质浓度分布的信息,因此比四探针、三探针等具有更大的优点。
虽然扩展电阻也能测量纵向分布,但它需将样品进行磨角,而C-V 法既可以测量同型低阻衬底上外延材料的分布,也可测量高阻衬底用异型层的外延材料的分布。
PN结电容为势垒电容与扩散电容之和,正向偏压时,由于正向电流较大,扩散电容大于势垒电容.反偏时,流过PN结的是很小的反向饱和电流,扩散电容很小,这时势垒电容起主要作用。
所以,C-V测量加反向电压。
1.对于突变结势垒电容,N*=为约化浓度,A为结区面积即对突变结来说,1/C2与V呈线性关系。
P N结及其特性详细介绍1.PN结的形成在一块本征半导体在两侧通过扩散不同的杂质,分别形成N型半导体和P型半导体。
此时将在N型半导体和P型半导体的结合面上形成如下物理过程:扩散到对方的载流子在P区和N区的交界处附近被相互中和掉,使P区一侧因失去空穴而留下不能移动的负离子,N区一侧因失去电子而留下不能移动的正离子。
这样在两种半导体交界处逐渐形成由正、负离子组成的空间电荷区(耗尽层)。
由于P区一侧带负电,N区一侧带正电,所以出现了方向由N区指向P区的内电场PN结的形成当扩散和漂移运动达到平衡后,空间电荷区的宽度和内电场电位就相对稳定下来。
此时,有多少个多子扩散到对方,就有多少个少子从对方飘移过来,二者产生的电流大小相等,方向相反。
因此,在相对平衡时,流过PN结的电流为0。
对于P型半导体和N型半导体结合面,离子薄层形成的空间电荷区称为PN结。
在空间电荷区,由于缺少多子,所以也称耗尽层。
由于耗尽层的存在,PN结的电阻很大。
PN结的形成过程中的两种运动:多数载流子扩散少数载流子飘移PN结的形成过程(动画)2.PN结的单向导电性PN结具有单向导电性,若外加电压使电流从P区流到N区,PN结呈低阻性,所以电流大;反之是高阻性,电流小。
如果外加电压使PN结中:P区的电位高于N区的电位,称为加正向电压,简称正偏;P区的电位低于N区的电位,称为加反向电压,简称反偏。
(1)PN结加正向电压时的导电情况PN结加正向电压时的导电情况如图所示。
外加的正向电压有一部分降落在PN结区,方向与PN结内电场方向相反,削弱了内电场。
于是,内电场对多子扩散运动的阻碍减弱,扩散电流加大。
扩散电流远大于漂移电流,可忽略漂移电流的影响,PN结呈现低阻性。
PN结加正向电压时的导电情况(2)PN结加反向电压时的导电情况外加的反向电压有一部分降落在PN结区,方向与PN结内电场方向相同,加强了内电场。
内电场对多子扩散运动的阻碍增强,扩散电流大大减小。
PN结器件电流—电压特性一、基本原理PN结是半导体结型器件的核心,是IC电路的最基本单元,诸多半导体器件都是由PN结组成的。
最简单的结型器件是半导体二极管,根据不同场合的用途,使用不同掺杂及材料制备工艺制成多种二极管,如整流二极管、检波二极管、光电二极管(发光二极管、光敏二极管)等;三极管与结型晶体管就是由两个PN结构成的。
因此深入了解与掌握PN结的基本特性,是掌握与应用晶体管等结型器件的基础。
PN结的最重要特性是单向导电性,即具有整流特性。
也就是说,正向表现低阻性,反向为高阻性。
若在PN结上加上正向偏压(P区接正电压、N区接负电压)则电流与电压呈指数关系,如下式II0e某pqv(Ⅰ)nkT式中q是电子电荷,K是波尔兹曼常数,T是工作温度(K),V是外加电压,n是复合因子,根据实际测量曲线求出。
随着电压缓慢升高,电流从小急剧增大,按指数规律递增。
对于用Ⅲ-Ⅴ族宽禁带材料制成的发光二极管而言,当外加电压V0.5V、电流很小时(I0.1mA),则通过结内深能级复合占主导地位,这时n≈2。
随着外加电压的升高,PN结载流子注入以扩散电流起支配作用,I就急剧上升,这时n≈1。
根据实际测量I-V关系求得n值大小就可作为判断一个结型二极管优劣的标志。
如果PN结两边外加反向偏压(P区接负压、N区接正电压)这时在PN结空间电荷层内载流子的漂移运动大于扩散运动。
(从P区内电子向N 区运动,N区内空穴向P区运动)从而空间电荷层展宽,载流子浓度低于热平衡状态下平衡浓度。
反向PN结在反偏压比较大时空间电荷区宽度1220V某m(Ⅱ)qN0式中,0为自由空间电容率,介电常数,N0为PN结低掺杂边的凈杂质浓度。
所以在外加反向偏压VVB(反向击穿电压)时,电流I值很小,反向偏置PN结电流很小、表现很高电阻性。
当反向偏压一旦增加到某一定值VB,则反向电流瞬间骤然急速增大(如图所示),这现象叫做PN结的击穿,VB称为击穿电压。
PN结之所以在正向、反向偏置下表现出不同的电流-电压特征,主要取决于其不同的掺杂(内因),在外加偏压作用下(外因)而引起的,外加电压是通过PN结起作用的。
PN结结电容
PN结:
1)在外加正向电压时,电压大小的变化,引起空间电荷区(耗尽层)宽窄的变化,即空间电荷区正负电荷多少的变化,类似于电容充放电时极板电荷的变化,这种电容效应称之为“势垒电容”,Cb。
受主原子施主原子变成带电离子的数量变化
当PN结加反向电压时,Cb明显随u的变化而变化,利用这一特性制成变容二极管。
2)在外加正向电压大小变化时,引起耗尽层载流子(少子)浓度及数量的变化,这种电容效应称之为“扩散电容”,Cd。
3)PN结电容Cj=Cb+Cd
结面积小的为1pF左右,结面积大的为几十至几百pF,对于低频信号呈现出很大的容抗,其作用可忽略不计,因而只有在高频时才考虑结电容的作用。

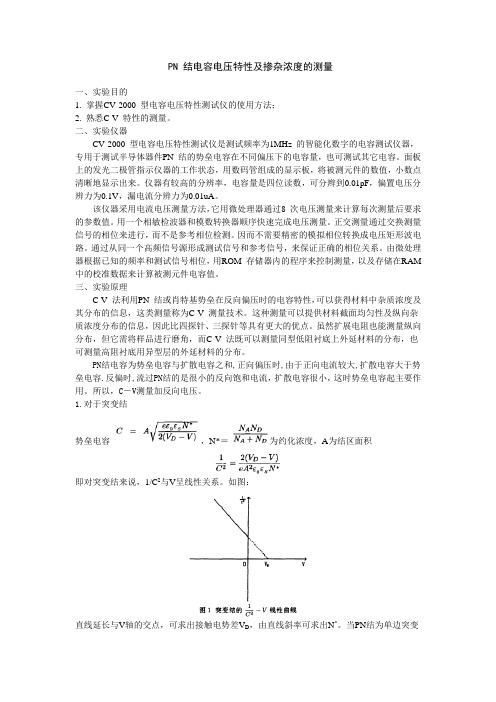

PN 结电容电压特性及掺杂浓度的测量
一、实验目的
1. 掌握CV-2000 型电容电压特性测试仪的使用方法;
2. 熟悉C-V 特性的测量。
二、实验仪器
CV-2000 型电容电压特性测试仪是测试频率为1MHz 的智能化数字的电容测试仪器,专用于测试半导体器件PN 结的势垒电容在不同偏压下的电容量,也可测试其它电容。
面板上的发光二极管指示仪器的工作状态,用数码管组成的显示板,将被测元件的数值,小数点清晰地显示出来。
仪器有较高的分辨率,电容量是四位读数,可分辫到0.01pF,偏置电压分辨力为0.1V,漏电流分辨力为0.01uA。
该仪器采用电流电压测量方法,它用微处理器通过8 次电压测量来计算每次测量后要求的参数值。
用一个相敏检波器和模数转换器顺序快速完成电压测量。
正交测量通过交换测量信号的相位来进行,而不是参考相位检测。
因而不需要精密的模拟相位转换成电压矩形波电路。
通过从同一个高频信号源形成测试信号和参考信号,来保证正确的相位关系。
由微处理器根据已知的频率和测试信号相位,用ROM 存储器内的程序来控制测量,以及存储在RAM 中的校准数据来计算被测元件电容值。
三、实验原理
C-V 法利用PN 结或肖特基势垒在反向偏压时的电容特性,可以获得材料中杂质浓度及其分布的信息,这类测量称为C-V 测量技术。
这种测量可以提供材料截面均匀性及纵向杂质浓度分布的信息,因此比四探针、三探针等具有更大的优点。
虽然扩展电阻也能测量纵向分布,但它需将样品进行磨角,而C-V 法既可以测量同型低阻衬底上外延材料的分布,也可测量高阻衬底用异型层的外延材料的分布。
PN结电容为势垒电容与扩散电容之和,正向偏压时,由于正向电流较大,扩散电容大于势垒电容.反偏时,流过PN结的是很小的反向饱和电流,扩散电容很小,这时势垒电容起主要作用。
所以,C-V测量加反向电压。
1.对于突变结
势垒电容,N*=为约化浓度,A为结区面积
即对突变结来说,1/C2与V呈线性关系。
如图:
直线延长与V轴的交点,可求出接触电势差V D,由直线斜率可求出N*。
当PN结为单边突变
结时,约化浓度可用高浓度一侧的掺杂代替。
2.缓变结
势垒电容:,G为掺杂浓度梯度。
即对线性缓变结来说,1/C3与V呈线性关系。
由直线斜率和截距可求出杂质浓度梯度G和V D。
四、实验内容与步骤
1. 测量步骤:
(1)开机
仪器安装连接好后,把电源开关按到ON 位置,电源接通,仪器执行自检程序。
如果没
有故障,测量指示灯亮。
偏置电压指示状态为(电压去),虽然偏置电压有显示,但该电压尚未加到夹具上去。
(2)连接被测件
被测件引线应相当清洁且笔直,将它插入CV-2000 测试座具即可。
若被测件引线脏,
必须先擦干净,以保证接触良好。
(3)零校准
由于温度变化或改变夹具,都会引起寄生电感变化,因此,在每天开机30 分钟后,改
变夹具或温度变化大于3℃时,都要完成零校准。
分两步完成:
I、开路零校准。
a.开机
b.在测量功能检查之后,应按[开路校准]按钮。
在电容显示屏内出现一个零,并且通过灯亮,让人体远离仪器。
按[校准触发]键并等一会,直到通过灯重新亮,开路校准完成。
II、短路零校准。
把随机附带的短路铜片插入测试槽按[短路校准]按钮,电容显示屏内出现一个5,并且通过灯亮,按[校准触发]键等一会直到通过灯重新亮,短路零校准完成。
完成后请将短路铜片拿开。
(4)测量
在零校准后按测量健,当测量指示灯亮即进入测量状态。
(5)偏置电压下测量电容
A.完成上面四个步骤后,把元件插入CV-2000 夹具,夹具的插槽电压极性为:左边插槽为(+)极,右边插槽为(-)极。
如测试三极管集电极、基极反向电压特性,如系PNP型三极管基极插入(+)插槽,集电极插入(-)插槽,如系NPN 型三极管基极插入(-)插槽,集电极插入(+)插槽然后加不同偏压即可得出不同偏压下的电容值。
如测试二极管,则二极管的“+”极插入(-)插槽,“-”极插入(+)插槽,即可得出不同偏压下的电容值。
B.粗调电位器“W1”及微调电位器“W2”的使用:
W2 的调节范围是0-V0(V0 在20V 以下,不同机器有些许差别),可精确调节每0.1V。
当测试元件反向耐压在V0 以下,可将W1 左旋至尽,单独调节W2 即可。
当测试元件反向耐压在100V 以下,则需W1、W2 配合使用,请按以下步骤进行操作:
首先测量20V 以下电容值:将W1 左旋至尽,单独调节W2 同时记录电容值,当W2右旋到头时记下电压V1。
完成后再将W2 左旋至尽,然后慢慢右旋W1 使偏压电压值显示为V1,然后慢慢调节W2,并记录电容值,当W2 右旋至尽时记下电压V2。
完成后再将W2 左旋至尽,然后右旋W1 使偏置电压显示为V2,然后慢慢调节W2,重复步骤2 即可得出100V 以内的偏置电压下的电容值。
测量二极管型号:IN4007.为线性缓变结二极管。
表1 数据记录表
1、什么是PN 结的电容效应?它有哪些应用?
注意事项
1、加偏置电压时,请不要用手触摸电极,以防触电
2、为保护下次测量的器件关机前请分别将W1、W2 左旋至尽,使偏置电压显示为0V。
3、测量时,偏置电压刚好达到时读数,即刚刚显示变为目标值时,读电容值。
