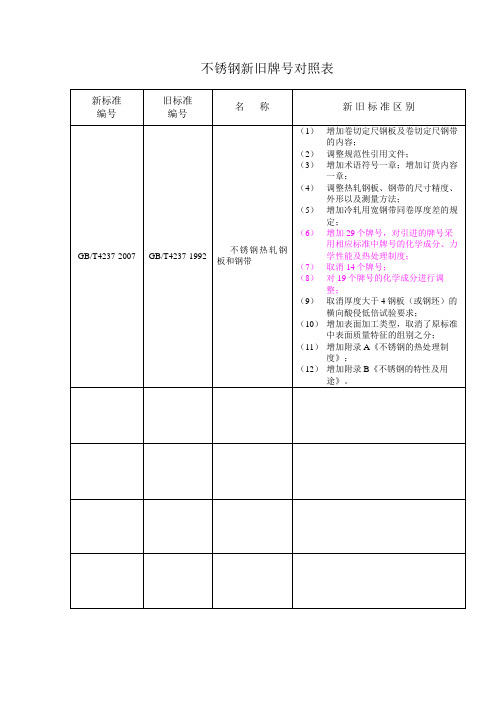

常用不锈钢新旧牌号对照表

国内钢厂发布了不锈钢新牌号标准，经过比较分析，新牌号与旧牌号标识上基本没有太大变动，主要的化学元素标里面化学元素发生变动：
1、碳（C）含量标识
1) 旧牌号：Cr之前的数字表示碳的千份之几的含量。

如201（1Cr17Mn6Ni5N）：碳（C）含量千分之一；2Cr13（420）之二和千分之七；如果C≤0.08%为低碳，标识为“0”，如（304）0Cr18Ni9；C≤0.03%为超低碳，标识为“00”，如00Cr1 2) 新牌号：Cr之前的数字表示碳（C）的万分之几的含量。

如201牌号为12Cr17Mn6Ni5N，表示碳（C）含量万分之十二（C）含量万分之六（0.06%）；316L牌号为022Cr17Ni12Mo2，表示碳（C）含量万分之二点二（0.022%）。

其它标识基本不
新牌号中碳（C）含量较之以前更加明确，对产品生产技术也有了更高的要求。

2、个别材质原料含量发生调整
3、不锈钢主要牌号对照便如下：
有太大变动，主要的化学元素标识都没有变动，只有碳含量标识和个别钢种）含量千分之一；2Cr13（420），7Cr17(440A)，分别表示碳（C）含量千分超低碳，标识为“00”，如00Cr17Ni14Mo2（316L）。

N，表示碳（C）含量万分之十二（0.12%）；304牌号为06Cr19Ni10，表示碳二（0.022%）。

其它标识基本不变。

最新国内外不锈钢牌号对不锈钢说明不锈钢的种类繁多，常温下按组织结构可分为几类： １．奥氏体型：如304、321、316、310等； ２．马氏体或铁素体型：如430、420、410等；各种不锈钢的耐腐蚀性能304是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。

301不锈钢在形变302不锈钢实质上就是含碳量更高的304不锈钢的变种，通过冷轧可使其获得较高的强度。

302B是一种含硅量较高的不锈钢，它具有较高的抗高温氧化性能。

303和303Se是分别含有硫和硒的易切削不锈钢，用因为在这类条件下，这种不锈钢具有良好的可热加工性。

304L是碳含量较低的304不锈钢的变种，用于需要焊接的场合。

较低的碳含量使得在靠近焊缝的热影响区中所析出的碳304N是一种含氮的不锈钢，加氮是为了提高钢的强度。

305和384不锈钢含有较高的镍，其加工硬化率低，适用于对冷成型性要求高的各种场合。

308不锈钢用于制作焊条。

309、310、314及330不锈钢的镍、铬含量都比较高，为的是提高钢在高温下的抗氧化性能和蠕变强度。

而30S5和310碳化物减至最少。

330不锈钢有着特别高的抗渗碳能力和抗热震性．316和317型不锈钢含有铝，因而在海洋和化学工业环境中的抗点腐蚀能力大大地优于304不锈钢。

其中，316型不锈钢321、347及348是分别以钛，铌加钽、铌稳定化的不锈钢，适宜作高温下使用的焊接构件。

348是一种适用于核动力工牌号对照表不锈钢在形变时呈现出明显的加工硬化现象，被用于要求较高强度的各种场合。

中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀）。

削不锈钢，用于主要要求易切削和表而光浩度高的场合。

303Se不锈钢也用于制作需要热镦的机件，而30S5和310S乃是309和310不锈钢的变种，所不同者只是碳含量较低，为的是使焊缝附近所析出的316型不锈钢由变种包括低碳不锈钢316L、含氮的高强度不锈钢316N以及合硫量较高的易切削不锈钢316F。

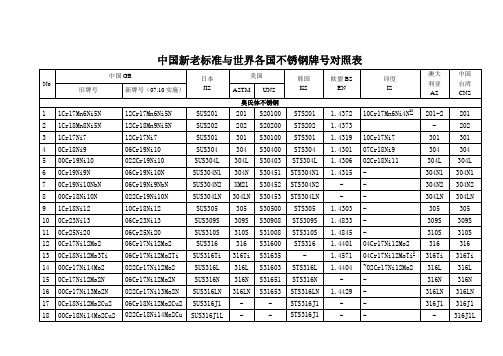

中国新老标准与世界各国不锈钢牌号对照表不锈钢焊丝A002焊接超低碳 Cr19Ni11 不锈钢或 0Cr19Ni10 不锈钢结构，如合成纤维、化肥、石油等设备A022焊接尿素及合成纤维设备A042不锈钢焊条钛钙型药皮的超低碳Cr23Ni13Mo2不锈钢焊条，可交直流两用。

由于焊缝金属中加入适量的钼，故提高了焊缝金属的抗裂性及耐腐蚀性能。

用于相同类型的超低碳不锈钢材料及异种钢焊接等。

焊前焊条须经150℃左右烘焙，尽可能采用直流电源，以免焊条发红。

A062焊接合成纤维、石油化工设备用同类型的不锈钢结构、复合钢和异种钢结构A082用于 00Cr17Ni15Si4Nb 、 00Cr14Ni17Si4 等耐浓硝酸腐蚀钢的焊接和补焊A802焊接硫酸浓度 50% 和一定工作温度及大气压力的制造合成橡胶的管道，以及 Cr18Ni18Mo2Cu2Ti 等钢种A102 钛钙型交直流金属化学成份（%）C≤0.08，Cr18.0～21.0Ni9.0～11.0 用于焊接工作温度低于300℃的耐腐蚀的OCrl9Ni9、OCrl9Ni11Ti的不锈钢结构。

A107 低氢钠型直流金属化学成份（%）C≤0.08，Cr18.0～21.0Ni9.0～11.0 用于焊接工作温度低于300℃的耐腐蚀的0Cr19Ni9型不锈钢结构，也可焊接一些可焊性较差的钢材(如高铬钢等)以及堆焊不锈钢表面层。

A132 钛钙型交直流金属化学成份（%）C≤0.08，Cr18.0～21.0Ni9.0～11.0Nb8×C～1.00 用于焊接重要的耐腐蚀，含铌稳定的0Cr19Ni11Ti型不锈钢。

A137 低氢钠型直流金属化学成份（%）C≤0.08，Cr18.0～21.0Ni9.0～11.0Nb8×C～1.00 用于焊接重要的耐腐蚀，含铌稳定的0Cr19Ni11Ti型不锈钢。

A202 钛钙型交直流金属化学成份（%）C≤0.08，Cr17.0～20.0Ni11.0～14.0,Mo2.0～3.0 用于焊接在有机和无机酸(非氧化性酸)介质中工作的0Cr18Ni12Mo2，不锈钢或作为异种钢焊接。
