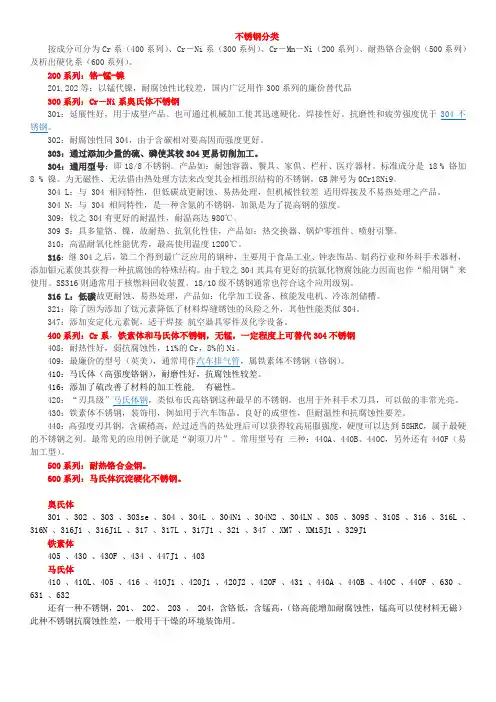

不锈钢分类按成分可分为Cr系（400系列）、Cr－Ni系（300系列）、Cr－Mn－Ni（200系列）、耐热铬合金钢（500系列）及析出硬化系（600系列）。
200系列：铬-锰-镍201,202等：以锰代镍，耐腐蚀性比较差，国内广泛用作300系列的廉价替代品300系列：Cr－Ni系奥氏体不锈钢301：延展性好，用于成型产品。
也可通过机械加工使其迅速硬化。
焊接性好。
抗磨性和疲劳强度优于304不锈钢。
302：耐腐蚀性同304，由于含碳相对要高因而强度更好。
303：通过添加少量的硫、磷使其较304更易切削加工。
304：通用型号；即18/8不锈钢。
产品如：耐蚀容器、餐具、家俱、栏杆、医疗器材。
标准成分是 18 % 铬加8 % 镍。
为无磁性、无法借由热处理方法来改变其金相组织结构的不锈钢。
GB牌号为0Cr18Ni9。
304 L：与 304 相同特性，但低碳故更耐蚀、易热处理，但机械性较差适用焊接及不易热处理之产品。
304 N：与 304 相同特性，是一种含氮的不锈钢，加氮是为了提高钢的强度。
309：较之304有更好的耐温性，耐温高达980℃。
309 S：具多量铬、镍，故耐热、抗氧化性佳，产品如：热交换器、锅炉零组件、喷射引擎。
310：高温耐氧化性能优秀，最高使用温度1200℃。
316：继304之后，第二个得到最广泛应用的钢种，主要用于食品工业、钟表饰品、制药行业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。
由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。
SS316则通常用于核燃料回收装置。
18/10级不锈钢通常也符合这个应用级别。
316 L：低碳故更耐蚀、易热处理，产品如：化学加工设备、核能发电机、冷冻剂储糟。
321：除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外，其他性能类似304。
347：添加安定化元素铌，适于焊接航空器具零件及化学设备。
400系列：Cr系，铁素体和马氏体不锈钢，无锰，一定程度上可替代304不锈钢408：耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。

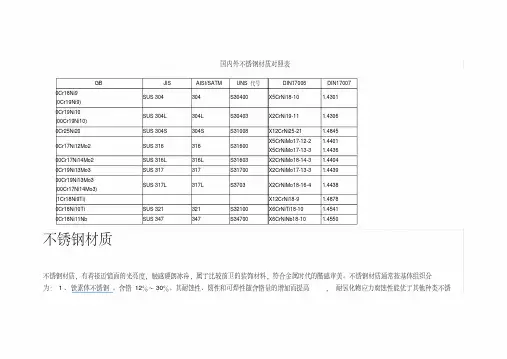

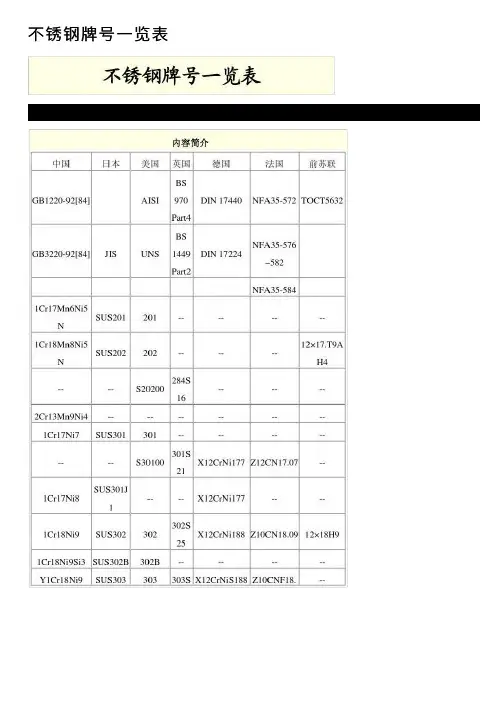

不锈钢牌号⼀览表1Cr18Ni9Ti不锈钢1Cr18Ni9Ti就是普通的不锈钢。

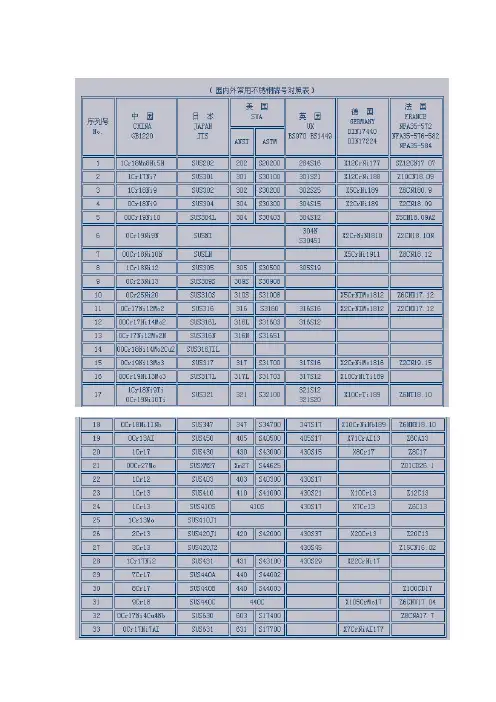

⼀、化学成分C：<=0.12 %Cr：17-19 %Ni：8-11 %Ti：5*（C%-0.02）-0.8 %⼆、机械性能抗拉强度σb(MN/m2) >=550屈服强度σs(MN/m2) >=200伸长率δ5（%）〉=40收缩率ψ（%）〉=55我国的1Cr18Ni9Ti相当于美国AISI321,0Cr18Ni9相当于AISI304，1Cr18Ni9相当于302，0Cr18Ni12Mo2Ti相当于AISI316如果⽤于700℃的⾼温，1Cr18Ni9Ti 应该是可以胜任的，因为它既是奥⽒体不锈钢，⼜是应⽤很⼴泛的奥⽒体热强钢，不过最好不要超过750℃，其热处理为固溶处理，即加热⾄1000℃以上，保温⼀定时间后⽔淬，再采⽤⾼于使⽤温度60~100℃做时效。

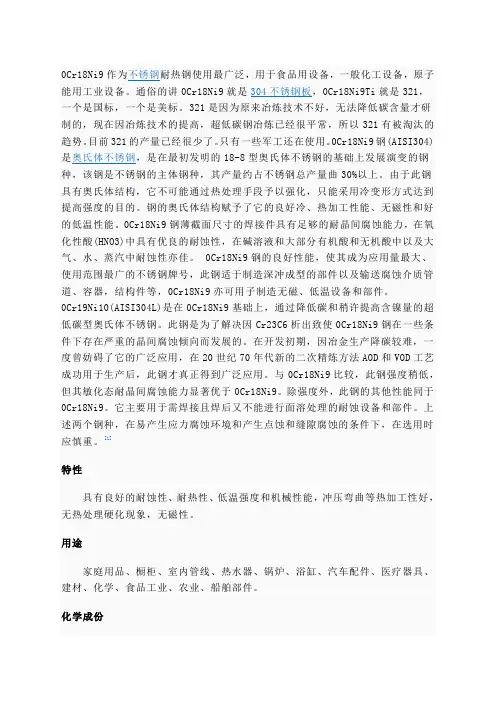

三、与0Cr18Ni9的区别两者的含碳量不⼀样，1Cr18Ni9Ti⾼。
铬、镍的含量⼀样，分别是18%和9%。
这样的话，由于0Cr18Ni9含碳量低，强度较1Cr18Ni9Ti 低，耐腐蚀性⽐1Cr18Ni9Ti好。
但是由于1Cr18Ni9Ti含有抗晶界腐蚀的钛，因此可以通过热处理提⾼它的抗晶界腐蚀能⼒。
常温常态下可以代⽤。
焊丝的选⽤| [<<][>>]１实芯焊丝的选⽤(1)埋弧焊焊丝埋弧焊时焊剂对焊缝⾦属起保护和冶⾦处理作⽤，焊丝主要作为填充⾦属，同时向焊缝添加合⾦元素，并参与冶⾦反应。
1）低碳钢和低合⾦钢⽤焊丝低碳钢和低合⾦钢埋弧焊常⽤焊丝有如下三类。
A、低锰焊丝（如H08A）：常配合⾼锰焊剂⽤于低碳钢及强度较低的低合⾦钢焊接。
B、中锰焊丝（如H08MnA,H10MnS）：主要⽤于低合⾦钢焊接，也可配合低锰焊剂⽤于低碳钢焊接。
C、⾼锰焊丝（如H10Mn2 H08Mn2Si）：⽤于低合⾦钢焊接2）⾼强钢⽤丝这类焊丝含Mn1%以上，含Mo0.3%~0.8%，如H08MnMoA、H08 Mn2MoA，⽤于强度较⾼的低合⾦⾼强钢焊接。

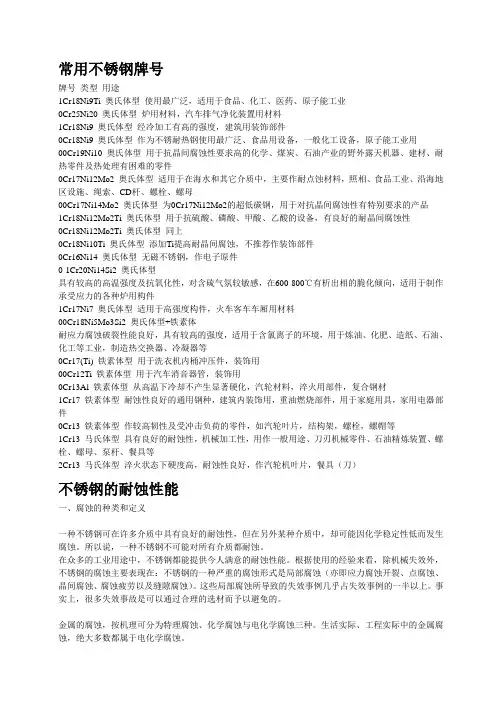

常用不锈钢牌号牌号类型用途1Cr18Ni9Ti 奥氏体型使用最广泛，适用于食品、化工、医药、原子能工业0Cr25Ni20 奥氏体型炉用材料，汽车排气净化装置用材料1Cr18Ni9 奥氏体型经冷加工有高的强度，建筑用装饰部件0Cr18Ni9 奥氏体型作为不锈耐热钢使用最广泛、食品用设备，一般化工设备，原子能工业用00Cr19Ni10 奥氏体型用于抗晶间腐蚀性要求高的化学、煤炭、石油产业的野外露天机器、建材、耐热零件及热处理有困难的零件0Cr17Ni12Mo2 奥氏体型适用于在海水和其它介质中，主要作耐点蚀材料，照相、食品工业、沿海地区设施、绳索、CD杆、螺栓、螺母00Cr17Ni14Mo2 奥氏体型为0Cr17Ni12Mo2的超低碳钢，用于对抗晶间腐蚀性有特别要求的产品1Cr18Ni12Mo2Ti 奥氏体型用于抗硫酸、磷酸、甲酸、乙酸的设备，有良好的耐晶间腐蚀性0Cr18Ni12Mo2Ti 奥氏体型同上0Cr18Ni10Ti 奥氏体型添加Ti提高耐晶间腐蚀，不推荐作装饰部件0Cr16Ni14 奥氏体型无磁不锈钢，作电子原件0-1Cr20Ni14Si2 奥氏体型具有较高的高温强度及抗氧化性，对含硫气氛较敏感，在600-800℃有析出相的脆化倾向，适用于制作承受应力的各种炉用构件1Cr17Ni7 奥氏体型适用于高强度构件，火车客车车厢用材料00Cr18Ni5Mo3Si2 奥氏体型+铁素体耐应力腐蚀破裂性能良好，具有较高的强度，适用于含氯离子的环境，用于炼油、化肥、造纸、石油、化工等工业，制造热交换器、冷凝器等0Cr17(Ti) 铁素体型用于洗衣机内桶冲压件，装饰用00Cr12Ti 铁素体型用于汽车消音器管，装饰用0Cr13Al 铁素体型从高温下冷却不产生显著硬化，汽轮材料，淬火用部件，复合钢材1Cr17 铁素体型耐蚀性良好的通用钢种，建筑内装饰用，重油燃烧部件，用于家庭用具，家用电器部件0Cr13 铁素体型作较高韧性及受冲击负荷的零件，如汽轮叶片，结构架，螺栓，螺帽等1Cr13 马氏体型具有良好的耐蚀性，机械加工性，用作一般用途、刀刃机械零件、石油精炼装置、螺栓、螺母、泵杆、餐具等2Cr13 马氏体型淬火状态下硬度高，耐蚀性良好，作汽轮机叶片，餐具（刀）不锈钢的耐蚀性能一、腐蚀的种类和定义一种不锈钢可在许多介质中具有良好的耐蚀性，但在另外某种介质中，却可能因化学稳定性低而发生腐蚀。
不锈钢牌号分组：200 系列—铬-镍-锰奥氏体不锈钢 300 系列—铬-镍奥氏体不锈钢型号 301—延展性好，用于成型产品。
也可通过机械加工使其迅速硬化。
焊接性好。
抗磨性和疲劳强度优于 304不锈钢。
型号 302—耐腐蚀性同304，由于含碳相对要高因而强度更好。
型号 303—通过添加少量的硫、磷使其较304更易切削加工。
型号 304—通用型号；即18/8不锈钢。
GB牌号为0Cr18Ni9。
型号 309—较之304有更好的耐温性。
型号 316—继304之後，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。
由于较之 304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。
SS316则通常用于核燃料回收装置。
18/10级不锈钢通常也符合这个应用级别。
[1] 型号321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似 304。
400 系列—铁素体和马氏体不锈钢型号 408—耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。
型号 409—最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。
型号 410—马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。
型号 416—添加了硫改善了材料的加工性能。
型号 420—“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。
也用于外科手术刀具，可以做的非常光亮。
型号 430—铁素体不锈钢，装饰用，例如用于汽车饰品。
良好的成型性，但耐温性和抗腐蚀性要差。
型号 440—高强度刃具钢，含碳稍高，经过适当的热处理後可以获得较高屈服强度，硬度可以达到 58HRC，属于最硬的不锈钢之列。
最常见的应用例子就是“剃须刀片”。
常用型号有三种：440A、440B、440C，另外还有440F（易加工型）。
500 系列—耐热铬合金钢。
600 系列—马氏体沉淀硬化不锈钢。
型号 630—最常用的沉淀硬化不锈钢型号，通常也叫17-4；17%Cr，4%Ni。
