下载文档原格式
各类不锈钢抗拉强度与硬度对照表
不锈钢是一种常见的金属材料，具有抗腐蚀、耐高温、强度高等优点，因此在工业制造、建筑材料等领域得到广泛应用。
不同种类的不锈钢具有不同的抗拉强度和硬度，下面是一些常见不锈钢材料的抗拉强度和硬度对照表：
1. 304不锈钢，抗拉强度约为515 MPa，硬度约为201 Brinell硬度。
2. 316不锈钢，抗拉强度约为580 MPa，硬度约为217 Brinell硬度。
3. 410不锈钢，抗拉强度约为655 MPa，硬度约为197 Brinell硬度。
4. 430不锈钢，抗拉强度约为450 MPa，硬度约为183 Brinell硬度。
需要注意的是，不同的生产标准、加工工艺和热处理方式都会对不锈钢的性能产生影响，因此以上数值仅供参考。
此外，抗拉强
度和硬度并不是不锈钢材料的唯一重要性能指标，还应考虑其耐腐蚀性、可加工性、磁性等其他方面的特性。
总的来说，选择适合的不锈钢材料需要综合考虑其各项性能指标，以满足具体工程或产品的要求。
世界各国不锈钢材料牌号对照表
世界各国的不锈钢材料牌号对照表是一个用于对比不同国家标
准的不锈钢材料牌号的参考工具。
由于不同国家和地区采用的标准
和命名方式不同，同一种不锈钢材料可能会有不同的牌号。
以下是一些常见国家的不锈钢材料牌号对照表：
1. 美国标准（ASTM），美国常用的不锈钢材料牌号以ASTM标
准命名，如ASTM A240/A240M（板材）、ASTM A276/A276M（棒材）、ASTM A312/A312M（管材）等。
2. 欧洲标准（EN），欧洲国家采用的不锈钢材料牌号以EN标
准命名，如EN 1.4301（X5CrNi18-10，常见的304不锈钢）、EN
1.4404（X2CrNiMo17-12-2，常见的316L不锈钢）等。
3. 日本标准（JIS），日本常用的不锈钢材料牌号以JIS标准
命名，如JIS SUS304（常见的304不锈钢）、JIS SUS316（常见的316不锈钢）等。
4. 中国标准（GB），中国国家标准对不锈钢材料进行了分类和
命名，如GB/T 1220（不锈钢棒材）、GB/T 3280（不锈钢冷轧薄板/钢带）等。
此外，还有其他国家和地区采用的不锈钢材料牌号对照表，如英国标准（BS）、德国标准（DIN）、法国标准（NF）等。
需要注意的是，不同国家的标准可能存在细微的差异，例如化学成分、力学性能等方面的要求可能会有所不同。
因此，在使用不锈钢材料牌号对照表时，应该根据具体的需求和标准要求进行选择和比对。
总结起来，世界各国的不锈钢材料牌号对照表提供了一种比对不同国家标准的不锈钢材料牌号的方法，帮助人们在全球范围内进行材料选择和交流。
常用不锈钢牌号对照表内容来源网络，由深圳机械展收集整理！
材料对照表(不锈钢)
美国钢铁学会是用三位数字来标示各种标准级的可锻不锈钢的。
其中：
①奥氏体型不锈钢用200和300系列的数字标示，
②铁素体和马氏体型不锈钢用400系列的数字表示。
例如，某些较普通的奥氏体不锈钢
是以201、304、316以及310为标记，
③铁素体不锈钢是以430和446为标记，马氏体不锈钢是以410、420以及440C为标
记，双相（奥氏体－铁素体），
④不锈钢、沉淀硬化不锈钢以及含铁量低于50%的高合金通常是采用专利名称或商标命
名。
4．标准的分类和分级
①国家标准GB ②行业标准YB ③地方标准④企业标准Q/CB
4-3 标准水平（分三级）Y级：国际先进水平I级：国际一般水平
H级：国内先进水平
不锈钢可以按用途、化学成分及金相组织来大体分类。
以奥氏体系类的钢由18%铬-8%镍为基本组成，各元素的加入量变化的不同，而开发各种用途的钢种。
以化学成分分类：
CR系列：铁素体系列、马氏体系列
②．CR-NI系列：奥氏体系列，异常系列，析出硬化系列。
以金相组织的分类：
①．奥氏体不锈钢
②．铁素体不锈钢
③．马氏体不锈钢
④．双相不锈钢
⑤．沉淀硬化不锈钢
内容来源网络，由深圳机械展收集整理！。
304N国标0Cr19Ni9N, 是一种含氮的不锈钢，加氮是为了提高钢的强度。
305和384 不锈钢含有较高的镍，其加工硬化率低，适用于对冷成型性要求高的地方.在304的基础上减少S、Mn，添加N元素来防止塑性降低，提高钢的强度；改善耐点腐蚀、缝隙腐蚀和间隙腐蚀性能。
应用范围：作为不锈钢使用最广泛，适用于石油、化工设备。
适用制造输酸管道、容器等。
304N2国标0Cr19Ni10NbN,与304相比添加了N、Nb为结构件用的高强度钢。
适用于：构件、路灯、水管、储水罐等。
309S(0Cr23Ni13),特性：可承受980 ℃以下反复加热，具有较高的高温强度及抗氧化性、抗渗碳性能。
用途：炉用材料。
耐热钢常用于制造锅炉、汽轮机、工业炉以及航空、石化等工业部门中在高温下工作的零部件。
310S(0Cr25Ni20/0Cr25Ni20Si2),耐热不锈钢,国内牌号0Cr25Ni20,美国牌号310S,又称2520,用于耐高温炉管制造主要特征：奥氏体型不锈钢。
用途举例: 抗氧化性好等。
特性：适于制作各种炉用构件、最高温度1200 ℃，连续使用温度1150 ℃。
用途：炉用材料，汽车净化装置用材料。
315J1特性：与316相当的耐腐蚀性的省钼不锈钢，在日本国内已代替316得到广泛使用，使用结果反映良好，且价格低廉，同比316便宜几千元/吨，具有很高性价比。
用途：航空器、排管、锅炉汽包。
316L国标00Cr17Ni14Mo2,作为316钢种的低C系列,除与316钢的有相同的特性外,其抗晶界腐蚀性优.应用在：316钢的特别用途中对抗晶腐蚀有特别要求的产品。
Φ8－Φ200 规格齐全、现货存放。
可定尺供货。
海水里用设备、化工、染料、造纸、草酸、肥料等生产设备;照像、食品工业、沿海地区设施、绳索、CD杆、螺栓、螺母.316Ti(0Cr18Ni12Mo2Ti)：国标0Cr18Ni12Mo2Ti,316Ti是在SUS316钢中添加Ti来改善抗晶间腐蚀性能。
不锈钢管的洛氏硬度、布氏硬度等硬度对照表和换算方法以下资料由：天津武进不锈钢制品销售有限公司提供一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1. 布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2. 洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm 的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3. 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C 使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。

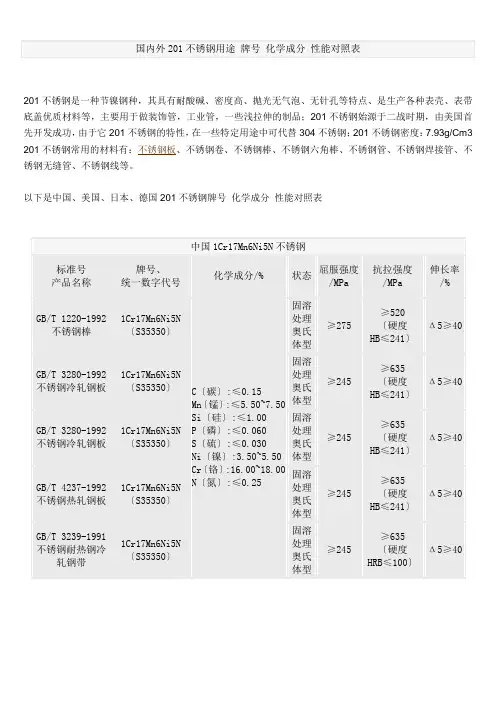

201不锈钢是一种节镍钢种，其具有耐酸碱、密度高、抛光无气泡、无针孔等特点、是生产各种表壳、表带底盖优质材料等，主要用于做装饰管，工业管，一些浅拉伸的制品；201不锈钢始源于二战时期，由美国首先开发成功，由于它201不锈钢的特性，在一些特定用途中可代替304不锈钢；201不锈钢密度：7.93g/Cm3 201不锈钢常用的材料有：不锈钢板、不锈钢卷、不锈钢棒、不锈钢六角棒、不锈钢管、不锈钢焊接管、不锈钢无缝管、不锈钢线等。
以下是中国、美国、日本、德国201不锈钢牌号化学成分性能对照表
学习文档仅供参考。
