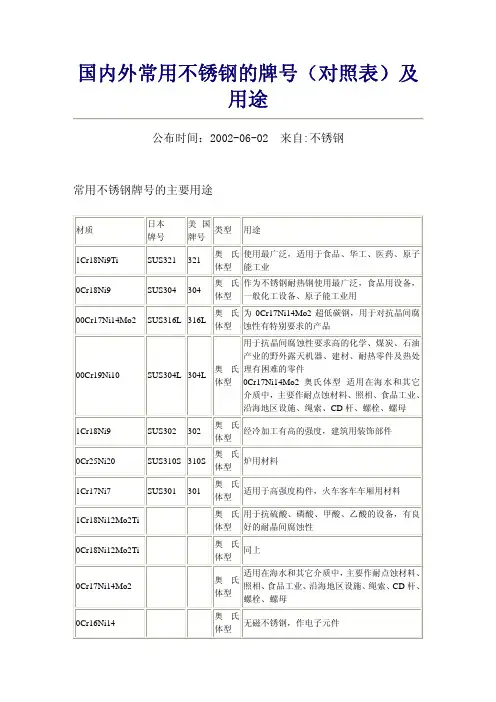

常用不锈钢牌号中外对照表讲解

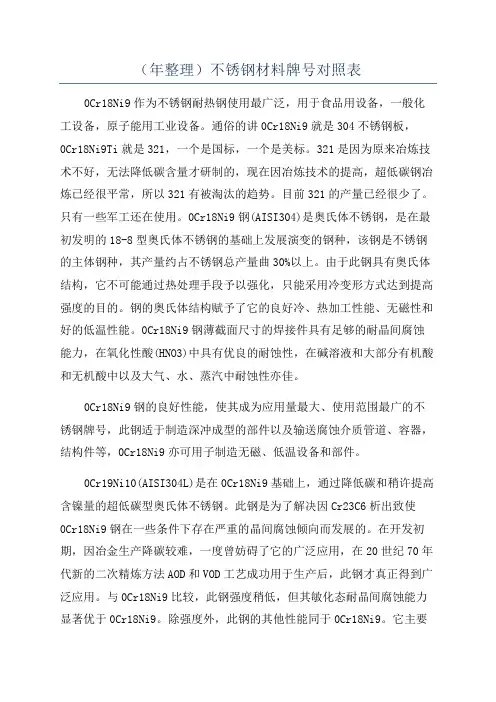

（年整理）不锈钢材料牌号对照表0Cr18Ni9作为不锈钢耐热钢使用最广泛，用于食品用设备，一般化工设备，原子能用工业设备。

通俗的讲0Cr18Ni9就是304不锈钢板，0Cr18Ni9Ti就是321，一个是国标，一个是美标。

321是因为原来冶炼技术不好，无法降低碳含量才研制的，现在因冶炼技术的提高，超低碳钢冶炼已经很平常，所以321有被淘汰的趋势。

目前321的产量已经很少了。

只有一些军工还在使用。

0Cr18Ni9钢(AISI304)是奥氏体不锈钢，是在最初发明的18-8型奥氏体不锈钢的基础上发展演变的钢种，该钢是不锈钢的主体钢种，其产量约占不锈钢总产量曲30%以上。

由于此钢具有奥氏体结构，它不可能通过热处理手段予以强化，只能采用冷变形方式达到提高强度的目的。

钢的奥氏体结构赋予了它的良好冷、热加工性能、无磁性和好的低温性能。

0Cr18Ni9钢薄截面尺寸的焊接件具有足够的耐晶间腐蚀能力，在氧化性酸(HNO3)中具有优良的耐蚀性，在碱溶液和大部分有机酸和无机酸中以及大气、水、蒸汽中耐蚀性亦佳。

0Cr18Ni9钢的良好性能，使其成为应用量最大、使用范围最广的不锈钢牌号，此钢适于制造深冲成型的部件以及输送腐蚀介质管道、容器，结构件等，0Cr18Ni9亦可用子制造无磁、低温设备和部件。

0Cr19Ni10(AISI304L)是在0Cr18Ni9基础上，通过降低碳和稍许提高含镍量的超低碳型奥氏体不锈钢。

此钢是为了解决因Cr23C6析出致使0Cr18Ni9钢在一些条件下存在严重的晶间腐蚀倾向而发展的。

在开发初期，因冶金生产降碳较难，一度曾妨碍了它的广泛应用，在20世纪70年代新的二次精炼方法AOD和VOD工艺成功用于生产后，此钢才真正得到广泛应用。

与0Cr18Ni9比较，此钢强度稍低，但其敏化态耐晶间腐蚀能力显著优于0Cr18Ni9。

除强度外，此钢的其他性能同于0Cr18Ni9。

它主要用于需焊接且焊后又不能进行面溶处理的耐蚀设备和部件。

不锈钢牌号分组：200 系列—铬-镍-锰奥氏体不锈钢 300 系列—铬-镍奥氏体不锈钢型号 301—延展性好，用于成型产品。

也可通过机械加工使其迅速硬化。

焊接性好。

抗磨性和疲劳强度优于 304不锈钢。

型号 302—耐腐蚀性同304，由于含碳相对要高因而强度更好。

型号 303—通过添加少量的硫、磷使其较304更易切削加工。

型号 304—通用型号；即18/8不锈钢。

GB牌号为0Cr18Ni9。

型号 309—较之304有更好的耐温性。

型号 316—继304之後，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。

由于较之 304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。

SS316则通常用于核燃料回收装置。

18/10级不锈钢通常也符合这个应用级别。

[1] 型号321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似 304。

400 系列—铁素体和马氏体不锈钢型号 408—耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。

型号 409—最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。

型号 410—马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。

型号 416—添加了硫改善了材料的加工性能。

型号 420—“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。

也用于外科手术刀具，可以做的非常光亮。

型号 430—铁素体不锈钢，装饰用，例如用于汽车饰品。

良好的成型性，但耐温性和抗腐蚀性要差。

型号 440—高强度刃具钢，含碳稍高，经过适当的热处理後可以获得较高屈服强度，硬度可以达到 58HRC，属于最硬的不锈钢之列。

最常见的应用例子就是“剃须刀片”。

常用型号有三种：440A、440B、440C，另外还有440F（易加工型）。

500 系列—耐热铬合金钢。

600 系列—马氏体沉淀硬化不锈钢。

型号 630—最常用的沉淀硬化不锈钢型号，通常也叫17-4；17%Cr，4%Ni。

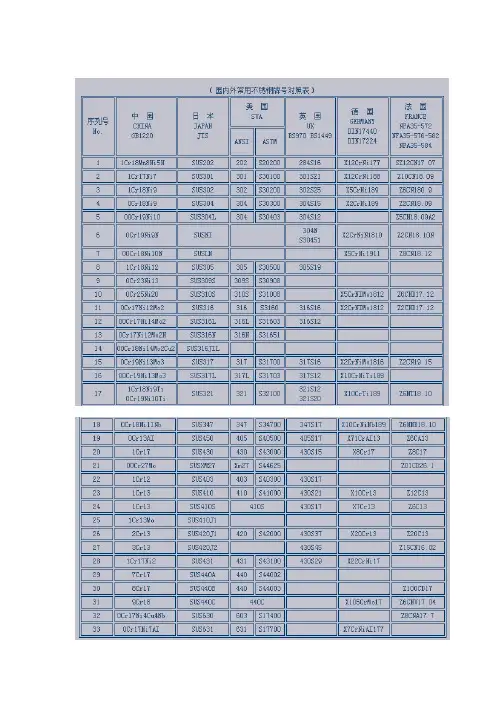

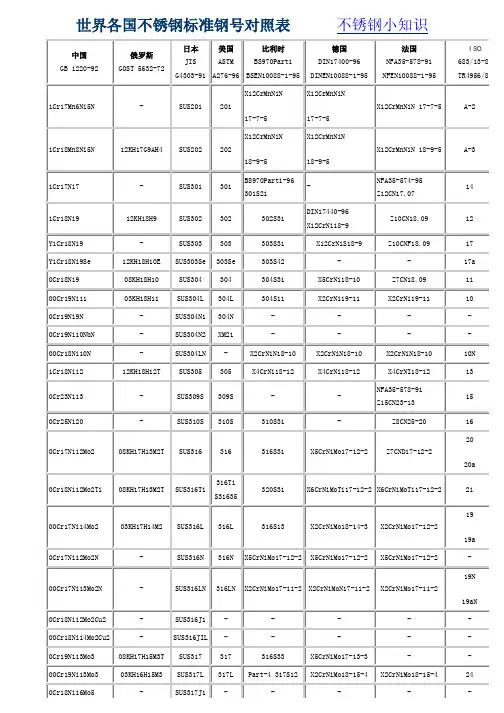

世界各国不锈钢材料牌号对照表
世界各国的不锈钢材料牌号对照表是一个用于对比不同国家标
准的不锈钢材料牌号的参考工具。

由于不同国家和地区采用的标准
和命名方式不同，同一种不锈钢材料可能会有不同的牌号。

以下是一些常见国家的不锈钢材料牌号对照表：
1. 美国标准（ASTM），美国常用的不锈钢材料牌号以ASTM标
准命名，如ASTM A240/A240M（板材）、ASTM A276/A276M（棒材）、ASTM A312/A312M（管材）等。

2. 欧洲标准（EN），欧洲国家采用的不锈钢材料牌号以EN标
准命名，如EN 1.4301（X5CrNi18-10，常见的304不锈钢）、EN
1.4404（X2CrNiMo17-12-2，常见的316L不锈钢）等。

3. 日本标准（JIS），日本常用的不锈钢材料牌号以JIS标准
命名，如JIS SUS304（常见的304不锈钢）、JIS SUS316（常见的316不锈钢）等。

4. 中国标准（GB），中国国家标准对不锈钢材料进行了分类和
命名，如GB/T 1220（不锈钢棒材）、GB/T 3280（不锈钢冷轧薄板/钢带）等。

此外，还有其他国家和地区采用的不锈钢材料牌号对照表，如英国标准（BS）、德国标准（DIN）、法国标准（NF）等。

需要注意的是，不同国家的标准可能存在细微的差异，例如化学成分、力学性能等方面的要求可能会有所不同。

因此，在使用不锈钢材料牌号对照表时，应该根据具体的需求和标准要求进行选择和比对。

总结起来，世界各国的不锈钢材料牌号对照表提供了一种比对不同国家标准的不锈钢材料牌号的方法，帮助人们在全球范围内进行材料选择和交流。

SUS304L与SUS304特性及化学成分含碳量不一样。

SUS304L具备SUS304所有特性；耐腐蚀性和耐热性优良；焊接后或消除应力后，亦能保持良好耐腐蚀性；深冲性，抛光性优良。

应用于抗晶间耐腐蚀性高的化学、煤炭、石油环境中的器械和设备；露天装饰材料、耐热零件及热处理有困难的零件。

SUS304L含碳量≤0.03SUS304是奥氏体基本钢种，用途最为广泛.耐腐蚀性和耐热性优良；低温强度和机械性能优良；单相奥氏体组织，无热处理硬化现象(无磁性，使用温度-196至-800℃)。

SUS304含碳≤0.08东莞伟鑫不锈钢材料有限公司是一家批发兼零售的企业公司，专业经营各种进口、国产一级品牌的精密环保不锈钢带（卷带、卷料、带材）、不锈钢棒（六角棒、方棒、易车棒、研磨棒）、不锈钢线（螺丝线、弹簧线、车轴线、全软线）、不锈钢管（无缝管、装饰管、工业管）、不锈钢板（不锈钢中厚板、不锈钢卷板、不锈钢8K板）本公司始终秉承“高品质满足高要求”的经营宗旨，坚持“完美品质值得信赖”的企业发展理念同时以快捷、高效和完善的售后服务结合与客户共命运的“供应链式”营销，以专业的角度，协助客户选择最合适的不锈钢材料，有效的降低了生产成本，提高了市场竞争力。

赢得了广大用户的赞誉，建立了长期稳定的不锈钢材料供应关系。

产品符合中国GB，美国ASTM、日本JIS等规范，所有出厂产品都有RoHS指令的SGS报告和材质证明。

主要品牌有：新日铁、JFE、住友、宝钢、浦项、象牌、日钢、太钢、张浦、联众、克虏伯等。

不锈钢带材规格：宽度4mm～1550mm 厚度0.025mm～4mm材质：SUS201、202、301、304、304L、316、316L、310、310S、420、430表面：2B、BA、8K镜面，拉丝不锈钢棒材规格：Ф2mm～Ф280mm材质：SUS202、301、303、303F、304、304L、316、316L、310、310S、321不锈钢线材规格：Ф0.02mm～Ф12mm材质：SUS202、304、304HC、302、302HQ、316、316L、316Ti、310、310S、420、430等不锈钢六角棒规格：H2mm～H90mm材质：SUS202、303、303F、304、304L、316、316F、316L、310、310S、321不锈钢板材规格：0.4mm～80mm材质：SUS201、202、301、303、304、304L、316、316L等。

各国不锈钢牌号及化学成分对照表一、304材质（奥氏体不锈钢）
二、304L材质
三、304H材质（奥氏体不锈钢）
四、316L材质（奥氏体不锈钢）
五、316H材质（奥氏体不锈钢）
六、316Ti材质（奥氏体不锈钢）
七、F321材质（奥氏体不锈钢）
1、中国统一数字代号：S32168，新牌号：06Cr18Ni11Ti
八、347、347H材质（奥氏体不锈钢）
九、317材质（奥氏体不锈钢）
十、S22053材质（奥氏体-铁素体型双相不锈钢）
十一、 S32750材质（奥氏体-铁素体型双相不锈钢）
3、欧盟钢号：1.4410，钢名：X2CrNiMoN25-7-4
十二、 S32760材质（奥氏体-铁素体型双相不锈钢）
十三、254SMO材质（奥氏体不锈钢）
3、欧盟钢号：1.4547，钢名：X1CrNiMoCuN20-18
十四、904L材质（超级奥氏体不锈钢）
3、欧盟钢号：1.4539，钢名：X1NiCrMoCu25-20-5
十五、17-4 PH（630合金）（沉淀硬化型不锈钢）
3、欧盟钢号：1.4539，钢名：X5CrNiCu Nb16-4
十六、马氏体不锈钢：431。

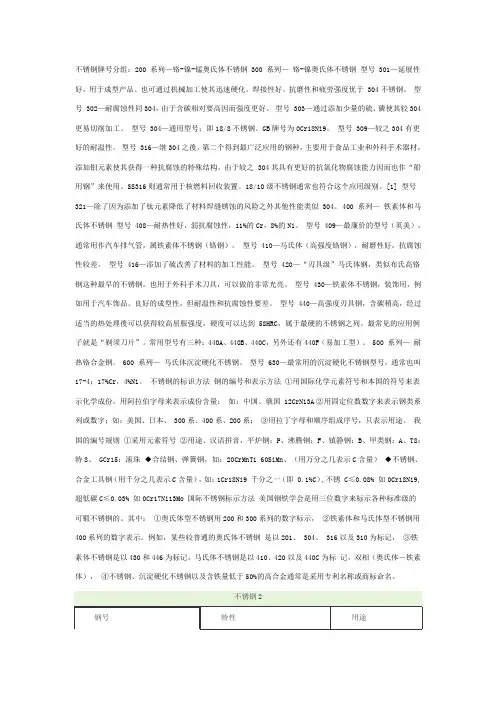

世界各国不锈钢牌号对照表基本简单分类：按成分可分为Cr系（SUS400）、Cr－Ni系（SUS300）、Cr－Mn－Ni（SUS200）及析出硬化系（SUS600）。

200系列—铬-镍-锰奥氏体不锈钢300系列—铬-镍奥氏体不锈钢型号301—延展性好，用于成型产品。

也可通过机械加工使其迅速硬化。

焊接性好。

抗磨性和疲劳强度优于304不锈钢。

型号302—耐腐蚀性同304，由于含碳相对要高因而强度更好。

型号303—通过添加少量的硫、磷使其较304更易切削加工。

型号304—通用型号；即18/8不锈钢。

最新国标牌号为06Cr19Ni10。

型号309—较之304有更好的耐温性。

型号316—继304之後，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。

由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。

SS316则通常用于核燃料回收装置。

18/10级不锈钢通常也符合这个应用级别。

型号321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。

400系列—铁素体和马氏体不锈钢型号408—耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。

型号409—最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。

型号410—马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。

型号416—添加了硫改善了材料的加工性能。

型号420—“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。

也用于外科手术刀具，可以做的非常光亮。

型号430—铁素体不锈钢，装饰用，例如用于汽车饰品。

良好的成型性，但耐温性和抗腐蚀性要差。

型号440—高强度刃具钢，含碳稍高，经过适当的热处理後可以获得较高屈服强度，硬度可以达到58HRC，属于最硬的不锈钢之列。

最常见的应用例子就是“剃须刀片”。

常用型号有三种：440A、440B、440C，另外还有440F（易加工型）。

500系列—耐热铬合金钢。

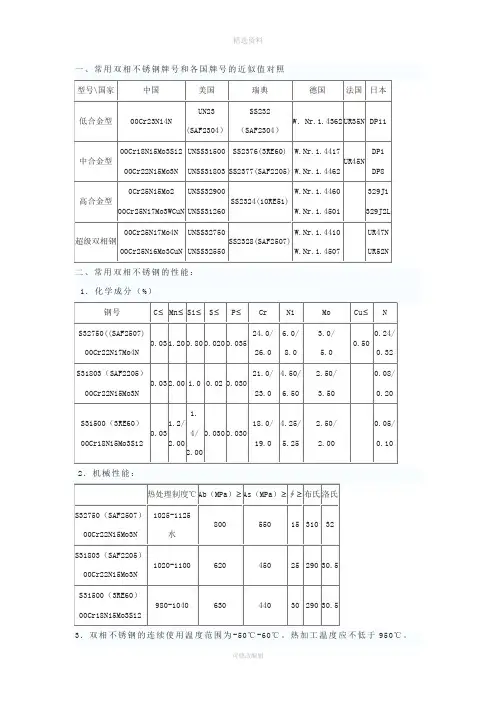

4. 双相不锈钢（DSS）代表牌号的主要化学成分和孔蚀抗力当量值见下表双相不锈钢（DSS）代表牌号的主要化学成分和孔蚀抗力当量值5.双相钢(00CrNi5Mo3N)在海水中的耐蚀特性及阴极保护的必要性1）腐蚀特性分析双相钢(00CrNi5Mo3N)在40度以上浓海水中，金属的五种腐蚀类型均有可能发生，包括全面腐蚀、应力腐蚀、晶间腐、蚀点腐蚀以及缝隙腐蚀。

以下按腐蚀类型，说明双相钢(00CrNi5Mo3N)在40度以上浓海水中环境下的耐蚀能力。

（说明：00CrNi5Mo3N基本与2205双相钢等同，以下不再说明）。

A.全面腐蚀全面腐蚀(又称均匀腐蚀) 是指在整个合金材料表面上以比较均匀的方式所发生的腐蚀现象。

就双相不锈钢(00CrNi5Mo3N)在此方面的应用来讲，其抗全面腐蚀能力基本没有问题。

B.应力腐蚀机械设备零件在应力(拉应力) 和腐蚀介质的联合作用下，将出现低于材料强度极限的脆性开裂现象，导致设备和零件失效，这种现象称为应力腐蚀开裂。

双相不锈钢(00CrNi5Mo3N)因其含有连续稳定的铁素体，不易发生相应腐蚀。

C.晶间腐蚀沿着材料晶粒间界先行发生的腐蚀，使晶粒之间丧失结合力的局部破坏现象，称为晶间腐蚀。

由于双相不锈钢(00CrNi5Mo3N)的含碳量都很低的缘故，基本不发生晶间腐蚀或者腐蚀程度几乎可以忽略。

D.点腐蚀图1 双相不锈钢2205的点腐蚀与温度及Cl-离子浓度的关系如果腐蚀仅仅集中在设备的某些特定点域，并在这些点域形成向深处发展的腐蚀小坑，而金属的大部分表面仍保持钝性的腐蚀现象，称为点腐蚀。

由图1可知，仅就点腐蚀而言，双相不锈钢(00CrNi5Mo3N)的点腐蚀与温度及Cl-离子浓度存在一定相关性。

一般认为：双相钢(00CrNi5Mo3N)则可用于较低离子浓度环境(Cl- 低于18 g/ L) ，而正常海水中Cl-浓度为19.673 g/L(参考：《海洋手册》，郭琨编著，海洋出版社，1984年)，用于滨海电厂的循环水泵，特别是循环水是非直排循环使用情况下，Cl-会反复被富集，其浓度大大超出普通海水中Cl-浓度19.673 g/L，同时温度也会高于正常的自然气候下的海水温度。
