PVC线槽规格标准一、概述PVC线槽是一种常用于电缆布线的材料，广泛应用于建筑、工业和住宅等领域。
本文将深入探讨PVC线槽的规格标准，包括其常见规格、材质要求、安装要点以及质量检验方法等内容。
二、常见规格PVC线槽的规格通常包括宽度、高度和长度三个方面。
以下是常见的PVC线槽规格：1. 宽度PVC线槽的宽度通常有25mm、32mm、38mm、50mm和75mm等多种选择。
2. 高度PVC线槽的高度一般有16mm、20mm、25mm、32mm和40mm等多种规格，根据电缆的数量和尺寸选择合适的高度。
3. 长度PVC线槽的长度一般为2米或4米，有些特殊需求下还可以定制其他长度。
三、材质要求PVC线槽的材质主要是聚氯乙烯（PVC），具有良好的绝缘性能和耐腐蚀性。
以下是对PVC线槽材质的一些要求：1. 硬度PVC线槽的材质应具有一定的硬度，能够承受一定的负载和压力。
2. 耐磨性PVC线槽的表面应具有一定的耐磨性，能够长时间使用而不损坏。
3. 耐候性PVC线槽的材质应具有较好的耐候性，能够在室内和室外环境下长期使用而不变质。
4. 阻燃性PVC线槽的材质应具有一定的阻燃性能，以减少火灾发生的风险。
四、安装要点在安装PVC线槽时，有一些要点需要注意，以确保安装质量和使用效果：1. 线槽的选择根据需要布线的电缆数量和尺寸，选择合适的PVC线槽规格，确保能够容纳所有电缆。
2. 固定方式PVC线槽可以采用螺丝固定和胶水固定两种方式。
螺丝固定适用于固定在墙面或地面上，而胶水固定适用于固定在吊顶上。
3. 弯曲处理当需要在布线过程中出现弯曲时，可以通过切割线槽进行弯曲处理，确保电缆的整齐布线。
4. 接地处理在安装PVC线槽时，需要进行接地处理，以保证安全可靠的电气连接。
五、质量检验方法为了确保PVC线槽的质量合格，可以采用以下检验方法：1. 外观检查对PVC线槽进行外观检查，检查其表面是否平整、无气泡、无明显的色差等。
2. 尺寸测量使用测量工具对PVC线槽的宽度、高度和长度进行准确测量，与规格标准进行对比。
PVC线槽规格
GS PVC线槽总汇
PVC线槽的品种规格很多，从型号上讲有：PVC-20系列、PVC-25系列、PVC-25F 系列、PVC-30系列、PVC-40系列、PVC-40Q系列等。
从规格上讲有：20mm*12mm,25mm*12.5mm,25mm*25mm,30mm*15mm,40mm*20mm等。
PVC电线槽（24X14）
PVC电线槽（24X14）
产品简介
誉塑产品具有以下特点：
难燃绝缘，高抗冲击力，低毒气性，耐酸等优良特点。
绝缘性强，环保美观，正确使用的情况下寿命可达50年。
适用于建筑装修工程，家庭水电工程，建筑防火，电信电力等安装工程。
产品有多样档次，以适应不同层次或区域的需求。
PVC线槽及配件规格齐全，可配合各种设计和施工要求，可按客户要求提供字样印刷在槽身。
欢迎各地经销代理商，批发或零售商等接洽。
方形线槽是一种用于布线的电缆槽，其规格多样，以适应不同场景和需求。
一般来说，常见的规格包括以下几种：10×10mm：这种规格的方形线槽一般用于电话线、电缆电线等小型线缆的铺设。
20×20mm：适用于一些智能家居系统中的控制线等。
25×25mm、30×30mm、40×40mm：这些规格的方形线槽适用于中小型建筑物中的弱电系统，比如监控摄像头的电源线等。
此外，还有50×50mm、60×60mm、80×80mm、100×100mm等更大尺寸的方形线槽，适用于需要容纳更多或更大电缆的场合。
这些规格的线槽宽度和高度相等，便于安装和布线。
另外，根据线槽的材质不同，还可以分为塑料线槽、铝合金线槽、钢铁线槽和不锈钢线槽等。
用户可以根据实际需求和装修风格选择适合的线槽规格和材质。
总之，在选择方形线槽时，应根据电缆的数量和线径、使用环境、安全要求等因素进行综合考虑，选择最合适的规格和材质。
同时，在安装过程中也应注意安装位置、规格、槽口封闭等细节，以确保线路的整洁、美观和安全。
不同材质的方形线槽各有其优缺点，以下是一些常见材质的线槽及其特点：PVC线槽：优点：PVC线槽具有阻燃、绝缘、耐腐蚀、耐磨损等特点，成本低廉，应用范围广泛。
此外，PVC线槽的造型多样，安装简便，适用于各种布线环境。
缺点：PVC材质线槽的塑化剂含量较高，易老化变质，严重的话还会产生有害气体。
同时，其载流能力和断裂强度较低，不适合长距离的高负荷电流传输。
ABS线槽：优点：ABS线槽具有良好的机械强度和硬度，同时也具有阻燃、防电磁干扰等特点。
它的性价比相对较高，是常见的线槽材质之一。
缺点：ABS线槽的耐腐蚀能力较弱，不耐酸碱物质的侵蚀，严重时会导致线槽老化变形。
钢制线槽：铝合金线槽：优点：铝合金线槽具有重量轻、优良的导电性、强度高等优点。
其表面经过氧化处理，增强了抗腐蚀能力。
布线系统中除了线缆外,槽管是一个重要的组成部分.可以说,金属槽,PVC槽,金属管,PVC管是综合布线系统的基础性材料.在综合布线系统中使用的线槽主要有以下几件种:◆金属槽和附件◆金属管和附件◆PVC塑料槽和附件◆PVC塑料管和附件现叙述如下.一,金属槽和塑料槽金属槽由槽底槽盖组成,每根槽一般长度为2M,槽与槽连接时应使用相应尺寸的铁板和螺丝固定.槽的外形如图7-1所示.槽盖槽底图7-1槽的外形在综合布线系统中一般使用的金属槽的规格有50㎜×100㎜,100㎜×100㎜,100㎜×200㎜,100㎜×300㎜,200㎜×400㎜等多种规格.塑料槽的外形与图7-1类似,但它品种规格更多,从型号上分有PVC-20系列,PVC-25系列,PVC-25F系列,PVC-30系列,PVC-50系列,PVC-40系列等等. 从规格上分有20㎜×12㎜,25㎜×12.5㎜,25㎜×25㎜,30㎜×15㎜,40㎜×20㎜等等.与PVC槽配套的附件有阳角,阴角,直转角,平三角,顶三角,左三角,右三角,连接头,终端头和接线盒(暗盒,明盒)等.二,金属管和塑料管金属管用于分支结构暗埋的线路,它的规格上分有D16,D20,D25,D32,D40,D50,D63,D25,D110,等规格.在金属管内穿线比线槽布线难度更大一些,在选择金属管时要注意选择管径大一点.一般管内填充物占30%左右,以便于穿线.金属管还有一种是软管(蛇皮管),供不便于弯曲的地方使用.塑料管在产品中分为两大类,即PE阴燃导管和PVC阴燃导管.PE阻燃导管是一种塑制半硬导管,按外径分有D16,D20,D25,D32,四种规格.它的外观为白色,具有强度高,而腐蚀,绕性好,内壁光滑等优点,明,暗装穿线兼用.它可以盘为单位,每盘重为25㎏.PVC阻燃导管是一种以聚氯乙烯树脂为主要原料,国入适量的助剂,经加工设备剂压成型的刚性导管.小管径PVC阻燃际管可在常温下进行弯曲,便于用户使用,按外径分有D16,D20,D25,D32,D40,DD45,D63,D25,和D110等规格.与PVC管安装配套的附件有接头,螺圈,弯头,弯管弹簧,一通接线盒,二通接线盒,三通接线盒,四通接线盒,开口卡,专用截管器和PVC粗合剂等.三,桥架桥架是布线行业的一个术语,是建筑物内布线不可缺少的一部分.桥架分为普通型桥架,重型桥架和槽式桥架.在普通型架中还可分为普通型桥架,直边普通型桥架.在普通桥架中,有以下主要配件供组合:梯架,弯通,三通,四通,多节二通凸弯通,凹弯通调高板,端各联结板,调宽板,垂直转角联接件,联接板,小平转角联结板的隔离板等.在直边普通型桥架中有以下主要配件供组合:梯架,弯通,三通,四通,多节二通凸弯通,凹弯通调高板,盖板,弯通盖板,三通盖板,四通盖板,凸弯通盖板,凹弯通盖板,花孔托盘,花孔弯通,花孔四通托盘,联结板,垂直转角联接板,小平转角联结板,端向联接板护板,隔离板,调宽板和端头挡板等.重型桥架,槽式桥架要网络布线中很少使用,这里就不再叙述.四,槽管的线缆铺设槽管的线缆铺设主要有4种方法采用电缆桥架或线槽和预埋钢管结合的方式(1)电缆桥架宜高出地面2.2 M以上;桥架顶部距顶棚其它障碍物不应小于0.3M;桥架宽度不宜小于0.1M;桥架内横断面的填充率不应超不定期50%.(2)电缆桥架内缆架内缆线垂直铺设时,在缆线的上端和每间隔约1.5M处应固定在桥架的支架上;水平铺设时,在缆线的首,尾,拐弯处和每间隔2M-3M处进行固定.(3)电缆线槽宜高出地面2.2M以上.在吊顶内设置时,槽盖开启应保持80MM的垂直净空,线槽截面利用率不应超过50%.(4)布放线槽缆线要以不绑扎:槽内缆线应顺直,尽量不交叉;缆线不应溢出线槽,在缆线进出线槽部位,拐弯处应绑扎固定.垂直线槽布放缆线应在每间隔1.5M处固定在缆线支架上.(5)在水平,垂直桥架和垂直线槽中铺设缆线时,应对缆线进行绑扎.绑扎间距不宜大于1.5M,扣间距应均匀,松紧适度.设置缆线桥架和缆线槽支撑保护要求.桥架水平铺设时,支撑间距一般为1M-1.5M,垂直铺设时固定在建筑物体上面间距宜小于2M.金属线槽铺设时,如是支架或吊架,则在线槽接头处,离分线槽两端口0.5M处和拐弯转变处固定间距为1M-1.5M.塑料线槽槽底固定点间距一般0.8M-1M.预埋金属线槽支撑保护方式在建筑物中可使用不同尺寸的预埋线槽,按一层或两层设置,应至少预埋两根以上;槽截面高度不宜超过25㎜.线槽直埋长度超过6M或在线槽路由交叉,转变时宜设置拉线盒,以便于布放缆线和维修.拉线盒盖应能开启,并与地面齐平,盒盖处应采取防水措施.线槽宜采用金属管引入分线盒内.预埋金属线槽.预埋暗议定书支撑保护方式暗管宜采用金属管,预在墙体中间的暗管内径不宜超过50㎜;楼板中的暗管内径宜为15㎜-25㎜.在直线布管30M处应设置暗线箱等装置.暗管的转弯角度应大于90°,在路径上每根暗管的转弯不多于两个,并不应用有S 弯出现.弯曲布管时,在每隔15M处应设置暗线箱等装置.暗管转管转变的曲率半径不应小于该管外径的6倍,暗管外径大于50㎜时,不应小于10倍.暗管管口应光滑,并加有绝缘套管,管口伸出部位应为25㎜-50㎜.格形线槽和沟槽结合时,铺设缆线支撑保护的要求沟槽和格形槽必须勾通.沟槽盖板可开启,并与地面齐平,盖板和插座出口处应采取防水措施.沟槽的宽度宜小于600㎜.铺设活动地板的缆线时,活动地板内净空不应小于150㎜;活动地板内如果作为通风系统的风道使用时,地板内净空不小于300㎜.采用公用立柱作为吊顶支撑时,可在立柱中布放缆线,支柱支撑点应避开沟槽和线槽对应位置,支撑应牢固.不同种类的缆线布线在金属槽内应同时槽分隔(用金属板隔开)布放.金属线槽拉线应符合设计要求.干线子系统缆线铺设支撑保护应符合下列要求:◆缆线不得布放要电梯或管道竖井中.◆干线通道间应勾通.◆竖井中缆线穿过每层楼板的孔洞为矩形或圆形.矩形孔洞尺寸不宜小于300㎜×100㎜;圆形孔洞处应至少安装三根圆形钢管,管径不宜小于100㎜.(7)在工作区的信息点位置和缆线铺设方式未定的情况下,或工作区采用地毯下布放缆线时,工作区应设置交接箱,服务面积约为80平方厘米.。
镀锌线槽规格尺寸1. 25mm×50mm镀锌线槽：25mm×50mm镀锌线槽是一种较小尺寸的线槽，适用于轻负荷的电缆敷设。
它通常用于办公室、商场等需要接通电源和通信线路的场所。
由于其尺寸相对较小，安装方便，适用于有限空间的敷设。
2. 50mm×50mm镀锌线槽：50mm×50mm镀锌线槽是一种常见的线槽规格尺寸，适用于一般的电缆敷设。
它具有较大的容纳空间，可满足较多电缆的敷设需要。
常见的应用场所包括工厂、仓库等需要大量电缆布线的地方。
3. 75mm×50mm镀锌线槽：75mm×50mm镀锌线槽是一种较大尺寸的线槽，适用于较重负荷的电缆敷设。
它具有更大的容纳空间，可用于电力设备、工业设备等较大功率的电缆布线。
该规格线槽通常应用于工厂、发电厂等场所。
4. 100mm×50mm镀锌线槽：100mm×50mm镀锌线槽是一种大型的线槽规格尺寸，适用于大型工程项目的电缆敷设。
它具有极大的容纳空间，可满足大功率电缆的布线需求。
常见的应用场所包括电力站、矿山等需要大容量电缆的场所。
除了以上几种常见的规格尺寸外，还有其他特殊规格的镀锌线槽，如150mm×50mm、200mm×50mm等。
这些规格尺寸的线槽主要用于特殊工程项目或特定行业的电缆敷设，比如高速公路、地铁等。
无论是哪种规格尺寸的镀锌线槽，其制造工艺和材料都具有一定的标准。
一般来说，镀锌线槽采用热镀锌工艺，内外表面都经过镀锌处理，具有良好的防腐性能和耐用性。
线槽的材料一般选择优质的冷轧钢板，具有较高的强度和稳定性。
在使用镀锌线槽时，需要注意以下几点：根据实际需求选择合适的规格尺寸，避免过大或过小的线槽对敷设造成不便。
线槽的安装应符合相关的安全规范，确保电缆的安全敷设和使用。
线槽的维护保养也非常重要，定期检查线槽的防腐性能和电缆的连接状态，及时清理污垢和维修损坏部分。

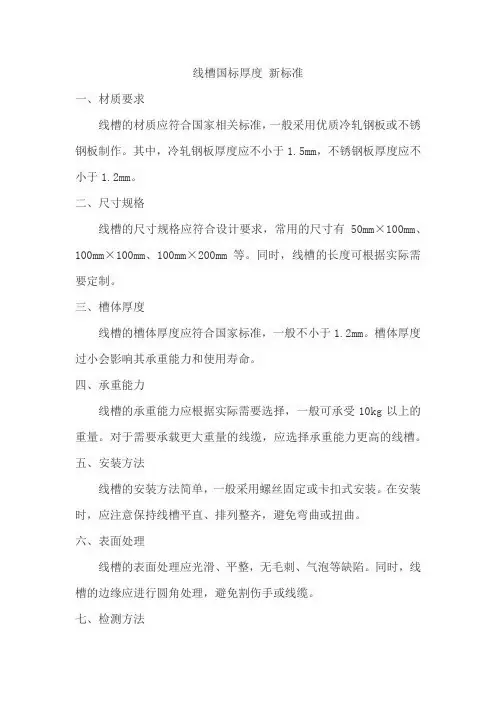

线槽国标厚度新标准
一、材质要求
线槽的材质应符合国家相关标准，一般采用优质冷轧钢板或不锈钢板制作。
其中，冷轧钢板厚度应不小于1.5mm，不锈钢板厚度应不小于1.2mm。
二、尺寸规格
线槽的尺寸规格应符合设计要求，常用的尺寸有50mm×100mm、100mm×100mm、100mm×200mm等。
同时，线槽的长度可根据实际需要定制。
三、槽体厚度
线槽的槽体厚度应符合国家标准，一般不小于1.2mm。
槽体厚度过小会影响其承重能力和使用寿命。
四、承重能力
线槽的承重能力应根据实际需要选择，一般可承受10kg以上的重量。
对于需要承载更大重量的线缆，应选择承重能力更高的线槽。
五、安装方法
线槽的安装方法简单，一般采用螺丝固定或卡扣式安装。
在安装时，应注意保持线槽平直、排列整齐，避免弯曲或扭曲。
六、表面处理
线槽的表面处理应光滑、平整，无毛刺、气泡等缺陷。
同时，线槽的边缘应进行圆角处理，避免割伤手或线缆。
七、检测方法
线槽的检测方法包括外观检测、尺寸检测、承重检测等。
外观检测主要检查线槽表面是否光滑、平整；尺寸检测主要检查线槽的尺寸是否符合要求；承重检测主要检查线槽的承重能力是否达标。
八、包装运输
线槽的包装应采用防潮、防震、防锈等措施，以确保在运输过程中不会受到损坏。
同时，线槽应放在通风干燥的地方保存，避免长时间暴露在潮湿环境中。
pvc线槽规格标准
PVC线槽是一种常用的电缆保护设备，广泛应用于建筑、工业、交通
等领域。
为了保证PVC线槽的质量和安全性能，制定了一系列的规格标准。
一、尺寸规格
PVC线槽的尺寸规格主要包括宽度、高度、长度等方面。
其中，宽度
一般为50mm、75mm、100mm、150mm等，高度为25mm、
35mm、45mm、55mm等，长度则根据实际需要进行定制。
二、材质要求
PVC线槽的材质要求非常严格，必须符合国家相关标准。
一般来说，PVC线槽的材质应该具有良好的耐腐蚀性、耐磨性、耐高温性、耐低
温性等特点，同时还要具备良好的绝缘性能和阻燃性能。
三、安装要求
PVC线槽的安装要求也非常重要，必须按照相关标准进行安装。
首先，要选择合适的安装位置，保证线槽的通风性和排水性。
其次，要保证
线槽的固定牢固，不得出现晃动或松动的情况。
最后，还要注意线槽的接头处，必须保证接头的牢固性和密封性。
四、使用注意事项
在使用PVC线槽时，也需要注意一些事项。
首先，要避免线槽受到过大的冲击或压力，以免导致线槽变形或破裂。
其次，要避免线槽长时间暴露在阳光下或高温环境中，以免影响线槽的使用寿命。
最后，还要定期对线槽进行检查和维护，保证线槽的正常使用。
总之，PVC线槽规格标准是保证线槽质量和安全性能的重要保障。
在使用PVC线槽时，我们也要遵循相关标准和要求，保证线槽的正常使用和安全性能。
