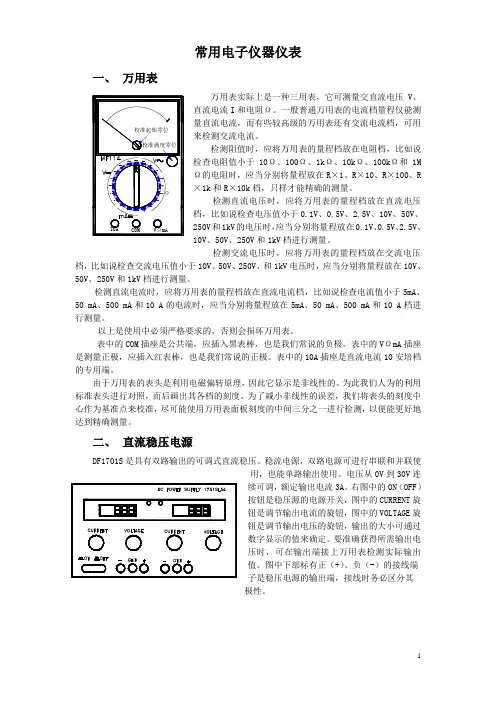

常用电子仪器仪表一、 万用表万用表实际上是一种三用表，它可测量交直流电压V 、直流电流I 和电阻Ω。
一般普通万用表的电流档量程仅能测量直流电流，而有些较高级的万用表还有交流电流档，可用来检测交流电流。
检测阻值时，应将万用表的量程档放在电阻档，比如说检查电阻值小于10Ω、100Ω、1k Ω、10k Ω、100k Ω和1M Ω的电阻时，应当分别将量程放在R ×1、R ×10、R ×100、R ×1k 和R ×10k 档，只样才能精确的测量。
检测直流电压时，应将万用表的量程档放在直流电压档，比如说检查电压值小于0.1V 、0.5V 、2.5V 、10V 、50V 、250V 和1kV 的电压时，应当分别将量程放在0.1V 、0.5V 、2.5V 、10V 、50V 、250V 和1kV 档进行测量。
检测交流电压时，应将万用表的量程档放在交流电压档，比如说检查交流电压值小于10V 、50V 、250V 、和1kV 电压时，应当分别将量程放在10V 、50V 、250V 和1kV 档进行测量。
检测直流电流时，应将万用表的量程档放在直流电流档，比如说检查电流值小于5mA 、50 mA 、500 mA 和10 A 的电流时，应当分别将量程放在5mA 、50 mA 、500 mA 和10 A 档进行测量。
以上是使用中必须严格要求的，否则会损坏万用表。
表中的COM 插座是公共端，应插入黑表棒，也是我们常说的负极。
表中的V ΩmA 插座是测量正极，应插入红表棒，也是我们常说的正极。
表中的10A 插座是直流电流10安培档的专用端。
由于万用表的表头是利用电磁偏转原理，因此它显示是非线性的。
为此我们人为的利用标准表头进行对照，而后画出其各档的刻度。
为了减小非线性的误差，我们将表头的刻度中心作为基准点来校准，尽可能使用万用表面板刻度的中间三分之一进行检测，以便能更好地达到精确测量。
电工常用仪表八种一、万用表万用表是电工常用的一种多功能电测仪器，用于测量电流、电压、电阻等电学量。
它具有测量范围广、操作简便、精度高等特点，是电工在日常工作中必备的仪器之一。
二、电压表电压表是用来测量电路中电压大小的仪表。
它通过连接在电路的两个点上，利用电压表的内部电路将电压转换为相应的指针或数字显示。
电压表通常具有较高的输入阻抗，以确保测量结果的准确性。
三、电流表电流表是用来测量电路中电流大小的仪表。
它通过将电流表串联在电路中，将电流转换为相应的指针或数字显示。
电流表通常具有较低的内阻，以保证电路中的电流通过电流表时不会发生明显的测量误差。
四、电阻表电阻表是用来测量电阻值的仪表。
它通过将电阻表连接在待测电阻两端，利用电阻表的内部电路测量电阻值并显示。
电阻表通常具有较高的精度和测量范围，适用于各种电阻值的测量。
五、频率表频率表是用来测量电路中信号频率的仪表。
它通过将频率表与待测信号连接，利用频率表内部的计数器和时基来测量频率并显示。
频率表通常具有较高的测量精度和稳定性，适用于频率测量及相关的校准工作。
六、功率表功率表是用来测量电路中功率的仪表。
它可以同时测量电压和电流，并计算出相应的功率值。
功率表通常具有较高的测量精度和响应速度，适用于电力系统的功率测量和负载分析。
七、电能表电能表是用来测量电路中电能消耗的仪表。
它通过测量电流和电压，并将其积分得到电能消耗值。
电能表通常具有较高的计量精度和长期稳定性，适用于电力系统的电能计量和结算。
八、绝缘电阻测试仪绝缘电阻测试仪是用来测量电气设备及线路的绝缘电阻的仪表。
它通过施加一定的测试电压，测量绝缘电阻值并显示。
绝缘电阻测试仪通常具有较高的测试精度和可靠性，用于电气设备的绝缘性能评估和故障检测。
以上是电工常用的八种仪表，它们在电工工作中起着重要的作用。
电工在使用这些仪表时，要注意操作规范，确保测量结果的准确性和安全性。
同时，定期校准和维护这些仪表，保证其长期稳定可靠的工作。

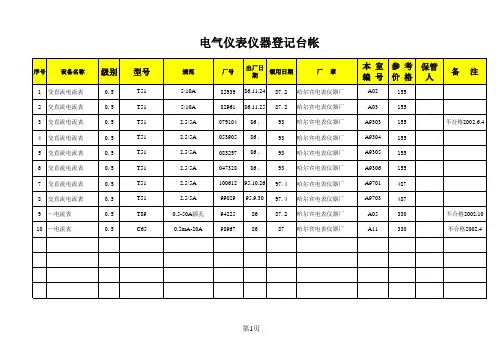

电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
电气仪表仪器登记台帐
第41页。

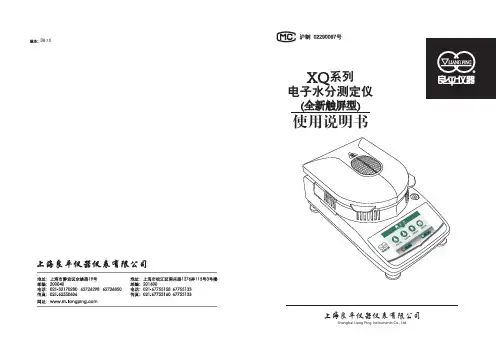

D8-7.0XQ系列电子水分测定仪(全新触屏型)使用说明书上海良平仪器仪表有限公司Shanghai Liang Ping Instruments Co., Ltd.尊敬的用户： 非常感谢您购买和使用本公司生产的XQ 系列电子水分测定仪(触屏型)。
本系列产品采用新型结构及原理，具有中文多级菜单、宽温度范围适用。
人性化操作，使用方便快捷。
为了安全准确地安装和操作，并充分掌握该产品的各项功能，建议您在使用之前认真阅读本说明书，在阅读完本说明书之后，请将本说明书妥善保管好，以便您今后查阅，谢谢。
为本公司的注册商标本公司拥有对本说明书的最终解释权。
对本说明书，本公司保留对其修改的权力，若有变动恕不另行通知。
未经本公司的事先书面许可，此说明书之部分或全部不准复制，翻译或译成其他种语言。
在主页按“档案”键可查询储存的测试报告，共可储存8组（8组数据存满后，新保存的数据将从最早的一组数据开始覆盖），通过样品编号索引。
进入档案查询页面后，按对应样品编号即可调出对应档案。
调出的档案可再次打印也可删除。
1在测试完成页面或档案查询页面按“打印”键可将数据通过RS232接口打印至微型打印机（建议使用本公司生产的配套微型打印机）。
打印效果请参考右图。
若要与电脑连接，电脑应配置RS232接口，可使用Windows 系统自带的超级终端软件采集本仪器输出的数据。
若要与其他设备通信，请咨询该设备制造商兼容性问题。
1本公司通过ISO9001质量体系认证1.电源插座、保险丝及开关 4.水准器7.加热仓2.触摸显示屏 5.铭牌3.水平脚 6.RS232C接口外观示意图1245367加热设定完成后，按“干燥启动”键加热，此时加热页面如下图。
1加热自动停止后（当经过一段时间观察，若干燥重量不再改变也可以按“停止”键手动停止。
），显示测试结果（如下图）。
2当前干燥重量已加热时间返回：回到主页比率转换：切换失水率、干燥率、 湿重率及回潮率数据重量转换：切换样品重量和干燥 重量保存：存入档案打印：通过机器尾部的RS232接口 将数据打印至微型打印机， 或输出至其他兼容设备在左侧比率窗口内切换失水率、干燥率、湿重率及回潮率数据手动停止设定的加热温度当前加热仓内温度105定时10分失水率干燥重量12.350 g3.1410:00当前比率设定的结束方式错误信息各功能按键本显示屏为触摸屏，根据不同的功能显示不同的页面信息。
