常用电子仪器仪表

实验五常用电子仪器仪表的使用1、示波器测量前的调节与准备。

模拟示波器一般在测量之前首先打开电源开关，按照表1所示正确调节和设置各旋钮，使得屏幕上能看到两条亮度适中、清晰的扫描线，然后再将探头接入测试点。

数字示波器在测量之前要调出两条扫描线还是比较简单的，只要按一下“AUTOSET”按键即可，关键是如何根据测量要求设置菜单变量，表2是示波器面板上各个菜单设置情况。

2、机内标准信号测量将机内的标准方波信号输入到CH1通道，用示波器测量这个信号，将波形画在坐标纸上，测量数据记录到表3中并分析讨论（峰峰值和周期要按所列格式记录）。

用数字示波器测量电压峰峰值、高电平、低电平、周期时必须用三种方法：第一种方法是直接使用面板上的“MEASURE”按钮，然后在显示屏上读数；第二种方法是先读出波形垂直所占格数或水平所占格数，然后用“格数×倍率（V/DIV，S/DIV）”方式计算相应电压或时间；第三种方法是用游标来测量。

如果是模拟示波器，只用第二种方法即可。

实验技巧：1）用“格数×倍率（V/DIV，S/DIV）”方式测量信号高、低电平时的步骤：输入信号从某个通道输入后，首先将该通道的耦合方式拨到GND位置，在屏幕上会显示一条扫描基线，该扫描基线代表0V电压的位置，调节上下位移旋钮使基线固定于某个标尺上，记住该位置。

然后将耦合方式调节到DC耦合，屏幕上显示脉冲信号，参考标尺读出高、低电平等电压值。

注意耦合方式由GND调至DC后，上下位移旋钮不可再调。

2）用数字示波器测量电压时，注意面板上探头设置的倍率，实际测量值是读数除以探头倍率。

3）探头检测示波器的探头线接入波形以后，一般要将示波器面板上的部分旋钮作相应调整，比如根据被测信号电压大小调节CH1、CH2电压灵敏度旋钮，根据被测信号频率大小调节扫描速率等等。

但如果出现的仍然是扫描线，最常见的是示波器的探头和连接电缆损坏，此时应首先检查探头。

探头故障绝大部分出现在学生使用中操作不当造成地线接触不良或断开。

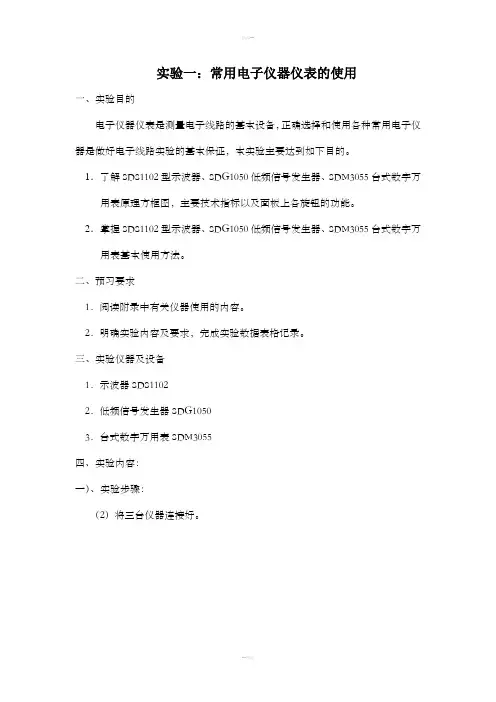

实验一：常用电子仪器仪表的使用一、实验目的电子仪器仪表是测量电子线路的基本设备，正确选择和使用各种常用电子仪器是做好电子线路实验的基本保证，本实验主要达到如下目的。

1．了解SDS1102型示波器、SDG1050低频信号发生器、SDM3055台式数字万用表原理方框图，主要技术指标以及面板上各旋钮的功能。

2．掌握SDS1102型示波器、SDG1050低频信号发生器、SDM3055台式数字万用表基本使用方法。

二、预习要求1．阅读附录中有关仪器使用的内容。

2．明确实验内容及要求，完成实验数据表格记录。

三、实验仪器及设备1．示波器SDS11022．低频信号发生器SDG10503．台式数字万用表SDM3055四、实验内容：一）、实验步骤：（2）将三台仪器连接好。

（2）根据表1-1的条件，在SDG1150信号发生器上选择波形、调节频率、调节输出电压；（3）SDS1102示波器按下“AUTO”，就可以进行数据读取。

并用万用表测量电压值。

（除“输出电压测量”用万用表测量外，其余使用示波器测量）二）、按照表格1-1给出的条件完成实验内容。

表格1-1内容频率波形输出电压(峰峰值)一个周期在X轴所占格数正负峰之间在Y轴所占格数周期刻度T/div幅值刻度V/div周期T输出电压测量100HZ正弦波1V 1000HZ三角波100ｍｖ1.5KHZ方波10ｍｖ10KHZ正弦波3V 100KHZ三角波500ｍｖ注：T/div为示波器水平刻度每格的时间；V/div为示波器垂直刻度每格的电压值。

三）、实验报告要求1．整理实验数据，并进行分析和讨论。

2．如果用示波器测出正弦波形上下幅度（峰—峰）的电压值为5V，试求其有效值。

四、仪器的基本使用方法1、SDG1050低频信号发生器基本使用方法1）用户界面：2）常用波形选择3）例，如何输出一个峰峰值为1V，频率为100Hz的正弦波4）信号线的连接2、SDS1102型示波器基本使用方法1）面板介绍2）连接检测探头。

电路实验常用电子测量仪器的使用电路实验中常用的电子测量仪器有数字万用表、示波器、信号发生器、频谱分析仪和逻辑分析仪等。

这些仪器广泛用于测量电路的电压、电流、频率、相位等参数，有助于分析电路的性能和运行状态。

其中，数字万用表是电子工程中最基本且最常用的仪器之一、它可以用来测量电压、电流、电阻、频率、电容等基本参数。

使用万用表时，需要将测量引线正确连接到需要测量的电路节点上，根据需要选择合适的测量档位，然后读取测量结果。

此外，在进行连续测量时，需要设置仪表的内阻高档位，以避免对被测电路的干扰。

示波器是另一种常用的电路测量仪器。

它可以显示电路中的电压随时间的变化情况，能够直观地观察信号的波形和幅值。

使用示波器时，首先需要将测量引线正确连接到被测电路的信号输入端口，并调整示波器的触发电平、时间基准和增益等参数，以获得清晰的波形显示。

在测量电压时，需要注意选择合适的耦合方式（如AC耦合或DC耦合）和测量通道，以确保准确测量。

信号发生器是用于产生稳定、可调频率和幅度的信号的仪器。

它可以产生各种不同的信号波形，如正弦波、方波、三角波等。

在电路实验中，信号发生器通常用于提供测试信号。

使用信号发生器时，首先需要选择所需的信号波形和频率，然后将输出端正确连接到被测电路中。

在使用信号发生器进行测量时，需要注意设置适当的输出电平和阻抗，以避免对被测电路产生影响。

频谱分析仪是一种测量信号频谱和幅度分布的仪器。

它可以将信号分解成各种频率分量，并显示在频谱图上。

使用频谱分析仪时，需要将被测信号输入频谱分析仪的输入端口，并选择适当的频率范围和分辨率。

在测试之前，可能需要进行校准和调整。

逻辑分析仪是一种用于分析逻辑信号的仪器。

它可以捕获和显示多个数字信号的状态和时序关系。

使用逻辑分析仪时，需要将待测数字信号连接到逻辑分析仪的输入端口，并设置适当的采样速率和触发条件。

通过逻辑分析仪可以观察到数字信号的状态转换、时序关系和数据波形，对于分析和调试数字电路非常有帮助。

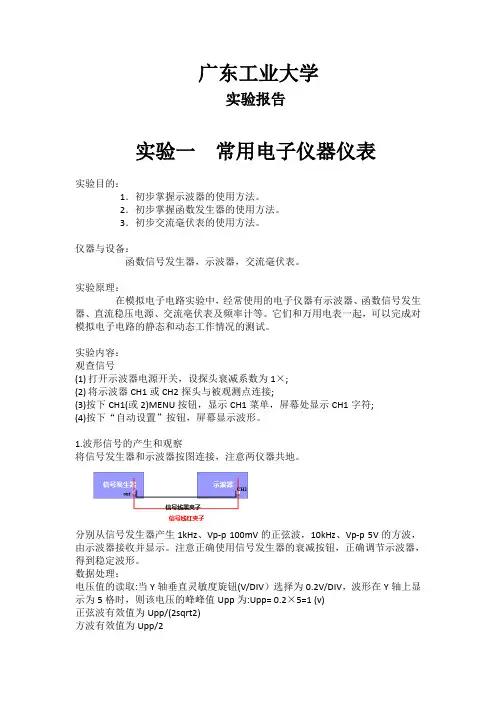

广东工业大学实验报告实验一常用电子仪器仪表实验目的：1．初步掌握示波器的使用方法。

2．初步掌握函数发生器的使用方法。

3．初步交流毫伏表的使用方法。

仪器与设备：函数信号发生器，示波器，交流毫伏表。

实验原理：在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流亳伏表及频率计等。

它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。

实验内容：观查信号(1)打开示波器电源开关，设探头衰减系数为1×;(2)将示波器CH1或CH2探头与被观测点连接;(3)按下CH1(或2)MENU按钮，显示CH1菜单，屏幕处显示CH1字符;(4)按下“自动设置”按钮，屏幕显示波形。

1.波形信号的产生和观察将信号发生器和示波器按图连接，注意两仪器共地。

分别从信号发生器产生1kHz、Vp-p 100mV的正弦波，10kHz、Vp-p 5V的方波，由示波器接收并显示。

注意正确使用信号发生器的衰减按钮，正确调节示波器，得到稳定波形。

数据处理：电压值的读取:当Y轴垂直灵敏度旋钮(V/DIV）选择为0.2V/DIV，波形在Y轴上显示为5格时，则该电压的峰峰值Upp为:Upp= 0.2×5=1 (v)正弦波有效值为Upp/(2sqrt2)方波有效值为Upp/2(2)周期及频率的读取:当X轴扫描时间旋钮（T/DIV）选择为0.2ms/DIV，一个周期的波形在X轴上显示为5格时，则该电压的周期及频率分别为T=0.2×5=1 (ms) ; f=1/T。

(3）Measure直测:采集到波形后，点击MEASURE按钮，在屏幕右侧的自定义测量区调出峰峰值和周期的选项。

2.将信号发生器和示波器按图4.1.9连接，注意三个仪器共地。

(3)从信号发生器产生1kHz、Vp-p 10V的正弦波，同时送到示波器和交流毫伏表，从示波器观察波形，要求调出几个完整波形，并测量数据;并用交流毫伏表测量电压有效值，注意设定其量程。

第3章常用电工测量仪表概述电工仪表分为电工测量指示仪表和较量仪表两大类。

在电工测量过程中，不需要度量器直接参与工作，而能够随时指示出被测量的数值的仪表称为指示仪表，又称为直读仪表。

如电压表、电流表、矩形表、电能（度）表、万用表、兆欧表等都是指示仪表。

若在电工测量过程中，需要度量器直接参与工作才能确定被测量数值的仪表称为较量仪表，如电桥、电位差计等。

除了这两大类之外，电工仪表还包括数字仪表、记录式仪表、机械示波器等。

不过，机械示波器和记录式仪表的原理和一般电工测量指示仪表相似，只是读数方法不同或附加有记录部分，所以可以看成是电工测量指示仪表的特殊形式。

至于扩大量程装置，如分流器、互感器也可以看成是仪表的附件不单独列成一类。

由于电工指示仪表的种类繁多，按照不同的功能又可分为各种类型的电工指示仪表，常用的分类方法有如下几种。

3.1.电工测量仪表的分类3.1.1按仪表测量机构的结构和工作原理分类按仪表测量机构的结构和工作原理可分为磁电系、电磁系、电动系、感应系、静电系和整流系等。

常用电工测量指示仪表的结构形式以及工作原理如表3—1所示。

按使用方式可分为安装式和可携带式等。

3.1.3按仪表的测量对象分类按仪表的测量对象可分为电流表、电压表、功率表、相位表、电度表、欧姆表、兆欧表、万用电表等。

3.1.4按仪表所测的电种类分类按仪表所测的电种类可分为直流、交流、交直流两用仪表。

3.1.5按仪表的使用条件分类按仪表的使用条件可分为1A 、1A 、B 、1B 、C 五组，各组的工作条件和最恶劣。

3.1.6按仪表外壳的防护性能按仪表外壳的防护性能可分普通式、防尘式、气密式、防溅式、防水式、水密式和隔爆式等。

3.1.7按仪表防御外界磁场或电场的性能分类按仪表防御外界磁场或电场的性能可分为I 、Ⅱ、Ⅲ、Ⅳ四个等级。

各级仪表在外磁场或外电场的影响下，允许其指示值改变量如表3—3所示。

按仪表准确等级可分为七级。

仪表的准确度反映仪表的基本误差范围。

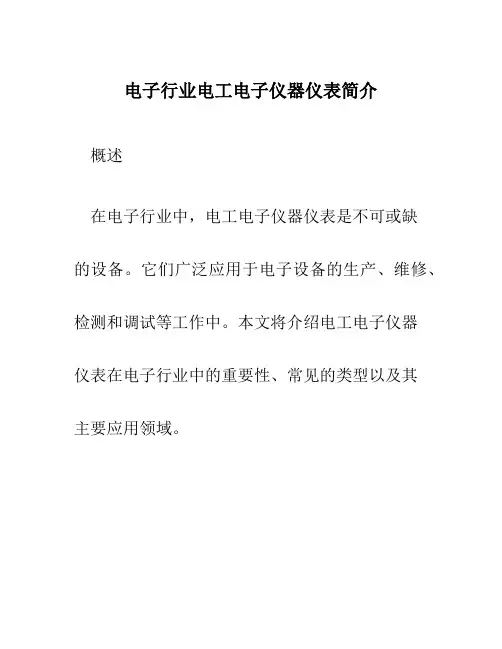

电子行业电工电子仪器仪表简介概述在电子行业中，电工电子仪器仪表是不可或缺的设备。

它们广泛应用于电子设备的生产、维修、检测和调试等工作中。

本文将介绍电工电子仪器仪表在电子行业中的重要性、常见的类型以及其主要应用领域。

重要性电工电子仪器仪表在电子行业中具有重要的作用。

首先，它们可以用于生产线上的测试和检验，确保电子产品的质量符合标准。

其次，在电子设备的维修和维护过程中，电工电子仪器仪表可以帮助技术人员快速定位和解决问题，提高工作效率。

此外，电工电子仪器仪表还被广泛应用于电子产品的研发和调试过程中，帮助工程师进行性能测试和校准。

类型高频信号发生器高频信号发生器是一种用于产生高频信号的仪器。

它通常用于无线通信、雷达、电视和无线电等领域的研发和测试。

高频信号发生器不仅可以产生不同频率和幅度的信号，还可以调整输出信号的波形形状和调制方式。

示波器示波器是一种用于显示电压随时间变化的仪器。

它可以帮助工程师观测和分析各种电信号的波形特征和频率。

示波器在电子设备的调试和故障排除过程中起到关键的作用，可以准确地显示信号的幅度、频率、相位等参数。

万用表万用表是一种多功能的测量仪器，能够测量电压、电流、电阻和频率等参数。

它广泛应用于电子设备的维修、调试和检测中，可以帮助技术人员对电路进行精确的测量和分析。

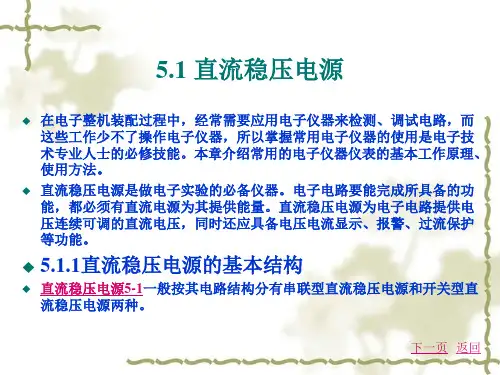

电源供应器电源供应器是一种用于提供稳定电压和电流输出的设备。

它通常用于为电子设备提供所需的电源，可以调节输出电压和电流，以满足不同设备的需求。

电源供应器在电子产品的生产和维修中扮演着重要角色。

应用领域电工电子仪器仪表在电子行业中有着广泛的应用领域。

以下是其中几个常见的应用领域：1.通信行业：在通信设备的开发和测试过程中，高频信号发生器和示波器等仪器通常被用于信号生成、信号分析和性能测试。

2.消费电子行业：在手机、电脑和平板电脑等消费电子设备的生产线上，万用表被广泛用于产品的组装、测试和质量控制。

3.工业自动化：在工业自动化控制系统中，电工电子仪器仪表常被用于电路调试、故障定位和信号检测等工作。

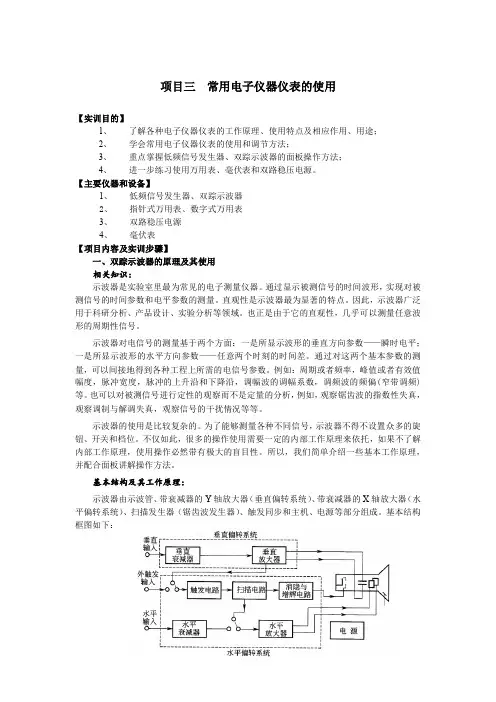

项目三常用电子仪器仪表的使用【实训目的】1、了解各种电子仪器仪表的工作原理、使用特点及相应作用、用途；2、学会常用电子仪器仪表的使用和调节方法；3、重点掌握低频信号发生器、双踪示波器的面板操作方法；4、进一步练习使用万用表、毫伏表和双路稳压电源。

【主要仪器和设备】1、低频信号发生器、双踪示波器2、指针式万用表、数字式万用表3、双路稳压电源4、毫伏表【项目内容及实训步骤】一、双踪示波器的原理及其使用相关知识：示波器是实验室里最为常见的电子测量仪器。

通过显示被测信号的时间波形，实现对被测信号的时间参数和电平参数的测量。

直观性是示波器最为显著的特点。

因此，示波器广泛用于科研分析、产品设计、实验分析等领域。

也正是由于它的直观性，几乎可以测量任意波形的周期性信号。

示波器对电信号的测量基于两个方面：一是所显示波形的垂直方向参数——瞬时电平；一是所显示波形的水平方向参数——任意两个时刻的时间差。

通过对这两个基本参数的测量，可以间接地得到各种工程上所需的电信号参数。

例如：周期或者频率，峰值或者有效值幅度，脉冲宽度，脉冲的上升沿和下降沿，调幅波的调幅系数，调频波的频偏(窄带调频)等。

也可以对被测信号进行定性的观察而不是定量的分析，例如，观察锯齿波的指数性失真，观察调制与解调失真，观察信号的干扰情况等等。

示波器的使用是比较复杂的。

为了能够测量各种不同信号，示波器不得不设置众多的旋钮、开关和档位。

不仅如此，很多的操作使用需要一定的内部工作原理来依托，如果不了解内部工作原理，使用操作必然带有极大的盲目性。

所以，我们简单介绍一些基本工作原理，并配合面板讲解操作方法。

基本结构及其工作原理：示波器由示波管、带衰减器的Y轴放大器（垂直偏转系统）、带衰减器的X轴放大器（水平偏转系统）、扫描发生器（锯齿波发生器）、触发同步和主机、电源等部分组成。

基本结构框图如下：其中，垂直偏转系统包括垂直衰减器和垂直放大器。

将垂直输入信号衰减或放大到一定幅度，输出推挽信号，加到示波管的垂直偏转板，使电子射线的垂直偏转距离正比于被测信号的瞬时值。
