中职机械制图(机械类)第4版王幼龙 教案 绪论

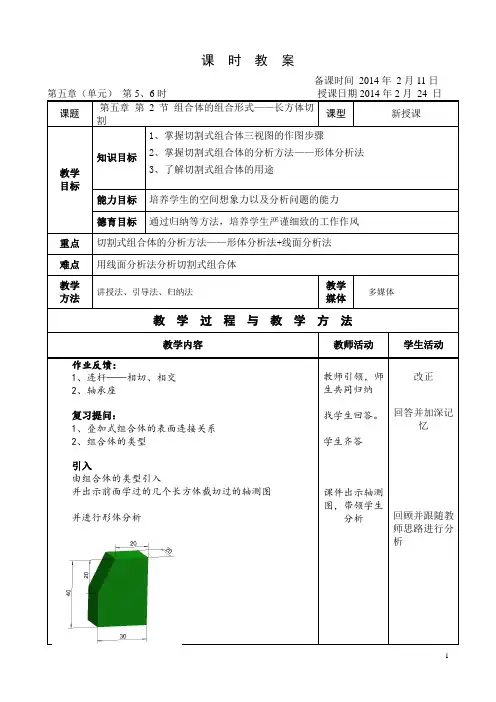

课时教案备课时间2014年2月11日课题第五章第2节组合体的组合形式——长方体切割课型新授课教学目标知识目标1、掌握切割式组合体三视图的作图步骤2、掌握切割式组合体的分析方法——形体分析法3、了解切割式组合体的用途能力目标培养学生的空间想象力以及分析问题的能力德育目标通过归纳等方法，培养学生严谨细致的工作作风重点切割式组合体的分析方法——形体分析法+线面分析法难点用线面分析法分析切割式组合体教学方法讲授法、引导法、归纳法教学媒体多媒体教学过程与教学方法教学内容教师活动学生活动作业反馈：1、连杆——相切、相交2、轴承座复习提问：1、叠加式组合体的表面连接关系2、组合体的类型引入由组合体的类型引入并出示前面学过的几个长方体截切过的轴测图并进行形体分析教师引领，师生共同归纳找学生回答。

学生齐答课件出示轴测图，带领学生分析改正回答并加深记忆回顾并跟随教师思路进行分析教学内容教师活动学生活动例1：以简单长方体截切体为例，讲解长方体截切体的作图步骤任务一切槽生产生活中应用的场合切槽的另一常见形式——燕尾槽给完整的主视图，及不完整的俯视图，要求：想象其形体、补全三视图生产生活中应用的场合学生任务一拓展反馈想象槽在下方，其视图的变化引导学生共同得出作图步骤，并配合课件演示出示学习任务一让学生又快又好完成，以5分钟引导学生联系实际师生归纳——1、平行面的截切2、找特征面找学生进行分析找学生归纳——平行面与垂直面的截切学会举一反三明确长方体截切体的作图步骤，为后面更快更好完成此类三视图打下基础快速完成三视图联系实际归纳总结独立完成同位互相检查联系实际归纳总结教学内容教师活动学生活动例2：任务二：绘制下图所示的三视图先让学生独立分析培养学生独立分析的能力以及空间想象能力组织学生小组讨论，培养学生的协作能力，并突破难点——线面分析法出示任务扩展老师讲解画图步骤1、长方体的截切体，先画长方体的三视图2、绘制截切部分的投影3、完成视图，描深先独立分析遇到困难的情况下进行小组讨论分析并回答归纳总结独立完成教学过程与教学方法教学内容教师活动学生活动任务三：出示学习任务三分析倒R10的圆角的画法强调沉头孔找学生分析总结学生快速完成任务三思考任务三拓展小组派代表进行形体分析小结小结相交相切作业完成习题册P68、P70练习板书设计多媒体课后记课时教案备课时间2014年2月11日课题第五章第2节组合体的组合形式——长方体切割课型新授课教学目标知识目标1、掌握切割式组合体三视图的作图步骤2、掌握切割式组合体的分析方法——形体分析法+线面分析法能力目标培养学生的空间想象力以及分析问题的能力德育目标通过归纳等方法，培养学生严谨细致的工作作风重点切割式组合体的分析方法——形体分析法+线面分析法难点用线面分析法分析切割式组合体教学方法讲授法、引导法、归纳法教学媒体多媒体教学过程与教学方法教学内容教师活动学生活动作业反馈：1、中心线2、形体分析法复习提问：组合体的类型引入长方体在生产生活中应用非常广泛，除了上节课的三种形式外，还有槽+槽的形式教师引领，师生共同归纳找学生回答。

记
课 时 教 案
备课时间年 月日
第四章（单元）第3时授课日期年 月日
课题
期末复习（1）圆弧连接（1）
课型
新授课
教学
目标
知识目标
1.掌握直线间用圆弧连接
2.掌握圆弧连接锐角弧
3.掌握圆弧连接钝角弧
能力目标
提高学生的空间想象能力
德育目标
养成遵守国家标准的好习惯。
重点
圆弧连接锐角弧 圆弧连接钝角弧
难点
圆弧连接锐角弧 圆弧连接钝角弧

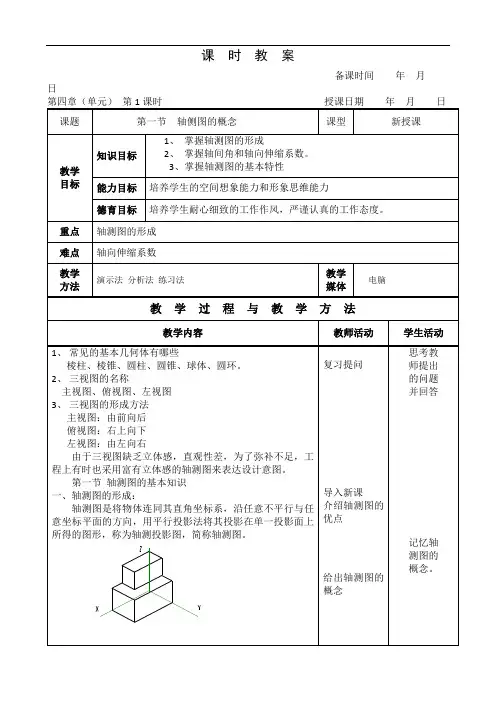

在轴测图中最常用的是正等轴测图，我们今天一起来学习一下。
正等轴测图的轴间角是∠XOY＝∠XOZ＝∠YOZ＝120°
轴向伸缩系数为1。
例题：已知一个长方体，长宽高分别是30、20、10。
画出轴测轴。
根据长30宽20画出俯视图
复习提问
导入新课
讲授新课
给出例题
按步骤画出习题
画出轴测轴
思考教
师提出
的问题
并回答
复习提问
分析图形
距离＝5的平行线画法：
作已知直线BC的垂线，交BC于D。向上取DF=5过F作BC平行线。
思考教
师提出
的问题
并回答
跟随
教师
作图
教 学 过 程 与 教 学 方 法
教学内容
教师活动
学生活动
⑵找切点
自O分别向AB和BC作垂线，垂足为1和2，即为切点（连接点）。
以O为圆心，O1为半径，作圆弧⌒12，把AB、BC连接起来，这个圆弧即为所求。
教学
方法
演示法，练习法
教学
媒体
多媒体
教 学 过 程 与 教 学 方 法
教学内容
教师活动

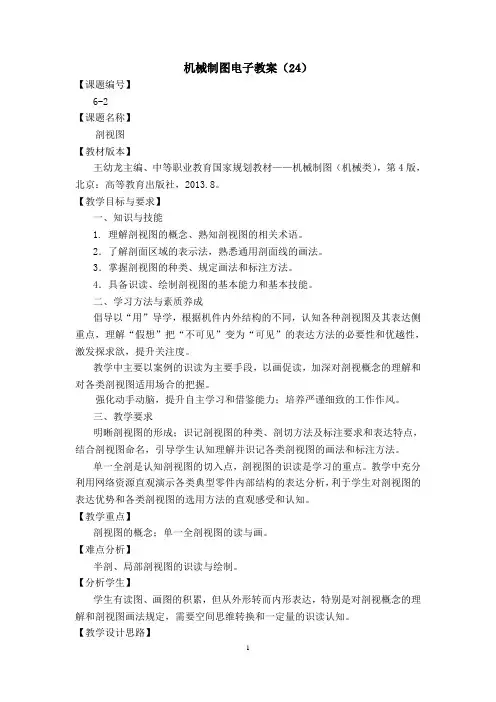

机械制图电子教案（24）【课题编号】6-2【课题名称】剖视图【教材版本】王幼龙主编、中等职业教育国家规划教材——机械制图（机械类），第4版，北京：高等教育出版社，2013.8。

【教学目标与要求】一、知识与技能1. 理解剖视图的概念、熟知剖视图的相关术语。

2．了解剖面区域的表示法，熟悉通用剖面线的画法。

3．掌握剖视图的种类、规定画法和标注方法。

4．具备识读、绘制剖视图的基本能力和基本技能。

二、学习方法与素质养成倡导以“用”导学，根据机件内外结构的不同，认知各种剖视图及其表达侧重点，理解“假想”把“不可见”变为“可见”的表达方法的必要性和优越性，激发探求欲，提升关注度。

教学中主要以案例的识读为主要手段，以画促读，加深对剖视概念的理解和对各类剖视图适用场合的把握。

强化动手动脑，提升自主学习和借鉴能力；培养严谨细致的工作作风。

三、教学要求明晰剖视图的形成；识记剖视图的种类、剖切方法及标注要求和表达特点，结合剖视图命名，引导学生认知理解并识记各类剖视图的画法和标注方法。

单一全剖是认知剖视图的切入点，剖视图的识读是学习的重点。

教学中充分利用网络资源直观演示各类典型零件内部结构的表达分析，利于学生对剖视图的表达优势和各类剖视图的选用方法的直观感受和认知。

【教学重点】剖视图的概念；单一全剖视图的读与画。

【难点分析】半剖、局部剖视图的识读与绘制。

【分析学生】学生有读图、画图的积累，但从外形转而内形表达，特别是对剖视概念的理解和剖视图画法规定，需要空间思维转换和一定量的识读认知。

【教学设计思路】教学方法：讲演结合，讲练结合，以读为主，归纳认知。

【教学资源】数字化电教媒体、网络课程、习题集及学案等。

【教学安排】2课时（课时分配根据教学设计和教学实际合理调控与分配）【教学过程】一、测标导入1. 复习回顾①基本视图表达的侧重点是什么？基本视图和向视图的联系及区别在哪？②局部视图和基本视图的关系是什么？局部视图范围的选择上有何要求？应该注意什么？③斜视图是在基本投影面上获得的吗？为什么？它用于表达哪些结构？④讲评作业批改情况和共性问题同。

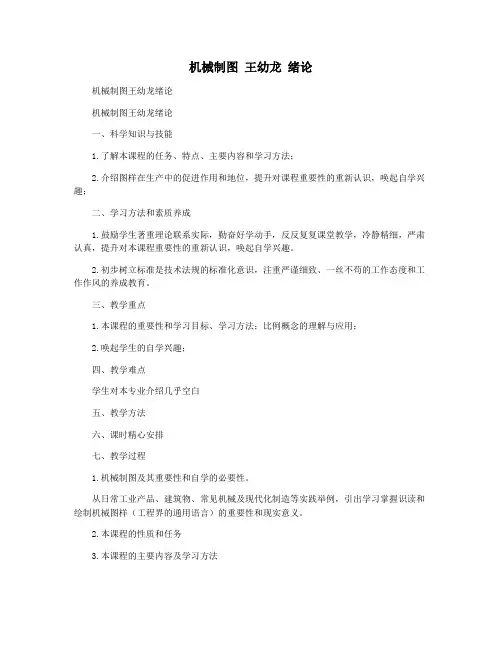

机械制图王幼龙绪论
机械制图王幼龙绪论
机械制图王幼龙绪论
一、科学知识与技能
1.了解本课程的任务、特点、主要内容和学习方法；
2.介绍图样在生产中的促进作用和地位，提升对课程重要性的重新认识，唤起自学兴趣；
二、学习方法和素质养成
1.鼓励学生著重理论联系实际，勤奋好学动手，反反复复课堂教学，冷静精细，严肃认真，提升对本课程重要性的重新认识，唤起自学兴趣。

2.初步树立标准是技术法规的标准化意识，注重严谨细致、一丝不苟的工作态度和工作作风的养成教育。

三、教学重点
1.本课程的重要性和学习目标、学习方法；比例概念的理解与应用；
2.唤起学生的自学兴趣；
四、教学难点
学生对本专业介绍几乎空白
五、教学方法
六、课时精心安排
七、教学过程
1.机械制图及其重要性和自学的必要性。

从日常工业产品、建筑物、常见机械及现代化制造等实践举例，引出学习掌握识读和绘制机械图样（工程界的通用语言）的重要性和现实意义。

2.本课程的性质和任务
3.本课程的主要内容及学习方法
制图课理论与课堂教学相结合，在不断累积几何科学知识，提升空间想象力的同时，还须要介绍机械加工的基本常识，因此，教师在讲课过程中不断扩散这方面的科学知识，同学们则须要通过一定数量的实习进修和习题作业协调讲授去撑握
八、课后作业
查询书籍及通过互联网介绍更多有关专业知识。

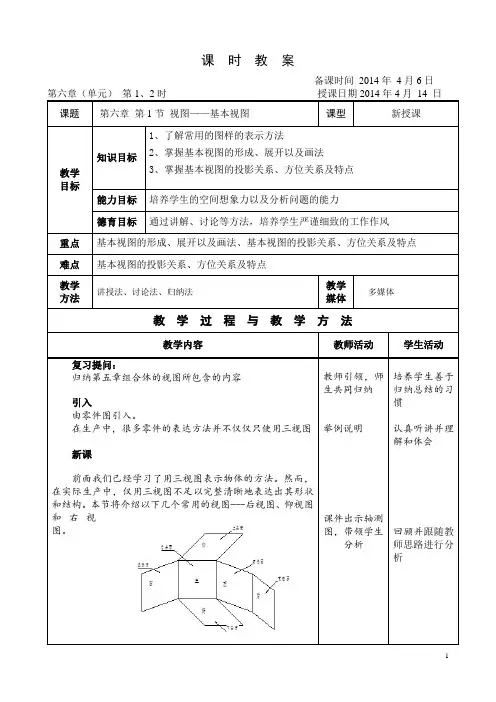

课时教案备课时间2014年4月6日课题第六章第1节视图——基本视图课型新授课教学目标知识目标1、了解常用的图样的表示方法2、掌握基本视图的形成、展开以及画法3、掌握基本视图的投影关系、方位关系及特点能力目标培养学生的空间想象力以及分析问题的能力德育目标通过讲解、讨论等方法，培养学生严谨细致的工作作风重点基本视图的形成、展开以及画法、基本视图的投影关系、方位关系及特点难点基本视图的投影关系、方位关系及特点教学方法讲授法、讨论法、归纳法教学媒体多媒体教学过程与教学方法教学内容教师活动学生活动复习提问：归纳第五章组合体的视图所包含的内容引入由零件图引入。

在生产中，很多零件的表达方法并不仅仅只使用三视图新课前面我们已经学习了用三视图表示物体的方法。

然而，在实际生产中，仅用三视图不足以完整清晰地表达出其形状和结构。

本节将介绍以下几个常用的视图---后视图、仰视图和右视图。

教师引领，师生共同归纳举例说明课件出示轴测图，带领学生分析培养学生善于归纳总结的习惯认真听讲并理解和体会回顾并跟随教师思路进行分析教学过程与教学方法教学内容教师活动学生活动一、基本视图1、基本视图：物体向基本投影面投射所得的视图。

2、基本投影面：正六面体的六个面。

3、六个基本视图的名称和投射方向：主视图：由前向后投射所得的视图；俯视图：由上向下投射所得的视图；左视图：由左向右投射所得的视图；右视图：由右向左投射所得的视图；仰视图：由下向上投射所得的视图；后视图：由后向前投射所得的视图。

4、投影关系：长对正、高平齐、宽相等5、基本视图的配置关系：练习一：根据给出的三视图补画其他三个视图观察该物体的立体图想象三视图由三视图拓展到基本视图强调基本视图的投射方向课件演示展开过程组织学生小组讨论基本视图的投影关系方位关系归纳视图的特点？找学生进行形体分析课件演示模型巡回指导反馈快速完成三视图认真听讲建立空间概念小组讨论归纳总结学生快速完成教学过程与教学方法教学内容教师活动学生活动选做题练习二：根据立体图出画基本视图出示学习任务三找学生分析轴测图的形体特征总结完成快的学生，完成选做题小组派代表进行形体分析快速完成六个基本视图小结1:基本视图主视图俯视图左视图后视图仰视图右视图2：投影关系“长对正”、“高平齐”、“宽相等”作业完成习题册P 80 6-1板书设计多媒体课后记通过小组讨论，学生对于本节课难点——基本视图的投影关系、方位关系以及图形特点掌握情况良好课时教案备课时间2014年4月10日课题第六章第1节视图——向视图课型新授课教学目标知识目标1、熟悉向视图、局部视图的形成。

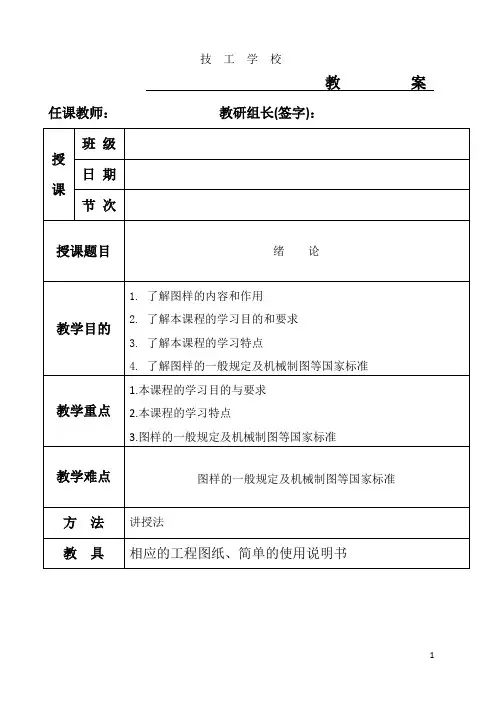

技工学校
教案任课教师：教研组长(签字)：
导入新课：
这本书的名称叫做机械制图，主要是矿山机械设备出现了问题，那就需要通过这本书所学的知识去解决问题。

机械设备通过长时间的使用，会发生磨损、老化甚至丧失生产能力。

我们不能因为零部件的自然磨损或突然损坏而更换整台机组。

因此。

我们就要通过机械维修来满足我们的要求。

那么，就需要利用图样来表达机械零件的结构。

然后进行生产加工制作。

所以，必须学好机械制图这门重要的技术基本课才能为今后的工作奠定良好的基础。

（一）、图样的内容和作用
图样是根据投影原理、标准或有关规定表示的工程对象，并有必要技术说明的图。

图样是全球工程界的语言。

根据装配图所表示的装配关系和技术要求，把合格的零件装配在一起，才能制造出机器或部件。

装配图表示组成机器或部件中各零件间连接方式和装配关系的图样。

零件图表达零件结构形状、大小及技术要求的图样。

（二）、学习机械制图课程的目的
图样是交流传递技术信息、思想的媒介和工具，是工程界的技术语言。

作为现代型技能型人才，必须学会掌握这种语言，初步具备识读和绘制工程图样的基本能力。

本课程研究的图样主要是机械制图。

通过本课程的学习，可以为学习后续的机械基础和专业课程以及发展自身的职业能力打下必要的基础。

（三）、主要内容和基本要求
<2> 、基本要求：
1.熟悉国家标准《机械制图》的基本规定，学会正确使用绘图工具和仪器的方法，初步掌握徒手绘制草图的技能。

掌握运用正投影法表达空间形体的图示方法，并具备一定的空。

中职机械制图教案一、教学目标1. 知识与技能：（1）掌握机械制图的基本知识，如投影原理、图示方法等；（2）学会使用机械制图国家标准规定的图样格式和符号；（3）能够独立完成简单机械零件的图样绘制。

2. 过程与方法：（1）通过讲解、示范、练习等环节，培养学生的空间想象力；（2）运用案例分析法，使学生掌握机械制图的实际应用；（3）培养学生运用机械制图知识解决实际问题的能力。

3. 情感、态度与价值观：（2）培养学生团队协作、积极参与的精神风貌；（3）使学生认识到机械制图在工程技术领域的重要性，提高学生的职业素养。

二、教学内容1. 机械制图基本知识：投影原理、图示方法、图样格式等；2. 常用机械制图符号：螺纹、齿轮、键、销等；3. 基本绘图技能：平面图形、立体图形、剖面图、断面图等；4. 组合体绘制：组合体的形成、组合体的视图绘制、组合体的尺寸标注；5. 机件的表达方法：装配图、零件图、轴测图等。

三、教学重点与难点1. 教学重点：（1）机械制图的基本知识；（2）常用机械制图符号的识别与绘制；（3）基本绘图技能的掌握；（4）组合体的绘制与尺寸标注；（5）机件的表达方法。

2. 教学难点：（1）投影原理在复杂形体中的应用；（2）组合体的视图绘制与尺寸标注；（3）机件的轴测图绘制。

四、教学方法与手段1. 教学方法：（1）讲解法：讲解基本知识、概念、绘图方法等；（2）示范法：演示绘图过程、标注方法等；（3）练习法：学生动手实践，巩固所学知识；（4）案例分析法：分析实际案例，提高学生应用能力。

2. 教学手段：（1）多媒体课件：展示图形、动画等，提高学生的空间想象力；（2）绘图软件：辅助学生进行图样绘制；（3）实物模型：观察、分析实物的结构，增强学生的直观感受。

五、教学进度安排1. 课时：本教案共安排40课时；2. 教学安排：（1）第1-8课时：讲解机械制图基本知识，熟悉图样格式；（2）第9-16课时：学习常用机械制图符号，掌握基本绘图技能；（3）第17-24课时：组合体的绘制与尺寸标注；（4）第25-32课时：机件的表达方法，学习装配图、零件图的绘制；（5）第33-40课时：实践训练，巩固所学知识，提高实际应用能力。

机械制图电子教案（1）【课题名称】绪论；制图的基本规定（一）图纸与比例、字体与图线。

【教学目标与要求】一、知识目标1．了解机械制图课程的性质、内容、任务与学习方法；2．了解国家标准关于图纸幅面和格式及比例、字体、图线的规定。

二、能力目标1．握理论联系实践的学习方法，通过反复实践，逐步提高看图和画图的能力；2．具有正确认知和选用图纸幅面和格式及比例的能力，能识别图形中的图线。

三、素质目标培养严格遵守《技术制图》、《机械制图》等国家技术标准的良好习惯，耐心细致的工作作风，严肃认真的工作态度，提高工程素质。

四、教学要求1．了解机械制图的学习方法，并能掌握使用；2．了解国家标准关于图纸幅面和格式及比例、字体、图线的规定，并会正确应用。

【教学重点】机械制图课程的学习方法【难点分析】比例的规定，图线的应用【分析学生】1．学生初学空间概念和想像力较薄弱；未接触过机械工厂和机械生产，缺少机械零件、部件的知识。

2．刚入学时多数学生学习机械制图的态度是端正的，学习中遇到困难后，部分学生会产生畏难情绪，个别学生甚至丧失学习信心与兴趣。

3．机械制图既有理论，又有实践，与中小学课程及其学习方法不同，学生对学习方法有一个适应和掌握的过程。

【教学设计思路】教学方法：演示法、讲授法、归纳法。

【教学资源】机械制图网络课程【教学安排】2课时（90分钟）教学步骤：网络演示，讲授交叉进行，最后进行归纳。

【教学过程】一、导入新课（10分钟）从家俱、建筑物、机械等的制造实践举例，引出要学会阅读和绘制图样（工程界的共同语言），讲解本课程的研究对象和内容。

二、新课教学（70分钟）1．机械制图的性质、特色、教学目标和学习方法（20分钟）。

教师演示网络课程的课程说明，重点讲解学习方法。

教师讲解时，注意向学生设问，是否听明白，有何问题，启发学生思维。

2．图纸幅面和格式（20分钟）教师讲解，并演示：①网络课程的第一章课程导航；②图纸幅面演示；③图框格式及尺寸演示；④图标规定的标题栏格式及尺寸演示。

课时教案备课时间 年 月a授课日期年 月 日教学过程与教学方法课时教案备课时间年月教学过程与教学方法教学过程与教学方法教师活动 学生活动题第二章第二节基本作图1-线段课型新授课教学 目标加识目标1.掌握利用平行线法则将线段等分的方法。

能力目标 学习使用绘图工具 德育目标遵守国家标准重点 线段等分法 难点线段等分法教学 方法讲授法、演示法教学 媒’体计算机，课件日第二章（单元）第2课时授课日期 年 月 日 教学内容1、上节课我们学习了那些绘图工具2、图板的作用3、...丁字尺的作用5、比例尺有几个面，几种刻度本节课我们学习一些常规的绘图技巧。

我们已知一条线段，川直尺三角板和圆规将它分成任意等分。

可以用多种方法达到这一效果，其中最常用的是平行线法。

也称三角板拭推法。

第二章 第二节 基本作图一、平行线法，线段等分复习提问导入新课忆节内回问。

回上课容答题教学过程与教学方法教学内容 教师活动 学生活动用平行线将已知线段AB 分为5段。

线段等分法将50mm 线段平均分为6分课堂练习检查学生掌握 情况。

握平线巧掌作行技板 一、线段等分法 书作图步骤：1、 设2、 计3、课时教案备课时间年月B第二章（单元）第3时授课日期年月日2.找到圆的上端点并准备尺子，与水平点划线平行标注a点3.将30。

三角板，左右移动，过a点停，绘制一条边教学过程与教学方法备课时间年月第二章（单元）第4课时授课日期年月日教学内容（2）以P点为圆心，cp为半径做弧，交OA与H。

S)3.以C点为圆心，CH为半径做弧, 交圆于E、F两点教师活动学生活动强调中垂:教找随师线画法。

，出困2的中一垂线~ •连接CP作圆弧找出EF点跟随教师绘制小圆的五等分结作习题册第七页8 业课时教案备课时间年月B授课日期年月日在初中同学们都学习过椭圆，回忆一下，椭圆的半径是 不是一样的 椭圆各边半径不同所以肯定不能用一个圆心完成，这就 用到了本节课要讲授的四心法画椭圆，也称近似画法。

机械制图电子教案（1）[课题编号]1-绪1①[课题名称]机械制图的任务与学习方法图幅比例[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。

王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。

[教学目标与要求]一、知识与技能1、了解本课程的任务、特点、主要内容和学习方法；2、了解图样在生产中的作用和地位，提高对课程重要性的认识，激发学习兴趣；3、熟知国家标准关于图纸幅面和格式规定，能正确识别读图方向。

4、掌握比例的概念和选用原则。

二、学习方法和素质养成1、引导学生注重理论联系实际，勤于动手，反复实践，耐心细致，严肃认真，提高对本课程重要性的认识，激发学习兴趣。

2、初步树立标准是技术法规的标准化意识，注重严谨细致、一丝不苟的工作态度和工作作风的养成教育。

[教学重点]1、本课程的重要性和学习目标、学习方法；比例概念的理解与应用；2、激发学生的学习兴趣；[教学难点]看图方向的确定。

[分析学生]1、入学新生大多数会对本课程产生较浓厚的兴趣，热情较高，信心较足。

2、同学们的几何知识和空间概念及想像力相对薄弱，又少于接触或未接触过机械生产环境，缺少相应机械常识和感性积累。

3、机械制图既重理论，更重实践，与中小学课程及其学习方法不同，学生对学习方法有一个适应和掌握的过程。

[教学设计思路]教学方法：综合运用读书质疑、讲授、演示、归纳提升等教学法。

绪论部分的教学在以教材为蓝本的同时，以激发学生的学习动机和积极性为目的，教师可根据自身的工作、教学经验和体会对绪论所要讲述的内容作恰当的调整和充实。

[教学资源]机械制图网络课程，生产用技术图纸等。

[教学安排]2课时（90分钟）教学策略：利用网络演示，创设教学情景，启发学生思维，注重知识与学生生活实际经验相联系，讲、演交叉进行，及时归纳总结。

[教学过程]一、新课教学(75～85分钟)简述本节内容、要点、作用和地位，导出教学目标和要求。

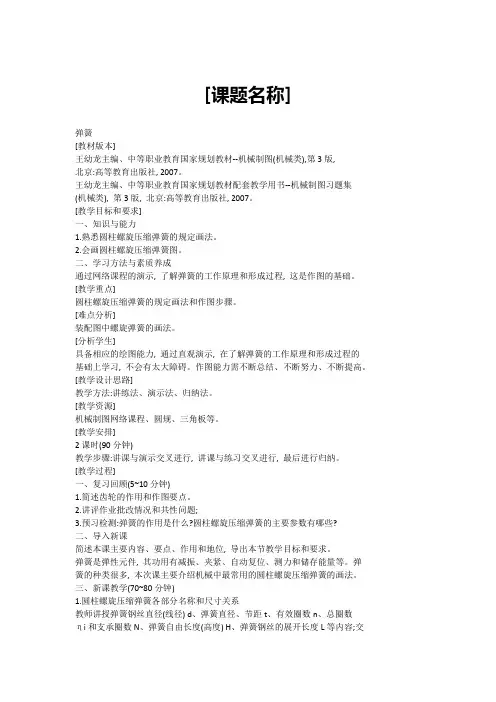

[课题名称]弹簧[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图(机械类),第3版,北京:高等教育出版社, 2007。

王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集(机械类), 第3版, 北京:高等教育出版社, 2007。

[教学目标和要求]一、知识与能力1.熟悉圆柱螺旋压缩弹簧的规定画法。

2.会画圆柱螺旋压缩弹簧图。

二、学习方法与素质养成通过网络课程的演示, 了解弹簧的工作原理和形成过程, 这是作图的基础。

[教学重点]圆柱螺旋压缩弹簧的规定画法和作图步骤。

[难点分析]装配图中螺旋弹簧的画法。

[分析学生]具备相应的绘图能力, 通过直观演示, 在了解弹簧的工作原理和形成过程的基础上学习, 不会有太大障碍。

作图能力需不断总结、不断努力、不断提高。

[教学设计思路]教学方法:讲练法、演示法、归纳法。

[教学资源]机械制图网络课程、圆规、三角板等。

[教学安排]2课时(90分钟)教学步骤:讲课与演示交叉进行, 讲课与练习交叉进行, 最后进行归纳。

[教学过程]一、复习回顾(5~10分钟)1.简述齿轮的作用和作图要点。

2.讲评作业批改情况和共性问题;3.预习检测:弹簧的作用是什么?圆柱螺旋压缩弹簧的主要参数有哪些?二、导入新课简述本课主要内容、要点、作用和地位, 导出本节教学目标和要求。

弹簧是弹性元件, 其功用有减振、夹紧、自动复位、测力和储存能量等。

弹簧的种类很多, 本次课主要介绍机械中最常用的圆柱螺旋压缩弹簧的画法。

三、新课教学(70~80分钟)1.圆柱螺旋压缩弹簧各部分名称和尺寸关系教师讲授弹簧钢丝直径(线径) d、弹簧直径、节距t、有效圈数n、总圈数ηi和支承圈数N、弹簧自由长度(高度) H、弹簧钢丝的展开长度L等内容;交叉演示网络课程常用的螺旋弹簧。

.2.螺旋弹簧的画法规定教师讲授螺旋弹簧的画法规定:交叉演示圆柱螺旋压缩弹簧的规定画法。

3.圆柱螺旋压缩弹簧的作图步骤。

教师讲授圆柱螺旋压缩弹簧的作图步骤;交叉演示螺旋压缩弹簧的作图步骤、螺旋压缩弹簧零件图。

《机械制图》教案绪论一、教学目标1. 让学生了解机械制图的基本概念、作用和意义。

2. 使学生掌握机械制图的基本知识和技能，包括图示方法、尺寸标注、视图表达等。

3. 培养学生的空间想象能力和绘图能力，为后续课程的学习打下基础。

二、教学内容1. 机械制图的基本概念制图的概念、作用和意义机械制图的标准和规定2. 图纸的基本知识图纸的规格和尺寸图框、栏和比例尺3. 视图表达视图的分类和作用正视图、侧视图、俯视图的绘制方法视图之间的投影关系4. 尺寸标注尺寸标注的基本原则和方法线性尺寸、角度尺寸、圆尺寸的标注尺寸的公差表示5. 绘图工具和技巧绘图工具的使用方法绘图线型、线宽和颜色绘图基准和比例尺的应用三、教学重点与难点1. 教学重点：机械制图的基本概念和作用图纸的基本知识和视图表达尺寸标注的方法和技巧绘图工具和绘图基准的使用2. 教学难点：视图之间的投影关系和尺寸标注绘图比例尺和线型的应用空间想象能力的培养四、教学方法1. 讲授法：讲解机械制图的基本概念、图纸知识和视图表达等内容。

2. 示范法：演示尺寸标注、绘图工具的使用和绘图技巧。

3. 练习法：学生自主绘制简单的机械图样，培养空间想象能力和绘图能力。

4. 讨论法：分组讨论和解答学生在绘图过程中遇到的问题。

五、教学准备1. 教材或教学资源：《机械制图》教材、图样实例、绘图工具等。

2. 教学设施：黑板、投影仪、绘图板、绘图仪器等。

3. 辅导资料：相关视频教程、网上资源等。

六、教学过程1. 导入：通过展示实际机械产品图纸，让学生了解机械制图在工程中的重要性，激发学生的学习兴趣。

2. 新课导入：讲解机械制图的基本概念、作用和意义，介绍图纸的基本知识。

3. 知识讲解：详细讲解视图表达、尺寸标注和绘图工具的使用方法。

4. 示范演示：老师在黑板上绘制简单的机械图样，演示尺寸标注和绘图技巧。

5. 练习时间：学生自主绘制简单的机械图样，巩固所学知识。

6. 讨论环节：学生分组讨论和解答绘图过程中遇到的问题。

机械制图教案——第一章(___第四版)这是一份关于《机械制图教案——第一章(___第四版)》的大纲。

本文档旨在介绍《机械制图教案——第一章(___第四版)》的背景和重要性。

机械制图是工程技术领域中一项重要的技能，它是实施机械设计的基础。

机械制图通过图形化的方式传达设计师的意图，使得各个参与者能够准确理解并实施设计。

因此，掌握机械制图的知识和技能对于培养优秀的机械设计人才至关重要。

机械制图教案——第一章(王幼龙第四版)》是一本全面介绍机械制图知识的教材。

它从基础原理出发，涵盖了机械制图的基本概念、图纸标准、图形投影等内容。

该教材以简明易懂的方式解释了复杂的机械制图知识，适合初学者入门研究。

通过研究本教案，学生可以了解机械制图的重要性及其在工程设计中的应用。

同时，学生还能够掌握机械制图的基本技能，如图形绘制、尺寸标注和图纸阅读等。

这些技能将为学生今后从事机械设计提供坚实的基础。

总之，《机械制图教案——第一章(王幼龙第四版)》是一本对于机械制图入门者来说不可或缺的教材。

它不仅介绍了机械制图的基本理论，还详细解释了机械制图的实际操作技巧，使学生能够在实践中灵活运用所学知识。

通过系统研究和实践训练，学生能够提升自己的机械制图能力，并为未来的机械设计事业打下坚实的基础。

本教案旨在概述学生在研究《机械制图教案——第一章(王幼龙第四版)》时应达到的教学目标。

机械制图教案——第一章(___第四版)教学内容：本教案旨在概述学生在研究《机械制图教案——第一章(王幼龙第四版)》时应达到的教学目标。

机械制图教案——第一章(___第四版)教学内容：本教案旨在概述学生在研究《机械制图教案——第一章(王幼龙第四版)》时应达到的教学目标。

机械制图教案——第一章(___第四版)教学内容：主题：机械制图基础知识主题：机械制图基础知识主题：机械制图基础知识子主题：机械制图的定义和分类机械制图的意义和作用机械制图的基本要素机械制图的常用符号和标记常用制图工具和仪器的使用方法机械制图的绘制规范和要求机械制图的图样解读和理解方法机械制图的常见问题及解决方法本教案中，教师采用了以下教学方法和策略来教授《机械制图教案——第一章(王幼龙第四版)》：讲授理论知识：在教学过程中，教师会详细讲解机械制图的相关理论知识，包括制图基本概念、标准符号、尺寸和公差等。

机械制图教案——第一章(王幼龙第四版)-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN课时教案备课时间年月日教学过程与教学方法教学内容教师活动学生活动本课程是研究阅读和绘制机械图样的原理和方法的一门重要技术课程。

本教材共介绍了11方面内容1、制图的基本规定。

（制图是按照国家标准绘制的。

不能随心所欲。

）2、几何作图。

（圆、矩形、椭圆、六边形、五边形。

）3、正投影法与三视图4、轴测图（正等轴测图、斜二等测图。

）5、组合体视图6、图样的基本表示法。

7、常用件的表示法8、零件图（读图）9、装配图10、计算机绘图11、其它图样。

二、本课程的目的任务1、掌握正投影法的基本原理及其应用。

2、掌握阅读和绘制机械图样的基本知识、基本方法和技能。

3、培养空间想象和形象思维能力4、了解计算机绘图的基本知识5、培养耐心细致的工作作风，严谨认真的工作态度。

依次解释各个方面内容将一个西瓜三道切八瓣初步了解机械制图的内容了解本课程的目的任务课时教案备课时间年月日第一章（单元）第 2课时授课日期年月日课题第一章制图的基本规定课型新授课教学目标知识目标1.掌握基本幅面的大小和格式2.掌握图框的格式和尺寸。

3.掌握标题栏和明细栏的画法。

能力目标学习使用绘图工具德育目标遵守国家标准重点掌握图纸的基本规定难点标题栏的画法教学方法讲授法、演示法教学媒体计算机，课件教学过程与教学方法教学内容教师活动学生活动从本节课开始大家要在使用绘图工具方面和在遵守《机械制图》国家标准方面受到严格的训练。

养成遵守国家标准的基本规定，按正确的绘图程序使用绘图工具绘制平面图形的良好习惯，初步养成耐心细致。

严肃认真、一丝不苟的工作作风。

第一节图纸幅面和格式一、图纸幅面1、基本幅面教学过程与教学方法教学内容教师活动学生活动2、加长幅面3、幅面尺寸图示二、图框的格式和尺寸1、图框格式：⑴不留装订边⑵留装订边2、图框尺寸不留装订边：四周边框均为e留装订边：装订边为25mm其它为c【课堂练习】：让学生在A4纸上画出装订边。

机械制图单元备课（1）[课题名称]第一章制图基本知识[教学目标与要求]一、知识与技能1、熟悉国家标准《技术制图》和《机械制图》中图纸幅面、比例、图线和尺寸标注等规定。

2、掌握比例的概念和选用原则，主要图线（粗实线、细实线、细虚线、细点画线）的应用和尺寸标注的基本规则及常见尺寸的标注方法。

二、学习方法和素质养成1、引导学生注重理论联系实际，勤于动手，反复实践，耐心细致，严肃认真，提高对本课程重要性的认识，激发学习兴趣。

2、初步树立标准是技术法规的标准化意识，注重认真负责的工作态度和严谨细致的工作作风的养成教育。

[教学重点]1、比例的概念和选用原则。

2、主要图线（粗实线、细实线、细虚线、细点画线）的应用。

3、尺寸标注的基本规则及常见尺寸的标注方法。

[教学设计思路]教学方法：综合运用读书质疑、讲授、演示、归纳提升等教学法。

教学策略：利用网络演示，创设教学情景，启发学生思维，注重知识与学生生活实际经验相联系，讲、演交叉进行，及时归纳总结。

教学资源：机械制图网络课程，生产用技术图纸等。

【课时安排】6课时机械制图的任务与学习方法图幅比例2课时字体图线2课时尺寸注法2课时机械制图单元备课（2）[课题名称]第二章几何作图[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），高等教育出版社王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），高等教育出版社[教学目标与要求]一、知识与技能1、了解一般绘图工具和仪器及其用法，掌握常用的绘图工具和仪器的正确使用方法。

2、理解“平面图形各线段之间的相对位置和连接关系是靠给定的尺寸来确定”的内涵。

3、分析了解平面图形中每个尺寸的作用和分类。

4、掌握作图的基本方法和步骤。

二、学习方法和素质养成1、通过练习，能较熟练使用绘图工具，掌握基本作图方法，为后续学习打好基础。

2、掌握正确的绘图方法和步骤，培养良好的、认真细致的工作作风和学以致用，分析解决问题的基本能力及正确、规范、清晰绘图的良好习惯。

课时教案总课时：备课时间年月日课题第三章习题课1 课型新授课教学目标知识目标巩固点的投影能力目标培养学生的空间想象能力和形象思维能力德育目标培养学生耐心细致的工作作风，严谨认真的工作态度。

重点正投影法难点正投影法教学方法演示法分析法练习法教学媒体电脑教学过程与教学方法教学内容教师活动学生活动复习点的投影出示例题，让学生分析点的投影该如何取得根据坐标分析点的位置教学过程与教学方法教学内容教师活动学生活动例题二根据坐标求出个点位置让学生利用投影规律完成第三面投影根据投影填写各个点的位置做出第三面投影教学过程与教学方法教学内容教师活动学生活动让学生独立完成该题。

理解点的投影小结正投影法作业练习卷板书设计例题练习题课后记学生自己做题有困难课时教案备课时间年月日课题第三章习题2 课型新授课教学目标知识目标1、掌握三面投影体系。

2、掌握三视图的形成能力目标学习使用绘图工具德育目标遵守国家标准重点正投影法难点正投影法教学方法讲授法、演示法教学媒体计算机，课件教学过程与教学方法教学内容教师活动学生活动复习点的投影出示例题，让学生分析点的投影该如何取得根据坐标分析点的位置教学过程与教学方法教学内容教师活动学生活动例题二根据坐标求出个点位置让学生利用投影规律完成第三面投影根据投影填写各个点的位置做出第三面投影教学过程与教学方法教学内容教师活动学生活动让学生独立完成该题。

理解点的投影小结作业板书设计课后记课时教案备课时间年月日课题第三章习题3 课型新授课教学目标知识目标面的投影2能力目标培养学生的空间想象能力德育目标养成遵守国家标准的好习惯。

重点面的三面投影规律难点面的标记教学方法演示法，练习法教学媒体多媒体教学过程与教学方法教学内容教师活动学生活动出示例题出示例题，让学生分析物体的投影该如何取得根据例题分析各个面的位置教学过程与教学方法教学内容教师活动学生活动用不同颜色笔标注出各个面位置给出例题二并分析物体如何从长方体截切获得。
