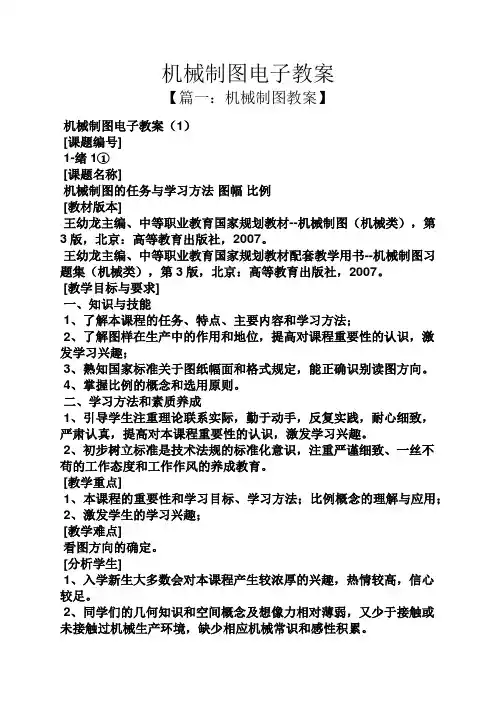

机械制图电子教案【篇一：机械制图教案】机械制图电子教案（1）[课题编号]1-绪1①[课题名称]机械制图的任务与学习方法图幅比例[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。

王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。

[教学目标与要求]一、知识与技能1、了解本课程的任务、特点、主要内容和学习方法；2、了解图样在生产中的作用和地位，提高对课程重要性的认识，激发学习兴趣；3、熟知国家标准关于图纸幅面和格式规定，能正确识别读图方向。

4、掌握比例的概念和选用原则。

二、学习方法和素质养成1、引导学生注重理论联系实际，勤于动手，反复实践，耐心细致，严肃认真，提高对本课程重要性的认识，激发学习兴趣。

2、初步树立标准是技术法规的标准化意识，注重严谨细致、一丝不苟的工作态度和工作作风的养成教育。

[教学重点]1、本课程的重要性和学习目标、学习方法；比例概念的理解与应用；2、激发学生的学习兴趣；[教学难点]看图方向的确定。

[分析学生]1、入学新生大多数会对本课程产生较浓厚的兴趣，热情较高，信心较足。

2、同学们的几何知识和空间概念及想像力相对薄弱，又少于接触或未接触过机械生产环境，缺少相应机械常识和感性积累。

3、机械制图既重理论，更重实践，与中小学课程及其学习方法不同，学生对学习方法有一个适应和掌握的过程。

[教学设计思路]教学方法：综合运用读书质疑、讲授、演示、归纳提升等教学法。

绪论部分的教学在以教材为蓝本的同时，以激发学生的学习动机和积极性为目的，教师可根据自身的工作、教学经验和体会对绪论所要讲述的内容作恰当的调整和充实。

[教学资源]机械制图网络课程，生产用技术图纸等。

[教学安排]2课时（90分钟）教学策略：利用网络演示，创设教学情景，启发学生思维，注重知识与学生生活实际经验相联系，讲、演交叉进行，及时归纳总结。

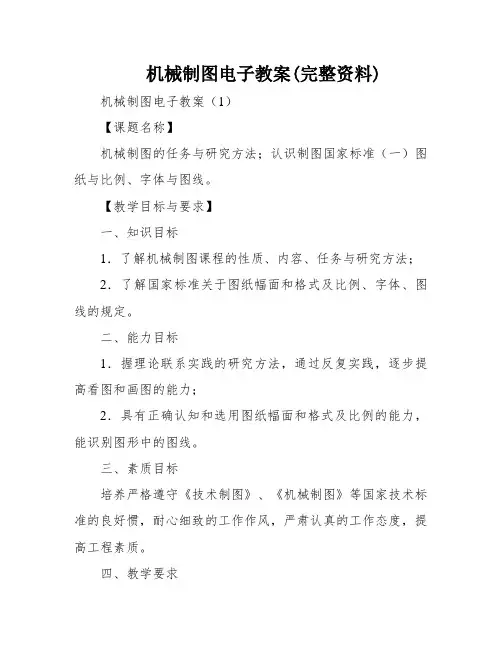

机械制图电子教案(完整资料)机械制图电子教案（1）【课题名称】机械制图的任务与研究方法；认识制图国家标准（一）图纸与比例、字体与图线。

【教学目标与要求】一、知识目标1．了解机械制图课程的性质、内容、任务与研究方法；2．了解国家标准关于图纸幅面和格式及比例、字体、图线的规定。

二、能力目标1．握理论联系实践的研究方法，通过反复实践，逐步提高看图和画图的能力；2．具有正确认知和选用图纸幅面和格式及比例的能力，能识别图形中的图线。

三、素质目标培养严格遵守《技术制图》、《机械制图》等国家技术标准的良好惯，耐心细致的工作作风，严肃认真的工作态度，提高工程素质。

四、教学要求1．了解机械制图的研究方法，并能掌握使用；2．了解国度标准关于图纸幅面和格式及比例、字体、图线的规定。

【教学重点】机械制图课程的研究方法【难点分析】比例的规定，图线的应用【分析学生】1．入学重生大多数未学过平面几何，空间概念和想像力较薄弱；未接触过机械工厂和机械出产，短少机械零件、部件的常识。

2．刚入学时多数学生研究机械制图的态度是规矩的，研究中碰到艰巨后，部分学生会发生畏难情绪，个别学生以至丧失研究信心与兴趣。

3．机械制图既有理论，又有实践，与中小学课程及其研究方法不同，学生对研究方法有一个适应和掌握的过程。

【教学设计思路】教学方法：演示法、讲授法、归纳法。

【教学资源】机械制图网络课程【教学放置】2课时（90分钟）教学步骤：网络演示，讲授交叉进行，最后进行归纳。

【教学过程】一、导入新课（10分钟）从家俱、建筑物、机械等的制造实践举例，引出要学会阅读和绘制图样（工程界的共同语言），讲解本课程的研究对象和内容。

二、新课教学（70分钟）1．机械制图的性质、特色、教学目标和研究方法（20分钟）。

教师演示网络课程的课程说明，重点讲解研究方法。

教师讲解时，注意向学生设问，是否听明白，有何问题，启发学生思维。

2．图纸幅面和格式（20分钟）教师讲解，并演示：①网络课程的第一章课程导航；②图纸幅面演示；③图框格式及尺寸演示；④图标规定的标题栏格式及尺寸演示。

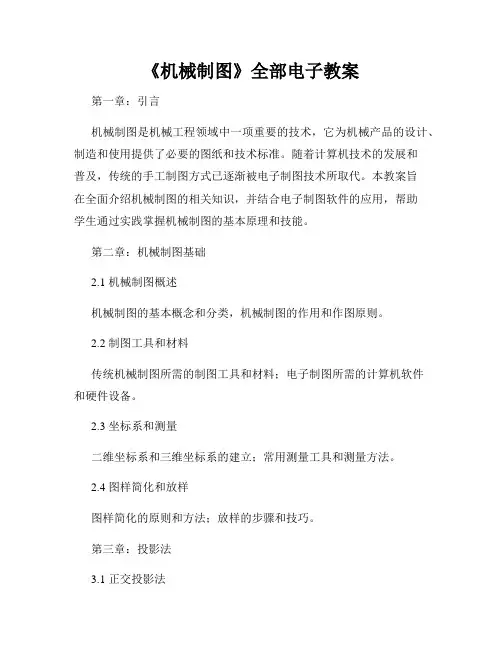

《机械制图》全部电子教案第一章：引言机械制图是机械工程领域中一项重要的技术，它为机械产品的设计、制造和使用提供了必要的图纸和技术标准。

随着计算机技术的发展和普及，传统的手工制图方式已逐渐被电子制图技术所取代。

本教案旨在全面介绍机械制图的相关知识，并结合电子制图软件的应用，帮助学生通过实践掌握机械制图的基本原理和技能。

第二章：机械制图基础2.1 机械制图概述机械制图的基本概念和分类，机械制图的作用和作图原则。

2.2 制图工具和材料传统机械制图所需的制图工具和材料；电子制图所需的计算机软件和硬件设备。

2.3 坐标系和测量二维坐标系和三维坐标系的建立；常用测量工具和测量方法。

2.4 图样简化和放样图样简化的原则和方法；放样的步骤和技巧。

第三章：投影法3.1 正交投影法正交投影的概念和基本原理；主视图、俯视图和剖视图的绘制方法。

3.2 斜投影法斜投影的概念和基本原理；等角斜投影和等面斜投影的绘制方法。

第四章：尺寸标注和图样检查4.1 尺寸标注尺寸标注的原则和方法；尺寸标注的常用符号和约定。

4.2 图样检查图样检查的目的和方法；常见图样错误和修改方法。

第五章：零件图绘制5.1 四种主视图的绘制常用零件的主视图绘制方法和技巧。

5.2 剖视图的绘制剖视图的类型和绘制方法；剖视图的标注和符号。

5.3 展开图和折弯图展开图和折弯图的绘制方法；展开图和折弯图的标注和符号。

第六章：装配图绘制6.1 装配图的概念和分类装配图的作用和分类；装配图的基本要求。

6.2 零件位置的确定零件位置的确定方法和步骤；装配关系的表示方法。

6.3 装配图的绘制装配图的绘制原则和技巧；装配图中的标注和符号。

第七章：电子制图软件应用7.1 AutoCAD基础AutoCAD软件的界面和常用工具；绘图命令和编辑命令的使用。

7.2 SolidWorks基础SolidWorks三维建模软件的界面和基本操作；零件和装配的绘制和编辑。

7.3 Pro/ENGINEER基础Pro/ENGINEER三维建模软件的界面和基本操作；零件和装配的建立和编辑。

机械制图电子教案投影法（优秀版）word资料机械制图教案第 1 页机械制图教案第2 页〖组织教学〗调节课堂气氛调动学生积极性，共同创设和谐动感课堂〖导入新课〗当日光或灯光照射物体时，在地面或墙上就会出现物体的影子，这就是我们在日常生活中所见到的投影现象。

〖任务分析〗想一下平时所常见的投影有哪些？1.太阳光照射所出现在影子。

〖知识学习〗一、投影法概念物体被灯光或日光照射，在地面或墙面上就会留下影子，这就是投影现象。

物体--影子投影法——投射线通过物体，向选定的面投射，并在该面上得到图形的方法。

投影——根据投影法所得到的图形投影面——投影法中得到投影的面二、投影法分类1、中心投影法投射线汇交于一点的投影法，称为中心投影法。

用中心投影法所得到的投影不能反映物体原来的真实大小，它不适用于绘制机械图样。

中心投影法绘制的图形立体感较强，它适用于绘制建筑物的外观图以及美术画等。

中心投影平行投影实物演示情境式教学，启发引导学生思考：平时所见的投影现象有哪些？教师引出学习目的及重点、难点多媒体演示启发学生思考：什么叫投影法？哪些知识已学过？哪些是新知识点？准备工具静心上课结合生活实际，积极思考踊跃回答同学间互相交流讨论，共同分析其形状及画法机械制图教案第3 页2、平行投影法投射线互相平行的投影法，称为平行投影法。

平行投影法所得到的投影可以反映物体的实际形状。

（1）斜投影法在平行投影法中，投射线与投影面倾斜成某一角度时，称为斜投影法。

按斜投影法得到的投影称为斜投影。

（2）正投影法在平行投影法中，投射线与投影面垂直时，称为正投影法。

按正投影法得到的投影称为正投影。

机械图样按正投影法绘制。

因为正投影法所得到的投影能真实地反映物体的形状和大小，度量性好，作图简便。

三、正投影的基本特性1、实形性直线∥投影面：其投影反映直线的实长平面图形∥投影面：其投影反映平面图形的实形2、积聚性直线、平面、柱面⊥投影面：其投影分别积聚为点、直线、曲线3、类似性直线、平面∠投影面：直线投影仍为直线，平面投影为类似形多媒体演示启发教学：平行投影法又分为哪两类，让学生看书回答讲评并归纳同学们的答案，多媒体展示正确答案多媒体展示启发引导：补充书上没有的内容，正投影的基本特性，虽然书上没有，但是本课的重点。

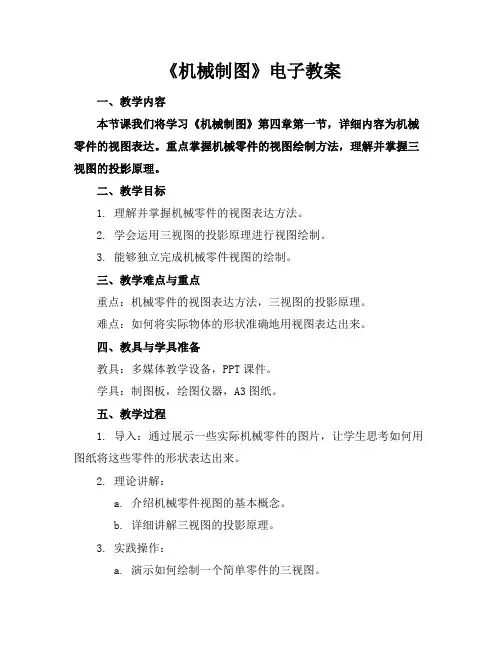

《机械制图》电子教案一、教学内容本节课我们将学习《机械制图》第四章第一节，详细内容为机械零件的视图表达。

重点掌握机械零件的视图绘制方法，理解并掌握三视图的投影原理。

二、教学目标1. 理解并掌握机械零件的视图表达方法。

2. 学会运用三视图的投影原理进行视图绘制。

3. 能够独立完成机械零件视图的绘制。

三、教学难点与重点重点：机械零件的视图表达方法，三视图的投影原理。

难点：如何将实际物体的形状准确地用视图表达出来。

四、教具与学具准备教具：多媒体教学设备，PPT课件。

学具：制图板，绘图仪器，A3图纸。

五、教学过程1. 导入：通过展示一些实际机械零件的图片，让学生思考如何用图纸将这些零件的形状表达出来。

2. 理论讲解：a. 介绍机械零件视图的基本概念。

b. 详细讲解三视图的投影原理。

3. 实践操作：a. 演示如何绘制一个简单零件的三视图。

b. 学生跟随教师操作，共同绘制三视图。

4. 例题讲解：a. 分析一个复杂零件的视图表达方法。

b. 演示如何绘制该零件的三视图。

5. 随堂练习：a. 学生独立完成一个简单零件的视图绘制。

b. 教师巡回指导，解答学生疑问。

a. 归纳本节课所学内容。

b. 强调重点和难点。

六、板书设计1. 三视图投影原理2. 机械零件视图表达方法3. 例题解析七、作业设计1. 作业题目：绘制一个常见机械零件的三视图。

2. 答案：根据学生完成情况给出。

八、课后反思及拓展延伸1. 反思：本节课学生对于三视图的投影原理掌握程度，以及在实际操作中的问题。

2. 拓展延伸：研究更复杂的零件视图表达方法，如剖视图、断面图等。

重点和难点解析1. 三视图的投影原理。

2. 机械零件视图表达方法。

3. 实践操作中学生的问题与解答。

4. 作业设计与课后反思。

一、三视图的投影原理1. 正投影法：以正方向（垂直于投影面）进行投影，使物体的三个坐标面（前、上、左）在投影面上得到反映。

2. 投影面：三个相互垂直的投影面，分别为水平投影面、正面投影面和侧面投影面。

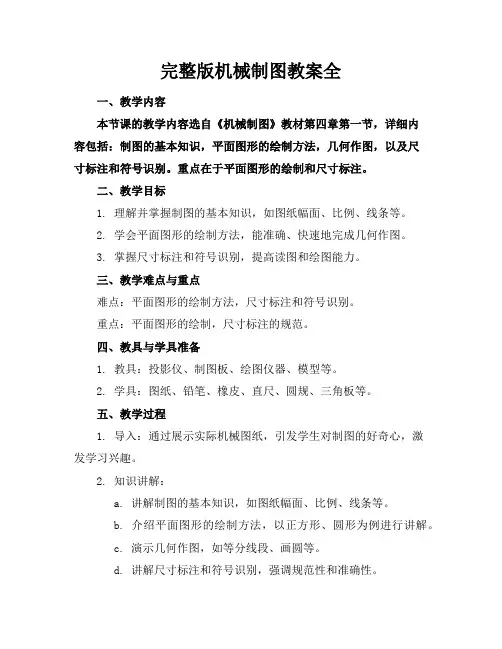

完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节，详细内容包括：制图的基本知识，平面图形的绘制方法，几何作图，以及尺寸标注和符号识别。

重点在于平面图形的绘制和尺寸标注。

二、教学目标1. 理解并掌握制图的基本知识，如图纸幅面、比例、线条等。

2. 学会平面图形的绘制方法，能准确、快速地完成几何作图。

3. 掌握尺寸标注和符号识别，提高读图和绘图能力。

三、教学难点与重点难点：平面图形的绘制方法，尺寸标注和符号识别。

重点：平面图形的绘制，尺寸标注的规范。

四、教具与学具准备1. 教具：投影仪、制图板、绘图仪器、模型等。

2. 学具：图纸、铅笔、橡皮、直尺、圆规、三角板等。

五、教学过程1. 导入：通过展示实际机械图纸，引发学生对制图的好奇心，激发学习兴趣。

2. 知识讲解：a. 讲解制图的基本知识，如图纸幅面、比例、线条等。

b. 介绍平面图形的绘制方法，以正方形、圆形为例进行讲解。

c. 演示几何作图，如等分线段、画圆等。

d. 讲解尺寸标注和符号识别，强调规范性和准确性。

3. 实践操作：a. 让学生分组进行平面图形绘制，教师巡回指导。

b. 学生完成几何作图，教师点评并给出建议。

c. 学生进行尺寸标注和符号识别练习，教师解答疑问。

4. 例题讲解：a. 以一个简单的机械零件为例，讲解制图过程。

b. 分析例题中的难点和重点，引导学生掌握关键知识点。

5. 随堂练习：a. 学生独立完成一个平面图形的绘制和尺寸标注。

b. 教师挑选部分学生作品进行点评，指出优缺点。

六、板书设计1. 制图基本知识：a. 图纸幅面、比例、线条b. 平面图形绘制方法c. 几何作图d. 尺寸标注和符号识别2. 例题解析3. 随堂练习七、作业设计1. 作业题目：绘制一个简单的机械零件图，并标注尺寸。

八、课后反思及拓展延伸1. 反思：本节课的教学过程中，学生对于平面图形绘制和尺寸标注的掌握程度较高，但部分学生在几何作图方面存在困难，需要在今后的教学中加强指导。

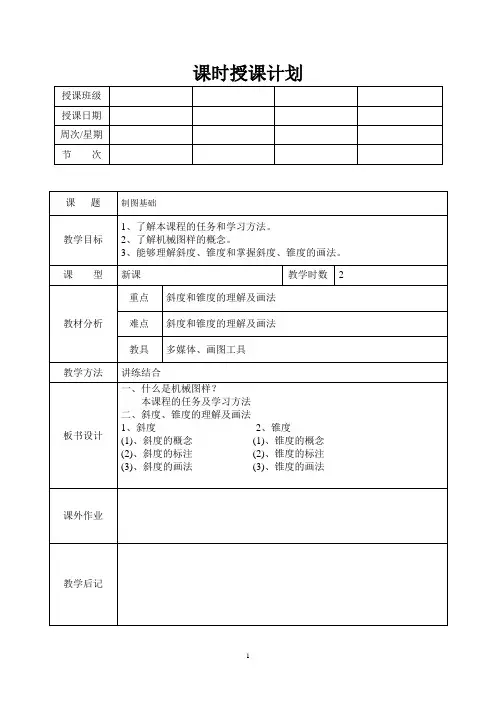

课时授课计划斜度的简单计算，强调其格式锥度的计算稍复杂，请学生要细心计算思考（2）由上图可知：斜度＝tanα＝BC：AC＝1：n（3）斜度的作图方法与步骤：（老师即堂演练）2．锥度(GB/T15754-1995)（1）概念：锥度是指圆锥的底圆直径与高度之比，锥度也写成1：n的形式，（见上图可知：）（2）定义式：锥度=D/L=(D-L)/l=2 tanα＝1：n（3）作图方法与步骤：A 、求作如右图所示的1:5的锥度；B 、从O点开始任取五单位长度，得点N；C 、在左端面上取OM＝0.5单位长度，得点M；D 、连接MN，即得锥度为1:5的圆锥(老师演练，学生即堂练习)；E 、过A点作AC∥MN，即完成作图。

（提问：如何作平行线？为什么作了平行线就可完成作图？）【课堂练习】斜度、锥度练习题【课堂小结】1、斜度与锥度的概念及作图方法【课堂拓展】椭圆的作图方法边讲解边提问（学生回忆初中的数学知识）教师示范学生模仿（教师演练使用方法，并要求学生即堂练习）巩固练习（学生动手作图，要求独立学生完成）课时授课计划教学过程教学内容教学方法（教师板书，提问)机械图样中的线有很多种（老师结合表1-3逐一详细讲解）其中重点介绍粗实线、虚线、细点画线、细实线。

三、字体（GB/T 14691-1993）1．基本要求标准规定了汉字、字母和数字的结构形式。

书写字体的基本要求是：(1) 字体工整、笔画清楚、间隔均匀、排列整齐。

(2) 字体高度(用h表示)的公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm字体高度代表字体的号数。

(3) 汉字应写成长仿宋体字，汉字的高度不应小于3.5mm，字宽一般为h/根号2。

(4) 在同一图样上，只允许选用一种型式的字体。

(5) 字母和数字可写成斜体或直体。

斜体字字头向右倾斜，与水平基准线成75°。

四、图线(GB/T 4457.4-2002)1．线型及图形尺寸图样中的图形是由多种图线组成的。

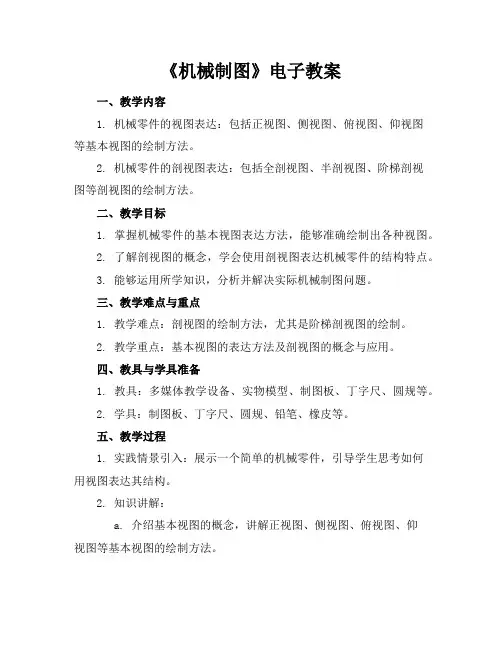

《机械制图》电子教案一、教学内容1. 机械零件的视图表达：包括正视图、侧视图、俯视图、仰视图等基本视图的绘制方法。

2. 机械零件的剖视图表达：包括全剖视图、半剖视图、阶梯剖视图等剖视图的绘制方法。

二、教学目标1. 掌握机械零件的基本视图表达方法，能够准确绘制出各种视图。

2. 了解剖视图的概念，学会使用剖视图表达机械零件的结构特点。

3. 能够运用所学知识，分析并解决实际机械制图问题。

三、教学难点与重点1. 教学难点：剖视图的绘制方法，尤其是阶梯剖视图的绘制。

2. 教学重点：基本视图的表达方法及剖视图的概念与应用。

四、教具与学具准备1. 教具：多媒体教学设备、实物模型、制图板、丁字尺、圆规等。

2. 学具：制图板、丁字尺、圆规、铅笔、橡皮等。

五、教学过程1. 实践情景引入：展示一个简单的机械零件，引导学生思考如何用视图表达其结构。

2. 知识讲解：a. 介绍基本视图的概念，讲解正视图、侧视图、俯视图、仰视图等基本视图的绘制方法。

b. 介绍剖视图的概念，讲解全剖视图、半剖视图、阶梯剖视图等剖视图的绘制方法。

3. 例题讲解：结合实物模型，演示如何绘制基本视图和剖视图。

4. 随堂练习：让学生根据所学知识，绘制给定机械零件的视图。

六、板书设计1. 基本视图的绘制方法：a. 正视图：物体正面投影到投影面上。

b. 侧视图：物体侧面投影到投影面上。

c. 俯视图：物体上面投影到投影面上。

d. 仰视图：物体下面投影到投影面上。

2. 剖视图的绘制方法：a. 全剖视图：将物体沿某一平面完全切开，展示物体内部结构。

b. 半剖视图：将物体沿某一平面切开一半，展示物体内部结构。

c. 阶梯剖视图：将物体沿两个或多个平面切开，展示物体内部结构。

七、作业设计1. 作业题目：a. 绘制给定机械零件的基本视图。

b. 绘制给定机械零件的剖视图。

2. 答案：八、课后反思及拓展延伸1. 课后反思：本节课学生掌握基本视图和剖视图的绘制方法，但部分同学在阶梯剖视图绘制方面仍存在困难，需要在课后加强练习。

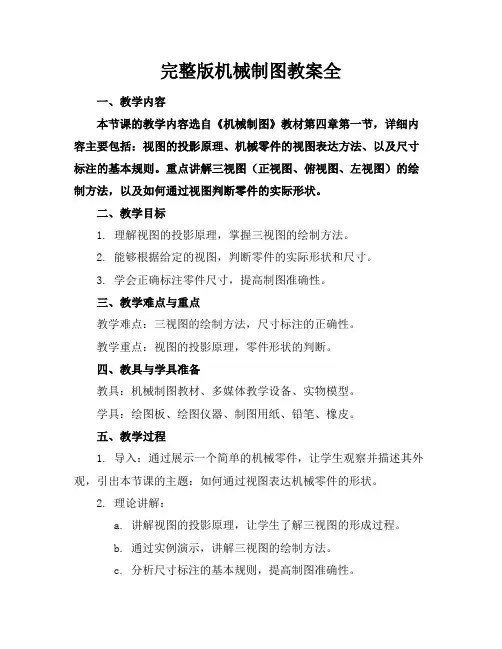

完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节，详细内容主要包括：视图的投影原理、机械零件的视图表达方法、以及尺寸标注的基本规则。

重点讲解三视图（正视图、俯视图、左视图）的绘制方法，以及如何通过视图判断零件的实际形状。

二、教学目标1. 理解视图的投影原理，掌握三视图的绘制方法。

2. 能够根据给定的视图，判断零件的实际形状和尺寸。

3. 学会正确标注零件尺寸，提高制图准确性。

三、教学难点与重点教学难点：三视图的绘制方法，尺寸标注的正确性。

教学重点：视图的投影原理，零件形状的判断。

四、教具与学具准备教具：机械制图教材、多媒体教学设备、实物模型。

学具：绘图板、绘图仪器、制图用纸、铅笔、橡皮。

五、教学过程1. 导入：通过展示一个简单的机械零件，让学生观察并描述其外观，引出本节课的主题：如何通过视图表达机械零件的形状。

2. 理论讲解：a. 讲解视图的投影原理，让学生了解三视图的形成过程。

b. 通过实例演示，讲解三视图的绘制方法。

c. 分析尺寸标注的基本规则，提高制图准确性。

3. 实践操作：a. 让学生分组讨论，根据给定的视图，分析零件的实际形状。

b. 每组派代表绘制三视图，并标注尺寸。

c. 教师巡回指导，解答学生疑问。

4. 例题讲解：a. 出示一道典型例题，讲解解题思路和方法。

b. 让学生独立完成，并进行讲解。

5. 随堂练习：a. 布置一道与例题相似的练习题，让学生当堂完成。

b. 教师批改并反馈，巩固所学知识。

六、板书设计1. 视图的投影原理2. 三视图的绘制方法3. 尺寸标注的基本规则4. 例题及解题步骤七、作业设计1. 作业题目：绘制一个给定视图的机械零件，并标注尺寸。

2. 答案：见附件。

八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生的掌握程度，以及教学过程中的不足。

2. 拓展延伸：引导学生了解其他视图（如斜视图、局部视图等）的绘制方法，提高制图水平。

同时，鼓励学生在课后寻找生活中的机械零件，进行观察和练习。

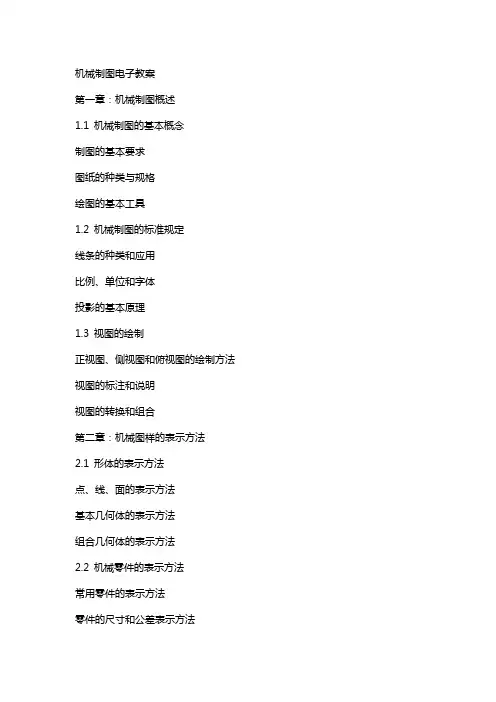

机械制图电子教案第一章：机械制图概述1.1 机械制图的基本概念制图的基本要求图纸的种类与规格绘图的基本工具1.2 机械制图的标准规定线条的种类和应用比例、单位和字体投影的基本原理1.3 视图的绘制正视图、侧视图和俯视图的绘制方法视图的标注和说明视图的转换和组合第二章：机械图样的表示方法2.1 形体的表示方法点、线、面的表示方法基本几何体的表示方法组合几何体的表示方法2.2 机械零件的表示方法常用零件的表示方法零件的尺寸和公差表示方法零件的表面粗糙度表示方法2.3 装配图的表示方法装配图的布局和表示方法装配体的连接表示方法装配体的运动和限制表示方法第三章：机械制图的绘制技巧3.1 绘制机械图样的基本步骤熟悉图纸和要求绘制草图标注尺寸和说明整理和审查图纸3.2 绘制机械零件图的技巧零件图的布局和表示方法零件图的尺寸标注和说明零件图的常见错误和注意事项3.3 绘制装配图的技巧装配图的布局和表示方法装配图的尺寸标注和说明装配图的常见错误和注意事项第四章：机械制图的实践应用4.1 绘制机械零件图的实践案例轴类零件的绘制齿轮类零件的绘制螺纹类零件的绘制4.2 绘制装配图的实践案例轴承座的绘制齿轮箱的绘制传动装置的绘制4.3 机械制图的实际应用案例机械设备的设计和制造机械零件的加工和装配机械设备的维修和保养第五章：机械制图的现代化技术5.1 计算机辅助设计（CAD）CAD软件的基本操作和功能CAD软件在机械制图中的应用CAD软件的技巧和注意事项5.2 计算机辅助制造（CAM）CAM软件的基本操作和功能CAM软件在机械制图中的应用CAM软件的技巧和注意事项5.3 数字化制造和3D打印数字化制造的基本概念和原理3D打印的基本概念和原理数字化制造和3D打印在机械制图中的应用第六章：机械制图的标注与符号6.1 尺寸标注尺寸标注的基本原则线性尺寸、角度尺寸和圆尺寸的标注尺寸公差和形位公差的标注6.2 符号与标注常用符号的表示方法焊接符号、热处理符号和涂装符号的标注零件编号和明细表的编制6.3 制图中的文字说明文字说明的书写要求和格式栏、会签栏和图框的设置技术要求的编写和表述第七章：机械制图的标准件和常用件7.1 标准件的表示方法标准件的分类和表示方法弹簧、滚动轴承和螺纹的标准件表示联接件和紧固件的标准件表示7.2 常用件的表示方法齿轮和链轮的表示方法皮带轮和蜗轮副的表示方法弹簧和其他常用件的表示方法7.3 标准件和常用件的插入与标注插入标准件和常用件的步骤标注标准件和常用件的尺寸和公差编写标准件和常用件的技术要求第八章：机械制图的投影变换8.1 投影变换的基本原理投影变换的概念和分类正射投影和斜射投影的变换方法旋转和平移的投影变换方法8.2 投影变换的应用投影变换在机械制图中的应用案例复杂形体的投影变换方法和技巧投影变换在三维建模和渲染中的应用8.3 投影变换的计算与作图投影变换的数学计算方法利用投影变换作图的步骤和技巧投影变换在机械设计和分析中的应用第九章：机械制图的视图表达9.1 视图表达的基本原则视图选择和布局的原则视图间的投影关系和对应关系视图表达中的隐藏线和虚线的使用9.2 复杂形体的视图表达复杂形体的主视图、侧视图和俯视图的表达复杂形体的等轴测视图和斜视图的表达复杂形体的透视图和效果图的表达9.3 视图表达的实践应用机械零件和装配体的视图表达案例视图表达在机械设计和制造中的应用视图表达在机械维修和销售中的作用第十章：机械制图的评估与改进10.1 制图质量的评估尺寸和标注的准确性评估图纸的清晰度和可读性评估技术要求和说明的完整性和合理性评估10.2 制图过程中的问题分析与改进常见制图错误和问题的分析提高制图效率和准确性的方法制图流程和标准的改进与优化10.3 制图技术的持续发展新型制图软件和技术的发展趋势数字化制图和虚拟现实技术的应用制图技术在智能制造和工业4.0中的角色重点和难点解析重点环节1：机械制图的基本概念和标准规定重点关注内容：制图的基本要求、图纸的种类与规格、绘图的基本工具、线条的种类和应用、比例、单位和字体、投影的基本原理。

机械制图电子教案一、教学目标1. 了解机械制图的基本知识，掌握国家标准的有关规定。

2. 学会使用绘图工具和设备，熟练掌握绘图技巧。

3. 掌握基本几何图形的画法，学会组合体的画法。

4. 学会视图的绘制方法，掌握投影变换规律。

5. 学会机械零件的表达方法，提高阅读和绘制机械图纸的能力。

二、教学内容1. 机械制图基本知识机械制图国家标准绘图工具和设备的使用基本几何图形的画法2. 组合体的画法组合体的组合方式组合体的视图绘制方法组合体的尺寸标注3. 投影变换规律视图间的投影关系投影变换方法斜视图和旋转视图的绘制4. 机械零件的表达方法零件图的绘制步骤零件图的尺寸标注常见机械零件的画法5. 机械图纸的阅读和绘制图纸的阅读方法图纸的绘制技巧提高图纸质量的措施三、教学方法1. 采用讲授法，讲解机械制图的基本知识和技巧。

2. 采用演示法，展示绘图工具的使用和绘图过程。

3. 采用练习法，让学生动手实践，提高绘图能力。

4. 采用案例分析法，分析实际图纸，提高阅读和绘制图纸的能力。

四、教学资源1. 教材：机械制图教材2. 绘图工具：丁字尺、三角板、曲线板、铅笔、橡皮等3. 教学设备：投影仪、绘图桌、绘图板等4. 图纸：标准零件图、装配图等五、教学评价1. 平时成绩：考察学生的出勤、作业完成情况、课堂表现等。

2. 实践成绩：考察学生的绘图技巧、图纸质量、阅读能力等。

3. 期末考试：考察学生对机械制图知识的掌握程度。

六、教学重点与难点教学重点：1. 机械制图的基本知识和国家标准。

2. 组合体的视图绘制方法和尺寸标注。

3. 投影变换规律及其应用。

4. 机械零件的表达方法和绘制步骤。

5. 机械图纸的阅读和绘制技巧。

教学难点：1. 投影变换规律的掌握和应用。

2. 组合体视图的绘制和尺寸标注。

3. 复杂机械零件的绘制。

4. 图纸的阅读方法和技巧。

七、教学进度安排1. 第1-2周：机械制图基本知识和国家标准。

2. 第3-4周：绘图工具和设备的使用，基本几何图形的画法。

机械制图教案（第一部分）一、教学目标1. 了解机械制图的基本知识，掌握国家标准的有关规定。

2. 学会使用绘图工具和仪器，掌握基本绘图方法。

3. 熟悉正投影原理，掌握基本几何体的投影特性。

4. 学会绘制组合体的三视图，并能正确表达其形状。

5. 掌握机械制图的标注方法，包括尺寸、公差、形位、表面粗糙度等。

二、教学内容1. 机械制图基本知识机械制图的国家标准绘图工具和仪器的使用绘图的基本方法2. 正投影原理投影面和投影方法基本几何体的投影特性投影变换3. 组合体的三视图组合体的组合方式画组合体三视图的方法和步骤常见组合体的三视图绘制实例4. 机械制图的标注尺寸标注的规则和方法公差、形位、表面粗糙度的表示方法标注的综合练习三、教学重点与难点1. 教学重点：国家标准在机械制图中的应用基本绘图方法和技巧正投影原理及基本几何体的投影特性组合体三视图的绘制方法机械制图的标注方法2. 教学难点：投影变换的计算组合体三视图的绘制标注的综合练习四、教学方法1. 采用讲授法，讲解机械制图的基本知识和技巧。

2. 采用演示法，展示绘图工具和仪器的使用方法。

3. 采用练习法，让学生通过实际操作，掌握基本绘图方法和技巧。

4. 采用案例分析法，分析实际工程图纸，提高学生对机械制图的理解和应用能力。

五、教学准备1. 教师准备教案、PPT、绘图工具和仪器。

2. 学生准备绘图用品，如铅笔、橡皮、直尺、圆规等。

3. 准备一些典型的组合体模型或图纸，用于教学演示和练习。

机械制图教案（第二部分）六、教学内容1. 机械制图的标准标准的含义和作用标准的分类和结构标准的应用和执行2. 视图基本视图斜视图局部视图展开视图3. 断面图和剖面图断面图的种类和画法剖面图的种类和画法断面图和剖面图的应用4. 机械制图的符号和标注符号的种类和意义标注的规则和方法符号和标注的组合应用七、教学重点与难点1. 教学重点：机械制图标准的理解和应用视图的绘制方法和技巧断面图和剖面图的绘制方法符号和标注的规范使用2. 教学难点：视图的转换和绘制断面图和剖面图的绘制技巧符号和标注的综合应用八、教学方法1. 采用案例分析法，分析实际工程图纸中的标准应用。

机械制图电子教案[课题编号]4-2①[课题名称]绘图工具及其使用基本作图法[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。

王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。

[教学目标与要求]一、知识与技能1、了解常用的绘图工具及其用法；2、通过学习与练习，能基本掌握常用绘图工具的使用方法；3、熟练掌握用三角板、圆规等分线段、圆周和作正多边形等基本作图方法。

二、学习方法与素质养成通过练习，能较熟练使用绘图工具，掌握基本作图方法，为后续学习打好基础。

[教学重点]三角板、圆规的使用方法；等分圆周和作多边形。

[教学难点]图板和丁字尺及三角板的配合使用。

[分析学生]1、部分绘图工具，学生在学几何时已会使用，等分线段也容易理解。

2、运用常用的绘图工具，从学习一开始要注意正确的方法，并通过不断练习达到运用自如。

3、学习时学生可能会认为简单易学，产生马虎现象。

要引导学生正确运用绘图工具的方法，通过练习熟练地绘制图线。

[教学设计思路]教学方法：讲演结合、讲练结合、归纳法。

[教学资源]机械制图网络课程，圆规、三角板、直尺、图板、丁字尺、曲线板。

[教学安排]2学时（90分钟）。

教学步骤：讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。

[教学过程]一、复习回顾（5～10分钟）1、标注尺寸的基本规则和注意事项；角度尺寸的标注；倾斜尺寸注法等。

2、讲评作业共性问题。

3、提问教材P.23 思考题4、5题。

4、预习提问，集中问题。

二、导入新课简述本节课的作用和重要性，导入本节课教学目标和要求。

绘图离不开工具，今天要介绍绘图工具及其使用，重点放在使用上。

绘图速度的快慢、图画质量的高低，在很大程度上决定于是否能采用正确的绘图方法和按正确的工作程序，自如地运用各种绘图工具绘制几何图形。

三、新课教学（70～80分钟）1、绘图工具及其使用教师讲解并演示常用绘图工具，除实物演示，还应充分运用网络课程演示。

机械制图教案(一)章节名称：机械制图基本知识教学目标：1. 理解机械制图的基本概念和术语。

2. 掌握机械制图的规范和标准。

3. 学会使用机械制图工具和材料。

教学内容：1. 机械制图的基本概念和术语，如投影、视图、剖面等。

2. 机械制图的规范和标准，如图幅、比例、标注等。

3. 机械制图工具和材料的使用，如画图板、丁字尺、圆规等。

教学步骤：1. 介绍机械制图的基本概念和术语。

2. 讲解机械制图的规范和标准。

3. 演示机械制图工具和材料的使用方法。

4. 学生练习绘制简单的机械制图。

教学评价：1. 学生能理解机械制图的基本概念和术语。

2. 学生能掌握机械制图的规范和标准。

3. 学生能熟练使用机械制图工具和材料。

机械制图教案(二)章节名称：机械制图的投影方法教学目标：1. 理解机械制图的投影原理。

2. 掌握机械制图的投影方法。

3. 学会绘制机械制图的基本视图。

教学内容：1. 机械制图的投影原理，如正投影、斜投影等。

2. 机械制图的投影方法，如主视图、俯视图、左视图等。

3. 绘制机械制图的基本视图，如直线、平面、圆等。

教学步骤：1. 介绍机械制图的投影原理。

2. 讲解机械制图的投影方法。

3. 演示绘制机械制图的基本视图。

4. 学生练习绘制机械制图的基本视图。

教学评价：1. 学生能理解机械制图的投影原理。

2. 学生能掌握机械制图的投影方法。

3. 学生能熟练绘制机械制图的基本视图。

机械制图教案(三)章节名称：机械制图的标注方法教学目标：1. 理解机械制图的标注意义。

2. 掌握机械制图的标注方法。

3. 学会绘制机械制图的标注。

教学内容：1. 机械制图的标注意义，如尺寸、符号、文字等。

2. 机械制图的标注方法，如线性标注、角度标注、径向标注等。

3. 绘制机械制图的标注。

教学步骤：1. 介绍机械制图的标注意义。

2. 讲解机械制图的标注方法。

3. 演示绘制机械制图的标注。

4. 学生练习绘制机械制图的标注。

教学评价：1. 学生能理解机械制图的标注意义。
