第3章柱下钢筋混凝土条形基础2010

柱下钢筋混凝土条形基础柱下钢筋混凝土条形基础1. 引言柱下钢筋混凝土条形基础是一种常用的地基工程设计方案，特别适用于建筑物的大型柱子。

本文将详细介绍柱下钢筋混凝土条形基础的构造、设计和施工过程。

2. 基础设计2.1 地基勘查在进行柱下钢筋混凝土条形基础设计之前，必须进行地基勘查。

地基勘查内容包括土层性质、地下水位、地面沉降等。

根据地基勘查的结果来确定设计参数。

2.2 柱下钢筋混凝土条形基础的构造形式柱下钢筋混凝土条形基础一般由基座、筏板、加劲梁和防护层组成。

基座承担着柱子的重量，筏板将荷载均匀分散到地基上，加劲梁用于加强整个基础的刚度，防护层用于防止基础受到水和腐蚀。

2.3 基础尺寸和钢筋布置设计基础尺寸的确定依赖于柱子的荷载和地基的承载力。

根据结构和地基的要求，确定基座、筏板和加劲梁的尺寸。

钢筋的布置应满足设计用荷要求和混凝土的强度要求。

3. 施工过程3.1 基础土方开挖根据基础尺寸，进行基础的土方开挖。

开挖过程中应注意保证基础的平整度和垂直度，并清除土方中的可燃物和可腐蚀物。

3.2 基础基座和筏板的施工按照设计要求，施工基础基座和筏板。

首先铺设基座，再施工筏板，保证其水平和完整性。

3.3 加劲梁和钢筋的施工按照设计要求，施工加劲梁和钢筋。

加劲梁的形状和尺寸应符合设计要求，钢筋的布置应满足设计要求和混凝土的强度要求。

3.4 混凝土浇筑在所有的基础施工完成后，进行混凝土的浇筑。

浇筑过程中应注意保持混凝土的均匀性和充实性，同时控制浇注的速度和温度。

4. 扩展内容1. 本所涉及附件如下：- 基础设计图纸- 地基勘查报告- 施工图纸- 混凝土质检报告2. 本所涉及的法律名词及注释：- 地基勘查：对建筑地基进行调查和研究的过程。

- 柱下钢筋混凝土条形基础：一种地基工程设计方案，适用于大型柱子的基础构造形式。

- 加劲梁：用于加强基础刚度的一种构件。

一、基本资料图1为某框架结构柱网布置图。

已知B 轴线上边柱荷载设计值1F ，中柱荷载设计值2F ，初选基础埋深为d ，地基土承载力特征值a f ，设计参数的值见表1，试设计B 轴线上条形基础JL —2。

图1.1 柱网平面布置图 表1.1 设计参数二、设计要求1. 进行基础平面布置；2. 确定基础底宽、长度、肋梁高度、翼板厚度；3. 取结构计算简图；4. 结构计算，按倒梁法计算基础内力。

5、根据内力进行配筋。

三、设计计算书1. 基础平面布置图根据题目条件及表中数据，绘制基础平面布置图，如图3.1.1所示图3.1.12. 基础底面尺寸（1）确定荷载合力重心位置设合力作用点与边柱A 的距离为c x ，根据合力距定理，以A 为参照点，有：14007.2140014.4140021.6140028.8120036181400412002ik ic ikF x x m F⨯+⨯+⨯+⨯+⨯===⨯+⨯∑∑（2）确定基础梁的长度和外伸尺寸基础梁两端外伸长度为12a a 、，取边跨的0.25倍。

取10.257.2 1.8a m =⨯=12()2(18 1.8)39.6c L x a m =+=⨯+= 239.6 1.87.25 1.8a m =--⨯=（3）按地基持力层的承载力确定基础梁的宽度b14004120021.83 1.8(20)39.6(150202)kFb m m L f d ⨯+⨯===≈-⨯-⨯∑（4）确定肋梁高度及翼板高度采用C30混凝土，21.43/t f N mm = 基底沿宽度b 方向的净反力28000112.2/1.839.6kn Fp kN m bL===⨯∑悬臂根部剪力设计值0.4 1.8()112.2(0.2)78.54/222n b V p kN m =-=⨯-=翼缘板有效高度0378.541078.560.70.71 1.43101h t V h mm f l β⨯≥==⨯⨯⨯⨯ 取0220h mm =（等厚翼板）。

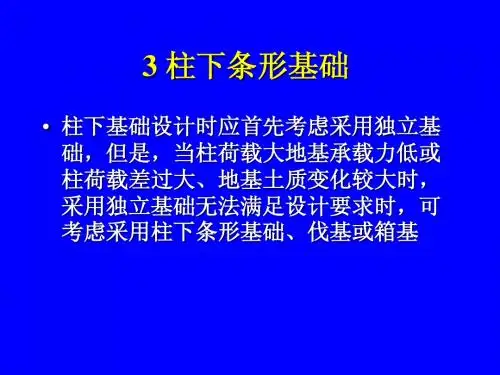

第3章柱下条形基础、筏形和箱形基础§3-1概述柱下条形基础、筏形基础和箱形基础与柱下独立基础相比，具有优良的结构特征、较大的承载能力等优点，适合作为各种地质条件复杂、建设规模大、层数多、结构复杂的建筑物基础。

柱下条形基础、筏形基础和箱形基础将建筑物底部连成整体加强了建筑物整体刚度，调整和均衡传递给地基的上部结构荷载，减小荷载差异和地基不均匀造成的建筑物不均匀沉降，减小上部结构的次应力。

该类基础一般埋深较大，可提高地基的承载力，增大基础抗水平滑动的稳定性，并可利用地基补偿作用减小基底附加应力，减小建筑物的沉降量。

此外，筏形和箱形基础还可在建筑物下部构成较大的地下空间，提供安置设备和公共设施的合适场所。

但是，这类基础尤其箱形基础，技术要求及造价较高，施工中需处理大基坑、深开挖所遇到的许多问题，箱形基础的地下空间利用不灵活，因此，选用时需根据具体条件通过技术经济及应用比较确定。

如前所述的刚性及扩展基础，因建筑物较小，结构较简单，计算分析中将上部结构、基础和地基简单地分割成彼此独立的三个组成部分，分别进行设计和验算，三者之间仅满足静力平衡条件。

这种设计方法称为常规设计，由此引起的误差一般不致于影响结构安全或增加工程造价，但计算分析简单，工程界易于接受。

然而对于条形、筏形和箱形等规模较大、承受荷载多和上部结构较复杂的基础，上述简化分析，仅满足静力平衡条件而不考虑三者之间的相互作用，则常常引起较大误差。

由于基础在地基平面上一个或两个方向的尺度与其竖向截面相比较大，一般可看成是地基上的受弯构件—梁或板。

其挠曲特征、基底反力和截面内力分布都与地基、基础以及上部结构的相对刚度特征有关，故应从三者相互作用的角度出发，采用适当的方法进行设计。

应该指出，上部结构、基础和地基共同作用是一个复杂的研究课题，尽管已取得较丰硕的成果，但是由于涉及到的因素很多，尤其地基土是一种很复杂的材料，目前尚缺少一种理想的地基模型去确切模拟，因此考虑共同工作的分析结果与实测资料对比往往存在着不同程度的差异，有时误差还较大，说明理论分析方法尚有待进一步完善，许多设计人员提出，设计这些基础宜以“构造为主，计算为辅”的原则，本章在介绍柱下条形基础、筏形基础、箱形基础设计计算的同时，也介绍其结构和构造要求，供设计时采用。
