电动开窗器的应用与发展2009/12/23 17:06:59 新闻来源复制网址分享|建筑电动开窗器的发展已有近20多年的历史。
最初电动开窗器仅仅工作于单体窗户的电动开启无任何外接传感器的联动功能。
随着越来越多现代化楼宇的建成，特别是高层、超高层楼宇的建成，对高空窗户的如何自动开启，则使电动开窗器越来越受重视，且有的国家已明文规定高空玻璃幕墙的窗户开启必须使用电动开窗器及相关联动系统。

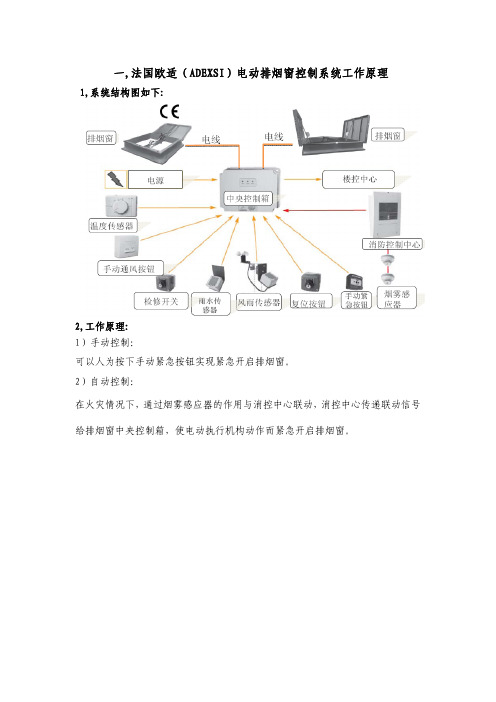

本文着重讨论单体电动开窗器在开窗应用，以及在智能楼宇联动方面的应用，同时探讨今后的发展方向。
一、电动开窗器的组成电动开窗器(英文Actuator for window或Windows opener)是电气自动化技术发展的产物。
由于它的出现一改以往手动开窗器的工作方式，使开窗变成一件容易的事。
电动开窗器的分类如下：A.按驱动机构分：液压推杆式、链条式、齿条式、蜗杆式B.按工作电压分交流220V/50Hz、直流24V工作无论是何种电动开窗器，一般电动开窗器的组成如下图所示：图中：1、电源AC/DC；2、电动机(MOTOR)；3、执行机构；4、限位开关；5、触头为了有效地控制及改变行程，几乎所有的电动开窗器均加装行程限位微动开关。
另外有的高档电动开窗器在电动机中还加装过热保护及工作信号反馈等附件，且努力使电动开窗器向智能化(Intelligent)方向发展。
二、电动开窗器的一般指标不同类型的电动开窗器由于其工作方式不同，故电气指标不尽相同，但以下指标是必不可少的。
1 驱动力(Thurst/Tractive Force)(含外推力及收缩力)此指标直接与被驱动窗的自重有关，单位一般为牛顿(N)。
以目前掌握的国外资料看，单体式电动开窗器的驱动力最大可达2000N。
2 伸缩行程(Opening/Closing stroke)直接影响窗开启的角度大小3 行程工作速度(Translation Speed)一般以mm/s为单位。
由于要求电动开窗的速度不宜过大，故现有指标均≤40mm/s。
产品名称：消防电动装置(消防电动开窗机)产品型号：KCJ XDTL性能指标：电压 DC24V，最大电流 2A，最大推力 400N，行程 400mm，空载运行速度 12mm/s，温度范围-20－50ºC，工作环境：室内；外壳材质：铝合金，尺寸规格：（长×宽×高）：528mm × 50mm× 40mm简介链条式开窗机是一种将电动机的旋转运动转变为链条的直线往复运动的电力驱动装置。
可用于各种简单或复杂的工艺流程中作为执行机械使用，以实现窗户开启与关闭的远距离控制、集中控制或自动控制。
1、工作原理电动机经齿轮减速后，带动链条。
把电机的旋转运动变成直线运动，利用电动机正反转完成链条伸缩动作。
从而可完成窗户的开启与关闭。
通过改变链条的长度，可以增大或减小行程。
2、主要结构链条式开窗机由驱动电机、减速齿轮、变向齿轮、链条架、链条、螺母、导套、外壳及行程开关等组成。
电动链条开窗机是一种新型的电动执行机构，在一定范围行程内作往返运动，一般链条标准行程在，100，150，200，250，300，350，400mm，450mm，500mm。
特殊行程也可根据不同应用条件要求设计定做。
链条开窗机可以根据不同的应用负荷而设计不同推力，一般其最大推力可达 1000N，空载运行速度为 4~45mm/s，其电机以 24V 直流电机为动力源，把电机的旋转运动转化为直线往复运动。
从而来完成窗扇的开启与关闭。
3、优点采用链条开窗机作为执行机构不仅可减少采用气动和液压所需的气/液源装置和辅助设备，也可减少执行机构的重量。
采用电动链条开窗机，在改变控制开度时，需要供电，在达到所需开度时就可不再供电，因此从节能看，电动链条执行机构比气动执行机构有明显节能优点。
此外，链条开窗机平行于窗面安装，既美观又节约空间。
4、装配图5、注意点1、本产品符合电流安全规则。
2、安装人员按照使用该开窗机的国家安全规则进行操作，才能确保操作安全。
简易窗帘自动开闭电路摘要随着科学技术的飞速发展，人们的生活观念也渐渐地发生转变。
各种家电也在发生着变化。
现今窗帘已经发展到相当水平，其中布艺帘以它的独有的时代魅力深受人们欢迎。
当窗户面积大、窗户高或安装厚重的窗帘布时，使用手动或拉绳都比较费力，并且容易导致帘布损坏，所以现在采用光控电动自动控制布帘的方式代表时代发展的潮流。
由于其质量技术等各方面的全面改进，理所当然，光控自动窗帘成为科技不断进步，社会飞速发展的必然产物。
为了巩固已学习的数电和模电知识以及初步掌握protel软件，更为了提高自己的实际应用能力，学习一些书本上没有的知识，我精心设计了这个简易窗帘自动开闭电路，该窗帘自动开闭电路由光强检测电路、光强信号处理电路、控制电路、电机开关电路及电源电路组成。
光信号通过光敏电阻转化为连续变化的电信号，而由555定时器构成的施密特触发器将连续变化的电信号转化为不连续的高低电平。
利用高低电平控制继电器开关的打开与闭合，进一步控制电机的正反转，来实现窗帘的打开与闭合，最后利用限位开关实现电源的切断。
关键字光敏电阻 5G1555 触发器继电器电机目录1方案的介绍与论证 (1)2 简易窗帘自动开闭电路的基本组成及工作原理 (1)2.1 系统组成框图 (1)2.2 主要单元电路设计 (2)2.2.1 光强检测和光信号处理电路 (2)2.2.2 控制电路 (3)2.2.3 电机开关电路 (5)2.2.4 电源电路 (6)3 芯片介绍 (7)3.1 555定时器介绍 (7)3.2 施密特触发器原理 (8)总结与体会 (9)参考文献 (10)附录（一） (11)附录（二） (12)1 方案的介绍与论证当窗户面积大、窗户高或安装厚重的窗帘布时，使用手动或拉绳都比较费力，并且容易导致帘布损坏，所以现在采用光控电动自动控制布帘的方式代表时代发展的潮流。
由于其质量技术等各方面的全面改进，理所当然，光控自动窗帘成为科技不断进步，社会飞速发展的必然产物。
随着现代建筑的发展,高层玻璃幕墙建筑建成和应用对高空玻璃幕墙窗户的自动开启成为新的建筑需求,由此而出现了电动开启装置器,并开始逐渐推广应用。
初期的电动开启装置多用在单个玻璃幕墙窗户的开启上,而现在,已有了多种应用、控制形式,并且,玻璃幕墙窗户电动开启装置已应用在上悬外开窗、上悬内开窗、下悬外开窗、下悬内开窗、采光顶开启天窗等玻璃幕墙窗户。
窗户电动开启装置根据开启原理的不同可以分为链条式电动开窗机，齿条式电动开窗机，螺杆式电动开窗机，推杆式电动开窗机等。
根据玻璃幕墙窗户的类型和开启方式。
选择相应的玻璃幕墙窗户电动开启装置。
①若上悬窗、中悬窗、下悬窗、斜面窗可选择链条式电动开窗机，占用空间小、隐蔽性好。
②若推拉窗可选用齿条式电动开窗机或蜗杆式电动开窗机，这两类开窗机属直线型运动，窗户的关闭密封度较好。
③若天窗可选用齿条式电动开窗机或蜗杆式电动开窗机，这两类开窗机运动时不易弯曲，对风雨雪有较大的承受力，推力可做的比较大。
④若窗户设计的比较重（大于800N）或窗户的宽度超过1.5米，应选用双链式开窗机或正副杆，正正杆齿条式开窗机。
⑤若百叶窗可选用专用的齿条式电动开窗机或蜗杆式电动开窗机。
选定玻璃幕墙窗户电动开启装置类型后，再确定玻璃幕墙窗户电动开启装置的行程和推力及使用电源。
满足玻璃幕墙窗户电动开启装置的需要厂房高窗天窗：选用齿条式或是推杆式电动开窗机，这类方式适于在垂直方向上受力，没有弯曲的可能，对风雨有抗强力，而推力一般做的很大。
推拉窗：也要选用齿条式或是推杆式电动开窗机，这类方式也适于在直线运行，在关闭窗时、窗扇的关闭密封度好。
百叶窗：那要选用小型齿条式的或推杆式电动开窗机。
上/下/悬窗：要用链式的，齿条和推杆式也可以，但齿条的推拉力最大。
设计的窗户过重：在开/关窗时，推/拉窗费力（超过600N）或窗户过宽（超过1.5米）,那将考虑要用联动开窗器了，双联动有齿条主副臂和双链式两种，就是一台机器主副臂和双链条来推拉同一个窗户，如大型幕墙窗户。
1.设计概述窗帘在人们的日常生活中有着不可替代的作用，窗帘在室内装修中，分别起着保护私隐、利用光线、装饰墙面、吸音降噪的作用。
到目前为止，窗帘已经发展到相当水平，其中布艺帘以它的独有的时代魅力深受人们欢迎。
当窗户面积大、窗户高或安装厚重的窗帘布时，使用手动或拉绳都比较费力，并且容易导致帘布损坏，所以现在采用光控电动自动控制布帘的方式代表时代发展的潮流。
由于其质量技术等各方面的全面改进，理所当然，光控自动窗帘成为科技不断进步，社会飞速发展的必然产物。
我精心设计了这个简易窗帘自动开闭电路，该电路能够通过光敏电阻组成的感应装置，检测到光线的强弱，并能够根据光线的强弱，自动将窗帘打开和关闭,同时能够在窗帘接触到边沿时，有单稳态触发器回到稳态致使电机处于制动状态停止下放或升起窗帘。
经理论推证，本系统能较好的完成任务书要求的各项功能。
2 方案设计及工作原理2.1 系统组成框图光照检测电路检测光照的强弱，通过积分电路处理此信号，进而触发控制开关的开闭状态，开关影响驱动电路中电动机的转动方向，从而实现窗帘的自动关闭，电源电路的功能是为上述所有电路提供直流电源。
2.2工作原理原理图如下：（图中所标序号对应74lS00引脚号）图2.2 简易窗帘自动开闭电路原理图当天气渐凉，光线变强时，光敏电阻RL 阻值降低，与非门U1A的输入端为低电光照检测电路 信号处理电路 单稳态开关定时电路 电源电路驱动电路图2.1 系统框图平，经与非门U1B、U1C整形后输出高电平，由电容C2两端电压不能突变的特性可知微分电路C2、R3不可能产生负脉冲而将产生正脉冲，使与非门U2A、U2B组成的单稳态触发电路仍维持高电平输出状态; 同时与非门U1A输出的高电平经与非门U1D反向后输出低电平，微分电路R2、C3形成负脉冲，使与非门U2C、U2D组成的单稳态触发电路翻转输出低电平，于是，VT2、VT3导通，电机正传，窗帘打开。
当与非门U2C,U2D 暂稳态结束后输出又反转为稳态高电平，VT2、VT3停止导通，电机停转。
