给排水、消防和排风管道施工工艺流程图

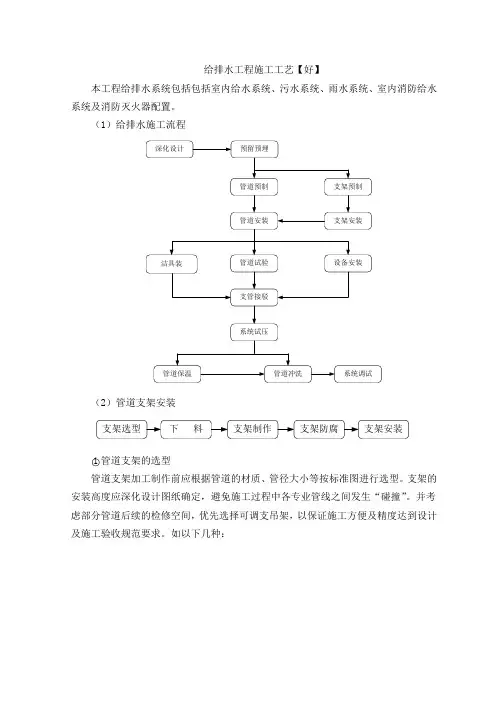

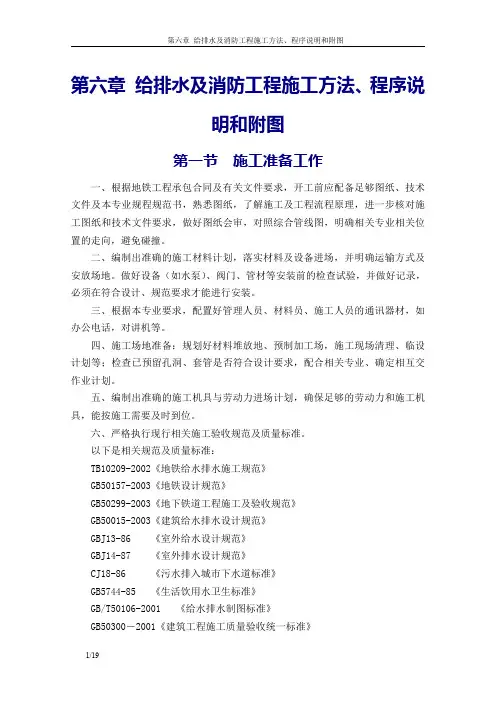

给排水工程施工工艺【好】本工程给排水系统包括包括室内给水系统、污水系统、雨水系统、室内消防给水系统及消防灭火器配置。

（1）给排水施工流程（2）管道支架安装○1管道支架的选型管道支架加工制作前应根据管道的材质、管径大小等按标准图进行选型。

支架的安装高度应深化设计图纸确定，避免施工过程中各专业管线之间发生“碰撞”。

并考虑部分管道后续的检修空间，优先选择可调支吊架，以保证施工方便及精度达到设计及施工验收规范要求。

如以下几种：a.剪力墙、柱三角支撑b.双管吊架c.单管固定支架②管道支架制作加工管道支架参考标准图集，根据现场实际情况选用合适的类型，其制作质量必须符合规范要求。

a.管道支架必须满足管道的稳定和安全，允许管道自由伸缩并符合安装高度。

b.给水立管安装管卡时，层高H≤5m每层设一个，层高H＞5m时，每层设两个。

c.临近阀门和其他大件管道须安装辅助支架，以防止过大的应力，临近泵接头处亦须安装支架以免设备受力。

对于机房内压力管道及其他可把振动传给建筑物的压力管道，必须安装弹簧支架并垫橡胶垫圈以达到减振的目的。

e.排水立管采用管卡定位，管卡的距离不得超过3m，承插管每根直管均应设管卡，立管底部应设支座或吊卡。

f.管道支架切割及钻孔，采用砂轮切割机及台钻，煨制要圆滑均匀，各种支吊架要无毛刺、豁口、漏焊等缺陷，制作质量必须符合设计规范要求，制作成形后应进行除锈和防腐处理。

g.吊架的吊杆要牢固地固定在结构板上，固定支架必须安装在设计规定的位置上，不得任意移动。

（3）钢塑复合给水管安装①安装工艺流程②施工准备施工设计图纸和其它技术文件准备齐全，并已进行技术交底；对安装所需的管材、管件和阀门等附件以及管道支承件、紧固件等核对其产品合格证、质量保证书、规格型号、品种和数量，并进行外观检查；施工前应了解建筑物的结构，并根据设计图纸和施工方案制订与土建工程及其它工程的配合措施；施工机具：金属锯、自动套丝机、标准螺纹规、专用绞刀、细锉、管钳、压槽机、手动液压泵、开孔机等。

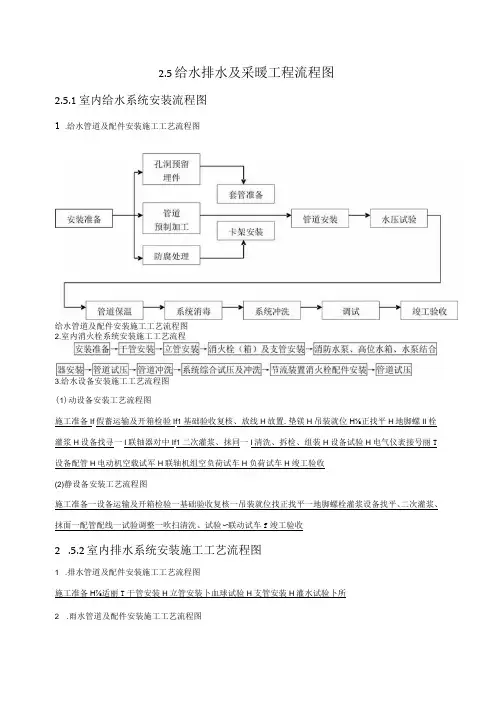

2.5给水排水及采暖工程流程图2.5.1室内给水系统安装流程图1.给水管道及配件安装施工工艺流程图给水管道及配件安装施工工艺流程图2.室内消火栓系统安装施工工艺流程3.给水设备安装施工工艺流程图(1)动设备安装工艺流程图施工准备If假蓄运输及开箱检验If1基础验收复核、放线H放置.垫镁H吊装就位H⅛正找平H地脚螺II栓灌浆H设备找寻一I联轴器对中If1二次灌浆、抹同一I清洗、拆检、组装H设备试验H电气仪袤接号丽T 设备配管H电动机空载试军H联轴机组空负荷试车H负荷试车H竣工验收(2)静设备安装工艺流程图施工准备一设备运输及开箱检验一基础验收复核一吊装就位找正找平一地脚螺栓灌浆设备找平、二次灌浆、抹面一配管配线一试验调整一吹扫清洗、试验〜联动试车f竣工验收2.5.2室内排水系统安装施工工艺流程图1 .排水管道及配件安装施工工艺流程图施工准备H⅞适丽T干管安装H立管安装卜血球试验H支管安装H灌水试验卜所2 .雨水管道及配件安装施工工艺流程图I施工准备H⅞适丽T雨水干管妾获H雨水立管网T雨水支管安装H灌水试验I2.5.3室内热水供应系统安装施工工艺流程图管道及配件安装施工工艺流程图2.5.4卫生器具安装施工工艺流程图1 .卫生器具安装施工工艺流程图安装准备If叵器具及配件检验H卫生器具安衰H卫生器具及配件预装H卫生器具稳装If叵获I具与墙面、地面缝隙的处理卜胸'水、通水试验I2 .卫生器具给水配件安装施工工艺流程图安装准备If监永配件检验|一跖永配件安装H满水、通水试验3 .卫生器具排水管道安装施工工艺流程图安装准备If麻配件检验h∣⅞永配件安装H满水、通水试验2.5.5室内采暖系统安装施工工艺流程图1 .管道及配件安装施工工艺流程图I安装准备I-丽加工HK架安装H干管安装卜国蔽襄Ii皮管妾圜T附属装置安装I一丽一丽一丽一丽T调试验收I-%系统内积水2 .辅助设备及散热器安装施工工艺流程图I编制组片统计表H散热器组对H外拉条预制、安弱T散热器单组水压试验卜做热器安装H散热器闱I风门安装Ii皮管妾粥T系统试国一丽I3 .金属辐射板安装施工工艺流程图I安装准备∏7⅞丽丽If底前水压试验I一研薮粥f丽运国一I支管安栗「丽一丽f4.低温热水地板辐射采暖系统安装施工工艺流程图版ZH检验、丽5.系统水压试验及调试施工工艺流程图连接管路卜检至采暖系统If丽H系统冲洗IfI系统通热调试2.5.6室外给水管线安装施工工艺流程图1 .给水管道安装施工工艺流程图检验管材、阀件IT处理管口、阀件、填料卜够下料机具卜倚造、阀件定位If宿一丽一厢If阀门等配件安装H管道试压卜懵道冲洗与消毒H管道防腐H管道保温I2 .消防水泵接合器及室外消火栓安装施工工艺流程图I检查消栓和水源接网一座天阚T安装消火栓新标T处理管道穿过井壁间隙H系统水压试验I3 .管沟及井室施工工艺流程图管道线路测量、两T降水、排永IT沟槽开挖H管道基础施工H井室砌筑卜丽工I2.5.7室外排水管网安装施工工艺流程1 .排水管道安装施工工艺流程图I下管前准备工作HWH⅞石（管道接口、管道与检查井连接5~卜|灌水试验和通水试验2 .排水管沟及井池施工工艺流程图管道线路测量、运应H降水、排永If网槽开挖H管道基础施工H井室砌筑If画耐2. 5.8室外供热管网安装施工工艺流程图1.管道及配件安装施工工艺流程图2.系统水压试验及调试施工工艺流程图水压试验If丽管网冲洗H热力网灌充、通城H各用户供暖介质引入和系统调试2.5.9建筑中水系统及游泳池水系统安装施工工艺流程图.建筑中水系统管道及辅助设备安装施工工艺流程图 建筑中水系统管道及辅助设备安装施工工艺流程图 2.游泳池水系统安装施工工艺流程图 填堵孔洞 设备安装 给水管道安装 加药管道安装排水管道安装 设备试验或运行安装准备游泳池水系统安装施工工艺流程图1 .5.10供热锅炉及辅助设备安装施工工艺流程图1锅炉安装施工工艺流程图锅炉安装施工工艺流程图2 .辅助设备及管道安装施工工艺流程图(1)动设备安装工艺流程施工工艺流程图施工准备一设备运输及开箱检验一基础验收复核、放线一垫铁安装一吊装就位一找正找平一地脚螺栓灌浆一设备找平一联轴器对中一二次灌浆抹面一清洗拆检组装一设备配管~电气仪表接线调试一电动机空载试车一试运行T竣壬跖5(2)静设备安装工艺流程施工工艺流程图施工准备一设备运输及开箱检验一基础验收复核一吊装就位一找正找平一地脚螺栓灌浆一二次灌浆、抹面一配管配线一试验调整一吹扫清洗、试验一联动试车一竣工验收3 .安全附件安装施工工艺流程图施工准备卜幅附件调校If既附件安装If骸附件调试卜崎反4 .烘炉、煮炉和试运行施工工艺流程图I烘炉前准备工作了丽f钢一I锅炉试运行和气密性试验及安全而比国T总体验收I。

给排水施工工艺流程图小主收集分享30句励志美文，闲暇时不妨看看。

共勉（上）1.不要生气要争气，不要看破要突破，不要嫉妒要欣赏，不要拖延要积极，不要心动要行动。

2.只有一条路不能选择――那就是放弃。

3.没有一种不通过蔑视、忍受和奋斗就可以征服的命运。

4.勇气不是感觉不到恐惧而是感觉到恐惧也继续做下去。

5.记住：你是你生命的船长；走自己的路，何必在乎其它。

6.不去追逐，永远不会拥有。

不往前走，永远原地停留。

7.没有所谓失败，除非你不再尝试。

8.立志趁早点，上路轻松点，目光放远点，苦累看淡点，努力多一点，奋斗勇一点，胜利把名点，祝你折桂冠，成功新起点，幸福多一点，笑容亮一点。

9.要想让这个世界更快乐，其实轻而易举。

为什么？只要对寂寞灰心者说几句真诚的赞赏的话就可以了。

虽然你可能明天就忘记了今天说的话，但接受者可能珍视一生。

10.用我们的奋斗和梦想扬起青春的船帆，当我们努力拼搏地摇浆时，成功的闸门也会慢慢地再为我们打开，我们将享受一份青春的美好，收获一份成功的喜悦。

11.每天告诉自己一次：我真的很不错。

12.人生最大的挑战没过于战胜自己！13.愚痴的人，一直想要别人了解他。

有智慧的人，却努力的了解自己。

14.生命的道路上永远没有捷径可言，只有脚踏实地走下去。

15.只要还有明天，今天就永远是起跑线。

小主收集分享30句励志美文，闲暇时不妨看看。

共勉（下）1.火把倒下，火焰依然向上。

2.认真可以把事情做对，而用心却可以做到完美。

3.最后的措手不及是因为当初游刃有余的自己4.现实很近又很冷，梦想很远却很温暖。

5.松驰的琴弦，永远奏不出时代的强音。

6.堕落；人生不在乎掠取多少，而在于追求过程的完美与卓越！磨练，使人难以忍受，使人步履维艰，但它能使强者站得更挺，走得更稳，产生更强的斗志。

7.敢于向黑暗宣战的人，心里必须充满光明。

8.梦想注定是孤独的旅程，路上少不了质疑和嘲笑，但那又怎样，哪怕遍体鳞伤也要勇往直前。

9.东西，让你羡慕，却不能拥有；有些错过，让你留恋，却终生遗憾。

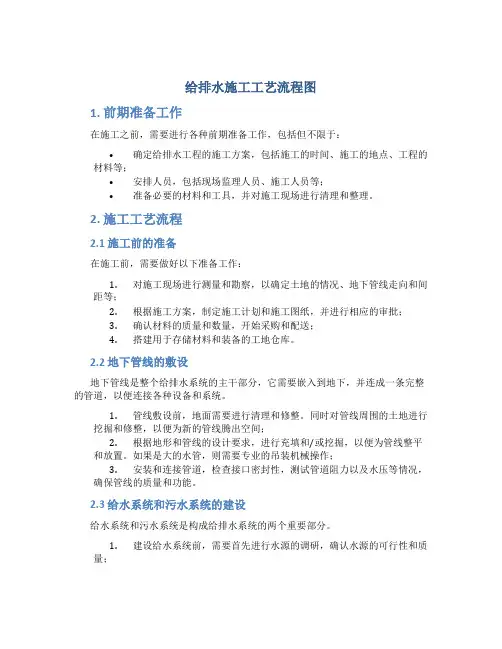

给排水施工工艺流程图1. 前期准备工作在施工之前，需要进行各种前期准备工作，包括但不限于：•确定给排水工程的施工方案，包括施工的时间、施工的地点、工程的材料等；•安排人员，包括现场监理人员、施工人员等；•准备必要的材料和工具，并对施工现场进行清理和整理。

2. 施工工艺流程2.1 施工前的准备在施工前，需要做好以下准备工作：1.对施工现场进行测量和勘察，以确定土地的情况、地下管线走向和间距等；2.根据施工方案，制定施工计划和施工图纸，并进行相应的审批；3.确认材料的质量和数量，开始采购和配送；4.搭建用于存储材料和装备的工地仓库。

2.2 地下管线的敷设地下管线是整个给排水系统的主干部分，它需要嵌入到地下，并连成一条完整的管道，以便连接各种设备和系统。

1.管线敷设前，地面需要进行清理和修整。

同时对管线周围的土地进行挖掘和修整，以便为新的管线腾出空间；2.根据地形和管线的设计要求，进行充填和/或挖掘，以便为管线整平和放置。

如果是大的水管，则需要专业的吊装机械操作；3.安装和连接管道，检查接口密封性，测试管道阻力以及水压等情况，确保管线的质量和功能。

2.3 给水系统和污水系统的建设给水系统和污水系统是构成给排水系统的两个重要部分。

1.建设给水系统前，需要首先进行水源的调研，确认水源的可行性和质量；2.带有水压力的水管、管道和水泵安装，同时进行重要的插件安装和密封；3.建设污水系统前，需要考虑污水处理和排放的要求，选择污水处理技术和设备；4.构造和建设污水处理站，安装和连接重要的管道和设备。

2.4 系统调试和验收在整个施工过程完成之后，需要进行系统的调试和验收。

1.进行管道和设备的压力测试、水流测试和水质测试，以确保系统的正常运行；2.对水源、给水系统、污水系统、污水处理设备等进行验收，确保其符合国家标准和技术要求；3.对施工的工程进行质量检查，并在质量问题发现后及时予以处理。

3. 总结本文介绍了给排水施工工艺流程图，包括前期准备工作、地下管线的敷设、给水系统和污水系统的建设以及系统调试和验收等方面。

一、给排水管道安装施工工艺流程图：熟悉图低和有关技术资料施工测量放线沟槽开挖及管沟砌筑配合土建留孔洞及预埋铁件管件加工制作支架制作及安装管道预制及组装管道敷设及安装管道与设备连接自控仪表及其管道安装试压及清（吹）洗防腐和保温调试和试运转交工验收二、普通给排水管道施工的一些主要过程的基本施工方法及要求：（一）沟槽开挖、支撑与回填的施工方法及要求1 沟槽开挖1.1放线：根据工管部门技术交底的管道管沟开挖宽度，在测量人员测放的管沟中线两侧测放开挖边线，并用白灰作出标识；1.2设置高程及中线控制点：在管线的拐点处、以及直线段每5-10米（压力管道不大于15米），作一高程及中线控制桩。

1.2.1控制桩可用方木制作，截面宜为4*4cm，长50cm，打入土层后，地面露出长度为10-15cm。

1.2.2控制桩必须稳固，不被扰动，最好有保护措施。

控制桩中心1.0米范围内的土方应在沟槽验收完或控制桩已转移至沟底后方可集中铲除；1.3确定开挖深度：根据测量员交底的测量结果，对照施工图，计算出每个桩点处沟槽相对桩基线下降深度，将其结果记录在记录本上，并用红色漆标记在控制桩上；1.4沟槽人工开挖1.4.1根据土质的性质，由作业人员自行选择合适的开挖工具；1.4.2随时用钢卷尺检测沟槽的开挖深度和沟底宽度。

若要求放坡开槽时，应提前制作坡度板，坡度板应具有一定刚度且不易变形的材料制作，并设置牢固，一般将坡度板做成钝角三角形，钝角的角度与沟槽的开口角度一致，与沟槽接触的一边的杆件长度不小于80cm，相邻杆件不小于30cm，钝角对应边为支撑杆，其两端与另两边杆件中任意位置连接（最好在两端），应保证三个杆件连接好后其角度固定不变；1.4.3开挖的土方，可堆置在沟槽两侧，但不得影响建筑物、各种管线和其它设施的安全，同时不得掩埋消火栓、管道闸阀、雨水口、测量标志和各种地下管线的井盖，并不得防碍其正常使用；1.4.4堆土高度不宜超过1.5米，且距槽边缘不宜小于0.8米；1.4.5当开挖深度接近设计深度（一般应高于设计高程10cm以上）时，应在沟壁内设置与设计沟底高程平行的高程控制桩（如20cm或50 cm高程控制桩）；1.7.2距电览1.0米处严禁机械开挖；1.7.3在街道、厂区、居民区开挖，应在沟槽两端设立警告标志，沟槽侧边设护栏，悬挂红灯（间距30 /对）；1.7.4开挖过程中遇有文物，应妥善保护，并向主管部门通报；遇有已建管道，或发现已建管道破裂时应及时向主管部门通报。

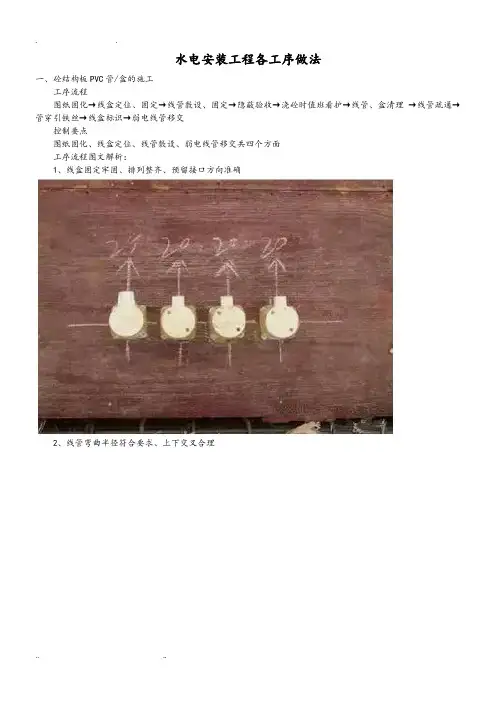

水电安装工程各工序做法一、砼结构板PVC管/盒的施工工序流程图纸固化→线盒定位、固定→线管敷设、固定→隐蔽验收→浇砼时值班看护→线管、盒清理→线管疏通→管穿引铁丝→线盒标识→弱电线管移交控制要点图纸固化、线盒定位、线管敷设、弱电线管移交共四个方面工序流程图文解析：1、线盒固定牢固、排列整齐、预留接口方向准确2、线管弯曲半径符合要求、上下交叉合理3、线管隐蔽前监理复核坐标，进行施工质量验收4、线管、盒在浇砼前安装状态5、浇砼时派专职电工值班看护，保证线盒隐蔽6、后砌墙线管甩口排列整齐，长短一致、间距均匀7、线盒排列整齐、间距一致、盒清洁干净8、线盒清理后及时穿引铁丝，保证管路畅通9、线盒标识清楚，便于移交和检查二、砼剪力墙PVC线管/盒的施工工序流程墙体线管预留→预留线盒位标高测定→泡沫板固定→砼墙体泡沫清理→线盒固定→洞口修补→线盒打磨控制要点线管预留位置、泡沫板预埋标高和坐标、线盒安装共三个方面工序流程图文解析：1、砼剪力墙采用泡沫板预留线盒安装位置，标高准确2、砼浇筑完成后预留线盒位的泡沫成型规矩、方正3、砼剪力墙上预留泡沫清理完成后，孔洞干净整洁4、砼剪力墙上PVC线盒安装，标高准确5、砼剪力墙上线盒修补，填塞饱满、表面平整6、砼剪力墙上线盒安装完成后与墙面平齐三、后砌墙PVC线管/盒的施工工序流程墙体上划线定位→开槽→垃圾清运→线盒安装→线管敷设及固定→管线疏通→管口保护→墙槽修补→空鼓检查和移交→抹灰前线盒成品保护→线盒打磨和清理控制要点划线定位、线盒安装、空鼓检查、成品保护共四个方面工序流程图文解析：1、后砌墙上开槽，槽宽度和深度符合要求，割缝顺直2、后砌墙上线盒固定，砂浆填塞饱满。

3、后砌墙PVC暗配管，线管敷设顺直4、PVC线盒管口成品保护5、后砌墙线槽修补，全部采用瓜米石填缝，表面平整、无空鼓6、抹灰完成后，线盒面冒出抹灰面1~2mm7、PVC线盒冒出抹灰面打磨,保证线盒面与墙面平整8、成排线盒标高一致、线盒面与墙面平齐9、墙面括完腻子后，线盒安装效果四、户强/弱电箱安装工序流程砌体上留洞→箱体上开孔→箱体坐标和标高复核→箱体安装、固定→灌浆→配管→箱体成品保护和清理控制要点箱体上开孔、坐标和标高复核、灌浆、成品保护共四个方面户强电箱安装工艺流程图文解析：1、砼墙上强电箱预留孔，洞口尺寸满足箱体安装要求2、后砌墙上强电箱预留孔，洞口尺寸满足箱体安装3、后砌体上强电箱固定，采用瓜米石填塞饱满，箱体安装标高准确，箱体上开孔符合要求4、强电箱暗配PVC管排列整齐、线管间距均匀，入箱锁扣固定牢固5、安装在有保温要求的砌体上的箱体，应预留保温板厚度，确保配电箱体与保温完成后墙面平齐6、强电箱安装完成后与装饰面平齐，标高准确，箱体干净整洁户弱电箱安装工艺流程图文解析：1、砼墙上弱电箱预留孔洞，固定牢靠，标高准确2、后砌体墙上弱电箱瓜米石填塞饱满，线管开孔位置准确、孔距均匀3、入箱线管排列整齐、管口封堵严密4、弱电箱安装完成与装饰平齐效果五、强/弱电桥架安装工序流程定位弹线→支架安装→支架水平、垂直度校验→桥架安装、固定、校平→支架接地扁钢敷设→扁钢搭接口焊接→扁钢上接地标识安装→桥架跨接安装→桥架标识控制要点弹线、支架安装、桥架安装、扁钢安装、跨接安装共五个方面工序流程图文解析：1、激光定位仪，用于桥架支架定位弹线2、墙体上弹标高控制线3、桥架支架安装控制线4、桥架上预留接管孔，排列整齐、间距均匀5、预留接管孔与顶板上线盒位对应6、桥架接缝严密、固定牢靠，支架设置合理7、桥架过桥弯美观、规，避让合理8、桥架过桥处，接地扁钢制作9、桥架翻弯处接地扁钢制作规10、在单根桥架中间位置增加接地扁钢固定支座，采用铆接11、桥架支架接地扁钢采用搭接，螺栓固定牢靠，接地标识清晰、规12、桥架标识清晰，贴规13、桥架支架上接地扁钢，在阴角转角处的做法14、桥架支架上接地扁钢，在阳角转角处的做法15、桥架支架上接地扁钢，在变径处的做法16、桥架接地跨接做法规17、公共过道上桥架安装整体效果图118、公共过道上桥架安装整体效果图2六、防雷接地及等电位施工工序流程基础桩基引下线施工→接地扁钢敷设→柱引下线施工→均压环焊接→门窗接地施工→等电位箱施工→屋面避雷网焊接→接地电阻测试→接地标识制作和安装控制要点搭接焊缝长度、引下线标记、等电位箱安装、屋面避雷网施工、接地电阻测试共五个方面基础接地施工工序流程图文解析：1、基础接地母线在穿越柱基时，预埋热镀锌接地扁钢，并与柱引下线可靠焊接2、基础接地母线在穿越挡墙时，预埋热镀锌接地扁钢，并与墙体引下线可靠焊接3、埋地接地扁钢的埋设深度符合设计和规要求楼层防雷接地施工工序流程图文解析：1、柱引下线与梁均压环可靠焊接，采用双面焊接，焊缝长度符合规要求2、梁均压环焊接，采用双面焊接，焊缝长度符合规要求3、外墙铝合金门窗预留接地连接板，与柱引下线可靠焊接4、卫生间等电位用预留接地钢筋，与均压环可靠焊接5、卫生间等电位箱安装标高准确，与砌体间的填塞采用瓜米石且填塞饱满6、等电位箱安装完成后与墙面平齐，箱整洁干净七、砼楼板上立管孔洞预留和防水套管预埋工序流程留孔用木盒及防水套管的制作→孔洞定位→木盒及套管的固定→浇砼前坐标的复核→浇砼后洞口清理→洞口安全防护控制要点孔洞定位、坐标复核、洞口防护、防水套管制作和安装共四个方面砼楼板上预留孔洞施工工艺流程图文解析：1、砼楼板上木盒预留孔洞，排列整齐、固定牢靠，加筋位置准确2、砼楼板上UPVC管预留孔洞，位置正确、排列整齐、固定牢靠，临时封填严密3、监理工程师对预留孔洞坐标复4、砼楼板上预留孔洞位置准确，洞口清理干净5、砼楼板上预留孔洞上方木板防护到位6、外立面挑板上预留孔洞整体效果图屋面防水套管施工工艺流程图文解析：1、屋面防水套管加工，焊缝平直、光滑，套管高度符合设计和规的要求2、屋面防水套管安装，固定牢靠、封堵严密，防腐到位3、出屋面管道穿越防水套管时，防水封堵应严密不漏水八、砼剪力墙(后砌体)套管的预埋工序流程套管下料→安装前定位→套管组合焊接→套管固定、封堵→坐标复核、隐蔽→套管清理→套管标识控制要点套管下料、定位、复核、固定共四个方面砼剪力墙上钢套管施工工艺流程图文解析：1、钢套管码放整齐、长度符合要求，管口封堵严密2、砼墙预埋用钢套管电焊组合固定，确保套管间距一致，防腐到位3、砼墙钢套管预埋，固定牢靠，间距均匀，封堵严密4、砼墙钢套管预埋效果图，标识清晰砼墙上UPVC套管施工工艺流程图文解析：1、UPVC套管码放整齐，下料长度符合要求，管口封堵严密2、砼墙UPVC套管安装位置准确、固定牢靠、封堵到位3、砼墙上UPVC套管在拆模后的效果，标识清晰，坡度正确后砌墙上UPVC套管施工工艺流程图文解析：1、后砌墙上UPVC套管预埋，套管下料时应预留抹灰层厚度，并抹灰完成后冒出墙面10~20mm为宜2、UPVC套管冒出抹灰面10~20mm3、UPVC套管打磨后与装饰面层平4、不抹灰墙面与UPVC套管平齐九、UPVC排水立管安装工序流程立管上孔洞清理→上下吊线→支架安装→UPVC排水管安装→套管安装、固定→孔洞支模→浇砼→振捣→闭水试验→洞口二次浇砼、抹平→移交控制要点上下吊线、管道支架安装、排水管安装、支模、振捣、闭水试验共六个方面UPVC排水管道施工工艺流程图文解析：1、单根UPVC排水立管支架安装，上下采用铁丝作垂直吊线2、多根管道共用一个角钢支架，用铁丝作上下垂线，保证立管垂直度3、排水立管上钢套管预制，并作局部防腐处理4、UPVC排水立管与支架接触紧密固定牢靠，垂直度符合规要求5、UPVC排水管与支架间采用塑料隔开，符合规要求6、UPVC排水立管表面采用塑料薄膜缠绕作成品保护7、UPVC排水立管孔洞的吊模全部采用木方作支撑,保证砼结构板面下部平8、浇砼前UPVC立管上的套管先作填塞，并保证套管四周的环形间隙一致9、UPVC排水立管孔洞在浇砼时，必须采用手持式振动器进行振捣10、UPVC排水立管在一次浇砼后进行蓄水试验11、UPVC排水立管孔洞闭水格后进行二次浇砼找平12、卫生间排水支管甩口时，一次把穿墙套管加上节点13、UPVC排水立管穿楼板处孔洞封堵后,下部与原结构板平齐14、UPVC排水立管上套管,冒出地面部分的做防腐处理十、PP-R给水管安装工序流程图纸固化→定位弹线→支吊架制作、安装→PP-R给水管热熔→管道水平校正→管道固定→穿墙套管填塞→穿墙孔洞修补→管道水压试验控制要点图纸固化、弹线、热熔、校正、套管填塞、水压试验共六个方面PP-R给水管道施工工艺流程图文解析：1、PP-R给水管道的支架在施工前，须在砼结构板下弹控制线，保证支架在一直线上2、走道PP-R给水管排列整齐、支架固定间距均匀，管道平整度符合规要求PP-R管与固定支架间加设塑料软管作保护给水支管穿墙套管封堵填塞3、PP-R冷热水管道安装，支架间距符合规规定4、阳台PP-R给水管安装效果十一、消火栓管道安装工序流程管道除锈、刷漆→坡口制作→立管吊线→支架制安→管道固定、焊接→套管安装→立管洞吊模→洞口闭水→消火栓箱安装→消火栓支管甩口→消火栓安装→管道水压试验控制要点除锈刷漆、坡口、焊接、吊模、洞口闭水、水压试验共六个方面消火栓管道施工工艺流程图文解析：1、消火栓管道除锈、刷漆，钢管表面刷漆均匀2、焊接钢管管口处按规要求(厚度大于4mm)应切坡口处理。

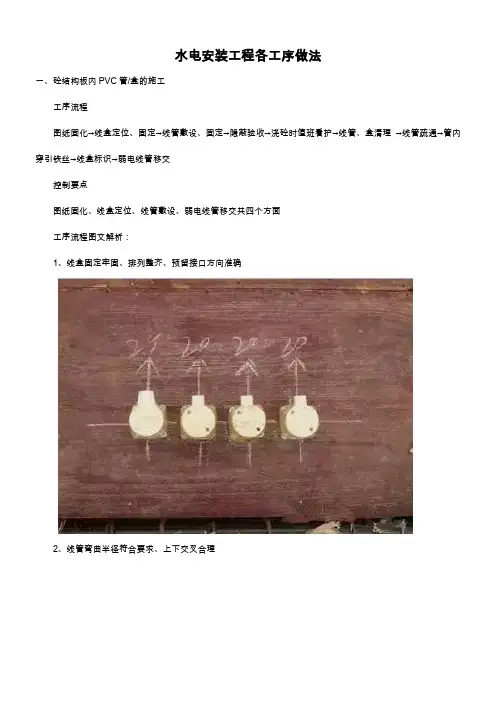

水电安装工程各工序做法一、砼结构板内PVC管/盒的施工工序流程图纸固化→线盒定位、固定→线管敷设、固定→隐蔽验收→浇砼时值班看护→线管、盒清理→线管疏通→管内穿引铁丝→线盒标识→弱电线管移交控制要点图纸固化、线盒定位、线管敷设、弱电线管移交共四个方面工序流程图文解析：1、线盒固定牢固、排列整齐、预留接口方向准确2、线管弯曲半径符合要求、上下交叉合理3、线管隐蔽前监理复核坐标，进行施工质量验收4、线管、盒在浇砼前安装状态5、浇砼时派专职电工值班看护，保证线盒隐蔽6、后砌墙线管甩口排列整齐，长短一致、间距均匀7、线盒排列整齐、间距一致、盒内清洁干净8、线盒清理后及时穿引铁丝，保证管路畅通9、线盒标识清楚，便于移交和检查二、砼剪力墙内PVC线管/盒的施工工序流程墙体内线管预留→预留线盒位标高测定→泡沫板固定→砼墙体内泡沫清理→线盒固定→洞口修补→线盒打磨控制要点线管预留位置、泡沫板预埋标高和坐标、线盒安装共三个方面工序流程图文解析：1、砼剪力墙内采用泡沫板预留线盒安装位置，标高准确2、砼浇筑完成后预留线盒位的泡沫成型规矩、方正3、砼剪力墙上预留泡沫清理完成后，孔洞内干净整洁4、砼剪力墙上PVC线盒安装，标高准确5、砼剪力墙上线盒修补，填塞饱满、表面平整6、砼剪力墙上线盒安装完成后与墙面平齐三、后砌墙内PVC线管/盒的施工工序流程墙体上划线定位→开槽→垃圾清运→线盒安装→线管敷设及固定→管线疏通→管口保护→墙槽修补→空鼓检查和移交→抹灰前线盒成品保护→线盒打磨和清理控制要点划线定位、线盒安装、空鼓检查、成品保护共四个方面工序流程图文解析：1、后砌墙上开槽，槽宽度和深度符合要求，割缝顺直2、后砌墙上线盒固定，砂浆填塞饱满。

3、后砌墙内PVC暗配管，线管敷设顺直4、PVC线盒内管口成品保护5、后砌墙线槽修补，全部采用瓜米石填缝，表面平整、无空鼓6、抹灰完成后，线盒面冒出抹灰面1~2mm7、PVC线盒冒出抹灰面打磨,保证线盒面与墙面平整8、成排线盒标高一致、线盒面与墙面平齐9、墙面括完腻子后，线盒安装效果四、户内强/弱电箱安装工序流程砌体上留洞→箱体上开孔→箱体坐标和标高复核→箱体安装、固定→灌浆→配管→箱体成品保护和清理控制要点箱体上开孔、坐标和标高复核、灌浆、成品保护共四个方面户内强电箱安装工艺流程图文解析：1、砼墙上强电箱预留孔，洞口尺寸满足箱体安装要求2、后砌墙上强电箱预留孔，洞口尺寸满足箱体安装3、后砌体上强电箱固定，采用瓜米石填塞饱满，箱体安装标高准确，箱体上开孔符合要求4、强电箱暗配PVC管排列整齐、线管间距均匀，入箱锁扣固定牢固5、安装在有保温要求的砌体上的箱体，应预留保温板厚度，确保配电箱体与保温完成后墙面平齐6、强电箱安装完成后与装饰面平齐，标高准确，箱体内干净整洁户内弱电箱安装工艺流程图文解析：1、砼墙上弱电箱预留孔洞，固定牢靠，标高准确2、后砌体墙上弱电箱瓜米石填塞饱满，线管开孔位置准确、孔距均匀3、入箱线管排列整齐、管口封堵严密4、弱电箱安装完成与装饰平齐效果五、强/弱电桥架安装工序流程定位弹线→支架安装→支架水平、垂直度校验→桥架安装、固定、校平→支架接地扁钢敷设→扁钢搭接口焊接→扁钢上接地标识安装→桥架跨接安装→桥架标识控制要点弹线、支架安装、桥架安装、扁钢安装、跨接安装共五个方面工序流程图文解析：1、激光定位仪，用于桥架支架定位弹线2、墙体上弹标高控制线3、桥架支架安装控制线4、桥架上预留接管孔，排列整齐、间距均匀5、预留接管孔与顶板上线盒位对应6、桥架接缝严密、固定牢靠，支架设置合理7、桥架过桥弯美观、规范，避让合理8、桥架过桥处，接地扁钢制作9、桥架翻弯处接地扁钢制作规范10、在单根桥架中间位置增加接地扁钢固定支座，采用铆接11、桥架支架接地扁钢采用搭接，螺栓固定牢靠，接地标识清晰、规范12、桥架标识清晰，张贴规范13、桥架支架上接地扁钢，在阴角转角处的做法14、桥架支架上接地扁钢，在阳角转角处的做法15、桥架支架上接地扁钢，在变径处的做法16、桥架接地跨接做法规范17、公共过道上桥架安装整体效果图118、公共过道上桥架安装整体效果图2六、防雷接地及等电位施工工序流程基础内桩基引下线施工→接地扁钢敷设→柱内引下线施工→均压环焊接→门窗接地施工→等电位箱施工→屋面避雷网焊接→接地电阻测试→接地标识制作和安装控制要点搭接焊缝长度、引下线标记、等电位箱安装、屋面避雷网施工、接地电阻测试共五个方面基础接地施工工序流程图文解析：1、基础接地母线在穿越柱基时，预埋热镀锌接地扁钢，并与柱内引下线可靠焊接2、基础接地母线在穿越挡墙时，预埋热镀锌接地扁钢，并与墙体内引下线可靠焊接3、埋地接地扁钢的埋设深度符合设计和规范要求楼层防雷接地施工工序流程图文解析：1、柱内引下线与梁内均压环可靠焊接，采用双面焊接，焊缝长度符合规范要求2、梁内均压环焊接，采用双面焊接，焊缝长度符合规范要求3、外墙铝合金门窗预留接地连接板，与柱内引下线可靠焊接4、卫生间等电位用预留接地钢筋，与均压环可靠焊接5、卫生间等电位箱安装标高准确，与砌体间的填塞采用瓜米石且填塞饱满6、等电位箱安装完成后与墙面平齐，箱内整洁干净七、砼楼板上立管孔洞预留和防水套管预埋工序流程留孔用木盒及防水套管的制作→孔洞定位→木盒及套管的固定→浇砼前坐标的复核→浇砼后洞口清理→洞口安全防护控制要点孔洞定位、坐标复核、洞口防护、防水套管制作和安装共四个方面砼楼板上预留孔洞施工工艺流程图文解析：1、砼楼板上木盒预留孔洞，排列整齐、固定牢靠，加筋位置准确2、砼楼板上UPVC管预留孔洞，位置正确、排列整齐、固定牢靠，临时封填严密3、监理工程师对预留孔洞坐标复4、砼楼板上预留孔洞位置准确，洞口内清理干净5、砼楼板上预留孔洞上方木板防护到位6、外立面挑板上预留孔洞整体效果图屋面防水套管施工工艺流程图文解析：1、屋面防水套管加工，焊缝平直、光滑，套管高度符合设计和规范的要求2、屋面防水套管安装，固定牢靠、封堵严密，防腐到位3、出屋面管道穿越防水套管时，防水封堵应严密不漏水八、砼剪力墙(后砌体)内套管的预埋工序流程套管下料→安装前定位→套管组合焊接→套管固定、封堵→坐标复核、隐蔽→套管内清理→套管标识控制要点套管下料、定位、复核、固定共四个方面砼剪力墙上钢套管施工工艺流程图文解析：1、钢套管码放整齐、长度符合要求，管口封堵严密2、砼墙内预埋用钢套管电焊组合固定，确保套管间距一致，防腐到位3、砼墙内钢套管预埋，固定牢靠，间距均匀，封堵严密4、砼墙内钢套管预埋效果图，标识清晰砼墙上UPVC套管施工工艺流程图文解析：1、UPVC套管码放整齐，下料长度符合要求，管口封堵严密2、砼墙内UPVC套管安装位置准确、固定牢靠、封堵到位3、砼墙上UPVC套管在拆模后的效果，标识清晰，坡度正确后砌墙上UPVC套管施工工艺流程图文解析：1、后砌墙上UPVC套管预埋，套管下料时应预留抹灰层厚度，并抹灰完成后冒出墙面10~20mm为宜2、UPVC套管冒出抹灰面10~20mm3、UPVC套管打磨后与装饰面层平4、不抹灰墙面与UPVC套管平齐九、UPVC排水立管安装工序流程立管上孔洞清理→上下吊线→支架安装→UPVC排水管安装→套管安装、固定→孔洞支模→浇砼→振捣→闭水试验→洞口二次浇砼、抹平→移交控制要点上下吊线、管道支架安装、排水管安装、支模、振捣、闭水试验共六个方面UPVC排水管道施工工艺流程图文解析：1、单根UPVC排水立管支架安装，上下采用铁丝作垂直吊线2、多根管道共用一个角钢支架，用铁丝作上下垂线，保证立管垂直度3、排水立管上钢套管预制，并作局部防腐处理4、UPVC排水立管与支架接触紧密固定牢靠，垂直度符合规范要求5、UPVC排水管与支架间采用塑料隔开，符合规范要求6、UPVC排水立管表面采用塑料薄膜缠绕作成品保护7、UPVC排水立管孔洞的吊模全部采用木方作支撑,保证砼结构板面下部平8、浇砼前UPVC立管上的套管先作填塞，并保证套管四周的环形间隙一致9、UPVC排水立管孔洞在浇砼时，必须采用手持式振动器进行振捣10、UPVC排水立管在一次浇砼后进行蓄水试验11、UPVC排水立管孔洞闭水格后进行二次浇砼找平12、卫生间排水支管甩口时，一次把穿墙套管加上节点13、UPVC排水立管穿楼板处孔洞封堵后,下部与原结构板平齐14、UPVC排水立管上套管,冒出地面部分的做防腐处理十、PP-R给水管安装工序流程图纸固化→定位弹线→支吊架制作、安装→PP-R给水管热熔→管道水平校正→管道固定→穿墙套管内填塞→穿墙孔洞修补→管道水压试验控制要点图纸固化、弹线、热熔、校正、套管填塞、水压试验共六个方面PP-R给水管道施工工艺流程图文解析：1、PP-R给水管道的支架在施工前，须在砼结构板下弹控制线，保证支架在一直线上2、走道内PP-R给水管排列整齐、支架固定间距均匀，管道平整度符合规范要求PP-R管与固定支架间加设塑料软管作保护。
