消防栓系统操作流程图

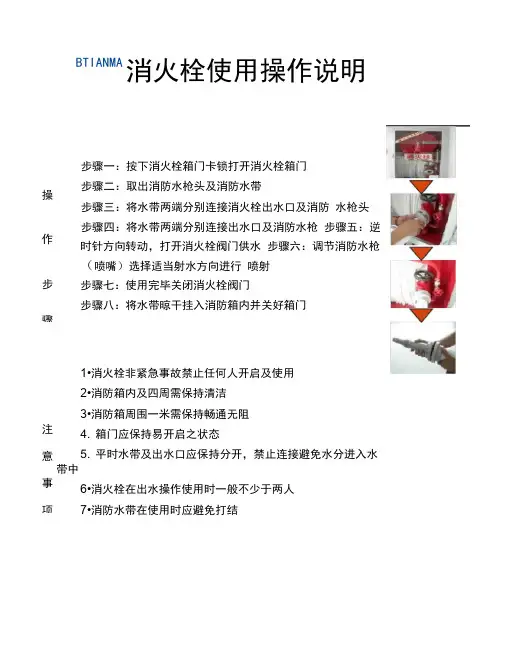

BTIANMA 消火栓使用操作说明 步骤一：按下消火栓箱门卡锁打开消火栓箱门
步骤二：取出消防水枪头及消防水带
步骤三：将水带两端分别连接消火栓出水口及消防 水枪头 步骤四：将水带两端分别连接出水口及消防水枪 步骤五：逆时针方向转动，打开消火栓阀门供水 步骤六：调节消防水枪
（喷嘴）选择适当射水方向进行 喷射
步骤七：使用完毕关闭消火栓阀门
步骤八：将水带晾干挂入消防箱内并关好箱门
1•消火栓非紧急事故禁止任何人开启及使用
2•消防箱内及四周需保持清洁
3•消防箱周围一米需保持畅通无阻
4. 箱门应保持易开启之状态
5. 平时水带及出水口应保持分开，禁止连接避免水分进入水带中
6•消火栓在出水操作使用时一般不少于两人 7•消防水带在使用时应避免打结
操 作 步 骤
注 意 事 项
异常
紧急情况请联系环安：分机: 6119 或6910 处理。

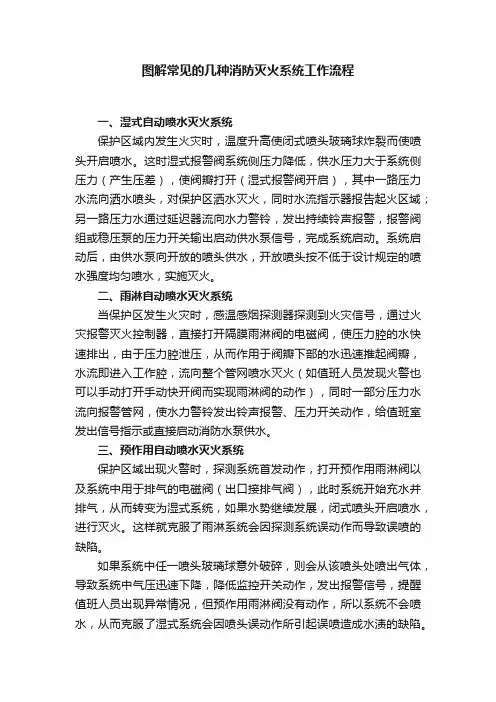

图解常见的几种消防灭火系统工作流程一、湿式自动喷水灭火系统保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。

这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。

系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。

二、雨淋自动喷水灭火系统当保护区发生火灾时，感温感烟探测器探测到火灾信号，通过火灾报警灭火控制器，直接打开隔膜雨淋阀的电磁阀，使压力腔的水快速排出，由于压力腔泄压，从而作用于阀瓣下部的水迅速推起阀瓣，水流即进入工作腔，流向整个管网喷水灭火（如值班人员发现火警也可以手动打开手动快开阀而实现雨淋阀的动作），同时一部分压力水流向报警管网，使水力警铃发出铃声报警、压力开关动作，给值班室发出信号指示或直接启动消防水泵供水。

三、预作用自动喷水灭火系统保护区域出现火警时，探测系统首发动作，打开预作用雨淋阀以及系统中用于排气的电磁阀（出口接排气阀），此时系统开始充水并排气，从而转变为湿式系统，如果水势继续发展，闭式喷头开启喷水，进行灭火。

这样就克服了雨淋系统会因探测系统误动作而导致误喷的缺陷。

如果系统中任一喷头玻璃球意外破碎，则会从该喷头处喷出气体，导致系统中气压迅速下降，降低监控开关动作，发出报警信号，提醒值班人员出现异常情况，但预作用雨淋阀没有动作，所以系统不会喷水，从而克服了湿式系统会因喷头误动作所引起误喷造成水渍的缺陷。

四、泡沫-雨淋灭火系统伺服状态下隔膜雨淋阀为常闭状态。

当保护区发生火灾时，火灾探测系统将火灾信号反馈至控制中心，控制中心经判断后，发出灭火指令，打开隔膜雨淋阀控制管路上的电磁阀，隔膜雨淋阀压力腔泄压，从而打开隔膜雨淋阀，隔膜雨淋阀动作后，位于其报警管路的水力警铃和压力开关均会动作。

建筑消防工程B U I L D I N G F I R E E N G I N E E R I N G第3单元|第二章第二节消防联动控制系统组成与电路分析3.2消火栓灭火系统12消火栓灭火系统组成消火栓灭火系统的控制方式3消火栓灭火系统控制电路分析室内消火栓灭火系统属于闭环控制系统,如图3-9所示。

图3-9消火栓灭火系统的控制方法有以下四种：1.消火栓按钮启动控制由消火栓按钮控制消防水泵的起停。

消火栓按钮设置在每个消火栓箱内，相应消火栓灭火系统灭火流程和控制示意如图3-10和3-11所示。

1.消火栓按钮启动控制1.消火栓按钮启动控制图3-13 消火栓按钮并联启动的消防泵控制电路图图3-12 消火栓按钮串联启动的消防泵控制电路图2.水流报警启动器控制由水流报警启动器控制消防水泵的起停。

现代消防系统中，常在高位水箱消防出水管上安装水流报警启动器。

火灾时，当高位水箱向管网供水时，水流冲击水流报警启动器，一方面发出火灾报警，同时又快速发出控制信号，启动消防水泵。

3.消防控制室启动控制由消防控制中心发出主令控制信号控制消防水泵的起停。

设置在火灾现场的探测器将测得的火灾信号送至设置在消防控制中心的火灾报警控制器，然后再由报警控制器发出联动控制信号，启停消防水泵，也可以通过消防控制室的联动控制盘直接启动消防水泵。

4.消防泵控制柜启动控制由设置在消防泵房内的控制柜直接控制消防水泵的起停。

首先控制柜柜门上的开关设定为手动，然后直接按动相应的开关启动消防水泵。

如图3-14所示图3-14 消防泵控制柜T H A N K S建筑消防工程。

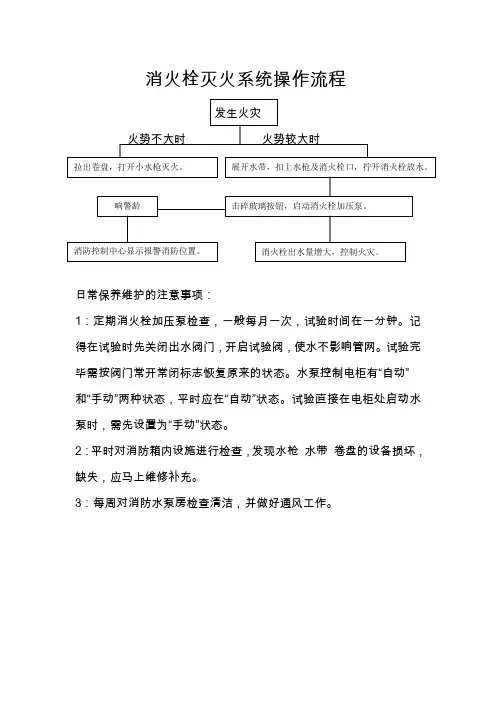

消火栓灭火系统操作流程日常保养维护的注意事项：1：定期消火栓加压泵检查，一般每月一次，试验时间在一分钟。

记得在试验时先关闭出水阀门，开启试验阀，使水不影响管网。

试验完毕需按阀门常开常闭标志恢复原来的状态。

水泵控制电柜有“自动”和“手动”两种状态，平时应在“自动”状态。

试验直接在电柜处启动水泵时，需先设置为“手动”状态。

2：平时对消防箱内设施进行检查，发现水枪水带卷盘的设备损坏，缺失，应马上维修补充。

3：每周对消防水泵房检查清洁，并做好通风工作。

火灾自动报警系统操作流程日常保养维护注意事项：1：常见故障及解决方法：由于火灾自动报警系统全部由电子元件控制操作，比较灵敏，容易受外界因素如，水汽灰尘 甚至电压等影响而发生误报。

所以管理人员应熟悉系统工作原理，性能和操作规程，解除故障的要领等。

2：发生报警后，工作人员如发现为误报时，应到消防中心的主机上进行复位，消除警报。

如复位失败，应对该探测器进行屏蔽，然后通知消防公司人员进行维修。

3：其他设施的维护，其他设施包括防火卷帘 消防广播应急照明出口灯手提灭火器等。

防火卷帘应每月进行手自动升降测试，要运行顺畅。

消防广播系统可定期启动一次，应急照明要每月定期检查，主要查光亮度和延续时间，发现故障要马上维修或更换。

灭火器每月检查一次压力表，发现压力不够要马上补充。

自动喷淋系统操作流程一：本系统为自动灭火系统，无需人手操作。

日常保养维护的注意事项：1：定期消火栓加压泵检查，一般每月一次，试验时间在一分钟。

记得在试验时先关闭出水阀门，开启试验阀，使水不影响管网。

试验完毕需按阀门常开常闭标志恢复原来的状态。

水泵控制电柜有“自动”和“手动”两种状态，平时应在“自动”状态。

试验直接在电柜处启动水泵时，需先设置为“手动”状态。

2：每月定期检查压力表，压力表一般保持0.35-----0.5Mpa压力值，如果超过该范围，应马上通知消防公司检查维修。

Welcome To Download !!!欢迎您的下载，资料仅供参考！。

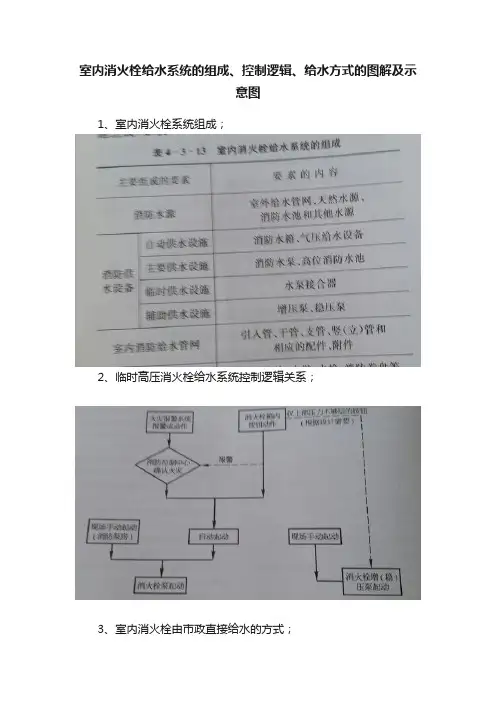

室内消火栓给水系统的组成、控制逻辑、给水方式的图解及示
