埃美柯集团宁波时代仪表有限公司产品手册PRODUCT CATALOG 宁波时代仪表有限公司NINGBO SHIDAI INSTRUMENT CO.,LTD.400-808-8886时代仪表生产的“埃美柯”牌商标为中国著名商标，以及“最具市场竞争力品牌”。
“管理有心、生产用心、品质尽心、交货放心、服务贴心、客户安心”是我们长期奉行的经营理念，致力于高品质、高档次的新品开发是我们持之以恒的努力方向，以精良的品质和服务，最佳的性价比去赢得更多消费者的青睐。
埃美柯让⼈们⽣活更为美好。
注：使用时信号线应接一个上拉电阻，阻值为几K到几百K，功率为1/4W。
阻值越大，霍尔元件功耗越小。
一般选4.7K。
型号 公称口径LXHF-8直饮冷水水表暖通阀工作参数▲Ⅱ型▲Ⅰ型工作电压：2.55V~3.66V 本产品是将NB-IOT物联网通讯技超薄、小巧、大屏幕100%现场保护同时运行多个独立程序,16M的快闪内存4种通讯接口主要技术参数公称口径mm 准确度等级常用流量 Q3Q/Q=8031Q/Q=1.6213m/h10 2.5系统架构图智能抄表系统自来水公司燃气公司电力公司大型物业管理公司小区B小区A公共电话网/GPRS INTERNET 互联网集中器接连线无电力载波节点电力载波节点电力线采集器采集器扩展网表单元表单元表单元（每条扩展网总线传输距离可达300米）（每条扩展网总线传输距离可达300米）（每条扩展网总线传输距离可达300米）红外抄表节点手抄器扩展网扩展网表单元（每条扩展网总线传输距离可达300米）扩展网表单元表单元表单元表单元表单元扩展网（每条扩展网总线传输距离可达300米）采集器采集器RS485/M-BUS总线离距输传线总干主条每个04接可米0021达可器继中网干主网继中中继器扩展网网干主网继中（每条中继总线传输距离可达300米）主控机：在各公司主控机上安装智能抄表系统管理软件，由该系统软件发出抄表指令，集中器做出相应的响应，完成抄表任务。
目录按键详细操作指南1.按键功能概述1.1.按键模式说明标准的H3051S和H3051T表头上都有三个按键，分别为“M”、“S”、“Z”。
也支持外部扩展干簧管接口，实现不开盖调整。
此时支持两个按键，分别为“S”、“Z”。
针对这两种应用，本产品支持“双按键”和“三按键”两种操作模式。
“三按键”操作模式：操作更快捷，适用于LCD上具备3个按键的产品。
Z键用于进入提示数据设置界面和移位；S键用于进入数据设置界面、增加数字和数据保存；M键用于数据保存。
注：在三按键模式下，任何时候都可以按下“M“键，保存当前的设置数据。
“双按键”操作模式：这种操作模式通常用于外部只有2个非接触按键的情况。
Z键用于进入提示数据设置界面和移位；S键用于进入数据设置界面、增加数字和数据保存。
注：在双按键模式下，输入数据时，必须等左下角的下箭头闪烁时，才能通过按下“Z”键保存设置数据。
2.按键功能2.1.输入操作码2.1.1.操作码及对应功能现场使用按键组态时，LCD左下角“88”字符用于表示当前设置变量类型，也就是当前按键所执行的设置功能。
其对应关系为：左下角“88”字符显设置变量示0或空正常显示1输入操作码（可以直接输入和下面功能对应的数字，以直接进行相应功能的设置）2设置单位3设置量程下限4设置量程上限5设置阻尼6主变量调零7零点迁移与量程迁移 [调零和调满]8输出特性【设置线性输出、或者开方输出】9校准下限10校准上限注：通过输入各个功能对应的操作码，可以快速进入对应功能。
例如输入“5”，直接进入设置阻尼功能。
例如输入“8”，直接进入设置输出特性。
例如输入“9”，直接进入校准下限。
2.1.2.操作码输入方法图例说明：1.均以当前采集值1 kPa，量程为0～100kPa为例2.空心显示的数字、字母、符号，表示当前是闪烁显示如果输入操作码不同，则进入相应的菜单，例如：输入“3”，进入设置量程下限。
输入“5”，进入设置阻尼。
输入“6”，进入调零。

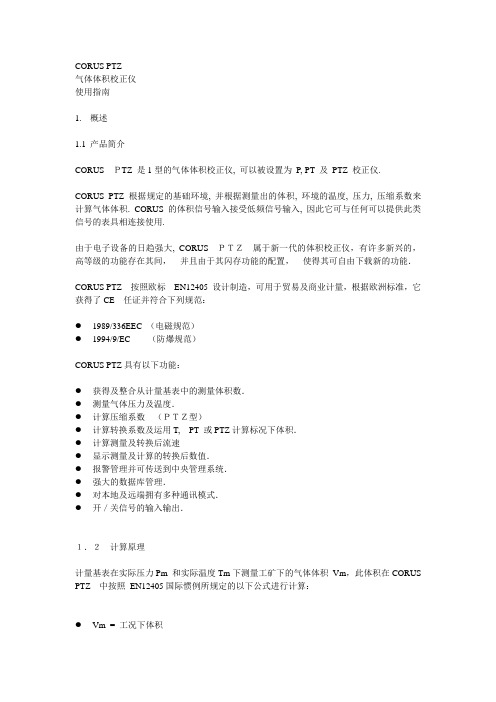

CORUS PTZ气体体积校正仪使用指南1.概述产品简介CORUSＰTZ 是1型的气体体积校正仪, 可以被设置为P, PT 及PTZ 校正仪.CORUS PTZ 根据规定的基础环境, 并根据测量出的体积, 环境的温度, 压力, 压缩系数来计算气体体积. CORUS的体积信号输入接受低频信号输入, 因此它可与任何可以提供此类信号的表具相连接使用.由于电子设备的日趋强大, CORUSＰＴＺ属于新一代的体积校正仪，有许多新兴的，高等级的功能存在其间，并且由于其闪存功能的配置，使得其可自由下载新的功能．CORUS PTZ按照欧标EN12405 设计制造，可用于贸易及商业计量，根据欧洲标准，它获得了CE任证并符合下列规范：●1989/336EEC （电磁规范）●1994/9/EC（防爆规范）CORUS PTZ具有以下功能：●获得及整合从计量基表中的测量体积数．●测量气体压力及温度．●计算压缩系数（ＰＴＺ型）●计算转换系数及运用T,PT 或PTZ计算标况下体积．●计算测量及转换后流速●显示测量及计算的转换后数值．●报警管理并可传送到中央管理系统．●强大的数据库管理．●对本地及远端拥有多种通讯模式．●开／关信号的输入输出．１．２计算原理计量基表在实际压力Pm 和实际温度Tm下测量工矿下的气体体积Vm，此体积在CORUS PTZ中按照EN12405国际惯例所规定的以下公式进行计算：●Vm = 工况下体积●Vb =标况下体积●T =实际温度●Tb =标准温度●Pm =实际压力●Pb =标准压力●Z =实际压缩系数●Zb =标况下压缩系数● C =转换系数２．产品结构CORUS PTZ盒体防水等级为IP65, 盒体左下端有安装孔，同时各主要部件都很方便的能够进入（电池，客户开关等）CORUS PTZ由三个电路板所构成：●显示面板，液晶显示．●CPU, 此产品的心脏（包含微处理器，RAM储存芯片，闪存芯片．．．）●I/O输入／输出板，有各种端子，压力，温度传感器输入端子，LF低频脉冲信号及监控信号输入端子，数字信号输入／输出端子，RS232接口及内置电池．２．１硬件结构．２．２计量部件铅封计量部件铅封保护了对以下部件的任意进入：●所有计量计算组件．●与传感器及基表的连接组件．●可用于对计量数据进行修改的程序开关铅封有两部分：CPU板及I/O板中的计量相关端子．两部分均有白色塑料板遮盖，塑料板上由螺钉卯住并铅封．2.3 客户端铅封在CORUS 校正仪的右上角或右下角客户可选择打上一铅封, 此铅封是非计量型欠封, 或叫客户端铅封, 以防止任何一方进入CORUS PTZ 内部.此铅封保护:●非计量界面●用于可修改客户数据的客户开关●电池2.4 铭牌在CORUS 校正仪上端, 有一注明计量性能和CE标志的铭牌, 此铭牌的材质决定了它不可能被撕开而破坏, 此铭牌提供了如下数据:●制造商名称(ACTARIS)●产品序列号●生产日期●LF 低频脉冲重量●使用环境温度范围●转换公式: P, PZ 或PTZ●压力传感器工作范围及序列号●温度传感器工作范围及序列号●参考压力●参考温度●计量批准号●ＣＥ标志及防爆标志３．计量元件及输入／输出3.1 温度传感器CORUS PTZ校正仪配置了一个四线制的PT1000的温度传感器，（即根据IEC/EN60751, 0˚C时为1000Ω），四线制的特点是使导线的阻抗影响力大大降低●精度：０.1%●组成：不锈钢管套，外径6mm，与导线连接●导线：外径6mm，长2.5m或0.8m（可选），双股屏蔽线●防护等级：IP67●工作范围：-40˚C - 70˚C （气体温度）●温度传感器测量取样间隔为1至20秒（可自行定义）．如实际温度超出软件定义的最低，最高温度或温度传感器发生损坏，校正仪会发出一报警信号（具体见6.2.2）3.2 压力测量3.2.1Ｔ转换如客户只希望本校正仪作温度校正，则可固定压力为：压力= 1.01325bar + 自定义实际压力– (1.202 * 10^-4 bar/m * 海拔高度)在此：●压力：用于计算的压力●自定义实际压力：工作表压●海拔高度：校正仪工作地点所处位置的实际海拔高度3.2.2PT转换和PTZ转换作为PT校正和PTZ校正，本校正仪配置了一计量范围超过11的高精度的应变仪（扩散硅）式的压力传感器，特点如下●量程范围：0.9 – 10bar7.2 – 80bar●精度：０.３%●短时间超压承载力：125% Pmax 30分钟内保证精度●破坏压力：300%Pmax●防护等级：IP66●测压口连接螺纹：1/4” BSP管螺纹所有的压力传感器在交货时，均带有参数表(12个参数)如实际压力超出软件定义的最低，最高压力或压力传感器发生损坏，校正仪会发出一报警信号（具体见6.2.2）3.3 压缩系数计算CORUS PTZ 可进行压缩系数计算, 并可给出Zb/Z 或Z/Zb (可选)●在CORUS 不处于显示状态时, 计算周期从1到30 秒可设置( 与P, T 采样周期相同)●在CORUS 处于显示状态时, CORUS 每秒计算一次.作为一PTZ 校正仪, CORUS 可以按照以下公式对压缩系数进行计算:●S-GERG 88●AGANX19 标准●AGANX19 修订●AGA8●16 位系数根据所选报告, 不同公式必须定义以下数据:根据以上报告的内容, 所定义的气体组份必须在以下范围内:3.4 转换系数根据EN12405, 转换系数的计算公式为:在以上公式中, 参考压力Pb和参考温度Tb必须事先设置到校正仪里3.5 体积计量CORUS PTZ 有两个体积两存储器及两个报警状态下的体积量存储器:未校正体积存储器已校正后体积存储器报警状态下体积存储器总体积存储器3.5.2 校正后体积在每一次转换后, CORUS PTZ 都更新校正后体积存储器中的数据: 以校正后体积存储器和总校正后体积存储器中的数据均得到增加.3.5.3 报警状态下的操作●根据EN12405, 当一个计量型报警发生时, CORUS 会进行如下操作:●未校正体积存储器会继续工作●报警状态下体积存储器会工作●已校正后体积存储器会停止工作●运用备份压力和备份温度, CORUS 会计算出报警状态下的转换系数,确总校正后体积存储器会继续工作在CORUS 中有一个备份压力和12 个月的备份温度, 这些数据可用以下方法获得:●在对CORUS初始设置中进行设置●CORUS 可根据数据库中的历史数据进行自动计算.4. 非计量型测量及输入/输出4.1 监控信号输入CORUS 可以从配置了多干簧管脉冲发生器的涡轮表中接收一个监控信号的输入, 此信号用于监测是否有外部磁场对涡轮表进行干扰,此信号输入与低频信号的用同样的接口端子(J3 和J4).此监控信号可置于如下状态:●禁止●正常下常开●正常下常闭当此监控信号功能被激活, 一旦CORUS 收到与正常状态下不相符的脉冲信号, CORUS 会给出一报警信号, 但由于此报警信号不是计量型报警, 不影响各存储器的正常工作.4.2 参考LF 低频脉冲CORUS 可接收另一个低频脉冲, 或叫LF2, 或”参考脉冲”, 此信号输入与低频信号的用同样的接口端子(J3 和J4).此脉冲信号的目的在于监控涡轮表的脉冲发生器是否在正常良好的工作状态. 在此功能被激活的情况下,4.3 开/关量输入CORUS 可以从具有防爆安全装置的界面中接入两个不同类型的开/关量信号,干触点式磁切割式CORUS 可将此功能用于连接到安全阀上, 到过滤器上, 或连接到调压器的门上.此开/关量信号可置于如下状态:●禁止●正常下常开●正常下常闭当此开/关量信号功能被激活, 一旦CORUS 收到与正常状态下不相符的脉冲信号, CORUS 会给出一报警信号, 但由于此报警信号不是计量型报警, 不影响各存储器的正常工作4.4 开/关量输出CORUS 可同时输出两个开/关量信号, 可被定义为:●未转换流量输出●已转换流量输出●报警输出●4/20mA信号输出4.4.1 流量脉冲信号当开/关量输出被设定为未转换流量或已转换流量输出, 此时此开/关量的输出类似于涡轮表的低频脉冲输出, 此脉冲的脉冲重量可设置为:0.001m30.01m30.1m31m310m3100m31000m3脉冲延迟时间可自行定义, 默认值为250ms如有计量型报警信号出现, 流量输出将会自动被停止.4.4.2 报警输出CORUS 可以将报警信号以脉冲信号的形式输出, 报警信号的输出有两种模式, 客户可自行定义:报警信号输出直到报警状态消失(标准模式)如报警状态一直未消失, 报警信号输出最多为30 分钟. (有限模式)4.5. 瞬时流速CORUS 每秒都在计算气体的未转换流速和已转换流速, 数据来源于:●涡轮表发出的LF 低频脉冲信号●未转换流速和转换系数可得出已转换流速CORUS 可设置流速报警, 每一新的流速产生, 均会和设定的上, 下限进行比较, 一旦超出, 将会出现报警.5.通讯CORUS 可同时提供两种通讯方式:●光电●RS232通讯5.1 光电通讯通过光电连接, CORUS 可以和便携式PC机进行通讯操作, 现场短时间编程和数据库读取. 此通讯模式的传输速率可为1200, 2400, 4800或9600波特率.5.2 RS232 连接CORUS 提供的RS232 接口可用于下列用途:-使用便携式PC机, 通过本安防宝盒与CORUS 连接, 用于短时间现场编程和数据库读取. -使用外接MODEM 的方式, (或者连接一IS 系列防爆MODEM 或IS 安全删+普通商用MODEM) 通过公用电话网进行数据传输.RS232口提供如下信号:传输数据(TxD)接受数据(RxD)数据终端预备(DTR)通过RS232 口通讯, 需提供独立电源给CORUS, 电压范围在6-12V 之间, J6各端子的意义如下:通讯速率可为300, 1200, 2400, 4800或9600波特率, 唤醒时间为几毫秒.6. 功能描述6.1 数据库CORUS 同时拥有 6 个不同类型的数据库:●小时数据库●日数据库●月数据库●间隔数据库●事件数据库●参数数据库6.1.1 小时数据库小时数据库可记录最近1440 小时( 2 个月)每一小时的以下数据:●时间和日期●小时未转换流量●小时已转换流量●小时在报警状态下的未转换流量●小时总已转换流量●过去单位时间内, 气体的最低, 最高和平均温度●过去单位时间内, 气体的最低, 最高和平均压力●过去单位时间内, 气体的最低, 最高和平均流速●过去单位时间内, 校正仪状态( 有无计量型报警, 时间/日期有无变化)6.1.2 日数据库日数据库可记录最近124天( 4个月)每一天的以下数据:●时间和日期●一天的未转换流量●一天的已转换流量●一天的在报警状态下的未转换流量●一天的总已转换流量●过去单位时间内, 气体的最低, 最高和平均温度●过去单位时间内, 气体的最低, 最高和平均压力●过去单位时间内, 气体的最低, 最高和平均流速●过去单位时间内, 校正仪状态( 有无计量型报警, 时间/日期有无变化)用户可在CORUS 中定义一“gas hour”, 所有的日记录将会从此时间点开始计算24 小时, 而不用从12:00 开始.6.1.3 月数据库日数据库可记录最近24个月每一月的以下数据:●时间和日期●月末的未转换流量●月末的已转换流量●月末的在报警状态下的未转换流量●月末的总已转换流量●过去单位时间内, 气体的最低, 最高和平均温度●过去单位时间内, 气体的最低, 最高和平均压力●过去单位时间内, 气体的最低, 最高和平均流速●过去单位时间内, 最大的未转换流量出现的时间段●过去单位时间内, 最大的已转换流量出现的时间段用户可在CORUS 中定义一“gas day”, 所有的日记录将会从天开始计算, 而不用从每月的1日开始6.1.4 间隔数据库此数据库分为两部分:●固定部分●可设置部分可设置部分使用户可根据其自身的需求来确定他的数据库架构.固定部分包含以下数据●时间和日期●过去单位时间内的未转换流量●过去单位时间内的已转换流量●过去单位时间内的在报警状态下的未转换流量●过去单位时间内的总已转换流量●过去单位时间内, 校正仪状态( 有无计量型报警, 时间/日期有无变化)可设置部分包含以下数据:●过去单位时间内, 气体的最低, 最高和平均温度●过去单位时间内, 气体的最低, 最高和平均压力●过去单位时间内, 气体的最低, 最高和平均未转换流速●过去单位时间内, 气体的最低, 最高和平均已转换流速间隔定义可为1,2,3,4,5,10,15,20,30 和60 分钟, 如所有可设置部分均被选择, 则容量为3100 个间隔, 如所有均不选择, 则容量为5900 个间隔.6.1.5 事件数据库此数据库可记录发生在其上的所有主要事件(包括报警, 重置, 开关状态变化, 参数设定…)对每一次事件, CORUS 均记录:●事件的时间, 日期●事件的性质●特殊值●状态事件数据库的容量是800 个事件, 另此数据库不可被擦写, 采用先进先出的原则储存数据.6.1.6 参数数据库一旦下列主要参数之一被修改, CORUS 将会在参数数据库中予以记录:●温度: 参考温度, 报警上下限,…●压力: 参考压力, 报警上下限,…●压缩系数: 气体组份, 热值…●转换系数: 公式…●流量参数: 在存储器中的流量值, 脉冲重量…●数据库定义参数: 间隔时间定义, gas hour或gas day．．．一旦修改上述参数之一，以下信息会被记录：●时间和日期●参数类型●被修改前参数的值●新参数值●修改时未转换流量和已转换流量参数数据库的容量是２00 个, 另此数据库不可被擦写, 采用先进先出的原则储存数据6.2 报警CORUS 可以产生19 个不同类型的报警计量型报警●温度--测量温度超过设定下限--测量温度超过设定上限--温度传感器出现故障●压力--测量压力超过设定下限--测量压力超过设定上限--压力传感器出现故障非计量型报警●输入--参考脉冲报警--监控信号报警--开/关量信号输入1报警--开/关量信号输入2报警●转换系数--转换系数低于设定下限--转换系数高于设定上限●流量--单位时间流量高于设定上限●流速--未转换流速高于设定上限--已转换流速高于设定上限--未转换流速低于设定下限--未转换流速低于设定下限●电源--电池报警--外接电源报警6.2.1 压力报警压力报警发生在下列两种情况下:●当压力超出设定的上,下限●当压力传感器出现故障因此, CORUS 校正仪有三种压力报警:-测量压力超过设定下限--测量压力超过设定上限--压力传感器出现故障当压力报警出现时:●报警图标和压力图标会同时在CORUS 显示屏上出现●已转换流量存储器将停止工作●如报警是压力传感器发生故障, 则:---压力, 压缩系数, 转换系数将显示“not-avaiable”●总已校正流量存储器继续工作(按照备份压力进行计算)●如输出定义为报警量输出, 则此报警量可被输出●此报警内容将会被记录到“ALARM”菜单中并在事件数据库中予以记录.6.2.2 温度报警温度报警发生在下列两种情况下:●当温度超出设定的上,下限●当温度传感器出现故障因此, CORUS 校正仪有三种温度报警:-测量温度超过设定下限--测量温度超过设定上限--温度传感器出现故障当温度报警出现时:●报警图标和温度图标会同时在CORUS 显示屏上出现●已转换流量存储器将停止工作●如报警是温度传感器发生故障, 则:---温度, 压缩系数, 转换系数将显示“not-avaiable”●总已校正流量存储器继续工作(按照备份温度进行计算)●如输出定义为报警量输出, 则此报警量可被输出●此报警内容将会被记录到“ALARM”菜单中并在事件数据库中予以记录.6.2.3 转换系数报警如此功能被激活, 当计算出来的转换系数超出设定的上,下限时(Cmin, Cmax), CORUS 会产生一报警, 此报警属于非计量型报警, 仅用于整个计量消费中的控制.因此, CORUS 校正仪有两种转换系数报警:-转换系数低于设定下限--转换系数高于设定上限6.2.4 流量报警CORUS可设定在一定的间隔或小时, 天, 日, 月中, 气体流量不能超过某个值.如超过,CORUS则会产生报警, 同时:●报警图标会在CORUS 显示屏上出现●如输出定义为报警量输出, 则此报警量可被输出●此报警内容将会被记录到“ALARM”菜单中并在事件数据库中予以记录6.2.5 流速报警CORUS 有四种流速报警-未转换流速高于设定上限--已转换流速高于设定上限--未转换流速低于设定下限--未转换流速低于设定下限CORUS 会时时比较计算出的流速和它的设定值, 一旦超限, CORUS 将会发出报警, 同时:●报警图标会在CORUS 显示屏上出现●如输出定义为报警量输出, 则此报警量可被输出●此报警内容将会被记录到“ALARM”菜单中并在事件数据库中予以记录6.2.6 电池报警每过24 小时, CORUS 显示的电池寿命将会将低一天, 当此记数器减低到CORUS 正常寿命的10% (大约6个月, 182天)后, CORUS 会发出一报警信号.当更换电池后, 电池寿命记数器需重新定义, 不去处掉记忆中的电池报警.当电池报警出现时:●报警图标会在CORUS 显示屏上出现●如输出定义为报警量输出, 则此报警量可被输出●此报警内容将会被记录到“ALARM”菜单中并在事件数据库中予以记录电池报警是非计量型报警, 也就是说, 在电池报警状态下, CORUS 将正常工作到电池彻底没电之时.6.2.7 外接电源报警当CORUS 是由外接电源供电时, 如主电源被切断, CORUS 能感知到主电源的消失, 在主电源被切断时, CORUS 的内部电池将作为备用电池继续工作.当外接电源报警时:●报警图标会在CORUS 显示屏上出现●如输出定义为报警量输出, 则此报警量可被输出●此报警内容将会被记录到“ALARM”菜单中并在事件数据库中予以记录6.3 报警重置所有报警信号可以通过面板按钮或通讯接口进行重置.通过面板按钮:●进入“ALARM”菜单●选择重置●选择所有报警●按OK 确认通过通讯接口:进入程序中“报警重置”菜单选择所需重置的报警信号的种类: 计量型或非计量型按“编程”按钮注解1:除流量报警外, 任何现时中的报警信息不能被重置.注解2: “报警重置”功能工作与否取决于程序开关的打开与否.6.4 开关与数据读写CORUS 有两个开关, “程序”开关与“客户”开关以保证数据的读写.7. 用户界面CORUS 的面板上有一液晶显示屏和 5 个按钮, 按钮可使用户进入CORUS 不同的界面.在显示顺序中, CORUS 共有5 个菜单.INDEX, V ALUE, ALARM 三个菜单必须显示, DA TA, CONFIG 菜单可根据客户的需求来激活或禁止.同时, CORUS 提供如下图标以说明:十字星图标, 每秒刷新一次:有则代表从上次刷新后有一脉冲进入反之则没有铃铛图标代表:铃铛图标闪烁代表CORUS 现在正处于报警状态铃铛图标存在但不闪烁代表有记忆状态的报警, 现在已消失, 但未清除.铃铛图标不存在代表既无现时的报警, 也无记忆状态的报警压力图标:压力图标闪烁代表CORUS 现在正处于压力报警状态压力图标有但不闪烁代表有记忆状态的压力报警, 现在已消失, 但未清除.压力图标不存在代表既无现时的报警, 也无记忆状态的报警温度图标:温度图标闪烁代表CORUS 现在正处于温度报警状态温度图标有但不闪烁代表有记忆状态的温度报警, 现在已消失, 但未清除.温度图标不存在代表既无现时的报警, 也无记忆状态的报警电话图标有代表正在通讯.反之则没有插头图标:没有则代表用电池供电模式.有但不闪烁代表外供电模式但电池依旧在CORUS里.闪烁代表是外供电模式, 但CORUS 里没有电池作为备用.电池图标可显示电池的剩余量大致比例:有但不闪烁代表正常电池供电.没有代表外接电源供电.闪烁代表电池报警.7.1 面板上按钮的使用面板上的左/右键使用户能轻松的流览 5 个菜单, 而选择好某一项, 则需按“OK”键确认.当显示屏处于睡眠状态时, 按任何一个按钮均能将它激活到显示状态, 如客户在 2 分钟之内, 对CORUS 不做任何操作, CORUS 会自动进入睡眠状态, 按任何一按钮将CORUS 从睡眠状态激活到显示状态时, CORUS 处于INDEX 菜单下. INDEX, V ALUE, ALARM 三个菜单必须显示, DA TA, CONFIG 菜单可根据客户的需求来激活或禁止.每当CORUS 处于显示状态时, 压力, 温度的采样频率, 以及压缩系数和转换系数的计算均为每秒一次.7.2 “INDEX”菜单此菜单显示了未转换流量以及已转换流量.在此菜单中, 调整上/下按钮可以调整CORUS 显示的对比度.在此菜单下, 按“OK”按钮可以看到日期和时间, 软件版本号, 在此界面下, 长按“OK”按钮, 可进行一次对显示的测试.7.3 “V ALUE”菜单此菜单显示CORUS 测量到的或计算出的一些参数值:●压力●温度●压缩系数(Z/Zb 或Zb/Z, 可定义)●转换系数●未转换流速●已转换流速●电池剩余寿命7.4 “ALARM”菜单此菜单可进入四个子菜单:●现时报警●记忆报警●报警状态下的存储器●报警重置7.4.1 现时报警此子菜单显示了现时的报警信息列表, 运用上/下箭头和OK 键, 能获得每一个报警信息的具体情况.7.4.2 历史报警此子菜单显示了历史未清除复位的报警信息列表, 运用上/下箭头和OK 键, 能获得每一个报警信息的具体情况.7.4.3次报警状态下的存储器次子菜单显示了报警状态下未转换流量存储器和总已转换流量存储器两个数据.7.4.4报警重置此子菜单可对历史报警进行重置, 清除, 也可对报警状态下的存储器中的数据进行重置. 7.5 “DA TA”菜单此菜单可使用户读取数据库中的数据.小时, 日,月, 间隔数据库, 事件数据库, 参数数据库.要读取数据库中的数据, 请运用上/下箭头和OK 键, 即可获得.7.6 “CONFIG”菜单此菜单可运用上/下, 左/右箭头和OK 键对一些基本参数进行设置, 可设置的参数有:流量: 单位脉冲重量, 未转换流量, 已转换流量计量参数: 参考压力, 参考温度, 气体组分时间/日期供电模式: 模式(电池, 外接电源), 电池剩余天数开/关量输出1: 激活/禁止, 类型(脉冲, 报警, 4/20mA,), 以及所需参数开/关量输出2: 激活/禁止, 类型(脉冲, 报警, 4/20mA,), 以及所需参数同时, 对以上参数是否能进行修改还取决于“程序”或“客户”开关的打开与否.8. 安装, 调试和维护8.1 固定CORUS 校正仪有四个直径在 5.2mm 孔用于安装固定.请仔细紧固螺钉, 同时请将连线电缆的接线口螺母锁死, 以便达到防水要求.8.2 接线口及接线端子8.2.1 压力及温度传感器8.2.2 LF低频脉冲8.2.3 开/关量输入, 开/关量输出, 外接电源供电8.2.4 RS232 接口8.3 传感器的安装8.3.1 温度传感器温度传感器应放置在能最佳测量温度的温度套管内, 此位置和此温度套管的要求如下:●与表的距离小于1m●位置: 在表的下游●温度套管深度: 插入管道中, 深度介于管道直径1/3和2/3 之间在安装温度传感器的温度套管附近可安装第二根温度套管, 以便于现场安装标准温度计对此温度传感器进行校验.8.3.2 压力传感器CORUS 配置的压力传感器具有一1/4”BSP 管螺纹接头, 它可以直接连接到涡轮表的压力传感器接口上, 也可以通过一三通阀与压力传感器接口相连接.如压力传感器发生损坏而需要进行更换, 新压力传感器的12 个系数必须重新设置到CORUS 中, 如是现场更换, CORUS 会产生一压力报警.CORUS 的压力传感器上有两小孔以便于进行铅封.8.3.3 LF低频脉冲输入线LF低频脉冲输入线使CORUS 能直接与涡轮表的脉冲发生装置相连接, CORUS 能接收不同宾得接口的输出:1型2型3型4型1,4针: LF1 4,6针:LF1 1,2针:LF1 1,4针:LF12,5针:LF2 3,5针:LF2 5,6针:LF2 2,5针:LF23,6针:监控1,2针:监控3,4针:监控3,6针:监控LF低频脉冲输入线有两小孔以便于进行铅封.8.4 电源CORUS 有两种供电模式:●内部电池供电●外接电源供电8.4.1 电源供电CORUS 随机提供了一个19A.h 的锂电池, 电池寿命为 5 年, 此电池为防爆安全做了多种保护措施, 客户不应用其它类型的电池随意更换.当电池电量不足需要更换时, 需遵守以下规则和步骤:●不要引起新电池短路: 这样会损坏新电池。
在密闭的金属或塑料管内安装有一个或多个干簧管，然后将此管穿过一个或多个中空且内部有环型磁铁的浮球，液位的上升或下降会带动浮球移动，从而使该非导磁性杆内的干簧管产生吸合或断开的动作，并输出一个开关量信号。
二、技术参数
1.接液材质：SUS304/316L/PP/四氟
2.接点容量：220VAC/24VDC70W SPST；
3.开关电流：0.5A；
4.电气寿命：100万次；
5.工作温度：-10~80℃；（高温特殊说明）
6.介质比重>0.55；
三、安装使用说明
1.安装时不可装在靠近液体入水或排水口处，以免水的波动造成误动作。
2.安装在有搅拌的环境中，可安装防波管或挡板。
3.安装的预留孔必须大于浮球的直径。
4.控制线路负载不能超负载使用即小于开关的触点容量使用。
5.将多芯电缆从接线盒的入线口穿入，并锁紧电缆固定螺丝，根据端子台上的标识数字（从法兰往下依次为1、2、3）参照接线图对应连接好各电缆，完成后锁紧接线盒，以确保防水。
6.浮球的动作点已按客户订货要求出厂时调整好不要随意调整浮球位置。
1
日常维护
1.定期清除浮球上的污垢。
2.检查环扣上的螺钉是否有松动。
开箱及检查
1.包装应完好无损。
2.开箱时若发现产品损坏或部件脱落松动，请及时通知本公司。
1.装箱内容：
a)产品
b)说明书1份
c)合格证1份
3上海翔舜自动化成套设备有限公司浮球开关使用说明书。
简介：DJF-LED-YKQ-D液位控制器是针对液位电极、浮球、干簧管等液位监控设备而开发的新型全自动液位控制仪器。
全自动液位控制器的核心是美国著名芯片厂商Intel公司的中央处理器（CPU）。
本液位控制器通过水位电极、浮球、干簧管等液位监控设备自动控制泵或电磁阀的运行时间。
自动控制泵或自动控制电磁阀是根据用户的设定可以是主泵或备泵1或备泵2.。
此外还具有完善的显示功能、声光报警功能、强制手动功能、人机对话功能、掉电保护功能、光电隔离、软硬件看门狗等功能。
主要技术指标：�开关量输出（无源输出）（常开／常闭）（10A220V AC／10A30VDC）：1个主泵（主电磁阀）、2个备用泵（备用电磁阀）、音响报警输出。
�开关量输入（无源接点）：5个液位电极（浮球或干簧管）输入、1个外界特殊报警输入。
�电源电压：~220V±10%�功耗：小于10W�使用温湿度：-55～55℃；35～85%RH(不结露)面板图：接线及操作说明：�接线：1.强电和弱电必须分开布线（弱电用0.75~1.5平方毫米的屏蔽线）。
哈尔滨德加法科技发展有限责任公司电话：0451－55536773E-mail：****************2.公共端：所有的弱电信号的公共端子是通用的，特此说明。
3.液位输入信号接线：公共端接测量筒壳体、按液位的低到高顺序依次接极低液位端子、低液位端子、正常液位端子、高液位端子、极高液位端子。
注：此端子不能带电！4.外界特殊报警输入信号接线：此端子是根据用户的特殊要求可接可不接。
与公共端子一起接外界特殊报警开关的常开触点。
注：此端子不能带电！5.强电输出端子接线：报警输出端子是当控制器发出音响报警时候触点合上。
主泵输出端子是接主泵的控制线圈。
２个备用泵输出端子是接２个备用泵的控制线圈。
电源输入端子是接标准交流220V，Ｎ是零线，Ｌ是火线。
注：强电端子根据用户的需要可接可不接！�操作符号含义：液位极低报警显示：Ｓ－Ｅ。
1、电阻的检测调零：选择合适的档位，两表笔短接。
选择正确的量程读出示值。
滑动变阻器、电位器的检测2、电解电容的检测用万用表估测电解电容的漏电电流用万用表的黑表笔接正极，红表笔接负极指针迅速向右摆动在慢慢回到原来的位之置指针不动时指示的电阻越大，漏电流越小测量点解电容的正负极假设某个端为正极用黑表笔接，另一端用红表笔去接观察表针摆动幅度并记录。
把电容放电，两表笔对接观察指针的摆动幅度并记录，比较两次指针摆动的幅度，摆动幅度小的假设正确. 方法二1)测量电解电容器的漏电电阻依照上述介绍的量程选择方法，选择万用表的合适量程，将红表笔接电解电容的负极，黑表笔接电解电容的正极，此时，表针向R为零的方向摆动，摆到一定幅度后，又反向向元穷大方向摆动，直到某一位置停下，此时指针所指的阻值便是电解电容器的正向漏电电阻，正向漏电电阻越大，说明电容器的性能越好，漏电流也越小。
然后进行放电(用万用表表笔将电容器两引线短路一下即可)在将万用表的红、黑表笔对调(红表笔接正极，黑表笔接负极)，再进行测量，此时指针所指的阻值为电容器的反向漏电电阻，此值应比正向漏电电阻小些。
如测得的两漏电电阻值很小(几百千欧以下)，则表明电解电容器的性能不良，不能使用。
检测电解电容器的方法如图1所示。
电解电容器的检测因为电解电容的容量较一般固定电容大得多，所以，测量时，应针对不同容量选用合适的量程。
根据经验，一般情况下，1～47μF间的电容，可用R×1k挡测量，大于47μF的电容可用R×100挡测量。
对于正、负极标志不明的电解电容器，可利用上述测量漏电阻的方法加以判别。
即先任意测一下漏电阻，记住其大小，然后进行放电(用万用表表笔将电容器两引线短路一下即可)在交换表笔再测出一个阻值。
两次测量中阻值大的那一次便是正向接法，即黑表笔接的是正极，红表笔接的是负极。
(a)测量正向漏电阻;(b)测量反向漏电阻2)电解电容器正、负电极的判别电解电容器的正、负电极的判别方法主要是根据上列所述测量漏电电阻的方法。
