高三物理匀变速运动的图像

第2节 匀速直线运动 匀变速直线运动考纲解析会用匀速直线运动的位移公式s =vt 求解相关问题，并能正确理解其s-- t 图、 v —t 图的物理意义。

能熟练地运用匀变速直线运动的：v=v o +at , s=v 0t+at 2/2， v 2-v 20=2as 等规律求解相关问题；正确理解其 v —t 图像的物理意义。

会求平均速度。

知识归类一、匀变速直线运动1.定义:做直线运动的物体，在相等的时间内速度的改变相等的运动叫匀变速直线运动。

2．规律（1）两个基本规律： 速度时间关系:υt =υo +at , 位移时间关系:s=υ0t+at 2/2 （2）重要推论 ①υt 2－υ02=2as②s =υ一t =t t 20υυ+③物体做初速度为零的 υ匀变速直线运动，在连续相等时间T 内的位移之比s 1：s 2：s 3…=1：3：5… ④做匀变速直线运动的物体，在连续相等时间T 内的位移之差s 2-s 1=s 3-s 2=…=aT 2 ⑤物体做初速度为零的匀变速直线运动，它通过连续相等位移所需时间之比t 1：t 2： t 3…注意：上述各公式已设物体初速度υ0方向为正，公式中的其它矢量若与初速度υ0方向相反时，要在这些矢量前添加“一”号。

（3）图像其υ－t 图像是一条倾斜的直线， 其s －t 图像是一条抛物线。

如图υ－t 图像匀变速直线运动的速度图像：由图像可知：质点沿 υ轴正方向运动；质点运动的加速度a = 图线的斜率 ； 图线与时间轴所夹梯形面积等于质点的位移。

二、两个典型的匀变速直线运动 1．自由落体运动（1）定义：物体只在重力作用下，从静止开始下落的运动，叫做自由落体运动。

（2）运动性质：自由落体运动是初速度υ0= 0 ，加速度a =g 的 匀加速直线 运动。

3、自由落体加速度：在同一地点，一切物体在自由落体运动中的加速度都相同，这个加速度叫自由落体加速度，也叫重力加速度。

用g 表示。

重力加速度g 的方向总是竖直向下。

高三物理匀变速直线运动运动图象知识精讲北师大版一. 本周教学内容：专题一：匀变速直线运动专题二：运动图象专题三：运动的合成与分解专题四：两个物体运动的关系问题专题一：匀变速直线运动1. 描述机械运动的物理量：〔1〕时间与时刻：研究物体的运动，核心是研究物体的位置随时间变化的规律，如果用时间坐标轴来表示，如图：轴上每一点代表一个时刻，如〔第〕1s末〔2s初〕，两个时刻之间的间隔即线段代表时间，如3s内，第3s内。

注意审清时刻与时间区别，如第2个5s是指5s末到10s末。

〔2〕位移和路程：在研究质点平面运动时，常选用直角坐标系来描述质点的位置与变化，如图：质点的位置用点的坐标表示，位置的变化用位移表示，位移是由起点位置指向终点位置的有向线段，与路径无关，是矢量，路程仅表示质点运动轨迹的长度，是标量。

〔3〕加速度：速度随时间变化的快慢用加速度描述，加速度是速度对时间的变化率。

a vt=∆∆ ①a 的方向与△v 方向一样，与v 的方向无关，可能一样〔自由落体〕，可能相反〔竖直上抛〕，也可能有夹角〔平抛〕。

②关于适用条件：匀变速直线运动。

a v v tt =-02. 匀变速直线运动的规律：〔1〕匀变速直线运动特点：轨迹是一条直线，加速度a 是恒矢量。

〔2〕公式：v 0、v t 、a 、s 、t 五个物理量在运动草图上表示，建立直线坐标系，以初速度v 0方向为正方向，如此有：速度公式：v v att =+<>01位移公式：s v t at =+<>02122速度随位移变化公式：，v v as v v ast t 202202223-==+<>平均速度公式：或v v v v s v v t t t t200224==+=+<>说明：v s t v v t=≠+02上式为特例。

公式v 0、v t 、a 、s 都是矢量，其正、负号表示方向。

〔3〕特殊公式：在连续相等的时间间隔T 内通过的位移成等差数列。

第一章运动的描述匀变速直线运动专题强化一运动学图像追及相遇问题专题解读1.本专题是匀变速直线运动规律和运动学图像的综合应用，为高考必考内容，多以选择题形式命题．2．学好本专题，可以提高同学们通过画运动情景示意图和v－t图像分析和解决运动学问题的能力．3．用到的知识有：x－t图像和v－t图像的理解，匀变速直线运动的规律，临界条件的确定，极值思想等数学方法．过好双基关————回扣基础知识训练基础题目一、运动学图像1．直线运动的x－t图像(1)图像的物理意义反映了做直线运动的物体的位置随时间变化的规律．(2)图线斜率的意义①图线上某点切线的斜率大小表示物体速度的大小②图线上某点切线的斜率正负表示物体速度的方向．(3)交点两图线交点，表示两物体相遇．2．直线运动的v－t图像(1)图像的物理意义反映了做直线运动的物体的速度随时间变化的规律．(2)图线斜率的意义①图线上某点切线的斜率大小表示物体加速度的大小．②图线上某点切线的斜率正负表示加速度的方向．(3)交点两图线交点表示此时两物体速度相同．二、追及与相遇问题追及与相遇的两种情况1．若后者能追上前者，则追上时，两者处于同一位置，后者的速度一定不小于前者的速度．2．若后者追不上前者，则当后者的速度与前者的速度相等时，两者相距最近．研透命题点————细研考纲和真题分析突破命题点1．x －t 图像与v －t 图像的比较x －t 图像v －t 图像图像举例意义倾斜直线表示匀速直线运动；曲线表示变速直线运动倾斜直线表示匀变速直线运动；曲线表示变加速直线运动特别处两条图线的交点表示相遇图线与时间轴所围面积表示位移运动情况甲做匀速直线运动，乙做速度逐渐减小的直线运动丙做匀加速直线运动，丁做加速度逐渐减小的变加速直线运动位移0～t 1时间内甲、乙位移相等0～t 2时间内丁的位移大于丙的位移平均速度0～t 1时间内甲、乙平均速度相等0～t 2时间内丁的平均速度大于丙的平均速度2.三点说明(1)x －t 图像与v －t 图像都只能描述直线运动，且均不表示物体运动的轨迹；(2)分析图像要充分利用图像与其所对应的物理量的函数关系；(3)识图方法：一轴、二线、三斜率、四面积、五截距、六交点．【例1】(多选)(2021·广东卷)赛龙舟是端午节的传统活动．下列v －t 和s －t 图像描述了五条相同的龙舟从同一起点线同时出发、沿长直河道划向同一终点线的运动全过程，其中能反映龙舟甲与其它龙舟在途中出现船头并齐的有()答案BD解析根据题意可知，五条龙舟同时、同地、沿同一方向做直线运动，出现船头并齐，即两条龙舟在同一时刻位移相等．速度－时间图线与横轴围成的面积表示位移，可知选项A错误，选项B正确；位移－时间图像中，图线的交点表示位置相同，可知C错误，D正确．故选B、D项．【变式1】a、b、c三个物体在同一条直线上运动，它们的位移－时间图像如图所示，其中a是一条顶点坐标为(0,10)的抛物线，下列说法正确的是()A．b、c两物体都做匀速直线运动，两个物体的速度相同B．在0～5s内，a、b两个物体间的距离逐渐变大C．物体c的速度越来越大D．物体a的加速度为0.4m/s2答案B解析x－t图象的斜率表示速度，b和c为直线，斜率恒定，b、c做匀速直线运动，但斜率正负不同，即速度方向不同，A、C错误；a的切线的斜率为正，即速度为正，b的斜率为负，即速度为负，所以两者反向运动，故两物体间的距离越来越大，B正确；因为a是一条抛物线，即满足x＝x0＋kt2，可知物体a做匀加速直线运动，因为抛物线经过(0,10)点和(5,20)点，故x＝10＋0.4t2，所以1a＝0.4，a＝0.8m/s2，D错误．2【例2】(多选)甲、乙、丙是三个在同一直线上运动的物体，它们运动的v －t图像如图所示，下列说法正确的是()A．丙与甲的运动方向相反B．丙与乙的运动方向相同C．乙的加速度大于甲的加速度D．丙的加速度小于乙的加速度答案BC解析甲、乙、丙三个物体的速度均为正值，运动方向相同，A错误，B正确．根据图象斜率表示加速度可知，乙的加速度大于甲的加速度，丙的加速度大于乙的加速度，C正确，D错误．【变式2】如图所示为甲、乙两物体沿同一直线运动的v－t图像．t＝0时刻起，甲物体做匀减速直线运动，乙物体做变加速直线运动．在0～t 2时间内()A ．甲、乙两物体运动方向相反B ．甲、乙两物体运动的平均速度大小均为v 1＋v 22C ．若甲、乙两物体从同一位置开始运动，则t 1时刻两物体相遇D ．若甲、乙两物体在t 2时刻相遇，则t ＝0时刻，甲物体在乙物体前答案D 解析甲、乙两物体的速度均为正值，可知两物体的运动方向相同，故A错误；甲物体做匀减速运动，平均速度大小为v 1＋v 22，乙物体在0－t 2时间内的位移大于甲的位移，则平均速度大于v 1＋v 22，故B 错误；因v －t 图象的“面积”等于位移，若甲、乙两物体从同一位置开始运动，则在0－t 1时间内甲的位移大于乙的位移，则t 1时刻两物体不能相遇，故C 错误；因v －t 图象的“面积”等于位移，若甲、乙两物体在t 2时刻相遇，则在0－t 2时间内乙的位移大于甲的位移，则t ＝0时刻，甲物体在乙物体前面，故D 正确．故选D.◆拓展点1非常规图像1．三类图像(1)a－t图像：由v＝v0＋at可知图像与横轴所围面积表示速度变化量Δv，如图甲所示．(2)x t －t图像：由x＝v0t＋12at2可得xt＝v0＋12at，图像的斜率为12a，如图乙所示．(3)v2－x图像：由v2－v20＝2ax可知v2＝v20＋2ax，图像斜率为2a.2．解题技巧图像反映了两个变量(物理量)之间的函数关系，因此要由运动学公式推导出两个物理量间的函数关系，来分析图像的意义．【例3】某质点做匀变速直线运动，运动的时间为t，位移为x，该质点的x t －t图像如图所示，下列说法错误的是()A．质点的加速度大小为2cbB．t＝0时，质点的初速度大小为cC．t＝0到t＝b这段时间质点的平均速度为0D．t＝0到t＝b这段时间质点的路程为bc4答案D解析由x ＝v 0t ＋12at 2得x t ＝v 0＋12at ，可知x t －t 图象的斜率为12a ，根据数学知识可得：12a ＝－cb ，加速度大小为2c b，初速度为v 0＝c ，故A 、B 正确；从t ＝0到t ＝b 这段时间，质点的位移为x ＝v 0t ＋12at 2＝cb ＋12·(－2c b)·b 2＝0，则质点的平均速度为零，故C 正确；因为从t ＝0到t ＝b 这段时间内质点的位移为零，即质点做往返运动，根据运动的对称性可知整个过程中的路程为从t ＝0到t ＝b 2内位移大小的2倍，所以s ＝2[c ·b 2＋12·(－2c b )·(b 2)2]＝bc 2，D 错误．【变式3】光滑的水平面上有一物体在外力作用下做直线运动，物体的加速度随时间变化的关系如图所示．已知t ＝0时物体的速度为1m/s ，以此时的速度方向为正方向．下列说法中正确的是()A ．0～1s 内物体做匀加速直线运动B ．t ＝1s 时物体的速度为3m/sC ．t ＝1s 时物体开始反向运动D ．t ＝3s 时物体离出发点最远答案D 解析由题图可知，0～1s 内物体的加速度均匀增加，物体做变加速直线运动，故A错误；加速度－时间图线与时间轴围成的面积表示速度的变化量，×2×1m/s＝1m/s，由于初速度为v0＝1m/s，则1s内速度的变化量为Δv＝12所以t＝1s时物体的速度为2m/s，故B错误；0～1s内物体沿正向加速运动，1s末后加速度反向，物体由于v>0继续沿原方向运动，故C错误；0～3s内速度的变化量Δv′＝1×2×1m/s－1×2m/s＝－1m/s，则3s末物体的速度2为0,0～3s内物体一直沿正向运动，t＝3s时物体离出发点最远，故D正确．【变式4】(多选)一质点以一定的初速度从A点开始向相距8m的B点做直线运动，运动过程中其速度的二次方v2与位移x之间的关系图线如图所示，下列说法正确的是()A．质点做加速度增大的变加速运动B．质点做匀加速运动，其加速度大小为2m/s2C．质点运动的初速度大小为2m/sD．质点从A点运动到B点所用的时间为8s答案BCm/s2＝4m/s2，则a 解析根据v2＝v20＋2ax可知图象斜率为2a，则2a＝369＝2m/s2，故质点做匀加速直线运动，选项B正确，A错误；代入点(8,36)可得，v0＝2m/s，选项C正确；质点末速度v＝6m/s，质点从A点运动到B点所用的时间为t＝v－v0a＝6－22s＝2s，选项D错误．◆拓展点2图像间的相互转化【例4】一物体由静止开始沿直线运动，其加速度随时间变化的规律如图所示．取物体开始运动的方向为正方向，则下列关于物体运动的v－t图像正确的是()答案C解析在0～1s内，a1＝1m/s2，物体从静止开始正向匀加速运动，速度图像是一条直线，1s末速度v1＝a1t＝1m/s，在1s～2s内，a2＝－1m/s2，物体沿正方向做匀减速运动，2s末时v2＝v1＋a2t＝0,2s～3s内重复0～1s内运动，3s～4s内重复1s～2s内运动，故C正确．1．分析思路可概括为“一个临界条件”“两个等量关系”．(1)一个临界条件：速度相等．它往往是物体间能否追上或两者距离最大、最小的临界条件，也是分析判断问题的切入点；(2)两个等量关系：时间等量关系和位移等量关系，通过画草图找出两物体的时间关系和位移关系是解题的突破口．2．能否追上的判断方法物体B追赶物体A：开始时，两个物体相距x0，到v A＝v B时，若x A＋x0＜x B，则能追上；若x A＋x0＝x B，则恰好不相撞；若x A＋x0＞x B，则不能追上．3．三种方法(1)临界法：寻找问题中隐含的临界条件，例如速度小者加速追赶速度大者，在两物体速度相等时有最大距离；速度大者减速追赶速度小者，若追不上则在两物体速度相等时有最小距离．(2)函数法：设两物体在t时刻相遇，然后根据位移关系列出关于t的方程f(t)＝0，若方程f(t)＝0无正实数解，则说明这两个物体不可能相遇；若方程f(t)＝0存在正实数解，说明这两个物体能相遇．(3)图像法①若用位移图像求解，分别作出两个物体的位移图像，如果两个物体的位移图像相交，则说明两物体相遇．②若用速度图像求解，则注意比较速度图线与时间轴包围的面积．【例5】A车在直线公路上以20m/s的速度匀速行驶，因大雾天气能见度低，当司机发现正前方有一辆静止的B车时，两车距离仅有76m，A车司机立即刹车(不计反应时间)做匀减速直线运动，加速度大小为2m/s2(两车均视为质点)．(1)通过计算判断A能否撞上B车？若能，求A车从刹车开始到撞上B车的时间(假设B车一直静止)；(2)为了避免碰撞，A车在刹车的同时，如果向B车发出信号，B车收到信号经Δt＝2s的反应时间才开始匀加速向前行驶，问：B车加速度a2至少为多大才能避免事故．答案(1)能撞上，时间为(10－26)s(2)至少为1.2m/s2解析(1)设A车从刹车到停止所用的时间为t0、位移为x，由速度时间公式v0＝a1t0，解得t0＝10s由速度位移关系有0－v20＝－2a1x，代入数据解得x＝100m>76m，所以A车能撞上B车设撞上B车的时间为t1，有x0＝v0t1－1a1t21，其中x0＝76m，解得t1＝(10－226)s，t′1＝(10＋26)s，(10＋26)s大于10s，故舍去，故时间为(10－26) s.(2)假设A 车恰能追上B 车，设B 车运动时间为t ，则A 车运动时间为t ＋Δt ，此时两车速度相等，即v 0－a 1(t ＋Δt )＝a 2t ，解得t ＝v 0－a 1Δta 2＋a 1由位移关系x A ＝x 0＋x B可知v 0(t ＋Δt )－12a 1(t ＋Δt )2＝x 0＋12a 2t 2整理得a 2＝2v 0(t ＋Δt )－a 1(t ＋Δt )2－2x 0t 2解得a 2＝1.2m/s 2因此欲使A 、B 两车不相撞，B 车的最小加速度为a 2＝1.2m/s 2.【变式5】(多选)甲、乙两车在平直公路上同向行驶，其v －t 图像如图所示．已知两车在t ＝3s 时并排行驶，则()A ．在t ＝1s 时，甲车在乙车后B ．在t ＝0时，甲车在乙车前7.5mC ．两车另一次并排行驶的时刻是t ＝2sD ．甲、乙车两次并排行驶的位置之间沿公路方向的距离为40m 答案BD 解析由题中v －t 图象得a 甲＝10m/s 2，a 乙＝5m/s 2，两车在t ＝3s 时并排行驶，此时x 甲＝12a 甲t 2＝12×10×32m ＝45m ，x 乙＝v 0t ＋12a 乙t 2＝10×3m ＋12×5×32m ＝52.5m ，所以t ＝0时甲车在前，距乙车的距离为L ＝x 乙－x 甲＝7.5m ，B 项正确；t ＝1s 时，x ′甲＝12a 甲t ′2＝5m ，x ′乙＝v 0t ′＋12a 乙t ′2＝12.5m ，此时x ′乙－x ′甲＝L ，所以另一次并排行驶的时刻为t ＝1s ，故A 、C 项错误；两次并排行驶的位置沿公路方向相距L ′＝x 乙－x ′乙＝40m ，故D 项正确．【变式6】如图所示，A 、B 两物体相距s ＝7m ，物体A 以v A ＝4m/s 的速度向右匀速运动，而物体B 此时的速度v B ＝10m/s ，只在摩擦力作用下向右做匀减速运动，加速度a ＝－2m/s 2，那么物体A 追上物体B 所用的时间为()A ．7sB ．8sC ．9sD ．10s 答案B 解析物体A 做匀速直线运动，位移为：x A ＝v A t ＝4t ；物体B 做匀减速直线运动，减速过程的位移为：x B ＝v B t ＋12at 2＝10t －t 2；设物体B 速度减为零的时间为t 1，有t 1＝0－v Ba ＝5s ．在t 1＝5s 的时间内，物体B 的位移为x B 1＝25m ，物体A 的位移为x A 1＝20m ，由于x A 1＜x B 1＋s ，故物体A 未追上物体B ；5s 后，物体B 静止不动，故物体A 追上物体B 的总时间为：t 总＝x B 1＋s v A ＝25＋74s ＝8s ，故选B.。

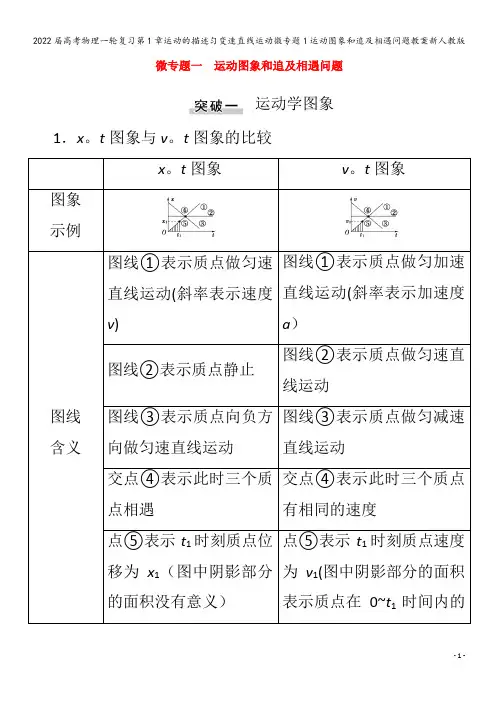

微专题一运动图象和追及相遇问题运动学图象1．x。

t图象与v。

t图象的比较x。

t图象v。

t图象图象示例图线含义图线①表示质点做匀速直线运动(斜率表示速度v)图线①表示质点做匀加速直线运动(斜率表示加速度a）图线②表示质点静止图线②表示质点做匀速直线运动图线③表示质点向负方向做匀速直线运动图线③表示质点做匀减速直线运动交点④表示此时三个质点相遇交点④表示此时三个质点有相同的速度点⑤表示t1时刻质点位移为x1（图中阴影部分的面积没有意义）点⑤表示t1时刻质点速度为v1(图中阴影部分的面积表示质点在0~t1时间内的位移）2。

三点说明（1)x.t图象与v。

t图象都只能描述直线运动,且均不表示物体运动的轨迹；(2）分析图象要充分利用图象与其所对应的物理量的函数关系；(3）识图方法:一轴、二线、三斜率、四面积、五截距、六交点。

错误!(多选)如图所示，图甲为质点a和b做直线运动的位移—时间图象,图乙为质点c和d做直线运动的速度—时间图象，由图可知（）甲乙A．若t1时刻a、b两质点第一次相遇,则t2时刻两质点第二次相遇B．若t1时刻c、d两质点第一次相遇,则t2时刻两质点第二次相遇C．t1到t2时间内，四个质点中只有b和d两个质点的运动方向发生改变D．t1到t2时间内，四个质点中只有b和d两个质点的速率先减小后增大思路点拨：解此题关键有两点：（1)明确图象所反映的运动规律.（2)区分两类图象中“交点”“斜率"“截距”的物理意义。

AD[在位移—时间图象中，两图线的交点表示两质点在同一时刻位置相同而相遇,由甲图可知，若t1时刻a、b两质点第一次相遇，则t2时刻两质点第二次相遇，故A正确；t1到t2时间内，根据v.t图象的“面积”表示位移知c的位移大于d的位移，若t1时刻c、d两质点第一次相遇，则t2时刻两质点不能相遇，故B错误；只有b运动方向改变，a、c、d质点的运动方向未发生改变，故C错误；根据x。

t图象的斜率表示速度,知t1到t2时间内,a质点的速率不变，b质点的速率先减小后增大，由v。
