汇编语言程序设计实验报告学院：计算机科学与技术专业：计算机科学与技术班级：计科131LEA DX,FNAMEMOV CX,0 ；语句1INT 21HJC EXITMOV FNUM,AXMOV BX,AX ；语句2MOV CX,100MOV AH,40HLEA DX ,BUFINT 21HMOV BX,FNUMMOV AH,3EHINT 21HEXIT:MOV AH,4CHINT 21HCODE ENDSEND START使用相应的文本编辑器建立文件LAB7.asm，内容如上所示。
2．汇编并运行此程序后，在当前目录建立的文件名是什么？其内容是什么？1>汇编：C:\masm> masm lab7;2>连接：C:\masm> link lab7;3>运行：C:\masm> lab73.若将语句1 改为mov cx,1，则运行情况与前面会有什么区别？4.若将语句1 改为mov cx,2，则运行结果同上会有什么不同？并简要说明此语句的作用.5.若将语句2 改为mov bx,1,则运行结果会有什么不同?简要说明则语句的作用.实验二：编写0 号中断的处理程序，使得在除法溢出发生时，在屏幕中间显示字符串“divide error！”，然后返回到DOS。
源程序下：assume cs:codecode segmentstart:mov ax,csmov ds,axmov si,offset domov ax,0mov es,axmov di,200hmov cx,offset doend-offset do ;安装中断例程cldrep movsbmov word ptr es:[0],200hmov word ptr es:[2],0 ;设置中断向量表mov dx,0ffffhmov bx,1 ;测试一下div bxmov ax,4c00hint 21hdo:jmp short dostartdb 'divide error!'dostart:mov ax,0mov ds,axmov si,202hmov ax,0b800hmov es,axmov di,160*12+60mov cx,13s:mov al,ds:[si]mov ah,15mov es:[di],axinc siinc diinc diloop smov ax,4c00hint 21hdoend:nopcode endsend start3.若将语句1 改为mov cx,1，文件为只读。
8086微机原理实验报告实验名称：8086微机原理实验实验目的：1.深入了解8086微处理器的内部结构和指令系统。
2.掌握汇编语言的编程方法和技巧。
3.熟悉微机系统的输入输出操作原理。
4.掌握8086微机系统的调试方法和程序调试技巧。
实验器材：1.8086微处理器芯片2.Intel 8086学习板3.编程器4.示波器5.实验箱实验步骤：1.熟悉8086微处理器的内部结构和指令系统在开始实验前，首先需要熟悉8086微处理器的内部结构和指令系统。
通过阅读教材和讲义，了解到8086微处理器采用16位结构，具有4个寄存器组，支持16种不同寻址方式的指令。
熟练掌握常用的指令系统和汇编语言的编程方法。
2.设计并编制简单的汇编程序在熟悉8086微处理器的内部结构和指令系统后，我们开始设计并编制简单的汇编程序。
本实验中，我们编写了一个简单的汇编程序，用于实现两个数的加法操作，并将结果存储在内存中。
程序中使用了mov指令将操作数送入寄存器，add指令将它们相加，再用mov指令将结果存储到内存中。
程序流程图如下所示：a. 将第一个数送入累加器A中。
b. 将第二个数送入寄存器B中。
c. 执行add指令，将A和B相加，结果保存在A中。
d. 将结果存储到内存中。
e. 程序结束。
3.调试程序并进行测试在完成汇编程序的编写后，我们需要使用调试器对程序进行调试，并进行测试。
首先，将程序加载到学习板上进行调试。
在调试过程中，我们使用示波器观察各个信号的波形，以确定程序的正确性。
通过逐步单步执行程序并观察寄存器和标志位的变化，我们验证了程序的正确性。
接下来，我们使用输入设备输入两个数，并观察输出结果是否正确。
测试结果表明程序正确实现了两个数的加法操作。
4.总结体会和改进建议通过本次实验，我们深入了解了8086微处理器的内部结构和指令系统，掌握了汇编语言的编程方法和技巧，熟悉了微机系统的输入输出操作原理，以及掌握了8086微机系统的调试方法和程序调试技巧。

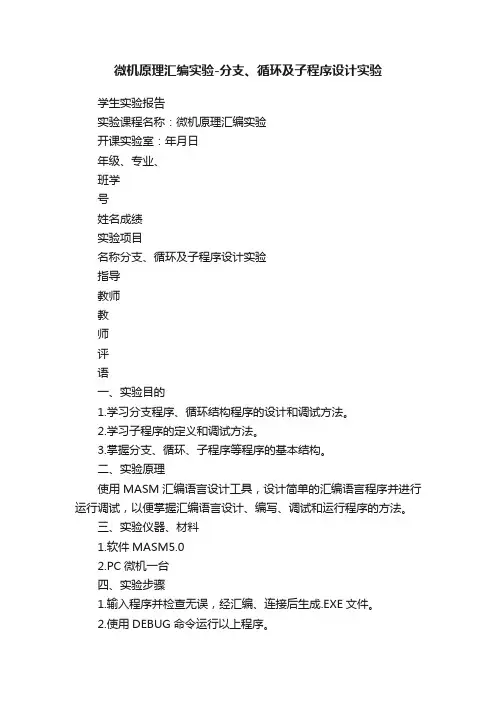

实验一循环程序、分支程序与运算程序的设计一. 实验内容1．在ABC地址处有20个字节数据，今要求传送到CBA地址处，并在屏幕上显示目的串的内容。
试用两种方法实现。
（字节串传送，字节传送循环）2．以BLOCK1和BLOCK2开头的2个字符串，其长度均为LEN，试编程实现：（1）将BLOCK1开头的字符串送到BLOCK2开始的内存空间。
（2）将BLOCK1开始的内存空间全部清零。
3.试编一程序，要求比较两个字符串STRING1和STRING2所含字符是否完全相同，若相同则屏幕显示“MATCH”，若不相同则屏幕显示“NO MATCH”4.在ABC和BCD两地址起，各有两个字节的无符号数，试编程实现这两个无符号数的加法以及减法运算，并将结果分别存放到CBA和DCB开始的存储单元中去。
二. 实验目的:1.使学生掌握MASM汇编环境下程序的编辑、编译、连接、调试过程及方法。
2.掌握程序框图的设计方法；3.掌握分支程序的设计方法；4.掌握循环程序的设计方法；三. 实验说明1.实验之前，一定写好预习报告（包括画出程序框图;写出程序），否则不准做实验；2.调试程序程序，改正语法错误和其他错误。
四. 实验报告要求:1.画出程序框图;2.写出预习过程中所写的两个程序；3.写出调试之后的程序和两个程序；实验二主程序与子程序的设计一. 实验内容1.试用子程序结构编写一程序：从键盘输入一个2位十进制的月份数（01～12），然后显示出相应的英文缩写名。
提示：根据题目要求实现的功能，可编写用一个主程序MAIN分别调用几个子程序。
（1）INPUT从键盘接收一个2位数，并把它转换为对应的二进制数。
（2）LOCATE 把输入的月份数与其英文缩写名（如JAN，FEB，MAR，APP，MAY，JUN等）对应起来，制成一个字符表以便查找。
DISPLAY 将找到的缩写字母在屏幕上显示出来，显示可用DOS所提供的显示功能（INT 21H的09号功能）。
微机实验报告第一部分：8086汇编语言程序设计一、实验目的通过上机练习，初步掌握8086的指令系统，熟悉8086汇编语言程序的编写格式，学会编写简单的汇编语言应用程序，初步学会使用DEBUG调试工具。
二、实验题目（一）编程实现从字符串中查找特定的字符，记录特定字符的个数，并将结果在屏幕上显示，同时退出并返回DOS。
（要求字符串从键盘上输入）1、流程图2、实验程序及注释DATA SEGMENTBUFSIZE DB 20 ；数据段ACTCHAR DB ? ；定义字符串CHARTEXT DB 20 DUP(?) ；给输入字符分配内存DB '$'CNT DB 0 ；给计数器分配内存STRING1 DB 'PLEASE INPUT THE STRING:','$'STRING2 DB 0AH,0DH,'INPUT THE WORD YOU WANT TO CHECK:','$' STRING3 DB 0AH,0DH,'THE NUMBER OF THE WORD IS:','$'DATA ENDS ；数据段结束COSEG SEGMENT ；代码段ASSUME CS:COSEG,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV DX,OFFSET STRING1 ；显示提示语：请输入字符串MOV AH,09H ；输出字符串STRING1INT 21HMOV DX,OFFSET BUFSIZE ；从键盘输入字符串存入BUFSIZEMOV AH,0AH ；并送显INT 21HMOV DX,OFFSET STRING2 ；显示提示语：想查询的字符是MOV AH,09H ；输出字符串STRING2INT 21HMOV AH,01H ；从键盘上输入字符到AL中并送显INT 21HMOV BX,OFFSET CHARTEXT ；将字符串首地址存入BXMOV CL,ACTCHAR ；置循环次数CX=字符串长度XOR CH,CHLP1: CMP AL, [BX] ；字符串从头开始与键入字符AL比较JZ LP2 ；相等则转入LP2INC BX ；指针指向字符串下一个字符DEC CX ；循环次数减一JNZ LP1 ；若还有未比较的字符，继续循环LP1JMP FINI ；若全部比较完毕，跳转FINILP2: INC CNT ；计数器增一INC BX ；指针指向字符串下一个字符DEC CX ；循环次数减一JNZ LP1 ；若还有未比较的字符，跳至LP1 FINI: MOV DX,OFFSET STRING3 ；显示提示语：所查询的字符个数：MOV AH,09HINT 21HMOV AL,CNT ；将计数器的值送ALAAM ；将此值转换成非压缩BCD码ADD AH,30H ；将BCD码转换为ASCⅡ码MOV DL,AH ；高位送显MOV AH,02HINT 21HMOV AL,CNT ；再将计数器的值送ALAAMADD AL,30H ；将BCD码转换为ASCⅡ码MOV DL,AL ；低位送显MOV AH,02HINT 21HMOV AH,4CH ；结束INT 21HCOSEG ENDS ；代码段结束END START ；程序结束3、运行结果PLEASE INPUT THE STRING(先输入字符串):ASDFAAD↙INPUT THE WORD YOU WANT TO CHECK(输入待查找字符): A↙THE NUMBER OF THE WORD IS(数量为):3↙PLEASE INPUT THE STRING(先输入字符串):ASDFAAD↙INPUT THE WORD YOU WANT TO CHECK(输入待查找字符):9↙THE NUMBER OF THE WORD IS(数量为):0↙PLEASE INPUT THE STRING(先输入字符串):ASDFAAD↙INPUT THE WORD YOU WANT TO CHECK(输入待查找字符): S↙THE NUMBER OF THE WORD IS(数量为):1↙4、程序改进○1循环次数的改进原来的程序：MOV CX,19改进原因：此程序表明无论输入的字符串多长，即使没有达到限定的最大字符串的长度，也要循环19次。
汇编语⾔程序设计实验四：8086标志寄存器及中断实验任务1task1.asm源码：assume cs:code, ds:datadata segmentx dw 1020h, 2240h, 9522h, 5060h, 3359h, 6652h, 2530h, 7031hy dw 3210h, 5510h, 6066h, 5121h, 8801h, 6210h, 7119h, 3912hdata endscode segmentstart:mov ax, datamov ds, axmov si, offset xmov di, offset ycall add128mov ah, 4chint 21hadd128:push axpush cxpush sipush disub ax, axmov cx, 8s: mov ax, [si]adc ax, [di]mov [si], axinc siinc siinc diinc diloop spop dipop sipop cxpop axretcode endsend start关于add指令的调试过程截图如下：由图可知add指令使得ZF标志位由NZ变为ZR，CF标志位由NC变为CY，可知运算结果为0且在运算中由最⾼位向更⾼位产⽣了进位。
关于inc指令的调试过程截图如下：由图可知inc指令使得ZF标志位由NZ变为ZR，可知运算结果为0，⽽CF未曾改变。
line31~line34的4条inc指令，不能替换成如下代码，原因是：该题⽤adc指令进⾏⼤整数加法，期间需要⽤到CF标志位的数值，⽽上⾯已经验证过add指令会对CF标志位产⽣影响，故不能替换。
add si, 2add di, 2128位加之前数值截图：完成128位加之后数值截图（有变化）：实验任务2task2.asm源码：assume cs:code, ds:datadata segmentstr db 80 dup(?)data endscode segmentmov ds, axmov si, 0s1:mov ah, 1int 21hmov [si], alcmp al, '#'je nextinc sijmp s1next:mov ah, 2mov dl, 0ahint 21hmov cx, simov si, 0s2: mov ah, 2mov dl, [si]int 21hinc siloop s2mov ah, 4chint 21hcode endsend start运⾏结果截图：line11-18：获取键盘输⼊的值并赋值给ds:[si] ，若为“#”，则跳转到next处，否则si++后再次重新进⼊本循环。
微机原理上机实验报告实验八：8086中断实验实验十二：步进电机实验微机原理上机实验（八）实验报告实验八：8086中断实验一、实验目的1、了解8086内部响应中断的机制；掌握中断向量的作用。
2、利用实验仪上单脉冲、74HC244电路，不使用8259，实现一个中断实例。
3、复习本节实验内容，可尝试自行编写程序，做好实验准备工作，填写实验报告。
二、实验内容1、编制程序：拨动单脉冲开关，“”送给8086的INTR，触发中断；8086通过INTA信号，读取中断向量；8086计数中断次数，显示于F5区的数码管上注意：给INTR高电平信号，8086就会相应中断，所以实验开始前，保证单脉冲开关给8086低电平；中断程序中，加一个较长的延时程序，在中断结束前，有时间拨动单脉冲开关，恢复给8086低电平。
三、实验原理图本实验，通过F4区的8个拨动开关，给74HC244设定中断向量；本实验的中断向量是08H，即IN7-IN0位数据是00001000。
同学可以自定义中断向量，实验程序中处理中断向量部分程序作相应调整四、实验步骤1、连线说明：B4区：CS244、BLE ——C1区：GNDB4区：RD（IO区）——A3区：INTAA3区：INTR ——B2区：单脉冲B4区：JP57(D0..D7) ——A3区：JP41B4区：JP52(IN0..7) ——F4区：JP27(1..8)D3区：CS、A0、A1 ——A3区：CS1、A0、A1D3区：PC0、PC1 ——F5区：KL1、KL2D3区：JP20、B、C ——F5区：A、B、C2、运行程序3、实验开始前，保证单脉冲开关给8086低电平；运行程序；向下拨动开关（触发中断），立即向上拨动开关，产生一个“”，观察结果，数码管上显示的次数与拨动开关次数是否对应。
五、实验代码EXTRN InitKeyDisplay:NEAR, Display8:NEAR_STACK SEGMENT STACKDW 100 DUP(?)_STACK ENDS_DATA SEGMENT WORD PUBLIC 'DATA'BUFFER DB 8 DUP(?)Counter DB ?ReDisplayFlag DB 0_DATA ENDSCODE SEGMENTSTART PROC NEARASSUME CS:CODE, DS:_DATA, SS:_STACKMOV AX,_DATAMOV DS,AXMOV ES,AXNOPCALL InitKeyDisplay ;对键盘、数码管控制器8255初始化CALL WriIntverMOV Counter,0 ;中断次数MOV ReDisplayFlag,1 ;需要显示STI ;开中断START1: LEA SI,BufferCALL Display8CMP ReDisplayFlag,0JZ START1CALL LedDisplayMOV ReDisplayFlag,0JMP START1WriIntver PROC NEARPUSH ESMOV AX,0MOV ES,AXMOV DI,20HLEA AX,INT_0STOSWMOV AX,CSSTOSWPOP ESRETWriIntver ENDPLedDisplay PROC NEARMOV AL,CounterMOV AH,ALAND AL,0FHMOV Buffer,ALAND AH,0F0HROR AH,4MOV Buffer + 1,AHMOV Buffer + 2,10H ;高六位不需要显示MOV Buffer + 3,10HMOV Buffer + 4,10HMOV Buffer + 5,10HMOV Buffer + 6,10HMOV Buffer + 7,10HRETLedDisplay ENDPINT_0: PUSH DXPUSH AXMOV AL,CounterADD AL,1DAAMOV Counter,ALMOV ReDisplayFlag,1CALL LedDisplayDELAY: PUSH BXPUSH CXPUSH DIPUSH SIMOV CX,20DELAY1: LEA SI,BufferCALL Display8loop DELAY1POP SIPOP DIPOP CXPOP BXPOP AX六、实验思考题1.绘制本实验的详细实验电路图？微机原理上机实验（十二）实验报告实验十二：步进电机实验一、实验目的1、了解步进电机的基本原理，掌握步进电机的转动编程方法2、了解影响电机转速的因素有那些二、实验内容编写程序：使用F5区的键盘控制步进电机的正反转、调节转速，连续转动或转动指定步数；将相应的数据显示在F5区的数码管上。
汇编语言程序设计实验报告学院：计算机科学与技术专业：计算机科学与技术班级：计科131MOV AX,4C00HINT 21HMAIN ENDPPROADD PROC NEARPUSH AXPUSH CXPUSH SIPUSH DIMOV SI,[BX]MOV DI,[BX+2]MOV CX,[DI]MOV DI,[BX+4]XOR AX,AXNEXT:ADD AX,[SI]ADD SI,2LOOP NEXTMOV [DI],AXPOP DIPOP SIPOP CXPOP AXRETPROADD ENDPARY DW 1,2,3,4,5,6,7,8,9,10COUNT DW 10SUM DW ?TABLE DW 3 DUP(?)CODE ENDSEND MAIN使用相应的文本编辑器建立文件LAB5.asm，内容如上所示。
二. 生成可执行文件：1.汇编：C:\masm> masm lab5;2.连接：C:\masm> link lab5;三. 请写出此程序中的变量ary,count,sum 的EA，并判断此程序的功能：四. 用debug 调试此程序时,第一条指令的段内EA 是多少?此程序数据段内偏移地址为0 的字单元数据为多少?其对应的机器指令是什么?－L ；加载程序文件lab5.exe－R ；查看IP 与CS 寄存器的内容－D DS：0 ；查看当前数据段内偏移地址为0 的字单元数据－U ；查看机器指令实验二：编写一个子程序，实现在屏幕的指定位置，用指定颜色，显示一个用0 结尾的字符串源程序如下data segmentstr db 'display string',0data endscode segmentassume cs:code,ds:datastart:mov ax,datamov ds,axmov dh,8mov dl,21mov cl,3mov si,offset strcall show_strmov ax,4c00hint 21h;----------------------------show_str proc nearpush axpush cxpush dxpush espush simov es:[bx], cljcxz okmov es:[bx+1], dlinc siadd bx, 2jmp short sok:pop sipop espop dxpop cxpop bxpop axret; 子程序：divdw; 要求：进行不会除法溢出的除法运算，被除数为dword，除数为word，结果为dword ; 参数：(ax) = 被除数dword型的低16位; (dx) = 被除数dword型的高16位; (cx) = 除数; 返回：(dx) = 结果的高16位; (ax) = 结果的低16位; (cx) = 余数divdw:mov bx, ax ; 缓存ax——被除数的低16位mov ax, dx ; ax = H，被除数的高16位mov dx, 0div cx ; ax 为商，dx为余数 = rem(H/N) * 65536push ax ; 结果的商，也就是最后要放在dx中的mov ax, bx ; dx为 rem(H/N) * 65536, 为高16位，ax为低16位，再进行一次除法运算div cx ; ax 为商——最后结果的低１６位，dx为余数——为最后结果，应赋给cxmov cx, dxpop dxretcode endsend start实验结果实验一：变量ary,count,sum 的EA分别是00140，00154，00156此程序的功能是数列求和实验二：实验三：实验总结这次实验，感觉难度最大的就是做2个子程序的设计，在网上向好友请教了N回！还犯了一些低级的错误，如将16位的寄存器的内容传送到字符型数字串里去，这很明显是不对的，在逆序时寄存器的高16位会直接把正常的数字字符冲掉，还有就是将当我直接将字型单元的内容传送字型单元时，编译器会报错，不过提示是它后面的指令错误。
电梯模拟实验一、实验目的通过综合实验使学员复习并熟练掌握各个模块电路功能、基本原理、线路连接和驱动方法。
自己编写嵌入式代码进行驱动，掌握相关的程序设计、电路测试的基本能力。
通过动手实践进一步加深对理论知识的理解，提高动手能力。
二、实验原理1.使用模块：本实验使用了8254、8255、七段数码管、4*4键盘、步进电机、喇叭6大模块来进行模拟电梯的综合实验。
2.连接电路：(1).使用8255的C口的PC0~PC7连接4*4键盘的行3~列0，接收4*4键盘输入；(2).将8255的A口PA0~PA7分别与七段数码管的段码驱动输入端a~dp相连,位码驱动输入端S0接+5V,S1~S3接GND，编程实现在其显示电梯所处的楼层；(3).使用8255的B口的PB0~PB3分别与步进电机的驱动输入端BA~BD相连，编程实现根据键盘输入实现顺时针（反时针）转动；(4).8254的CLK0接1MHz时钟，GATE0接8255的PB5，OUT0和8255的PB4分别接与门的两个输入端A和B，与门输出端Y连接喇叭，编程实现电梯到达所要求的楼层后发出设定的声音进行提示,具体实验电路如下图.3.接线：4.程序流程三、关键点及难点1．关键点(1).8255的控制方式8255是通用并行接口芯片，但在具体应用时，要根据实际情况选择工作方式，连接硬件电路（外设），待进行初始化编程之后才能成为某一专用的接口电路。
8255的初始化编程比较简单，只需要一个方式控制字就把3个端口设置完成。
方式控制字决定端口A、B和C的工作方式，如下图所示。
(2).I/O端口值的读写实验中，会对大量的I/O端口进行读写操作，我们通过I/O端口对相关的硬件进行数据的读写，在进行数据读写的过程中，要清楚相关的函数操作以及写入的bit位的值对硬件起到怎样的控制。
下面是C语言方式对I/O端口读写进行操作的相关函数：(3).七段数码管工作原理实验所用的七段数码管为共阴型，段码采用同相驱动，输入加高电平，选中的数码管亮，位码加反相驱动器，位码输入端高电平选中。

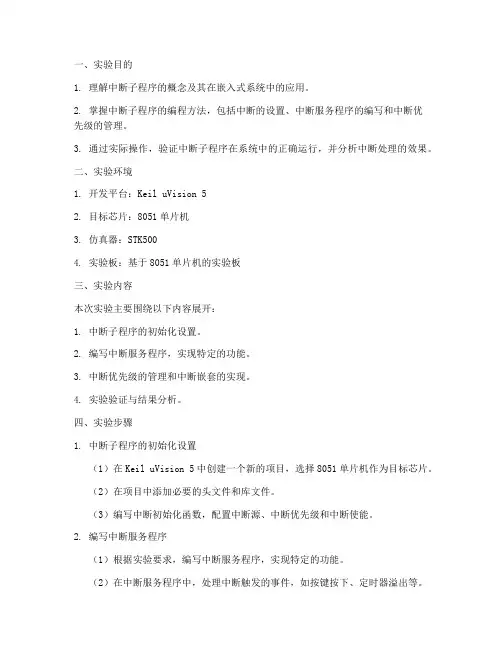

一、实验目的1. 理解中断子程序的概念及其在嵌入式系统中的应用。
2. 掌握中断子程序的编程方法，包括中断的设置、中断服务程序的编写和中断优先级的管理。
3. 通过实际操作，验证中断子程序在系统中的正确运行，并分析中断处理的效果。
二、实验环境1. 开发平台：Keil uVision 52. 目标芯片：8051单片机3. 仿真器：STK5004. 实验板：基于8051单片机的实验板三、实验内容本次实验主要围绕以下内容展开：1. 中断子程序的初始化设置。
2. 编写中断服务程序，实现特定的功能。
3. 中断优先级的管理和中断嵌套的实现。
4. 实验验证与结果分析。
四、实验步骤1. 中断子程序的初始化设置（1）在Keil uVision 5中创建一个新的项目，选择8051单片机作为目标芯片。
（2）在项目中添加必要的头文件和库文件。
（3）编写中断初始化函数，配置中断源、中断优先级和中断使能。
2. 编写中断服务程序（1）根据实验要求，编写中断服务程序，实现特定的功能。
（2）在中断服务程序中，处理中断触发的事件，如按键按下、定时器溢出等。
3. 中断优先级的管理和中断嵌套的实现（1）在实验中，设置不同的中断优先级，观察中断处理的效果。
（2）实现中断嵌套，验证高优先级中断能够打断低优先级中断。
4. 实验验证与结果分析（1）编译并下载程序到实验板。
（2）观察实验板上的现象，验证中断子程序是否正常工作。
（3）分析实验结果，总结中断子程序在系统中的应用。
五、实验结果与分析1. 中断初始化通过编写中断初始化函数，成功配置了中断源、中断优先级和中断使能。
2. 中断服务程序编写的中断服务程序能够正确处理中断触发的事件，实现了预期的功能。
3. 中断优先级管理通过设置不同的中断优先级，验证了高优先级中断能够打断低优先级中断。
4. 中断嵌套实现了中断嵌套，高优先级中断能够成功打断低优先级中断。
六、实验总结通过本次实验，我们深入了解了中断子程序的概念、编程方法和应用。
