微机原理与接口技术实验指导_3_分支程序设计实验

《微机原理及接口技术》实验指导书福建工程学院计算机与信息科学系计算机系统结构教研室实验一 汇编语言程序上机过程一、实验目的1．掌握EDIT 、MASM 、LINK 等软件工具的使用。

2．掌握在计算机上建立、汇编、连接、调试及运行程序的方法。

二、实验内容1．将DISP 单元中存放的一压缩BCD 码内容显示出来。

2．将BUF 单元开始的两个BCD 码相加存放到SUM 单元中，并显示结果。

3．将字节变量DISP 的内容（00H-FFH 任意值）显示出来。

三、实验准备与报告 1．了解实验操作方法，准备好实验程序和数据。

2．记录汇编、连接过程产生的错误及解决办法，设置相关的出错情况，查看汇编结果； 3．记录运行结果，更改数据再运行，记录结果。

4．实验报告主要内容：实验名称、实验目的、实验内容、<实验电路>、程序、实验结果、调试过程记录、总结。

（其它实验也按此要求书写实验报告）实验二 DEBUG 使用实验一、实验目的1.掌握DEBUG 常用命令的使用。

2.进一步了解80X86的存储器和寄存器结构。

3.进一步理解有关指令的功能与应用。

二、实验内容1.进入与退出DEBUG 。

2.用R 命令检查和修改寄存器内容并记录。

3.用D 命令显示内存单元内容并记录。

4.用E 命令修改内存单元内容并记录。

5.A 、U 、T 、P 、G 、N 、W 、L 命令使用。

程序：MOV SI ，0 MOV AX ，[SI] INC SI INC SIADD AX ，[SI] MOV BX ，AX INT 20H（1）使用A 命令输入以上程序；（2）使用U 命令查看输入的程序；（3）使用N 、W 命令将程序存盘；用N 、L 命令重新装载，用U 命令查看； （4）使用DEBUG 的D 、E 命令检查设置（DS ）:0000H 起始的四个单元内容； （5）使用R 命令检查、设置有关寄存器的值；（6）分别使用T 、G 命令运行程序，注意观察有关寄存器和单元的变化。

微机原理分支程序设计实验微机原理是计算机科学与技术专业的核心课程之一、在这门课程中，学生需要学习计算机的基本原理和体系结构，并通过实验来巩固所学的知识。

本文将介绍一个关于分支程序设计的微机原理实验。

实验背景：分支程序是计算机中的一种非线性控制结构，它根据条件的不同选择不同的执行路径。

分支程序设计是计算机编程中非常重要的一部分，也是实际应用中经常会遇到的情况之一、通过这个实验，学生将学会如何使用分支结构来解决实际问题。

实验目的：1.了解分支程序设计的基本概念和原理。

2.掌握使用条件语句和循环语句来实现分支程序。

3.通过实际案例分析和编程实践，巩固所学的知识。

实验内容：本实验以学生成绩管理系统为例，通过判断学生的成绩等级来计算总评成绩，并输出等级信息。

分支程序设计的思路如下：1.输入学生的成绩。

2.根据成绩的范围判断学生的等级。

3.根据等级计算总评成绩。

4.根据总评成绩输出相应的等级信息。

实验步骤：1.在开发环境中创建一个新的项目，并新建一个名为“GradeManage”的源文件。

2.在源文件中定义一个成绩变量和一个等级变量，并使用输入函数从键盘读取学生的成绩。

3.使用条件语句根据成绩的范围判断学生的等级，并将等级赋值给等级变量。

4.使用条件语句根据等级计算总评成绩，并将结果赋值给一个总评成绩变量。

5.使用条件语句根据总评成绩输出相应的等级信息。

6.在屏幕上显示输出结果。

7.编译并运行程序，进行测试。

实验总结：通过本实验，我学会了如何设计并实现一个简单的分支程序。

在实验过程中，我深入了解了分支结构的原理和使用方法，并通过编程实践巩固了所学的知识。

分支程序设计在实际应用中非常广泛，掌握这一技能对于计算机科学与技术专业的学生来说非常重要。

在今后的学习和工作中，我将继续探索和学习更多关于分支程序设计和其他相关知识，以提高自己的编程能力。

7)逻辑电平开关电路
如图1.5，实验台右下方设有8个开关K7～K0，开关拨到“1”位置时开关断开，输出高电平，向下到“0”位置时开关接通输出低电平，电路中串接了保护电阻，使接口电路不直接同+5V、GND相连，防止误操作、误编程损坏集成电路。
图1.5逻辑电平开关电路
8）LED显示电路
如图1.6，实验台上设有8个发光二极管及驱动电路（输入端L7～L0），当输入信号为“1”时发光，为“0”时灭。
4）保存源程序
当前运行环境下，选择菜单栏中的“文件”菜单，菜单下拉后选择“保存”，如果是无标题文档，需在提示下输入文档的名称及选择保存的路径，单击确定后保存；否则程序自动保存当前文档显示区域中显示的文档。或者选择菜单栏中的“文件”菜单，菜单下拉后选择“另存为”，并在提示下输入文档的名称及选择保存的路径，单击确定后保存。
微机原理及接口技术
实验指导书
(2012版)
《微机原理及接口技术》课程教学团队编
2015年4月
概述/前言/课程介绍
《微机原理及接口技术实验》是电、计算机、控制等工科专业教育中的一门核心专业基础实验课，本实验由微机原理部分及接口部分组成，微机原理部分以微机指令系统，汇编程序设计为主要内容，程序设计面向16位/32位系统指今，接口部分面向3种常用的微机接口芯片8255、0832、0809开展实验，要求学生自行设计硬件电路，编程面向16位地址/数据系统，实现对接口芯片的控制并完成具体的实验要求。
汇编+链接+运行
在当前运行环境下，选择菜单栏中的“ASM编译”菜单，选择汇编+链接+运行选项则程序对当前ASM源文件进行汇编与链接，编译调试窗口中输出汇编与链接的结果，若程序汇编或链接有错，则详细报告错误信息。若汇编与链接成功，程序自动运行。

基础实验一、汇编过程与DEBUG调试实验一、实验目的：1．熟悉DEBUG常用命令。

2．熟悉汇编指令及其寻址方式和对标志位的影响。

3．学会用汇编语言设计、编写、调试和运行程序的方法。

二、实验内容：1．使用文本编辑程序建立名为B.ASM的源程序文件，并输入下面程序内容，然后存盘。

DA TA SEGMENTX DD 99AABBCCHY DD 55667788HZ DD ?DA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TASTART: MOV AX, DATAMOV DS, AXMOV DI, OFFSET ZMOV AX, WORD PTR XADD AX, WORD PTR YMOV [DI], AXMOV AX, WORD PTR X[2]ADC AX, WORD PTR Y[2]MOV [DI+2], AXEXIT: MOV AX, 4C00HINT 21HCODE ENDSEND START问：1)程序的功能是什么？2)数据标号X、Y、Z的地址（偏移量）分别是多少？3)程序的各条语句中源操作数和目的操作数分别是什么寻址方式？4)标号EXIT后面的2条指令有什么功能？5)在在标号地址EXIT处设置断点，在程序暂停时从相应内存单元检查Z的内容，看结果是否正确。

2. 编写程序，用8086指令实现双字操作数X的内容循环左移N位。

编程提示：1）如果要对双精度数（双字）DX:AX循环左移1位，可用如下指令段：SAL AX, 1 ;将AX内容算术左移1位，最低位补0，最高位移至进位位CF RCL DX, 1 ;将DX内容带进位循环左移1位，原CF内容移至DX最低位，;DX最高位移至CFADC AX, 0 ;CF内容即原DX最高位加至AX最低位2）如果要对双精度数（双字）DX:AX循环左移N位，则将上述程序段循环执行N次即可。

3. 编写程序，在屏幕上显示一段英文信息，如“Hello Kitty！”或者你喜欢的其他一段文字。

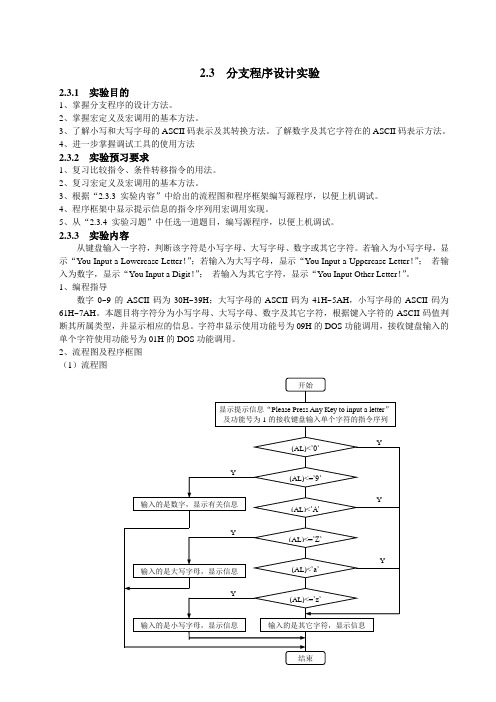

2.3 分支程序设计实验2.3.1 实验目的1、掌握分支程序的设计方法。

2、掌握宏定义及宏调用的基本方法。

3、了解小写和大写字母的ASCII码表示及其转换方法。

了解数字及其它字符在的ASCII码表示方法。

4、进一步掌握调试工具的使用方法2.3.2 实验预习要求1、复习比较指令、条件转移指令的用法。

2、复习宏定义及宏调用的基本方法。

3、根据“2.3.3 实验内容”中给出的流程图和程序框架编写源程序，以便上机调试。

4、程序框架中显示提示信息的指令序列用宏调用实现。

5、从“2.3.4 实验习题”中任选一道题目，编写源程序，以便上机调试。

2.3.3 实验内容从键盘输入一字符，判断该字符是小写字母、大写字母、数字或其它字符。

若输入为小写字母，显示“Y ou Input a Lowercase Letter！”；若输入为大写字母，显示“Y ou Input a Uppercase Letter！”；若输入为数字，显示“Y ou Input a Digit！”；若输入为其它字符，显示“Y ou Input Other Letter！”。

1、编程指导数字0~9的ASCII码为30H~39H；大写字母的ASCII码为41H~5AH，小写字母的ASCII码为61H~7AH。

本题目将字符分为小写字母、大写字母、数字及其它字符，根据键入字符的ASCII码值判断其所属类型，并显示相应的信息。

字符串显示使用功能号为09H的DOS功能调用，接收键盘输入的单个字符使用功能号为01H的DOS功能调用。

2、流程图及程序框图（1）流程图（2）程序框架DA TA SEGMENTINFOR1 DB 0AH,0DH,"PLEASE PRESS ANY KEY TO INPUT A LETTER: $"INFOR2 DB 0AH,0DH,"YOU INPUT A LOWERCASE LETTER! $"INFOR3 DB 0AH,0DH,"YOU INPUT A UPPERCASE LETTER! $"INFOR4 DB 0AH,0DH,"YOU INPUT A DIGIT! $"INFOR5 DB 0AH,0DH,"YOU INPUT OTHER LETTER! $"DA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TASTART:MOV AX,DA TAMOV DS,AXMOV DX, OFFSET INFOR1MOV AH,09HINT 21HMOV AH,01HINT 21HMOV DX, OFFSET INFOR1MOV AH,09HCMP AL,'0'JB OTHERCMP AL,'9'JBE DIGITCMP AL,'A'JB OTHERCMP AL,'Z'JBE UPPERCMP AL,'a'JB OTHERCMP AL,'z'JBE LOWERJMP PENDLOWER:MOV DX,OFFSET INFOR2MOV AH,09HINT 21HJMP PENDUPPER:MOV DX,OFFSET INFOR3MOV AH,09HINT 21HJMP PENDDIGIT:MOV DX,OFFSET INFOR4MOV DX,OFFSET INFOR4MOV AH,09HINT 21HJMP PENDOTHER:MOV DX,OFFSET INFOR5MOV AH,09HINT 21HPEND:MOV AH,4CHINT 21HCODE ENDSEND START2.3.4 实验习题1、在屏幕上显示信息“Are you really want to exit?”，然后从键盘输入一个字符，若输入“Y”或“y”，显示“Thank you for your using！”后程序结束；若输入“N”或“n”，显示“Let’s continue!”后程序结束；若输入其它字符，显示“Y ou press an error key!”后程序结束（要求尽量使用宏指令以便使源程序更加简洁）。
