电路分析基础 理想变压器和运算放大器

电路基础原理中的运算放大器解析电路基础原理是电子工程学习的重要基础，掌握其中的关键概念和原理对于理解更复杂的电路设计和工作原理至关重要。

其中一个重要的组成部分就是运算放大器（Operational Amplifier，简称Op-Amp），它在电路中扮演着重要的角色。

一、什么是运算放大器？运算放大器是一种用于放大电路信号的集成电路元件。

它具有两个输入端（非反相输入端和反相输入端）和一个输出端。

运算放大器本身有非常高的增益，因此可以将微弱的输入信号放大到可用的幅度，在电路设计中起到重要作用。

二、运算放大器的基本原理1. 差分放大器运算放大器的非反相输入端和反相输入端构成了差分放大器，它通过比较两个输入端的电压差来产生输出信号。

差分放大器可以将输入信号在幅度上放大，并且可以通过外部电阻的调整来控制放大倍数。

2. 输入阻抗和输出阻抗运算放大器的输入阻抗非常高，说明它几乎不吸收输入信号的电流，而输出阻抗很低，能够在输出信号不受外界干扰的情况下提供准确的电压输出。

3. 开环增益和反馈运算放大器的开环增益非常高，一般可以达到10^5至10^6之间。

为了使运算放大器能够工作在稳定状态并有预期的放大效果，需要进行反馈控制。

反馈电路通过将一部分输出信号反馈到输入端，达到稳定放大的作用。

4. 负反馈在运算放大器的反馈中，负反馈是最常用的形式。

负反馈通过将一部分输出信号反向加在输入端，从而使运算放大器的输入信号与期望输出信号之间的差异减小，提高了电路的稳定性和准确性。

三、运算放大器的应用1. 比较器运算放大器可以作为比较器使用，比较两个输入信号的大小，输出高电平或低电平，用于触发其他电路的动作。

2. 滤波器运算放大器可以与电容和电感等元件结合，构成滤波器电路，对不同频率的信号进行滤波处理。

3. 仪器放大运算放大器可以作为仪器放大电路的核心部件，将微小的信号放大到可测量的幅度，如放大心电图仪的心电信号。

4. 信号发生器运放可以构成简单的信号发生器电路，通过正弦波、方波等信号的输入，产生不同频率和幅度的输出信号。

《电路分析基础》课程简介/教学大纲课程代码：071061中文名称：电路分析基础英文名称：Fundamentale of Circuit Analysis授课专业：计算机科学与技术电子信息工程通信工程电子商务学时：72学分：4实验课时：上机课时：预修课程：高等数学线性代数课程内容：本课程是计算机与电子通信类专业的一门重要专业基础课，通过学习使学生掌握电路的基本原理与分析方法。

本课程内容包括：集中参数假设下的线性时不变电路，基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。

以此为理论基础的各种分析方法与等效电路的转换，网络定理,电阻元件，电容元件，电感元件，耦合电感与变压器。

以分立元件为主组成的直流电路，交流电路与电路的瞬态现象的物理概念与分析方法。

电路的频率特性与双口网络的分析方法。

----------------------------------------------------------------------------------------------------------- 《电路分析基础》课程教学大纲授课专业：计算机科学与技术电子信息工程通信工程电子商务学时数：72 学分数：4一、课程的性质和目的本课程是电路理论的入门课程，是电子信息类各专业的技术基础课。

它将重点阐述线性非时变电路的基本概念，基本规律和基本分析方法，使学生掌握电路分析的基本概念、基本原理和基本方法，为后续课程打下牢固的电路分析的基础，是电类各专业的核心课程之一。

通过本课程的学习，学生不但能获得上述基本知识，而且能够在抽象思维能力，分析计算能力，总结归纳能力和实验研究能力诸方面得到提高。

二、课程教学内容第一篇总论和电阻电路的分析（24学时）第一章集总参数电路中电压、电流的约束关系（4学时）要求深刻理解与熟练掌握的重点内容有：1、电路模型、理想元件的概念，线性与非线性的概念；2、电压、电流、功率参数的定义、计算及参考方向的概念；3、电阻元件、电压源、电流源及受控源的伏安关系；4、基尔霍夫电流定律和基尔霍夫电压定律的定义和运用。

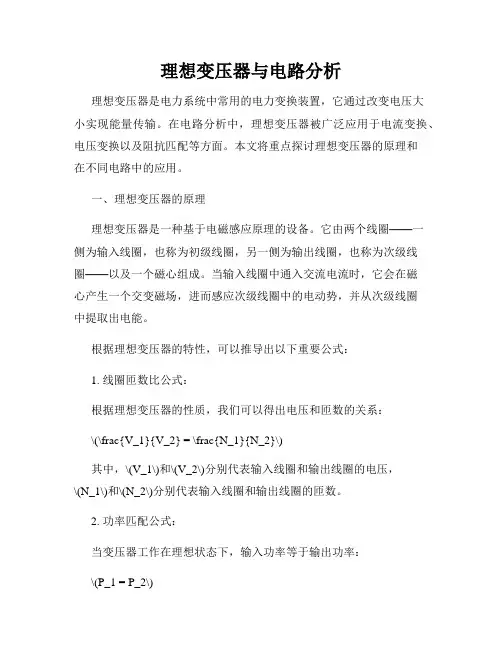

理想变压器与电路分析理想变压器是电力系统中常用的电力变换装置，它通过改变电压大小实现能量传输。

在电路分析中，理想变压器被广泛应用于电流变换、电压变换以及阻抗匹配等方面。

本文将重点探讨理想变压器的原理和在不同电路中的应用。

一、理想变压器的原理理想变压器是一种基于电磁感应原理的设备。

它由两个线圈——一侧为输入线圈，也称为初级线圈，另一侧为输出线圈，也称为次级线圈——以及一个磁心组成。

当输入线圈中通入交流电流时，它会在磁心产生一个交变磁场，进而感应次级线圈中的电动势，并从次级线圈中提取出电能。

根据理想变压器的特性，可以推导出以下重要公式：1. 线圈匝数比公式：根据理想变压器的性质，我们可以得出电压和匝数的关系：\(\frac{V_1}{V_2} = \frac{N_1}{N_2}\)其中，\(V_1\)和\(V_2\)分别代表输入线圈和输出线圈的电压，\(N_1\)和\(N_2\)分别代表输入线圈和输出线圈的匝数。

2. 功率匹配公式：当变压器工作在理想状态下，输入功率等于输出功率：\(P_1 = P_2\)其中，\(P_1\)和\(P_2\)分别代表输入线圈和输出线圈的功率。

二、理想变压器在电路中的应用1. 电流变换理想变压器可以用来实现电流的变换。

根据线圈匝数比公式，当输入线圈的匝数大于输出线圈的匝数时，可以实现电流的升高。

反之，当输入线圈的匝数小于输出线圈的匝数时，可以实现电流的降低。

这种特性在电源适配器等电力设备中经常被使用。

2. 电压变换理想变压器可以用来实现电压的变换。

根据线圈匝数比公式，当输入线圈的匝数大于输出线圈的匝数时，可以实现电压的降低。

反之，当输入线圈的匝数小于输出线圈的匝数时，可以实现电压的升高。

这种特性在输电线路和变电站中被广泛应用。

3. 阻抗匹配理想变压器可以用来实现阻抗的匹配，即根据输入端和输出端的阻抗要求，选择适当的线圈匝数比以实现阻抗的变换。

这种应用在无线通信等领域中具有重要意义。

理想运算放大器的基本概念理想运算放大器（Ideal Operational Amplifier，简称Op Amp）是电子工程中一种非常有用的基本电路元件。

它可以在电路中完成多种信号处理和放大的功能，并且可以应用于各种不同的电路中。

在本篇文章中，将讨论运算放大器的基本概念，包括其定义、结构、特性以及应用。

1. 定义：理想运算放大器是一种有无限大的增益、无限大输入阻抗和零输出阻抗的电路。

在理想情况下，运算放大器的电压增益A可以看做是无限大，输入阻抗Zin无限大，输出阻抗Zout为零。

同时，在理想情况下，使用运算放大器时，无需外接电源。

这意味着，它可以通过对输入信号进行简单的代数计算来产生一个输出信号（电压、电流或电荷分布等）。

2. 结构：理想运算放大器由五个基本部分组成：两个输入端口，一个输出端口，一个差动放大器、一个电压控制电流源。

图1. 理想运算放大器电路模型图1展示了理想运算放大器的电路模型。

其中，输入端口V1和V2是通过两个终端接入信号源的地方。

输出端口是放大器输出的地方。

差动放大器是一个用于增益放大和信号调节的基本电路。

电压控制电流源通常用于控制运放输出电压。

这些部分通过电源电路连接到一起，以便形成一个系统。

3. 特性：理想运算放大器具有很多特性。

其中最重要的是输入阻抗、输出阻抗、增益和带宽等。

（1）输入阻抗：输入阻抗是指输入端口的电阻值。

理想运算放大器的输入阻抗为无限大，因此，它不会在任何程度上影响信号源的性能。

输入阻抗为无限大的运算放大器可以用于提供高增益放大度或使用被动组件（如电阻和电容）的滤波器电路。

（2）输出阻抗：输出阻抗是指输出端口处的电阻值。

理想运算放大器的输出阻抗为零，这意味着终端处的电压仅取决于外部负载的特性，并且与放大器的特性无关。

这样的输出阻抗可以通过信号放大和放大电压进行精密控制应用于高增益电路，例如，用作缓冲器，在成本低于其他自限制放大器时实现高性能。

（3）增益：理想运算放大器的增益为无限大。

电路基础原理详解理想变压器的原理和应用电路中的变压器是一个非常重要的电气设备，它可以通过改变交流电的电压大小来实现不同电器设备之间的电能传递。

在理论上，我们常常以理想变压器为基础来进行分析和计算。

本文将详细介绍理想变压器的原理和应用。

一、理想变压器的原理理想变压器主要由两个线圈组成，一个是输入线圈，也称为原线圈，另一个是输出线圈，也称为副线圈。

输入线圈的绕组数目记为N1，输出线圈的绕组数目记为N2。

这两个线圈通过一个磁铁芯连接在一起。

当输入线圈接通交流电时，就会在磁铁芯内产生一个磁场。

这个磁场会通过磁铁芯传输到输出线圈中，从而在输出线圈中感应出一个交流电。

理想变压器的工作基于电磁感应的原理。

根据法拉第电磁感应定律，当一个线圈中产生变化的磁场时，就会感应出一个电流。

在理想变压器中，输入线圈中通过的电流会产生一个变化的磁场，这个磁场会通过磁铁芯传输到输出线圈中，从而在输出线圈中感应出一个电流。

根据法拉第电磁感应定律，输出线圈中感应出的电流与输入线圈中的电流的比值等于输出线圈的绕组数目与输入线圈的绕组数目的比值。

即I2/I1 = N2/N1，其中I1和I2分别表示输入线圈和输出线圈中的电流。

二、理想变压器的应用理想变压器主要用于电能传输和变压器的设计。

在电能传输中，变压器可以将发电厂产生的高压交流电转换为适用于家庭和工业用途的低压交流电。

这种转换不仅可以减小输电线路的电流大小，减小线路损耗，而且还能根据需要提供不同电压等级的电能。

在变压器的设计中，理想变压器是一个重要的参考模型。

通过理想变压器的分析和计算，可以得出变压器的设计参数，如绕组数目N1和N2，输入电压Vin和输出电压Vout。

这些参数对于变压器的性能和效果具有重要的影响。

除了电能传输和变压器的设计，理想变压器还有其他一些应用。

例如，它可以作为电子设备中的隔离器件，用于将输入信号与输出信号进行隔离，以保证电子设备的稳定性和安全性。

另外，理想变压器还可以作为电子测量设备中的标准器件，用于校准和比较电压、电流等物理量的大小。

电路基础原理理想放大器与放大器的特性电路基础原理：理想放大器与放大器的特性在现代电子技术中，放大器被广泛应用于各种电子设备和通信系统中，起到信号放大的作用。

理想放大器是一种各方面性能完美的设备，尽管实际中无法实现，但研究理想放大器有助于我们理解放大器的基本特性和工作原理。

一、理想放大器的特性理想放大器具有以下几个重要特性：1. 无限增益：理想放大器能够无限放大输入信号。

2. 输入阻抗为无穷大：理想放大器对输入信号的响应不会影响输入信号源的输出。

3. 输出阻抗为零：理想放大器对外部电路负载的响应不会影响输出信号的大小或波形。

4. 零共模信号响应：理想放大器只对差模信号进行放大，对共模信号不起作用。

5. 无偏置电压：理想放大器的输出信号不受偏置电压的影响。

这些特性使得理想放大器非常理想化，有助于我们理解实际放大器的工作原理和性能。

二、放大器的基本原理现实中的放大器是基于一系列的电子元件和电路设计来实现信号放大的。

基于放大器的目标和应用，可以分为两类：线性放大器和非线性放大器。

线性放大器：线性放大器的输出信号与输入信号成比例，不会产生失真。

这类放大器通过放大电流、电压或功率来实现信号的放大。

常见的线性放大器包括共射放大器、共集放大器和共基放大器等。

非线性放大器：非线性放大器的输出信号与输入信号之间存在非线性关系，会产生失真。

这类放大器在特殊的应用场景中使用，如调制和解调等。

常见的非线性放大器有限幅放大器和开关放大器等。

不论是线性放大器还是非线性放大器，它们的设计都需要考虑一些重要的参数和特性，如增益、带宽、输入输出阻抗、噪声、非线性失真等。

这些参数和特性决定了放大器的性能和适用范围。

三、放大器设计与优化放大器作为电子系统中的关键组成部分，它的设计与优化不仅涉及到电路设计的基础原理，还需要考虑到实际应用场景中的各种因素。

1. 电路拓扑选择：根据具体的应用需求和信号特性选择合适的放大器电路拓扑结构。

不同拓扑结构在增益、带宽、输入输出阻抗等方面有不同的特点和优势。
