运算放大器的特性

电容的运算放大器电路是一种常见的电子电路，它可以实现电压放大和滤波功能，广泛应用于许多电子系统中。

本文将从基本概念、电路结构、工作原理和计算方法等方面对含电容的运算放大器电路进行详细介绍，帮助读者更好地理解和应用这一电路。

一、基本概念1. 运算放大器（Operational Amplifier，简称Op-Amp）是一种集成电路，具有高增益、高输入阻抗、低输出阻抗等特点，广泛应用于电子电路中。

2. 电容是一种存储电荷的元件，具有阻抗与频率成反比的特性，可以用于滤波和信号处理。

二、电路结构含电容的运算放大器电路通常由运算放大器、电容和其它元件组成，其中电容可以用来实现滤波、积分、微分等功能。

三、工作原理1. 电容的作用：电容在运算放大器电路中可以用来滤波、积分、微分等。

在滤波电路中，电容可以与电阻配合，实现低通滤波、高通滤波、带通滤波等功能。

2. 电容的阻抗特性：电容的阻抗与频率成反比，即Zc=1/(jωC)，其中Zc为电容的阻抗，ω为角频率，C为电容的电容值。

3. 运算放大器的特性：运算放大器具有高输入阻抗、低输出阻抗、无限大的开环增益等特点，在实际应用中可以近似认为是理想运算放大器。

四、计算方法1. 低通滤波电路的计算：对于低通滤波电路，可以通过电容和电阻的组合来实现。

其传递函数为H(jω)=1/(1+jωR1C1)，其中R1和C1分别为电阻和电容的取值。

通过调整R1和C1的取值，可以实现不同的频率特性。

2. 高通滤波电路的计算：高通滤波电路同样可以通过电容和电阻的组合来实现。

其传递函数为H(jω)=jωR2C2/(1+jωR2C2)，其中R2和C2分别为电阻和电容的取值。

通过调整R2和C2的取值，可以实现不同的频率特性。

3. 带通滤波电路的计算：带通滤波电路通常采用多级滤波电路进行实现，可以组合低通滤波和高通滤波电路来实现。

可以通过串联或并联的方式组合低通和高通滤波电路，来实现不同的频率特性。

运算放大器常见指标及重要特性运算放大器是一种电子放大器，用于放大微弱电信号。

它是现代电子系统中的关键组件之一，广泛应用于各种电路中，如音频放大器、通信电路、仪器仪表、运算放大电路等。

了解运算放大器的常见指标和重要特性对于正确选择和应用运算放大器至关重要。

下面是关于运算放大器常见指标和重要特性的详细介绍。

1.常见指标(1)增益：运算放大器的增益是指输入信号和输出信号之间的放大倍数。

运算放大器的增益通常用电压增益来表示，即输出电压与输入电压之比。

(2)输入阻抗：运算放大器的输入阻抗是指输入端对外界电路的负载特性，也就是输入电路对外界电路之间的阻抗。

输入阻抗越大，对外界电路的负载影响越小。

(3)输出阻抗：运算放大器的输出阻抗是指输出端对外界电路的负载特性，也就是输出电路对外界电路之间的阻抗。

输出阻抗越小，对外界电路的阻抗匹配越好。

(4)带宽：运算放大器的带宽是指在指定的增益范围内，能够传递的频率范围。

带宽越大，运算放大器能够传递的高频信号越多。

(5)零点抵消：运算放大器的零点抵消是指在输出电压为零时，输入电压不为零的情况下，输出电压的漂移量。

零点抵消越好，运算放大器的精度越高。

2.重要特性(1)运算精度：运算放大器的运算精度是指在给定的测量条件下，输出结果与实际值之间的偏差大小。

运算精度越高，运算放大器输出的信号越准确。

(2)稳定性：运算放大器的稳定性是指在不同工作条件下，输出信号的稳定程度。

稳定性越好，运算放大器的输出信号波动越小。

(3)噪声：运算放大器的噪声是指在运放输入端产生的不可避免的电压或电流波动。

噪声越小，运算放大器的信噪比越高。

(4)温度漂移：运算放大器的温度漂移是指在温度变化的情况下，输出信号的稳定程度。

温度漂移越小，运算放大器的性能越稳定。

(5)电源电压范围：运算放大器的电源电压范围是指能够正常工作的电源电压范围。

电源电压范围越大，运算放大器的适用范围越广。

(6)输入偏置电流：运算放大器的输入偏置电流是指在没有输入信号的情况下，输入端电流的大小。

电路中的运算放大器有哪些特点和应用运算放大器是电路中应用广泛的一种电子器件，它具有许多特点和应用。

本文将介绍运算放大器的特点，并探讨其在电路中的各种应用。

一、特点1. 高增益：运算放大器的主要特点之一是具有较高的电压增益。

它能够将输入信号增加到一个较高的水平，以便于后续的处理和分析。

2. 宽频带宽：运算放大器的频带宽度较宽，能够处理较高频率的信号。

这使得它在许多应用中都能够提供精确和有效的放大功能。

3. 低噪声：运算放大器通常具有较低的噪声水平，这使得它在信号处理中非常有用。

低噪声的特性使得运算放大器能够提供更清晰和准确的信号放大。

4. 高输入阻抗和低输出阻抗：运算放大器的输入阻抗很高，可以减小对输入信号源的负载，保持传输信号的完整性。

同时，输出阻抗较低，能够驱动负载电路。

5. 可调节增益和偏置：运算放大器通常具有可调节的增益和偏置特性，这使得它在不同应用场景下能够灵活应对和满足需求。

二、应用1. 信号放大和滤波：运算放大器广泛应用于信号放大和滤波电路中。

通过调节放大器的增益和频率响应，可以实现对信号的放大和滤波功能，使得信号的频率范围和振幅得到控制和优化。

2. 模拟计算：运算放大器也常用于模拟计算电路中。

其高增益和精确性能使其成为模拟电路中一种重要的元器件，例如用于模拟加法、乘法、积分和微分等运算。

3. 电压比较和开关：运算放大器的高增益和灵敏度使其非常适合于电压比较和开关电路的应用。

通过将运算放大器配置为比较器或开关，可以实现对电压信号的比较和控制。

4. 反馈控制系统：运算放大器在反馈控制系统中起着至关重要的作用。

通过引入适当的反馈电路，可以实现对电路稳定性、增益和响应速度的控制。

5. 传感器信号处理：运算放大器还广泛应用于传感器信号处理中。

传感器常常输出微弱的信号，而运算放大器能够对这些信号进行放大和处理，以提高信号的灵敏度和稳定性。

6. 精密测量仪器：运算放大器也被广泛应用于精密测量仪器中。

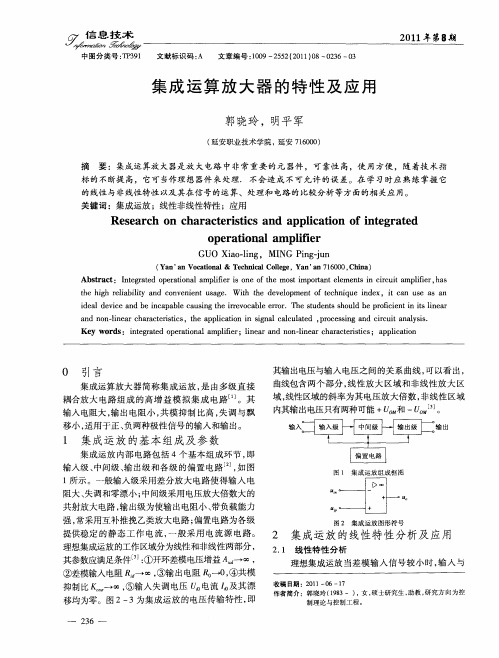

运算放大器基本原理及应用一． 原理(一） 运算放大器1.原理运算放大器是目前应用最广泛的一种器件;当外部接入不同的线性或非线性元器件组成输入和负反馈电路时;可以灵活地实现各种特定的函数关系..在线性应用方面;可组成比例、加法、减法、积分、微分、对数等模拟运算电路..运算放大器一般由4个部分组成;偏置电路;输入级;中间级;输出级..图1运算放大器的特性曲线 图2运算放大器输入输出端图示图1是运算放大器的特性曲线;一般用到的只是曲线中的线性部分..如图2所示..U -对应的端子为“-”;当输入U -单独加于该端子时;输出电压与输入电压U -反相;故称它为反相输入端..U +对应的端子为“＋”;当输入U +单独由该端加入时;输出电压与U +同相;故称它为同相输入端..输出：U 0= AU +-U - ； A 称为运算放大器的开环增益开环电压放大倍数.. 在实际运用经常将运放理想化;这是由于一般说来;运放的输入电阻很大;开环增益也很大;输出电阻很小;可以将之视为理想化的;这样就能得到:开环电压增益A ud =∞；输入阻抗r i =∞；输出阻抗r o =0；带宽f BW =∞；失调与漂移均为零等理想化参数..2.理想运放在线性应用时的两个重要特性输出电压U O 与输入电压之间满足关系式：U O ＝A ud U +－U －;由于A ud =∞;而U O 为有限值;因此;U +－U －≈0..即U +≈U －;称为“虚短”..由于r i =∞;故流进运放两个输入端的电流可视为零;即I IB ＝0;称为“虚断”;这说明运放对其前级吸取电流极小..上述两个特性是分析理想运放应用电路的基本原则;可简化运放电路的计算.. 3. 运算放大器的应用 1比例电路所谓的比例电路就是将输入信号按比例放大的电路;比例电路又分为反向比例电路、同相比例电路、差动比例电路.. a 反向比例电路反向比例电路如图3所示;输入信号加入反相输入端:图3反向比例电路电路图对于理想运放;该电路的输出电压与输入电压之间的关系为：为了减小输入级偏置电流引起的运算误差;在同相输入端应接入平衡电阻R ’＝R 1 // R F ..输出电压U 0与输入电压U i 称比例关系;方向相反;改变比例系数;即改变两个电阻的阻值就可以改变输出电压的值..反向比例电路对于输入信号的负载能力有一定的要求.. b 同向比例电路同向比例电路如图4所示;跟反向比例电路本质上差不多;除了同向接地的一段是反向输入端:图4 同相比例电路电路图它的输出电压与输入电压之间的关系为：； R’＝R 1 // R F只要改变比例系数就能改变输出电压;且U i 与U 0的方向相同;同向比例电路对集成运放的共模抑制比要求高.. c 差动比例电路差动比例电路如图5所示;输入信号分别加在反相输入端和同相输入端:图5 差动比例电路电路图其输入和输出的关系为：i1f O U R R U -=i1fO )U R R (1U +=可以看出它实际完成的是：对输入两信号的差运算.. 2和/差电路 a 反相求和电路其电路图如图6所示输入端的个数可根据需要进行调整:图6 反相求和电路图其中电阻R'满足：它的输出电压与输入电压的关系为：它的特点与反相比例电路相同;可以十分方便的通过改变某一电路的输入电阻;来改变电路的比例关系;而不影响其它支路的比例关系.. b 同相求和电路其电路如图7所示输入端的个数可根据需要进行调整:图7 同向求和电路图它的输出电压与输入电压的关系为：它的调节不如反相求和电路;而且它的共模输入信号大;因此它的应用不很广泛.. c 和差电路其电路图如图8所示;此电路的功能是对U i1、U i2进行反相求和;对U i3、U i4进行同相求和;然后进行的叠加即得和差结果..图8 和差电路图它的输入输出电压的关系是：由于该电路用一只集成运放;它的电阻计算和电路调整均不方便;因此我们常用二级集成运放组成和差电路..它的电路图如图9所示:图9 二级集成和差电路图它的输入输出电压的关系是：⎪⎪⎭⎫⎝⎛--+=22114433f 0R U R U R U R U R U i i i i它的后级对前级没有影响采用理想的集成运放;它的计算十分方便.. 3 积分电路和微分电路 a 积分电路其电路图如图10所示：它是利用电容的充放电来实现积分运算;可实现积分运算及产生三角波形等..图10 积分电路图它的输入、输出电压的关系为：其中: 表示电容两端的初始电压值.如果电路输入的电压波形是方形;则产生三角波形输出.. b 微分电路微分是积分的逆运算;它的输出电压与输入电压呈微分关系..电路如图11所示:图11 微分电路图R u -=0它的输入、输出电压的关系为： 4 对数和指数运算电路 a 对数运算电路对数运算电路就是是输出电压与输入电压呈对数函数..我们把反相比例电路中Rf 用二极管或三级管代替级组成了对数运算电路..电路图如图12所示：图12 对数运算电路它的输入、输出电压的关系为也可以用三级管代替二极管: b 指数运算电路指数运算电路是对数运算的逆运算;将指数运算电路的二极管三级管与电阻R 对换即可..电路图如13所示:图13 指数运算电路它的输入、输出电压的关系为： 利用对数和指数运算以及比例;和差运算电路;可组成乘法或除法运算电路和其它非线性运算电路..二无源滤波电路0101=+-=⎰t c t t i u dt u RC u r iu u S I u Re 0-=滤波电路的作用：允许规定范围内的信号通过；而使规定范围之外的信号不能通过..滤波电路的分类：低通滤波器：允许低频率的信号通过;将高频信号衰减； 高通滤波器：允许高频信号通过;将低频信号衰减；带通滤波器：允许一定频带范围内的信号通过;将此频带外的信号衰减； 带阻滤波器：阻止某一频带范围内的信号通过;允许此频带以外的信号衰减；仅由无源元件电阻、电容、电感组成的滤波电路;为无源滤波电路..它有很大的缺陷如：电路小;能力差等..为此我们要学习有源滤波电路.. 三有源滤波电路有源滤波器是指利用放大器、电阻和电容组成的滤波电路;可用在信息处理、数据传输、抑制干扰等方面..但因受运算放大器频带限制;这种滤波器主要用于低频范围..1一阶有源低通滤波器其电路如图14-a 所示;它是由一级RC 低通电路的输出再接上一个同相输入比例放大器构成; 幅频特性如图14-b 所示; 通带以外以dB 20-/十倍频衰减:图14-a 一阶有源低通滤波电路 图14-b 一阶有源低通幅频特性该电路的传递函数为: 式中RC 10=ω称为截止角频率;传递函数的模为2)(1)(o vo v A j A ωωω+=幅角为00arctg ωωϕ-=)(.. 2二阶有源滤波电路为了使输出电压以更快的速率下降;以改善滤波效果;再加一节RC 低通滤波环节;称为二阶有源滤波电路..它比一阶低通滤波器的滤波效果更好..二阶有源滤波器的典型结构如图15所示：图15 二阶有源滤波器典型结构 图中;Y 1～Y 5为导纳;考虑到U P ＝U N ;可列出相应的节点方程式为： 在节点A 有： 在节点B 有： 联立以上二等式得：考虑到： 则：AS 即是二阶压控电压源滤波器传递函数的一般表达式..只要适当选择Y i i ＝1～5;就可以构成低通、高通、带通等有源滤波器..)(ba aO N P R R R U U U +=≈。

运算放大器的原理及特性
运算放大器（Operational Amplifier，简称Op Amp）是一种电子器件，通常用于放大电压信号或处理模拟电路中的信号。

它具有高增益、高输入阻抗、低输出阻抗、大共模抑制比和无穷大的带宽等特性，被广泛应用于模拟电路中。

运算放大器的基本原理是利用内部的共尺极放大器和外部的反馈电路，将输入信号放大到所需的幅度，并输出给后续电路。

运算放大器一般由差分输入级、差分放大器、输出级和电源供电电路组成。

运算放大器的主要特性如下：
1. 高增益：运算放大器具有非常高的电压增益，一般在几千到几百万之间。

这样可以放大微弱的信号到可用的幅度。

2. 高输入阻抗：运算放大器的输入端具有非常高的阻抗，使得输入信号源不会受到损耗。

3. 低输出阻抗：运算放大器的输出端具有非常低的输出阻抗，可以给后续电路提供较大的输出电流。

4. 大共模抑制比：共模抑制比是指运算放大器对共模信号的抑制能力。

运算放大器具有较高的共模抑制比，可以有效抑制共模信号的干扰。

5. 无穷大的带宽：运算放大器的带宽足够大，可以处理宽频带的信号。

6. 可调节增益：通过调整反馈电阻，可以调节运算放大器的增益。

运算放大器常常用于放大电压信号、求和运算、积分运算、微分运算等，广泛应用于滤波器、放大器、比较器、多路选择器等电路中。

理想运算放大器的两个重要结论以理想运算放大器的两个重要结论为标题，我们将分别讨论理想运算放大器的两个重要特性：无限增益和无限输入阻抗。

1. 无限增益理想运算放大器的一个重要特性是其具有无限增益。

什么是无限增益呢？简单来说，无限增益意味着放大器输出信号的幅度是输入信号的无限倍。

这是理想运算放大器的特殊之处，它可以放大任意小的输入信号，并输出一个等比例放大的信号。

为了更好地理解无限增益的概念，我们可以以一个简单的例子来说明。

假设我们有一个理想运算放大器，输入信号为1mV，而放大器的增益为无限大。

根据无限增益的定义，输出信号将是输入信号的无限倍，即无限大。

这意味着无论输入信号有多小，放大器都能将其无限放大。

因此，理想运算放大器的无限增益特性在信号放大和处理中具有重要的应用价值。

2. 无限输入阻抗另一个重要的特性是理想运算放大器具有无限输入阻抗。

输入阻抗是指放大器对输入信号源的负载能力或接受能力。

通常情况下，放大器的输入阻抗越大，表示输入信号源对放大器的负载影响越小，从而能够更有效地保持输入信号的稳定性。

在理想运算放大器中，输入阻抗被假设为无限大。

这意味着放大器几乎不对输入信号源产生任何负载，从而保持了输入信号的稳定性。

无限输入阻抗的特性使得理想运算放大器能够在不干扰输入信号源的情况下进行放大和处理，尤其在对于高阻抗信号源的应用中更为重要。

理想运算放大器的无限输入阻抗以及无限增益的特性使其在电子电路设计中具有重要的地位。

通过将理想运算放大器与其他电子元件组合，我们可以构建各种功能强大的电路，如滤波器、比较器、积分器等。

理想运算放大器的特性使得它成为现代电子设备中不可或缺的一部分。

总结起来，理想运算放大器的两个重要结论是无限增益和无限输入阻抗。

无限增益使得放大器能够将输入信号无限放大，从而实现信号放大和处理的目的；无限输入阻抗保持了输入信号源的稳定性，使得放大器能够在不干扰输入信号源的情况下进行放大和处理。

运算放大器（英语：Operational Amplifier，簡稱OP、OPA、OPAMP、运放）是一种直流耦合，差模（差動模式）輸入、通常為單端輸出（Differential-in, single-ended output）的高增益（gain）電壓放大器，因为刚开始主要用于加法，減法等類比运算电路中，因而得名。

通常使用運算放大器時，會將其輸出端與其反相輸入端（inverting input node）連接，形成一負反馈（negative feedback）組態。

原因是運算放大器的電壓增益非常大，範圍從數百至數萬倍不等，使用負回授方可保證電路的穩定運作。

但是這並不代表運算放大器不能連接成正反馈（positive feedback）組態，相反地，在很多需要產生震盪訊號的系統中，正回授組態的運算放大器是很常見的組成元件。

运算放大器有许多的規格参数，例如：低频增益、单位增益频率（unity-gain frequency）、相位邊限（phase margin）、功耗、输出摆幅、共模抑制比（common-mode rejection ratio）、电源抑制比（PSRR，power-supply rejection ratio）、共模输入范围（input common mode range）、電壓擺動率（slew rate）、输入偏移電壓（input offset voltage，又譯：失调电压）、还有雜訊等。

目前運算放大器廣泛應用於家電，工業以及科學儀器領域。

一般用途的積體電路運算放大器售價不到一美元，而現在運算放大器的設計已經非常可靠，輸出端可以直接短路到系統的接地端（ground）而不至於被短路電流（short-circuit current）破壞。

目录[隐藏]∙ 1 運算放大器的歷史o 1.1 運算放大器的里程碑∙ 2 運算放大器的基礎o 2.1 電路符號o 2.2 理想運算放大器的操作原理▪ 2.2.1 Golden Rules▪ 2.2.2 開迴路組態▪ 2.2.3 負回授組態▪ 2.2.3.1 反相閉迴路放大器▪ 2.2.3.2 非反相閉迴路放大器▪ 2.2.4 正回授組態∙ 3 實際運算放大器的侷限o 3.1 直流的非理想問題▪ 3.1.1 有限的開迴路增益▪ 3.1.2 有限的輸入阻抗▪ 3.1.3 大於零的輸出阻抗▪ 3.1.4 大於零的輸入偏壓電流3.1.5 大於零的共模增益o 3.2 交流的非理想問題o 3.3 非線性的問題o 3.4 功率損耗的考量∙ 4 在電路設計中的應用∙ 5 直流特性∙ 6 交流特性∙7 運算放大器的應用∙8 741運算放大器的內部結構o8.1 電流鏡與偏壓電路o8.2 差分輸入級o8.3 增益級o8.4 輸出級∙9 CMOS運算放大器的內部結構∙10 其他應用∙11 參見∙12 參考資料與附註∙13 外部鏈接以DIP-8型式封裝的積體電路運算放大器1960年代晚期，仙童半導體（Fairchild Semiconductor）推出了第一個被廣泛使用的積體電路運算放大器，型號為μA709，設計者則是鮑伯·韋勒（Bob Widlar）。

电路基础原理运算放大器的放大与滤波作用电路基础原理是电子学的基础，而运算放大器作为电路中的重要组成部分，在电子技术中发挥着重要的作用。

本文将介绍运算放大器的放大和滤波作用。

运算放大器是一种电子放大器，具有高增益和低失真的特性。

它通常由一个差动输入级、一个差动放大级和一个输出级组成。

差动输入级能够提供高共模抑制比，差动放大级能够提供高增益，输出级能够提供较大的输出电流。

这样的结构使得运算放大器能够将输入信号进行放大，同时还能够消除输入中的共模干扰。

运算放大器的放大作用在很多电路中得到应用。

在信号处理中，运算放大器可以将输入信号放大到合适的幅度，以满足后续电路的需求。

例如，在音频放大器中，运算放大器可以将微弱的声音信号放大到足够大的幅度，以驱动扬声器发出声音；在测量仪器中，运算放大器可以放大微小的传感器信号，以便进行准确的测量。

此外，运算放大器还可以实现滤波功能。

滤波是将特定频率范围的信号从混合的信号中分离出来的过程。

运算放大器可以通过正确选择电容和电阻的参数来实现滤波的功能。

根据不同的滤波需求，可以设计出低通滤波器、高通滤波器、带通滤波器和带阻滤波器等不同类型的电路。

例如，当需要从输入信号中滤除高频噪声时，可以使用低通滤波器。

低通滤波器的基本原理是通过将高频信号分流到地，只传递低频信号。

通过在运算放大器的输入端串联一个电容，可以实现低通滤波的效果。

类似地，当需要滤除低频噪声时，可以使用高通滤波器。

带通滤波器则可以将指定频率范围内的信号通过，而滤除其他频率范围的信号。

带阻滤波器则是将指定频率范围内的信号屏蔽掉。

通过将运算放大器与滤波器相结合，可以实现更复杂的电路功能。

例如，可以使用运算放大器与多个滤波器级联来实现多级滤波器，以获得更加精确的滤波效果。

此外，运算放大器也可以与其他电子元件相结合，如电容、电感等，来实现更加多样化的滤波特性。

总之，电路基础原理中的运算放大器具有放大和滤波的作用。

它能够将输入信号放大到合适的幅度，并可以通过滤波器来滤除不需要的信号成分。
