化工原理课程设计甲醇-水混合物常压精馏塔设计设计任务书 (4)概述及设计方案简解 (5)设计条件及主要物性参数 (8)工艺设计计算 (9)精馏塔示意图（CAD版） (28)辅助设备选型 (29)设计结果汇总表 (32)Aspen模拟校核 (33)设计评述 (37)参考书 (39)主要符号说明 (39)图解法图 .......................................................................................................................... 附图1温度组成图 ...................................................................................................................... 附图2精馏流程图 ...................................................................................................................... 附图3负荷性能图 ................................................................................................................ 附图4、5塔板板面布置设计 .......................................................................................................... 附图6塔结构示意图 .................................................................................................................. 附图7设计任务书一、设计题目：甲醇生产过程精馏塔的设计二、设计条件1、生产能力：15万吨甲醇/年2、原料：甲醇含量50%的粗镏冷凝液，以甲醇-水二元系为主3、采取直接蒸汽加热4、采取泡点进料5、塔顶馏出液中甲醇含量≥90%6、塔釜残出液中甲醇含量≤5%7、其他参数（除给出外）可自选三、设计说明书的内容1、目录2、设计题目及原始数据（任务书）3、简述甲醇精馏过程的生产方法及特点4、论述精馏总体结构的选择和材料选择5、精馏过程有关计算（物料衡算、理论塔板数、回流比、塔高、塔径塔板设计、管径等）6、设计结果概要（主要设备尺寸、衡算结果等）7、主题设备设计计算及说明8、附属设备的选择（再沸器、加热器等）9、参考文献10、后记及其他四、设计图要求1、绘制主要装置图，设备技术要求、主要参数、大小尺寸、部件明细表、标题栏2、绘制设备流程图一张3、用坐标纸绘制甲醇-水溶液的y-x图一张，并用图解法求理论板数4、用坐标图绘制温度与气液相含量的关系图概述及设计方案简解一、概述1、精馏操作对塔设备的要求精馏所进行的是气(汽)、液两相之间的传质，而作为气(汽)、液两相传质所用的塔设备，首先必须要能使气(汽)、液两相得到充分的接触，以达到较高的传质效率。
化工原理课程设计任务书精馏塔本篇文档主要介绍化工原理课程设计任务书中关于精馏塔的要求和内容。
一、设计任务设计一座丙酮-甲醇精馏塔，要求：1. 产品：A级丙酮、B级丙酮、水、甲醇2. 输入流量：1000kg/h，A级丙酮50%，B级丙酮50%3. 操作压力：常压4. 输出流量：1000kg/h，A级丙酮90%，B级丙酮10%5. 设计基准：精馏32个板层二、设计步骤1. 精馏塔的结构设计(1) 塔的类型：管式塔(2) 塔的高度：设定32个板层，按传质条件设计最小高度(3) 填料类型：采用网格填料(4) 塔的直径：根据输入流量、精馏塔高度和填料设计(5) 塔的材质：不锈钢(6) 填料厚度：1.5cm2. 精馏塔的操作参数及控制(1) 操作压力：常压(2) 丙酮的重心温度：58℃(3) 甲醇的重心温度：52℃(4) 塔顶压力：1atm(5) 塔底压力：1atm(6) 板间压力降：0.015atm(7) 蒸汽进口管直径：50mm(8) 汽液分离器直径：100mm(9) 泵的扬程：15m3. 精馏塔的热力学计算(1) 设定板层数：32(2) 输入流量：1000kg/h，A级丙酮50%，B级丙酮50%(3) 设定塔顶压力：1atm(4) 设定塔底压力：1atm(5) 设定塔板温度，参考数值文献或软件计算(6) 根据塔板温度确定物质的蒸汽压(7) 根据物质的蒸汽压计算物质的分馏、回流比等参数4. 精馏塔的动力学模拟(1) 建立模型：使用MATLAB或其他模拟软件建立动力学模型(2) 确定控制方案：根据设定的输出要求，确定控制方案(3) 模拟仿真：进行塔的动态仿真，查找可能的故障及出现的问题(4) 评价：对模拟结果进行评价，并应对出现的问题进行处理三、设计成果1. 绘制精馏塔的结构图：包含填料、板层、进口出口等2. 绘制精馏塔的液相、气相平衡图3. 计算精馏塔流程图：包括输入和输出物质流量、温度、压力等参数4. 编写精馏塔的操作说明：包括操作控制、参数设定、操作步骤等5. 输出精馏塔的动态模拟成果：包括MATLAB或其他模拟软件的代码和仿真结果以上是化工原理课程设计的精馏塔任务书的要求和内容，本文档中介绍了设计步骤和要求，设计成果等部分，可以为读者提供一定帮助，同时也展示了精馏塔设计工作的一般流程和方法。

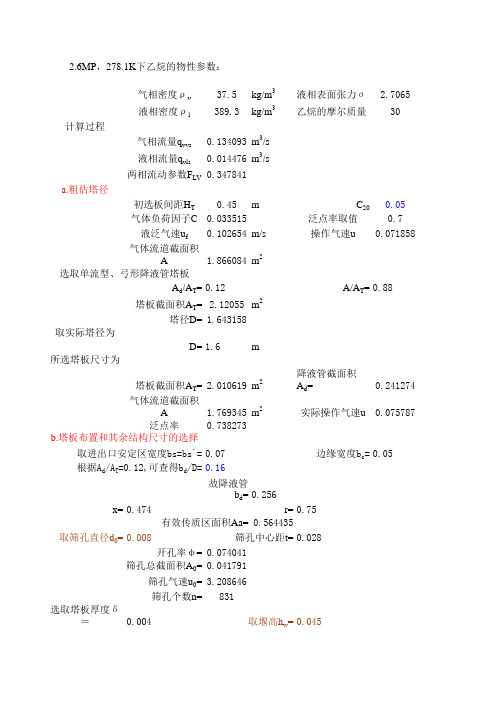

气相密度ρv 37.5kg/m 3液相表面张力σ 2.7065液相密度ρl389.3kg/m3乙烷的摩尔质量30计算过程气相流量q vvs 0.134093m 3/s 液相流量q vls0.014476m 3/s两相流动参数F LV 0.347841a.粗估塔径初选板间距H T 0.45m C 200.05气体负荷因子C 0.033515泛点率取值0.7液泛气速u f 0.102654m/s操作气速u 0.071858气体流道截面积A 1.866084m 2A d /A T =0.12A/A T =0.88塔板截面积A T = 2.12055m 2塔径D= 1.643158取实际塔径为D=1.6m所选塔板尺寸为塔板截面积A T =2.010619m 2降液管截面积A d =0.241274气体流道截面积A 1.769345m 2实际操作气速u 0.075787泛点率0.7382730.07边缘宽度b c =0.050.16故降液管b d =0.256x=0.474r=0.750.564435取筛孔直径d 0=0.0080.028开孔率υ=0.0740410.041791筛孔气速u 0=3.208646筛孔个数n=831选取塔板厚度δ＝0.0040.0450.75堰长l w =1.2液头高度h ow =0.035089m 取底隙h b =0.03c.塔板校核取堰高h w =由A d /A T =0.11，查图得l w /D=b.塔板布置和其余结构尺寸的选择2.6MP ，278.1K 下乙烷的物性参数：选取单流型、弓形降液管塔板筛孔总截面积A 0=取进出口安定区宽度bs=bs`=根据A d /A T =0.12,可查得b d /D=有效传质区面积Aa=筛孔中心距t=1.液沫夹带量e v0.0042e v =0.004727kg 液体/kg 气体由式（6.10.16）有e v =4.63E-05kg 液体/kg 气体2.塔板阻力h f(1)h 0的计算因为，d 0/δ=20.82所以，h 0=0.075173m 液柱(2)h 1的计算由u a =0.087753m/s气体动能因子Fa ＝0.537377查得充气系数β＝0.66所以，h 1=0.052859m 液柱(3)h δ的计算h δ＝0.000354所以，h f ＝0.128386499m 液柱h d ＝0.024729m 液柱则，H d =0.233205m 液柱取降液管中Φ=0.6则：H`d =0.388674τ＝7.500025s >5s3-3严重漏液校核h`0=0.0156571/k=0.456379k= 2.19116> 1.5-2.0u o `=1.464359m/sd.负荷性能图1.过量液沫夹带线q vvh =21277.27 * (0.3375－q vvh =7181.079－133.7786414* q vlh 2/32.液相下限线q vlh =3.684m 3/h3.严重漏液线a ＝1760.006b=0.011096c=0.000327q vvh =220.21034.液相上限线q vlh =78.172885.降液管液泛线a`=3.23E-07b`=0.2223由F lv =0.3238和泛点率＝0.663，得ψ＝所以查得C 0=h 0+h 1+h δ ＝3-1降液管液泛校核m < H T +h w =3-2液体在降液管中的停留时间τc`=9.1E-06d`=0.004174831 q vlh 1.q vvh 2.qvvh 3.qvvh 4.qvvh 5.qvvh 07181.079039220.2103830.0006 56789.907918220.2103806.4525 106560.133591220.2103791.2194 156367.410319220.2103777.0862 206195.389581220.2103763.0787 256037.287744220.2103748.766 305889.460457220.2103733.8902 355749.664324220.2103718.2653 605130.762344220.2103623.7294 704908.849815220.2103575.2362 804697.297247220.2103517.79683.68403.684850q vlh q vvh78.17287698052.11508482.73678.1728769880000kg/kmol m/sm2m/s0.4950.006287 * q vlh2/3)。

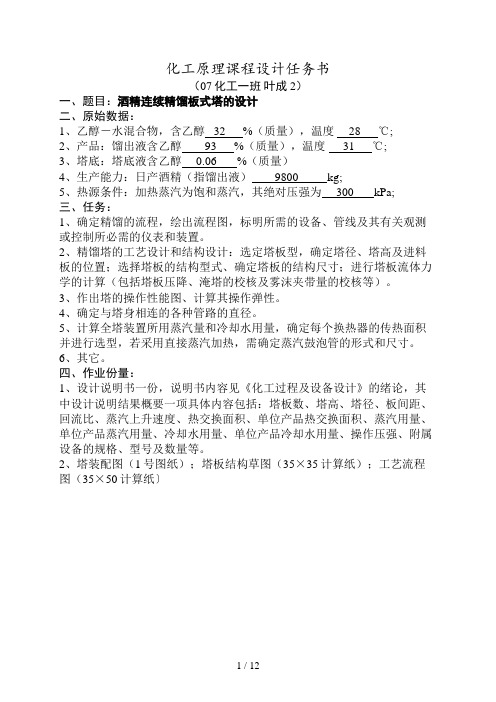

化工原理课程设计任务书（07化工一班叶成 2）一、题目：酒精连续精馏板式塔的设计二、原始数据：1、乙醇－水混合物，含乙醇 32 %（质量），温度 28 ℃;2、产品：馏出液含乙醇 93 %（质量），温度 31 ℃;3、塔底：塔底液含乙醇 0.06 %（质量）4、生产能力：日产酒精（指馏出液） 9800 kg;5、热源条件：加热蒸汽为饱和蒸汽，其绝对压强为 300 kPa;三、任务：1、确定精馏的流程，绘出流程图，标明所需的设备、管线及其有关观测或控制所必需的仪表和装置。
2、精馏塔的工艺设计和结构设计：选定塔板型，确定塔径、塔高及进料板的位置；选择塔板的结构型式、确定塔板的结构尺寸；进行塔板流体力学的计算（包括塔板压降、淹塔的校核及雾沫夹带量的校核等）。
3、作出塔的操作性能图、计算其操作弹性。
4、确定与塔身相连的各种管路的直径。
5、计算全塔装置所用蒸汽量和冷却水用量，确定每个换热器的传热面积并进行选型，若采用直接蒸汽加热，需确定蒸汽鼓泡管的形式和尺寸。
6、其它。
四、作业份量：1、设计说明书一份，说明书内容见《化工过程及设备设计》的绪论，其中设计说明结果概要一项具体内容包括：塔板数、塔高、塔径、板间距、回流比、蒸汽上升速度、热交换面积、单位产品热交换面积、蒸汽用量、单位产品蒸汽用量、冷却水用量、单位产品冷却水用量、操作压强、附属设备的规格、型号及数量等。
2、塔装配图（1号图纸）；塔板结构草图（35×35计算纸）；工艺流程图（35×50计算纸〕第一部分化工原理课程设计任务原始数据：1、乙醇－水混合物，含乙醇 32 %（质量），温度 28 ℃;2、产品：馏出液含乙醇 93 %（质量），温度 31 ℃;3、塔底：塔底液含乙醇 0.06 %（质量）4、生产能力：日产酒精（指馏出液） 9800 kg;5、热源条件：加热蒸汽为饱和蒸汽，其绝对压强为 300 kPa;第二部分工艺流程图第三部分设计方案确定第三部分：设计方案的确定一、操作压力：对于酒精——水体系，在常压下已经是液态，而且高压或者真空操作会引起操作上的其他问题以及设备费用的增加，尤其是真空操作不仅需要增加真空设备的投资和操作费用；综上所述，本设计选择常压操作。
《化工原理》课程设计水吸收氨气过程填料塔的设计学院专业制药工程班级姓名学号指导教师2013 年 1 月 15 日目录设计任务书 (4)第一节前言 (3)1.1 填料塔的有关介绍 (4)1.2 塔内填料的有关介绍.............................. 错误!未定义书签。
第二节填料塔主体设计方案的确定 .. (5)2.1 装置流程的确定 (5)2.2 吸收剂的选择 (5)2.3 填料的类型与选择 (7)2.4 液相物性数据 (6)2.5 气相物性数据 (8)2.6 气液相平衡数据 (7)2.7 物料横算 (7)第三节填料塔工艺尺寸的计算 (8)3.1 塔径的计算 (8)3.2 填料层高度的计算及分段 (9)3.2.1 传质单元数的计算 (10)3.2.2 传质单元高度的计算 (10)3.2.3 填料层的分段 (11)第四节填料层压降的计算 (12)第五节填料塔内件的类型及设计 (13)第六节填料塔液体分布器的简要设计 (13)参考文献 (15)对本设计的评述及心得 (15)附表：附表1填料塔设计结果一览表 (15)附表2 填料塔设计数据一览 (15)附件一：塔设备流程图 (17)设计任务书(一)、设计题目：水吸收氨气过程填料吸收塔的设计试设计一座填料吸收塔，用于脱除混于空气中的氨气。
混合气体的处理量为7500 m3/h，其中含氨气为5％（体积分数），要求塔顶排放气体中含氨低于0.02％（体积分数）。
采用清水进行吸收，吸收剂的用量为最小用量的1.5倍。
(二)、操作条件（1）操作压力常压（2）操作温度 20℃.(三)填料类型选用聚丙烯阶梯环填料，填料规格自选。
(四)工作日每年300天，每天24小时连续进行。
(五)厂址厂址为衡阳地区(六)设计内容1.吸收塔的物料衡算；2.吸收塔的工艺尺寸计算；3.填料层压降的计算；4.液体分布器简要设计5.吸收塔接管尺寸计算；6.绘制吸收塔设计条件图；7.对设计过程的评述和有关问题的讨论。
化工原理课程设计精馏塔
化工原理课程设计：精馏塔
一、设计题目
设计一个年产10万吨的乙醇-水溶液精馏塔。
该精馏塔将采用连续多级蒸馏的方式，将乙醇与水进行分离。
乙醇的浓度要求为95%（质量分数），水含量要求低于5%。
二、设计要求
1. 设计参数：
操作压力：常压
进料流量：10万吨/年
进料组成：乙醇40%，水60%（质量分数）
产品要求：乙醇95%，水5%
2. 设计内容：
完成精馏塔的整体设计，包括塔高、塔径、填料类型、进料位置、塔板数、回流比等参数的计算和选择。
同时，还需完成塔内件（如进料口、液体分布器、再沸器等）的设计。
3. 绘图要求：
需要绘制精馏塔的工艺流程图和结构示意图，并标注主要设备参数。
4. 报告要求：
完成设计报告，包括设计计算过程、结果分析、经济性分析等内容。
三、设计步骤
1. 确定设计方案：根据题目要求，选择合适的精馏塔类型（如筛板塔、浮阀塔等），并确定进料位置、塔板数和回流比等参数。
2. 计算塔高和塔径：根据精馏原理和物料性质，计算所需塔高和塔径，以满足分离要求。
3. 选择填料类型：根据物料的特性和分离要求，选择合适的填料类型，以提高传质效率。
4. 设计塔内件：根据塔板数和填料类型，设计合适的进料口、液体分布器、再沸器等塔内件。
5. 进行工艺计算：根据进料组成、产品要求和操作条件，计算每块塔板的温度和组成，以及回流比等参数。
6. 进行经济性分析：根据设计方案和工艺计算结果，分析项目的投资成本和运行成本，评估项目的经济可行性。
化工原理板式塔课程设计一、课程目标知识目标：1. 理解化工原理中板式塔的基本概念、分类和结构；2. 掌握板式塔的流体力学特性和传质单元操作原理；3. 学会运用板式塔的物料和能量平衡方程，分析实际工艺过程中的塔内流动和传质现象；4. 了解板式塔在化工生产中的应用和常见问题。
技能目标：1. 能够运用板式塔的设计方法，进行塔板数、塔径和塔高的初步计算；2. 掌握板式塔内流体流动和传质的模拟与优化方法；3. 能够运用相关软件（如Aspen Plus）对板式塔进行模拟和性能分析；4. 培养解决实际工程问题，如塔内液泛、漏液、堵塞等问题的能力。
情感态度价值观目标：1. 培养学生对化工原理学科的兴趣，激发学习热情；2. 培养学生的团队协作意识，学会与他人共同解决问题；3. 增强学生的环保意识，认识到化工生产过程中节能减排的重要性；4. 培养学生的创新精神和实践能力，为将来从事化工领域工作打下基础。
本课程针对高年级化工原理相关专业学生，结合课程性质、学生特点和教学要求，明确以上课程目标。
通过本课程的学习，学生能够掌握板式塔的基本理论、设计方法和应用技能，为实际工程问题的解决和未来职业发展奠定基础。
同时，注重培养学生的团队协作、创新精神和环保意识，提高学生的综合素养。
后续教学设计和评估将围绕以上具体学习成果展开。
二、教学内容1. 板式塔基本概念与结构- 板式塔的定义、分类及特点；- 常见塔板类型及其结构。
2. 板式塔流体力学特性- 单板塔的流体流动现象；- 塔内液相和气相流动的压降计算；- 液泛和漏液的判断及防止措施。
3. 传质单元操作原理- 传质的基本理论；- 传质单元数的计算；- 影响传质效率的因素。
4. 板式塔物料和能量平衡- 板式塔内物料和能量的平衡方程；- 塔内流动和传质的模拟与优化；- 实际工艺过程中的案例分析。
5. 板式塔设计方法- 塔板数、塔径和塔高的初步计算；- 塔内流体流动与传质的模拟；- 设计软件（如Aspen Plus）的应用。
