EPSILON3542型轴向引伸计

引伸计标定仪的结构特点介绍引伸计标定仪，顾名思义是用来标定引伸计的一种仪器设备。

引伸计是一种广泛应用于材料科学，力学和工程学等领域的测量仪器，用于测量物体在受力作用下的形变量。

为了保证测试结果的准确性和可靠性，引伸计的标定是必不可少的，而引伸计标定仪就是用来进行此项工作的。

一、引伸计标定仪的结构引伸计标定仪通常采用桥式电路原理，由称量传感器，桥式电路及数据采集系统构成。

它的主要结构包括以下组成部分：1. 称量传感器称量传感器是引伸计标定仪的核心部件。

它是一种能够测量被测物体在受力作用下发生形变量的传感器，负责将形变量转换成电信号。

常用的称量传感器有电阻应变片、压电应变片，磁阻应变片等。

在引伸计标定仪中，通常采用电阻应变片作为称量传感器。

2. 桥式电路桥式电路是引伸计标定仪的核心部件之一。

它由四个电阻和称量传感器组成。

作用是将称量传感器产生的微小电信号经过电路增益，来达到检测点的精度要求。

在引伸计标定仪中，桥式电路通常采用全互补和半互补两种电路。

3. 数据采集系统数据采集系统是引伸计标定仪的核心部件之一。

它使用模数转换器将模拟电信号转换为数字信号，然后将其传输到计算机或其他数字设备上进行计算和分析。

数据采集系统的好坏直接影响到标定精度和数据处理效率。

二、引伸计标定仪的特点引伸计标定仪具有以下几个特点：1. 高精度引伸计标定仪采用高品质元器件以及优良的电路设计，具有高精度的特点。

在平衡状态下，其不稳定性可达到兆或微克的级别，能够满足绝大多数引伸计的标定要求。

2. 操作简便引伸计标定仪有着简单易操作的特点，只需要将被标定的引伸计固定好，然后按照标定仪的使用说明进行标定即可。

标定过程通常只需要数分钟，便可获得精度较高的标定结果。

3. 可靠性高引伸计标定仪采用实心结构设计，并加入了高质量的防护功能，使其具有强大的抗干扰能力和稳定性，保证了标定结果的稳定性和可靠性。

4. 外壳耐用引伸计标定仪的外壳材质多为铝合金或不锈钢材质，具有耐腐蚀、抗氧化、硬度高、强度大等特点，可以有效地保护设备内部元器件，并延长设备使用寿命。

引伸计示值误差的CMC 评定：长度1、 概述1.1、测量依据：JJG762-2007《引伸计》检定规程；1.2、环境条件：温度：(18～28)℃，校准时的温度应稳定，温度变化不应超过2℃，校准过程不允许有影响引伸计校准结果的的空气流动； 1.3、计量标准：引伸计标定器，主要参数见表1：绝对分辨率0.5μm ，相对分辨率0.25%。

1.5、被测过程：引伸计应以常规实验时使用的位置和方法安装到标定器上，避免由于失去平衡或引伸计任何一部分的变形所产生的误差。

当温度已稳定，校准前用标定器对引伸计至少对应于引伸计校准范围的两次位移。

并检查其回零正常后，再给引伸计施加一个很小的负位移后返回到零，并将引伸计出现调零。

校准要做三组测量，每组测量一般不少于10个校准点。

2、数学模型及灵敏系数2.1 数学模型H H kj -=δ （1）式中: δ ----被校引伸计的示值误差； H j -----被校引伸计指示的位移值； H k -----引伸计标定器给出的位移值；2.2 灵敏系数11=∂∂=Hc jδ12-=∂∂=H c kδ3、输入量的标准不确定度评定3.1输入量H j 的标准不确定度u(H J )的评定3.1.1 引伸计示值重复性引起的标准不确定度u(H J1)的评定测量重复性引起的标准不确定度La u 的评定，可以通过连续测量得到测量列，采用A 类方法进行评定。

计算得到单次实验标准差，对一台引伸计，以0.1mm,10mm 校准点为例，如表2所示。

表2单次标准差：1)(2--=∑n L Ls a ai在实际测量中重复条件下连续测量3次，以平均值作为测量结果，可得到： u(H J1)=s(x)/3校准点0.1mm: u(H J1)=s(x)/3=0.14µm 校准点10mm: u(H J1)=s(x)/3=0.0039%3.1.2引伸计分辨力r 引起的标准不确定度u(H J2)的评定0.5级引伸计绝对分辨力0.5µm ，相对分辨力0.25%，引伸计分辨力r 引起的标准不确定度u(H J2)：校准点0.1mm: u(H J2)=0.29×0.5µm=0.145µm 校准点10mm: u(H J2)=0.29×0.25%=0.0725%3.1.3被检引伸计引入的不确定度分量中取重复性、分辨力引入的分量中较大值，故：校准点0.1mm: u(H J )= 0.145µm 校准点10mm: u(H J )=0.0725% 3.2 输入量H k 的标准不确定度u(H K )的评定主要由引伸计标定器示值偏差误差引起的不确定度。

数显引伸计标定仪的结构参数引伸计如何操作数显引伸计标定仪是一种手轮驱动式数字仪表液晶显示的高精度位移测微仪器。

依据JJG762－92引伸计检定规程要求，专门用于对各类引伸计的标定，也广泛用数显引伸计标定仪是一种手轮驱动式数字仪表液晶显示的高精度位移测微仪器。

依据JJG762－92引伸计检定规程要求，专门用于对各类引伸计的标定，也广泛用于位移传感器的检定及相应百分表、千分表的检定。

结构特点及读数方式：本仪器由星形变速手轮、精密0.0001MM级光栅尺及测量支架构成。

该标定仪是积木式结构设计。

光栅尺及支臂以多种方式或位置组合，同时配有加长立柱附件，配有圆柱、板、刀片等多种形式的分别试样；可以便利地进行多种规格型号引伸计的计量标定。

用户还可以依据本身的测试特别需要，置专用配件进行精密微变形量计量。

精密微分测头由滑动量杆、量杆套筒、读数内筒、读数外筒及高精密螺纹付构成。

其最大量程30mm；最小分度（液晶显示）0.0001mm；1MM外显示0.001mm。

示值误差：量程0.5㎜以内≤0.1μm 确定误差量程0.5㎜以上≤0.10% 逐点相对误差参照标准：JJF1096—2023 引伸计标定器校准规范ISO9513:1999 金属材料单轴试验用引伸计标定JJG762—1992 引伸计检定规程可进行0.5级引伸计的标定使用说明：请依据JJG762－92引伸计检定规程要求，进行引伸计的检定：1、依据被检引伸计的规格型号及测试的试样规格，选择与测试试样基本一致的分别试样。

2、调整两测量支臂的位置，获得适合的检定空间；调整两测量支臂上偏心卡簧位置以使两分别试样保证同轴；调整测微头与下底座的距离，以保证测微头的有效行程。

一切调整好后注意旋紧各个所需固紧部位，在检定过程中除允许运动位移的部特别，都不允许有任何滑动或松动。

3、引伸计检定范围及检测点的选择与测试：（1）检定范围应依据引伸计需要测试材料的技术参数决议。

例如，使用50㎜标距引伸计测试钢材试样的σP0.2技术数据，那么请您选择1㎜的检定量程。

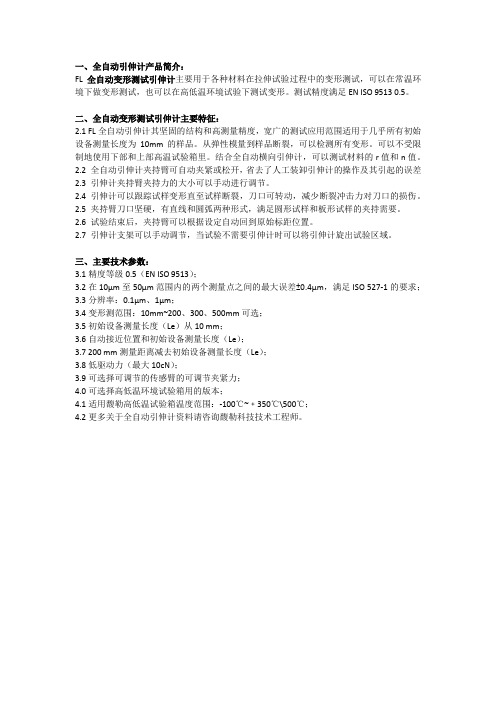

一、全自动引伸计产品简介：FL全自动变形测试引伸计主要用于各种材料在拉伸试验过程中的变形测试，可以在常温环境下做变形测试，也可以在高低温环境试验下测试变形。

测试精度满足EN ISO 9513 0.5。

二、全自动变形测试引伸计主要特征：2.1 FL全自动引伸计其坚固的结构和高测量精度，宽广的测试应用范围适用于几乎所有初始设备测量长度为10mm的样品。

从弹性模量到样品断裂，可以检测所有变形。

可以不受限制地使用下部和上部高温试验箱里。

结合全自动横向引伸计，可以测试材料的r值和n值。

2.2 全自动引伸计夹持臂可自动夹紧或松开，省去了人工装卸引伸计的操作及其引起的误差2.3 引伸计夹持臂夹持力的大小可以手动进行调节。

2.4 引伸计可以跟踪试样变形直至试样断裂，刀口可转动，减少断裂冲击力对刀口的损伤。

2.5 夹持臂刀口坚硬，有直线和圆弧两种形式，满足圆形试样和板形试样的夹持需要。

2.6 试验结束后，夹持臂可以根据设定自动回到原始标距位置。

2.7 引伸计支架可以手动调节，当试验不需要引伸计时可以将引伸计旋出试验区域。

三、主要技术参数：3.1精度等级0.5（EN ISO 9513）；3.2在10μm至50μm范围内的两个测量点之间的最大误差±0.4μm，满足ISO 527-1的要求；3.3分辨率：0.1μm、1μm；3.4变形测范围：10mm~200、300、500mm可选；3.5初始设备测量长度（Le）从10 mm；3.6自动接近位置和初始设备测量长度（Le）；3.7 200 mm测量距离减去初始设备测量长度（Le）；3.8低驱动力（最大10cN）；3.9可选择可调节的传感臂的可调节夹紧力；4.0可选择高低温环境试验箱用的版本；4.1适用馥勒高低温试验箱温度范围：-100℃~﹢350℃\500℃；4.2更多关于全自动引伸计资料请咨询馥勒科技技术工程师。

万能材料试验机之引伸计在材料力学性能测试过程中，应力与应变是相互依存的。

任何材料，只要受到应力，就一定产生应变；只要产生应变，其一定受到了应力。

引伸计就是能精确测定材料在特征应变条件下的应变数据，并且具备较高分辨率与较高准确度的应变测试仪器。

它不同于传统应变测试中常用到的应变片，可以长期重复使用，并可以根据使用条件和使用要求，选择不同规格和量程，还能测量应变片不能涉及的超大应变——试样塑性变形的测试。

更重要的是，引伸计性能稳定、准确度高，可以实现计量溯源。

引伸计的分类引伸计是测量构件及其他物体两点之间变形的一种仪器，通常由传感器、放大器和记录器三部分组成。

在实际应用中，引伸计的种类很多，主要由以下分类方式；量程：小变形引伸计和大变形引伸计。

小变形引伸计，一般应用于5mm变形以下，或更小的变形量；大变形引伸计，一般应用于20mm至500mm (或更大)的变形量，大变形引伸计主要用于测试特定要求硬化指数n或试样延伸率。

标距：小标距引伸计、普通标距引伸计和大标距引伸计。

按用于环境分：低温引伸计和高温引伸计。

试验加载方向：拉伸引伸计、压缩引伸计、拉压双向引伸计和扭转引伸计。

测量方式分：接触式引伸计和非接触引伸计。

其中，接触式引伸计包括单向引伸计和双向平均引伸计；非接触式引伸计包括视频引伸计和激光引伸计。

工作原理：机械式引伸计和电子式引伸计。

机械式引伸计，是由指针或光标直接指示位移示值，如百分表式、杠杠式、光学式引伸计；电子式引伸计、采用电子元件构成，如电阻应变式、电感式引伸计、电容式、光栅式、激光式、非接触式(视频激光)等。

装夹方式：人工装卡引伸计和自动引伸计。

人工装卡引伸计为常用引伸计，是由试验人员将隐身装卡在试验之上进行试验；自动引伸计为机电一体复合式自动引伸计，与试验主机为一整体机构，由程序设定计算机控制，进行装卡、打开引伸计。

全自动引伸计主要用于大量同类试样的大规模校验。

引伸计的选择引伸计的选择要根据测试对象的应用要求来确定，归纳起来，主要包括弹性变形范围的测试、弹塑性变形范围的测试和塑性变形范围的测试三个方面。

引伸计标定
摘要：
1.引伸计标定的定义与作用
2.引伸计标定的方法与步骤
3.引伸计标定的应用实例
4.引伸计标定在现代科技中的重要性
正文：
引伸计标定是一种测量材料在受到外力作用下产生形变的程度的方法，它是材料科学和工程领域中非常重要的技术手段。

通过引伸计标定，我们可以了解材料的力学性能、弹性模量等物理特性，从而为材料设计和工程应用提供依据。

引伸计标定的方法与步骤主要包括以下几个方面：
首先，对材料进行拉伸试验。

在试验过程中，通过引伸计测量材料的伸长量。

引伸计是一种高精度的测量仪器，可以实时测量材料的伸长情况。

其次，根据拉伸试验的数据，计算出材料的应力- 应变曲线。

这条曲线反映了材料在拉伸过程中的应力分布情况，为分析材料的力学性能提供了重要依据。

最后，通过应力- 应变曲线，计算出材料的弹性模量和其他物理特性。

弹性模量是衡量材料弹性变形能力的重要指标，它反映了材料在受到外力作用后能够恢复原状的能力。

引伸计标定在现代科技中有着广泛的应用。

在建筑、航空、航天等领域，
对材料的力学性能和弹性模量有着严格的要求。

通过引伸计标定，可以确保材料的质量和性能达到设计要求，从而保证工程的安全和稳定。

总之，引伸计标定是一种重要的材料测试技术，它对现代科技的发展起着举足轻重的作用。

引伸计科技名词定义中文名称：引伸计英文名称：extensometer定义：用于测量试件标距间轴向及径向变形的装置，有指示型和记录型。

应用学科：机械工程（一级学科）；试验机（二级学科）；材料试验机-力、变形检测仪名称（三级学科）引伸计（extensometer) 是测量构件及其他物体两点之间线变形的一种仪器，通常由传感器、放大器和记录器三部分组成。

传感器直接和被测构件接触。

构件上被测的两点之间的距离kg2kg2为标距,标距的变化kg1kg2(伸长或缩短)为线变形。

构件变形，传感器随着变形，并把这种变形转换为机械、光、电、声等信息，放大器将传感器输出的微小信号放大。

记录器（或读数器）将放大后的信号直接显示或自动记录下来。

引伸计的种类很多，大致可分为机械式引伸计、光学引伸计和电磁式引伸计等。

这些引伸计的灵敏度一般可达1微米。

下面为几种有代表性的引伸计。

表式引伸计标距范围内的变形，可通过千分表顶杆传至表内的齿轮放大系统进行放大，然后由表盘上的指针读出（图1[千分表原理图]）,其灵敏度取决于千分表的灵敏度。

杠杆式引伸计这种引伸计利用复合杠杆放大，放大倍数约为1000。

它的标距可以选取。

这种引伸计可以固定在构件上以测量构件变形。

它有较高的灵敏度和适应性（图2[杠杆式引伸计]电阻式引伸计一种电阻应变计式传感器，它的应用很广。

电容式引伸计将物体长度的变化转换为电容的变化，再将测得的电容变化量换算成物体的应变。

由于它在高频时基本上没有滞后现象，故可用于动态载荷的测试，如冲击力的测定等（图4[电容式引伸计]）。

电感式引伸计由于构件变形使铁心运动，致使线圈电感发生变化。

因此在输出线圈中产生了电压。

放大并测出这个电压，即可换算出构件的位移及运动的规律。

它不如电阻式引伸计轻便，但由于其在长时间测定时稳定性能较好,故适用于常设的测量装置（图5[电感式引伸计]）。

引伸计的特点1.每种产品具有显著的性能特点:2.坚固的结构设计能够经受持续频繁的安装和使用.3.可以跟踪到试样断裂.4.重量轻使其对试样产生的影响降到最小.5.可用于拉伸、压缩试验，以及循环试验(多数产品).6.可以用于高频循环试验7.操作力小,通常小于40g，大部分小于20g 夹持试样方便，大部分产品随机提供快速夹具8.可浸入到大多数绝缘液体中使用9.初始标距设定精确10.所有产品随机提供泡沫衬垫便携箱,多年的设计制造经验为依托和支持近30年的材料测试和引伸计设计相结合的经验，保证提供的每款产品能够很好地与试验要求相结合。

长春三晶电子引伸计
一、公司简介
长春三晶试验仪器有限公司，前身为新三思集团长春分公司，专业生产电阻应变式引伸计，产品质量可靠，品牌信誉保证。

著名合作企业：美特斯工业系统（中国）有限公司
深圳三思纵横科技股份有限公司
济南时代试金试验机有限公司（济南试金）
二、产品简介
我公司生产的电子引伸计采用电阻应变式原理,采用悬臂梁结构。

弹性体采用特殊合金材料,经脉动消除残余应力处理。

选用优质应变片按全桥连接。

具有结构轻巧、使用方便、稳定可靠等诸多特点。

是应变自动测试的必备传感器。

三、应用范围
我公司常规引伸计分为轴向（Z）和径向(J)两种
1、 Z结构形式的电子引伸计主要用于轴向变形测试,如弹性模量E、规定非比例延伸强度R pxx 、规定总延伸强度R txx 、各种延伸率、应变硬化指数n等参数。

量程范围(最大变形量):2～50mm。

标距范围:10～600mm。

2、 J结构形式的电子引伸计主要用于断裂力学及横向或径向变形测试,如泊松比μ,塑性应变比r、K IC、COD等参数。

量程范围(最大变形量):≤3mm。

标距范围:10～30mm。

四、产品技术参数
五、常规引伸计规格。

引伸计的使用方法引伸计是一种测量物体形变和变形的工具，主要用于工程、实验和科学研究领域。

它通过测量物体的长度、角度、形状等参数变化来分析物体的力学性质和材料行为。

在本文中，我们将详细介绍引伸计的使用方法。

首先，为了使用引伸计，我们需要了解引伸计的类型。

常见的引伸计主要包括电阻应变式引伸计、光栅式引伸计和光纤式引伸计。

不同类型的引伸计适用于不同的应用场景和测量需求。

1. 电阻应变式引伸计：电阻应变式引伸计是最常用的引伸计类型之一。

它通过金属电阻片的电阻值随应变变化来测量物体的形变。

电阻应变式引伸计需要连接到测量设备上，例如电桥或数据采集系统。

使用电阻应变式引伸计时，首先需要在待测物体上粘贴引伸计。

粘贴过程应注意引伸计的位置、方向和粘贴质量。

确保引伸计与物体紧密接触，并且不受外界干扰。

引伸计连接到测量设备后，可以施加力或负荷在待测物体上，通过测量设备读取引伸计的电阻变化来判断物体的形变。

2. 光栅式引伸计：光栅式引伸计通过光栅的变化来测量物体的形变。

光栅是一种微小的周期性结构，当物体发生形变时，光栅的周期也会发生变化。

通过测量光栅的周期变化，可以计算物体的形变量。

使用光栅式引伸计时，首先需要将光栅粘贴在待测物体上，与电阻应变式引伸计类似。

然后，使用光栅读取设备，例如光栅读数设备或干涉仪，测量光栅的周期变化。

通过采集和分析光栅的数据，可以得到物体的形变情况。

3. 光纤式引伸计：光纤式引伸计是一种利用光纤传感技术来测量物体形变的引伸计。

它通过光纤中的光信号传播特性的变化来测量应力、应变等参数。

使用光纤式引伸计时，首先需要将光纤安装在待测物体上。

光纤通常需要经过精细调整，以确保其与物体的完全接触。

然后，使用光学设备，如光源和光谱仪，来测量光纤中的光信号的特性变化。

通过分析光纤中的光信号数据，可以得到物体的形变情况。

除了了解不同类型的引伸计，还需要注意以下几个方面来确保引伸计的准确性和可靠性：1. 粘贴质量：引伸计必须正确、牢固地粘贴在待测物体上。

R测量不确定度评定 铝型材矩形试样拉伸试验2.0p1、测量方法及评定依据GB/T228-2002eqvISO6892:1998金属材料 室温拉伸试验方法GB/T16825.1-2002/ISO7500-1:1999静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准GB/T12160-2002/ISO9513:1999单轴试验用引伸计的标定JJF1059-1999测量不确定度评定与表示2、测量过程描述（1）测量环境室温23℃±5℃，相对湿度≤70%。

（2）测量对象及结果铝合金挤压型材6005A-T6 CK-01矩形拉伸试样，试样厚度a＝7.86㎜，宽度b＝12.59㎜，原始标距Lo＝50㎜，测定结果：规定非比例延伸力2.0p F=27732N，最大力m F=30172N，断后标距Lu=58.80mm，计算结果：2.0p R=280MPa, Rm=305MPa,mmA50=17.6%。

（3）测量设备、仪器及量具①日本岛津AG-X型100kN电子万能试验机，准确度等级0.5。

②引伸计（型号Epsilon3542-050M-050-ST），准确度等级1，标距50mm，按标准规定要求：标距相对误差为±1%，示值相对误差为±1%。

③量具千分尺，分度值0.01mm，最大允许误差±0.004mm。

（4）测量方法①试样尺寸测量：用千分尺测量厚度a和宽度b，位于平行长度两端和中间测量三点，计算原始横截面积并取最小值。

②试验全过程实现自动控制和测量，采用岛津电子拉力试验机AG-X 控制系统、TRAPEZIUMX数据处理软件及电子传感器和数字显示技术，因此，由于显示分辨力或读数误差等对测量结果的影响不必考虑。

③试验采用行程速率控制方式，在弹性变形直线段和少量偏离直线段，即在设定引伸计位移区间0.5mm范围内，行程速率为3mm/min（等效应力速率约为7MPa/s，应变速率约为0.001/s），而后至最大力的行程速率为8mm/min（等效应力速率约为4MPa/s，应变速率约为0.003/s），各阶段试验速率大约在试验标准规定范围内偏下限。
