继电器培训资料

继电器总述继电器是一种电子操控器材，它具有操控体系（又称输入回路）和被操控体系（又称输出回路），通常运用于主动操控电路中，它实践上是用较小的电流去操控较大电流的一种主动开关。

故在电路中起着主动调度、安全维护、变换电路等效果。

一、继电器的品种一、继电器（relay）的作业原理和特性当输入量(如电压、电流、温度等)抵达规矩值时，使被操控的输出电路导通或断开的电器。

可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。

具有动作快、作业安稳、运用寿数长、体积小等利益。

广泛运用于电力维护、主动化、运动、遥控、丈量和通讯等设备中。

1、电磁继电器的作业原理和特性电磁式继电器通常由铁芯、线圈、衔铁、触点簧片等构成的。

只需在线圈两头加上必定的电压，线圈中就会流过必定的电流，然后发作电磁效应造车网，衔铁就会在电磁力招引的效果下战胜回来绷簧的拉力吸向铁芯，然后股动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之不见，衔铁就会在绷簧的反效果力回来正本的方位，使动触点与正本的静触点（常闭触点）开释。

这么吸合、开释，然后抵达了在电路中的导通、堵截的意图。

关于继电器的常开、常闭触点，能够这么来差异：继电器线圈未通电时处于断开状况的静触点，称为常开触点；处于接通状况的静触点称为常闭触点。

2、热敏干簧继电器的作业原理和特性热敏干簧继电器是一种运用热敏磁性资料查看和操控温度的新式热敏开关。

它由感温磁环、恒磁环、干簧管、导热设备片、塑料衬底及别的一些附件构成。

热敏干簧继电器不必线圈励磁，而由恒磁环发作的磁力驱动开关动作。

恒磁环能否向干簧管供应磁力是由感温磁环的温控特性决议的。

3、固态继电器（SSR）的作业原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器材，基地选用阻隔器材完结输入输出的电阻隔。

固态继电器按负载电源类型可分为沟通型和直流型。

按开关型式可分为常开型和常闭型。

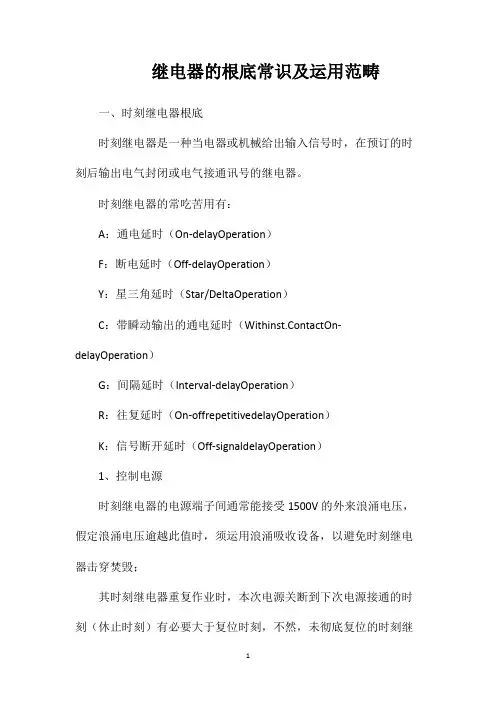

继电器的根底常识及运用范畴一、时刻继电器根底时刻继电器是一种当电器或机械给出输入信号时，在预订的时刻后输出电气封闭或电气接通讯号的继电器。

时刻继电器的常吃苦用有：A：通电延时（On-delayOperation）F：断电延时（Off-delayOperation）Y：星三角延时（Star/DeltaOperation）C：带瞬动输出的通电延时（Withinst.ContactOn-delayOperation）G：间隔延时（Interval-delayOperation）R：往复延时（On-offrepetitivedelayOperation）K：信号断开延时（Off-signaldelayOperation）1、控制电源时刻继电器的电源端子间通常能接受1500V的外来浪涌电压，假定浪涌电压逾越此值时，须运用浪涌吸收设备，以避免时刻继电器击穿焚毁；其时刻继电器重复作业时，本次电源关断到下次电源接通的时刻（休止时刻）有必要大于复位时刻，不然，未彻底复位的时刻继电器鄙人一次作业时就会发作延不时刻偏移、瞬动或不动作；断电延时型时刻继电器的电源接通时刻有必要大于0.5秒，以便有满意的能量储藏而确保在断开电源后按预设时直接通或分断负载；时刻继电器的电源回路通常状况下是高阻抗的，因而，堵截电源后的漏电流要尽或许小（半导体或用RC并接的触点来开关时刻继电器），废寝忘食有感应电压而假关断致使误动作（关于断电延时型而言，会发作断电后延不时刻到但继电器不开释景象）。

通常状况下电源端子的残留电压应小于额外电压的20%，对断电延时型而言应小于额外电压的7%；时刻继电器在完结其控制作业后，尽量避免继续通电。

届时后接连通电会使商品发热，然后加快电子元件老化，大大缩短运用寿数。

2、负载联接时刻继电器的输出触点因为受商品体积的捆绑，通常负载才调不强，因而要对触点进行维护，可在触点两头并接吸收设备（如：RC、二极管、齐纳二极管等）。

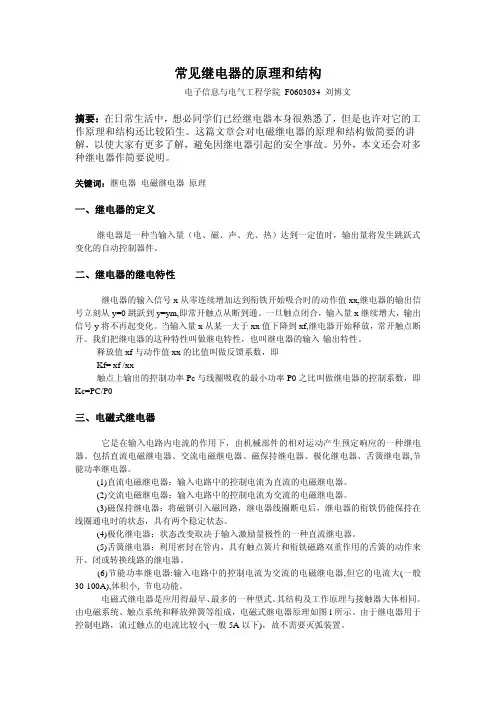

常见继电器的原理和结构电子信息与电气工程学院 F0603034 刘博文摘要：在日常生活中，想必同学们已经继电器本身很熟悉了，但是也许对它的工作原理和结构还比较陌生。

这篇文章会对电磁继电器的原理和结构做简要的讲解，以使大家有更多了解，避免因继电器引起的安全事故。

另外，本文还会对多种继电器作简要说明。

关键词：继电器 电磁继电器 原理一、继电器的定义继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。

二、继电器的继电特性继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。

一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。

当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。

我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。

释放值xf与动作值xx的比值叫做反馈系数，即Kf= xf /xx触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P0三、电磁式继电器它是在输入电路内电流的作用下，由机械部件的相对运动产生预定响应的一种继电器。

包括直流电磁继电器、交流电磁继电器、磁保持继电器、极化继电器、舌簧继电器,节能功率继电器。

(1)直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。

(2)交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。

(3)磁保持继电器：将磁钢引入磁回路，继电器线圈断电后，继电器的衔铁仍能保持在线圈通电时的状态，具有两个稳定状态。

(4)极化继电器：状态改变取决于输入激励量极性的一种直流继电器。

(5)舌簧继电器：利用密封在管内，具有触点簧片和衔铁磁路双重作用的舌簧的动作来开、闭或转换线路的继电器。

(6)节能功率继电器:输入电路中的控制电流为交流的电磁继电器,但它的电流大(一般30-100A),体积小, 节电功能。

继电器及二次回路知识一、继电器常识继电器是我们生活中常用的一种控制设备，通俗的意义上来说就是开关，在条件满足的情况下关闭或者开启。

继电器的开关特性在很多的控制系统尤其是离散的控制系统中得到广泛的应用。

从另一个角度来说，由于为某一个用途设计使用的电子电路，最终或多或少都需要和某一些机械设备相交互，所以继电器也起到电子设备和机械设备的接口作用。

最常见的继电器要数热继电器，通常使用的热继电器适用于交流50Hz、60Hz、额定电压至660V、额定电流至80A的电路中，供交流电动机的过载保护用。

它具有差动机构和温度补偿环节，可与特定的交流接触器插接安装。

时间继电器也是很常用的一种继电器，它的作用是作延时元件，通常它可在交流50Hz、60Hz、电压至380V、直流至220V的控制电路中作延时元件，按预定的时间接通或分断电路。

可广泛应用于电力拖动系统，自动程序控制系统及在各种生产工艺过程的自动控制系统中起时间控制作用。

在控制中常用的中间继电器通常用作继电控制、信号传输和隔离放大等用途。

此外还有电流继电器用来限制电流、电压继电器用来控制电压、静态电压继电器、相序电压继电器、相序电压差继电器、频率继电器、功率方向继电器、差动继电器、接地继电器、电动机保护继电器等等。

正是有了这些不同类型的继电器，我们才有可能对不同的物理量作出控制，完成一个完整的控制系统。

除了传统的继电器之外，继电器的技术还应用在其他的方面，比如说电机智能保护器是根据三相交流电动机的工作原理，分析导致电动机损坏的主要原因研制的，它是一种设计独特，工作可靠的多功能保护器，在故障出现时，能及时切断电源，便于实现电机的检修与维护，该产品具有缺相保护，短路、过载保护功能，适用于各类交流电动机，开关柜，配电箱等电器设备的安全保护和限电控制，是各类电器设备设计安装的优选配套产品。

该技术安装尺寸、接线方式、电流调整与同型号的双金属片式热继电器相同。

是直接代替双金属片式热继电器的更新换代的先进电子产品。

第一课：一、继电器（英文名称：relay）继电器定义：当输入量(激励量)的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器二、继电器的工作原理和特性及用途继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

继电器广泛应用于遥控、遥测、通讯、自动控制、机电一体化、电子电力设备中（包含家电、汽车、机器等等产品上都有用到继电器）三、继电器分类：电磁继电器、磁保持继电器、极化继电器、舌簧继电器,节能功率继电器。

固态继电器.时间继电器.温度继电器、风速继电器、热继电器等。

3.1、电磁继电器定义：在输入电路内电流的作用下，由机械部件的相对运动产生预定响应的一种继电器。

它包括直流电磁继电器、交流电磁继电器3.2、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

四、继电器主要产品技术参数，继电器参数在生产时一般分为电气参数和机械参数两种：4.1、电气参数定义：可以用仪器仪表测量出来的参数叫电气参数。

电气参数包含：额定电压、线圈电阻、吸合电压、吸合时间、释放电压、释放时间、回跳时间、绝缘电压（耐压）、绝缘电阻、同步时间等、接触电阻4.1．1、额定电压：是指继电器正常工作时线圈所需要的电压。

时间继电器资料分享安全操作及保养规程1. 引言时间继电器是一种常用于电气控制系统中的电子设备。

它能根据预设的时间参数，在特定的时间点上触发或断开电路。

本文旨在分享时间继电器的基本资料，并提供安全操作和保养规程，以确保其正常运行和延长使用寿命。

2. 时间继电器基本资料时间继电器通常由以下几个主要组成部分构成： - 控制电路：用于接收外部信号和控制继电器的运行； - 时间参数调节装置：用于设置继电器在特定时间点触发或断开电路的时间参数； - 继电器输出装置：根据设定时间参数，在预定时间点上触发或断开电路的装置。

3. 安全操作规程为了确保时间继电器的正常运行和安全性，以下是一些安全操作规程： - 在操作之前，确保继电器与电源完全隔离，以防止触电风险；- 按照厂家提供的操作手册，正确连接时间继电器的输入和输出电路；- 使用正确的电源电压，避免过高或过低的电压对继电器的损害； -避免在高温、潮湿或尘土较多的环境中使用时间继电器，以免影响其性能。

4. 保养规程为了延长时间继电器的使用寿命，以下是一些保养规程： - 定期清洁时间继电器的外壳，避免尘土堆积导致散热不良； - 定期检查继电器的连接状态，确保插头、插座没有松动或接触不良； - 检查继电器的操作是否正常，如有异常现象及时维修或更换； - 停用时间继电器时，应将其断开电源，并妥善保存，避免受到损坏或遗失。

5. 常见问题与解决办法5.1 时间继电器不能正常触发可能原因及解决办法： - 电源电压异常：检查电源电压是否正常，如需更换电源，请使用合适的电源电压； - 时间参数设置错误：按照操作手册重新设置时间参数； - 控制电路故障：检查控制电路是否出现故障，修复或更换故障部件。

5.2 时间继电器触发不准确可能原因及解决办法： - 时间参数调节装置损坏：检查时间参数调节装置是否损坏，如需更换，请联系厂家维修； - 外部干扰影响：检查继电器周围是否有干扰源，如有干扰，请远离干扰源或进行屏蔽处理。

继电器培训资料一、继电器概述继电器属于开关类，它是利用电磁原理、机电原理使接点闭合或断开来驱动或控制相关电路的。

继电器为一种控制器件，它有受控系统（输入回路）和控制系统（输出回路）两部分。

当输入量（电、磁、光、热等物理量）达到某一定值时，输出量跃变式地由零变化到一定值（或由一定值跳变到零），从而实现对电路的控制、保护、调节和传递信息等目的。

继电器的另一种定义：继电器是当输入量（或激励量）满足某些规定条件时，能在一个或多个电气输出电路中产生预定跃变的一种器件。

二、继电器的分类1、电磁继电器电磁式继电器是继电器中应用最早、最广泛的一种产品。

电磁式继电器主要由电磁系统、返回系统等部分组成。

它由电流继电器和电压继电器2种结构形式。

电流继电器的线圈与电源回路串联，以电流为输入量；电压继电器的线圈与电源并联，以电压为输入量。

通常，电压继电器使用较多。

无线电设备用电磁继电器又可分为极化继电器和非极化继电器。

极化继电器在磁路内有永久磁铁，衔铁的动作具有方向性，随着输入量极性的不同，衔铁的运动方向也不同。

电磁继电器的工作原理很简单，它利用电磁感应原理，当线圈中通过直流时，线圈产生磁场，动铁被吸动带动接触簧片，使静接点分开，动接点闭合。

当电磁线圈电流被切断后，铁芯失去磁性，动铁芯在弹簧力的作用下复位，动接点打开，静接点闭合。

继电器线圈在没通电时处于断开位置的接点为常开接点，处于接通位置的接点为常闭接点。

在一个常开接点和一个常闭接点的中间，有一个动接点被称作转换接点。

在同一个继电器中，可以具有一个或数个常开接点、常闭接点和转换接点。

电磁继电器中一般只有一个线圈。

为了在电路上清楚而简便地把继电器表示出来，通常用一个文字符号表示继电器线圈和属于它的接点，各组接点则标以角标注明。

2、舌簧继电器3、小型密封继电器4、双金属片温度继电器5、热过载继电器6、热敏干簧继电器7、固态继电器8、湿簧管继电器9、时间继电器10、中间继电器11、其他继电器：机械保持继电器、同轴继电器、真空继电器、高压继电器、磁电式继电器、仪表式继电器、气压继电器、光继电器、声继电器、压电陶瓷继电器、霍尔效应继电器、玻璃半导体继电器、谐振继电器、差动继电器、振动继电器、步进继电器二、继电器的结构及工作原理1.继电器的作用：主要是通过控制低压线路的电流来控制高压线路的电流，起着电流开关的作用。

什么是继电器？继电器，英语写作RELAY。

请您回忆一下童年时的运动会。

A虽然个头小，但是依然紧握接力棒，并把接力棒移交给大人B。

这就是接力。

我们用稍微专业一点的方法来想一下。

例如，我们用遥控器打开电视机。

■继电器的构造和原理继电器是由接收信号转换成机械式动作的电磁铁和开关电气的开关构成。

[动作原理]我们想象一下用开关S1和继电器来打开灯的情形吧！1)按下S1(ON)2)电流i流进操作线圈，把铁芯磁化。

3)由于电磁力的作用，铁片被铁芯吸引。

4)铁片被吸引到铁芯之后，可动接点和固定接点接触，灯光亮起。

5)如果返回S1(OFF)，操作线圈的电流消失，吸附铁片的力消除，由于复位弹簧的作用，恢复到原来状态。

6)如果铁片恢复原来状态，接点部将分离，灯光熄灭。

■继电器的用途示例几乎在所有使用电气的机械和装置中都使用继电器。

■继电器的分类继电器的分类方法很多，本技术指南按照下列方法分类：■电磁铁的分类根据电磁铁是否使用了永久磁铁，分类如下：无极继电器电磁铁部没有使用永久磁铁的继电器。

一般情况下线圈没有极性，但是，有的操作线圈有极性，例如动作指示灯内置型、浪涌吸收二极管内置型等。

有极继电器在电磁铁部使用了永久磁铁磁束的继电器。

因此可使操作线圈保持极性。

■继电器的动作说明●单稳继电器的情况下复位状态· 线圈上不连接电池的状态由于操作线圈上面没有电流通过，因此电磁铁不动作，铁片借助于复位弹簧的力向逆时针方向靠拢，可动接点接触常闭接点（ON），常开接点处于离开（OFF）状态。

动作状态· 线圈接通电池之后的状态电流如果通过操作线圈，电磁铁被磁化，铁片被铁芯吸引。

这样，可动接点从常闭（b）接点离开（OFF），接触到常开（a）接点（ON）。

●双稳继电器(也称为作闭锁继电器或保持继电器)的情况下磁保持型??2线卷闭锁继电器的情况下休止状态（复位后的状态）· 线圈上不连接电池的状态铁芯、磁轭、铁片的材料为半硬质磁性材料，有两个以上操作线圈。

继电器继电器选择原则选择继电器时，应主要考虑电源种类、触点的额定电压和额定电流、线圈的额定电压或额定电流、触点组合方式及数量，吸合时间及释放时间等因素。

下面介绍几种常用继电器的选择原则。

admin-2016-11-23 21:53 中间继电器接法中间继电器线圈得接额定电压，然后用它的常开、或者常闭触点，串在控制电路里，起到接通和断开的作用。

继电器是一种电控制器件。

它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。

通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。

故在电路中起着自动调节、安全 ... admin-2016-11-23 07:59 继电器常见的故障类型及诊断方法一、触点松动回开裂触点是继电器完成切换负荷的电接触零件，有些产品的触点是靠铆装压配合的，其主要的弊病是触点松动、触点开裂或尺寸位置偏差过大。

这将影响继电器的接触可靠性。

出现铲除点松动，是簧片与触点的配合部分尺寸不合理或操作者对铆压力调节不当造成的。

触点开裂是材料硬度过高或压力太大造成的。

对于不同材料的触点采用不 ...admin-2016-11-17 11:10 继电器作用原理继电器是一种根据某种输入信号的变化，而接通或断开控制电路，实现自动控制和保护电力拖动系统的电器。

输入的信号可以是电压，电流等电量，也可以是转速，时间，温度和压力等非电量。

继电器一般不是用来直接控制信号较强电流的主电器，而是通过接触器或其它电器对主电路进行控制。

继电器包括：一，电流继电器。

二，电压继电器。

三，热继电器 ... admin-2016-11-9 08:15 速度继电器的常见故障及其处理方法速度继电器主要根据电动机的额定转速来选择。

使用时，速度继电器的转轴应与电动机同轴连接；安装接线时，正反向的触点不能接错，否则不能起到反接制动时接通和断开反向电源的作用。

速度继电器的常见故障及其处理方法如表所示。

电子课程设计继电器一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。

通过学习，学生将掌握电子课程设计继电器的相关知识，了解继电器的工作原理和应用场景。

在技能方面，学生将能够独立进行继电器的接线和调试，并具备一定的电路设计能力。

在情感态度方面，学生将培养对电子技术的兴趣和好奇心，增强团队合作意识和问题解决能力。

二、教学内容本课程的教学内容主要包括继电器的基本原理、继电器的接线方式、继电器的应用场景以及继电器电路的设计与调试。

具体包括以下几个方面：1.继电器的基本原理：介绍继电器的工作原理、继电器的构造和特性。

2.继电器的接线方式：讲解继电器的接线方法、接线图的绘制和接线注意事项。

3.继电器的应用场景：介绍继电器在实际电路中的应用，如控制电路、保护电路等。

4.继电器电路的设计与调试：讲解继电器电路的设计方法、调试步骤和故障排除。

三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法。

包括：1.讲授法：教师讲解继电器的基本原理、接线方式和应用场景。

2.讨论法：学生分组讨论继电器电路的设计与调试问题，分享经验和成果。

3.案例分析法：分析实际案例，让学生了解继电器在实际电路中的应用。

4.实验法：学生动手进行继电器电路的搭建和调试，增强实践能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用适合学生年级的电子课程设计继电器教材，提供系统的知识结构。

2.参考书：提供相关的电子技术参考书籍，供学生深入学习和拓展。

3.多媒体资料：制作PPT、视频等多媒体资料，帮助学生形象地理解继电器的工作原理和应用。

4.实验设备：准备继电器实验套件，让学生能够亲自动手进行实验操作，增强实践能力。

以上是本课程的教学目标、教学内容、教学方法和教学资源的设计。

希望通过这样的设计，能够帮助学生系统地学习电子课程设计继电器，提高他们的知识水平和实践能力。
