土方工程作业指导书

路基土石方开挖施工作业指导书1、使用范围土石方开挖施工技术适用于处理客运专线路基土石方开挖施工，对土质路堑及软石和强风化岩石、岩石路基、深挖路堑的开挖施工技术分别作以论述。

2、有关规范、标准2.1客运专线铁路路基工程施工技术指南TZ212-2005；2.2客运专线铁路路基工程施工质量验收暂行标准：铁建设[2005]160号。

3、路基土石方开挖施工人员设备配置挖掘机2台，装载机3台，推土机2台，平地机1台，及其配套自卸卡车12台等设备；工程技术人员二人，测量班随时服务；相应的司机等施工人员。

4、土石方开挖施工方案根据工程数量、工期要求、机械配备情况和地质条件合理安排开挖长度、开挖方式，充分准备，精心组织，集中力量进行机械化快速施工，做到“快开挖、早防护”，确保边坡稳定和路堑工程质量。

路堑施工先做好堑顶截、排水，并随时注意检查，截、排水设施绘出详图，放线施工；堑顶为土质或含有软弱夹层岩石时，天沟及时铺砌或采取其它防渗措施，保证边坡稳定。

深路堑段施工分级开挖，分级防护。

根据本标段设计的路基工程数量的分布及土石方调配方案，结合工程现场踏勘了解的情况，本标段路基工程土质、软质岩挖方地段采用挖掘机挖装，装载机配合，自卸汽车运输的方式施工，将符合填料标准的部分运至利用地段作填方使用，多余及不符合标准的部分则运至弃土场；强风化石方路堑地段开挖尽量采用挖掘机挖装，对坚硬的石方路堑挖方则采用浅孔微差控制爆破、松动爆破的方式进行爆破，边坡采用光面爆破进行爆破，挖掘机和装载机进行挖装，自卸汽车运输到弃碴场或利用地段。

在开挖路堑弃土地段前，提出弃土的施工方案，报有关单位批准后实施(该方案包括弃土的方式、调运方案、弃土的位置、弃土形式、坡脚加固处理方案、排水系统的布置及计划安排等)。

方案改变时，报批准单位复查。

用于种植的草皮，开挖前必须根据施工安排，将开挖区地表原有草皮铲取，移植保存，以便回植利用。

4.1土质路堑及软石和强风化岩石开挖4.1.1施工准备①施工前仔细查明地上、地下有无管线及其它影响路基施工的建筑物，对施工有影响的提前拆除或改迁，同时注意开挖边界以外的建筑物是否安全。

土方工程作业指导书前言土方工程是建筑工程建设中一个重要工程类别。

土方工程施工, 是建筑工程建设中不可或缺的环节。

为了能顺利完成土方工程施工过程，建议施工人员认真阅读本指导书，掌握基本的作业知识和方法，以确保安全施工。

土方工程作业环境及作业资料准备在进行土方工程的作业之前，必须确定作业环境和资料信息，将作业区域周边障碍物、威胁物等处理完毕，同时准备好通风器材、安全帽、安全绳、标志牌、安全网等作业必须物品，严格按照《工程项目安全技术操作规程》进行施工。

施工人员应提前了解所进行的土方工程性质、土壤条件、场地环境，以及所需的施工设备、机具和工具、材料配备，明确施工计划和施工质量控制要求，排除可能出现的影响安全、质量和进度的因素，保障土方工程施工的顺利进行。

土方工程作业步骤1.施工现场环境处理：施工现场应按规定清理、整平准备施工，保持作业场地干燥、整洁、无积水和泥泞。

2.土方开挖：先按工程要求确定土方开挖的深度、宽度、长度和坡度等，根据土质情况和开挖密度等因素确定土方开挖的高宽比。

根据实际情况，挑选合适的施工设备，根据现场实际情况，按照“先浅后深，先宽后窄，先大后小”的原则，逐步实施土方开挖。

3.土方填筑：在土方开挖后，根据工程要求来填筑土方，根据设计要求进行填筑和整形。

填筑的土方应保持湿度适中，以利于填筑压实，同时保证填筑土方的均匀性，整形平整度和垂直度达标，以确保工程质量。

4.土方压实：土方填筑后必须对土方进行压实。

根据设计要求选择相应的压实方式、设备、压实次数和压实压力。

压实设备应选择合适的压路机、振动式压实机、平板压实机等。

压实完毕后，土方表面应平整、光洁、密实，以确保工程质量。

5.工作场地的清洁：土方施工完毕后，应对作业场地进行清洁，清理构筑物、残土、破碎砖块、木材、铁件等作业废料，避免对环境造成影响。

安全注意事项1.在土方工程施工过程中，必须注意安全和劳动保护，文明施工。

2.在非机械性开挖时，应埋设围墙、围网，严格控制施工区域人员进入。

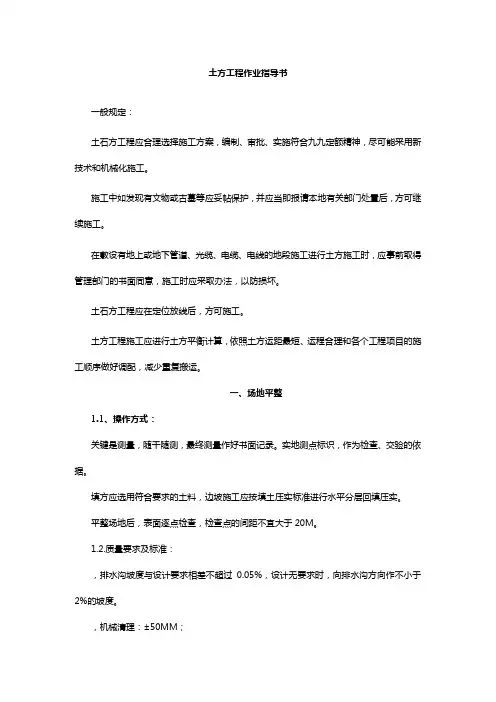

土方工程作业指导书一般规定：土石方工程应合理选择施工方案，编制、审批、实施符合九九定额精神，尽可能采用新技术和机械化施工。

施工中如发现有文物或古墓等应妥帖保护，并应当即报请本地有关部门处置后，方可继续施工。

在敷设有地上或地下管道、光缆、电缆、电线的地段施工进行土方施工时，应事前取得管理部门的书面同意，施工时应采取办法，以防损坏。

土石方工程应在定位放线后，方可施工。

土方工程施工应进行土方平衡计算，依照土方运距最短、运程合理和各个工程项目的施工顺序做好调配，减少重复搬运。

一、场地平整1.1、操作方式：关键是测量，随干随测，最终测量作好书面记录。

实地测点标识，作为检查、交验的依据。

填方应选用符合要求的土料，边坡施工应按填土压实标准进行水平分层回填压实。

平整场地后，表面逐点检查，检查点的间距不宜大于20M。

1.2.质量要求及标准：，排水沟坡度与设计要求相差不超过0.05%，设计无要求时，向排水沟方向作不小于2%的坡度。

，机械清理：±50MM；；，不该偏陡，机械施工大体成型，不该偏陡；，平整度≤20MM。

1.3、质量查验方式：用水准仪及2m检查尺检查。

1.4、质量通病的预防办法：，对整个场地进行系统设计，本着先地下后地上的原则，做排水设施，使整个场地水流畅通；，相对密实度不低于85％；，避免出现标高误差。

，土的种类和工程重要性按设计规定放坡，当填方高度在10m内，宜采用1:1.5，高度超过10m，可作成折线形，上部为1:1.5，下部采用1:1.75；，不良土质可随即进行坡面防护，保证边缘部位的压实质量，对要求边坡整平拍实的，可以宽填0.2m；，避免在影响边坡稳定的范围内积水。

现象：填土受夯打(辗压)后，基土发生哆嗦，受夯打(辗压)处下陷，周围鼓起，这种橡皮土使地基承载力降低，变形加大，长时间不能稳定。

预防办法：；控制含水量，尽可能使其在最优含水量范围内，手握成团，落地即散；，以排除地表水。

，应挖出换土回填或掺入石灰、碎石等压(夯)实回填材料；，可采取翻松、晾晒、风干或均匀掺入干土；二、基坑开挖2.1、操作方式：，且地下水位低于基坑底面标高，挖方深度不超过下列规按时，可不放坡、不加支撑；密实、中等密实的砂土和碎石类土1m。

土方回填作业指导书一、编制目的为进一步提高基础设施项目工程施工管理水平，明确土方回填施工工序要求，促进对重要、重点工序的掌握，推进标准化管理，特编制本作业指导书。

二、编制依据1.《建筑地基工程施工质量验收标准》2.《建筑地基处理技术规范》3.《城市综合管廊工程技术规范》4.《湿陷性黄土地区建筑基坑工程安全技术规程》5.《建设工程质量管理条例》6.《建筑安全生产监督管理规定》7.《建设工程施工现场管理规定》8.《建设工程安全生产管理条例》9.《危险性较大的分部分项工程安全管理办法》三、适用范围适用于市政工程地下空间、管廊、轨道交通等项目明挖基坑土方回填施工。

四、施工工艺及方法要求4.1工艺流程图4.1-1土方回填流程图4.2土方回填方式4.碾压时，轮（夯）迹应相互搭接，防止漏压或漏夯。

长宽比较大时，填土应分段进行。

每层接缝处应作成斜坡形，碾迹重叠0.5～1.0m左右，上下层错缝距离不应小于lm。

5.防水施工后短时间内进行土方回填夯实，避免防水层长期曝晒。

6.在机械施工碾压不到的填土部位，应配合人工推土填充，用蛙式打夯机分层夯打密实。

7.人工夯实按每段10～20m一次性达到要求后向前推进，在回填铺土及碾压和夯实时其推进方向与线路中线平行。

8.人工夯填时，打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。

夯与夯之间重叠不小于1/3夯底宽度。

9.用压路机进行大面积填方碾压时，应从两侧逐渐压向中间且对称依次推进，填土按要求分段进行，分段填夯接茬处，土坡需填成阶梯形，梯形的高宽比一般为1∶2，上下层错缝宽度不小于1.0m，高度不大于0.5m，碾压时碾迹应有15～20cm的重叠度，避免漏压。

碾压不到之处，应用小型夯实机械配合夯实。

10.隧道顶板上部1m范围内回填材料应采用人工分层夯实，禁止大型碾压机直接在隧道顶板上部施工。

人力大面积夯填时，夯填应初步平整，夯实时要按一定方向进行，一夯压半夯，夯夯相接，每遍纵横交叉，分层夯打。

土石方开挖作业指导书
一、施工准备
1、研究和熟悉图纸，并进行现场核对，计算工程量，结合工程实际情况编制施工方法。

2、施工现场放样
（1）、复测中心点。

（2）、确定构筑物纵横轴线。

（3）、按构筑物几何尺寸确定构筑物大样。

（4）、根据设计要求放坡，根据基础开挖高程计算出构筑物开挖轮廓线。

（5）、定位开挖线。

3、作好开工前的准备工作，向监理工程师递交开工报告，组织施工人员和机械进入施工现场。

二、施工方案
1.1施工程序
测量放线→土石方开挖→清坡
1.2施工方法
开挖前首先应根据设计图纸要求，放出路基中心线，并根据路基设计高程及原地面线高程及施工边坡要求，放出施工开挖边线，然后进行开挖施工。

土石方开挖时,先采用5m3装载机清除表层碎石土层，8t自卸汽车配合外运，然后采用手持式风钻对岩石部分进行爆破开挖，
风镐及人工配合修整坡面至设计要求。

严格控制路基中心线，高程、边坡、标高控制在±30mm 以内，中心线控制在±20mm范围内。

全部开挖工作应根据图纸要求的开挖线，设计边坡尺寸进行，尽量避免超挖及欠挖，土方边坡应符合设计要求和规范规定。

路基开挖过程中，应详细作好施工记录，符合设计要求和规范规定时方可进行下一道工序。

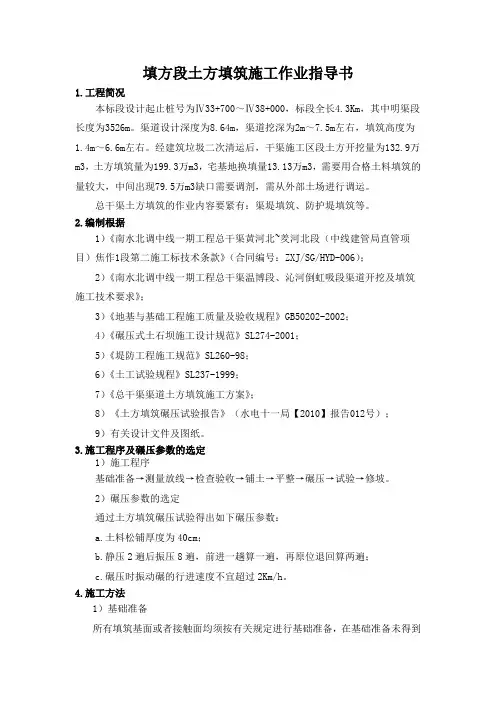

填方段土方填筑施工作业指导书1.工程简况本标段设计起止桩号为Ⅳ33+700～Ⅳ38+000，标段全长4.3Km，其中明渠段长度为3526m。

渠道设计深度为8.64m，渠道挖深为2m～7.5m左右，填筑高度为1.4m～6.6m左右。

经建筑垃圾二次清运后，干渠施工区段土方开挖量为132.9万m3，土方填筑量为199.3万m3，宅基地换填量13.13万m3，需要用合格土料填筑的量较大，中间出现79.5万m3缺口需要调剂，需从外部土场进行调运。

总干渠土方填筑的作业内容要紧有：渠堤填筑、防护堤填筑等。

2.编制根据1）《南水北调中线一期工程总干渠黄河北~羑河北段（中线建管局直管项目）焦作1段第二施工标技术条款》（合同编号：ZXJ/SG/HYD-006）；2）《南水北调中线一期工程总干渠温博段、沁河倒虹吸段渠道开挖及填筑施工技术要求》；3）《地基与基础工程施工质量及验收规程》GB50202-2002；4）《碾压式土石坝施工设计规范》SL274-2001；5）《堤防工程施工规范》SL260-98；6）《土工试验规程》SL237-1999；7）《总干渠渠道土方填筑施工方案》；8）《土方填筑碾压试验报告》（水电十一局【2010】报告012号）；9）有关设计文件及图纸。

3.施工程序及碾压参数的选定1）施工程序基础准备→测量放线→检查验收→铺土→平整→碾压→试验→修坡。

2）碾压参数的选定通过土方填筑碾压试验得出如下碾压参数：a.土料松铺厚度为40cm；b.静压2遍后振压8遍，前进一趟算一遍，再原位退回算两遍；c.碾压时振动碾的行进速度不宜超过2Km/h。

4.施工方法1）基础准备所有填筑基面或者接触面均须按有关规定进行基础准备，在基础准备未得到监理人验收签证之前不得进行填筑施工。

填筑基面或者接触面上的表层腐殖土、草皮树根、杂物杂质等均应清除。

填筑基础面按要求清理后，项目部终检合格后，由施工方、监理、业主、设计、地质勘测五方对基础面进行联合验收，验收合格后可进行填筑施工。

土方施工作业指导书一、施工准备第一条路基工程施工准备应在做好施工调查、核对设计文件的基础上进行交接桩、定线复测、测设施工边界桩、清理施工场地，并做好施工防排工作。

第二条路基施工调查应根据工程特点着重调查收集下列内容的资料，并写出调查报告。

（1）、爆破地段的地形、地貌、地质和附近居民、建筑物、交通与通信设施情况。

(2)、施工机械的运输及组装场地。

（3）、办理房屋、道路、管理、线路等拆迁补偿工作和清理施工场地所需的资料。

(4）、修建各项临时工程和采取施工防排水措施的资料.第三条交接桩应在现场进行，并办理书面交接手续。

点验桩如发现有丢失、移动或超过规定时，应由交、接双方协商处理,并将处理办法及结果作出书面记录。

交接桩应包括控制桩橛表上的所有控制桩，并且确定填筑层数,直线段50m,曲线段每月２０m,放出路基边桩,在边桩处应插上路基填筑层次及厚度标志杆控制施工。

第四条施工影响范围内如有道路、平交道、水渠、管路、线路、文物、永久性测量标桩、地质等需要拆除、改道、迁移或进行防护时，应妥善处理.第五条临时运输道路、施工管道与电线路、机械组装及维修设施等,均应满足开工需要.第六条路基填、控范围内的树木应予砍伐或移植。

在挖方地段砍伐，宜拔出树墩及主根。

在填方地段砍伐：主根以上填筑高度大于基床厚度时，可留置露出地面大于０.２m，且不侵入中基基床部分的树墩；主根以上填筑高度等于或小于基床厚度时,应拔除树墩主根。

二、地基处理第七条路基地基应根据施工时地面和土质的实际条件并按设计规定进行处理。

对耕土或松土作原地面夯压、翻挖回填、压实或其他加固措施时，均应比照与路堤结构相应部分的要求进行施工和检验。

第八条基底有地下水影响路堤稳定时，应做特殊处理，按照设计文件要求，采取拦截引排措施,将地表水排出基底范围以外，并根据情况，采取防渗加固措施。

第九条基底密实且地面横坡不陡于是1：10时，路堤可直接填筑在天然地面上.在稳定的斜坡上，路堤基底应按下列要求处理:1、横向坡度为1：10~1：5时应清除草皮。

房屋建筑工程土方回填施工作业指导书、适用范围适用于工业与民用建筑、构筑物平整场地、基坑和管沟等土方回填工程。

二、施工准备2. 1技术准备1.回填土前应根据工程特点、填方土料种类、密实度要求、施工条件等编制回填土方案，经审批后向操作人员进行技术交底。

通过试验确定土料含水量控制范围、虚铺厚度、夯实遍数等参数。

2.根据分层回填厚度测放出回填标高控制线，以控制回填土的标高或厚度。

3.确定土方机械、车辆的行走路线，并事先检查，必要时对经过的道路、桥梁进行加固加宽处理。

4.编制机械回填土施工方案，依据工程特点和填方土料种类通过试验确定含水量、虚铺厚度、压实遍数等参数，并向操作人员进行技术交底。

5.2 材料要求1.土料优先利用基坑中挖出的土，但不得含有机杂质。

使用前应过筛，其粒径不大于50mm，其最大粒径不得超过每层铺填厚度的2/3,使用振动碾时为3/4,含水率应符合规定要求。

2.碎石类土、砂土（使用细、粉砂时应取得设计单位同意）和爆破石渣，可用做表层以下的填料；含水量符合压实要求的粘性土，可用做各层填料;碎块草皮和有机质含量大于8% 的土，仅用于无压实要求的填方；淤泥和淤泥质土一般不能用做填料，但在软土或沼泽地区，经过处理含水量符合压实要求后，可用于填方中的次要部位。

3.主要机具铲土机、自卸汽车、推土机、铲运机、翻斗车、平碾、羊足碾和振动碾、蛙式或柴油打夯机、手推车、铁锹（平头、尖头）、筛子（孔径40mm〜60mm）、木耙、钢卷尺、20#铅丝、胶皮管等。

2.3作业条件1.土方回填前应验收基底标高；并应采取措施，防止地表滞水流入填方区，浸泡地基，造成基土下陷。

2. 填方和压实前，对基底标高、箱型基础墙或地下防水层、保护层等进行检查验收，并做好隐蔽工程验收。

3.房心和管沟的回填，应在完成上下水管道的安装或墙间加固后再进行。

4.施工前，应做好水平高程标志的设置。

在基坑（槽）或管沟边坡上，每隔3m钉上水平撅，或在室内外和散水的边墙上弹水平线或在地坪上钉上标高控制木桩。

SJSX3一般施工方案（措施）报审表一般施工方案（措施）报审表工程名称：编号：SJSX3-注本表一式份，由施工项目部填报，监理项目部、施工项目部各存份。

土石方工程作业指导书施工项目部2012 年 10 月 27 日批准：年月日审核：年月日编写：年月日目录SJSX3 一般施工方案（措施）报审表 (1)一、编制依据 (6)二、编制目的 (6)三、适用范围 (6)四、工程概述 (7)五、特别注意事项 (8)1、《铁塔及基础配置表》中有关名词说明如下： (8)2、注意事项 (9)3、线路方向 (11)六、线路复测作业方法及要求 (13)1、作业方式： (13)2. 作业准备工作 (13)3、作业任务与要求： (14)七、分坑作业方法及要求 (16)1、作业方式： (16)2、在进行分坑之前，要求各施工队具备下列条件之后，方可进行： (16)3、作业任务与要求： (17)4、分坑方法 (20)图6.1 作业工艺流程图 (28)八、开挖及回填作业方法及要求 (28)1、施工准备 (28)2、施工要点及质量要求 (28)九、施工测量、开挖所用仪器、工器具清单 (31)十、安全注意事项及文明施工和环境要求 (32)十一、质量要求 (33)附表：土石方工程常见危险点和预防措施 (34)一、编制依据◎《110kV-500kV架空送电线路施工及验收规范》（GB50233-2005）◎《110kV-500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）◎《建筑桩基技术规范》（JGJ94-2008）◎《建筑地基基础工程施工质量验收规范》（GBJ50202-2002）◎《利用数码照片资料加强输变电工程安全质量过程控制的通知》（国家电网基建安全［2007］25号）◎《强化输变电工程过程质量数码照片采集与管理的工作要求》（[2010]322号）◎《国家电网公司输变电工程质量通病防治工作要求及技术措施》（国家电网期基建质量［2010］19号）◎关于应用《国家电网公司输变电工程工艺标准库》的通知（基建质量〔2010〕100号）◎《电力建设安全工作规程第2部分：架空电力线路》（DL5009.2-2004）二、编制目的为了保证本标段工程质量，指导现场基坑安全施工和符合质量工艺要求，并保证在安全的前提高基坑开挖的效率，特制定本土石方工程作业指导书。

土方工程施工作业指导书第一节排水与降水一、施工准备1、挖土方前，应根据工程地质资料反映的土质和地下水位情况制定排水或降水方案，并根据方案配置施工机具。

2、基坑（槽）排出的地下水应经过沉淀处理符合环保要求后方能排入市政下水道或河沟。

二、操作工艺1、大型土方施工，应在基坑顶四周设置临时排水沟或截水沟，其截面宜为300~400m（宽）×400mm(深)，纵向坡度宜为0.5%。

临时排水沟或截水沟的设置应尽量与永久性排水设施相结合。

2、在地下水位较低和土质较好的情况下，基坑底四周设置排水沟、集水井，采用明沟排水的方法，必要时可在中间加设小支沟与边沟连通。

排水沟的截面宜为300~400m（宽）×400mm(深)，纵向坡度宜为0.5%。

集水井的截面宜为600mm（长）×600mm（宽）×1000mm（深），＠20~30m设一个。

基坑底地下水由排水沟流入集水井，然后用高扬程潜水泵排走。

3、当地下水较大而土质属细砂、粉砂土时，基坑挖土容易产生流砂现象，需用围蔽截水和人工降低地下水位等方法。

4、围蔽截水的施工方法可以选择钢板桩、钢筋混凝土排桩、地下连续墙、定喷桩幕墙、旋喷桩、深层搅拌桩等，其可根据施工地形、水文地质资料和施工方法等确定，并在施工组织设计中确定。

5、采用人工降低地下水位的方法，应根据挖土的深度和规模，选择钻孔集水井降水或轻型井点降水，其井点的布置数量和形式，要根据含水层渗透系数和涌水量计算确定，并相应配套抽水设备。

三、施工注意事项1、抽水设备的电器部分必须做好防止漏电的保护措施，严格执行接地、接零和使用漏电开关三项要求。

施工现场电线应架空拉设，用三相五线制。

2、在土方开挖后，应保持降低地下水位在基坑底500mm以下，防止地下水扰动基底土。

3、在降水过程过程中，应防止相邻及附近已有建筑物或构筑物、道路、管线等发生下沉或变形，必要时与设计、建设单位协商，对原建筑物地基采取回灌技术等防护措施。

土方施工作业指导书1目的确保建筑基础施工安全，保护施工环境，控制大气污染，规范施工现场施工作业，减少扬尘及道路遗撒，实现持续改进及合同承诺。

2依据《建筑基坑支护技术规程》JGJ120-2012；《建筑地基基础工程施工质量验收规范》GB50202—2002o3施工工艺进场准备（三通一平）一机械进场一测量放线一土方开挖（按施工组织要求）一捣土外运一捡底收坡一土方外运4施工技术要求4.1基坑开挖应根据支护结构设计和降排水要求确定开挖施工方案。

4.2土方开挖严格按支护深度开挖不得超挖，如锚喷支护应严格按施工组织设计开挖。

4.3为防止扰动槽底，在最后一次土方开挖过程中，严格控制基坑标高不得超挖，应余留30Cm厚土人工开挖修平。

4.4测量技术人员要掌握施工现场开挖平面控制轴线，根据等级控制点进行定位、定向和起算，随时进行检查核实复测.4.55基坑开挖采用轴线控制法,平面长轴线上的定位点不得少于三个轴线控制占■、、、•4.6测量技术人员在基础开挖过程中应对控制点看守控制，当发现位置及标高与施工要求不符合时,应立即通知施工人员及时进行纠偏处理.4.7基坑开挖过程中与支护结构预留20Cm人工修坡,挖土机不得碰撞支护结构.4.8严禁挖土机碰撞工程桩，工程桩边的土不能用机械挖，应采用人工开挖。

5环境保护措施5.1严格执行各级地方政府为保护大气环境，全面控制施工扬尘污染的有关规定。

5.2选择机械性能良好、低噪音尾气排放符合标准的大型土方机械施工。

5.3场地门口道路要硬化处理铺设钢筋薨网，设专人处理车厢上易洒落的余土并铺盖毡布，防止因路面破损或刮风等引起余土洒落，粉尘飞扬污染市政道路和周围环境。

5.4施工现场门口要设运输车辆出入现场车胎清洗池，防止车轮带泥造成道路污染。

5.5对于洗胎废水要做专门沉淀处理，作到定时清理。

5.6土方外运应委托资质营业执照齐全的运输单位清运。

6土方施工安全要求：6.1基坑开挖过程中挖土机械回转半径范围内不得站人。

通渭县天河佳苑住宅小区7#、8#、9#、10#、11#住宅楼土方工程施工作业指导书编制人：项目负责人：项目技术负责人审核：企业技术部门负责人审批：甘肃华厦建业集团有限公司天河佳苑项目部土方工程施工作业指导书1、编制依据：1.1施工图纸依据兰州理工大学建筑勘察设计究院设计的通渭县天河佳苑住宅小区7#、8#、9#、10#、11#住宅楼基础平面图。

1.2主要规范、规程2工程概况根据现场场地及施工安排，基坑四周均采用防坡，边坡坡度为1:0.33，土方开挖采用机械大开挖，人工辅助修整边坡、基坑底部；采用一台250H型反铲挖土机，8辆翻斗汽车配合运土，开挖顺序依次由7#楼○7轴向11#楼○1轴(即自东向西)。

4工艺流程定位放线基坑开挖修边和清底5．操作工艺5.1定位放线根据建设单位提供的建筑红线，测设出7#、8#、9#、10#、11#楼具体位置，并做好建筑物的标准轴线控制桩、标准水平控制桩，用白灰洒出开挖线，办理预检手续。

5.2.土方开挖根据建设单位提供的标准水平控制点测定，7#、8#、9#、10#、11#楼地下室基坑开挖深度为3.8m～4.4m，在最大挖掘深度5m范围以内，故不再进行分层开挖。

反铲挖土机采用端头挖土法，从基坑的端头以倒退行驶的方法即自东向西进行开,自卸翻斗汽车配置在挖土机的一侧装运土。

开挖时边坡预留0.2M的土层由人工清理，以保证基坑边坡坡度符合要求。

在开挖过程中，应随时检查坑壁和边坡的状态。

深度大于1.5m时，根据土质变化情况，应做好基坑的支撑准备，以防坍陷。

在机械施工挖不到的土方，应配合人工随时进行挖掘，并用手推车把土运到机械挖到的地方，以便及时用机械挖走。

5.3. 修边、清底在距槽底设计标高50cm坑帮处，抄出水平线，钉上小木撅，然后用人工将暂留土层挖走。

同时由两端轴线（中心线）引桩拉通线（用小线或铅丝），检查距槽边尺寸，确定槽宽标准，以此修整槽边。

最后清除槽底土方。

5.4 雨期施工在雨期开挖基坑时，应注意边坡稳定。

土方开挖工程作业指导书1.1测量放线及作业带清理：1.1.1线路交桩1）交桩前应充分熟悉图纸，并通过设计交桩掌握线路实地的变坡点、拐点。

2）接收设计单位设置的线路控制桩时，线路控制桩应与施工图纸对应交接，控制桩上应注明桩号、里程。

依据设计提交测量基准点，基准线和水准点及其书面资料以及国家测绘标准和本工程精度要求，测设自己的施工控制网。

3) 对丢、缺的控制桩和水准基标应同设计单位联系，恢复后再交接。

4）所有由业主设立的标志桩应认真保护，现场交桩必须做好交桩记录。

1.1.2复测1）开工测量首先要按要求做好接桩、补桩工作，同时工程技术人员组织测量人员认真熟悉图纸和标准要求，确定施工作业带的断面布置。

2）对本工程中的某一部分进行定位放线或高程标定时，应至少提前24小时通知项目监理，以使项目监理能够对定位放线或高程标定工作进行检查并发出指示。

3）测量放线施工中，要对管道中心线、管沟边界线、布管中心线和施工作业带界限进行放线，用白灰线作出明显标志，并将管线中心桩移到施工作业带的一侧保护起来。

4）测量放线用仪器如经纬仪、水准仪等，必须经法定计量检定部门检定合格并在有效期内使用。

1.2地下障碍物探测及挖设探坑1.2.1地下障碍物探测1)施工场地现场或周围有不少共用设施，如电力、电信、通讯、给水管道、排水管道等。

由于地下已建设施障碍密布，虽然工程在设计之初，各有关部门就地下设施情况都与设计单位进行了图纸会签，但实际施工中会有很大偏差和漏项，这些地下管线和障碍物并没有全部在图中表示出来，施工前必须有关市政部门结合并进行现场详细踏勘，查明地下管线和障碍物的位置和标高，制定保护或位移修复的措施。

2)在有地下管线和障碍物的地带施工时，必须提前三天通知监理工程师或有关主管部门人员参加，确定准确的位置。

3)如果承包人要切断施工中所遇到的地下管线和障碍物，必须事先向有关当局提出申请，并在收到经监理工程师目击证明的书面批准后方可实施。

土方开挖作业指导书目次1适用范围 (3)2编写依据 (3)3作业流程 (3)4工作前安全风险辨析及控制措施 (4)5作业准备 (4)6作业方法 (5)7质量控制措施及检验标准 (6)1适用范围本作业指导书适用于建筑物、构筑物的大型基坑（槽）、管沟、大面积平整场地以及开山取土等机械挖土和人工挖土。

2编写依据表2-1编写依据3作业流程作业（工序）流程图见图3-1。

图3-1作业（工序）流程图4安全风险辨析及预控4.1土方开挖作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与土方开挖作业相关联的《电网建设安全施工作业票》（编码：BDTJ-ZW-01、03-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表4-1 作业任务安全基准风险指南5作业准备5.1人员配备表5-1人员配备表5.2主要工器具及仪器仪表配置表5-2主要工器具及仪器仪表配置表6作业方法6.1坡度的确定6.1.1在天然湿度的土中，开挖基坑（槽）和管沟时，当挖土深度不超过下列数值的规定时，可不放坡，不加支撑。

6.1.1.1密实、中密的砂土和碎石类土（充填物为黏性土），1.0m；6.1.1.2硬塑、可塑的黏质粉土及粉质黏土，1.25m；6.1.1.3硬塑、可塑的黏土和碎石类土（充填物为黏性土），1.5m；6.1.1.4坚硬的黏土，2.0m。

6.1.2超过上述规定深度，在5m以内时，当土具有天然湿度，构造均匀，水文地质条件好，且无地下水时，不加支撑的基坑（槽）和管沟必须按规定放坡。

土方开挖作业指导书1。

适用范围本作业指导书适用于本公司所实施的房建工程土方开挖作业。

2。

作业准备2。

1作业技术准备2.1。

1 作业前应根据施工图纸及施工组织方案，编制土方开挖作业的专项施工方案.2。

1.2开工前要做好各级技术准备及技术交底工作。

施工技术人员（工长）、测量人员要熟悉图纸，掌握现场测量桩及水准点的位置尺寸，并同专业监理工程师办理验桩、验线手续。

2.1。

3配备专职测量人员进行测量控制。

要及时复撒灰线，将基坑开挖的基底标高测放到基坑底。

及时控制标高。

2。

1.4认真执行开挖样板制，即凡重新开挖边坡坑底时,由操作技术较好的工人开挖一段后,经测量人员或质检人员检查合格后作为样板，继续开挖。

施工人员换班时，要交接挖深、边坡、操作方法，以确保开挖质量。

2.1。

5 挖方边坡坡度的确定,应在施工方案中进行明确,对于临时性挖方边坡坡度，应在施工组织设计(方案）中制定.考虑使用时间长短,根据工程地质、地下水位、挖方深度和地面荷载情况,通过计算并结合当地同类土体的稳定坡度值确定。

注：1、本表适用于时间较长(超过一年)的临时道路、临时工程的挖土。

2、岩石边坡坡度根据岩石性质、风化程度、层理特性和挖土深度确定.2。

2测量放线及测量控制点的保护2.2。

1在基坑开挖之前核准红线桩和建筑定位桩，查测红线桩及定位桩是否产生位移，若有应会同监理等重新定位.2。

2。

2在基坑开挖前，根据施工图纸、建筑轴线位置放出土方开挖基线。

2.2。

3土方的机械施工易碰压测量桩，因此，在基坑开挖前，基坑开挖范围内的所有轴线桩和水准点都引出施工活动区域外，并设置红白漆的钢管支架予以保护。

2。

2.4所有的测量桩、红线定位标记一经核实后，项目部就落实专人对其进行定期检查复核，以确保红线标记的准确性.2.3劳动力组织土方开挖作业前应根据工程量、施工方案和工期要求配备足够的劳动力。

2.4机具设备配置2。

4。

1 机械开挖土方，应根据工程量、施工方案和工期要求,配置挖土机（或推土机)，土方外运应配足自卸汽车、方锹、水泵、支撑物资。

XX站区A区1号综合楼土方回填作业指导书编制:审核:批准:年月发布年月实行目录土方回填作业指导书 (2)1.适用范畴 (2)2.作业准备 (2)3. 操作方法 (2)4. 土方回填答应偏差 (3)5. 土方回填施工应注意的质量问题 (4)6. 土方回填安全技术 (5)7. 土方回填文明施工注意事项 (5)8. 土方回填季节性施工措施 (6)9. 土方回填成品保护 (6)9.土方回填质量通病与防治 (6)10. .危险点分析及预控措施 (7)土方回填作业指导书1.适用范畴1.1本工艺标准适用于工业和民用建筑物、构筑物的基坑（槽）、管沟以及大面积平整场地等土方回填。

1.2本作业指导书如与相干法规、规范、规程、规定、标准有矛盾之处，按现行相干法律法规、规范、规程、规定、标准实行。

2.作业准备2.1机具人员准备：挖机、运输车、气压打夯机。

安排项目部管理人员负责机械回填线路、标高、土方紧缩系数的控制，劳务班组安排好作业人员，回填前清算基坑等周边不满足回填的物体，负责基础周边平整及夯实。

回填前，对准备回填采取的土样进行检测其最佳含水率及最大干密度指标，以作为施工控制指标。

3. 操作方法3.1工艺流程3.1.1人工回填工艺流程 3.1.2机械回填工艺流程3.2填方施工进程中应检查排水措施、每层填筑厚度、含水量控制、压实程度。

填筑厚度及压实遍数应根据土质、压实系数及所用机具肯定。

如无实验根据，应符下表规定；填土施工时的分层厚度及压实遍数压实机具分层厚度（mm ） 每层压实遍数 平碾（道路）250~300 6~8 振动压实机（道路）250~350 3~4分层铺土 耙平夯打密实 修整找平验收检验密实度 基坑底地坪上清算 检验土质 分层碾压密实 分层铺土 检验密实度 修整找平验收3.3回填土每层至少夯打三遍。

打夯时应一夯压半夯，夯夯相接，行行相连，纵横交叉。

并且严禁采取水浇使土下沉的所谓“水夯”法。

3.4深浅两基坑（槽）相连时，应先填夯深基础；填至浅基坑相同的标高时，再与浅基础一起填夯。

土石方开挖作业指导书目 次1.作业条件 (3)2.人、机、料要求及配置 (4)2.1人员要求及配置 (4)2.2主要机、料具 (4)3.配合和防护 (5)3.1.配合要求 (5)3.2防护设置 (5)4.安全风险构成 (6)4.1违章施工作业风险 (6)4.2从业人员伤害风险 (6)5.作业流程 (8)5.1 点名分工 (8)5.2 工（机）具检查 (8)5.3设置防护 (8)5.4 人机转移 (8)5.5基本作业 (8)5.6 验收 (9)5.7 撤除防护 (10)6.施工工艺流程图 (11)6.1作业流程 (11)6.2作业流程图 (11)7.质量标准 (12)8.重点安全卡控措施 (13)1.作业条件天窗点外作业，涉及作业位置影响行车安全时，根据施工方案确定作业条件。

作业时间根据工作实际确定。

2.人、机、料要求及配置2.1人员要求及配置2.1.1岗位要求施工（作业）负责人根据《普速铁路工务安全规则》规定确定,设备操作人员必须经过专业培训、取得相应资格方可持证上岗；作业人员为身体状况符合施工作业条件且经培训并考试合格的职工及劳务工。

2.2.2人员配置施工负责人1人，作业人员数量根据工作量确定，防护员按要求设置（联络不畅根据现场情况增设中转防护）。

2.2主要机、料具挖掘机、装载机、铁锹、抬杠、抬绳、箩筐等3.配合和防护3.1.配合要求3.1.1配合专业：车务、工务、通信、电务、供电（若地下埋置贯通线）。

3.1.2配合内容：做好地下（电缆、管道）设备的调查，与通信、电务等有关部门协商解决处理办法，防止损坏，提前三天向通信、电务等设备管理单位送达书面配合通知书商请配合。

如有影响通信或信号设备，施工当天必须有通信、电务工作人员到场签认配合。

3.2防护设置3.2.1防护设置依据防护设置按《普速铁路工务安全规则》（铁总运〔2014〕272 号）、《成都铁路局关于公布防护作业标准的通知》（成铁安【2017】65号）及路局施工组织批复文件规定执行。
