焊接热影响区讲解

焊接热影响区显微组织及性能分析当我们进行焊接工艺时，焊接热影响区(HAZ)往往会被忽略。

这个区域受到了高温，快速冷却和热应力的影响，导致了焊接材料性能的改变。

因此，对焊接热影响区的显微组织及性能分析至关重要，以便确保焊接后材料的质量和可靠性。

1. 焊接热影响区的显微组织分析焊接热影响区受到的热影响主要包括多种因素，例如熔池温度、加热速率、冷却速率和焊接残余应力。

这导致了焊接热影响区显微组织的改变。

在焊接中，焊接热影响区可以分为三个区域：粗晶区、细晶区和回火区。

(1) 粗晶区：在这个区域，材料暴露在高温下的时间更长，导致了晶粒的长大。

这进一步导致晶粒间的间隔增加，因此这个区域的强度和韧性都会下降。

(2) 细晶区：这个区域中的晶粒被迅速加热并迅速冷却，导致了晶粒尺寸的减小。

然而，这个区域的强度和韧性仍然会下降。

因为这个区域，晶界比粗晶区更脆弱。

(3) 回火区：当焊接完成后，渐进升温，晶格结构变松弛，导致材料中的应力逐渐减小。

这个区域的显微组织与原始材料相似，因为它经历了温度和压力的缓慢升高。

2. 焊接热影响区的性能分析焊接热影响区的性能分析往往涉及到强度和韧性这两个方面。

焊接热影响区不仅影响焊接点的性能，还对整个结构的性能产生影响。

(1) 焊接强度：焊接热影响区的强度是由显微组织和残余应力共同决定的。

因此，在评估焊接强度时，必须对热影响区进行适当的检测。

(2) 焊接韧性：焊接热影响区的韧性能够反应焊接后材料的冲击韧性和裂纹扩展性。

由于热影响区的强度下降，它的韧性也会受到影响，并可能导致焊接点的脆性断裂。

3. 如何提高焊接后材料的性能为了提高焊接点的性能，需要在选择焊接材料、焊接工艺和焊接参数时进行仔细的选择和控制。

同时，还需要进行适当的后处理，例如回火和淬火，以降低焊接热影响区的残余应力和提高焊接点的强度和韧性。

在焊接材料的选择时，必须选择适用于特定应用的焊接材料。

它的成分、热特性和机械特性等方面必须与基础材料相匹配。

热影响区的组织分布(1)完全淬火区：焊接时热影响区处于AC3以上的区域，由于这类钢的淬硬倾向较大，故焊后得到淬火组织（马氏体）。

在靠近焊缝附近（相当于低碳钢的过热区），由于晶粒严重长大，故得到粗大的马氏体，而相当于正火区的部位得到细小的马氏体。

根据冷却速度和线能量的不同，还可能出现贝氏体，从而形成了与马氏体共存的混合组织。

这个区在组织特征上都是属同一类型（马氏体），只是粗细不同，因此统称为完全淬火区。

(2)不完全淬火区：母材被加热到AC1～AC3温度之间的热影响区，在快速加热条件下，铁素体很少溶入奥氏体，而珠光体、贝氏体、索氏体等转变为奥氏体。

在随后快冷时，奥氏体转变为马氏体。

原铁素体保持不变，并有不同程度的长大，最后形成马氏体-铁素体的组织，故称不完全淬火区。

如含碳量和合金元素含量不高或冷却速度较小时，也可能出现索氏体和体素体。

如果母材在焊前是调质状态，那么焊接热影区的组织，除在上述的完全淬火和不完全淬火区之外，还可能发生不同程度的回火处理，称为回火区（低于AC1 以下的区域）。

总括以上，金属在焊接热循环的作用下，热影响区的组织分布是不均匀的。

熔合区和过热区出现了严重的晶粒粗化，是整个焊接接头的薄弱地带。

对于含碳高、合金元素较多、淬硬倾向较大的钢种，还出现淬火组织马氏体，降低塑性和韧性，因而易于产生裂纹。

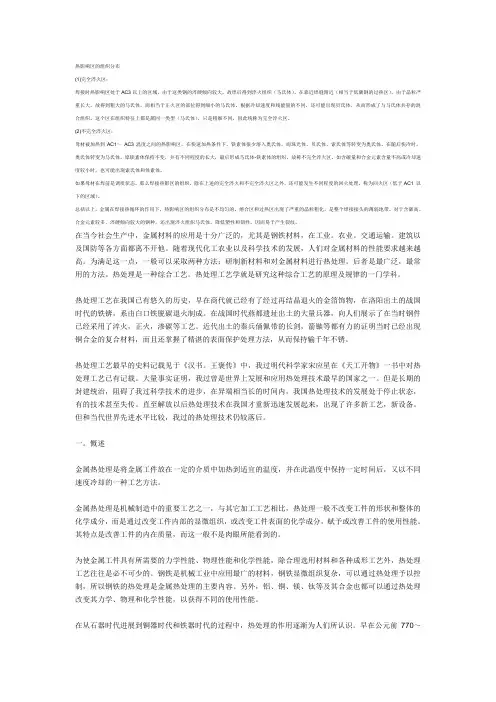

在当今社会生产中，金属材料的应用是十分广泛的，尤其是钢铁材料，在工业。

农业。

交通运输。

建筑以及国防等各方面都离不开他。

随着现代化工农业以及科学技术的发展，人们对金属材料的性能要求越来越高。

为满足这一点，一般可以采取两种方法：研制新材料和对金属材料进行热处理。

后者是最广泛，最常用的方法。

热处理是一种综合工艺。

热处理工艺学就是研究这种综合工艺的原理及规律的一门学科。

热处理工艺在我国已有悠久的历史，早在商代就已经有了经过再结晶退火的金箔饰物，在洛阳出土的战国时代的铁锛，系由白口铁脱碳退火制成。

在战国时代燕都遗址出土的大量兵器，向人们展示了在当时钢件已经采用了淬火，正火，渗碳等工艺。

contents•焊接热影响区概述•焊接热影响区的脆化机理目录•焊接热影响区脆化的影响因素•焊接热影响区脆化的防治措施•实际案例分析与讨论焊接热影响区的定义焊接热影响区的形成过程焊接热影响区的存在会对材料的性能产生显著影响，主要包括以下几点抗拉强度、冲击韧性等会显著降低。

腐蚀介质中，焊接热影响区往往成为腐蚀的起始点。

残余应力和变形：焊接过程中的热循环会在材料中产生残余应力和变形，对材料的性能和稳定性产生不良影响。

针对焊接热影响区的脆化机理，可以采取一系列防治措施来改善材料的性能，例如优化焊接工艺参数、选择合适的焊接材料、进行焊后热处理等。

这些措施可以有效减小焊接热影响区的范围，降低其对材料性能的不利影响。

晶粒度增大位错密度降低热影响区晶粒长大脆化机理碳化物的析出使得基体中的合金元素减少，进一步削弱了材料的强度和韧性。

热影响区碳化物析出脆化机理基体贫化碳化物析出组织转变：焊接热影响区在经历高温后，可能发生相变或组织转变，如奥氏体向马氏体的转变，导致材料硬度增加，韧性降低。

残余应力：组织转变过程中可能产生残余应力，使得材料在受到外力时更容易发生脆性断裂。

针对以上脆化机理，可以采取以下防治措施01020304冷却速度焊接顺序和焊接方向热输入量焊接工艺参数对热影响区脆化的影响原始组织状态选择合适的焊接电流和电压控制焊接速度采用多层焊优化焊接工艺参数03考虑材料的相容性01选用低氢焊接材料02使用高强度、高韧性材料选用合适的焊接材料去应力退火：通过去应力退火处理，可以消除焊接残余应力，降低热影响区的脆化风险。

正火+回火处理：采用正火+回火处理可以改善热影响区的组织结构，提高其韧性和抗脆化能力。

时效处理：时效处理可以促进热影响区中合金元素的均匀分布，提高材料的抗脆化性能。

综上所述，通过优化焊接工艺参数、选用合适的焊接材料以及进行焊后热处理，可以有效降低焊接热影响区的脆化风险，提高焊接接头的使用性能。

焊后热处理。

5焊接热影响区的组织和性能焊接热影响区（Heat Affected Zone, HAZ）是指在焊接过程中，未被完全熔化但受到高温加热的区域。

在焊接过程中，高温会引起HAZ的组织和性能发生变化，这可能会对焊接接头的性能和可靠性产生重要影响。

本文将讨论HAZ的组织和性能的变化，并重点介绍几个重要的影响因素。

首先，HAZ的组织变化是由高温引起的。

在焊接过程中，焊接电弧和熔化池的高温作用下，HAZ的温度会迅速升高，达到几百摄氏度甚至更高的温度。

高温会导致HAZ中的晶粒长大、晶格变形和相结构改变。

通常情况下，HAZ中的晶粒比母材中的晶粒要大，且晶格常常发生变形。

晶粒尺寸的增加和晶格变形会导致材料硬度的提高，并可能降低材料的韧性。

其次，HAZ的性能变化是由组织变化引起的。

HAZ中的晶粒长大和晶格变形会导致材料的硬度提高，但与此同时，硬度的增加也会导致韧性的降低。

在一些情况下，HAZ还可能出现脆性相的形成，这会极大地降低焊接接头的可靠性。

此外，HAZ还可能出现裂纹和变形等缺陷，这也会对焊接接头的性能产生严重影响。

因此，在焊接接头设计和制造过程中，必须对HAZ的组织和性能进行充分考虑，以确保焊接接头的质量和可靠性。

HAZ的组织和性能变化受多种因素影响，以下列举几个重要因素：1.焊接热输入：焊接热输入是指在单位长度或单位面积上输送到工件中的热量。

热输入的大小与焊接电压、电流和焊接速度等参数有关。

过高或过低的热输入都会导致HAZ中的晶粒长大和晶格变形，从而影响HAZ的性能。

2.材料的化学成分和微观结构：不同材料的化学成分和微观结构会对HAZ的组织和性能产生重要影响。

一些合金元素的存在可以改变晶粒的生长速率和晶格的变形行为。

此外，材料的粗晶相和弥散相等局部微观结构也会对HAZ的性能产生重要影响。

3.冷却速率：冷却速率是指焊接过程中HAZ冷却的速度。

冷却速率的快慢会影响晶粒生长和晶格变形行为。

通常情况下，快速冷却会导致HAZ 中的晶粒更细小，且硬度更高。
