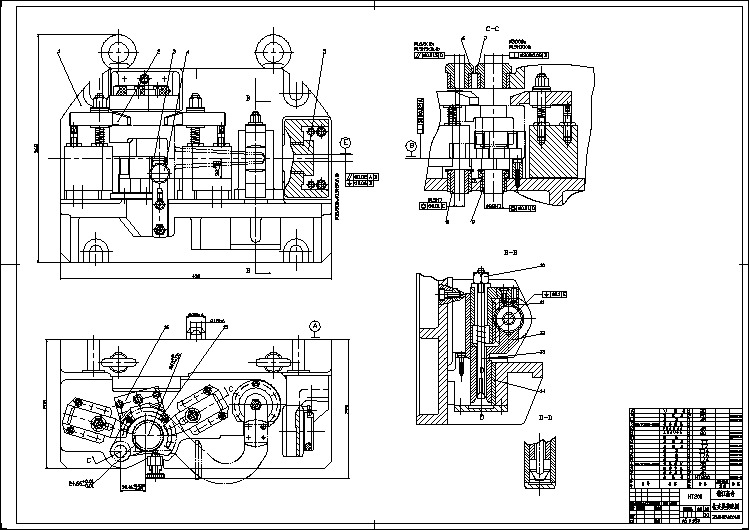

轴套钻孔夹具装配图

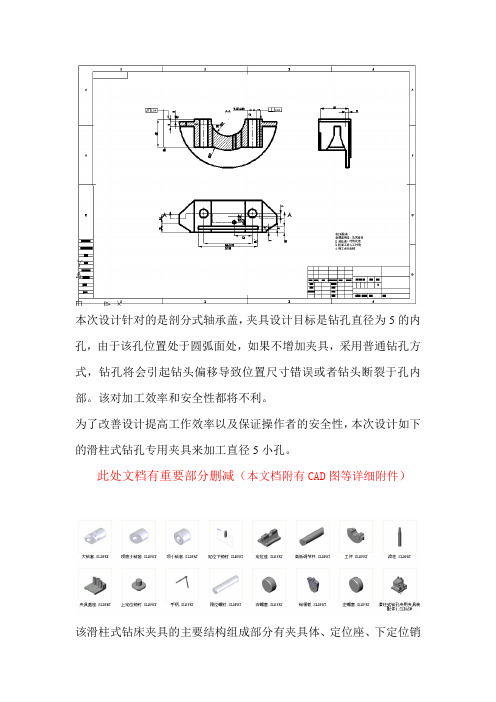

本次设计针对的是剖分式轴承盖，夹具设计目标是钻孔直径为5的内孔，由于该孔位置处于圆弧面处，如果不增加夹具，采用普通钻孔方式，钻孔将会引起钻头偏移导致位置尺寸错误或者钻头断裂于孔内部。

该对加工效率和安全性都将不利。

为了改善设计提高工作效率以及保证操作者的安全性，本次设计如下的滑柱式钻孔专用夹具来加工直径5小孔。

此处文档有重要部分删减（本文档附有CAD图等详细附件）该滑柱式钻床夹具的主要结构组成部分有夹具体、定位座、下定位销钉，上定位销钉、滑动柱、钻模板、钻套、衬套、导向销钉、螺钉螺母等。

夹具体是整个滑柱式钻孔夹具的主要安装载体，并且与钻床的工作台面相互连接。

中部三个孔是滑柱的导向装置，在三个滑柱的导向下可以保证不会产生偏移。

夹具体前侧是滑柱上下驱动机构，通过手柄进行控制。

工件定位：工件下定位结构是通过下部的左右两侧定位销钉进行控制，为了保证工件在完全定位后保证左右侧面高度一致，需要通过中部的斜面调节柱进行左右自动调节控制。

这是由于两侧定位柱的下端斜面与调节柱的斜面相互切合，可以在一定范围内，通过调节柱的左右移动调节左右侧定位柱。

在定位柱导向孔两侧有螺塞封闭防尘设置。

为了保证夹具下定位柱在做上下运动时不会产生转动，故夹具定位座侧面有定位螺钉安装孔通过定位螺钉M6对定位柱键槽进行卡位导向。

顶部的定位销钉装置与底部的定位销钉同心，顶部销钉通过过盈配合与钻模板进行相互连接，下侧直径14.8圆柱面对工件进行定位。

在圆弧面处钻孔很容易产生钻孔偏移的现象，容易断钻头影响工作效率。

并造成安全事故，这里我们采用这一特殊钻套，在钻套的接近钻孔面采用与工件圆弧相契合的圆弧面使得钻套尽可能的接近工件端面，同时在钻套中部有成十字交叉的排屑孔供钻削时排出铁屑与切削热。

同时为了保护钻套减小磨损，在钻套内部有上下两个衬套进行保护延长钻套的使用寿命。

此处文档有重要部分删减（本文档附有CAD图等详细附件）切削产生的铁屑通过钻套十字中心孔排出并带出切削热。

成绩_________ 机械制造技术课程设计题目轴套零件的机械加工工艺规程和夹具设计院（系）机械与汽车工程学院班级机制学生姓名学号指导教师二○一五年六月轴套零件的机械加工工艺规程和夹具设计摘要:本设计是基于轴套零件的加工工艺规程及一些工序的专用夹具设计。

轴套零件的主要加工表面是外圆及孔系。

一般来说，保证平面的加工精度要比保证孔系的加工精度容易。

因此，本设计遵循先面后孔的原则。

并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔系加工精度。

主要加工工序安排是先以孔系定位加工出平面，在后续工序中除个别工序外均用顶平面和工艺孔定位加工其他孔系与平面。

夹具选用专用夹具，夹紧方式多选用手动夹紧，夹紧可靠，机构可以不必自锁。

因此生产效率较高。

适用于大批量、流水线上加工。

能够满足设计要求。

关键词:轴套类零件，加工工艺，专用夹具，设计目录第一章零件的分析 (1)1.1零件的作用 (1)1.2零件的工艺分析 (1)1.3零件生产类型的选择 (1)第二章确定毛坯类型绘制毛坯简图 (2)2.1选择毛坯 (2)2.2确定毛坯的尺寸公差和加工余量 (2)2.3绘制毛坯-零件合图 (2)第三章工艺过程设计 (2)3.1定位基准的选择 (2)3.2零件各表面加工方法的选择 (3)3.3加工阶段的划分 (3)3.4工序顺序安排 (3)3.5热处理工序及辅助工序的安排 (4)3.6确定总的工艺路线 (4)3.7工艺装备的选择 (5)第四章xxx机械加工工序设计 (5)4.1 工序简图的绘制 (5)4.2工序余量的确定 (6)4.3工序尺寸的确定 (6)4.4切削用量的确定 (6)4.5时间定额估算 (8)第五章 xxx 专用夹具设计 (8)5.1 夹具设计任务 (8)5.2 拟订钻床夹具结构方案与绘制夹具草图 (9)5.3 绘制夹具装配总图 (10)5.4 夹具装配图上标注尺寸、配合和技术要求 (10)5.5 夹具专用零件图设计绘制 (10)第六章 设计小结 (10)参考文献 (11)第一章 零件的分析1.1零件的作用题目给出的零件是轴套。

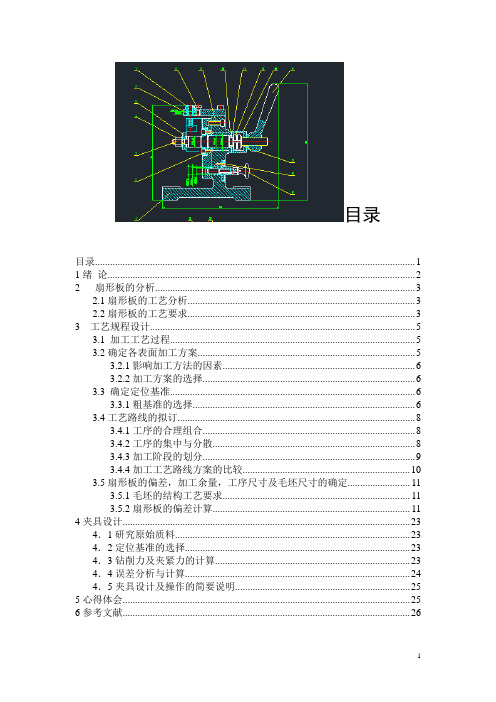

目录目录 (1)1绪论 (2)2 扇形板的分析 (3)2.1扇形板的工艺分析 (3)2.2扇形板的工艺要求 (3)3 工艺规程设计 (5)3.1 加工工艺过程 (5)3.2确定各表面加工方案 (5)3.2.1影响加工方法的因素 (6)3.2.2加工方案的选择 (6)3.3 确定定位基准 (6)3.3.1粗基准的选择 (6)3.4工艺路线的拟订 (8)3.4.1工序的合理组合 (8)3.4.2工序的集中与分散 (8)3.4.3加工阶段的划分 (9)3.4.4加工工艺路线方案的比较 (10)3.5扇形板的偏差，加工余量，工序尺寸及毛坯尺寸的确定 (11)3.5.1毛坯的结构工艺要求 (11)3.5.2扇形板的偏差计算 (11)4夹具设计 (23)4．1研究原始质料 (23)4．2定位基准的选择 (23)4．3钻削力及夹紧力的计算 (23)4．4误差分析与计算 (24)4．5夹具设计及操作的简要说明 (25)5心得体会 (25)6参考文献 (26)1绪论机械设计制造及其夹具设计是我们融会贯通3年所学的知识，将理论与实践相结合，对专业知识的综合运用训练，为我们即将走向自己的工毕业设计打下良好的基础。

机械加工工艺是规定产品或零件机械加工工艺过程和操作方法，是指导生产的重要的技术性文件。

它直接关系到产品的质量、生产率及其加工产品的经济效益，生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现，因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。

在编制工艺时须保证其合理性、科学性、完善性。

而机床夹具是为了保证产品的质量的同时提高生产的效率、改善工人的劳动强度、降低生产成本而在机床上用以装夹工件的一种装置，其作用是使工件相对于机床或刀具有个正确的位置，并在加工过程中保持这个位置不变。

它们的研究对机械工业有着很重要的意义，因此在大批量生产中，常采用专用夹具。

而本次对于扇形板加工工艺及夹具设计的主要任务是：⑴完成扇形板零件加工工艺规程的制定；⑵完成钻孔专用夹具的设计。

毕业设计说明书课题:轴套零件的加工工艺规程及夹具设计专业：班级：姓名：学号：指导老师：陕西国防工业职业技术学院二O一一届毕业设计（论文）任务书专业：数控技术班级：数控姓名：学号：一、设计题目(附图)：轴套零件机械加工工艺规程制订及第25 工序工艺装备设计。

二、设计条件：l、零件图；2、生产批量：中批量生产。

三、设计内容：1、零件图分析：l）、零件图工艺性分析（结构工艺性及技术条件分析）；2）、绘制零件图；2、毛坯选择：1）、毛坯类型；2）、余量确定；3）、毛坯图。

3、机械加工工艺路线确定：1）、加工方案分析及确定；2）、基准的选择；3）、绘制加工工艺流程图（确定定位夹紧方案）。

4、工艺尺寸及其公差确定：1）、基准重合时（工序尺寸关系图绘制）；2）、利用尺寸关系图计算工序尺寸；3）、基准不重合时（绘制尺寸链图）并计算工序尺寸。

5、设备及其工艺装备确定：6、切削用量及工时定额确定：确定每道工序切削用量及工时定额。

7、工艺文件制订：1）、编写工艺设计说明书；2）、填写工艺规程；（工艺过程卡片和工序卡片）8、指定工序机床夹具设计：1）、工序图分析；2）、定位方案确定；3）、定位误差计算；4）、夹具总装图绘制。

9、刀具、量具没计。

（绘制刀具量具工作图）10、某工序数控编程程序设计。

四、上交资料（除资料2使用标准A3手写外，其余电子文稿指导教师审核后，打印上交）1、零件机械加工工艺规程制订设计说明书一份；（按统一格式撰写）2、工艺文件一套（含工艺过程卡片、每一道工序的工序卡片，工序附图）；3、机床夹具设计说明书一份；（按统一格式撰写）4、夹具总装图一张（打印图纸）；零件图两张以上（A4图纸）；5、刀量具设计说明书一份；（按统一格式撰写）6、刀具工作图一张（A4图纸）；量具工作图一张（A4图纸）。

7、数控编程程序说明书五、起止日期：2010年月日一2010年月日(共8周)六、指导教师：七、审核批准：教研室主任：系主任：年月日八、设计评语：九、设计成绩：年月日本文主要介绍轴套零件的机械加工工艺过程，首先通过对该其零件图纸进行分析，再确定其加工工艺，选择合理的设备及工艺装备，并制定出合理的工艺路线，选择合理的刀具、切削用量等，其次设计钻两斜孔的钻孔夹具、专用刀具、专用量具等，最终制定并填写机械加工工艺卡片和机械加工工序卡片。

引言机械制造工艺设计是在我们完成了全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。

这是我们在毕业之前对所学各课程的一次深入的综合性的复习也是一次理论联系实际的训练，因此，它在我们大学生活中占有重要的地位。

通过本次毕业设计，应该得到下述各方面的锻炼：能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。

提高结构设计的能力。

通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。

学会使用手册及图表资料。

掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。

就我个人而言，通过这次设计，基本上掌握了零件机械加工工艺规程的设计，机床专用夹具等工艺装备的设计等。

并学会了使用和查阅各种设计资料、手册、和国家标准等。

最重要的是综合运用所学理论知识，解决现代实际工艺设计问题，巩固和加深了所学到的东西。

并在设计过程中，学到了很多课堂上没有学到的东西。

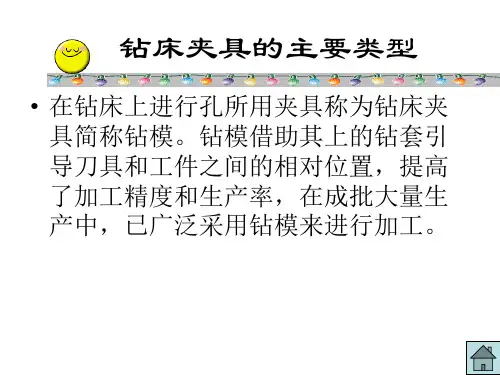

1．机床夹具夹具的定义：夹具是机械制造厂里使用的一种工艺设备，分为机床夹具、焊接夹具、装配夹具及检验夹具等。

各种金属切削机床上用于装夹工件的工艺设备，称为机床夹具，如国床上使用权用的三爪自定心卡盘，铣床上使用使用的平口虎钳等。

相关机床夹具的基本概念：定位：工件在机床上加工时，为保证加工精度和提高生产率，必须使工件在机床上相对刀具占有正确的位置，这个过程称为定位。

夹紧：为克服切削过程中工件受外力的作用而破坏定位，必须对工件施加夹紧力，这个过程称为夹紧。

装夹：定位和加紧综合称为装夹。

机床夹具：完成装夹的工艺设备称为机床夹具。

. 夹具的组成：(1)定位元件或装置(2)夹紧元件或装置(3)刀具导向元件或装置(4)夹具在机床上定位的元件(5)夹具体(6)其它元件或装置. 机床夹具的分类：按应用范围分：（1）通用夹具（三爪、四爪卡盘虎钳、回转工作台。

本科生毕业设计论文题目：轴承座的工艺及钻孔夹具装置设计专业：机械设计制造及其自动化2014 年 06 月毕业任务书一．题目轴承座的工艺及钻孔夹具装置设计二．指导思想和目的要求综合运用所学的基本理论、基本知识和基本技能解决工程实际问题的能力，使学生进一步受到工程设计和科学研究方法的基本训练，培养学生正确运用工程运算和使用技术文献、规格资料的能力；培养学生掌握工艺过程设计和工艺装备设计等的设计方法；培养学生简明精确地表达设计思想的能力-制图、撰写论文与答辩等的能力。

通过毕业设计，使学生初步掌握工程技术的设计能力、解决问题的能力三．主要技术指标1．对轴承座的零件图进行工艺分析并绘制零件图；2．选择毛坯类型；3．编写工艺文件；4．设计钻孔夹具，用AutoCAD绘图，对所设计的专用夹具进行精度分析5．撰写论文。

四．进度和要求第一阶段查阅及消化有关资料 1周第二阶段绘制零件图及选择毛坯类型 1周第三阶段编写工艺文件 3周第四阶段设计钻床夹具 4周第五阶段撰写论文 4周第六阶段评阅、答辩 1周摘要本次毕业设计的题目是轴承座的工艺及钻孔夹具装置设计。

该零件的主要加工表面是平面和孔。

由加工工艺原则可知，保证平面的加工精度比保证孔的加工精度容易。

所以本设计遵循先面后孔的原则。

并将孔和面的加工明确划分成粗加工和精加工阶段以保证加工精度。

根据零件技术要求，编制合理适用的工艺规程，选择合适的机床，设计合理的专用工装夹具，解决加工难点，提高产品质量。

通过本次设计对所学专业课程的理论加以综合并增加生产实践知识，经过实际训练，从而培养和提高个人独立工作的能力。

巩固所学相关课程内容，熟练掌握其设计方法和步骤，为我以后的工作打下坚实的基础。

关键词: 毕业设计，设计说明书，机械加工，工艺规程ABSTRACTThe subject of this graduation project is the bearings part of the process planning and some special fixture design process .Bearing part of the main processing surface is flat and the hole .Known by the principle of processing technology to ensure plane precision than the hole to ensure easy. Therefore,this design follows the principles of the hole after the first plane .And a clear hole and surface processing divided into roughing and finishing stages to ensure accuracy.The bearings part of the process planning according to part size, high precision, the characteristics of complex structure, the preparation of a reasonable application of technical rules, select the appropriate machine tools, special tooling designed to address the processing difficulties, improve product quality. Through this design of the school curriculum to be integrated theoretical and practical knowledge to increase production, through practical training, thereby developing and enhancing the ability of individuals to work independently. Consolidate the relevant course content, master the design method and procedure, and I will work to lay a solid foundation.KEY WORDS: graduation design, design specifications, machining, process planning字典前言毕业设计对我来说是在毕业之前最重要的一门课程，它不仅仅是对我大学四年来所学课程的检查，而且是对我大学四年所学知识的一次综合性的巩固、扩大和深化。
