阀门重要基础知识点阀门是一种常见且重要的流体控制设备，在各个领域中广泛应用。
了解阀门的基础知识点对于工程师、技师和相关专业人员来说是至关重要的。
下面是一些阀门的基础知识点，供大家参考。
1. 阀门的定义和作用：阀门是一种用于控制流体介质（如液体、气体、蒸汽等）流动的装置。
它可以通过打开或关闭来控制流体的通路，以及通过调节流体的流量、压力和方向来实现对流体的控制。
2. 阀门的分类：根据不同的工作原理和结构特点，阀门可以分为多种类型，如闸阀、截止阀、球阀、蝶阀、插板阀等。
每种类型的阀门都有其特定的适用场景和优缺点。
3. 阀门的主要构成部分：阀门通常由阀体、阀盖、阀芯、阀座、密封装置、操作机构等几个主要组成部分构成。
每个部分的设计和制造都对阀门的性能和可靠性有着重要影响。
4. 阀门的工作原理：不同类型的阀门有不同的工作原理，但大部分阀门的工作都是通过阀芯与阀座之间的相对运动来实现的。
例如，旋转阀门通过旋转阀芯控制流体的通断，而截止阀通过阀芯与阀座的接触来实现流体的封闭。
5. 阀门的特性曲线：阀门的特性曲线是指阀门开度与流量之间的关系曲线。
通常分为线性特性、等百分比特性和快开特性。
不同特性曲线的阀门适用于不同的控制需求，工程师需要根据具体情况选择合适的阀门。
6. 阀门的安装和维护：正确的阀门安装和定期的维护保养对于阀门的正常运行和使用寿命至关重要。
安装时需要注意阀门的定位、密封和操作装置的连接，而维护则包括清洗、检修和更换密封件等工作。
以上是阀门的一些基础知识点，掌握了这些基础知识，可以帮助人们更好地了解和应用阀门，确保流体控制系统的稳定性和可靠性。
在实际工程中，为了更好地应对复杂的控制需求，还需要进一步学习和了解阀门的高级知识，如流体力学、流体控制系统设计等。
阀门知识简介完全版篇一：阀门基础知识篇二：阀门知识一阀门的定义：“阀”的定义是在流体系统中，用来控制流体的方向、压力、流量的装置。
阀门是使配管和设备内的介质（液体、气体、粉末）流动或停止、并能控制其流量的装置。
二根据开闭阀门的促进作用相同，阀门的分类方法很多，这里了解以下几种。
1.按作用和用途分类(1)切断阀：切断阀又称闭路阀，其促进作用就是拨打或切断管路中的介质。
切断阀类包含闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。
(2)止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
水泵吸水关的底阀也属于止回阀类。
(3)安全阀：安全阀类的促进作用就是避免管路或装置中的介质压力少于规定数值，从而达至安全维护的目的。
(4)调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等叁数。
(5)分流阀：分流阀类包含各种分配阀和疏水阀等，其促进作用就是分配、拆分或混合管路中的介质。
阀门基本知识介绍、选用及维护阀门及其采用第一章阀门的基础知识第一节阀门的有关基本常识概述：阀门是流体管路的控制装置。
其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运转。
一、阀门的分类：按用途和促进作用可以分成：1截断阀：截断或接通管道介质。
如：闸阀、截止阀、球阀、蝶阀、隔膜阀、旋塞阀。
2止回阀：避免管道中的介质滑液。
3分配阀：改变介质的流向，分配、分离或混合介质的作用。
如分配阀、疏水阀、三通球阀。
4调节阀：调节介质的压力和流量。
例如减压阀、调节阀、节流阀。
5安全阀：防止装置中介质压力超过规定值，提供超压安全保护作用。
二、阀门的基本参数1）阀门的公称通径（dn）2）阀门的公称压力（pn）3）阀门的压力与温度等级：当阀门的工作温度少于公称压力的基准温度时，其最小工作压力必须适当减少。
4）阀门的压力单位换算：根据gb1.1-83规定，原用的kgf／mm2、kgf／cm2废除，转用mpa。
阀门基础知识1. 阀门的定义阀门是控制管路介质（如水、气、油等）流动方向、流量、压力等参数的装置。
通俗地说，阀门就像是管道上的一个“开关”，能够控制管道中介质的流动和停止。
2. 阀门的种类阀门的种类很多，按照不同标准可以分为多个方面。
按照结构分类：截止阀、球阀、蝶阀、止回阀等；按照用途分类：调节阀、隔膜阀、电磁阀、安全阀等；按照材料分类：铸铁阀、不锈钢阀、铜阀等。
3. 阀门的结构组成阀门由阀体、阀瓣、密封圈、传动机构等组成。
阀体是阀门的主体部分，通常由铸铁、铸钢、不锈钢等材料制成；阀瓣是阀门的开闭部分，通常由金属或弹性材料制成；密封圈则用于保证阀门的密封性；传动机构则用于操作阀门的开闭动作，通常有手动、电动、气动等多种形式。
4. 阀门的工作原理阀门的工作原理可简单概括为：通过操作传动机构改变阀瓣的相对位置，从而改变管道中介质的通道断面积，达到控制介质流量、压力等参数的目的。
阀门的工作方式一般有开关两种，也有调节方式。
5. 阀门的安装要点阀门在安装时需要注意以下几个要点：阀门需要避免出现堵死、挤压、拉伸、变形等现象；阀门在安装时需要保证密封性，避免渗漏；阀门在使用过程中需要定期检查，以确保运行正常；阀门需要根据不同介质进行相应的防腐、防蚀处理。
6. 阀门的维护保养为保证阀门稳定运行、延长使用寿命，需要对阀门进行定期维护保养。
具体措施包括：随时保持阀门清洁干燥；定期检查阀门的密封圈、传动机构等部件是否磨损、老化等；定期润滑阀门的传动部件，确保灵活顺畅；在停用时需要避免介质长时间停留在阀门内部，避免腐蚀。
7. 阀门的市场前景随着工业化和城市化的发展，阀门的应用范围越来越广泛，市场需求不断增长。
阀门行业也在不断发展创新，提升产品品质、技术水平和品牌竞争力，未来市场前景十分广阔。
8. 阀门的发展趋势未来阀门的发展趋势主要包括以下几个方面：一是注重节能环保，推广节能型阀门；二是加强技术创新，提高智能化、信息化水平；三是加强国际合作与竞争，提升中国阀门产业在国际市场的影响力。
阀门基本知识阀门是一种用于控制流体（如液体、气体等）的装置。
它在工业生产和民用领域中广泛应用，包括石油化工、电力、冶金、建筑、给排水、暖通、制药等行业。
一、阀门的构造和分类1. 结构：（1）截门阀：由阀体、阀盘、阀杆、活动嵌件等组成，通过旋转阀盘来控制介质的流动。
（2）截止阀：由阀体、阀瓣、阀座、阀杆等组成，通过上下移动阀瓣来控制介质的流动。
（3）调节阀：由阀体、阀帽、阀瓣、阀座、阀杆、活动嵌件等组成，通过调节阀瓣的开度来控制介质的流量。
（4）安全阀：常用于保护设备和管道系统，当压力超过设定值时，通过升降阀芯来释放压力。
（5）减压阀：通过阀芯的调节作用，将高压液体或气体减压到一定压力。
2. 分类：（1）按工作方式：手动阀、电动阀、气动阀、电液控制阀等。
（2）按结构形式：截门阀、截止阀、调节阀、安全阀、减压阀、止回阀等。
（3）按用途：给排水阀、蒸汽阀、煤气阀、油阀、气体阀、液体阀等。
（4）按工作压力：低压阀、中压阀、高压阀、超高压阀等。
二、阀门的工作原理和特点1. 工作原理：阀门是通过改变介质流动通道的截面积，来实现对流体流量、压力、温度等的调控。
当阀门完全打开或关闭时，介质可以自由地流过或被阻断。
而在介于完全打开和关闭之间的调节过程中，通过改变阀门开度，可以实现对介质流量、压力的精确控制。
2. 特点：（1）阀门具有良好的密封性能，可以有效防止介质泄漏。
（2）阀门的控制精度较高，可以根据需要精确控制介质的流量、压力等参数。
（3）阀门的开度调节范围较大，可以灵活地适应不同工况的需要。
（4）阀门结构简单，使用和维护方便，适用于各种介质和工况。
三、阀门的选型和应用1. 选型依据：（1）工作压力和温度：根据介质的工作压力和温度要求选择合适的阀门类型和材质。
（2）介质性质：根据介质的种类（液体、气体、腐蚀性介质等）选择合适的阀门材质。
（3）流量要求：根据介质的流量要求选择合适的阀门开度和通径大小。
（4）使用环境：考虑阀门使用的环境条件（露天、高温、低温、腐蚀等）选择适宜的阀门材质和涂层。

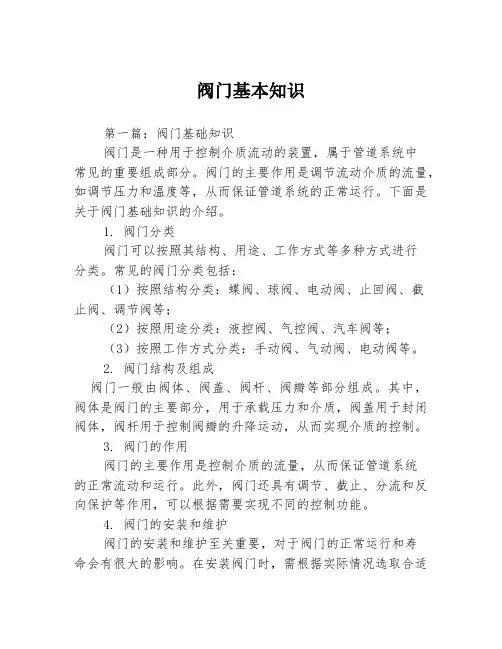

阀门基本知识第一篇：阀门基础知识阀门是一种用于控制介质流动的装置，属于管道系统中常见的重要组成部分。
阀门的主要作用是调节流动介质的流量，如调节压力和温度等，从而保证管道系统的正常运行。
下面是关于阀门基础知识的介绍。
1. 阀门分类阀门可以按照其结构、用途、工作方式等多种方式进行分类。
常见的阀门分类包括：（1）按照结构分类：蝶阀、球阀、电动阀、止回阀、截止阀、调节阀等；（2）按照用途分类：液控阀、气控阀、汽车阀等；（3）按照工作方式分类：手动阀、气动阀、电动阀等。
2. 阀门结构及组成阀门一般由阀体、阀盖、阀杆、阀瓣等部分组成。
其中，阀体是阀门的主要部分，用于承载压力和介质，阀盖用于封闭阀体，阀杆用于控制阀瓣的升降运动，从而实现介质的控制。
3. 阀门的作用阀门的主要作用是控制介质的流量，从而保证管道系统的正常流动和运行。
此外，阀门还具有调节、截止、分流和反向保护等作用，可以根据需要实现不同的控制功能。
4. 阀门的安装和维护阀门的安装和维护至关重要，对于阀门的正常运行和寿命会有很大的影响。
在安装阀门时，需根据实际情况选取合适的位置和安装方式，同时还需要进行定位、调整和固定等操作；在维护阀门时，需要实施定期检查和维修，保证阀门的正常使用和性能。
5. 阀门的选择和应用阀门的选择和应用需要根据实际使用情况进行分析和判断。
在选择阀门时，需考虑介质的属性、温度、压力和流量等因素，根据不同的功能和要求选择合适的阀门类型和型号；在应用阀门时，需要严格按照使用说明和操作规程，确保阀门的正常和安全使用。
以上就是阀门基础知识的介绍，阀门在工业生产和生活中有着广泛的应用，对于管道系统的正常运行和控制具有非常重要的作用。
因此，对于阀门的结构、分类、作用、安装和维护等方面需要进行充分了解，并根据实际需要选用合适的阀门类型和型号，从而保证管道系统的正常流动和运行。
第二篇：阀门维护保养阀门是一种常见的管道控制装置，负责控制介质的流量、压力和温度等参数，保证管道系统的正常运行。

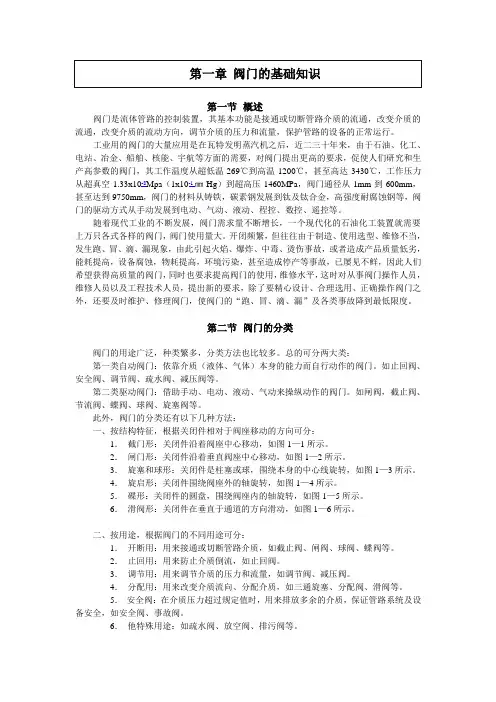

第一章阀门的基础知识第一节概述：阀门是流体管路的控制装置。
其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。
一、阀门的分类：（一）按用途和作用可分为：1 截断阀：截断或接通管道介质。
如：闸阀、截止阀、球阀、蝶阀、隔膜阀、旋塞阀。
2 止回阀：防止管道中的介质倒流。
3 分配阀：改变介质的流向，分配、分离或混合介质的作用。
如分配阀、疏水阀、三通球阀。
4 调节阀：调节介质的压力和流量。
如减压阀、调节阀、节流阀。
5 安全阀：防止装置中介质压力超过规定值，提供超压安全保护作用。
（二）按公称压力分类：1）真空阀：工作压力低于标准大气压。
2）低压阀：公称压力PN≤1.6MPa。
3）中压阀：公称压力PN为2.5～6.4 MPa。
4）高压阀：公称压力PN为10～80.0 MPa。
5）超高压阀：公称压力PN≥100 MPa。
（三）按工作温度分类：1）常温阀：用于介质工作温度-40℃≤t≤120℃2）中温阀：用于介质工作温度120℃＜t≤450℃3）高温阀：用于介质工作温度t＞450℃4）低温阀：用于介质工作温度-100℃≤t≤-40℃5）超低温阀：用于介质工作温度t＜-100℃（四）按连接方法分类：1）螺纹连接阀门：阀体有内或外螺纹，与管道螺纹连接。
2）法兰连接阀门：阀体带有法兰，与管道法兰连接。
3）焊接连接阀门：阀体带有焊接坡口，与管道焊接连接。
4）卡箍连接阀门：阀体带有夹口，与管道夹箍连接。
5）卡套连接阀门：与管道采用卡套连接。
6）对夹连接阀门：用螺栓直接将阀门及两头管道穿夹在一起的连接方式。
二、阀门的基本参数1）公称直径：是指阀门与管道连接处通道名义直径。
DN表示。
2）公称压力：是指阀门的机械强度有关的设计压力。
用PN 表示。
3）阀门的压力与温度等级：当阀门的工作温度超过公称压力的基准温度时，其最大工作压力必须相应降低。
4）阀门的压力单位换算：根据GB1.1-83规定，单位用MPa。
阀门基础知识培训资料doc（一）引言：阀门是工业领域中一种重要的流体控制装置，广泛应用于石油、化工、冶金等领域。
本文档旨在为阀门基础知识的培训提供指导，希望能够帮助读者全面了解阀门的基本概念、结构和工作原理，从而更好地应用和维护阀门设备。
正文：一、阀门的基本概念1. 阀门的定义与分类2. 阀门的主要组成部分3. 阀门的标准与规范4. 阀门的常见术语解析5. 阀门的选择与安装原则二、阀门的结构与材质1. 阀体和阀盖的结构与材质选择2. 阀门杆和阀门座的设计与制造3. 阀门密封面的形式与材质4. 阀门传动装置的类型与选择5. 阀门附件的种类与功能三、阀门的工作原理1. 阀门的开启与关闭原理2. 阀门的流体控制原理3. 阀门的密封性能分析4. 阀门的可靠性与安全性考虑5. 阀门的特殊工况处理方法四、阀门的维护与保养1. 阀门的日常检查与维护2. 阀门故障分析与排除方法3. 阀门的润滑与密封处理4. 阀门的清洗与防腐措施5. 阀门的性能测试与定期检验五、阀门的应用与发展趋势1. 阀门在石油工业中的应用2. 阀门在化工工业中的应用3. 阀门在冶金工业中的应用4. 阀门在能源工业中的应用5. 阀门行业的发展趋势与展望总结：通过对阀门的基础知识进行系统的概述与阐述，本文旨在提供一份全面的阀门培训资料。
通过了解阀门的基本概念、结构和工作原理，以及掌握阀门的选择、安装和维护等技能，读者将能够更好地应用和管理阀门设备，提高工作效率和安全性。
随着工业的不断发展，阀门行业也面临着新的挑战和机遇，掌握阀门的最新发展趋势，对于读者未来的职业发展也具有重要意义。
第一节概述阀门是流体管路的控制装置，其基本功能是接通或切断管路介质的流通，改变介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路的设备的正常运行。
工业用的阀门的大量应用是在瓦特发明蒸汽机之后，近二三十年来，由于石油、化工、电站、冶金、船舶、核能、宇航等方面的需要，对阀门提出更高的要求，促使人们研究和生产高参数的阀门，其工作温度从超低温-269℃到高温1200℃，甚至高达3430℃，工作压力从超真空1.33x10-8Mpa（1x10-1㎜Hg）到超高压1460MPa，阀门通径从1mm到600mm，甚至达到9750mm，阀门的材料从铸铁，碳素钢发展到钛及钛合金，高强度耐腐蚀钢等，阀门的驱动方式从手动发展到电动、气动、液动、程控、数控、遥控等。
随着现代工业的不断发展，阀门需求量不断增长，一个现代化的石油化工装置就需要上万只各式各样的阀门，阀门使用量大。
开闭频繁，但往往由于制造、使用选型、维修不当，发生跑、冒、滴、漏现象，由此引起火焰、爆炸、中毒、烫伤事故，或者造成产品质量低劣，能耗提高，设备腐蚀，物耗提高，环境污染，甚至造成停产等事故，已屡见不鲜，因此人们希望获得高质量的阀门，同时也要求提高阀门的使用，维修水平，这时对从事阀门操作人员，维修人员以及工程技术人员，提出新的要求，除了要精心设计、合理选用、正确操作阀门之外，还要及时维护、修理阀门，使阀门的“跑、冒、滴、漏”及各类事故降到最低限度。
第二节阀门的分类阀门的用途广泛，种类繁多，分类方法也比较多。
总的可分两大类：第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。
如止回阀、安全阀、调节阀、疏水阀、减压阀等。
第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。
如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。
此外，阀门的分类还有以下几种方法：一、按结构特征，根据关闭件相对于阀座移动的方向可分：1．截门形：关闭件沿着阀座中心移动，如图1—1所示。
阀门基础知识阀门基础知识⼀、阀门的概况阀门在国民经济中⽆所不有，它与⽣产、建设、国防和⼈民⽣活都有着密切关系。
⽐如在⽯油、天然⽓、煤炭、矿⼭的开采、提炼和输送；化⼯、医药、轻⼯、造纸、⾷品的加⼯；⽔电、⽕电、核电的电⼒系统；农业灌溉；冶⾦系统；城市和⼯业企业的给排⽔，供热、供⽓、排污系统；船舶、车辆、航天、国防系统；各种运动机械的流体系统等等均离不开阀门产品。
阀门安装在各种管路系统中，作为⼀种管路附件，主要⽤来控制流体的压⼒、流量和流向，⽐如截断、调节、⽌回、分流、安全、减压等。
实际上由于流体的压⼒、温度、流量及化学物理性质不同，对流体系统控制要求和使⽤要求也不同。
正是由于阀门的特殊性，也决定了阀门的复杂性，所以阀门的种类和数量之⼤是任何⼀种机械产品⽆法⽐拟的。
为了对阀门有⼀个系统、概况的了解，下⾯对⼏个基本知识阐述如下：⼀）、阀门的分类阀门的种类繁多，国内外对阀门的分类⽅法也很多，为了掌握阀门的类别，⽬前国内外最常⽤的分类⽅法是按⼯作原理、作⽤、按结构不同来划分。
即将阀门分为：闸阀、截⽌阀、⽌回阀、球阀、蝶阀、旋塞阀、隔膜阀、安全阀、疏⽔阀、节流阀、减压阀和调节阀。
在此基础上，每种阀门⼜因连接⽅式、压⼒、温度、⼝径、介质、驱动⽅式等参数的不同⽽派⽣出不同的结构。
⼆）、阀门具备的基本性能阀门具备的最基本性能是强度，其次是针对不同的阀类应具备密封功能、调节功能、动作性能（如安全阀、疏⽔阀的起跳性能，减压阀的动作灵敏性等）和流通性能（如阀门的流量、流阻性能等）。
三）阀门的结构组成对任何⼀种阀门，不管其结构如何复杂，基本上可概括为以下⼏部分组成：1）、承压件：如阀体、阀盖等零件；2）、关闭件：如闸板、阀瓣、球体等零件；3）、密封件：如密封副、法兰间、圆柱⾯间的密封零件；4）、运动机构：如使关闭件达到需要动作的螺旋传动，往复运动，凸轮传动等；5）、驱动装置：驱动阀门关闭件运动的电动、⽓动、液动、电液联动、⽓液联动、齿轮传动、⼿轮传动等装置；6）、紧固件：将阀门零件连接在⼀起的螺栓、螺母等零件。
阀门基础知识培训完整版doc（一）引言概述：阀门是管道系统中常用的一种控制装置，用于控制介质的流量、压力、方向和流速。
为了使大家更好地理解和应用阀门，我们准备了一份完整版的阀门基础知识培训文档。
本文档将从五个大点入手，逐步介绍阀门的相关知识，帮助大家全面了解阀门的基本原理和功能。
一、阀门的分类与结构1. 根据阀门的工作原理进行分类a. 手动操作阀门b. 自动操作阀门c. 液压控制阀门d. 气动控制阀门2. 根据阀门的结构特点进行分类a. 直通阀b. 截止阀c. 止回阀d. 调节阀e. 安全阀3. 阀门的常用材料a. 铸铁b. 不锈钢c. 铜合金d. 塑料e. 碳钢4. 阀门的主要部件及其功能a. 阀体b. 阀盖c. 阀瓣d. 阀座e. 传动装置5. 阀门常见故障及处理方法a. 泄漏b. 耐压性能降低c. 操作不灵活d. 寿命缩短e. 渗漏等二、阀门的工作原理与原则1. 阀门的主要工作原理a. 管道介质压力作用b. 阀瓣运动原理c. 阀门密封原理2. 阀门的操作原则a. 手动操作原则b. 自动操作原则c. 液压控制原则d. 气动控制原则3. 阀门的使用限制和注意事项a. 温度限制b. 压力限制c. 介质限制4. 阀门的特殊应用a. 特殊工况下的阀门选择b. 高压、高温条件下的阀门应用c. 腐蚀性介质的阀门材料选择d. 高粘度流体的阀门控制原则5. 阀门的维护与保养a. 定期检查与保养b. 清洗和润滑c. 阀门存放和运输注意事项d. 涂料和涂层的修复三、阀门的选型与安装1. 阀门选型的方法和依据a. 工作压力和温度b. 流体流量和速度c. 介质性质和粘度d. 压力损失和流态特性2. 阀门安装的基本要求a. 安装位置的选择b. 安装方向和流向标识c. 安全阀和泄压装置的设置d. 阀门密封面和管路对齐3. 阀门安装注意事项a. 阀门与管路的连接方式b. 支承和吊挂装置的设计和安装c. 阀门的密封性能测试d. 阀杆和传动装置的调整和校正4. 阀门安装的常见问题及解决方法a. 操作不灵活b. 泄漏c. 串漏d. 噪音过大e. 扭矩不足5. 阀门的调试与验收a. 阀门的打磨和润滑b. 阀门的开合试验c. 阀门的密封性能测试d. 阀门的操作性能验收四、阀门的维修与更换1. 阀门的常见维修操作a. 清洗与润滑b. 阀座研磨和修复c. 阀杆和传动装置的维修d. 阀门密封件的更换2. 阀门的维修工具和设备a. 清洗工具b. 研磨工具c. 润滑工具d. 拆装工具3. 阀门维修的注意事项a. 安全操作规范b. 阀门零件的拆装顺序c. 阀门维修记录和备件管理d. 维修后的阀门试验4. 阀门维修的故障常见原因及处理办法a. 密封面磨损b. 阀杆弯曲或断裂c. 传动装置失灵d. 传动装置漏油e. 阀座和阀瓣接触不紧密5. 阀门的更换和报废a. 阀门更换的条件和方法b. 阀门报废的判定标准c. 阀门报废后的处理总结：本文档详细介绍了阀门的基础知识，包括阀门的分类与结构、工作原理与原则、选型与安装、维修与更换等方面的内容。
