51单片机教程：单片机逻辑与或异或指令详解

51单片机逻辑运算类指令
51单片机逻辑运算类指令
对累加器A 的逻辑操作：
CLR A ;将A 中的值清0，单周期单字节指令，与MOV A，#00H 效果相同。

CPL A ;将A 中的值按位取反
RL A ;将A 中的值逻辑左移
RLC A ;将A 中的值加上进位位进行逻辑左移
RR A ;将A 中的值进行逻辑右移
RRC A ;将A 中的值加上进位位进行逻辑右移
SWAP A ;将A 中的值高、低4 位交换。

例：(A)=73H，则执行CPL A，这样进行：
73H 化为二进制为01110011，
逐位取反即为10001100，也就是8CH。

RL A 是将(A)中的值的第7 位送到第0 位，第0 位送1 位，依次类推。

例：A 中的值为68H，执行RL A。

68H 化为二进制为01101000，按上图进行移动。

01101000 化为11010000，即D0H。

RLC A，是将(A)中的值带上进位位(C)进行移位。

例：A 中的值为68H，C 中的值为1，则执行RLC A
1 01101000 后，结果是0 11010001，也就是C 进位位的值变成了0，而(A)则变成了D1H。

RR A 和RRC A 就不多谈了，请大家参考上面两个例子自行练习吧。

SWAP A，是将A 中的值的高、低4 位进行交换。

例：(A)=39H，则执行SWAP A 之后，A 中的值就是93H。

怎么正好是这么。

51单片机指令单片机，这个在电子世界中扮演着重要角色的小家伙，其功能的实现离不开各种指令的指挥。

51 单片机作为经典的单片机类型，拥有丰富的指令集，这些指令就像是单片机的“语言”，告诉它该如何完成各种任务。

51 单片机的指令可以分为数据传送指令、算术运算指令、逻辑运算指令、控制转移指令和位操作指令等几大类。

数据传送指令是单片机中最常用的指令之一。

比如说“MOV A,50H”，这条指令的作用就是把十六进制数 50H 传送到累加器 A 中。

再比如“MOV R0, A”，它把累加器 A 的内容传送到寄存器 R0 中。

通过这些数据传送指令，我们可以在单片机内部的各个存储单元之间轻松地搬移数据，为后续的运算和操作做好准备。

算术运算指令则负责完成加、减、乘、除等基本的数学运算。

以加法指令“ADD A, R1”为例，它将累加器 A 的值和寄存器 R1 的值相加，结果存放在累加器 A 中。

减法指令“SUBB A, 10H”则是从累加器 A 的值中减去十六进制数 10H，并考虑借位情况。

这些算术运算指令在处理数值计算、数据调整等方面发挥着重要作用。

逻辑运算指令用于对数据进行与、或、异或等逻辑操作。

像“ANL A, R2”就是将累加器 A 的值和寄存器 R2 的值进行按位与运算，结果存放在累加器 A 中。

“ORL A, 80H”则是将累加器 A 的值和十六进制数80H 进行按位或运算。

逻辑运算指令在数据处理、条件判断等场景中常常被用到。

控制转移指令是改变程序执行流程的关键。

比如“JZ label”，如果累加器 A 的值为 0，则程序跳转到指定的 label 处执行；“CJNE A, 50H, label”，如果累加器A 的值不等于十六进制数50H，就跳转到label 处。

通过这些控制转移指令，我们可以根据不同的条件让程序有选择地执行不同的代码段，实现复杂的逻辑控制。

位操作指令是 51 单片机的一大特色。

“SETB bit”可以将指定的位设置为 1，“CLR bit”则将其清零。

51单片机汇编指令及伪指令小结51单片机汇编指令及伪指令小结51单片机是一种广泛应用的基于汇编语言的微控制器。

它的汇编指令集非常丰富，包括了基本的数据处理、逻辑运算、分支跳转、数据存储和输入输出等指令。

汇编指令的灵活运用可以实现各种复杂的功能，因此掌握51单片机的汇编指令是开发嵌入式系统的重要基础。

1. 基本数据处理指令51单片机汇编指令集包括了一系列基本的数据处理指令，如加法(add)、减法(sub)、乘法(mul)、除法(div)等。

这些指令用于实现对数据的基本运算操作。

2. 逻辑运算指令逻辑运算指令用于实现各种逻辑运算，如与(and)、或(or)、非(not)、异或(xor)等。

这些指令通常用于处理数据的开关控制、状态判断等功能。

3. 分支跳转指令分支跳转指令用于实现程序的流程控制。

常用的分支跳转指令包括无条件跳转(jmp)、条件跳转(jz、jnz、jc、jnc等)、循环跳转(loop)等。

这些指令可以根据条件和需求设置程序的执行流程，实现各种循环、分支等功能。

4. 数据存储指令数据存储指令用于实现数据的存储和加载操作。

常用的存储指令包括将数据存储到寄存器或内存中(mov)、将数据从寄存器或内存中加载(ld)等。

这些指令通过对数据的存储和加载，实现对数据的读写操作。

5. 输入输出指令输入输出指令用于实现与外设的数据通信。

常用的输入输出指令包括从端口输入(instr)、输出到端口(outstr)等。

这些指令通过与外部设备的数据交互，实现嵌入式系统与外设的连接。

除了以上的基本指令外，51单片机还提供了一些伪指令，用于程序的组织和调试。

这些伪指令包括宏指令、条件编译指令、调试指令等。

1. 宏指令宏指令是一种通过宏展开的方式来扩展汇编代码的指令。

它通过提前定义一些宏，并在代码中使用这些宏来生成更复杂的汇编代码。

宏指令的好处是可以简化代码的书写，使得程序的逻辑更清晰。

2. 条件编译指令条件编译指令用于根据编译时的条件来选择性地编译代码。

51单片机指令总结51单片机是一种经典的单片机型号，由英特尔公司推出。

它是一种基于哈佛结构的8位单片机，具有强大的功能与广泛的应用领域，包括嵌入式系统、自动控制、仪器仪表、通信等等。

51单片机的指令集是其核心功能之一，本文将对51单片机的指令进行详细总结。

1.数据传送指令：用于数据在寄存器之间的传递，包括MOV、XCH、PUSH、POP等指令。

MOV指令用于将数据从一个寄存器传送到另一个寄存器，XCH指令用于交换两个寄存器的值，PUSH和POP指令用于将数据从寄存器压入堆栈或从堆栈弹出。

2.算术指令：用于进行算数运算，包括ADD、SUB、MUL、DIV等指令。

ADD指令用于两个操作数相加，SUB指令用于两个操作数相减，MUL指令用于两个操作数相乘，DIV指令用于两个操作数相除。

3.逻辑指令：用于进行逻辑运算，包括AND、OR、XOR、NOT等指令。

AND指令用于进行按位与运算，OR指令用于进行按位或运算，XOR指令用于进行按位异或运算，NOT指令用于进行按位非运算。

4.跳转指令：用于控制程序的跳转，包括JMP、JZ、JC、DJNZ等指令。

JMP指令用于无条件跳转到指定地址，JZ指令用于如果结果为零则跳转，JC指令用于如果进位标志位为1则跳转，DJNZ指令用于如果结果不为零则跳转。

5.输入输出指令：用于与外部设备进行数据的输入与输出，包括IN、OUT指令。

IN指令用于从指定的端口读取一个字节数据，OUT指令用于向指定的端口写入一个字节数据。

6.中断指令：用于处理中断事件，包括EI、DI、INT等指令。

EI指令用于使能中断，DI指令用于禁止中断，INT指令用于产生软件中断。

7.位操作指令：用于对特定位进行操作，包括SETB、CLR、CPL、RL、RR等指令。

SETB指令用于将指定位设置为1，CLR指令用于将指定位清零，CPL指令用于对指定位进行取反操作，RL指令用于循环左移操作，RR指令用于循环右移操作。

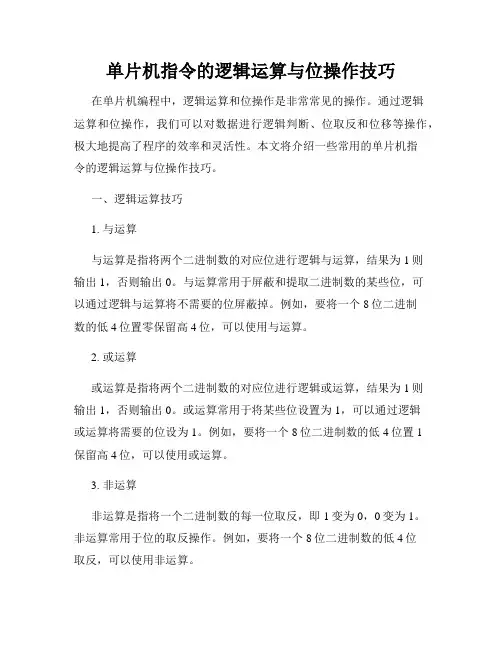

单片机指令的逻辑运算与位操作技巧在单片机编程中，逻辑运算和位操作是非常常见的操作。

通过逻辑运算和位操作，我们可以对数据进行逻辑判断、位取反和位移等操作，极大地提高了程序的效率和灵活性。

本文将介绍一些常用的单片机指令的逻辑运算与位操作技巧。

一、逻辑运算技巧1. 与运算与运算是指将两个二进制数的对应位进行逻辑与运算，结果为1则输出1，否则输出0。

与运算常用于屏蔽和提取二进制数的某些位，可以通过逻辑与运算将不需要的位屏蔽掉。

例如，要将一个8位二进制数的低4位置零保留高4位，可以使用与运算。

2. 或运算或运算是指将两个二进制数的对应位进行逻辑或运算，结果为1则输出1，否则输出0。

或运算常用于将某些位设置为1，可以通过逻辑或运算将需要的位设为1。

例如，要将一个8位二进制数的低4位置1保留高4位，可以使用或运算。

3. 非运算非运算是指将一个二进制数的每一位取反，即1变为0，0变为1。

非运算常用于位的取反操作。

例如，要将一个8位二进制数的低4位取反，可以使用非运算。

4. 异或运算异或运算是指将两个二进制数的对应位进行逻辑异或运算，结果为1则输出1，否则输出0。

异或运算常用于判断两个二进制数的对应位是否相同。

例如，可以通过异或运算判断一个8位二进制数的低4位是否全为0。

二、位操作技巧1. 位取反位取反是指将一个二进制数的某些位取反，可以使用逻辑非运算实现。

位取反常用于将某些位翻转，即1变为0，0变为1。

例如，要将一个8位二进制数的低4位取反，可以使用位取反操作。

2. 位与操作位与操作是指将两个二进制数的对应位进行逻辑与运算，结果为1则输出1，否则输出0。

位与操作常用于屏蔽和提取二进制数的某些位。

例如，要提取一个8位二进制数的低4位，可以使用位与操作。

3. 位或操作位或操作是指将两个二进制数的对应位进行逻辑或运算，结果为1则输出1，否则输出0。

位或操作常用于将某些位设置为1。

例如，要将一个8位二进制数的低4位设置为1，可以使用位或操作。

Keil C51中的异或运算1. 引言在Keil C51开发环境中，异或运算是一种常见的位运算，它在嵌入式系统开发中具有重要的应用。

本文将从基础概念、实际应用和个人观点等方面全面评估Keil C51中的异或运算，并撰写一篇有价值的文章，以便读者能全面、深刻地理解这一主题。

2. 基础概念1) 异或运算的定义异或运算，也称为“异或操作”，是一种逻辑运算符，通常用符号“^”表示。

它的基本原理是：两个操作数的对应位相同则结果为0，不同则结果为1。

a ^ b的结果是c，其中a、b、c均为二进制数。

2) 异或运算的特性在计算机系统中，异或运算具有以下特性：- 交换律：a ^ b = b ^ a- 结合律：(a ^ b) ^ c = a ^ (b ^ c)- 对称性：a ^ b ^ b = a3) Keil C51中的异或运算符在Keil C51中，异或运算符“^”用于执行异或运算，可用于位操作和条件判断。

它与其他位运算符（如与“&”和或“|”）具有相似的语法和优先级。

3. 实际应用1) 位操作在嵌入式系统开发中，异或运算常用于对某些位进行修改或切换。

可以使用异或运算清除某个特定位的值，或者将某个特定位的值置为1。

2) 条件判断异或运算还可用于条件判断，例如判定两个变量的值是否相等。

通过a ^ b == 0来实现，若结果为真，则a与b相等；若结果为假，则a与b不等。

4. 个人观点和理解在实际开发中，我发现异或运算在嵌入式系统中有着广泛的应用。

它不仅可以简化位操作的步骤，还可以提高代码的可读性和效率。

我认为在Keil C51开发中，熟练掌握异或运算是非常重要的。

5. 总结和回顾通过对Keil C51中的异或运算进行全面评估，我们了解了其基础概念、实际应用和个人观点等内容。

异或运算作为一种重要的位运算，在嵌入式系统开发中具有广泛的应用，对于提高代码的效率和可读性具有重要意义。

总体而言，异或运算作为一种重要的逻辑运算符，在Keil C51开发中具有非常重要的地位。

常见51单片机指令及详解1. 简介单片机是一种集成电路，具备处理和控制功能。

51单片机是指Intel公司推出的一系列8位单片机，常用于嵌入式系统和物联网设备。

本文将介绍一些常见的51单片机指令，并对其进行详解。

2. 数据传送指令2.1 MOV指令MOV指令用于将数据从一个寄存器或内存位置传送到另一个寄存器或内存位置。

例如：MOV A, #10 ;将立即数10传送给累加器AMOV R0, R1 ;将寄存器R1的值传送给R02.2 XCH指令XCH指令用于交换两个寄存器或内存位置中的数据。

例如：XCH A, B ;交换累加器A和B的值3. 算术运算指令3.1 ADD指令ADD指令用于将两个操作数相加，并将结果保存在累加器中。

例如：ADD A, B ;将累加器A和寄存器B的值相加，结果存储在A中3.2 SUBB指令SUBB指令用于将第二个操作数的补码与累加器的值相减，并将结果存储在累加器中。

例如：SUBB A, B ;将B的补码与累加器A的值相减，结果存储在A中4. 逻辑运算指令4.1 ANL指令ANL指令用于对两个操作数进行按位与运算，并将结果存储在目的操作数中。

例如：ANL A, B ;将累加器A和寄存器B的值按位与，结果存储在A 中4.2 ORL指令ORL指令用于对两个操作数进行按位或运算，并将结果存储在目的操作数中。

例如：ORL A, B ;将累加器A和寄存器B的值按位或，结果存储在A 中5. 跳转指令5.1 JMP指令JMP指令用于无条件跳转至指定的目标地址。

例如：JMP 2000H ;跳转至内存地址2000H处执行指令5.2 JZ指令JZ指令用于在累加器为零时跳转至指定的目标地址。

例如：JZ 3000H ;当累加器为零时，跳转至内存地址3000H处执行指令6. 输入输出指令6.1 IN指令IN指令用于将外部设备的数据输入到累加器或指定的寄存器中。

例如：IN A, P1 ;将P1端口的数据输入到累加器A中6.2 OUT指令OUT指令用于将累加器或指定的寄存器中的数据输出到外部设备。

keil c51中的异或运算摘要：一、Keil C51 编译器简介二、异或运算的概念与性质三、异或运算在Keil C51 中的实现四、异或运算在实际应用中的例子五、总结正文：Keil C51 是一款广泛应用于嵌入式系统的C 语言编译器，它为51 系列单片机提供了高效、可靠的开发环境。

在Keil C51 中，异或运算是一种基本的逻辑运算，被广泛应用于各种数字电路和算法的实现。

异或运算，又称异或逻辑，是一种根据异或关系进行逻辑运算的电路。

它的运算规则是：对于任意的两个二进制数A 和B，A 异或B 的结果为A 与B 按位异或的结果。

换句话说，如果A 和B 的对应位相同，则异或结果为0，否则为1。

在Keil C51 中，异或运算可以通过位运算符`^` 实现。

例如，假设我们有两个8 位的二进制数A 和B，可以使用如下代码实现异或运算：```cunsigned char A = 0x12;unsigned char B = 0x34;unsigned char result = A ^ B;上述代码中，`A ^ B` 表示A 与B 的异或运算，结果赋值给result。

需要注意的是，Keil C51 中的位运算符`^` 不仅可以用于单个字节，还可以用于多个字节，例如16 位和32 位等。

在实际应用中，异或运算常用于实现加密、校验等功能。

例如，在CRC （循环冗余校验）算法中，异或运算被用于计算校验码，以确保数据在传输过程中的正确性。

下面是一个简单的CRC16 算法的例子：```cunsigned short crc16(unsigned short data, int length) {unsigned short crc = 0xFFFF;for (int i = 0; i < length; i++) {crc ^= (unsigned short)data;for (int j = 0; j < 8; j++) {if ((crc & 0x0001) != 0) {crc = (crc >> 1) ^ 0xA001;} else {crc >>= 1;}}}return crc;}在这个例子中，`crc16` 函数接受一个16 位数据和一个字节长度，计算出对应的CRC16 校验码。

单片机指令的逻辑运算与位操作在单片机的程序设计中，逻辑运算和位操作是非常重要的操作。

通过逻辑运算和位操作，我们可以对数据进行精确的控制和处理。

本文将讨论单片机指令中的逻辑运算和位操作，并探讨其在实际应用中的一些案例。

一、逻辑运算在单片机指令中，逻辑运算主要通过与、或、非等运算符进行。

这些运算符可以对变量的二进制数进行逻辑运算，从而得到相应的结果。

逻辑运算在控制程序的执行流程、判断条件等方面起到了至关重要的作用。

逻辑与运算逻辑与运算符用符号“&”表示，它可以将两个数的二进制数进行与运算，并返回结果。

例如，如果我们有两个8位的二进制数A和B，在执行A & B运算后，将得到一个新的8位二进制数，其中每一位的值为A和B对应位的与运算结果。

逻辑或运算逻辑或运算符用符号“|”表示，它可以将两个数的二进制数进行或运算，并返回结果。

与逻辑与运算类似，逻辑或运算也会生成一个新的二进制数，其中每一位的值为两个操作数对应位的或运算结果。

逻辑非运算逻辑非运算符用符号“~”表示，它可以将一个数的二进制数进行非运算，并返回结果。

逻辑非运算会翻转每一位的值，即0变为1，1变为0。

二、位操作位操作是指对一个变量的二进制位进行特定操作的方法。

与逻辑运算类似，位操作在单片机程序设计中起到了至关重要的作用。

位与操作位与操作用符号“&”表示，它可以将两个数的二进制数进行位与运算，并返回结果。

与逻辑与运算类似，位与操作也会生成一个新的二进制数，其中每一位的值为两个操作数对应位的与运算结果。

位或操作位或操作用符号“|”表示，它可以将两个数的二进制数进行位或运算，并返回结果。

与逻辑或运算类似，位或操作也会生成一个新的二进制数，其中每一位的值为两个操作数对应位的或运算结果。

位非操作位非操作用符号“~”表示，它可以将一个数的二进制数进行位非运算，并返回结果。

位非操作会翻转每一位的值。

三、举例说明假设我们有一个8位的单片机，其中有两个变量A和B。

51单片机指令系统：逻辑运算及移位（7）51单片机指令系统：逻辑运算及移位（7）第二十五课：逻辑运算及移位指令分析逻辑运算和移位指令共有25条，有与、或、异或、求反、左右移位、清0等逻辑操作，有直接、寄存器和寄存器间址等寻址方式。

这类指令一般不影响程序状态字（PSW）标志。

[1]. 循环移位指令（4条）这4条指令的作用是将累加器中的内容循环左或右移一位，后两条指令是连同进位位CY一起移位。

RL A ;累加器A中的内容左移一位RR A ;累加器A中的内容右移一位RLC A ;累加器A中的内容连同进位位CY左移一位RRC A ;累加器A中的内容连同进位位CY右移一位[2]. 累加器半字节交换指令（1条）这条指令是将累加器中的内容高低半字节互换，这在上一节中内容已有介绍。

SWAP A ; 累加器中的内容高低半字节互换[3]. 求反指令（1条）这条指令将累加器中的内容按位取反。

CPL A ; 累加器中的内容按位取反[4]. 清零指令（1条）这条指令将累加器中的内容清0。

CLR A ; 0→（A），累加器中的内容清0[5]. 逻辑与操作指令（6条）这组指令的作用是将两个单元中的内容执行逻辑与操作。

如果直接地址是I/O地址，则为“读—修改—写”操作。

ANL A,data ;累加器A中的内容和直接地址单元中的内容执行与逻辑操作。

结果存在寄存器A中。

ANL data,#data ;直接地址单元中的内容和立即数执行与逻辑操作。

结果存在直接地址单元中。

ANL A,#data ;累加器A的内容和立即数执行与逻辑操作。

结果存在累加器A中。

ANL A,Rn ;累加器A的内容和寄存器Rn中的内容执行与逻辑操作。

结果存在累加器A中。

ANL data,A ;直接地址单元中的内容和累加器A的内容执行与逻辑操作。

结果存在直接地址单元中。

ANL A,@Ri ;累加器A的内容和工作寄存器Ri指向的地址单元中的内容执行与逻辑操作。

结果存在累加器A中。

51单片机汇编指令总结数据传输指令一.片内ram数据传输指令1.以累加器a为目的操作数的指令：mova,rnmova,directmova,@rimova,#data2.以寄存器rn为目的操作数的指令：movrn,amovrn，directmovrn，data3.以轻易地址为目的操作数的指令：movdirect，amovdirect，rnmovdirect1，derect2movdirect，@rimovdirect，#data4.间接地址为目的操作数的指令：mov@ri，amov@ri，directmov@ri，#data5.十六位数据传送指令：movdptr,#data16二.累加器a与片外ram数据传输指令：movxa，@rimovxa,@dptrmovx@ri，amovx@dptr，a三.换算串行：movca，@a+dptr（先pc←（pc）+1，后a←（（a）+（dptr）））+movca，@a+pc（先pc←(pc)+1，后a←（（a）+（pc）））四.互换指令：1.字节交换指令：xcha，rnxcha，directxcha，@ri2.半字节交换指令：xchda，@ri3.累加器半字节交换指令：swapa五.栈操作指令：1.push（入栈指令）pushdirect2.pop（出栈指令）popdirect算术运算指令：一.乘法加法指令：1.加法指令：adda，rnadda，directadda，@riadda，#data2.拎位次乘法指令：addca，rna←(a)+(rn)+cyaddca，directa←(a)+(direct)+cyaddca，@ria←（a）+((ri))+cyaddca，#dataa←(a)+(data)+cy3.带借位减法指令：subba，rna←(a)-cy-(rn)subba，directa←(a)-cy-(direct)subba，@ria←(a)-cy-((ri))subba，#dataa←(a)-cy-#data二.乘法乘法指令：1.乘法指令：mulabba←(a)×(b)高字节放到b中，低字节放到a中2.乘法指令：divaba←(a)÷(b)的商,(b)←(a)÷(b)的余数三.加1减1指令：1.提1指令：incaa←(a)+1incrnrn←(rn)+1incdirectdirect←(direct)+1inc@ri(ri)←((ri))+1incdptrdptr←(dptr)+12.减至1指令：decadecrndecdirectdec@ri四.十进制调制指令：daa调整累加器a的内容为bcd码逻辑操作方式指令：一.逻辑与、或、异或指令：1.逻辑与指令：anla，rnanla，directanla，@rianla，#data2.逻辑或这而令：orla，rnorla，directorla，@riorla，#dataorldirect，aorldirect，#data3.逻辑异或指令：xrla，rnxrla，directxrla，@rixrla，#dataxrldirect，axrldirect，#data二.清零、row指令：1.累加器a清零指令：crla2.累加器arow指令：cpla三.循环位移指令：1.累加器a循环左移指令：rla2.累加器a循环右移指令：rra3.累加器a连同进位位循环左移指令：rlca4.累加器a连同进位位循环右移指令：rrca控制转移指令：一.无条件迁移指令：1.绝对转移指令：ajmpaddr11（先pc+2，然后将addr11的高十位托付给pc，pc的高六位维持不变）2.长转移指令：ljmpaddr16（用addr16的值替代pc的值）3.相对迁移（长迁移）指令：sjmprel（带符号的偏移字节数）（pc+2，再加rel赋值给pc）4.间接转移指令：jmp@a+dptr(a)+(dptr)→(pc)二.条件转移指令：1.累加器判零迁移指令：jzrel先pc+2；后判断，a为0时转移，pc+rel赋值给pc；否则顺序继续执行jnzrel先pc+2，后判断，a不为0时转移，pc+rel赋值给pc；否则顺序执行2.比较转移指令：cjne目的操作数，源操作数，relcjnea，direct，rel先pc+3传回pc,再比较目的操作数和原操作数cjnea，#data，rel目>源时，程序转移，pc+rel传回pc且cy=0cjnern，#data，rel目=源时，程序顺序执行cjne@ri，#data，rel目djnzrn，rel先pc\\+2，rn-1，当rn为0时程序顺序继续执行，否则pc+rel传到pcdjnzdirect，rel先pc+3，direct-1，direct为0时程序顺序继续执行，否则pc+rel传到pc二.子程序调用、返回指令：1.绝对调用指令acall:acalladdr11先pc+2，sp+1将pc的低八位存入sp；sp+1，将pc的高八位取走sp。

51单片机或命令的用法51单片机是一种常见的微控制器，广泛应用于各种嵌入式系统中。

以下是51单片机常用指令的用法：1、数据传输指令数据传输指令主要用于在寄存器、内存单元和输入/输出端口之间进行数据传输。

MOV：将源操作数传送到目标操作数。

MOV A, #data：将8位立即数data传送到累加器A中。

MOV R0, R2：将寄存器R2的值传送到寄存器R0中。

MOV @R0, A：将累加器A的值传送到R0所指定的存储单元中。

MOV DPTR, #data：将16位立即数data传送到数据指针DPTR寄存器中。

2、算术指令算术指令主要用于对两个操作数进行算术运算，并将结果存储在目标操作数中。

ADD：将两个操作数相加，并将结果存储在目标操作数中。

ADD A, R1：将累加器A与R1的值相加，将结果存入累加器A中。

ADD A, #data：将累加器A与8位立即数data相加，将结果存入累加器A中。

ADDC：在相加时，将进位标志位C的状态自动加到结果的最低有效位上。

ADDC A, R2：将累加器A与R2的值以及进位标志位C相加，将结果存入累加器A中。

3、控制转移指令控制转移指令主要用于实现程序的跳转和流程控制。

AJMP：无条件跳转到指定地址。

LJMP：长跳转到指定地址。

SJMP：短跳转到指定地址。

4、位操作指令位操作指令主要用于对单个位进行操作。

SETB：设置位。

CLR：清除位。

CPL：取反位。

：定时器是51单片机中的一个重要模块，它可以用来产生精确的定时/计数功能，常用于测量时间间隔或者产生定时中断。

51单片机的定时器有三种工作模式：模式0（工作方式1）：当m1，m2设置成0，0时，定时器/计数器就工作在方式0，工作方式0是一种13位定时器/计数器方式，可用来测量外信号的脉冲宽度所持续的时间。

模式1（工作方式2）：工作方式1为16位定时器/计数其结构和操作与工作方式0基本相同，唯一的区别是工作方式1的计数器由tl0的8位和th0的8位共同组成16位的计数器，其定时时间为：t=（2^16-t0初值）×时钟周期×12 。

MCS-51系列单片机指令以A开头的指令有18条,分别为:ACALL addr11ADD A,RnADD A,directADD A,@RiADD A,#dataADDC A,RnADDC A,directADDC A,@RiADDC A,#dataAJMP addr11ANL A,RnANL A,directANL A,@RiANL A,#dataANL direct,AANL direct,#dataANL C,bitANL C,/bit1、ACALL addr11指令名称:绝对调用指令指令代码:{A10,A9,A8,10001},A[7:0]指令功能:构造目的地址,进行子程序调用。

其方法是以指令提供的11位地址(al0~a0),取代PC的低11位,PC的高5位不变。

操作内容:PC←(PC)+2SP←(SP)+1(SP)←(PC)7~0SP←(SP)+1(SP)←(PC)15~8PC10~0←addrl0~0字节数: 2机器周期:2使用说明:由于指令只给出子程序入口地址的低11位,因此调用范围是2KB。

2、ADD A,Rn指令名称:寄存器加法指令指令代码:28H~2FH指令功能:累加器内容与寄存器内容相加操作内容:A←(A)+(Rn), n＝0~7字节数: 1机器周期；1影响标志位:C,AC,OV3、ADD A,direct指令名称:直接寻址加法指令指令代码:25H指令功能:累加器内容与内部RAM单元或专用寄存器内容相加操作内容:A←(A)+(direct)字节数: 2机器周期:1影响标志位:C,AC,OV4、ADD A,@Ri指令名称:间接寻址加法指令指令代码:26H~27H指令功能:累加器内容与内部RAM低128单元内容相加操作内容:A←(A)+((Ri)), i＝0,1字节数: 1机器周期:1影响标志位:C,AC,OV5、ADD A,#data指令名称:立即数加法指令指令代码:24H指令功能:累加器内容与立即数相加操作内容:A←(A)+data字节数: 2机器周期:1影响标志位:C,AC,OV6、ADDC A,Rn指令名称:寄存器带进位加法指令指令代码:38H~3FH指令功能:累加器内容、寄存器内容和进位位相加操作内容:A←(A)+(Rn)+(C), n＝0~7字节数: 1机器周期:1影响标志位:C,AC,OV7、ADDC A,direct指令名称:直接寻址带进位加法指令指令代码:35H指令功能:累加器内容、内部RAM低128单元或专用寄存器内容与进位位加操作内容:A←(A)+(direct)+(C)字节数: 2机器周期:1影响标志位:C,AC,OV8、ADDC A,@Ri指令名称:间接寻址带进位加法指令指令代码:36H~37H指令功能:累加器内容、内部RAM低128单元内容及进位位相加操作内容:A←(A)+((Ri))+(C), i＝0,1字节数: 1机器周期:1影响标志位:C,AC,OV9、ADDC A,#data指令名称:立即数带进位加法指令指令代码:34H指令功能:累加器内容、立即数及进位位相加操作内容:A←(A)+data+(C)字节数: 2机器周期:1影响标志位:C,AC,OV10、AJMP addr11指令名称:绝对转移指令指令代码:{A10,A9,A8,00001},A[7:0]指令功能:构造目的地址,实现程序转移。

常见51单片机指令及详解数据传递类指令（1）以累加器为目的操作数的指令MOV A，RnMOV A，directMOV A，@RiMOV A，#data第一条指令中，Rn代表的是R0-R7。

第二条指令中，direct就是指的直接地址，而第三条指令中，就是我们刚才讲过的。

第四条指令是将立即数data送到A中。

下面我们通过一些例子加以说明：MOV A，R1 ；将工作寄存器R1中的值送入A，R1中的值保持不变。

MOV A,30H ；将内存30H单元中的值送入A，30H单元中的值保持不变。

MOV A,@R1 ；先看R1中是什么值，把这个值作为地址，并将这个地址单元中的值送入A中。

如执行命令前R1中的值为20H，则是将20H单元中的值送入A中。

MOV A,#34H ；将立即数34H送入A中，执行完本条指令后，A中的值是34H。

（2）以寄存器Rn为目的操作的指令MOV Rn,AMOV Rn,directMOV Rn,#data这组指令功能是把源地址单元中的内容送入工作寄存器，源操作数不变。

（3）以直接地址为目的操作数的指令MOV direct,A 例： MOV 20H,AMOV direct,Rn MOV 20H,R1MOV direct1,direct2 MOV 20H,30HMOV direct,@Ri MOV 20H,@R1MOV direct,#data MOV 20H,#34H（4）以间接地址为目的操作数的指令MOV @Ri,A 例：MOV @R0,AMOV @Ri,direct MOV @R1,20HMOV @Ri,#data MOV @R0,#34H（5）十六位数的传递指令MOV DPTR，#data168051是一种8位机，这是唯一的一条16位立即数传递指令，其功能是将一个16位的立即数送入DPTR中去。

其中高8位送入DPH，低8位送入DPL。

例：MOV DPTR，#1234H，则执行完了之后DPH中的值为12H，DPL中的值为34H。

以下是一些常见的51单片机（如8051系列）的汇编指令：
1. 数据传送指令：
- MOV：将一个数据或寄存器的值移动到另一个寄存器或存储器位置。

- MOVC：将数据从外部代码存储器复制到累加器或寄存器。

2. 算术运算指令：
- ADD：将累加器与另一个寄存器或存储器中的值相加。

- SUB：从累加器中减去另一个寄存器或存储器中的值。

- INC：将累加器或寄存器的值加1。

- DEC：将累加器或寄存器的值减1。

3. 逻辑运算指令：
- ANL：对累加器和另一个寄存器或存储器中的值进行逻辑与操作。

- ORL：对累加器和另一个寄存器或存储器中的值进行逻辑或操作。

- XRL：对累加器和另一个寄存器或存储器中的值进行逻辑异或操作。

- CPL：对累加器或寄存器中的值进行按位取反操作。

4. 条件分支指令：
- CJNE：比较两个值，并在不相等时跳转到指定的地址。

- DJNZ：递减累加器或寄存器，并在结果不为零时跳转到指定的地址。

5. 跳转指令：
- JMP：无条件跳转到指定的地址。

- SJMP：短跳转，跳转到相对于当前地址的指定偏移量。

- AJMP：绝对跳转，跳转到指定的地址。

- LCALL：长调用，将当前地址入栈并跳转到指定的子程序地址。

6. 位操作指令：
- SETB：将某个位设置为1。

- CLR：将某个位清零。

- JB：如果某个位为1，则跳转到指定地址。

- JNB：如果某个位为0，则跳转到指定地址。

51单片机数学运算51单片机是一种常用的微控制器，具有广泛的应用领域。

在数学运算方面，51单片机可以进行基本的算术运算、逻辑运算和位运算等。

本文将介绍51单片机在数学运算方面的应用。

一、算术运算51单片机可以进行加法、减法、乘法和除法等基本的算术运算。

通过使用相关的指令，可以将数值存储在寄存器中，并进行各种算术运算。

例如，可以使用ADD指令将两个数相加，并将结果保存在某个寄存器中。

类似地，可以使用SUB指令进行减法运算，MUL指令进行乘法运算，DIV指令进行除法运算。

二、逻辑运算51单片机可以进行与、或、非和异或等逻辑运算。

逻辑运算常用于判断条件、控制程序流程和实现逻辑控制等。

通过使用相关的指令，可以将两个数进行逻辑运算，并根据结果进行相应的处理。

例如，可以使用AND指令进行与运算，OR指令进行或运算，NOT指令进行非运算，XOR指令进行异或运算。

三、位运算51单片机可以进行位移、与、或、非和异或等位运算。

位运算常用于处理二进制数据和位控制等。

通过使用相关的指令，可以对数据进行位运算，并根据需要进行相应的处理。

例如，可以使用MOV指令将数据移动到某个寄存器中，使用AND指令进行与运算，使用OR指令进行或运算，使用NOT指令进行非运算，使用XOR指令进行异或运算。

四、数值转换51单片机可以进行十进制和二进制、十六进制之间的转换。

通过使用相关的指令和算法，可以将不同进制的数值进行转换，并进行相应的处理。

例如，可以使用MOV指令将十进制数值转换为二进制或十六进制数值，使用CLR指令清除数据，使用INC指令增加数据，使用DEC指令减少数据。

五、数学函数除了基本的算术运算和逻辑运算，51单片机还可以进行一些常用的数学函数计算。

通过使用相关的库函数和算法，可以进行数值的平方、开方、对数、三角函数等计算。

例如，可以使用库函数sqrt计算一个数的平方根，使用库函数log计算一个数的自然对数，使用库函数sin计算一个角度的正弦值。

51单片机位操作指令51单片机是一种非常常见的嵌入式微控制器，它具有强大的处理能力和广泛的应用领域。

位操作指令是51单片机编程中非常重要的一部分，它们可以直接对单片机的位进行操作，极大地提高了编程的灵活性和效率。

本文将按照不同的类型介绍51单片机的位操作指令。

一、逻辑位操作指令逻辑位操作指令主要用于逻辑运算，包括与、或、非和异或等操作。

其中，与操作用于将两个操作位逻辑相与，结果为1时置位；或操作用于将两个操作位逻辑相或，结果为1时置位；非操作用于将操作位取反，0变1，1变0；异或操作用于两个操作位逻辑相异时置位。

以与操作指令为例，其指令格式如下：ANL A, operand其中，A为累加器，operand为操作数。

执行这条指令后，累加器A的每一位与操作数operand的对应位进行逻辑与运算，结果为1时，对应位置位。

二、移位位操作指令移位位操作指令用于对操作位进行移位操作，包括循环左移、循环右移、逻辑左移和逻辑右移等。

移位操作可以将二进制数向高位或低位移动一位或多位。

以循环左移指令为例，其指令格式如下：RL A执行这条指令后，累加器A的每一位向左循环移动一位，最高位移到最低位，最低位移到次低位，以此类推。

三、组合位操作指令组合位操作指令可以对多个操作位进行组合操作，包括从一个整数中选择一个位、将选择的位放入目标位置、将目标位置的内容置位、将目标位置的内容清零等操作。

组合位操作指令可以灵活地对位进行选择和设置。

以选择位指令为例，其指令格式如下：B0 mov a, @r0执行这条指令后，将r0所指向的存储单元中的内容，也就是一个8位整数，移到累加器A，并且只取第0位的值。

这样就可以根据需要选取整数的某一个位进行操作。

四、控制位操作指令控制位操作指令主要用于控制操作位的状态，包括置位、清零、翻转和测试等操作。

通过对操作位的状态进行控制，可以实现对系统的控制和管理。

以测试位指令为例，其指令格式如下：JNB bit, addr执行这条指令后，如果bit位为0，则跳转到地址addr处继续执行程序。

51单片机汇编指令及伪指令小结51单片机汇编指令及伪指令小结51单片机汇编指令小结一、数据传送类指令MOV用法MOVA,RnMOVA,＠RiMOVA,#dataMOVA,directMOVRn,AMOVRn,#dataMOVRn,directMOV＠Ri,AMOV＠Ri,#dataMOV＠Ri,directMOVdirect,AMOVdirect,＠RiMOVdirect,Rn功能寄存器送累加器立即数送累加器直接寻址单元送累加器累加器送寄存器立即数送寄存器直接寻址单元送寄存器字节数122122周期11111121121222222222221111XCH不能出现两个直接寻址地址R0和R1只能寻址片内低128字节或者片外低256字节MOVX必须通过A与外部RAM传值，另一个操作数必须用寄存器间接寻址MOVC必须通过A进行注意事项MOV指令中不能出现两个工作寄存器间接寄存器寻址只能用R0和R1R0和R1只能寻址片内低128字节或者片外低256字节（SFR不能通过工作寄存器寻址）DPTR为唯一16位寄存器内部RAM单元送累加器1累加器送内部RAM单元1立即数送内部RAM单元2直接寻址单元送内部RAM单元累加器送直接寻址单元内部RAM单元送直接寻址单元寄存器送直接寻址单元址单元223223MOVdirect,#data 立即数送直接寻址单元MOVdirect2,direct1直接寻址单元送直接寻MOVDPTR,#data1616位立即数送数据指针3MOVXMOVXA,＠Ri外部RAM单元送累加器1(8位地址)MOVXA,＠DPTRMOVX＠Ri,AMOVX＠DPTR,AMOVCMOVCAA+DPTRXCHXCHD,＠外部RAM单元送累加器(16位地址)累加器送外部RAM单元(8位地址)累加器送外部RAM单元(16位地址)查表数据送累加器(DPTR为基址)查表数据送累加器(PC为基址)累加器与寄存器交换累加器与内部RAM单元交换累加器与直接寻址单元交换累加器与内部RAM单元111111121MOVCA,＠A+PCXCHA,RnXCHA,＠RiXCHA,directXCHDA,＠Ri低4位交换PUSH&POPPOPdirectPUSHdirect栈顶弹出指令直接寻址单元直接寻址单元压入栈顶2222用ACC表示累加器堆栈在用户RAM区二、算术运算类指令指令ADD用法ADDA,RnADDA,＠RiADDA,directADDA,#dataADDCADDCA,RnADDCA,＠RiADDCA,#dataADDCA,directINCINCAINCRnINCdirectINC＠Ri功能累加器加寄存器累加器加内部RAM单元累加器加直接寻址单元累加器加立即数累加器加寄存器和进位标志累加器加内部RAM单元和进位标志累加器加立即数和进位标志累加器加直接寻址单元和进位标志累加器加1寄存器加1直接寻址单元加1内部RAM单元加1字节数112211221121周期111111111111注意事项ADD可以产生进位，但不考虑进位加法类指令只能通过A进行加法类的和超过8位时，CY置1，OV置1 ADDC可以产生进位，也考虑进位除了INCA改变奇偶标识位，其他都不改变PSW（不改变CY）INCDPTRDASUBBDAASUBBA,RnSUBBA,＠RiSUBBA,#dataSUBBA,directDECDECADECRnDEC＠RiDECdirectMUL&MULABDIV数据指针加1十进制调整累加器减寄存器和进位标志累加器减内部RAM单元和进位标志累加器减立即数和进位标志累加器减直接寻址单元和进位标志累加器减1寄存器减1内部RAM单元减1直接寻址单元减1累加器乘寄存器B1111221112121111111114结果存储为BAA、B为单字节无符号数乘积大于255时（结果中B不为0），OV置1CY总为0结果储存为：商A，余数B除数为0时，OV置1与INC类似DIVAB累加器除以寄存器B14三、逻辑运算类指令指令ANL用法ANLA,RnANLA,＠RiANLA,#dataANLA,directANLdirect,AANLdirect,#dataORLORLA,RnORLA,＠RiORLA,#dataORLA,direct功能累加器与寄存器累加器与内部RAM单元累加器与立即数累加器与直接寻址单元直接寻址单元与累加器直接寻址单元与立即数累加器或寄存器累加器或内部RAM单元累加器或立即数累加器或直接寻址单字节数1122231122周期注意事项111111111元ORLdirect,AORLdirect,#dataXRLXRLA,RnXRLA,＠RiXRLA,#dataXRLA,directXRLdirect,AXRLdirect,#dataRLARRARLCARRCACPLACLRA 直接寻址单元或累加器直接寻址单元或立即数累加器异或寄存器累加器异或内部RAM单元累加器异或立即数累加器异或直接寻址单元直接寻址单元异或累加器直接寻址单元异或立即数累加器左循环移位累加器右循环移位累加器连进位标志左循环移位累加器连进位标志右循环移位累加器取反累加器清零2311222311111111111112111111边上一位移入CY，另一侧一位从CY移入ANL、ORL、XRL均可以对接口进行操作四、控制转移类指令类指令用法ACALLaddr11功能2KB范围内绝对调用字节数2周期注意事项2Addr0~10赋给PC0~10PC11~15不变调用时，地址分两次压栈调用时，地址分两次压栈A+DPTR赋给PCLCALLaddr16AJMPaddr11LJMPaddr16SJMPrelJMP＠A+DPTRRETRET1JCrel64kb范围内长调用2KB范围内绝对转移64KB范围内长转移-128B~127B相对短转移相对长转移子程序返回中断返回判断CY=1转移323211122222222JNCrelJZrelJNZrelCJNEA,#data,relCJNEA,direct,relCJNERn,#d ata,rel判断CY=0转移累加器为零转移累加器非零转移累加器与立即数不等转移累加器与直接寻址单元不等转移寄存器与立即数不等转移22233332222222221影响CY：前数>=后数，CY=0，反之CY=1CJNE＠Ri,#data,relRAM单元与立即数不等转移五、位操作类指令MOVMOVC,bitMOVbit,C直接寻址位送CC送直接寻址DJNZRn,relDJNZdirect,relNOP直接寻址单元减1不为零转移空操作寄存器减1不为零转移2312212Bit为RAM中20H~2FH中128个可寻址位，或SFR中可寻址储存单元必须通过C传送SETBJBbit,relJNBbit,relJBCbit,relSETBCSETBbit（bit）为1则转移并清零3331222211逻辑操作与字节中的一致51汇编常用伪指令16位地址：此指令用在原程序或数据块的开始，指明此语句后面目标程序或数据块存放的起始地址；2.【标号】DB字节数据项表：奖项表中的字节数据存放到从标号开始的连续字节单元中。
