（六）柴油发电机组自动化控制HGM6110控制器技术参数一、概述HGM6110电站自动化控制器集成了数字化、智能化、网络化技术，用于单台柴油发电机组自动化及监控系统，实现发电机组的自动开机／停机、数据测量、报警保护及“三遥”功能。
控制器采用大屏幕液晶（LCD）显示，中英文可选界面操作，操作简单，运行可靠。
HGM6110电站自动化控制器采用微处理器技术，实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能，所有参数既可从控制器前面板调整，或使用PC机通过编程接口调整，又可使用PC机通过RS485 接口调整及监测。
其结构紧凑、接线简单，可靠性高，可广泛应用于各类型发电机组自动化系统。
二、性能和特点HGM6110：用于单机自动化，通过远端开机信号控制发电机组自启停；其主要特点如下：Ø 液晶显示LCD 为128x64，带背光，两种语言（简体中文、英文）显示，轻触按钮操作；Ø 具有RS485 通讯接口，利用MODBUS 协议可以实现“三遥”功能；Ø 适合于三相四线、单相二线、二相三线(120/240V)电源50/60Hz系统。
Ø 采集并显示市电/发电三相电压、三相电流、频率、功率参数；市电发电线电压Uab，Ubc，Uca 线电压Uab，Ubc，Uca相电压Ua，Ub，UC 相电压Ua，Ub，UC频率F1 频率F2负载电流IA，IB，IC有功功率PWR无功功率PWR视在功率PS功率因数PF发电累计电能kWhØ 市电具有过压、欠压、缺相功能，发电具有过压、欠压、过频、欠频、过流功能；Ø 精密采集发动机的各种参量：温度WT ℃/℉同时显示机油压力OP kPa/Psi/Bar同时显示燃油位FL 单位：%转速SPD 单位：RPM电池电压VB 单位：V充电机电压VD 单位：V计时器HC 可累计999999 小时累计启动次数最大可累计999999 次Ø 控制保护功能：实现柴油发电机组自动开机／停机、合分闸(A TS 切换) 及完善的故障显示保护等功能；Ø 具有得电停机、怠速控制、预热控制功能，且均为继电器输出。
HGM6100K系列发电机组控制器用户手册郑州众智科技股份有限公司版本发展历史日期版本内容2009-10-10 1.0 开始发布2010-04-07 1.1 典型应用图增加了两个可编程输入口：AUX.INPUT4(38脚)；AUX.INPUT5(39脚)；以及地线(40脚)。
2010-04-20 1.2 增加西班牙语,并修改了产品外形图片，开孔尺寸长宽各增加2毫米，以及控制器适用的工作温度。
2010-07-03 1.3 优化说明书中的一些细节部分。
2010-08-17 1.4 输出口增加了燃油泵控制选项；输入口增加了自动开机禁止选项和输入口有效状态选择。
2010-12-09 1.5 输出口增加高速控制选项；编程参数项增加了温度高、油压低禁止停机项；传感器曲线输入范围有改动。
2011-04-12 1.6 增加俄文和5个可编程输出口选项。
是本公司的英文商标是本公司的中文商标不经过本公司的允许，此说明书的任何部分不能被复制(包括图片及图标)。
本公司保留更改此说明书内容的权利，而不通知用户。
公司地址：河南省郑州市高新技术产业开发区金梭路28号电话：+86-371-67988888+86-371-67981888+86-371-67991553+86-371-67992951+86-371-67992952+86-371-67981000(外贸)传真: +86-371-67992952/67981000网址：//邮箱：sales@目录1.概述 (4)2.性能和特点 (4)3.规格 (5)4.操作 (6)4.1.按键功能描述 (6)4.2.自动开机停机操作 (7)4.3.手动开机停机操作 (8)5.保护 (8)5.1.警告 (8)5.2.停机报警 (9)6.接线 (10)7.编程参数范围及定义 (12)7.1.参数设置内容及范围一览表(表一) (12)7.2.可编程输出口1-4可定义内容一览表(表二) (17)7.3.可编程输入口1-5定义内容一览表(全部为接地(B-)有效)(表三) (18)7.4.传感器选择(表四) (19)7.5.起动成功条件选择(表五) (20)8.参数设置 (20)9.传感器设置 (21)10.试运行 (22)11.典型应用 (23)12.安装 (24)13.故障排除 (25)1. 概述HGM6100K系列电站自动化控制器集成了数字化、智能化、网络化技术，用于单台柴油发电机组自动化及监控系统，实现发电机组的自动开机/停机、数据测量、报警保护及“三遥”功能。

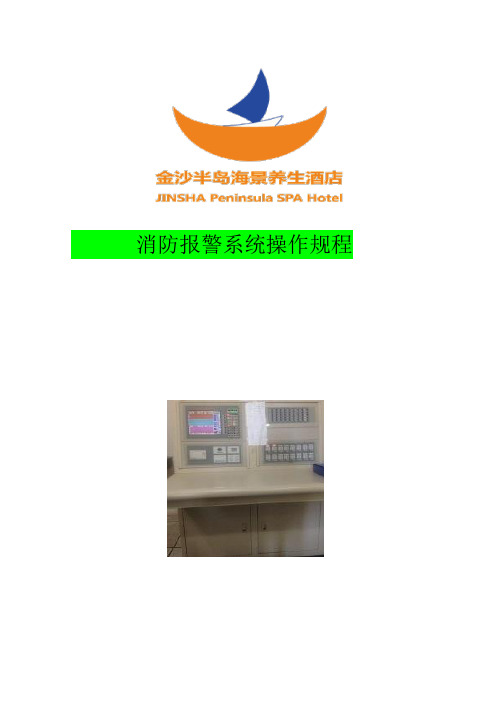

消防报警系统操作规程金沙半岛海景养生酒店消防报警系统为SD2200型火灾报警联动控制器、J-SAP-M-SD6110BX型手动火灾报警按钮、JTY-GD-SD6800型点型光电感烟火灾探测器、SD6119型声光报警器等。
二、控制器的操作使用1、系统开机运行当系统通电开机，前3秒钟系统引导数码管为随机状态，而后系统进行2钞钟灯检，同时进入主画面。
2、键盘及开关操作1）屏幕操作键盘在主站液晶屏右方有F1至F8键，依次对应屏幕菜单各功能。
F1键：屏蔽→设置→释放F2键：查询→按时间→按地址F3键：检查→灯检→自检F4键：档案→登记表→屏蔽表F5键：登记→地址→子站F6键：时钟→日期→时间F7键：联动→启动→停止F8键：声光→启动→停止在任意时刻均可按下选择功能，重复多次按下功能键，将循环显示所选功能，选中后按“确认”键进入功能操作。
2）数字键盘在控制器面板上有一组数字输入键盘。
数字“0”至“9”键：配合功能操作时，输入数字用。
“确认”键：当选定一个功能后，按“确认”键确认执行；当输入一组数据后，按“确认”键确定执行。
“消音”键：当控制器报警或故障后，按“消音”键消音。
“复位”键：按下此键后，控制器复位（输入密码“1111”）。
“*”键：按下此键后，在液晶屏三个分屏功能区标题处将有一个绿色方块，连续按此键，绿色方块在三个区上循环显示，用以选中一个功能区，进行操作。
“→”与“←”键：对选中的功能进行上下翻屏操作。
3、状态指示灯火警指示灯：当系统出现火警信号时，火警指示灯亮并伴有火警音响。
待系统复位时指示灯熄灭，同时火警音响消失。
联动指示灯：当系统开始实施启动联动设备时，该指示灯亮。
故障指示灯：系统出现故障信号时，故障指示灯亮，并伴有故障音响。
待故障消除后指示灯熄灭，同时故障音响消失。
巡检指示灯：当系统正常巡检时指示灯周期性闪亮。
在系统开机通电或复位初始化的数分钟内，该灯可能会出现较长周期的闪亮；当系统通讯出现故障时该指示灯常亮或常灭。
组控制器发电机组控制器发电机组控制器发展历史一、发电机发电机组控制器发电机组自动化控制，经历了继电器控制、PLC(可编程逻辑控制器)控制和智能控制器控制三个阶段，从上世纪末期逐步开始由微电脑和电子元件构成的智能控制器控制，将很复杂的外围电路集成到一个模块中，大大简化了控制线路，可靠性也随之得到提升，现在的控制器从设计上趋近于更智能、更人性化的地步，也有一些发电机厂家生产小汽油机的一体机，实用且方便。
二、柴油发电机组结构柴油发电机组一般由三个部分组成:发动机、发电机和控制器。
其中发动机提供动力，发电机将发动机的机械能转换为电能，控制器是发电机组的大脑部分，不但提供发动机的开机、停机、数据测量、数据显示和故障保护功能，而且还提供发电机的电量测量、电量显示和电量保护等功能。
三、发电机控制器类型目前智能控制器大体上分为简单保护型(即仅提供开机、停机和水温高、油压低、超速保护，不提供电量显示，控制面板上尚需安装水温表、油压表、小时计、蓄电池电压表、交流电压表、交流电流表等仪表)，标准型(提供电量显示、提供保护功能，不带通信接口)，高档型(除提供标准型的功能外，还可提供通信接口，可进行遥控、遥测、遥信功能，有些还具备网络接口，可通过因特网进行监控，还有些具备发短信功能，比较适合偏远地区的无人值守机房)。
四、发电机发电机组控制器组控制器组控制器组成组成发电机控制器是发电机组的大脑，它是由微处理器、32位显示芯片，工业级元器件（电容，电阻），按钮，LCD 指示灯等部件组成。
它主要提供发动机的开机、停机、数据测量、数据显示和故障保护功能，而且还提供发电机的电量测量、电量显示和电量保护等功能。
还提供远程集中监控功能，用户可以通过手机或电脑等通讯设备来远程监控管理工作。
五、五、柴油发电机组控制柴油发电机组控制柴油发电机组控制系统分级系统分级柴油发电机组自动化控制系统的设计人员或用户，应从实际情况出发，根据具体要求确定柴油发电机组必须具有的自动化控制功能。
HGM6120K发电机组控制器HGM6100K系列电站自动化控制器集成了数字化、智能化、网络化技术，用于单台柴油发电机组自动化及监控系统，实现发电机组的自动开机／停机、数据测量、报警保护及“三遥”功能。
控制器采用大屏幕液晶（LCD）显示，中英文可选界面操作，操作简单，运行可靠。
HGM6100K系列电站自动化控制器采用微处理器技术，实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能，所有参数既可从控制器前面板调整，或使用PC机通过编程接口调整，又可使用PC机通过RS485接口调整及监测。
其结构紧凑、接线简单、可靠性高，可广泛应用于各类型发电机组自动化系统。
性能和特点HGM6100K系列有四种型号：HGM6110K/6110KC：用于单机自动化，通过远端开机信号控制发电机组自动开机与停机；HGM6120K/6120KC：在HGM6110K/6110KC基础上增加了市电电量监测和市电/发电自动切换控制功能(AMF)，特别适用于一市一机构成的单机自动化系统。
其主要特点如下：1液晶显示LCD为128x64，带背光，两种语言（简体中文、英文）显示，轻触按钮操作；2具有RS485通讯接口，利用MODBUS协议可以实现“三遥”功能；3适合于三相四线、单相二线、二相三线(120/240V)电源 50/60Hz系统；4采集并显示市电/发电三相电压、三相电流、频率、功率参数；5市电具有过压、欠压、缺相功能，发电具有过压、欠压、过频、欠频、过流功能；6精密采集发动机的各种参量：7控制保护功能：实现柴油发电机组自动开机／停机、合分闸(ATS切换) 及完善的故障显示保护等功能；8具有得电停机、怠速控制、预热控制功能，且均为继电器输出；9参数设置功能：允许用户对其参数进行更改设定，同时记忆在内部FLASH存储器内，在系统掉电时也不会丢失，控制器所有参数均可以在前面板进行设置，也可通过编程口用PC机测试软件进行设置（使用SG72适配器）,也可使用PC机通过RS485接口调整；10多种温度、压力、油位传感器可直接使用，并可自定义参数；11多种起动成功条件(转速传感器、油压、发电)可选择；12供电电源范围宽(8－35)VDC，能适应不同的起动电池电压环境；13所有参数均采用数字化调整，摒弃了常规电位器的模拟调整方法，提高了整机的可靠性和稳定性；14模块化结构设计，可插拔式接线端子，嵌入式安装方式，结构紧凑，安装方便。
1使用说明书2手册中的符号的意义f 安全指示文件内和投影仪上都使用了符号，指出可能对用户或他人造成的伤害以及财产受损的风险，以便您能够安全、正确地使用投影仪。
指示及其含义如下。
请确保在阅读说明书之前正确理解这些指示。
f 一般信息指示警告表示如果忽视此符号或不采取足够的措施，可能会导致死亡或重大人身伤害。
小心表示如果忽视此符号或不采取足够的措施，可能会导致人身伤害或财产损失。
注意列示了如果不采取足够的措施可能引起投影机的损坏和人身伤害的内容。
q记述了方便用户使用的一些相关资讯。
s指明可以找到相关主题详细资讯的所在页。
g表示该符号前有下划线的用语在用语解说中作了说明。
请参阅“附录”中的“用语解说”部分。
s 第69页表示操作方法和操作顺序。
请按照编号顺序进行所需的操作。
[（名称）]指示遥控器或控制面板上按钮的名称。
实例：[Esc] 按钮“（菜单名称）”表示配置菜单选项。
实例：“图像”-“亮度”步骤3目录投影仪的功能 (4)各部件的名称和作用 (5)前面/上面 (5)后面（EMP-6110） (6)后面（EMP-6010） (7)控制面板 (8)遥控器 (9)底面 (10)有用功能切换投影图像 (12)自动探测外来信号，并切换投影图像（源搜索） (12)直接从遥控器切换 (13)提高投影的功能 (14)选择投影质量（选择颜色模式） (14)暂时隐藏图像和声音（A/V 无声） (15)暂停图像（静止） (15)改变长宽比（外观） (16)光标功能（指示器） (17)放大部分图像（E变焦） (18)使用多个投影仪时，指定会响应遥控器的投影仪 (19)设定投影仪识别号 (19)设定要操作投影仪的标识号 (20)使用多个投影仪时的颜色调节（多功能显示屏颜色调节） (21)调节步骤概要 (21)图像校正方法 (21)安全功能 (22)管理用户（密码保护） (22)限制操作（操作锁） (24)防盗锁 (25)配置菜单使用配置菜单 (27)功能一览表 (28)图像菜单 (28)信号菜单 (29)设定菜单 (30)扩展菜单 (31)网络菜单（只适用于 EMP-6110） (33)信息菜单（只适用于显示） (36)重设菜单.............................................................................................................37故障排除使用帮助 (39)解决问题 (40)读懂指示灯 (40)看了指示灯仍不明白时 (45)附录安装方法 (53)清洁 (54)清洁投影仪表面 (54)清洁镜头盖玻璃 (54)清洁空气过滤器 (54)更换消耗品 (57)更换遥控器电池 (57)更换灯泡 (58)更换空气过滤器 (61)保存用户标识 (63)屏幕尺寸和距离 (65)连接到外部设备 (66)连接到外部监视器 (66)连接到外部扬声器（只适用于 EMP-6110） (66)连接 LAN 电缆（只适用于 EMP-6110） (67)选购件和消耗品 (68)用语解说 (69)ESC/VP21 命令一览表 (71)命令表 (71)电缆配线 (71)PJLink（只适用于 EMP-6110） (72)受支持的监视器显示一览表 (73)规格 (74)外形尺寸图 (76)索引 (77)4投影仪的功能f安装了高效的空气过滤器减少进入投影仪的尘埃量。
发电机组技术参数⼀、鑫明100KW柴油发电机组技术说明柴油发电机组：1、技术标准机组符合下列中华⼈民共和国标准1）GB755－2000 《旋转电机基本技术要求》2）GB/T7064－2002《透平型同步电机的技术要求》3）IEC34－1（第⼋版）《旋转电机第⼀部分—额定值和性能》4）IEC34－3《汽轮发电机的特殊要求》5）GB/T 2819－1997《移动电站通⽤技术条件》6）GB/T 2820《往复式内燃机驱动的交流发电机组》7）GB4712－1996《⾃动柴油发电机组分级要求》8）JB/T 8186－1999《⼯频柴油发电机组额定功率、电压及转速》9）JB/T 10303－2001《⼯频柴油发电机组技术条件》2、主要组成部分1）柴油发动机；2）交流同步发电机；3）冷却系统；4）⾃启动切换系统，5）燃油系统；6）排⽓系统和排烟系统；7）电动起动系统；8）24VDC蓄电池组（密封铅酸电池）；9）低噪⾳静⾳和⾼效消⾳系统；10）空⽓、燃油、润滑油过滤器；11）机组控制系统12）出⼝断路器、出⼝断路器柜13）24V全⾃动浮动充电系统3、机组主要性能及结构1）使⽤条件机组在下列条件能可靠⼯作（1）海拔⾼度<1000m、（2）环境温度: -5～+40℃；（3）相对湿度:9％～100% 。
2）主要技术指标（1）机组连续输出功率为：标准功率（2）额定电压：400V，电压波动率≤0.5%；（3）瞬态电压调整率20%～-15%；（4）频率：50HZ，三相四线，瞬态频率调整率＜±5％（电⼦调整器）；（5）功率因数：0.8（滞后）；（6）转速：1500转／分钟；（7）电压稳定时间≤1s；（8）频率稳定时间＜3s；（9）噪声：不超过80dB（离机1.m，离地⾯1m）；3）机组的运⾏机组能连续满容量运⾏，机组能通过运⾏⽅式选择开关，选择机组所处状态，运⾏⽅式选择开关有下列四个位置即“⾃动”、“⼿动”、“试验”、“零位”，机组正常处于准启动状态即“⾃动”状态，该开关装于机组控制柜上。
HGM6100N-RM 远程监控模块用户手册目次前言.......................................................................................................................... 错误!未定义书签。
1概述. (3)2性能特点 (3)3规格 (3)4操作 (4)4.1按键功能描述 (5)4.2控制器面板 (5)4.3远程控制模式操作 (7)5接线 (8)6典型应用 (10)7安装 (11)7.1卡件 (11)7.2外形及开孔尺寸 (11)8故障排除 (12)1 概述HGM6100N-RM远程模块是HGM6100N系列发电机组控制器的远程监控模块，通过RS485接口实现了发电机组的远程开机/停机、数据监测、报警显示等功能，用于单台远程监控系统。
模块可处于监视模式，实现只监视不控制，或通过本地模块切换为远程控制模式后，进行远程监视和控制。
HGM6100N-RM远程模块采用微处理器技术，采用LCD为132x64的液晶显示, 八种语言(简体中文、英文、西班牙文、俄文、葡萄牙、土耳其、波兰语和法语)显示，可自由切换显示。
其结构紧凑、接线简单、可靠性高，可广泛应用于各类型发电机组自动化系统。
2 性能特点HGM6100N-RM有两种型号：HGM6110N-RM：是HGM6110N/6110CAN系列发电机组控制器的远程监控模块。
HGM6120N-RM：是HGM6120N/6120CAN系列发电机组控制器的远程监控模块。
其主要特点如下：——液晶显示LCD为132x64，带背光，八种语言(中文、英文、西班牙文、俄文、葡萄牙、土耳其、波兰语、法语)显示，轻触按钮操作；——屏幕保护采用硬屏亚克力材料，耐磨及耐划伤性能好；——采用硅胶面板及按键，适应环境高低温能力强；——具有RS485通讯接口，利用MODBUS协议可以实现“三遥”功能；——参数设置功能：允许用户对其参数进行更改设定，同时记忆在内部FLASH存储器内，在系统掉电时不会丢失，控制器所有参数可从控制器前面板调整，或使用PC机通过RS485接口调整，HGM6100N-RM模块所有配置参数需与HGM6100N本地模块设置一样。
（六）柴油发电机组自动化控制HGM6110控制器技术参数一、概述HGM6110电站自动化控制器集成了数字化、智能化、网络化技术，用于单台柴油发电机组自动化及监控系统，实现发电机组的自动开机／停机、数据测量、报警保护及“三遥”功能。
控制器采用大屏幕液晶（LCD）显示，中英文可选界面操作，操作简单，运行可靠。
HGM6110电站自动化控制器采用微处理器技术，实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能，所有参数既可从控制器前面板调整，或使用PC机通过编程接口调整，又可使用PC机通过RS485 接口调整及监测。
其结构紧凑、接线简单，可靠性高，可广泛应用于各类型发电机组自动化系统。
二、性能和特点HGM6110：用于单机自动化，通过远端开机信号控制发电机组自启停；其主要特点如下：Ø 液晶显示LCD 为128x64，带背光，两种语言（简体中文、英文）显示，轻触按钮操作；Ø 具有RS485 通讯接口，利用MODBUS 协议可以实现“三遥”功能；Ø 适合于三相四线、单相二线、二相三线(120/240V)电源50/60Hz系统。
Ø 采集并显示市电/发电三相电压、三相电流、频率、功率参数；市电发电线电压Uab，Ubc，Uca 线电压Uab，Ubc，Uca相电压Ua，Ub，UC 相电压Ua，Ub，UC频率F1 频率F2负载电流IA，IB，IC有功功率PWR无功功率PWR视在功率PS功率因数PF发电累计电能kWhØ 市电具有过压、欠压、缺相功能，发电具有过压、欠压、过频、欠频、过流功能；Ø 精密采集发动机的各种参量：温度WT ℃/℉同时显示机油压力OP kPa/Psi/Bar同时显示燃油位FL 单位：%转速SPD 单位：RPM电池电压VB 单位：V充电机电压VD 单位：V计时器HC 可累计999999 小时累计启动次数最大可累计999999 次Ø 控制保护功能：实现柴油发电机组自动开机／停机、合分闸(A TS 切换) 及完善的故障显示保护等功能；Ø 具有得电停机、怠速控制、预热控制功能，且均为继电器输出。
Ø 参数设置功能：允许用户对其参数进行更改设定，同时记忆在内部FLASH存储器内，在系统掉电时也不会丢失，控制器所有参数均可以在前面板进行设置，也可通过编程口用PC 机测试软件进行设置（使用SG72 适配器）；Ø 多种温度、压力、油位传感器可直接使用，并可自定义参数；Ø 多种起动成功条件(转速传感器、油压、发电)可选择；Ø 供电电源范围宽(8－35)VDC，能适应不同的起动电池电压环境；Ø 所有参数均采用数字化调整，摒弃了常规电位器的模拟调整方法，提高了整机的可靠性和稳定性；Ø 模块化结构设计，可插拔式接线端子，嵌入式安装方式，结构紧凑，安装方便。
三、规格工作条件温度：(-25～70)℃湿度：(20～90)%储藏条件温度：(-30～＋80)℃防护等级IP55：当控制器和控制屏之间加装防水橡胶圈时。
IP42：当控制器和控制屏之间没有加装防水橡胶圈时。
绝缘强度对象：在输入／输出／电源之间引用标准：IEC688－1992试验方法：AC1.5kV／1min 漏电流3mA重量0.55kg四、操作1. 按键功能描述停机/复位键在手动／自动状态下，均可以使运转中的发电机组停止。
在发电机组报警状态下，可以使任何的告警复位。
在停机模式下，按键3 秒钟以上，可以测试面板指示灯是否正常(试灯)。
开机键在手动模式或手动试机模式下，按此键可以使静止的发电机组开始起动。
手动键按下此键，可以将控制器置于手动状态。
自动键按下此键，可以将控制器置于自动状态。
带载运行键在手动状态下，在发电正常时，可以让油机带载运行。
（HGM6110 无此功能）设置/确认键进入设置菜单，并在设置中移动光标及确认设置信息。
上翻/增加翻屏，在设置中向上移动光标及增加光标所在位的数字。
下翻/减少翻屏，在设置中向下移动光标及减少光标所在位的数字。
2. 自动开机停机操作按键，该键旁指示灯亮起，表示发电机组处于自动开机模式。
自动开机顺序：1. HGM6110：当远程开机输入有效时，进入“开机延时”；2. LCD屏幕显示“开机延时”倒计时；3. 开机延时结束后，预热继电器输出（如果被配置），LCD 屏幕显示“开机预热延时XX s”；4. 预热延时结束后，燃油继电器输出1s，然后起动继电器输出；如果在“起动时间”内发电机组没有起动成功，燃油继电器和起动继电器停止输出，进入“起动间隔时间”，等待下一次起动；5. 在设定的起动次数内，如果发电机组没有起动成功，LCD 显示窗第四行反黑，同时LCD 显示窗第四行显示起动失败报警；6. 在任意一次起动时，若起动成功，则进入“安全运行时间”，在此时间内油压低、水温高、欠速、充电失败以及辅助输入（已配置）报警量等均无效，安全运行延时结束后则进“开机怠速延时”（如果开机怠速延时被配置）；7. 在开机怠速延时过程中，欠速、欠频、欠压报警均无效，开机怠速延时过完，进入“高速暖机时间延时”（如果高速暖机延时被配置）；9. 当高速暖机延时结束时，若发电正常则发电状态指示灯亮，如发电机电压、频率达到带载要求，则发电合闸继电器输出，发电机组带载，发电供电指示灯亮，发电机组进入正常运行状态；如果发电机组电压或频率不正常，则控制器报警停机（LCD 屏幕显示发电报警量）；自动停机顺序：1. HGM6110：当远程开机输入失效时，开始“停机延时”；2. 停机延时结束后，开始“高速散热延时”，且发电合闸继电器断开，经过“开关转换时”后，市电合闸继电器输出，市电带载，发电供电指示灯熄灭，市电供电指示灯点亮；3. 当进入“停机怠速延时”（如果被配置）时，怠速继电器加电输出；4. 当进入“得电停机延时”时，得电停机继电器加电输出, 燃油继电器输出断开；5. 当进入“发电机组停稳时间”时，自动判断是否停稳；6. 当机组停稳后，进入发电待机状态；若机组不能停机则控制器报警（LCD屏幕显示停机失败警告）。
3. 手动开机停机操作1. HGM6110: 按键，控制器进入“手动模式”，手动模式指示灯亮，然后按键, 则起动发电机组，自动判断起动成功，自动升速至高速运行。
柴油发电机组运行过程中出现水温高、油压低、超速、电压异常等情况时，能够有效快速保护停机（过程见自动开机操作步骤4～9）。
发电机组高速运行正常后,若远端开机信号有效则控制器发出发电合闸信号，远端开机信号无效则控制器不出发电合闸信号。
2. 手动停机: 按键，可以使正在运行的发电机组停机。
（过程见自动停机过程3～7）五、保护1. 警告当控制器检测到警告信号时，控制器仅仅警告并不停机，且LCD显示警告量报警类型。
控制器警告量如下表：序号警告量类型描述1 速度信号丢失警告当控制器检测到发电机组的转速等于零且速度丢失延时设为0时，控制器发出警告报警信号，同时LCD 屏幕上显示速度信号丢失警告字样。
2 发电过流警告当控制器检测到发电机组的电流大于设定的过流阈值且过流延时设为0 时，控制器发出警告报警信号，同时LCD 屏幕上显示发电过流警告字样。
3 停机失败警告当得电停机延时/等待发电机组停稳延时束后，若发电机组输出有电，则控制器发出警告报警信号，同时LCD 屏幕上显示停机失败警告字样。
4 燃油位低警告当控制器检测到发电机组的燃油液位值小于设定的阈值时，控制器发出警告报警信号，同时LCD 屏幕上显示燃油液位低警告字样。
当控制器检测到停机报警信号时，控制器立即停机并断开发电合闸继电器信号，使负载脱离，并显示报警类型。
11 超频报警停机当控制器检测到发电机组的频率超过设定的超速停机阈值时，控制器发出停机报警信号，同时LCD屏幕上显示发电超频报警停机字样。
12 欠频报警停机当控制器检测到发电机组的频率小于设定的停机阈值时，控制器发出停机报警信号，同时LCD屏幕上显示发电欠频报警停机字样。
13 不发电报警停机当控制器检测到发电机组的频率等于零，控制器发出停机报警信号，同时LCD屏幕上显示不发电报警停机字样。
六、接线HGM6110 与HGM6120 相比少一个市电电压三相输入端子。
HGM6110控制器背面板如下：接线端子接线描述：序号功能线径备注1 直流工作电源输入－Ve 2.5mm 接起动电池负极2 直流工作电源输入＋Ve 2.5mm 接起动电池正极，若长度大于30米，用双根并联。
推荐最大20A 保险丝3 紧急停机输入 2.5mm 通过急停按钮接＋Ve4 燃油继电器输出 1.5mm 由3 点供应＋Ve，额定7A5 起动继电器输出 1.5mm 由 3 点供应＋Ve，额定7A 接起动机起动线圈6 可编程继电器输出口1 1.5mm 由2 点供应＋Ve，额定7A7 可编程继电器输出口2 1.5mm 常闭输出，额定7A详见表二8 继电器公共点注：背部LINK 接口为参数编程接口，可通过SG7器编程。
七、编程参数范围及定义HGM6100发电机组控制器可设置参数如下：5. 起动成功条件选择(表五)4 发电+油压5 发电＋磁传感器+油压1．起动机与发动机分离的条件有三种，磁传感器、发电可以单独使用，油压需配合磁传感器、发电同时使用，目的是使起动马达与发动机尽快分离。
2．磁传感器为装于发动机机体上检测飞轮齿数的磁性装置3．当选择磁传感器时，确保发动机飞轮齿数与设置值一样，否则可能出现超速停机或欠速停机。
4．若发电机组没有磁传感器，请不要选择对应项，否则将出现起动不成功或速度信号丢失报警停机。
5．若发电机组没有油压传感器，请不要选择对应项。
6．若起动成功条件没有选择发电时，则控制器不采集及显示发电的相关电量(可应用于水泵机组)，若起动成功条件没有选择磁传感器时，则控制器显示的转速由发电信号折算。
八、参数设置在控制器开机后按键即可进入参数设置菜单，菜单项目有：1.控制器参数设置2.控制器信息3.语言选择/Languageu 控制器参数设置当输入口令时，输入“1234”能设置表一中的1-38 项，输入“0318”能设置表一中所有项目。
当需要设置更多的项目时，如电压电流校准，请与厂家联系。
注意事项：a. 当控制器类型为HGM6110 时，将没有表一中1-5 项，可编程输出口1-4 中将没有关于市电的一些开关量输出。
b. 请在待机状态下修改控制器内部参数(如起动成功条件选择，可编程输入、输出口配置，各种延时等)，否则可能出现报警停机或其它异常现象。
c. 过压阈值必须大于欠压阈值，否则将出现既过压同时又欠压的情况。
d. 超速阈值必须大于欠速阈值，否则将出现既超速同时又欠速的情况。
