475手操器的使用方法1、HART475手操器概述◆ HART475手操器支持HART和FOUNDATION现场总线设备，使您可以对设备进行配置、维护或故障排除。
◆ HART475手操器包括一个彩色LCD触摸屏、一块锂离子电池(电源模块)、一个SH3处理器、存储组件、系统卡，以及集成通讯与测量电路。
2、设备互操作性◆ HART475手操器旨在与不同设备生产商的各种HART和FOUNDATION现场总线设备协同运作。
通过由HART通讯基金会和 Fieldbus Foundation支持的电子设备描述语言(EDDL)技术，可实现设备互操作性。
◆ 基本测试是基于所有设备的设备描述上的。
各设备生产商被要求使用HART475手操器完全测试了他们的设备，并取得认证。
若未收到相关认证，当您试图与未测试设备通讯时，就会显示警告信息。
新的设备描述可通过现场通讯器简易升级程序，或在资源CD或DVD中获取。
◆ 电源/充电器指示灯电源/充电器上有三个指示灯，分别表示以下状态。
每个指示灯显示不同的颜色。
颜色状态绿色电池已充满电。
闪烁绿色电池即将充满电。
黄色电池正在充电。
闪烁黄色电源/充电器未连接到HART475现场通讯器。
闪烁黄色和红色电池电量非常低。
红色无法充电。
◆ 电池维护为了保持锂离子电池的性能和寿命，请理解并遵循以下指导原则：①应经常对电池充电，最好是在每次使用完后或夜间进行充电。
如有可能，尽量减少完全放电的次数。
②在高温下频繁使用HART475手操器可导致性能降低。
③长时间储存电池时，请选用等于或接近室温的干燥场所。
在高于室温的环境中长时间储存可导致性能降低。
④如需长时间储存，请确保HART475手操器剩余电量为全部电量的一半或接近一半。
储存过程中，剩余电量将缓慢释放。
请定期对电池充电，以确保剩余电量不会过低。
4、使用HART475手操器触摸屏◆ 您可通过触摸屏和按键区选择菜单项和输入文字。
请使用随附的触笔或键盘区的上下方向键来选择菜单项。

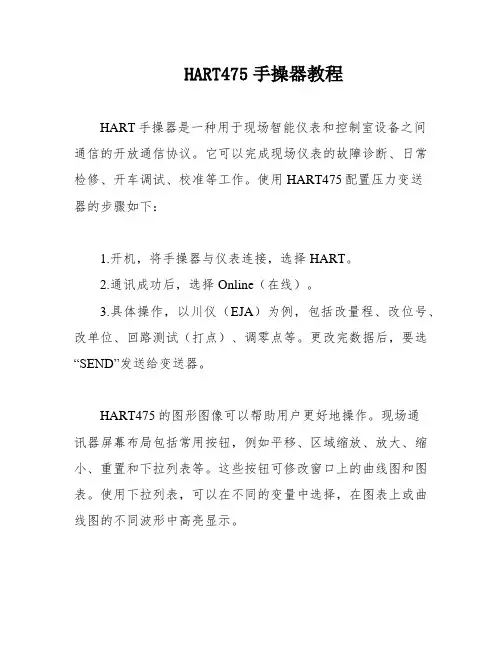

HART475手操器教程HART手操器是一种用于现场智能仪表和控制室设备之间通信的开放通信协议。
它可以完成现场仪表的故障诊断、日常检修、开车调试、校准等工作。
使用HART475配置压力变送器的步骤如下：1.开机，将手操器与仪表连接，选择HART。
2.通讯成功后，选择Online（在线）。
3.具体操作，以川仪（EJA）为例，包括改量程、改位号、改单位、回路测试（打点）、调零点等。
更改完数据后，要选“SEND”发送给变送器。
HART475的图形图像可以帮助用户更好地操作。
现场通讯器屏幕布局包括常用按钮，例如平移、区域缩放、放大、缩小、重置和下拉列表等。
这些按钮可修改窗口上的曲线图和图表。
使用下拉列表，可以在不同的变量中选择，在图表上或曲线图的不同波形中高亮显示。
图像是设备的全屏幕照片，可包含标识和多种图形，如。
要查看图像，选择菜单中的图像或绘图标签。
一些图像具有链接，可以运行方法或查看附加菜单。
如果图像具有链接，将在菜单中的图像或绘图标记旁出现箭头。
当打开图像后，使用向左键返回菜单、或按任意键启动方法或与图像或图纸关联的附加菜单。
如果链接未与图像关联，按任意键返回菜单。
图表显示不同时期变量的图形视图。
图表有四种主要类型：带状/扫描/范围，显示变量数据，x轴为时间。
带状图表持续更新图表，从右向左滚动。
扫描图表从左向右描绘窗口，并再此从左到右描绘窗口，覆盖最旧的数据。
竖线用于分隔新旧数据。
当数据到达屏幕的右边缘，数据会从屏幕左边缘绘图，且x轴更新。
当您在下拉菜单中选择变量时，该变量将以一条纯色粗线的形式显示，而其他具有相同Y-轴的变量则以彩色细线的形式显示。
颜色的显示取决于设备描述，可能因设备的不同而有所变化。
如果没有与选中的变量共享相同Y-轴的变量，则显示为彩色虚线。
设备生产商决定了显示的标签和轴。
您可能还会在一些变量上看到方形或三角形符号，这些符号显示了曲线图中重要数据的关键点。
如果曲线图中有七个以上的变量，将使用“+”符号来显示关键点。
HART手操器培训内容手操器培训内容二○○九年五月HART® 手操器概述HART 通讯协议简介HART(Highway Addressable Remote Transducer)，是可寻址远程传感器高速通道的开放通信协议，是美国Rosement 公司于1985年推出的一种用于现场智能仪表和控制室设备之间的通信协议。
HART 协议的主要优点是能兼容数字信号通讯和模拟信号传输。
HART 手操器的使用（一） 如何连接（只要连接到变送器接线端子上，或者这个回路的任意连接点都可进行通讯） （二） 按键、功能键功能表1－1 功能键标签（三） 主菜单（MAIN MENU ）1、 Offline 脱机菜单（是用户用来自定义设备设置数据的，或者查看已保存过的设备数据，包括一些制造商、设备型号、版本等） 2、 Online 联机菜单3、 Frequency Device 设备频率菜单（主要显示变送器的输出频率值及相对应的输出压力值）4、 Utility 公共程序菜单（主要是手操器设置菜单包括设置轮询、调整LCD 对比度、设置手操器的自动关闭时间等，这里第5项为仿真菜单，允许在不连接设备时仿真一台HART兼容设备的联机状态，是一个训练工具。
）：主要介绍Online 联机菜单联机菜单：连上HART兼容设备，在主菜单在按 进入联机菜单如图。
联机菜单在联机菜单的首行显示设备的名称及仪表位号。
当特定设备的设备描述不在手操器中时，HART手操器会提供一个通用操作界面。
通用界面允许你向HART兼容设备执行通用的功能。
Generic Online（通用联机）菜单树。
通用联机菜单首先出现在通用界面。
该菜单显示一些必须的近前的设备信息，例如：测量值（PV）、模拟输出值（AO）、量程下限（LRV）和量程上限（URV）等。
需通过设备设置Device setup选项访问连接设备的设置参数。
以下功能可以在通用联机菜单中使用：SAVE（保存）功能键允许你保存变送器的设置。
第一部分使用说明HART手操器:HART(Highway Addressable Remote Transducer)，可寻址远程传感器高速通道的开放通信协议，是一种用于现场智能仪表和控制室设备之间的通信协议。
使用它几乎可用来完成所有的现场仪表检修调试工作，包括故障诊断，日常检修，开车调试，校准等。
你是怎样用HART475配置压力变送器的？先看看以下步骤总结的吧：1.开机，将手操器与仪表连接，选择HART2.通讯成功以后，选择Online（在线）当出现以下文字时，不要慌张，点YES就行3.具体操作，以川仪（EJA）为例。
改量程改位号、改单位回路测试（打点）调零点PS：在更改完数据后要选“SEND”发送给变送器HART475图形图像都说明了啥现场通讯器屏幕布局常用按钮使用下列按钮，可修改窗口上曲线图和图表的（以艾默生HART475为例）平移，触击按钮，选择图表或曲线图中的一点，拖动此点在窗口中反复地移动。
区域缩放，触击按钮，然后触击并拖动图表中的一点来创建放大的方框。
当您从窗口释放触笔后，图表将放大并适应此区域。
此控件仅可用于条形图表和曲线图。
放大，触击此按钮，从图表中心以固定比率放大。
再次触击，重复此操作。
缩小，触击此按钮，从图表中心以固定比率缩小。
再次触击，重复此操作。
重置，触击按钮，将图表或曲线图返回至原始主屏幕，取消您执行的任何平移或缩放操作。
下拉列表，触击此菜单，在不同的变量中选择，在图表上或曲线图的不同波形中高亮显示。
图形选项图像图像是设备的全屏幕照片。
图像可包含标识和多种图形，如容器。
要查看图像，选择菜单中的图像或绘图标签。
显示全屏幕图像。
要返回菜单视图，按任何键或触击触摸屏。
一些图像具有链接，可以运行方法或查看附加菜单。
如果图像具有链接，将在菜单中的图像或绘图标记旁出现箭头。
当打开图像后，使用向左键返回菜单、或按任意键启动方法或与图像或图纸关联的附加菜单。
如果链接未与图像关联，按任意键返回菜单。
475手操器使用方法使用步骤：1.调整握把尺寸：475手操器配有多个不同尺寸的握把，用户首先需要选择合适自己手掌大小的握把。
将握把插入操器的握把插槽中，然后按下插把上方的按钮，将握把固定在设定位置上。
2.起始练习姿势：坐直身体，将475手操器置于桌面或大腿上，便于操作。
调整姿势使手腕和前臂能够舒适地支撑在平面上。
3.握持姿势：将手指自然地放在握把上，并紧握操器。
确保手指尖部分和握把紧密接触，但不要过度用力。
4.关节弯曲训练：开始手部康复训练的第一步是进行关节弯曲练习。
将操器固定在手上后，轻轻向下按压握把，使手指关节弯曲。
保持手指弯曲的位置约5秒钟，然后慢慢松开手指，使其回到初始位置。
每组练习10-15次，并逐渐增加次数和重复次数。
5.关节伸展训练：完成关节弯曲练习后，酌情添加关节伸展训练。
与关节弯曲练习类似，只需要轻轻向上按压握把，使手指关节伸展。
同样地，保持关节伸展的位置约5秒钟，然后慢慢松开手指，使其回到初始位置。
每组练习10-15次，并逐渐增加次数和重复次数。
6.逐渐增加阻力：当手指关节逐渐增强后，可以逐渐增加475手操器的阻力。
通过旋转调节旋钮，将阻力调至适合自己的水平。
适当的阻力可以帮助增加肌肉力量和改善手指关节的灵活性。
7.协调性训练：除了关节弯曲和伸展练习外，还可以进行一些协调性训练，以提高手部协调性。
例如，将操器保持在水平位置，将拇指与其他手指分开并保持约5秒钟，然后放松。
重复此动作10-15次，并逐渐增加次数和重复次数。
同时可以尝试其他类似的协调性训练。
8.每日训练计划：为了获得最佳的康复效果，建议每天进行手部康复训练。
每个练习应持续10-15分钟，以便给手指关节和肌肉提供足够的锻炼机会。
在练习前和后，可以通过轻轻揉捏和按摩手指和手腕来放松肌肉并促进血液循环。
总结：475手操器是一种非常方便和实用的手部康复训练设备，可以帮助改善手指关节的灵活性、力量和协调性。
使用时需要注意调整合适的握把尺寸，掌握正确的握持姿势，并逐渐增加阻力和尝试不同的训练方法。
HART手操器培训内容手操器培训内容二○○九年五月HART® 手操器概述HART 通讯协议简介HART(Highway Addressable Remote Transducer)，是可寻址远程传感器高速通道的开放通信协议，是美国Rosement 公司于1985年推出的一种用于现场智能仪表和控制室设备之间的通信协议。
HART 协议的主要优点是能兼容数字信号通讯和模拟信号传输。
HART 手操器的使用（一） 如何连接（只要连接到变送器接线端子上，或者这个回路的任意连接点都可进行通讯） （二） 按键、功能键功能表1－1 功能键标签（三） 主菜单（MAIN MENU ）1、 Offline 脱机菜单（是用户用来自定义设备设置数据的，或者查看已保存过的设备数据，包括一些制造商、设备型号、版本等） 2、 Online 联机菜单3、 Frequency Device 设备频率菜单（主要显示变送器的输出频率值及相对应的输出压力值）4、 Utility 公共程序菜单（主要是手操器设置菜单包括设置轮询、调整LCD 对比度、设置手操器的自动关闭时间等，这里第5项为仿真菜单，允许在不连接设备时仿真一台HART兼容设备的联机状态，是一个训练工具。
）：主要介绍Online 联机菜单联机菜单：连上HART兼容设备，在主菜单在按 进入联机菜单如图。
联机菜单在联机菜单的首行显示设备的名称及仪表位号。
当特定设备的设备描述不在手操器中时，HART手操器会提供一个通用操作界面。
通用界面允许你向HART兼容设备执行通用的功能。
Generic Online（通用联机）菜单树。
通用联机菜单首先出现在通用界面。
该菜单显示一些必须的近前的设备信息，例如：测量值（PV）、模拟输出值（AO）、量程下限（LRV）和量程上限（URV）等。
需通过设备设置Device setup选项访问连接设备的设置参数。
以下功能可以在通用联机菜单中使用：SAVE（保存）功能键允许你保存变送器的设置。
475手操器使用教程引言：475(HART)手操器是一种用于操作和配置HART（Highway Addressable Remote Transducer）通讯协议的设备。
本文将详细介绍475手操器的使用方法和步骤，帮助读者快速熟悉和掌握该设备。
一、查找设备1.打开475手操器的电源，待其启动完毕后，进入主界面。
2. 在主界面上方，有一个“Find”按钮，点击该按钮进入设备查找模式。
3.在设备查找模式下，手操器会扫描附近的HART设备，当附近有设备可用时，手操器会显示在屏幕上。
如果屏幕上没有显示任何设备，则表示附近没有可用的HART设备。
4.点击手操器屏幕上显示的设备，即可选中该设备。
二、连接设备1. 选中设备后，点击手操器界面下方的“Connect”按钮，手操器将与所选设备建立连接。
2.当手操器与设备成功建立连接后，手操器界面将显示设备的基本信息，如设备名称、设备型号、设备状态等。
三、读取设备参数1.在设备连接成功后，手操器会自动读取设备的基本参数信息，并显示在手操器界面上。
2. 若要读取更多的设备参数信息，可以点击手操器界面上的“Read”按钮。
3.手操器会根据设备的配置，读取相应的参数信息，并显示在手操器界面上。
四、配置设备参数1.在手操器界面上，可以看到设备的各项参数信息。
2.若要修改一些参数，可以点击该参数所在的位置，并输入新的数值。
确保输入正确后，点击确认按钮进行参数修改。
3.在修改参数后，手操器会自动向设备发送新的参数配置命令，设备会根据手操器的配置进行相应的设置。
五、保存配置1.在参数修改完成后，为确保配置的持久性，需要将配置保存到设备中。
2. 点击手操器界面下方的“Save”按钮，手操器会将当前的配置信息保存到设备中，并显示保存成功的提示信息。
六、退出连接1.在配置完成后，需要断开和设备的连接。
2. 点击手操器界面下方的“Disconnect”按钮，手操器将与设备断开连接。
3.在断开连接后，手操器将返回到主界面，准备进行下一次操作。
