(参考资料)电池PACK结构设计介绍

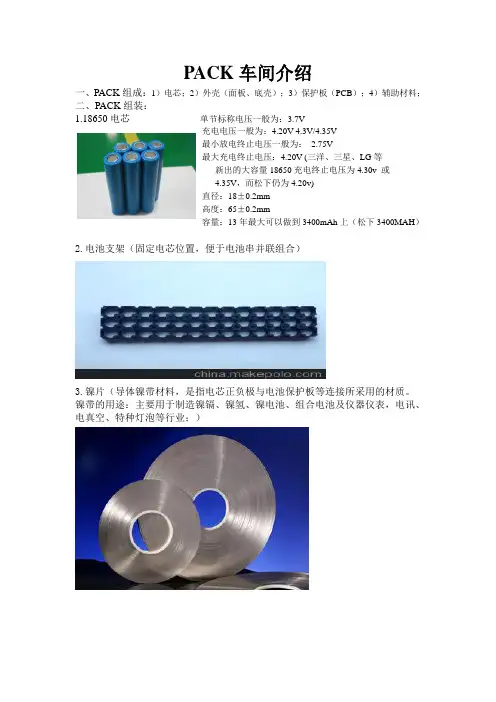

PACK车间介绍
一、PACK组成：1）电芯；2）外壳（面板、底壳）；3）保护板（PCB）；4）辅助材料；
二、PACK组装：
1.18650电芯单节标称电压一般为：3.7V
充电电压一般为：4.20V-4.3V/4.35V
最小放电终止电压一般为：2.75V
最大充电终止电压：4.20V (三洋、三星、LG等
新出的大容量18650充电终止电压为4.30v 或
4.35V，而松下仍为4.20v)
直径：18±0.2mm
高度：65±0.2mm
容量：13年最大可以做到3400mAh上（松下3400MAH）2.电池支架（固定电芯位置，便于电池串并联组合）
3.镍片（导体镍带材料，是指电芯正负极与电池保护板等连接所采用的材质。

镍带的用途：主要用于制造镍镉、镍氢、镍电池、组合电池及仪器仪表，电讯、电真空、特种灯泡等行业；）
4.电芯支架组装（18650电芯串并联组合）
5.镍片点焊
6.检测线保护板焊接
7.电池组检测
8.包装出货
附图一：
附图二：。

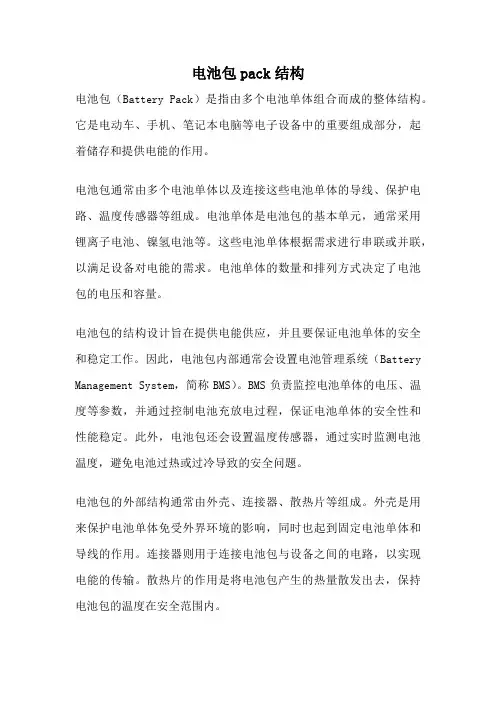

电池包pack结构电池包（Battery Pack）是指由多个电池单体组合而成的整体结构。

它是电动车、手机、笔记本电脑等电子设备中的重要组成部分，起着储存和提供电能的作用。

电池包通常由多个电池单体以及连接这些电池单体的导线、保护电路、温度传感器等组成。

电池单体是电池包的基本单元，通常采用锂离子电池、镍氢电池等。

这些电池单体根据需求进行串联或并联，以满足设备对电能的需求。

电池单体的数量和排列方式决定了电池包的电压和容量。

电池包的结构设计旨在提供电能供应，并且要保证电池单体的安全和稳定工作。

因此，电池包内部通常会设置电池管理系统（Battery Management System，简称BMS）。

BMS负责监控电池单体的电压、温度等参数，并通过控制电池充放电过程，保证电池单体的安全性和性能稳定。

此外，电池包还会设置温度传感器，通过实时监测电池温度，避免电池过热或过冷导致的安全问题。

电池包的外部结构通常由外壳、连接器、散热片等组成。

外壳是用来保护电池单体免受外界环境的影响，同时也起到固定电池单体和导线的作用。

连接器则用于连接电池包与设备之间的电路，以实现电能的传输。

散热片的作用是将电池包产生的热量散发出去，保持电池包的温度在安全范围内。

在电池包的使用过程中，需要注意一些安全事项。

首先，要避免电池包过度放电或过充电，这可能会损坏电池单体，甚至引发火灾等安全问题。

其次，要避免电池包过热，可以通过合理设计散热系统或设置温度保护装置来实现。

此外，电池包在长时间存储或不使用时，应储存于干燥、通风的环境中，避免受潮或受热。

随着电动车、无人机等领域的快速发展，电池包的技术也在不断进步。

目前，一些新型电池技术如固态电池、钠离子电池等已经开始应用于电池包中，以提高电池的能量密度和循环寿命。

同时，为了减轻电池包的重量和体积，一些研究机构和企业也在探索新的电池包设计，如柔性电池包、集成化设计等。

电池包作为电子设备中的重要组成部分，承担着储存和提供电能的重要任务。

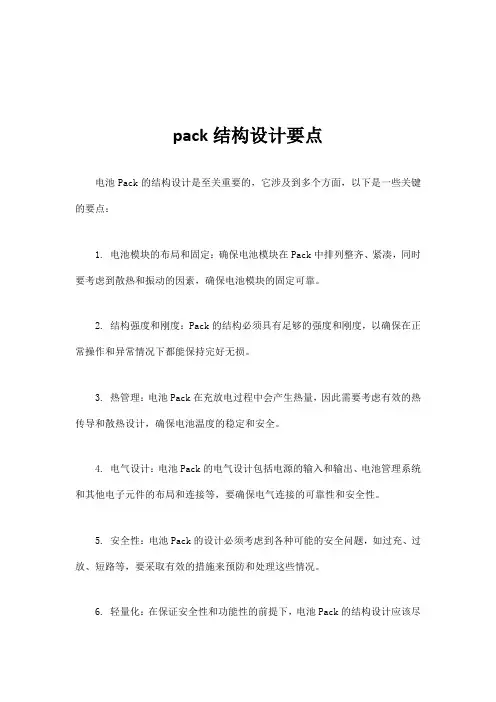

pack结构设计要点
电池Pack的结构设计是至关重要的，它涉及到多个方面，以下是一些关键的要点：
1. 电池模块的布局和固定：确保电池模块在Pack中排列整齐、紧凑，同时要考虑到散热和振动的因素，确保电池模块的固定可靠。

2. 结构强度和刚度：Pack的结构必须具有足够的强度和刚度，以确保在正常操作和异常情况下都能保持完好无损。

3. 热管理：电池Pack在充放电过程中会产生热量，因此需要考虑有效的热传导和散热设计，确保电池温度的稳定和安全。

4. 电气设计：电池Pack的电气设计包括电源的输入和输出、电池管理系统和其他电子元件的布局和连接等，要确保电气连接的可靠性和安全性。

5. 安全性：电池Pack的设计必须考虑到各种可能的安全问题，如过充、过放、短路等，要采取有效的措施来预防和处理这些情况。

6. 轻量化：在保证安全性和功能性的前提下，电池Pack的结构设计应该尽
可能地轻量化，以降低整个电动车的重量，从而提高电动车的能效。

7. 可维护性：电池Pack的设计应便于维护和更换，尽可能地减少维护时间和成本。

8. 标准化和模块化：为了提高生产效率和降低成本，电池Pack的结构设计应该尽可能地标准化和模块化，同时也要考虑到不同型号电池Pack的差异和特点。

总之，电池Pack的结构设计是一个复杂的过程，需要考虑多个因素。

只有综合考虑各个方面的需求和限制，才能设计出高效、安全、可靠的电池Pack。

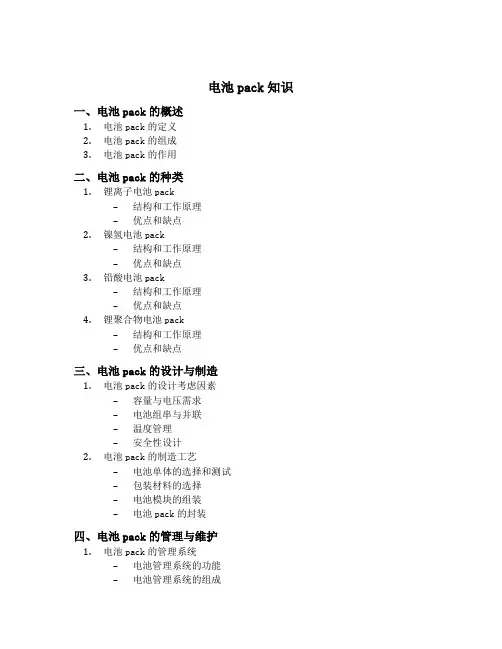

电池pack知识
一、电池pack的概述
1.电池pack的定义
2.电池pack的组成
3.电池pack的作用
二、电池pack的种类
1.锂离子电池pack
–结构和工作原理
–优点和缺点
2.镍氢电池pack
–结构和工作原理
–优点和缺点
3.铅酸电池pack
–结构和工作原理
–优点和缺点
4.锂聚合物电池pack
–结构和工作原理
–优点和缺点
三、电池pack的设计与制造
1.电池pack的设计考虑因素
–容量与电压需求
–电池组串与并联
–温度管理
–安全性设计
2.电池pack的制造工艺
–电池单体的选择和测试
–包装材料的选择
–电池模块的组装
–电池pack的封装
四、电池pack的管理与维护
1.电池pack的管理系统
–电池管理系统的功能
–电池管理系统的组成
2.电池pack的维护与保养
–充放电管理
–温度管理
–安全性检查
五、电池pack的应用领域
1.电动汽车
2.储能系统
3.无人机
4.移动设备
5.太阳能系统
六、未来发展趋势
1.高能量密度电池技术
2.快速充电技术
3.长寿命电池技术
4.环境友好型电池技术
以上是对电池pack知识的全面探讨，包括电池pack的概述、种类、设计与制造、管理与维护、应用领域以及未来发展趋势。

通过深入研究电池pack的相关知识，我们可以更好地了解和应用电池pack技术，推动电池技术的发展和创新。

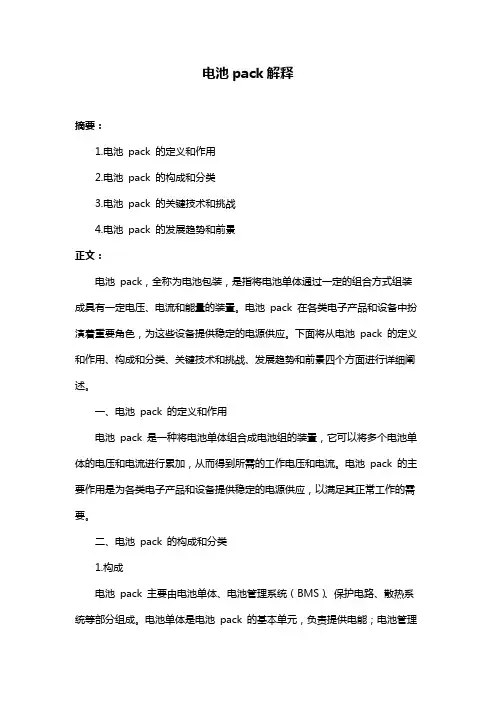

电池pack解释摘要：1.电池pack 的定义和作用2.电池pack 的构成和分类3.电池pack 的关键技术和挑战4.电池pack 的发展趋势和前景正文：电池pack，全称为电池包装，是指将电池单体通过一定的组合方式组装成具有一定电压、电流和能量的装置。

电池pack 在各类电子产品和设备中扮演着重要角色，为这些设备提供稳定的电源供应。

下面将从电池pack 的定义和作用、构成和分类、关键技术和挑战、发展趋势和前景四个方面进行详细阐述。

一、电池pack 的定义和作用电池pack 是一种将电池单体组合成电池组的装置，它可以将多个电池单体的电压和电流进行累加，从而得到所需的工作电压和电流。

电池pack 的主要作用是为各类电子产品和设备提供稳定的电源供应，以满足其正常工作的需要。

二、电池pack 的构成和分类1.构成电池pack 主要由电池单体、电池管理系统（BMS）、保护电路、散热系统等部分组成。

电池单体是电池pack 的基本单元，负责提供电能；电池管理系统（BMS）用于监控和控制电池组的工作状态，保证电池组的安全运行；保护电路用于防止电池组过充、过放、过温等异常情况；散热系统用于维持电池组的工作温度，防止过热。

2.分类根据电池类型，电池pack 可分为锂离子电池pack、镍氢电池pack、镍镉电池pack 等；根据电池单体的排列方式，电池pack 可分为串联式、并联式和串并联式等；根据应用领域，电池pack 可分为消费电子电池pack、动力电池pack 和储能电池pack 等。

三、电池pack 的关键技术和挑战1.关键技术电池pack 的关键技术包括电池单体的选择、电池管理系统的设计、保护电路的优化、散热系统的设计等。

2.挑战电池pack 面临的主要挑战有：保证电池组的安全稳定运行，防止电池过充、过放、过温等异常情况；提高电池pack 的能量密度和功率密度，以满足电子产品和设备对续航能力和性能的要求；降低电池pack 的成本，提高经济性；提高电池pack 的循环寿命，减少环境污染。

CONTENT一、电池的基本结构二、PACK主要物料三、主要生产工序四、元器件工作原理五、PACK专业术语六、PCM主要元器件电池PACK基础知识PACK基本知识日期：2018年10月23日1、电池的结构及组成（1） 扣壳类电池: 电芯+PCB板+塑胶壳 超焊面壳电芯底壳保护板商标片镍片3M 胶带电芯N om ex 纸美纹胶纸U L1571AW G 30Black R ed美纹胶纸①②③④⑤⑥⑦⑧①②③④⑤⑥⑦⑧PCM导线PR -04152528*6*0.1m m 8*3*0.1m m 11*13*0.1m mBB13-A15*15*0.1m m 10*15*0.1m m物料名称物料规格（2）MP3/DVD 类电池：电芯+PCB 板+导线3.5MAXRed(p+)Black(p-) PR-35123020.0±1.01.5±0.53.6MAX30.0M A X12,5MAX+ --+Connector:JST 02ASR-30S UL10625-32# 端子朝下Red（+）Black（-）PR-522730APPROVAL:2007-09-28TITLEVER:A/0SCALE:doc. number:unit:mm CHECK:DRAW:Chenyh FINISHED:MATERIAL:DATE:PL-5580131+ -Black(-)Red(+)133.0M A X50.0±2.080.5MAX 5.5MAX5.5MAX（3）蓝牙/MP3/DVD 类-电芯+PCB 板+导线蓝牙电池 MP3电池 PDA/DVD 电池1、五金端子类2、导线、插头线:P=Pin(拼,脚）MOLEX51021-0200 51021型号 0200就表示2P3、导线、插头检测内容4、胶纸类： 3M胶带、美纹胶纸、NOMEX纸、荼色高温胶纸等辅料1、超声波金属点焊(正极接镍带)电芯正极极耳为铝带，无法直接锡焊，需加接镍带，通常采用超声波金属点焊方法：利用超声波产生高频振荡使两金属片之间摩擦局部产生高热，而溶合连接起来。

动力电池pack结构设计与应用动力电池pack的结构设计主要包括以下几个部分：1. 电池模块：这是电池pack的核心部分，负责储存和释放能量，为汽车提供动力。

2. 机构系统：主要由电池pack上盖、托盘、各种金属支架、端板和螺栓组成，可以看作是电池pack的“骨骼”，起到支撑、抗机械冲击、机械振动和环境保护（防水防尘）的作用。

3. 电气系统：主要由高压跨接片或高压线束、低压线束和继电器组成。

高压线束可以看作是电池pack的“大动脉血管”，将动力电池系统心脏的动力不断输送到各个需要的部件中，低压线束则可以看作电池pack的“神经网络”，实时传输检测信号和控制信号。

4. 热管理系统：主要有风冷、水冷、液冷、相变材料等类型。

以水冷系统为例，热管理系统主要由冷却板，冷却水管、隔热垫和导热垫组成。

热管理系统相当于是给电池pack装了一个空调。

5. BMS（电池管理系统）：由CMU（控制单元）和BMU（电池单元）组成，可以监控电池包的电芯状态，控制电流流向，分配能量。

在应用方面，动力电池pack的结构设计需要考虑以下因素：1. 电池包的尺寸：整车底盘有很多零件，放置电池包的空间是有限的，要满足整车的空间要求，其次也的满足整车的纯电续航里程的要求，这就能直接转化成，这个电池包需要设计多少度电了。

2. 电池的选择：包括电芯的形式，方壳，软包，还是圆柱，每个电芯的容量是多少，然后了解整车其他用电器的工作电压的范围，这个决定着我们电池包的电芯是用几并几串的。

3. 安全性和可靠性：电池包的结构设计需要能够承受各种极端条件，如高温、低温、振动等，同时还需要考虑防水、防尘等方面的要求。

4. 成本和生产效率：结构设计应考虑到生产成本和生产效率，尽可能地降低成本并提高生产效率。

5. 维护和维修：结构设计应考虑到电池包的维护和维修，尽可能地使电池包的维护和维修变得简单易行。

总的来说，动力电池pack的结构设计是一个复杂的过程，需要考虑多个因素，包括性能、安全性、可靠性、成本和生产效率等。

电池pack基本结构电池Pack是电动汽车、便携式设备以及其他需要储存能量的应用中广泛使用的关键组件。

它由一系列电池模块组成，这些模块之间通过电缆和连接器连接。

电池Pack的基本结构包括以下几个关键组件：1. 电池模块：电池Pack内的基本单元，通常由几个电池单体组成。

电池模块的设计取决于应用的需求，可采用不同的电池化学类型，如锂离子、镍氢等。

每个电池模块通常具有自己的管理系统，用于监测电池的温度、电压和电流等关键参数。

2. 冷却系统：电池在充放电过程中会产生热量，因此需要冷却系统来控制电池温度。

冷却系统通常使用冷却液或风扇来散热，并确保电池处于适宜的工作温度范围内。

这有助于提高电池的效率和寿命，同时确保安全性能。

3. 外壳：电池Pack通常需要一个结构强度高、耐腐蚀的外壳来保护电池模块。

外壳材料可以是金属或塑料，其设计应考虑防护、隔离和散热等因素。

外壳还应提供足够的安全防护，防止发生电池泄漏或其他意外情况。

4. 连接器和电缆：电池Pack中的每个模块都需要连接器和电缆来连接到整个电池系统。

连接器和电缆负责传输电流和数据，确保电池的正常运行和监测。

它们需要具备良好的电气连接性和抗振动、抗腐蚀能力。

5. 管理系统：电池Pack还需要一个管理系统，用于监控和控制整个电池系统的运行。

管理系统包括电池管理单元（BMS）和电池控制器。

BMS负责监测电池状态，如电压、电流和温度，并确保电池在安全工作范围内。

电池控制器则负责管理电池充放电过程，以最大程度地延长电池的寿命和性能。

总结起来，电池Pack的基本结构包括电池模块、冷却系统、外壳、连接器和电缆以及管理系统。

这些组件共同工作，以提供高效、安全和可靠的能量储存解决方案，满足不同领域的能量需求。

电池包pack的构成
电池包（battery pack）一般由以下几个主要组成部分构成：
1. 电池单体（battery cell）：电池单体是电池包的基本组成单元，通常是由多个电池单元（battery cell）串联或并联而成。

电池单体根据使用场景的不同，可以是化学电池、锂电池、镍氢电池等。

2. 电池管理系统（battery management system，简称BMS）：
电池管理系统是负责监控和控制电池包的组件，它可以监测电池单体的电压、温度等参数，以确保电池正常工作，防止过充、过放等现象的发生，并提供对电池包的可靠性和安全性进行保障。

3. 电池保护板（battery protection board）：电池保护板是一种
用于保护电池单体的电子元器件，它可以检测电池单体的电压、电流等参数，并在电压过高、过低或电流过大等情况下切断电池的输出，以避免电池损坏。

4. 电池包外壳（battery pack enclosure）：电池包外壳是电池包的外部壳体，一般由耐高温、耐腐蚀的材料制成，用于保护电池单体和其他组件免受外部环境的影响，并提供机械保护和散热等功能。

5. 连接线（connection wires）：连接线用于把电池单体、BMS、保护板等各个组件连接起来，以构成完整的电池包。

除了上述主要组成部分之外，电池包还可能包括温度传感器、保险丝、继电器等辅助组件，以提高电池包的性能和可靠性。

储能电池pack结构随着能源需求的增加和可再生能源的发展，储能技术变得越来越重要。

储能电池作为一种常用的储能设备，被广泛应用于电动汽车、可再生能源发电系统以及智能电网等领域。

储能电池的pack结构对其性能和安全性起着至关重要的作用。

在本文中，将对储能电池pack结构进行详细介绍。

一、储能电池pack结构的组成储能电池pack结构主要由电池单体、电池管理系统（BMS）、冷却系统以及外壳等组成。

1. 电池单体：电池单体是储能电池pack的核心组成部分。

它由多个电池单元串联而成，每个电池单元都能够存储电能。

常见的电池单元有锂离子电池、镍氢电池和铅酸电池等。

电池单体需要具备高能量密度、长寿命、低内阻等特点，以提供稳定可靠的电能供应。

2. 电池管理系统（BMS）：BMS是储能电池pack中的重要组成部分，负责监控和管理电池的状态。

它可以实时监测电池的电压、电流、温度等参数，以确保电池的正常工作，并避免过充、过放等问题。

BMS还可以进行电池的均衡充放电，以提高电池的使用寿命和性能。

3. 冷却系统：储能电池pack在工作中会产生大量的热量，如果不能及时散热，将会影响电池的性能和安全性。

因此，冷却系统在pack结构中起着重要的作用。

冷却系统可以通过风扇、散热片、冷却液等方式将电池的热量散发出去，以保持电池的温度在安全范围内。

4. 外壳：储能电池pack的外壳起到保护电池的作用，防止外界物体对电池的损害。

外壳需要具备一定的强度和耐腐蚀性，以应对各种恶劣环境条件。

此外，外壳还需要具备良好的密封性，防止电池中的电解液泄漏，确保电池的安全性。

二、储能电池pack结构的工作原理储能电池pack结构在工作过程中，电池单体通过BMS进行管理和监控。

BMS根据电池的状态，对电池进行均衡充放电，以确保电池单体之间的电荷状态一致。

同时，BMS还可以控制冷却系统的工作，以保持电池的温度在安全范围内。

当外部需求电能时，储能电池pack会将储存的电能释放出来，以满足电力需求。
