钢衬PO最新版PE要求

钢衬塑管道P O管技术要求-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
钢衬PO管道制作
技术要求
***********有限公司二零**年*月***日
1.基础数据和设计基础
管道介质条件
滤器用 15%硫酸，温度45-55，压力；
凉水塔用循环水，温度45-55，ph值3-9，压力；
管道长度≤2000mm/根
2.指标保证、性能测试、验收
执行标准
衬塑加工执行HG/T2437-2006标准
原材料质量标准
PO：材质按HG20538-92对相应塑料的规定要求。

质量保证与达标
外观：该批产品外观平整、光滑，无气泡、无明显拉毛、龟裂、皱纹等缺陷
包装：该批产品两端用纤维板护盖，以防运输时密封面磕碰。

或采用不损害管件的其他包装
内在质量：用电火花检测仪检测，采用25KV高频电火花检测无电弧为合格。

使用温度：最高使用温度不小于70℃。

成品外刷两遍丹红防锈漆，干膜厚度不小于50um
3.技术要求
管材、管件
基管为无缝钢管，符合GB/T 8163和GB/T 17395要求
焊在基管上的钢法兰尺寸应符合GB/T 9119标准的规定，压力等级
管材、管件外径和壁厚
注：1.以上衬里全部采用滚塑工艺，衬层厚度不得小于上表规定
2.基材壁厚允许偏差为公称壁厚的±10%。

基材表面预处理
钢管和管件在衬塑前应采用喷丸、打磨、酸洗等方法去除基体金属表面的铁锈、毛刺、污垢等，并应符合GB/T12611规定。

钢衬塑管道简技术规范
一、技术规范
钢衬塑管道钢管采用Q235A材质或20#无缝钢管,所供管道的内衬材质为PO或PE，厚度为：3-6mm, 衬塑厚度的允许范围标准为: 0～+20%。

衬里层呈白色或青灰色，内表面光滑、地址均匀，不允许有裂纹、气泡分层及其他影响性能缺陷。

钢衬塑管道采用法兰连接，法兰采用标准为GB/T9113,法兰压力等级为PN1.0MPa；衬塑层延伸出管道端部至法兰面的外径。

二、钢衬塑管道性能
1．钢衬塑管道具有极好的耐腐蚀性能，对一般酸碱盐（如乙二酸、磷酸、40%重铬酸钾、盐酸、氯化钠、氟化钠、氢氧化钠等）及有机溶剂的化学稳定性良好，适用于腐蚀性气体，液体及固液混合体介质的输送；可抵御小分子气体的渗透，包括氧、二氧化碳、氯气、氯化氢气体。

2．钢衬塑管道输送介质工作温度：-25℃~60℃
3．钢衬塑管道机械强度与钢管相同，耐浆体和粉尘冲击，耐磨性是聚乙烯的四倍；对弯曲、压力和强度承受能力强
4．钢衬塑管道内壁光滑，不结垢，不滋生微生物、保证流体品质5．钢衬塑管道塑层和钢管紧密结合，剥离强度检测其粘接力≧70N/cm
6. 钢衬塑管道工作压力：正压2.5MPa;耐负压≤90KPa。

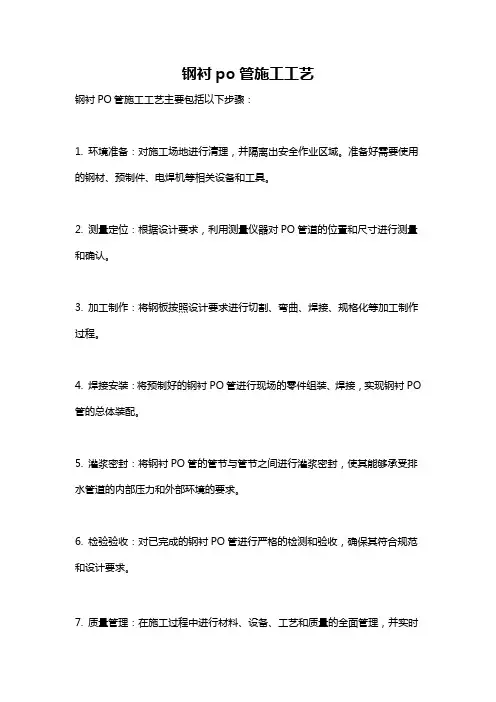

钢衬po管施工工艺
钢衬PO管施工工艺主要包括以下步骤：
1. 环境准备：对施工场地进行清理，并隔离出安全作业区域。

准备好需要使用的钢材、预制件、电焊机等相关设备和工具。

2. 测量定位：根据设计要求，利用测量仪器对PO管道的位置和尺寸进行测量和确认。

3. 加工制作：将钢板按照设计要求进行切割、弯曲、焊接、规格化等加工制作过程。

4. 焊接安装：将预制好的钢衬PO管进行现场的零件组装、焊接，实现钢衬PO 管的总体装配。

5. 灌浆密封：将钢衬PO管的管节与管节之间进行灌浆密封，使其能够承受排水管道的内部压力和外部环境的要求。

6. 检验验收：对已完成的钢衬PO管进行严格的检测和验收，确保其符合规范和设计要求。

7. 质量管理：在施工过程中进行材料、设备、工艺和质量的全面管理，并实时
记录和反馈问题。

如发现质量问题及时处理和整改。

钢衬PO复合管招标文书工程名称：湖北宜化电石PVC工程湖北宜昌宜化太平洋化工有限公司二〇〇七年三月一、供货范围：本技术规格书规定了湖北宜化电石PVC工程中如下表所示钢衬PO复合管的操作条件、材料、特殊要求、供货范围、设计制造和检验采用的标准规范及投标要求1、以上管道及管件材料要求分开报价。

二、投标要求1、计量单位和文字除非另有规定，所有的设计文件及相关资料一律采用法定计量单位。

图纸及技术文件采用中文。

2、卖方的供货应完全遵循本技术规格书的要求，如有偏离应取得买方的书面认可。

投标者可以提出适合于本技术规格书要求的其它方案和修改建议，但必须在投标书内对这些建议阐述足够的理由，以供买方分析是否采纳。

3、卖方应根据技术规格书的要求提供报价技术文件资料。

4、未经生产考核及鉴定的新技术不能在产品设计中采用，只有经过实际生产验证或技术性能有确切保证的设备方能被接受。

5、卖方在技术投标书中应提供原材料制造厂（商）的生产合格证及同类管道使用业绩，包括:−−使用地点、安装和开车年份；−−技术规格、生产能力；−−主要部件材料；−−使用情况。

6优先次序当各标准、规范之间存在矛盾时，卖方应向买方提出澄清，作为一般原则，应以较严格的要求为准。

遵循规范和CWCEC标准不能理解为可以减轻和解除卖方的责任和保证以及合同规定卖方的义务。

三、复合管原材料及管道管件技术要求：1、复合管衬里材料为PO，系指以乙烯、丙烯、丁烯等烯烃为主的均聚物和共聚物，也包括改性、共混、增强复合物，要求性能指标如下：要求供货厂家详细提供PO原材料的技术参数及产地、合格证。

2、管道管件均采用20#无缝钢管，管道采用标准为GB/T8163-99，法兰采用标准为HG20593-97，法兰均采用FF密封形式；弯头、异径管、三通采用标准为GB12459-90。

3、焊接要求：管子及管件的坡口和焊接应符合所选用的标准的规定，平焊法兰与管子的焊接应符合HG20605之规定。

DN600钢衬PO法兰式蝶阀（电动/手动）订货技术要求
一、工艺要求：
1、过流介质：生产废水、初期雨水或事故排水，pH：6.8～9.5，主要含砂石、铁粉等固体
颗粒
2、过流介质温度：<50℃
3、阀门型号规格：DN600钢衬PO法兰式阀门，手动/电动控制
4、数量：2台
5、承压能力：≥1.0MPa
6、电压等级：380V
7、安装地点及环境：初期雨水及事故水池进水箱涵内
二、技术要求
1、蝶阀本体：铸钢件。

2、蝶阀介质过流区域：衬PO，PO层厚度不低于5mm。

3、蝶阀启闭控制方式：电动/手动两种控制方式。

4、蝶阀密封材料：采用耐磨损耐腐蚀材料，软密封，使用寿命不低于8000小时。

5、工作pH范围：5～10。

6、特殊要求：保证密封性，做到无泄漏。

7、设备工作制度：两用。

8、供货范围：蝶阀（包括电动装置）、与蝶阀配套安装的法兰。

其中：法兰材质：碳钢，压
力等级与蝶阀一致，数量：2副。

三、配套或辅机设备清单、技术规格（型号）参数及技术要求
1、电动装置，采用国产知名企业的产品。

电动装置应稳定可靠运行，操作维护方便；具有
良好的使用性能、防腐防锈。

2、随机提供电动装置产品合格证、使用说明书、电气控制原理图。

四、技术资料
1．设备安装基础资料、用电负荷、运行荷载、技术性能说明,维护和操作手册。

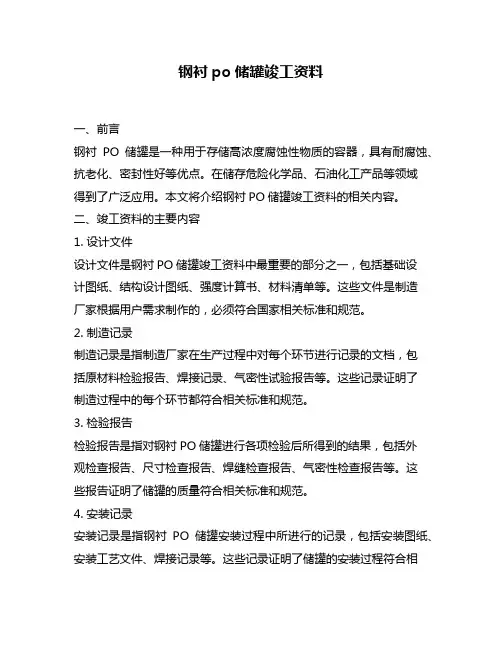

钢衬po储罐竣工资料一、前言钢衬PO储罐是一种用于存储高浓度腐蚀性物质的容器，具有耐腐蚀、抗老化、密封性好等优点。

在储存危险化学品、石油化工产品等领域得到了广泛应用。

本文将介绍钢衬PO储罐竣工资料的相关内容。

二、竣工资料的主要内容1. 设计文件设计文件是钢衬PO储罐竣工资料中最重要的部分之一，包括基础设计图纸、结构设计图纸、强度计算书、材料清单等。

这些文件是制造厂家根据用户需求制作的，必须符合国家相关标准和规范。

2. 制造记录制造记录是指制造厂家在生产过程中对每个环节进行记录的文档，包括原材料检验报告、焊接记录、气密性试验报告等。

这些记录证明了制造过程中的每个环节都符合相关标准和规范。

3. 检验报告检验报告是指对钢衬PO储罐进行各项检验后所得到的结果，包括外观检查报告、尺寸检查报告、焊缝检查报告、气密性检查报告等。

这些报告证明了储罐的质量符合相关标准和规范。

4. 安装记录安装记录是指钢衬PO储罐安装过程中所进行的记录，包括安装图纸、安装工艺文件、焊接记录等。

这些记录证明了储罐的安装过程符合相关标准和规范。

5. 使用说明书使用说明书是制造厂家为用户提供的一份详细的使用手册，包括储罐的使用方法、保养方法、维修方法等。

用户必须按照说明书进行操作，以确保储罐能够长期稳定地运行。

三、竣工资料的重要性钢衬PO储罐是一种用于存储危险化学品、石油化工产品等高浓度腐蚀性物质的容器，其质量和安全性直接关系到生产企业的生产效益和员工人身安全。

竣工资料是对钢衬PO储罐制造过程中各个环节进行全面记录和检验后得到的结果，具有严格的法律效力。

在日常维护和管理中，用于对钢衬PO储罐进行监督和管理，确保其长期安全稳定地运行。

四、竣工资料的保管和管理竣工资料是钢衬PO储罐的重要组成部分，必须妥善保管和管理。

制造厂家应当对竣工资料进行全面归档，并按照国家相关标准和规范进行保管。

用户在收到钢衬PO储罐后，应当认真查看竣工资料，将其归档保存，并在日常维护和管理中加以参考。

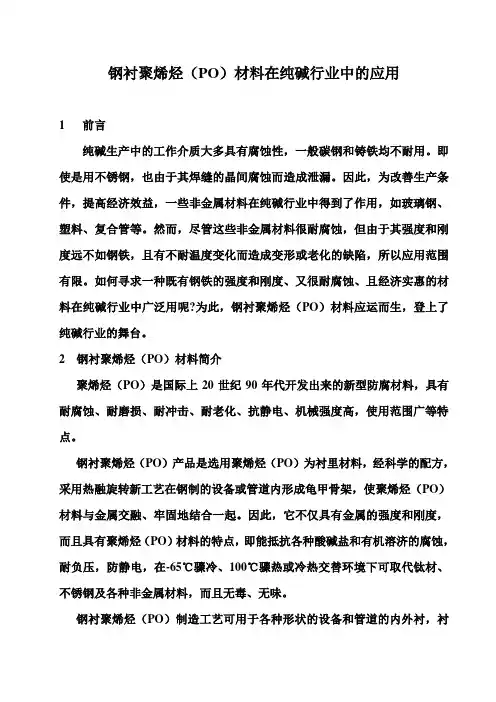

钢衬聚烯烃（PO）材料在纯碱行业中的应用1 前言纯碱生产中的工作介质大多具有腐蚀性，一般碳钢和铸铁均不耐用。

即使是用不锈钢，也由于其焊缝的晶间腐蚀而造成泄漏。

因此，为改善生产条件，提高经济效益，一些非金属材料在纯碱行业中得到了作用，如玻璃钢、塑料、复合管等。

然而，尽管这些非金属材料很耐腐蚀，但由于其强度和刚度远不如钢铁，且有不耐温度变化而造成变形或老化的缺陷，所以应用范围有限。

如何寻求一种既有钢铁的强度和刚度、又很耐腐蚀、且经济实惠的材料在纯碱行业中广泛用呢?为此，钢衬聚烯烃（PO）材料应运而生，登上了纯碱行业的舞台。

2 钢衬聚烯烃（PO）材料简介聚烯烃（PO）是国际上20世纪90年代开发出来的新型防腐材料，具有耐腐蚀、耐磨损、耐冲击、耐老化、抗静电、机械强度高，使用范围广等特点。

钢衬聚烯烃（PO）产品是选用聚烯烃（PO）为衬里材料，经科学的配方，采用热融旋转新工艺在钢制的设备或管道内形成龟甲骨架，使聚烯烃（PO）材料与金属交融、牢固地结合一起。

因此，它不仅具有金属的强度和刚度，而且具有聚烯烃（PO）材料的特点，即能抵抗各种酸碱盐和有机溶济的腐蚀，耐负压，防静电，在-65℃骤冷、100℃骤热或冷热交替环境下可取代钛材、不锈钢及各种非金属材料，而且无毒、无味。

钢衬聚烯烃（PO）制造工艺可用于各种形状的设备和管道的内外衬，衬层厚薄可任意选择。

衬层不仅光滑均匀，整体性强，而且致密性高，不脱落，无内应力。

因此，钢衬聚烯烃（PO）不仅用于各种规格型号的管道，而且可用于塔、釜容器等大型设备。

3钢衬聚烯烃（PO）管道在纯碱行业中的应用3.1 在盐水系统中的应用纯碱行业盐水系统中首次使用钢衬钢衬聚烯烃（PO）管道是在湖北双环。

1997年该企业引进了20万t/a盐硝联产装置，为选择输送80℃左右的盐水料浆管道的材质，经认真仔细的将钢衬聚烯烃（PO）材料与不绣钢材料进行充分对比后，最终选择了钢衬聚烯烃（PO）管，且一直使用至今，未出任何问题。

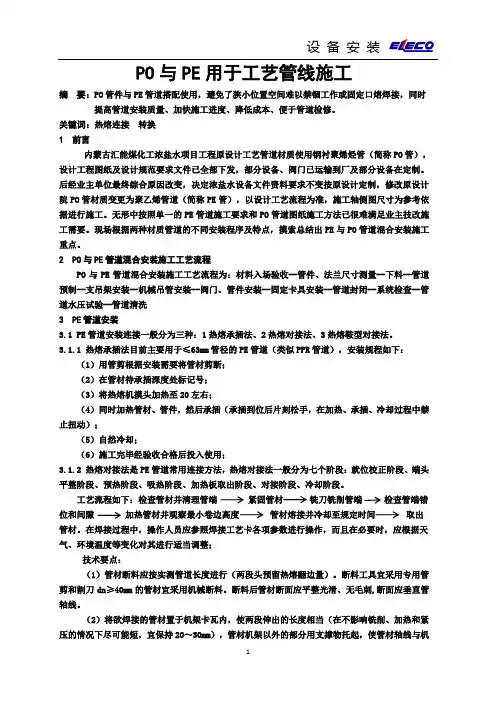

PO与PE用于工艺管线施工摘要：PO管件与PE管道搭配使用，避免了狭小位置空间难以禁锢工作或固定口熔焊接，同时提高管道安装质量、加快施工进度、降低成本、便于管道检修。

关键词：热熔连接转换1 前言内蒙古汇能煤化工浓盐水项目工程原设计工艺管道材质使用钢衬聚烯烃管（简称PO管），设计工程图纸及设计规范要求文件已全部下发，部分设备、阀门已运输到厂及部分设备在定制。

后经业主单位最终综合原因改变，决定浓盐水设备文件资料要求不变按原设计定制，修改原设计院PO管材质变更为聚乙烯管道（简称PE管），以设计工艺流程为准，施工轴侧图尺寸为参考依据进行施工。

无形中按照单一的PE管道施工要求和PO管道图纸施工方法已很难满足业主技改施工需要。

现场根据两种材质管道的不同安装程序及特点，摸索总结出PE与PO管道混合安装施工重点。

2 PO与PE管道混合安装施工工艺流程PO与PE管道混合安装施工工艺流程为：材料入场验收--管件、法兰尺寸测量--下料--管道预制--支吊架安装--机械吊管安装--阀门、管件安装--固定卡具安装--管道封闭--系统检查--管道水压试验--管道清洗3 PE管道安装3.1 PE管道安装连接一般分为三种：1热熔承插法、2热熔对接法、3热熔鞍型对接法。

3.1.1 热熔承插法目前主要用于≤63mm管径的PE管道（类似PPR管道），安装规程如下：（1）用管剪根据安装需要将管材剪断；（2）在管材待承插深度处标记号；（3）将热熔机摸头加热至20左右；（4）同时加热管材、管件，然后承插（承插到位后片刻松手，在加热、承插、冷却过程中禁止扭动）；（5）自然冷却；（6）施工完毕经验收合格后投入使用；3.1.2 热熔对接法是PE管道常用连接方法，热熔对接法一般分为七个阶段：就位校正阶段、端头平整阶段、预热阶段、吸热阶段、加热板取出阶段、对接阶段、冷却阶段。

工艺流程如下：检查管材并清理管端紧固管材铣刀铣削管端检查管端错位和间隙加热管材并观察最小卷边高度管材熔接并冷却至规定时间取出管材。

钢衬PP复合管性能：介质工作温度：-25°C~+110°C介质工作压力：正压，常温下负压为94KPa典型应用：适用于侵蚀性流体介质及工业纯水、化学纯水、离子水、无离子水的输送，利用寿命比不锈钢长，可替代不锈钢管，比衬胶管、玻璃钢管寿命更长。

耐侵蚀性：除浓硝酸、发烟硫酸、氯磺酸等强氧化性酸外，能耐大多数的有机和无机酸、碱、盐，对应力侵蚀的抗蚀性良好，能耐10%以下的硝酸、甲酸、醋酸，36%以下的盐酸，20%以下的氢溴酸、稀氢氟酸、各类浓度的碳酸、硼酸、丁酸、碱及绝大多数盐、汞、空气、NH3、C02、CO、N02、HCL等气体的侵蚀多功能。

钢衬（滚）聚烯烃（P0）管道性能：介质工作温度：-25C~+105C介质工作压力：正压;负压90KPa系列产品特性：无毒而抗温耐低温耐负压，耐真空耐侵蚀，抗老化，抗冲击，表面滑腻结合力强。

对一样酸碱盐的有机溶剂性能良好，适用于侵蚀性气体，液体及固体液，浆液介质的输送。

本产品普遍应用于化工、生物、电力、冶炼、制药、食物、环保等领域，在-20°C-105C 内是取代橡胶瓷、玻璃钢、不锈钢及塑料板等衬里的理想材料。

详细信息请登录：查询参考资料：钢衬塑管的要紧品种及性能介绍钢衬聚乙烯（PE）复合管道性能：介质工作温度：-25°C~+105°C介质工作压力：正压;负压90KPa系列产品特性：无毒而抗温耐低温耐负压，耐真空耐侵蚀，抗老化，抗冲击，表面滑腻结合力强。

对一样酸碱盐的有机溶剂性能良好，适用于侵蚀性气体，液体及固体液，浆液介质的输送。

本产品普遍应用于化工、生物、电力、冶炼、制药、食物、环保等领域，在-20工-105工内是取代橡胶瓷、玻璃钢、不锈钢及塑料板等衬里的理想材料钢衬聚烯烃(PO)复合管性能：介质工作温度：-25°C~+105°C介质工作压力：正压;负压90KPa系列产品特性：无毒而抗温耐低温耐负压，耐真空耐侵蚀，抗老化，抗冲击，表面滑腻结合力强。
