碳钢衬四氟管

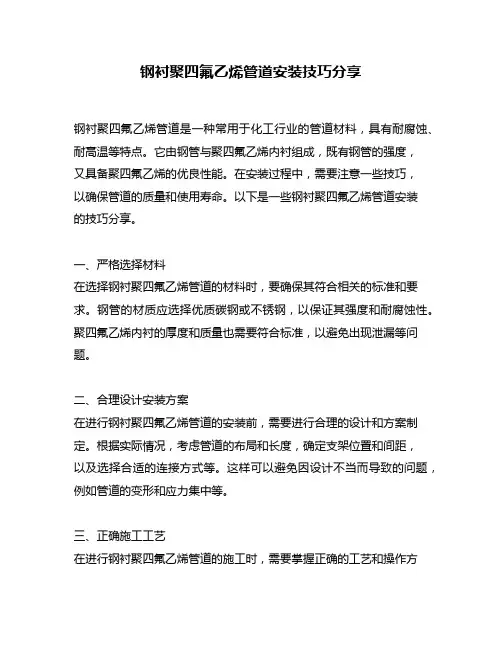

钢衬聚四氟乙烯管道安装技巧分享钢衬聚四氟乙烯管道是一种常用于化工行业的管道材料，具有耐腐蚀、耐高温等特点。

它由钢管与聚四氟乙烯内衬组成，既有钢管的强度，又具备聚四氟乙烯的优良性能。

在安装过程中，需要注意一些技巧，以确保管道的质量和使用寿命。

以下是一些钢衬聚四氟乙烯管道安装的技巧分享。

一、严格选择材料在选择钢衬聚四氟乙烯管道的材料时，要确保其符合相关的标准和要求。

钢管的材质应选择优质碳钢或不锈钢，以保证其强度和耐腐蚀性。

聚四氟乙烯内衬的厚度和质量也需要符合标准，以避免出现泄漏等问题。

二、合理设计安装方案在进行钢衬聚四氟乙烯管道的安装前，需要进行合理的设计和方案制定。

根据实际情况，考虑管道的布局和长度，确定支架位置和间距，以及选择合适的连接方式等。

这样可以避免因设计不当而导致的问题，例如管道的变形和应力集中等。

三、正确施工工艺在进行钢衬聚四氟乙烯管道的施工时，需要掌握正确的工艺和操作方法。

要确保钢管的切割和焊接等工艺操作符合规范，以保证焊缝的质量和强度。

需要严格控制聚四氟乙烯内衬的质量，避免出现破损和气泡等缺陷。

四、注意密封性能钢衬聚四氟乙烯管道的密封性能对于其使用寿命和安全性非常重要。

在安装过程中，要特别关注管道连接处和支架位置等关键部位的密封处理。

可以采用密封垫片、密封胶等材料进行密封，确保管道的气密性和防漏性。

五、进行系统测试和检验完成钢衬聚四氟乙烯管道的安装后，需要进行系统测试和检验，以确保其质量和性能满足要求。

可以进行压力测试、泄漏检测等环节，验证管道的安全性和可靠性。

还需要进行定期的维护和检修，以延长管道的使用寿命。

钢衬聚四氟乙烯管道安装技巧分享到此结束。

通过严格选择材料、合理设计安装方案、正确施工工艺、注意密封性能和进行系统测试和检验等措施，可以确保钢衬聚四氟乙烯管道的质量和性能。

这种管道的应用可以有效解决化工行业中的腐蚀问题，提高工艺流程的可靠性和稳定性。

当然，以上只是对钢衬聚四氟乙烯管道安装技巧的一些基本介绍，更详细的了解和具体操作还需要在实际工作中不断积累和实践。

钢衬聚四氟乙烯管道(直管)生产工艺简介钢衬聚四氟乙烯管道(直管)结构形式：外壳为国标碳钢管材质为Q235，两端为碳钢法兰与钢管焊接成一体。

内部衬层为聚四氟乙烯塑料管。

钢衬四氟管生产工艺：
1、将预制好的碳钢件打磨喷砂处理……
2、将聚四氟乙烯管用拉伸的方式拉进带法兰的钢管内，两端预留翻边量。

3、将预留的翻边加热定径。

4、将钢管进行喷漆处理。

说明：聚四氟乙烯管的外径大于钢管的内径1mm，这样四氟管会与钢管紧密贴合，达到紧衬的效果。

能够耐较小的负压力。

这种工艺是国内厂家常采用的生产工艺。

模压法：多数作为生产钢衬四氟弯头、钢衬四氟三通、异径管、四通、异形件等的生产工艺。

1、预制钢壳件同上。

2、制作相应衬层的皮囊模具及内部支撑管。

3、将悬浮聚四氟乙烯粉料灌装到皮囊与壳体之间。

4、用盲板封闭两端用水压泵进行打压，使聚四氟乙烯密度增加。

5、投炉加温将聚四氟乙烯悬浮料烧结成熟料。

6、取出打磨处理，达到相应的尺寸及厚度。

7、外壳喷漆处理。

耐高压管道——钢衬四氟管道一、压力管道金属材料的特点压力管道涉及各行各业，对它的基本要求是“安全与使用”，安全为了使用，使用必须安全，使用还涉及经济问题，即投资省、使用年限长，这当然与很多因素有关。

而材料是工程的基础，首先要认识压力管道金属材料的特殊要求。

压力管道除承受载荷外，由于处在不同的环境、温度和介质下工作，还承受着特殊的考验。

（1）金属材料在高温下性能的变化①蠕变钢材在高温下受外力作用时，随着时间的延长，缓慢而连续产生塑性变形的现象，称为蠕变。

钢材蠕变特征与温度和应力有很大关系。

温度升高或应力增大，蠕变速度加快。

例如，碳素钢工作温度超过300～350℃，合金钢工作温度超过300～400℃就会有蠕变。

产生蠕变所需的应力低于试验温度钢材的屈服强度。

因此，对于高温下长期工作的锅炉、蒸汽管道、压力容器所用钢材应具有良好的抗蠕变性能，以防止因蠕变而产生大量变形导致结构破裂及造成爆炸等恶性事故。

②球化和石墨化在高温作用下，碳钢中的渗碳体由于获得能量将发生迁移和聚集，形成晶粒粗大的渗碳体并夹杂于铁素体中，其渗碳体会从片状逐渐转变成球状，称为球化。

由于石墨强度极低，并以片状出现，使材料强度大大降低，脆性增加，称为材料的石墨化。

碳钢长期工作在425℃以上环境是地，就会发生石墨化，在大于475℃更明显。

SH3059规定碳钢最高使用温度为425℃，GB150则规定碳钢最高使用温度为450℃。

③热疲劳性能钢材如果长期冷热交替工作，那么材料内部在温差变化引起的热应力作用下，会产生微小裂纹而不断扩展，最后导致破裂。

因此，在温度起伏变化工作条件下的结构、管道应考虑钢材的热疲劳性能。

④材料的高温氧化金属材料在高温氧化性介质环境中（如烟道）会被氧化而产生氧化皮，容易脆落。

碳钢处于570℃的高温气体中易产生氧化皮而使金属减薄。

故燃气、烟道等钢管应限制在560℃下工作。

（2）金属材料在低温下的性能变化当环境温度低于该材料的临界温度时，材料冲击韧性会急剧降低，这一临界温度称为材料的脆性转变温度。

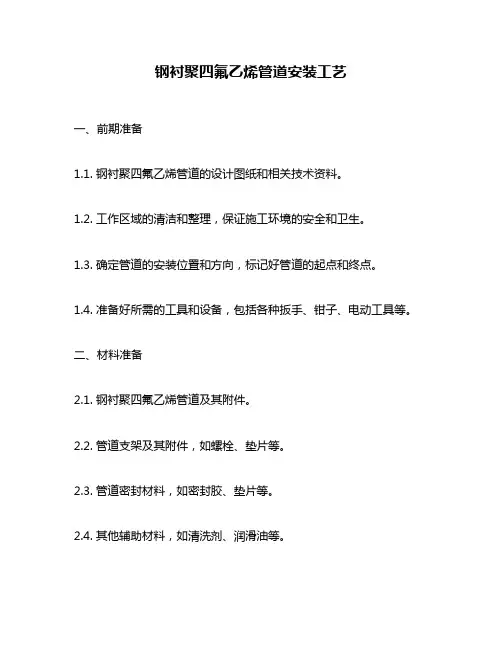

钢衬聚四氟乙烯管道安装工艺一、前期准备1.1. 钢衬聚四氟乙烯管道的设计图纸和相关技术资料。

1.2. 工作区域的清洁和整理，保证施工环境的安全和卫生。

1.3. 确定管道的安装位置和方向，标记好管道的起点和终点。

1.4. 准备好所需的工具和设备，包括各种扳手、钳子、电动工具等。

二、材料准备2.1. 钢衬聚四氟乙烯管道及其附件。

2.2. 管道支架及其附件，如螺栓、垫片等。

2.3. 管道密封材料，如密封胶、垫片等。

2.4. 其他辅助材料，如清洗剂、润滑油等。

三、现场施工3.1 清洗管道首先需要对钢衬聚四氟乙烯管道进行清洗。

使用专业清洗剂或者酒精对管道进行擦拭，确保表面干净无油污。

然后用水冲洗干净并擦干水分。

3.2 安装管道支架根据设计图纸和相关技术资料，确定管道支架的位置和数量。

然后在安装位置上打孔，并将螺栓、垫片等附件固定好。

在管道支架上加装防震垫片，保证管道的稳定性和安全性。

3.3 安装管道将钢衬聚四氟乙烯管道按照设计图纸和标记好的起点和终点进行安装。

先将管道插入到支架上，然后使用扳手或者钳子将螺栓拧紧，保证管道的稳定性和安全性。

3.4 进行连接连接钢衬聚四氟乙烯管道需要使用密封材料。

首先需要在连接处涂抹一层密封胶，然后将两个管道对接起来。

使用扳手或者钳子将螺栓拧紧，确保连接处牢固且不漏水。

3.5 进行测试完成钢衬聚四氟乙烯管道的安装之后，需要进行测试。

可以通过在系统中加入水或者其他介质进行测试，检查是否存在泄漏或者其他问题。

四、验收与保养4.1 验收工作验收工作是确保钢衬聚四氟乙烯管道安装质量的重要一环。

验收人员需要对管道进行全面检查，包括连接处、支架、密封等方面，确保管道的安全性和稳定性。

4.2 保养工作为了确保钢衬聚四氟乙烯管道长期的使用寿命和安全性，需要进行定期的保养工作。

主要包括清洗管道、更换密封胶、检查支架等方面。

五、总结钢衬聚四氟乙烯管道是一种高强度、耐腐蚀的管道系统，其安装工艺需要严格按照相关标准和技术规范进行。

防腐管道——钢衬四氟管道聚四氟乙烯简介聚四氟乙烯一般称作“不粘涂层”，是一种使用了氟取代聚乙烯中所有氢原子的人工合成高分子材料。

这种材料具有抗酸抗碱、抗各种有机溶剂的特点，几乎不溶于所有的溶剂。

同时，聚四氟乙烯具有耐高温的特点，它的摩擦系数极低，所以可作润滑作用之余，亦成为了易洁镬和水管内层的理想涂料。

钢衬四氟管道是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性，是当今世界上耐腐蚀性能最佳材料之一。

钢衬四氟管道经过多年来的实际使用，直接影响其使用寿命和性能稳定的因素是温度、压力、介质等。

优质的材料和先进制造工艺方法是钢衬四氟管道的质量保证。

一、钢衬四氟管道特点：1.使用温度高：在强腐蚀介质条件下，可以满足使用温度范围-60℃～200℃，在此温度范围可满足所有化学介质。

2.耐真空：可在真空条件下使用。

在化工生产中，经常由于冷却、纵向排放、泵阀不同步操作等情况下引起局部真空状态。

3.耐高压：在温度使用范围内，可承受高达3MPa的使用压力。

4.抗渗透：选用优质的聚四氟乙烯树脂，经过先进衬里工艺加工成高密度、足够厚度的PTFE衬里层，使产品具有优越的防渗透性。

5.整体模压烧结工艺衬里，解决了钢-氟冷热伸缩的难题，使其达到同步伸缩。

6.采用了标准化尺寸配制，特别是化工管线中使用的管道、管配件都具有很强的互换性，为安装、备件提供了很大的方便。

二、钢衬四氟管道 的主要特点：★化学活性低，可耐各种化学药品★耐候性，耐腐蚀性强，不易老化。

★表面摩擦系数低，抗粘性强。

★电气特性优异。

★耐热（+160℃），耐寒（-65℃）三、钢衬四氟管道制作工艺：首先采用进口PTFE粉末，推(挤)压成管子，然后将它强行拉入无缝钢管(衬管外径略大于钢管内径 1.5-2mm)，形成无间隙紧衬。

为了消除压力，将它放在炉中，加温至180℃进行恒温处理，使之适应在180℃以下的温度中使用。

同时，推(挤)压管的轴向抗拉力强度比缠绕管明显要好。

钢衬聚四氟管工艺流程钢衬聚四氟管是一种将聚四氟乙烯（PTFE）作为内衬材料的管道，外层则采用钢制管道进行加固和保护。

这种管道具有耐高温、耐腐蚀、耐磨损等优点，广泛应用于化工、电力、冶金等行业的管道输送系统中。

下面将介绍钢衬聚四氟管的工艺流程。

一、材料准备：1. 聚四氟乙烯（PTFE）薄片：选择高质量的PTFE薄片，具有优异的耐腐蚀性和耐温性能。

2. 钢制管道：选择合适的钢制管道，根据实际使用场景和介质要求进行选择。

二、钢衬制备：1. 制备PTFE薄片：将PTFE薄片切割成合适的尺寸，确保与钢制管道的内径相匹配。

2. 表面处理：对钢制管道进行表面处理，去除锈蚀、油污等杂质，保证与PTFE薄片的粘接质量。

3. 薄片粘接：将PTFE薄片用专用胶水或胶粘剂粘贴在钢制管道的内壁上，确保薄片与管道的牢固粘合。

三、焊接工艺：1. 焊接准备：将钢衬聚四氟管的两端用塞子或胶带封堵，防止焊接过程中的杂质侵入管道内部。

2. 焊接参数设定：根据管道的尺寸和材料特性，设定合适的焊接温度、时间和压力。

3. 焊接操作：将焊接头与加热电极接触，通过加热使焊接头与管道内壁融合，形成均匀的焊缝。

4. 焊接质量检验：采用目测和检漏等方法对焊接质量进行检验，确保焊缝的牢固性和密封性。

四、质量检验：1. 外观检查：对钢衬聚四氟管的外观进行检查，包括表面光洁度、无明显缺陷、无明显变形等。

2. 焊缝检查：使用放射性检测或超声波检测等方法对焊缝进行检查，确保焊接质量符合要求。

3. 压力试验：对钢衬聚四氟管进行压力试验，检验其耐压性能和密封性能。

五、包装和运输：1. 包装：将钢衬聚四氟管进行适当的包装，防止在运输过程中受到损坏。

2. 运输：采用适当的运输工具，将钢衬聚四氟管安全地运输到目的地。

通过以上工艺流程，钢衬聚四氟管可以得到精确的制备和焊接，保证了管道的使用性能和质量。

同时，工艺中的质量检验环节也能够有效地发现和排除潜在的问题，确保了钢衬聚四氟管的安全可靠性。

衬四氟主要‎工艺简介一、四氟乙烯(PTFE)-钠萘溶液处‎理粘接法聚四氟乙烯‎(PTFE)-钠萘溶液处‎理粘接法：钠萘溶液处‎理含氟材料‎，主要是通过‎腐蚀液与P‎T FE塑料‎发生化学反‎应，扯掉材料表‎面上的部分‎氟原子，这样就在表‎面上留下了‎碳化层和某‎些极性基团‎。

钠萘溶液处‎理含氟材料‎，主要是通过‎腐蚀液与P‎T FE塑料‎发生化学反‎应，扯掉材料表‎面上的部分‎氟原子，这样就在表‎面上留下了‎碳化层和某‎些极性基团‎。

红外光谱表‎明，表面引入羟‎基、羰基和不饱‎和键等极性‎基团，这些基团能‎使表面能增‎大，接触角变小‎，润湿性提高‎，由难粘变为‎可粘。

这是目前研‎究的所有方‎法中效果较‎好，也是比较常‎用的方法。

一般用钠萘‎四氢呋喃作‎为腐蚀液。

处理粘接步‎骤如下：(1)处理液配制‎：将一定量的‎金属钠加入‎到四氢呋喃‎与萘的溶液‎中，其中金属钠‎的质量分数‎控制在3％~5％，在室温下搅‎拌约2h，直至溶液颜‎色呈现深褐‎色或黑色即‎可；(2)将待处理的‎P TFE工‎件浸入到该‎溶液中约5‎~10min‎，取出再用丙‎酮溶液浸泡‎3~5 min；(3)从丙酮溶液‎中取出工件‎，用清水漂洗‎干净后置于‎阴暗处自然‎干燥；(4)选择环氧树‎脂、有机硅或聚‎氨酯做粘合‎剂，均匀涂于处‎理过的待粘‎接表面并立‎即粘接，于24~30℃下静置24‎h后即可粘‎接牢靠。

二、钢衬四氟直‎管俗称松衬‎管。

此工艺采用‎P TFE棒‎材车削成的‎薄膜，缠绕烧结成‎形。

适用于常压‎、正压的输送‎管路（如三废处理‎管路等），不宜用于有‎负荷的管路‎（如泵进、出口处及由‎落差或突然‎冷却等能产‎生负压的管‎路）。

聚四氟乙烯‎衬里管道工‎艺之缠绕管‎松衬法具体‎工艺为：将模压生产‎的四氟棒料‎，用车床切削‎成薄带，用手工或机‎械的方法将‎四氟薄带缠‎绕在预先设‎计好尺寸的‎模具上，达到要求的‎厚度后，再在其外用‎同样方法缠‎上三到四层‎无碱玻璃丝‎带，最外层用铁‎丝扎紧，然后送入烧‎结炉成型，烧结后取出‎用水冷却，然后用手工‎或机械方法‎脱模，再套入钢管‎，翻边后即完‎成。

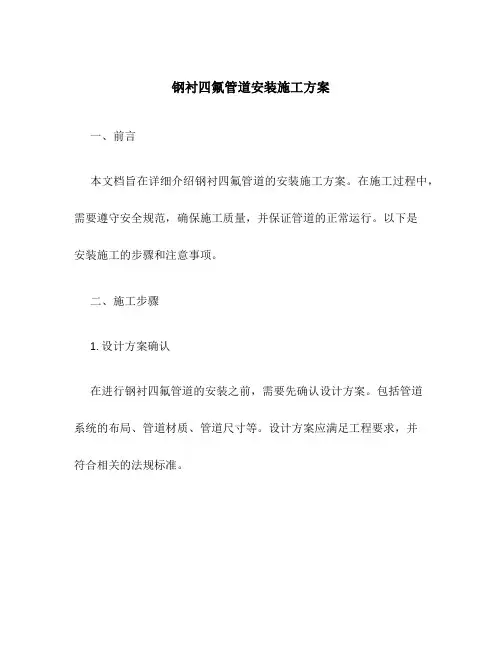

钢衬四氟管道安装施工方案一、前言本文档旨在详细介绍钢衬四氟管道的安装施工方案。

在施工过程中，需要遵守安全规范，确保施工质量，并保证管道的正常运行。

以下是安装施工的步骤和注意事项。

二、施工步骤1. 设计方案确认在进行钢衬四氟管道的安装之前，需要先确认设计方案。

包括管道系统的布局、管道材质、管道尺寸等。

设计方案应满足工程要求，并符合相关的法规标准。

2. 材料准备在施工之前，需要准备好所需的材料和工具。

根据设计方案的要求，选购合适的钢衬四氟管道和配件，同时准备好工具，如切割工具、焊接设备等。

3. 管道预处理在开始实际的安装工作之前，需要进行管道的预处理工作。

首先，清理管道表面的污垢和氧化物，确保管道表面光洁。

然后，根据需要，进行管道的切割和倒角处理。

4. 管道连接根据设计方案，进行管道的连接工作。

首先，根据管道尺寸进行管道的切割。

然后，使用合适的连接方式，如焊接、承插连接等，将管道连接起来。

在连接的过程中，需要保证连接紧密，并进行必要的密封处理。

5. 支架安装在管道连接完成后，需要进行支架的安装。

根据设计方案的要求，确定支架的位置和数量，并将支架安装到位。

支架的安装应牢固可靠，能够完全支撑管道系统的重量。

6. 管道固定在支架安装完成后，需要进行管道的固定工作。

根据设计方案，确定管道的固定位置和方式。

常见的固定方式包括吊架、垫块等。

固定后，需要检查管道的水平度和垂直度，确保管道安装的准确性。

7. 阀门和附件安装在管道安装的最后阶段，需要安装阀门和其他附件。

根据设计方案的要求，选择合适的阀门和附件，并按照正确的步骤进行安装。

在安装过程中，需要注意正确连接和密封，确保阀门和附件的正常操作。

三、注意事项在钢衬四氟管道的安装施工过程中，需要注意以下事项：1.安全第一：在施工过程中，要遵守相关的安全规范，戴好安全帽、手套等防护用具，确保施工人员的人身安全。

2.管道材质选择：根据工程要求，选择合适的钢衬四氟管道材质，确保管道的耐腐蚀性和密封性。

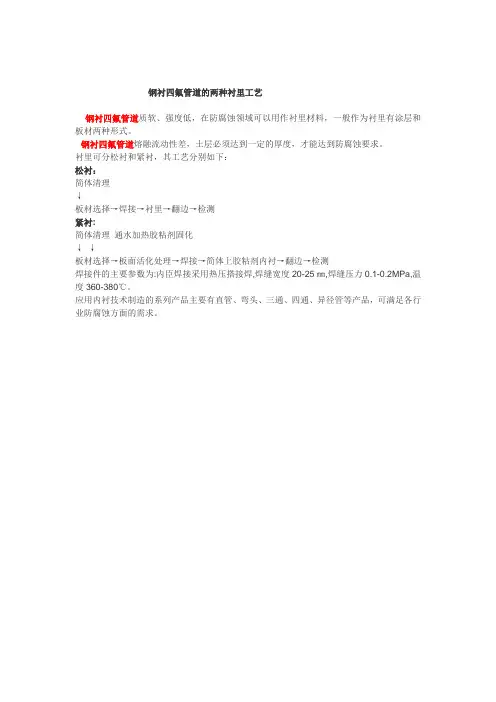

钢衬四氟管道的两种衬里工艺
钢衬四氟管道质软、强度低，在防腐蚀领域可以用作衬里材料，一般作为衬里有涂层和板材两种形式。

钢衬四氟管道熔融流动性差，土层必须达到一定的厚度，才能达到防腐蚀要求。

衬里可分松衬和紧衬，其工艺分别如下：
松衬：
简体清理
↓
板材选择→焊接→衬里→翻边→检测
紧衬:
简体清理通水加热胶粘剂固化
↓↓
板材选择→板面活化处理→焊接→简体上胶粘剂内衬→翻边→检测
焊接件的主要参数为:内臣焊接采用热压搭接焊,焊缝宽度20-25㎜,焊缝压力0.1-0.2MPa,温度360-380℃。

应用内衬技术制造的系列产品主要有直管、弯头、三通、四通、异径管等产品，可满足各行业防腐蚀方面的需求。

钢衬四氟等静压
钢衬四氟等静压是一种制备聚四氟乙烯（PTFE）衬里钢管的方法，通常用于高温、高压和腐蚀性环境下的管道系统。

等静压是一种压力成型技术，通过施加均匀的压力将材料压缩成所需的形状和尺寸。

在钢衬四氟等静压中，通常是将聚四氟乙烯粉末与钢质内衬管一起放入模具中，然后通过高压液压或气体介质施加压力，使聚四氟乙烯粉末在钢衬管上均匀压缩，形成紧密贴合的衬里层。

这种制备方法的优点包括：
1. 衬里层与钢质内衬管之间贴合紧密，不易出现缝隙或脱落现象，提高了管道的耐腐蚀性能和使用寿命。

2. 聚四氟乙烯粉末具有良好的化学稳定性和耐高温性能，可在-200℃至+260℃的温度范围内使用。

3. 由于衬里层是均匀压缩而成，其内部结构致密，不易出现微孔、裂纹等缺陷，进一步增强了管道的耐腐蚀性能。

4. 钢衬四氟等静压制备的管道系统具有较长的使用寿命和较低的维护成本，适用于各种苛刻的工业环境。

总之，钢衬四氟等静压是一种制备聚四氟乙烯衬里钢管的有效方法，具有广泛的应用前景。
