CMT5504 微机控制电子万能试验机操

作业指导书编号:ZH-TX-ZY-02-17-37第 1 版第 0 次修订UTM5504电子万能试验机用高低温试验箱操作规程第 1 页共 2 页实施日期：2011年9月16日UTM5504电子万能试验机用高低温试验箱操作规程1注意事项1.1试验箱内禁止放置易燃、易爆、可挥发性及强腐蚀性物质，以免造成危险和对设备本身造成损害。

1.2保证极限高低温的环境温度≦25℃。

1.3绝对不能将试验箱置于空气流通不畅、狭小的地方，避免散热不良。

1.4PID参数出厂前均已设定并调试到最佳，如非必要，不能进行设置更改，否则可能造成严重后果。

1.5按基本设定按钮及设定值输入键时，不要用尖锐的东西、手指甲或过于使劲的按住。

否则，可能会导致机器故障发生或损坏触摸屏。

1.6在设置的参数有上、中、下限，或程式运行有先后次序要求的地方，必须严格按照先设上限值，后设下限值的顺序进行设定。

1.7与电子万能试验机配合使用时，注意电子万能试验机的行程，切勿在加载时碰触到试验箱，造成损坏。

2操作步骤2.1检查电源是否按要求连接好。

2.2按启动按钮—风机正常运转。

2.3操作温控器按键，按试验要求设定试验温度。

2.4设定好超温保护的数值(比屏内设定值高5-10℃)，超温保护器对箱门实际温度高于0℃及以上起保护作用。

2.5做低温实验前，擦干工作室的水或先做40℃的高温恒定一段时间，以烘干工作业指导书编号:ZH-TX-ZY-02-17-37第 1 版第 0 次修订UTM5504电子万能试验机用高低温试验箱操作规程第 2 页共 2 页实施日期：2011年9月16日作室的水分，保证制冷效果。

2.6当箱内温度超过57℃时，严禁从高温直接开启制冷系统。

在低温时可直接设定高温。

2.7试验结束，依次序按下停止，最后按下电源开关，切断电源。

等工作室内温度接近常温后，清理工作室，擦干工作室内的水等。

3维护和保养3.1操作应由专人负责，经常注意设备运转状态。

3.2开启制冷时，如压缩机有剧烈冲击声应立即停机。

微机控制电子万能试验机操作步骤1.打开微机控制电子万能试验机主机电源，（红色旋钮，向右轻轻拧一下即可打开）此时主机绿色指示灯亮起说明主机状态正常。

然后打开电脑，点击桌面Smarttest 软件，打开试验机专业测控软件。

2.打开软件以后进入拉力机操作界面，首先我们要点击右上方的试验方法选项，选择试验时所使用的试验方法（如果没有需要的试验方法时，可以将软件关掉，依次点击电脑桌面-开始-Smattest配置工具箱-输入密码123456-选择试验方法，然后在需要的试验方法前面打勾就可以了）3.再次打开软件，点击软件右上角数据板栏目，跳出数据版界面，点击数据版中新建按钮，可以根据试样的实际规格尺寸输入到数据板里面，比如编号，直径，长度，宽度，厚度，原始标距（原始标距有时是两个夹具之间的距离，有时可能是大变形夹具的距离，有时还可能是手动打标记的距离）等。

需要注意到是试样的尺寸必须输入，否则无法测试出试样的结果，输入是要删掉输入框里面的斜杠。

输入完成后关掉数据板。

（这里需要注意的是新做一次试验是都要点一下新建按钮，否则将会覆盖掉上次测试的结果）4.清零试验数据，包括试验力，变形，位移，时间等，通过手控盒或是软件上面的上升下降按钮调节衡量位置，然后夹好试样。

如果有引伸计或是大变形我们也要将他们夹持在试样上面。

5.然后确认试样无异常，点击软件右下角移动按钮，将界面改到试验界面（也就是上升下降界面变成了试验界面。

再点一下移动按钮两个界面是会相互切换的，上升下降界面是单纯控制衡量上升下降移动的无其他作用，而需要做试验的时候需要改成试验界面，点击试验键做试验，这样试验的数据结果才会记录并且计算显示出来）选择标准中要求的试验速度，点击试验键，开始做试验。

6.如果以上步骤操作没有错误的话此时试验力，变形，时间，曲线将会实时显示。

试验结束后设备会自动停机（如果设备没有自动停机说明我们的操作步骤有误，或者参数设置有误）然后可以点一下右上角数据板，测试结果将会计算并且显示出来。

电子式万能试验机操作规程1. 引言本操作规程旨在指导用户正确操作电子式万能试验机，确保试验机的安全使用和准确可靠的试验结果。

请用户在使用前仔细阅读本规程，熟悉试验机的组成结构和操作步骤，并按照规程要求进行操作。

2. 试验机概述电子式万能试验机是一种用来测试材料力学性能的设备。

它由试验机主体、控制系统、采样系统和数据处理系统组成。

试验机主体通过控制系统实现载荷施加、变形测量和试验数据采集，数据处理系统可以对试验结果进行分析和记录。

3. 试验机操作步骤3.1 准备工作在进行试验之前，需要进行以下准备工作：•检查试验机主体和附件是否完好，无损坏和松动现象；•检查试验机电源连接是否正确稳定；•确保试验机的控制系统已开机，待机状态正常。

3.2 样品安装请按照以下步骤安装样品：1.清洁试验机工作台面，确保无杂物和尘埃；2.将待测样品放置在试验机工作台面上，并固定好；3.调整试验机夹具，确保夹具紧固力适中，避免夹具滑动或损坏样品。

3.3 参数设置在进行试验之前，需要设置合适的试验参数，包括：1.载荷速度：根据试验要求和样品特性，设置适当的载荷施加速度；2.试验类型：根据试验要求，选择相应的试验类型，如拉伸、压缩、弯曲等；3.试验条件：根据试验要求，设置试验温度、湿度等环境条件。

3.4 试验操作按照以下步骤进行试验操作：1.点击试验机控制界面上的“开始”按钮，试验机开始工作；2.试验机会根据设置的参数，开始施加载荷到样品上；3.实时监控试验机工作状态，确保样品在正常范围内进行变形；4.当样品达到破坏点或试验结束条件时，试验机会停止施加载荷。

3.5 数据处理试验完成后，可以使用数据处理系统对试验结果进行分析和记录。

按照以下步骤进行数据处理：1.从试验机数据采集系统中导出试验数据；2.使用数据处理软件，导入试验数据文件；3.对试验数据进行统计和分析，生成相应的试验报告。

4. 试验安全注意事项在进行试验操作时，请注意以下安全事项：•在使用试验机前，应确保已接受相关的使用培训；•在操作过程中，避免触摸和靠近运动部件，以避免意外伤害；•不超载使用试验机，避免对试验机和样品造成损坏；•试验过程中如发现异常情况，应及时停止并排查故障原因。

微机控制万能试验机操作规程一、设备准备1.确保万能试验机的电源正常，接通电源并保证电压稳定。

2.检查试验机的传感器和执行机构是否连接正常，以免产生误差。

3.检查试验机的夹具、支撑和附件是否固定牢靠，确保试样能够稳定进行测试。

4.启动计算机并确保试验机与计算机正确连接。

二、软件操作1.打开控制软件，并输入正确的登录信息。

2.在软件界面上选择试验类型，根据需求选择拉伸、压缩、抗弯等试验类型。

3.根据试样的尺寸和材料特性，在软件上设置试验参数，如最大载荷、试验速度等。

4.确认试样安装正确，并点击开始试验按钮，等待试验机自动进行试验过程。

三、试验过程1.在试验过程中，操作人员需要密切观察试验机的状态，包括试验机的位移、载荷等参数。

2.如发现试验机存在异常状态，如噪音、震动等，应立即停止试验，并检查原因，确保安全。

3.在试验过程中，不要随意调整试验参数，以免影响试验结果和造成不必要的安全隐患。

4.注意试验持续时间，根据试样的要求和试验机的性能，合理控制试验时间，避免试样的损坏。

四、试验结果1.在试验完成后，可以通过软件界面查看试验结果，如应力-应变曲线、最大载荷等参数。

2.根据试验结果，可以判断试样的性能特点，评估其质量和可靠性。

3.如果需要保存试验结果，可以将结果导出或打印保存，以备后续分析和报告编写。

五、设备维护1.每天使用完毕后，及时关闭试验机和计算机，并断开电源。

2.定期检查试验机的传感器和执行机构，如有异常应及时更换或维修。

3.定期维护软件和相关设备的更新，以确保试验机的稳定性和准确性。

4.在长时间不使用试验机时，应对其进行清洁，防止尘埃积累影响试验机的正常运行。

通过遵守以上操作规程，可以保证微机控制万能试验机的正常运行和试验结果的准确性。

同时在操作过程中要注重安全，确保操作人员和设备的安全。

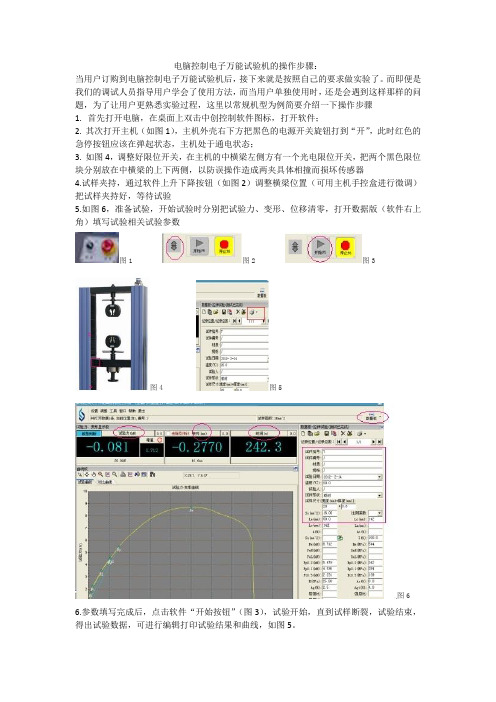

电脑控制电子万能试验机的操作步骤：
当用户订购到电脑控制电子万能试验机后，接下来就是按照自己的要求做实验了。

而即便是我们的调试人员指导用户学会了使用方法，而当用户单独使用时，还是会遇到这样那样的问题，为了让用户更熟悉实验过程，这里以常规机型为例简要介绍一下操作步骤
1. 首先打开电脑，在桌面上双击中创控制软件图标，打开软件；
2. 其次打开主机（如图1），主机外壳右下方把黑色的电源开关旋钮打到“开”，此时红色的急停按钮应该在弹起状态，主机处于通电状态；
3. 如图4，调整好限位开关，在主机的中横梁左侧方有一个光电限位开关，把两个黑色限位块分别放在中横梁的上下两侧，以防误操作造成两夹具体相撞而损坏传感器
4.试样夹持，通过软件上升下降按钮（如图2）调整横梁位置（可用主机手控盒进行微调）把试样夹持好，等待试验
5.如图6，准备试验，开始试验时分别把试验力、变形、位移清零，打开数据版（软件右上角）填写试验相关试验参数
图1图2图3
图4 图5
图6
6.参数填写完成后，点击软件“开始按钮”（图3），试验开始，直到试样断裂，试验结束，得出试验数据，可进行编辑打印试验结果和曲线，如图5。

7.试验结束后，先关主机，其次关掉电脑，定期清理主机钳口中遗留的铁屑使之保持干净整洁。

8.在设备维护和保养的问题上，最好是按照使用说明书的要求，对设备部件进行维护，如丝杠定期要涂抹润滑油，以延长丝杠寿命。

CMT电子万能试验机操作规程及注意事项一、前言CMT电子万能试验机是广泛应用于材料学、机械学、电子学等领域的一种实验仪器，它能够进行拉伸、压缩、弯曲、剪切等多种试验，具有性能稳定、操作简便等特点。

为了正确运用和操作这台试验机，特编写此操作规程及注意事项，以确保操作安全、保证试验结果的准确性。

二、操作规程1.确保试验机的稳定性在操作试验机前，首先应确保试验机的稳定性。

检查试验机的支架、底座等部件是否牢固，地面是否坚实平稳，试验机是否固定。

只有确保试验机的稳定性，才能保证试验的安全进行。

2.检查试验机的电源和仪表在进行试验前，应检查试验机的电源，确保电源稳定、接地良好，并检查仪表的电源是否正常。

如发现异常情况，应及时进行修理或更换。

3.编写试验程序根据试验的需要，应编写试验程序。

试验程序应包括试验的类型、速度、荷载等参数。

在编写试验程序时，应注意参数的设定要合理、准确，以确保试验结果的可靠性。

4.安装试样根据试验的要求，将试样正确安装到试验机上。

安装试样时，应注意试样与夹具之间的接触是否牢固，是否与试验机同轴。

5.运行试验程序在试验机安装好试样后，按照编写好的试验程序启动试验机，观察试验机的运行情况。

试验运行过程中，应注意观察试验机的显示器，记录各项数据，如荷载、位移等。

同时，根据试验的需要，及时调整试验机的参数，以保证试验的顺利进行。

6.结束试验当试验完成后，应按照试验程序的要求，停止试验机的运行。

然后将试样从试验机上取下，对试样的破坏形式和试验结果进行分析和记录。

三、注意事项1.严格遵守试验机的使用规定试验机具有较高的技术要求和操作风险。

在使用试验机前，应认真阅读试验机的产品说明书，了解试验机的使用规定。

严格按照试验机的规定进行操作，以避免人身伤害和设备损坏的发生。

2.确保试验机的维护与检修试验机作为一种精密仪器，平时应定期对其进行维护与检修。

保持试验机的清洁、机械部件的润滑以及电子元器件的正常工作状态，以确保试验机的正常运行。

电子万能试验机安全操作规程一、开机：1.接通电源后顺时针旋转急停按，按下电脑开机(绿灯亮起）。

2.打开电脑电源，点击MsxTest图标，进入显示操作界面。

3.点击数据板箭头选择相应标准进行测试。

4.点击新建试样数据记录，填写样品参数(样品编号、试验日期。

试验人。

宽度设置为10mn，厚度设置为(mm，试验标距设置为60)或直接选择右侧试样模板并完善试样信息(材质及牌号)点击确认。

5.点击“实验”键，按上升键或下降链调整移动模梁到合适的位置。

调整后点击取消键，取消界面数据。

6.将试样的两端在工装治具上固定牢固，点击左侧的清零键，速度选择10mm/sin，注意不要在负荷清零后选择合适的速度。

7.点击测试界面的开始键成快捷健F5，即开始试验，试样破坏后点击停止键或快捷键F6，并显示测试数据。

8.报告编写:点击“打印报告”键，新建，在可选项目选择试样组数记录(1-5)添加到右侧栏，填写标题(公司名称)，副标题为xx拉伸实验报告，再勾选打印曲线，类型选择:力-时间，点击预览，输入文件名称另存为图片，生成报告。

二、注意事项：1.在试验过程中，应注意移动横梁的位置，严禁附具发生顶撞。

2.设备不宜在高温、潮湿，粉尘、剧烈震动等恶劣环境运行。

3.设备运行过程中，需保持安全距离，出现异常现象，立即按下急停按钮。

4.若需进行下一组测试时需数据清零。

三、停机、待机检查要求：1.长期不用，须彻底切断电源，放置在干燥、通风、避免阳光直射处。

2.在稳固水平的基面安置。

3.在操作过程中如有异常，必须请专业人员进行维修。

4.设备使用结束后，清扫工作台面，保持清洁，关闭仪器及电脑主机。

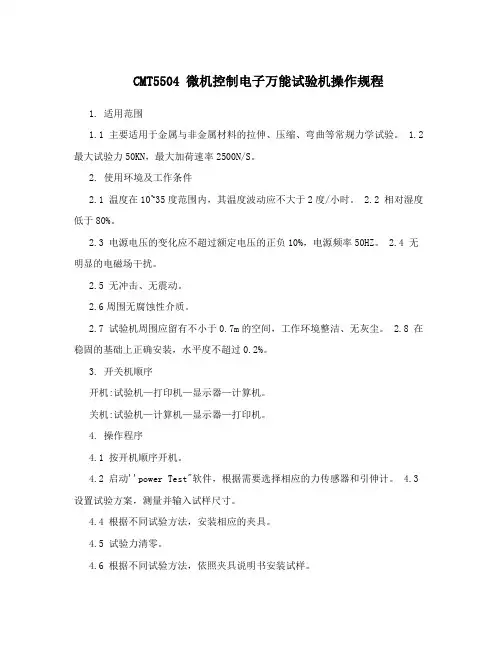

CMT5504 微机控制电子万能试验机操作规程1. 适用范围1.1 主要适用于金属与非金属材料的拉伸、压缩、弯曲等常规力学试验。

1.2 最大试验力50KN，最大加荷速率2500N/S。

2. 使用环境及工作条件2.1 温度在10~35度范围内，其温度波动应不大于2度/小时。

2.2 相对湿度低于80%。

2.3 电源电压的变化应不超过额定电压的正负10%，电源频率50HZ。

2.4 无明显的电磁场干扰。

2.5 无冲击、无震动。

2.6周围无腐蚀性介质。

2.7 试验机周围应留有不小于0.7m的空间，工作环境整洁、无灰尘。

2.8 在稳固的基础上正确安装，水平度不超过0.2%。

3. 开关机顺序开机:试验机—打印机—显示器—计算机。

关机:试验机—计算机—显示器—打印机。

4. 操作程序4.1 按开机顺序开机。

4.2 启动''power Test"软件，根据需要选择相应的力传感器和引伸计。

4.3 设置试验方案，测量并输入试样尺寸。

4.4 根据不同试验方法，安装相应的夹具。

4.5 试验力清零。

4.6 根据不同试验方法，依照夹具说明书安装试样。

4.7 装夹引伸计或者大变形、千分表等附件。

4.8 设置好限位装置。

4.9 在软件上将“位移”、“引伸计”清零。

4.10 使用控制盒上的“运行”键或软件内的“运行”按键开始试验。

4.11 试验结束，待试验机自动停止后再卸下试样，如试验机没有自动停止试验，请使用控制盒上的“停止”键或软件内的“停止”按键停止试验。

4.12 显示试验结果或生成报告后打印、导出EXCEL。

4.13 按关机顺序关机。

5 注意事项5.1 任何时候不能带电插拔电源线和信号线，5.2 开关试验机要严格按照开关机顺序进行，开关机前后至少要间隔1分钟。

5.3试验过程中不能远离试验机，如设备失控或出现其他紧急情况，可快速按下急停开关，以防设备损坏，顺时针转动急停开关，可解除急停状态，但至少需间隔1分钟。
