下载文档原格式
酸洗操作安全操作规程酸洗操作是一种常见的金属精加工过程，主要用于去除金属表面的氧化层、锈蚀、氢脆等不良表面层，并使金属表面获得均匀、光滑的表面。
然而，酸洗操作涉及到强酸、有毒气体以及高温等危险因素，必须严格遵守安全操作规程以确保操作人员的安全。
以下是关于酸洗操作的安全操作规程。
1. 了解酸洗操作的风险和安全措施：操作人员应了解酸洗操作过程中的风险，包括酸溅射、气体释放、高温等，并熟悉相应的安全措施，如穿戴个人防护装备、进行适当的通风等。
2. 确保操作人员具备必要的技能和知识：只有经过专门培训和考核的人员才能从事酸洗操作。
操作人员应具备相关的技能和知识，包括酸洗操作的原理、操作流程、安全操作规程等。
3. 戴好个人防护装备：在进行酸洗操作前，操作人员必须穿戴好个人防护装备，包括酸性防护服、酸性防护手套、防护眼镜、防化面罩等。
这些装备能够有效地保护操作人员的身体和眼睛，防止酸洗液溅射造成的伤害。
4. 提供充分的通风和抽风设备：酸洗操作需要在通风良好的环境中进行。
必要时，应使用专门的抽风设备来排除酸洗液产生的有害气体，如二氧化硫等。
操作人员在进行酸洗操作时应保持操作区域的通风良好。
5. 控制酸洗液的溅射：酸洗液的溅射是一种常见的伤害原因。
为了控制酸洗液的溅射，操作人员应戴好酸性防护面罩，并尽量避免溅射区域的操作。
酸洗液溅射到皮肤上时，应立即用大量的清水冲洗，并尽快进行处理。
6. 遵循正确的操作流程：酸洗操作应遵循正确的操作流程。
操作人员应按照规定的步骤进行操作，严禁个人擅自修改或改变操作流程。
操作人员在操作过程中应保持集中注意力，避免分神或心烦意乱。
7. 防火防爆措施：酸洗操作涉及到浓硫酸、盐酸等强酸，这些酸具有一定的腐蚀性和易燃性。
在进行酸洗操作时，应注意避免与易燃物质直接接触，并保持操作区域的清洁和整洁，防止火源产生。
8. 紧急救援准备：酸洗操作中，如果发生意外事故，操作人员应迅速采取应急措施，并立即联系相关的紧急救援部门。

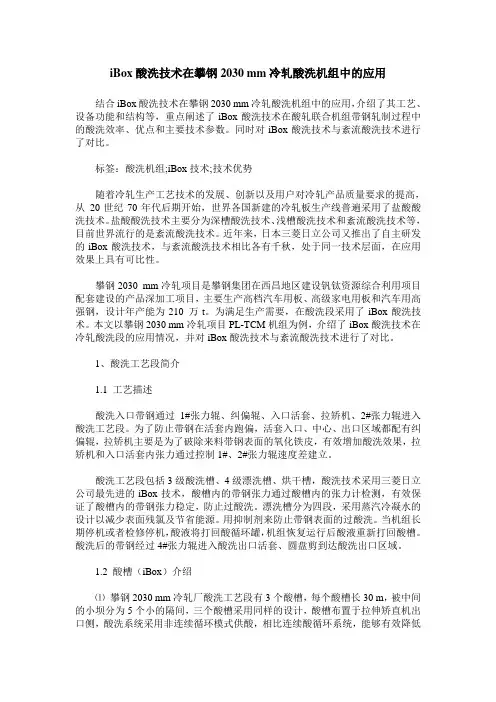

iBox酸洗技术在攀钢2030 mm冷轧酸洗机组中的应用结合iBox酸洗技术在攀钢2030 mm冷轧酸洗机组中的应用，介绍了其工艺、设备功能和结构等，重点阐述了iBox酸洗技术在酸轧联合机组带钢轧制过程中的酸洗效率、优点和主要技术参数。
同时对iBox酸洗技术与紊流酸洗技术进行了对比。
标签：酸洗机组;iBox技术;技术优势随着冷轧生产工艺技术的发展、创新以及用户对冷轧产品质量要求的提高，从20世纪70年代后期开始，世界各国新建的冷轧板生产线普遍采用了盐酸酸洗技术。
盐酸酸洗技术主要分为深槽酸洗技术、浅槽酸洗技术和紊流酸洗技术等，目前世界流行的是紊流酸洗技术。
近年来，日本三菱日立公司又推出了自主研发的iBox酸洗技术，与紊流酸洗技术相比各有千秋，处于同一技术层面，在应用效果上具有可比性。
攀钢2030 mm冷轧项目是攀钢集团在西昌地区建设钒钛资源综合利用项目配套建设的产品深加工项目，主要生产高档汽车用板、高级家电用板和汽车用高强钢，设计年产能为210 万t。
为满足生产需要，在酸洗段采用了iBox酸洗技术。
本文以攀钢2030 mm冷轧项目PL-TCM机组为例，介绍了iBox酸洗技术在冷轧酸洗段的应用情况，并对iBox酸洗技术与紊流酸洗技术进行了对比。
1、酸洗工艺段简介1.1 工艺描述酸洗入口带钢通过1#张力辊、纠偏辊、入口活套、拉矫机、2#张力辊进入酸洗工艺段。
为了防止带钢在活套内跑偏，活套入口、中心、出口区域都配有纠偏辊，拉矫机主要是为了破除来料带钢表面的氧化铁皮，有效增加酸洗效果，拉矫机和入口活套内张力通过控制1#、2#张力辊速度差建立。
酸洗工艺段包括3级酸洗槽、4级漂洗槽、烘干槽，酸洗技术采用三菱日立公司最先进的iBox技术，酸槽内的带钢张力通过酸槽内的张力计检测，有效保证了酸槽内的带钢张力稳定，防止过酸洗。
漂洗槽分为四段，采用蒸汽冷凝水的设计以减少表面残氯及节省能源。
用抑制剂来防止带钢表面的过酸洗。

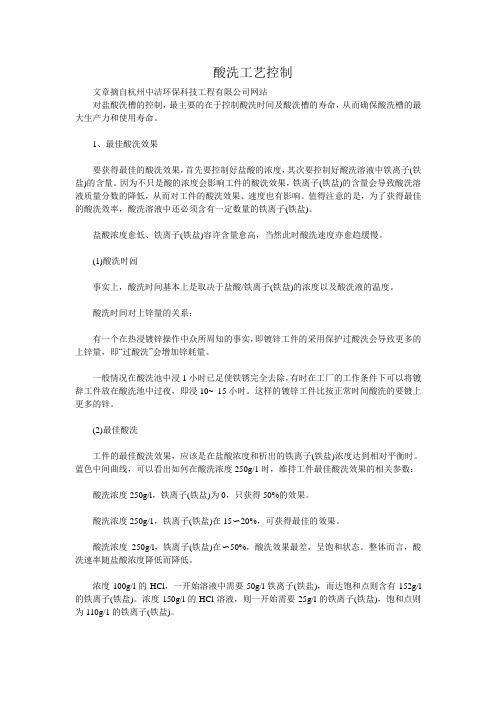

酸洗工艺控制文章摘自杭州中洁环保科技工程有限公司网站对盐酸洗槽的控制，最主要的在于控制酸洗时间及酸洗槽的寿命，从而确保酸洗槽的最大生产力和使用寿命。
1、最佳酸洗效果要获得最佳的酸洗效果，首先要控制好盐酸的浓度，其次要控制好酸洗溶液中铁离子(铁盐)的含量。
因为不只是酸的浓度会影响工件的酸洗效果，铁离子(铁盐)的含量会导致酸洗溶液质量分数的降低，从而对工件的酸洗效果、速度也有影响。
值得注意的是，为了获得最佳的酸洗效率，酸洗溶液中还必须含有一定数量的铁离子(铁盐)。
盐酸浓度愈低、铁离子(铁盐)容许含量愈高，当然此时酸洗速度亦愈趋缓慢。
(1)酸洗时闾事实上，酸洗时间基本上是取决于盐酸/铁离子(铁盐)的浓度以及酸洗液的温度。
酸洗时间对上锌量的关系：有一个在热浸镀锌操作中众所周知的事实，即镀锌工件的采用保护过酸洗会导致更多的上锌量，即“过酸洗”会增加锌耗量。
一般情况在酸洗池中浸1小时已足使铁锈完全去除，有时在工厂的工作条件下可以将镀辞工件放在酸洗池中过夜，即浸10~ 15小时。
这样的镀锌工件比按正常时间酸洗的要镀上更多的锌。
(2)最佳酸洗工件的最佳酸洗效果，应该是在盐酸浓度和析出的铁离子(铁盐)浓度达到相对平衡时。
蓝色中间曲线，可以看出如何在酸洗浓度250g/1时，维持工件最佳酸洗效果的相关参数：酸洗浓度250g/l，铁离子(铁盐)为0，只获得50%的效果。
酸洗浓度250g/1，铁离子(铁盐)在15〜20%，可获得最佳的效果。
酸洗浓度250g/l，铁离子(铁盐)在〜50%，酸洗效果最差，呈饱和状态。
整体而言，酸洗速率随盐酸浓度降低而降低。
浓度100g/l的HCl，一开始溶液中需要50g/l铁离子(铁盐)，而达饱和点则含有152g/l 的铁离子(铁盐)。
浓度150g/l的HCl溶液，则一开始需要25g/l的铁离子(铁盐)，饱和点则为110g/1的铁离子(铁盐)。
(3)酸效下降补救方式当酸洗溶液因为铁离子(铁盐)含量饱和而降低或者失去酸洗作用时，可以用水稀释来恢复酸洗功能，虽然盐酸浓度降低，但仍能发挥酸洗功能，只是速率较慢。
酸洗处理工安全技术操作规程模版一、操作前准备1. 工作人员进行酸洗处理工作前，必须穿戴好个人防护装备，包括防酸服、护目镜、手套、防酸鞋等。
2. 检查设备的完整性和操作的准备情况，确保设备无漏洞、泄漏或其他安全隐患。
3. 酸洗处理区域内应设置充足的通风设备，确保室内空气流通，防止酸性气体积聚。
二、操作过程1. 开启酸洗设备前，必须确认设备的液位、酸洗剂的浓度和温度等运行参数是否符合要求。
2. 在操作过程中，禁止单人作业，至少由两人组成小组同时操作，互相照应。
3. 严禁用手直接接触酸洗液，必须使用专用工具进行操作。
4. 在插入或取出工件时，必须注意轻放，避免碰撞或意外撞击，造成安全隐患。
5. 当发生酸洗设备故障或异常情况时，必须立即停止操作，并向上级报告，等待专业人员前来处理。
6. 在操作结束后，必须关闭酸洗设备，清理工作区域，并将使用过的酸洗液妥善处理。
三、防护措施1. 在操作过程中，必须佩戴防酸面具，避免酸性气体对呼吸系统的损害。
2. 酸洗过程中严禁吸烟、进食或饮水，以免吸入酸洗剂或造成酸中毒。
3. 酸洗处理区域应禁止他人进入，确保只有经过专业培训和持证上岗的人员才能进入。
4. 操作人员需定期进行健康体检，确保身体状况适合从事酸洗处理工作。
5. 在进行酸洗处理时，应保持警觉，随时注意身体的反应，如出现头晕、恶心、呕吐等症状，应立即终止操作并寻求医疗救治。
四、应急处理1. 在发生酸洗设备泄漏或酸洗液外溢的紧急情况时，操作人员应立即按照应急预案进行处理。
2. 发现酸性气体泄漏时，应立即向安全人员报告，并进行紧急处置，如启动排水设备、关闭气体阀门等。
3. 在发生人身伤害或事故时，操作人员应立即停止操作，施救受伤人员，并及时报警。
五、操作记录和事故分析1. 每次进行酸洗处理工作前，操作人员应填写操作记录表，并记录设备运行参数、操作步骤等相关信息。
2. 每次发生事故或异常情况时，应及时进行事故分析与调查，找出原因，并采取相应措施进行改进。
酸洗工艺及控制根据结垢程度及设备管线材质，合理选用酸洗药剂及清洗添加剂。
应用我公司自产清洗剂（KL-Il1）,通过加入缓蚀剂KL∙301和还原剂等，解决了金属在酸洗时氢离子腐蚀和三价铁离子加速腐蚀的问题。
5.2.5.1、水冲洗结束后，调整系统处于正循环状态，先加入缓蚀剂，待混合均匀后，再依次加入各种酸洗药剂。
操作：0碱洗水冲洗结束合格后，排放部分冲洗水。
0在清洗配液槽中投入酸洗药剂，进行循环配制酸洗液，同时分析化验酸浓度。
0酸洗药剂加完，并有清洗回液后（系统水量不足的补水），进行循环酸洗工序。
0同时挂入与清洗设备材质相同或相似的标准腐蚀试片和监视管段，以便对清洗效果适时监控。
注意：0配酸洗液时，要缓慢投加药剂，不能过快而使酸浓度太高。
0在化学清洗的酸洗过程中，要巡回检查清洗系统的泄漏情况、同时监测酸洗液浓度等各项参数。
0在酸洗过程中应严格控制操作的压力、流速和排放量，并定时进行巡回检查和观察清洗系统。
酸洗时控制监测的项目及工艺：药剂名称浓度（％）控制温度固体水垢清洗剂常温通用酸洗缓蚀剂0.252.5.2、酸洗的终点判定：在1小时内，当连续两次取样检测的酸浓度及铁离子浓度基本不变时（绝对差值小于0.2%）,同时观察监视管段表面清洁时，可结束酸洗。
5.2.5.3s应急措施：①、若加酸后在2小时内酸液浓度小于3.0%,应补加酸并使清洗系统的酸度为5~7%之间。
应时刻监测酸浓度的变化，浓度高时，加酸要慢•点；②、在清洗过程中，若测得的Fe3+离子浓度大于500PPM,应及时添力口Fe离子还原剂（如：Na2SO3等）或置换部分酸洗液，使Fe3+离子浓度小于500PPMC③、系统泄漏的应急措施同上述。
5.2.6、酸洗后水冲洗5.2.6.1、酸洗结束后，用清水将酸洗液反向顶出，然后充入干净水进行正反向冲洗，目的是除去残留的酸洗液及洗落的固体颗粒。
当出水PH值接近中性（PH=6~9）并澄清时即可结束。
操作：0酸洗结束后，开启水源阀，将水加入清洗配液槽内。

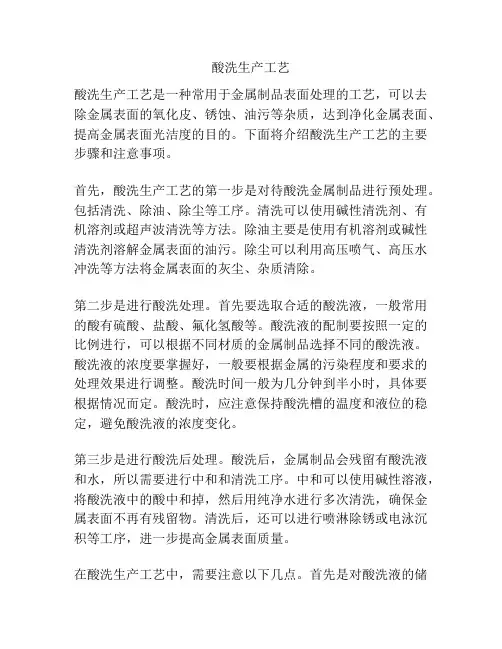

酸洗生产工艺酸洗生产工艺是一种常用于金属制品表面处理的工艺，可以去除金属表面的氧化皮、锈蚀、油污等杂质，达到净化金属表面、提高金属表面光洁度的目的。
下面将介绍酸洗生产工艺的主要步骤和注意事项。
首先，酸洗生产工艺的第一步是对待酸洗金属制品进行预处理。
包括清洗、除油、除尘等工序。
清洗可以使用碱性清洗剂、有机溶剂或超声波清洗等方法。
除油主要是使用有机溶剂或碱性清洗剂溶解金属表面的油污。
除尘可以利用高压喷气、高压水冲洗等方法将金属表面的灰尘、杂质清除。
第二步是进行酸洗处理。
首先要选取合适的酸洗液，一般常用的酸有硫酸、盐酸、氟化氢酸等。
酸洗液的配制要按照一定的比例进行，可以根据不同材质的金属制品选择不同的酸洗液。
酸洗液的浓度要掌握好，一般要根据金属的污染程度和要求的处理效果进行调整。
酸洗时间一般为几分钟到半小时，具体要根据情况而定。
酸洗时，应注意保持酸洗槽的温度和液位的稳定，避免酸洗液的浓度变化。
第三步是进行酸洗后处理。
酸洗后，金属制品会残留有酸洗液和水，所以需要进行中和和清洗工序。
中和可以使用碱性溶液，将酸洗液中的酸中和掉，然后用纯净水进行多次清洗，确保金属表面不再有残留物。
清洗后，还可以进行喷淋除锈或电泳沉积等工序，进一步提高金属表面质量。
在酸洗生产工艺中，需要注意以下几点。
首先是对酸洗液的储存、使用和处理要按照规定进行，注意酸洗液的浓度、温度和液位的控制；其次是要严格遵守操作规程，佩戴防护设备，尽量减少酸洗液的接触；另外，要确保酸洗设备的正常运行，定期进行设备检查和维护，避免设备故障导致工艺中断。
酸洗生产工艺在金属制品的生产中具有重要的应用价值，可以提高金属制品的表面质量、延长使用寿命，减少对环境的污染。
同时，酸洗工艺的合理使用也要注意安全性，保障操作人员的身体健康和设备的安全性。

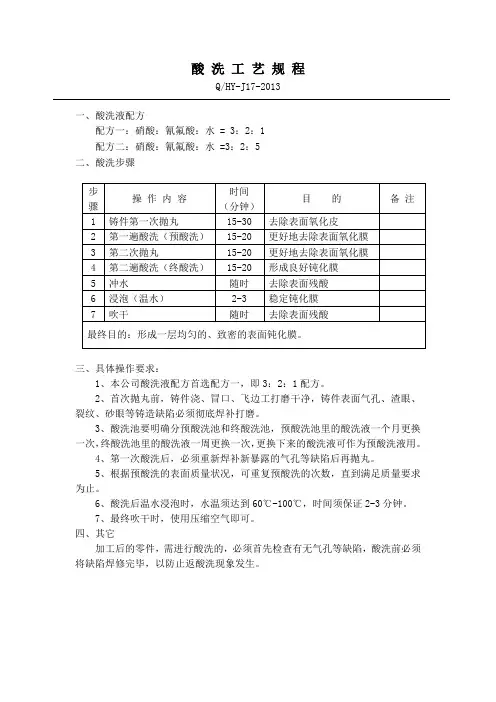

酸洗工艺规程
Q/HY-J17-2013
一、酸洗液配方
配方一：硝酸：氰氟酸：水 = 3：2：1
配方二：硝酸：氰氟酸：水 =3：2：5
二、酸洗步骤
三、具体操作要求：
1、本公司酸洗液配方首选配方一，即3：2：1配方。
2、首次抛丸前，铸件浇、冒口、飞边工打磨干净，铸件表面气孔、渣眼、裂纹、砂眼等铸造缺陷必须彻底焊补打磨。
3、酸洗池要明确分预酸洗池和终酸洗池，预酸洗池里的酸洗液一个月更换一次，终酸洗池里的酸洗液一周更换一次，更换下来的酸洗液可作为预酸洗液用。
4、第一次酸洗后，必须重新焊补新暴露的气孔等缺陷后再抛丸。
5、根据预酸洗的表面质量状况，可重复预酸洗的次数，直到满足质量要求为止。
6、酸洗后温水浸泡时，水温须达到60℃-100℃，时间须保证2-3分钟。
7、最终吹干时，使用压缩空气即可。
四、其它
加工后的零件，需进行酸洗的，必须首先检查有无气孔等缺陷，酸洗前必须将缺陷焊修完毕，以防止返酸洗现象发生。

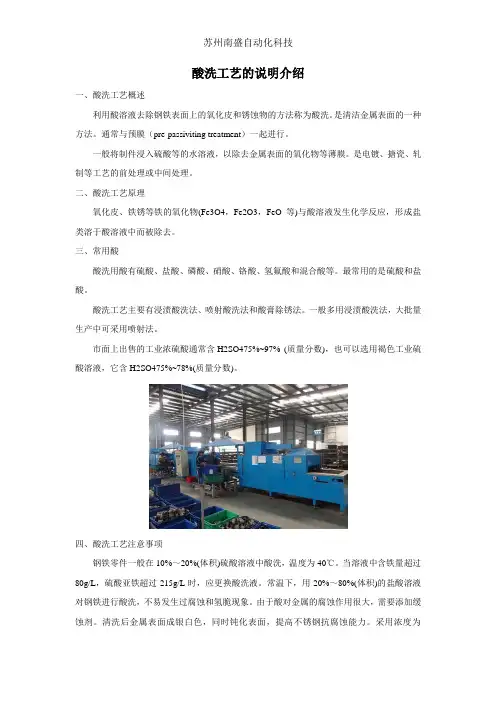

酸洗工艺的说明介绍一、酸洗工艺概述利用酸溶液去除钢铁表面上的氧化皮和锈蚀物的方法称为酸洗。
是清洁金属表面的一种方法。
通常与预膜（pre-passiviting treatment）一起进行。
一般将制件浸入硫酸等的水溶液，以除去金属表面的氧化物等薄膜。
是电镀、搪瓷、轧制等工艺的前处理或中间处理。
二、酸洗工艺原理氧化皮、铁锈等铁的氧化物(Fe3O4，Fe2O3，FeO等)与酸溶液发生化学反应，形成盐类溶于酸溶液中而被除去。
三、常用酸酸洗用酸有硫酸、盐酸、磷酸、硝酸、铬酸、氢氟酸和混合酸等。
最常用的是硫酸和盐酸。
酸洗工艺主要有浸渍酸洗法、喷射酸洗法和酸膏除锈法。
一般多用浸渍酸洗法，大批量生产中可采用喷射法。
市面上出售的工业浓硫酸通常含H2SO475%~97% (质量分数)，也可以选用褐色工业硫酸溶液，它含H2SO475%~78%(质量分数)。
四、酸洗工艺注意事项钢铁零件一般在10%～20%(体积)硫酸溶液中酸洗，温度为40℃。
当溶液中含铁量超过80g/L，硫酸亚铁超过215g/L时，应更换酸洗液。
常温下，用20%～80%(体积)的盐酸溶液对钢铁进行酸洗，不易发生过腐蚀和氢脆现象。
由于酸对金属的腐蚀作用很大，需要添加缓蚀剂。
清洗后金属表面成银白色，同时钝化表面，提高不锈钢抗腐蚀能力。
采用浓度为5%~20%的硫酸水溶液，清除工件表面氧化皮和粘附盐类的工艺称为硫酸酸洗法。
为了消除硅藻土载体表面吸附，减少色谱峰拖尾，载体在使用前需进行酸洗或碱洗处理。
酸洗是把载体用6mol/L盐酸浸煮2h或浓盐酸加热浸煮30min，过滤，用水洗至中性，烘干。
酸洗可除去表面上的铁、铝、钙、镁等杂质，但不能除去硅醇基。
酸洗载体适宜于分析酸性样品。
以上就是苏州南盛自动化科技为大家提供的酸洗工艺方面的资料，谢谢大家。
管子酸洗工艺技术管子酸洗工艺技术是一种常用于清洗金属管子表面的工艺方法，通过使用酸性溶液来去除管子表面的污垢和氧化物，以达到清洗和去除锈蚀的目的。
管子酸洗工艺技术在金属加工和制造行业广泛应用，对于提高管子的表面质量和延长使用寿命具有重要的意义。
管子酸洗工艺技术的主要步骤包括前处理、清洗和后处理。
首先，进行前处理，包括表面清洗和除油。
表面清洗是为了去除管子表面的尘土和杂质，以确保酸洗过程的顺利进行；除油则是为了去除管子表面的油污，常常采用有机溶剂来进行清洁。
在前处理完成后，开始进行清洗工艺。
酸洗是管子酸洗工艺技术的核心步骤，主要通过浸泡管子在酸性溶液中来去除管子表面的污垢和氧化物。
酸洗过程中，酸洗液的选择是非常重要的，一般采用稀硫酸、盐酸或硝酸等作为酸洗液。
在酸洗液中，管子表面的氧化物和污垢会与酸发生反应，并产生溶解、脱落。
酸洗液的温度和浓度都会对酸洗效果产生影响，一般情况下，较高的温度和浓度会加快酸洗速度，但也会增加酸洗液对管子的腐蚀速度，所以需要根据具体的情况选择合适的酸洗条件。
酸洗完成后，进行后处理是为了去除酸洗液残留和修复管子表面的防腐层。
一般采用水冲洗的方法来去除酸洗液的残留物，并通过钝化剂来修复管子表面的防腐层。
钝化剂可以通过浸泡的方式添加到管子表面，使其在与空气接触时形成一层保护膜，减少进一步的腐蚀。
总的来说，管子酸洗工艺技术是一种有效的金属表面清洗和防腐处理方法。
通过适当的酸洗液和酸洗条件，可以有效地去除管子表面的污垢和氧化物，并保护管子的表面不受进一步腐蚀。
在实际应用中，需要根据具体的管子材质和使用环境选择合适的酸洗工艺参数，以达到最佳的清洗和防腐效果。
