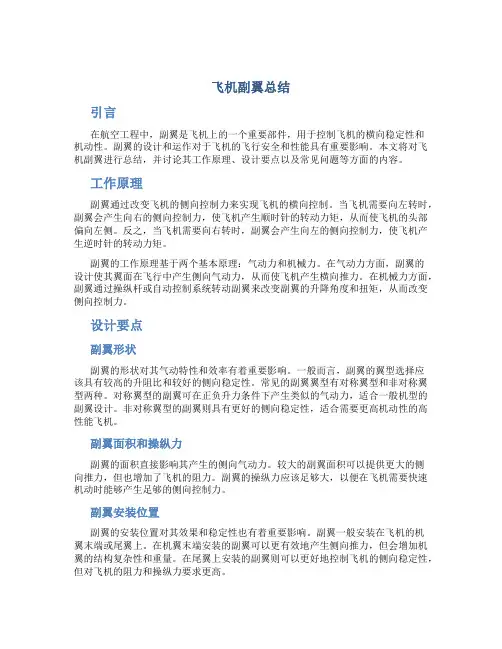

飞机副翼总结引言在航空工程中，副翼是飞机上的一个重要部件，用于控制飞机的横向稳定性和机动性。
副翼的设计和运作对于飞机的飞行安全和性能具有重要影响。
本文将对飞机副翼进行总结，并讨论其工作原理、设计要点以及常见问题等方面的内容。
工作原理副翼通过改变飞机的侧向控制力来实现飞机的横向控制。
当飞机需要向左转时，副翼会产生向右的侧向控制力，使飞机产生顺时针的转动力矩，从而使飞机的头部偏向左侧。
反之，当飞机需要向右转时，副翼会产生向左的侧向控制力，使飞机产生逆时针的转动力矩。
副翼的工作原理基于两个基本原理：气动力和机械力。
在气动力方面，副翼的设计使其翼面在飞行中产生侧向气动力，从而使飞机产生横向推力。
在机械力方面，副翼通过操纵杆或自动控制系统转动副翼来改变副翼的升降角度和扭矩，从而改变侧向控制力。
设计要点副翼形状副翼的形状对其气动特性和效率有着重要影响。
一般而言，副翼的翼型选择应该具有较高的升阻比和较好的侧向稳定性。
常见的副翼翼型有对称翼型和非对称翼型两种。
对称翼型的副翼可在正负升力条件下产生类似的气动力，适合一般机型的副翼设计。
非对称翼型的副翼则具有更好的侧向稳定性，适合需要更高机动性的高性能飞机。
副翼面积和操纵力副翼的面积直接影响其产生的侧向气动力。
较大的副翼面积可以提供更大的侧向推力，但也增加了飞机的阻力。
副翼的操纵力应该足够大，以便在飞机需要快速机动时能够产生足够的侧向控制力。
副翼安装位置副翼的安装位置对其效果和稳定性也有着重要影响。
副翼一般安装在飞机的机翼末端或尾翼上。
在机翼末端安装的副翼可以更有效地产生侧向推力，但会增加机翼的结构复杂性和重量。
在尾翼上安装的副翼则可以更好地控制飞机的侧向稳定性，但对飞机的阻力和操纵力要求更高。
常见问题和解决方案副翼失效当副翼发生失效时，飞机的横向控制能力会受到严重影响。
此时，飞机可能会出现异常滚转或不受控制的侧滑。
为了应对副翼失效情况，飞机应具备副翼失效时的应急控制系统，例如辅助副翼或电动副翼。
飞机的操纵原理
飞机的操纵原理是指飞机在飞行过程中如何改变飞行状态和姿态的方法和技术。
一架飞机通常由机翼、尾翼、控制面以及相关操纵系统组成。
下面将介绍飞机的操纵原理的三个方面：横向操纵、纵向操纵和方向操纵。
首先，横向操纵是指飞机在左右方向上的操纵。
飞机的横向操纵主要通过副翼和差动反推器来实现。
副翼是位于飞机机翼后缘的可动控制面，通过对副翼的操作来改变机翼的升力分布，从而改变飞机的横向运动状态。
差动反推器则是通过改变发动机推力分布来实现横向操纵。
其次，纵向操纵是指飞机在前后方向上的操纵。
飞机的纵向操纵主要通过升降舵和推力控制来实现。
升降舵位于垂直尾翼上，通过对升降舵的操作来改变飞机的升降姿态。
推力控制则是通过改变发动机的推力大小来实现纵向操纵。
最后，方向操纵是指飞机在左右方向上的操纵。
飞机的方向操纵主要通过方向舵来实现。
方向舵位于垂直尾翼上，通过对方向舵的操作来改变飞机的航向姿态。
总结起来，飞机的操纵原理主要包括横向操纵、纵向操纵和方向操纵。
通过对副翼、差动反推器、升降舵、推力控制和方向舵的操作，飞机可以改变其飞行状态和姿态，实现各种飞行动作和机动性能。
飞行原理简介飞行原理简介（一）要了解飞机的飞行原理就必须先知道飞机的组成以及功用，飞机的升力是如何产生的等问题。
这些问题将分成几个部分简要讲解。
一、飞行的主要组成部分及功用到目前为止，除了少数特殊形式的飞机外，大多数飞机都由机翼、机身、尾翼、起落装置和动力装置五个主要部分组成：1．机翼——机翼的主要功用是产生升力，以支持飞机在空中飞行，同时也起到一定的稳定和操作作用。
在机翼上一般安装有副翼和襟翼，操纵副翼可使飞机滚转，放下襟翼可使升力增大。
机翼上还可安装发动机、起落架和油箱等。
不同用途的飞机其机翼形状、大小也各有不同。
2．机身——机身的主要功用是装载乘员、旅客、武器、货物和各种设备，将飞机的其他部件如：机翼、尾翼及发动机等连接成一个整体。
3．尾翼——尾翼包括水平尾翼和垂直尾翼。
水平尾翼由固定的水平安定面和可动的升降舵组成，有的高速飞机将水平安定面和升降舵合为一体成为全动平尾。
垂直尾翼包括固定的垂直安定面和可动的方向舵。
尾翼的作用是操纵飞机俯仰和偏转，保证飞机能平稳飞行。
4．起落装置——飞机的起落架大都由减震支柱和机轮组成，作用是起飞、着陆滑跑，地面滑行和停放时支撑飞机。
5．动力装置——动力装置主要用来产生拉力和推力，使飞机前进。
其次还可为飞机上的其他用电设备提供电源等。
现在飞机动力装置应用较广泛的有：航空活塞式发动机加螺旋桨推进器、涡轮喷气发动机、涡轮螺旋桨发动机和涡轮风扇发动机。
除了发动机本身，动力装置还包括一系列保证发动机正常工作的系统。
飞机上除了这五个主要部分外，根据飞机操作和执行任务的需要，还装有各种仪表、通讯设备、领航设备、安全设备等其他设备。
二、飞机的升力和阻力飞机是重于空气的飞行器，当飞机飞行在空中，就会产生作用于飞机的空气动力，飞机就是*空气动力升空飞行的。
在了解飞机升力和阻力的产生之前，我们还要认识空气流动的特性，即空气流动的基本规律。
流动的空气就是气流，一种流体，这里我们要引用两个流体定理：连续性定理和伯努利定理流体的连续性定理：当流体连续不断而稳定地流过一个粗细不等的管道时，由于管道中任何一部分的流体都不能中断或挤压起来，因此在同一时间内，流进任一切面的流体的质量和从另一切面流出的流体质量是相等的。
一、外部机身机翼结构系统二、液压系统三、起落架系统四、飞机飞行操纵系统五、座舱环境控制系统六、飞机燃油系统七、飞机防火系统一、外部机身机翼结构系统1、外部机身机翼结构系统组成：机身机翼尾翼2、它们各自的特点和工作原理1)机身机身主要用来装载人员、货物、燃油、武器和机载设备，并通过它将机翼、尾翼、起落架等部件连成一个整体。
在轻型飞机和歼击机、强击机上，还常将发动机装在机身内。
2)机翼机翼是飞机上用来产生升力的主要部件，一般分为左右两个面。
机翼通常有平直翼、后掠翼、三角翼等。
机翼前后缘都保持基本平直的称平直翼，机翼前缘和后缘都向后掠称后掠翼，机翼平面形状成三角形的称三角翼，前一种适用于低速飞机，后两种适用于高速飞机。
近来先进飞机还采用了边条机翼、前掠机翼等平面形状。
左右机翼后缘各设一个副翼，飞行员利用副翼进行滚转操纵。
即飞行员向左压杆时，左机翼上的副翼向上偏转，左机翼升力下降；右机翼上的副翼下偏，右机翼升力增加，在两个机翼升力差作用下飞机向左滚转。
为了降低起飞离地速度和着陆接地速度，缩短起飞和着陆滑跑距离，左右机翼后缘还装有襟翼。
襟翼平时处于收上位置，起飞着陆时放下。
3)尾翼尾翼分垂直尾翼和水平尾翼两部分。
1.垂直尾翼垂直尾翼垂直安装在机身尾部，主要功能为保持飞机的方向平衡和操纵。
通常垂直尾翼后缘设有方向舵。
飞行员利用方向舵进行方向操纵。
当飞行员右蹬舵时，方向舵右偏，相对气流吹在垂尾上，使垂尾产生一个向左的侧力，此侧力相对于飞机重心产生一个使飞机机头右偏的力矩，从而使机头右偏。
同样，蹬左舵时，方向舵左偏，机头左偏。
某些高速飞机，没有独立的方向舵，整个垂尾跟着脚蹬操纵而偏转，称为全动垂尾。
2.水平尾翼水平尾翼水平安装在机身尾部，主要功能为保持俯仰平衡和俯仰操纵。
低速飞机水平尾翼前段为水平安定面，是不可操纵的，其后缘设有升降舵，飞行员利用升降舵进行俯仰操纵。
即飞行员拉杆时，升降舵上偏，相对气流吹向水平尾翼时，水平尾翼产生附加的负升力(向下的升力)，此力对飞机重心产生一个使机头上仰的力矩，从而使飞机抬头。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载飞机副翼操纵系统原理地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容张家界航空工业职业技术学院毕业设计题目：飞机副翼操纵系统分析系别：数控工程系专业：航空机电设备维修姓名：学号：指导老师：摘要本论文主要阐述了关于飞机副翼的组成，个组成部件的工作原理，调整及日常维护方法。
飞机的操纵性又可以称为飞机的操纵品质，是指飞机对操纵的反应特性。
操纵则是飞行员通过驾驶机构改变飞机的飞行状态。
改变飞机纵向运动(如俯仰)的操纵称为纵向操纵，主要通过推、拉驾驶杆，使飞机的升降舵或全动平尾向下或向上偏转，产生俯仰力矩，使飞机作俯仰运动。
使飞机绕机体纵轴旋转的操纵称为横向操纵，主要由偏转飞机的副翼来实现。
关键词：驾驶杆传动杆传动机构载荷感觉器AbstractThe main thesis expounded aileron plane about the composition of component parts of the working principle, adjustment and routine maintenance methods. Manipulate the plane of the plane can be referred to as the quality of the manipulation means to manipulate the plane's response characteristics. Manipulation is to change the pilot institutions have passed the driving plane flight status. Vertical plane to change the sport (such as pitch) of manipulation known as vertical manipulation, mainly through the push, pull stick, so that the elevator or the whole plane Hirao moving downward or upward deflection, resulting in pitching moment, so that plane forpitch sports. Plane around the longitudinal axis so that rotation of the body known as the lateral manipulation manipulation, mainly by the plane's aileron deflection to achieve.Key word: Stick load transmission rod drive mechanism sensilla 目录TOC \o "1-3" \h \z \u HYPERLINK \l "_Toc293490176" 摘要 PAGEREF _Toc293490176 \h 1HYPERLINK \l "_Toc293490177" Abstract PAGEREF_Toc293490177 \h 2HYPERLINK \l "_Toc293490178" 目录 PAGEREF_Toc293490178 \h 3HYPERLINK \l "_Toc293490179" 第1章副翼的结构 PAGEREF _Toc293490179 \h 1HYPERLINK \l "_Toc293490180" 1.1 概述 PAGEREF_Toc293490180 \h 1HYPERLINK \l "_Toc293490181" 1.2 副翼的功用及结构 PAGEREF _Toc293490181 \h 1HYPERLINK \l "_Toc293490182" 1.3 副翼与机翼的连接 PAGEREF _Toc293490182 \h 2HYPERLINK \l "_Toc293490183" 1.4 作用在副翼上的外载荷PAGEREF _Toc293490183 \h 3HYPERLINK \l "_Toc293490184" 1.5 副翼结构中力的传递 PAGEREF _Toc293490184 \h 4HYPERLINK \l "_Toc293490185" 第2章副翼组成和传动 PAGEREF _Toc293490185 \h 5HYPERLINK \l "_Toc293490186" 第3章载荷感觉器 PAGEREF _Toc293490186 \h 7HYPERLINK \l "_Toc293490187" 第4章液压助力器 PAGEREF _Toc293490187 \h 10HYPERLINK \l "_Toc293490188" 4.1 基本工作原理 PAGEREF_Toc293490188 \h 10HYPERLINK \l "_Toc293490189" 4.2 ZL-5液压助力器分析 PAGEREF _Toc293490189 \h 12HYPERLINK \l "_Toc293490190" 第5章副翼反效 PAGEREF_Toc293490190 \h 17HYPERLINK \l "_Toc293490191" 第6章副翼操纵系统的维修PAGEREF _Toc293490191 \h 18HYPERLINK \l "_Toc293490192" 6.1 副翼的更换 PAGEREF_Toc293490192 \h 18HYPERLINK \l "_Toc293490193" 6.2 副翼调整片拆装 PAGEREF _Toc293490193 \h 19HYPERLINK \l "_Toc293490194" 6.3 副翼系统的调整 PAGEREF _Toc293490194 \h 20HYPERLINK \l "_Toc293490195" 6.4 副翼故障分析 PAGEREF_Toc293490195 \h 20HYPERLINK \l "_Toc293490196" 全文总结 PAGEREF_Toc293490196 \h 22HYPERLINK \l "_Toc293490197" 致谢 PAGEREF_Toc293490197 \h 23HYPERLINK \l "_Toc293490198" 参考文献 PAGEREF_Toc293490198 \h 24第1章副翼的结构1.1 概述飞机操纵品质的好坏是一个与飞行员有关的带一定主观色彩的问题，但是仍然有一些基本的标准来衡量飞机的操纵品质。
飞机各个系统的组成及原理一、外部机身机翼结构系统二、液压系统三、起落架系统四、飞机飞行操纵系统五、座舱环境控制系统六、飞机燃油系统七、飞机防火系统一、外部机身机翼结构系统1、外部机身机翼结构系统组成：机身机翼尾翼2、它们各自的特点和工作原理1)机身机身主要用来装载人员、货物、燃油、武器和机载设备，并通过它将机翼、尾翼、起落架等部件连成一个整体。
在轻型飞机和歼击机、强击机上，还常将发动机装在机身内。
2)机翼机翼是飞机上用来产生升力的主要部件，一般分为左右两个面。
机翼通常有平直翼、后掠翼、三角翼等。
机翼前后缘都保持基本平直的称平直翼，机翼前缘和后缘都向后掠称后掠翼，机翼平面形状成三角形的称三角翼，前一种适用于低速飞机，后两种适用于高速飞机。
近来先进飞机还采用了边条机翼、前掠机翼等平面形状。
左右机翼后缘各设一个副翼，飞行员利用副翼进行滚转操纵。
即飞行员向左压杆时，左机翼上的副翼向上偏转，左机翼升力下降；右机翼上的副翼下偏，右机翼升力增加，在两个机翼升力差作用下飞机向左滚转。
为了降低起飞离地速度和着陆接地速度，缩短起飞和着陆滑跑距离，左右机翼后缘还装有襟翼。
襟翼平时处于收上位置，起飞着陆时放下。
3)尾翼尾翼分垂直尾翼和水平尾翼两部分。
1.垂直尾翼垂直尾翼垂直安装在机身尾部，主要功能为保持飞机的方向平衡和操纵。
通常垂直尾翼后缘设有方向舵。
飞行员利用方向舵进行方向操纵。
当飞行员右蹬舵时，方向舵右偏，相对气流吹在垂尾上，使垂尾产生一个向左的侧力，此侧力相对于飞机重心产生一个使飞机机头右偏的力矩，从而使机头右偏。
同样，蹬左舵时，方向舵左偏，机头左偏。
某些高速飞机，没有独立的方向舵，整个垂尾跟着脚蹬操纵而偏转，称为全动垂尾。
2.水平尾翼水平尾翼水平安装在机身尾部，主要功能为保持俯仰平衡和俯仰操纵。
低速飞机水平尾翼前段为水平安定面，是不可操纵的，其后缘设有升降舵，飞行员利用升降舵进行俯仰操纵。
即飞行员拉杆时，升降舵上偏，相对气流吹向水平尾翼时，水平尾翼产生附加的负升力（向下的升力），此力对飞机重心产生一个使机头上仰的力矩，从而使飞机抬头。
张家界航空工业职业技术学院毕业设计题目：飞机副翼操纵系统分析系别：数控工程系专业：航空机电设备维修姓名：学号：指导老师：摘要本论文主要阐述了关于飞机副翼的组成，个组成部件的工作原理，调整及日常维护方法。
飞机的操纵性又可以称为飞机的操纵品质，是指飞机对操纵的反应特性。
操纵则是飞行员通过驾驶机构改变飞机的飞行状态。
改变飞机纵向运动(如俯仰)的操纵称为纵向操纵，主要通过推、拉驾驶杆，使飞机的升降舵或全动平尾向下或向上偏转，产生俯仰力矩，使飞机作俯仰运动。
使飞机绕机体纵轴旋转的操纵称为横向操纵，主要由偏转飞机的副翼来实现。
关键词：驾驶杆传动杆传动机构载荷感觉器AbstractThe main thesis expounded aileron plane about the composition of component parts of the working principle, adjustment and routine maintenance methods. Manipulate the plane of the plane can be referred to as the quality of the manipulation means to manipulate the plane's response characteristics. Manipulation is to change the pilot institutions have passed the driving plane flight status. Vertical plane to change the sport (such as pitch) of manipulation known as vertical manipulation, mainly through the push, pull stick, so that the elevator or the whole plane Hirao moving downward or upward deflection, resulting in pitching moment, so that plane for pitch sports. Plane around the longitudinal axis so that rotation of the body known as the lateral manipulation manipulation, mainly by the plane's aileron deflection to achieve.Key word:Stick load transmission rod drive mechanism sensilla目录摘要 (2)ABSTRACT (3)目录 (4)第1章副翼的结构 (1)1.1概述 (1)1.2副翼的功用及结构 (1)1.3副翼与机翼的连接 (2)1.4作用在副翼上的外载荷 (3)1.5副翼结构中力的传递 (4)第2章副翼组成和传动 (5)第3章载荷感觉器 (7)第4章液压助力器 (10)4.1基本工作原理 (10)4.2 ZL-5液压助力器分析 (12)第5章副翼反效 (17)第6章副翼操纵系统的维修 (18)6.1副翼的更换 (18)6.2副翼调整片拆装 (19)6.3副翼系统的调整 (20)6.4副翼故障分析 (20)全文总结 (22)致谢 (23)参考文献 (24)第1章副翼的结构1.1 概述飞机操纵品质的好坏是一个与飞行员有关的带一定主观色彩的问题，但是仍然有一些基本的标准来衡量飞机的操纵品质。
操纵品质常以输入量和输出量的比值(操纵性指标)来表示，这些比值不宜过小，也不易过大。
如果比值太小，则操纵输入量小，输出量大，这种飞机对操纵过于敏感，不仅难于精确控制，而且也容易因反应量过大而产生失速或结构损坏等问题；如果比值过大，则操纵输入量大，输出量小，飞机对操纵反应迟钝，容易使飞行员产生错误判断，也可能造成飞机的大幅度振荡，同样导致失速或结构破坏。
如果飞机在作机动飞行时，不需要飞行员复杂的操纵动作，驾驶杆力和杆位移都适当，并且飞机的反映也不过快或者过分的延迟，那么就认为该飞机具有良好的操纵性。
按运动方向的不同，飞机的操纵也分为纵向、横向和航向操纵。
改变飞机纵向运动(如俯仰)的操纵称为纵向操纵，主要通过推、拉驾驶杆，使飞机的升降舵或全动平尾向下或向上偏转，产生俯仰力矩，使飞机作俯仰运动。
使飞机绕机体纵轴旋转的操纵称为横向操纵，主要由偏转飞机的副翼来实现。
当驾驶员向右压驾驶杆时右副翼上偏、左副翼下偏，使右翼升力减小、左翼升力增大，从而产生向右滚转的力矩，飞机向右滚；向左压杆时，情况完全相反，飞机向左滚转。
改变航向运动的操纵称为航向操纵，由驾驶员踩脚蹬，使方向舵偏转来实现。
踩右脚蹬时，方向舵向右摆动，产生向右偏航力矩，飞机机头向右偏转；踩左脚蹬时正相反，机头向左偏转。
实际飞行中，横向操纵和航向操纵是不可分的，经常是相互配合、协调进行，因此横向和航向操纵1.2 副翼的功用及结构1．副翼的功用副翼是使飞机产生滚转力矩，以保证飞机具有横侧操纵性。
其位置一般在机翼后缘外侧或机翼后缘内侧。
对副翼的要求：①结构具有足够的抗扭刚度②副翼偏转时产生的枢纽力矩较小（副翼上的空气动力对转轴的力矩）这样，可使飞行员操纵省力，而且还可以减小副翼的结构所承受的扭矩。
2．副翼的结构副翼通常由翼梁、翼肋、蒙皮、后缘型材组成，副翼一般都做成没有桁条的单梁式的结构，如图1-1（a)所示。
翼梁常有板式梁、管型梁两种形式，翼肋上一般开有减轻孔，蒙皮现代飞机常采用金属蒙皮，低速飞机常采用金属和布质蒙皮，如图1-1（b）所示。
后缘型材通常在接头开口部位装有斜翼肋，如图1-1（c）所示，用斜翼肋、加强板和翼梁组成的盒形结构来承受开口部位的扭矩图1-1 副翼的构造1.3 副翼与机翼的连接通常采用俩个以上的副翼接头与机翼相连。
连接的副翼接头中，至少应有一个接头是沿展向固定的，其余的接头沿展向应是可移动的。
用多接头固定的副翼，在飞行中会由于机翼变形，使副翼转轴的轴线变弯，而影响操纵的灵活性，甚至发生卡滞现象。
为了解决这一矛盾，有些飞机采用了分段的副翼，它的每一段都独立地连接在机翼后缘的支架上，而各段的翼梁则采用可以传的扭矩的万向接头或胶接接头连接起来，图1-2所示为副翼与机翼的典型的连接型式。
图1-2副翼与机翼的连接型式在机翼加强肋的后部与机翼后梁（或墙）的连接处，安装有若干个支臂，每个支臂上装有一个过渡接头。
在副翼的大梁上装有相应个数的双耳片接头。
副翼通过这些耳片接头将其悬挂到机翼的支臂上。
注意：每个操纵面除一个接头完全固定外，其余接头都有设计补偿，以便于安装和保证运动协调。
操纵副翼偏转的作动筒，其作动杆与副翼耳片接头的下耳片连接固定。
当副翼操纵作动筒动作时就使副翼绕轴心N偏转1.4 作用在副翼上的外载荷在飞行中，副翼像一根固定在机翼上的多支点梁一样承受外部载荷。
作用在副翼上的外载荷有空气动力q、操纵力T和支点反作用力R，如图1-3：R1 R2 R3所示图1-3副翼的外载荷副翼空气动力载荷的大小与副翼面积、副翼偏转角度和飞行速度有关(成正比）。
副翼面积越大、副翼偏转角度越大和飞行速度越快，则副翼上所受空气动力载荷就越大。
空气动力载荷沿弦向按梯形分布，沿展向与副翼弦长成正比。
副翼在装有支点的横截面上承受的剪力最大、弯矩最大；在操纵摇臂部位扭矩最大。
这些部位的建构虽然有所加强，但由于副翼的截面积沿展向变化很大，难以按等强度原则来进行加强，所以，上述部位的强度仍然比其他部位赋予得很少些，维护时必须注意检查。
1.5 副翼结构中力的传递空气动力在副翼结构中的传递情况与在机翼结构中传递情况相似：空气动力→蒙皮→翼肋→翼梁腹板→机翼在副翼中剪力由梁腹板所承受；弯矩由梁桁条和有效宽度的蒙皮承受；扭矩由闭周缘蒙皮承受第2章副翼组成和传动1．副翼的组成副翼操纵部分由驾驶杆、传动杆、摇臂、载荷感觉器、非线性传动机构、液压助力器等组成。
液压助力器用来利用液压帮助飞行员操纵副翼，以改善飞机的横侧操纵性。
左右副翼各由一个液压助力器操纵。
用液压操纵副翼时，副翼上的空气动力传不到驾驶杆上来，载荷感觉器可以使飞行员在操纵副翼时感受到杆力，从而根据这种感觉准确的操纵副翼。
副翼非线性传动机构用来随驾驶杆的行程改变传动系数，以保证在副翼效率较高时横侧操纵不至于过于灵敏，而在副翼效率较底时，又有足够的副翼偏转角。
左右副翼各有一个非线性机构。
2．副翼的传动方式飞行员向左压驾驶杆，经过中心机构右侧第一根副翼传动杆和第一个副翼摇臂的传动，座舱底板上的第2、5根副翼传动杆均向前运动。
同时，第10、11隔框处的传动摇臂压缩载荷感觉器。
第3根传动杆穿出底舱底板后，与第13隔框下的换向接头相连，第3根传动杆向前运动，换向接头带动后面的换向摇臂反时针旋转。
于是经过传动杆、摇臂、非线性传动机构等传动，使右副翼液压助力器上的小传动杆向后移动，助力器的传动活塞就在液压作用下向后运动去操纵右副翼向下偏转。
与此同时，左副翼液压助力器的小传动杆向前移动，助力器的传动活塞在液压作用下向前运动，操纵左副翼向上偏转。
图2-1 传动机构示意图飞行员向右压驾驶杆，各传动杆、摇臂、助力器传动活塞的运动方向与上述相反，左副翼向下偏转，右副翼向上偏转。
换向接头由叉形接头、摇杆组成。
叉形接头下端与第3根传动杆相连，上端两叉铰接在支座上。
摇杆下端插在叉形接头上，上端则铰接在摇臂轴上。
由于叉形接头的转轴线与摇臂的转轴线不平行，相互之间有一夹角，因此当传动杆带着叉形街头下端前后运动时，就能通过摇杆迫使摇臂轴转动，从而使摇臂带动其下端传动杆左右运动。
其组成如图2-1所示。
第3章载荷感觉器飞机装设液压助力器以后，用液压操纵副翼时，飞行员只需要克服液压助力器前的系统摩擦力和液压助力器配油柱塞的摩擦力，带动配油柱塞打开油路，副翼即可偏转。
这时作用在副翼上的枢轴力矩由助力器内的液压作用力平衡，不能传到驾驶杆上来。
由于摩擦力很小，飞行员会感到操纵副翼过轻。
为了使飞行员能感受到适当的杆力，以便凭感觉来准确地掌握操纵分量，控制飞行状态，副翼操纵部分中装设液压助力器以后，还装了载荷感觉器。
载荷感觉器的构造如图3-1所示，它在座舱内右后方。
外筒内的接头固定在机身上，活动杆上的接头则与第10~11隔框处传动副翼的摇臂相连。
图3-1载荷感觉器飞行员压驾驶杆使副翼偏转时，要压缩载荷感觉器内的弹簧。
左压杆，摇臂将活动杆压入，压缩左端小弹簧和中间的大弹簧；右压杆则摇臂将活动杆拉出，压缩右端小弹簧和中间大弹簧。
