电缆压降计算中铁设计

电缆压降计算中铁设计电缆压降是指电缆中电流通过时引起的电压降低。

电缆压降计算是电力系统设计中重要的一部分，它可以帮助工程师确定电缆选择和电缆布置方案，确保电力系统正常运行和电压质量的稳定。

在中铁设计中，电缆压降计算是建设电力系统和铁路电气化工程的关键环节。

电缆压降的计算方法主要分为以下几个步骤：1.确定电流负载：根据设计要求和实际情况确定电缆的负荷情况。

电流负载通常根据电气设备的额定功率、使用率等进行计算。

2.确定电缆阻抗：电缆的阻抗是电缆压降计算的基础。

电缆的阻抗通常根据电缆长度、截面积、电阻和电抗等参数进行计算。

3.计算电缆压降：使用下式计算电缆压降：电缆压降=电流负载×电缆长度×电缆阻抗4.校核电缆选择：根据计算所得电缆压降结果，对比电缆的额定电压和允许压降，确定电缆的选择是否符合要求。

如果电缆压降超过允许值，可能需要调整电缆选择或重新设计电力系统。

中铁设计中电缆压降计算需要考虑以下几个方面：1.铁路线路特点：中铁设计的电力系统主要用于铁路电气化工程，需要考虑铁路线路的特点，包括线路长度、运行速度、负荷特点等。

这些特点对电缆压降的计算有一定影响。

2.电缆材质和类型：电缆的材质和类型对电缆压降计算也有较大影响。

不同材质和类型的电缆具有不同的电阻和电抗，需要根据实际情况选择合适的电缆进行计算。

3.电缆敷设方式：电缆的敷设方式也对电缆压降计算有一定影响。

不同的敷设方式会导致电缆的电阻和电抗发生变化，需要在计算中进行考虑。

4.其他影响因素：除了上述因素，还需要考虑一些其他因素对电缆压降的影响，如温度变化、环境条件等。

在中铁设计中，电缆压降计算需要根据具体的工程要求和实际情况进行。

通过合理的电缆压降计算，可以确保电力系统正常运行，并满足电压质量的要求，为铁路电气化工程的顺利进行提供保障。

《工业与民用配电设计手册》电缆压降计算

《工业与民用配电设计手册》电缆压降计算一、电缆压降计算的定义与重要性电缆压降计算是指在工业和民用配电系统中，根据电缆的材料、截面、长度、负载电流等因素，计算电缆在运行中产生的电压降，从而确定电路的电压稳定性和负载能力。

电缆的压降是指电流通过电缆时所产生的电压降，过大的压降会导致负载电器工作不稳定甚至损坏，影响电力系统的正常运行。

在配电设计中，电缆的压降计算是非常重要的一环，它直接关系到电力系统的安全可靠运行。

正确的压降计算不仅可以确保负载设备正常工作，还能减小线路损耗，提高电能利用率，降低能耗成本。

二、电缆压降计算方法1. 传统计算方法传统的电缆压降计算方法是根据电缆长度、负载电流和电缆材料的电阻率来计算电缆的电压降。

该方法简单直观，适用于小规模、简单的配电系统，但随着电力系统的复杂度增加，传统方法已经不能满足需求。

2. 数值计算方法随着计算机技术的发展，数值计算方法逐渐在配电系统中得到应用。

通过数值计算软件，可以更准确地考虑电缆的负载率、环境温度、皮效应、多股并联等因素，得出更精确的电缆压降结果。

这种方法适用于大规模、复杂的配电系统，可以提高计算精度和效率。

三、电缆压降计算的注意事项1. 电缆材料和截面的选择在进行压降计算时，需根据具体的工程情况选择合适的电缆材料和截面，以减小电缆的电阻，降低压降。

2. 负载电流的准确估算负载电流是影响电缆压降的重要因素之一，需准确估算负载电流大小，避免因电流估算不准导致的电缆过载和压降超标。

3. 考虑负载率和环境因素在实际工程中，负载率和环境温度等因素对电缆的压降会有影响，需要综合考虑这些因素进行计算。

四、电缆压降计算的应用与发展趋势电缆压降计算在工业和民用配电系统中具有广泛的应用，不仅在新建配电系统的设计中需要进行计算，而且在现有系统的改造升级中也需要进行压降计算，以保证系统的安全和稳定。

随着智能电网、清洁能源等新技术的发展，电缆压降计算也在不断地完善和深化。

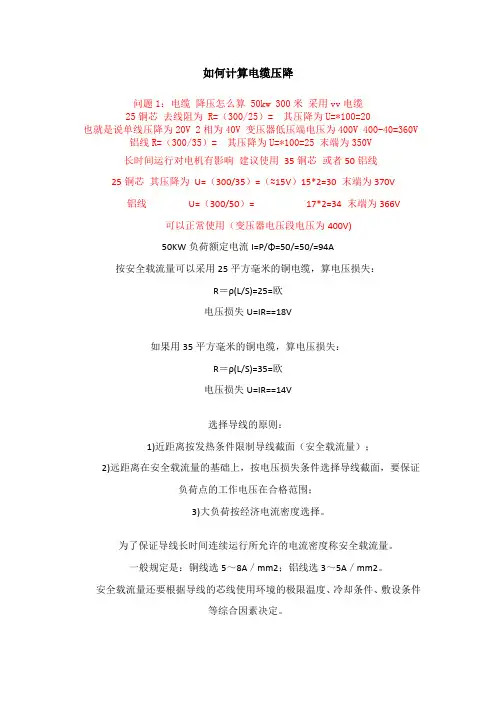

如何计算电缆压降

如何计算电缆压降问题1：电缆降压怎么算 50kw 300米采用vv电缆25铜芯去线阻为 R=（300/25）= 其压降为U=*100=20也就是说单线压降为20V 2相为40V 变压器低压端电压为400V 400-40=360V 铝线R=（300/35）= 其压降为U=*100=25 末端为350V长时间运行对电机有影响建议使用35铜芯或者50铝线25铜芯其压降为U=（300/35）=（≈15V）15*2=30 末端为370V 铝线U=（300/50）= 17*2=34 末端为366V可以正常使用（变压器电压段电压为400V)50KW负荷额定电流I=P/Φ=50/=50/=94A按安全载流量可以采用25平方毫米的铜电缆，算电压损失：R＝ρ(L/S)=25=欧电压损失U=IR==18V如果用35平方毫米的铜电缆，算电压损失：R＝ρ(L/S)=35=欧电压损失U=IR==14V选择导线的原则：1)近距离按发热条件限制导线截面（安全载流量）；2)远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负荷点的工作电压在合格范围；3)大负荷按经济电流密度选择。

为了保证导线长时间连续运行所允许的电流密度称安全载流量。

一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。

安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。

一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。

问题2：55变压器，低压柜在距离变压器230米处。

问变压器到低压柜需多粗电缆55KVA变压器额定输出电流(端电压400V)：I＝P/U＝55/≈80(A) 距离：L＝230米，230米处允许电压为380V 时，线与线电压降为20V，单根导线电压降：U＝10V，铜芯电线阻率：ρ＝求单根线阻：R＝U/I＝10/80＝(Ω) 求单根导线截面：S＝ρ×L/R＝×230/≈32(平方) 取35平方铜芯电线。
