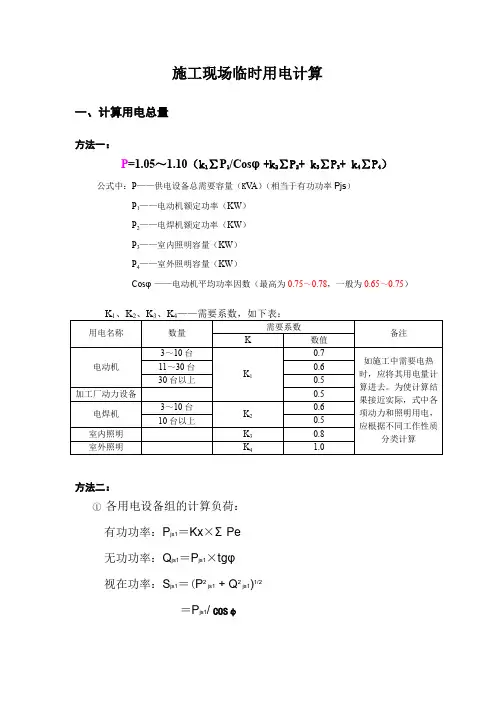

施工现场临时用电计算一、计算用电总量方法一：P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4）公式中：P——供电设备总需要容量（K V A）（相当于有功功率Pjs）P1——电动机额定功率（KW）P2——电焊机额定功率（KW）P3——室内照明容量（KW）P4——室外照明容量（KW）Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75）方法二：①各用电设备组的计算负荷：有功功率：P js1＝Kx×ΣPe无功功率：Q js1＝P js1×tgφ视在功率：S js1＝(P2 js1 + Q2 js1)1/2＝P js1/COSφ＝Kx×ΣPe /COSφ公式中：Pjs1--用电设备组的有功计算负荷（kw）Qjs1--用电设备组的无功计算负荷（kvar）Sjs1--用电设备组的视在计算负荷（kVA）Kx--用电设备组的需要系数Pe--换算到Jc（铭牌暂载率）时的设备容量②总的负荷计算：P js＝Kx×ΣP js1Q js＝P js×tgφS js＝(P2 js + Q2 js)1/2公式中：Pjs--各用电设备组的有功计算负荷的总和（kw）Qjs--各用电设备组的无功计算负荷的总和（kvar）Sjs--各用电设备组的视在计算负荷的总和（KVA）Kx--用电设备组的最大负荷不会同时出现的需要系数二、选择变压器方法一：W=K×P/COSφ公式中：W——变压器的容量（KW）P——变压器服务范围内的总用电量（KW）K——功率损失系数，取1.05~1.1Cosφ——功率因数，一般为0.75根据计算所得容量，从变压器产品目录中选择。

方法二：Sn≥Sjs（一般为1.15~1.25Sjs）公式中：Sn --变压器容量（KW）Sjs--各用电设备组的视在计算负荷的总和（KVA）三、确定配电导线截面积①按导线安全载流量选择导线截面三相四线制线路上的电流计算公式：I=P/√3 V COSφ（≈1.5~2P）二线制线路上的电流计算公式：I=P/ V COSφ公式中：I——导线中的负荷电流（A）V——供电电压（KV）P——变压器服务范围内的总用电量（KW）Cosφ——功率因数，一般为0.75②按允许电压降选择导线截面S=∑（P L） / C△U公式中：S——导线截面（mm2）∑（PL）——负荷力矩的总和（k W·m）（P—有用功率，L--线路长度）C——计算系数，•三相四线制供电线路时，铜线的计算系数CCU=77，铝线的计算系数为CAL=46.3；在单相220V供电时，铜线的计算系数CCU=12.8，铝线的计算系数为CAL＝7.75。

《工业与民用配电设计手册》电缆压降计算一、电缆压降计算的定义与重要性电缆压降计算是指在工业和民用配电系统中，根据电缆的材料、截面、长度、负载电流等因素，计算电缆在运行中产生的电压降，从而确定电路的电压稳定性和负载能力。

电缆的压降是指电流通过电缆时所产生的电压降，过大的压降会导致负载电器工作不稳定甚至损坏，影响电力系统的正常运行。

在配电设计中，电缆的压降计算是非常重要的一环，它直接关系到电力系统的安全可靠运行。

正确的压降计算不仅可以确保负载设备正常工作，还能减小线路损耗，提高电能利用率，降低能耗成本。

二、电缆压降计算方法1. 传统计算方法传统的电缆压降计算方法是根据电缆长度、负载电流和电缆材料的电阻率来计算电缆的电压降。

该方法简单直观，适用于小规模、简单的配电系统，但随着电力系统的复杂度增加，传统方法已经不能满足需求。

2. 数值计算方法随着计算机技术的发展，数值计算方法逐渐在配电系统中得到应用。

通过数值计算软件，可以更准确地考虑电缆的负载率、环境温度、皮效应、多股并联等因素，得出更精确的电缆压降结果。

这种方法适用于大规模、复杂的配电系统，可以提高计算精度和效率。

三、电缆压降计算的注意事项1. 电缆材料和截面的选择在进行压降计算时，需根据具体的工程情况选择合适的电缆材料和截面，以减小电缆的电阻，降低压降。

2. 负载电流的准确估算负载电流是影响电缆压降的重要因素之一，需准确估算负载电流大小，避免因电流估算不准导致的电缆过载和压降超标。

3. 考虑负载率和环境因素在实际工程中，负载率和环境温度等因素对电缆的压降会有影响，需要综合考虑这些因素进行计算。

四、电缆压降计算的应用与发展趋势电缆压降计算在工业和民用配电系统中具有广泛的应用，不仅在新建配电系统的设计中需要进行计算，而且在现有系统的改造升级中也需要进行压降计算，以保证系统的安全和稳定。

随着智能电网、清洁能源等新技术的发展，电缆压降计算也在不断地完善和深化。

··141Office Excel 办公软件在煤矿井下供电设计中的应用大隆矿马帅屈海峰许志伟摘要利用Office Excel 办公软件函数编辑功能，进行编程与绘制系统的供电设计计算表格，实现了供电设备、电缆的选型验算、继电保护整定计算过程软件化。

关键词三相短路电流两相短路电流参数计算Excel1引言供电设计中，无论是电气设备选择或继电保护整定等等，都需要计算短路电流，是供电设计中最基本的任务，也是非常重要的环节。

在煤矿企业，地质及作业环境比较特殊，短路电流计算准确尤为重要。

煤矿企业用电一般来自地区电网，所以计算最大短路电流，使用三相短路值用来选择电气设备及电缆，并校验其动、热稳定；计算最小短路电流，使用两相短路值用来校验开关保护，整定灵敏度。

随着计算机软件技术的发展，时代的进步，很多复杂的计算可以让计算机去完成。

其中，最简单的应用是使用OFFICE 办公软件的EXCEL 表格函数编辑功能，可以把复杂的公式甚至无法手算的循环计算等编辑到EXCEL 中，输入已知数据瞬间计算出想要的结果，就能提高计算结果的准确性，同时省去按计算器的时间，大幅度提高工作效率。

所以，采用计算机计算煤矿井下供电设计中短路电流，已是必然趋势。

大隆矿使用EXCEL 软件进行井下供电设计中短路电流计算，提升了工作效率，提高了设计准确性。

2应用实例大隆矿一趟标准的配电线路如附图所示，供电路径由地面供电部66kV 变电所二次配出，经过一台限流电抗器和一根185mm 2高压铠装入井电缆，配送至中央变电所。

再经中央变电所2#高压开关配出，使用50mm 2高压橡套电缆配送至工作面移动变电站。

最后经移动变电站低压后配出660V 电压，供给工作面设备使用。

为满足该矿安全配电和输电的需要，供电设计中必须计算K1点三相短路电流，据之选择高压开关和高压电缆；计算K2点两相短路电流，整定2#高压开关；计算K3点两相短路电流，整定QJ1开关。

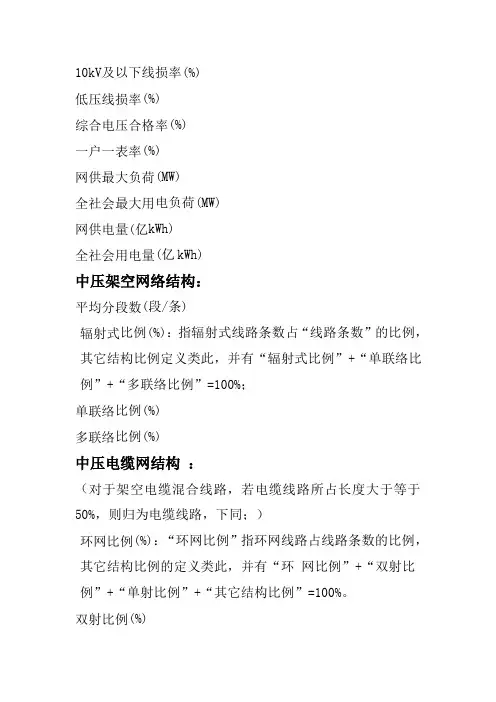

10kV及以下线损率(%)低压线损率(%)综合电压合格率(%)一户一表率(%)网供最大负荷(MW)全社会最大用电负荷(MW)网供电量(亿kWh)全社会用电量(亿kWh)中压架空网络结构：平均分段数(段/条)辐射式比例(%)：指辐射式线路条数占“线路条数”的比例，其它结构比例定义类此，并有“辐射式比例”+“单联络比例”+“多联络比例”=100%；单联络比例(%)多联络比例(%)中压电缆网结构：（对于架空电缆混合线路，若电缆线路所占长度大于等于50%，则归为电缆线路，下同；）环网比例(%)：“环网比例”指环网线路占线路条数的比例，其它结构比例的定义类此，并有“环网比例”+“双射比例”+“单射比例”+“其它结构比例”=100%。

双射比例(%)单射比例(%)配电线路情况线路条数(条)：变电站低压侧实际出线条数。

线路总长度(km)电缆长度(km)平均线路长度(km)主干线平均长度(km)主干线长度>4km条数(条)主干线长度>10km条数(条)平均单条线路配变装接容量 (MVA/条)线路配变装接容量>12MVA 线路条数(条)架空线路绝缘化率(%)电缆化率(%)开关类设备情况开关站(座)：开关站指设有中压配电进出线，对功率进行再分配的配电设施。

环网柜(座)柱上开关(台)电缆分支箱(座)总开关数(台)：统计总开关数应包括配电网内所有开关设备，含开关站内和环网柜内开关；断路器台数+负荷开关总数=总开关数；断路器(台)负荷开关(台)无油化开关(台)开关无油化率(%)：开关无油化率=无油化开关总数/总开关数无功补偿设备装设情况：中低压配电网无功补偿统计：（1）配变总台数是指低压侧装配无功补偿装置的配变台数；（2）线路条数是指装配无功补偿装置的中压线路条数。

设备运行年限情况：描述中压配电设备，包括线路、配变以及开关的运行情况，分析不同设备的寿命周期和运行年限分布。

（2）配变设备包括箱变、柱上变以及配电室内配变和开关站内配变等；（3）开关设备含配电室、开关站、环网柜、柱上设备和电缆分支箱等在内的相关设备。

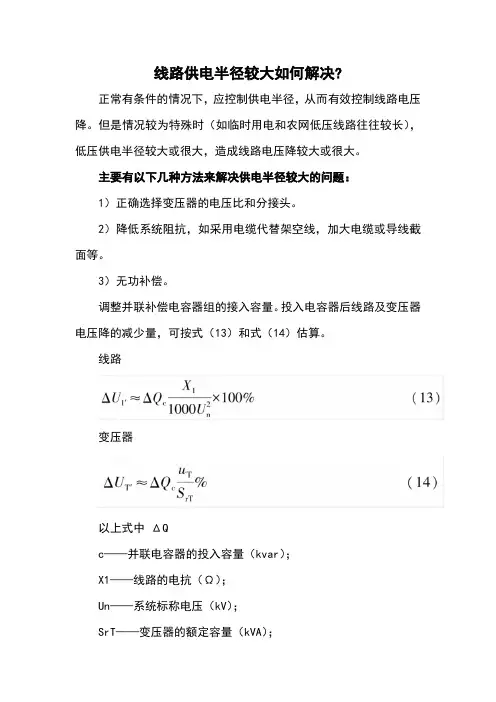

线路供电半径较大如何解决?正常有条件的情况下，应控制供电半径，从而有效控制线路电压降。

但是情况较为特殊时（如临时用电和农网低压线路往往较长），低压供电半径较大或很大，造成线路电压降较大或很大。

主要有以下几种方法来解决供电半径较大的问题：1）正确选择变压器的电压比和分接头。

2）降低系统阻抗，如采用电缆代替架空线，加大电缆或导线截面等。

3）无功补偿。

调整并联补偿电容器组的接入容量。

投入电容器后线路及变压器电压降的减少量，可按式（13）和式（14）估算。

线路变压器以上式中ΔQc——并联电容器的投入容量（kvar）；X1——线路的电抗（Ω）；Un——系统标称电压（kV）；SrT——变压器的额定容量（kVA）；uT——变压器的阻抗电压（%）。

投入电容器后电压提高值的数据见表28。

▼表28 投入电容器后电压提高值的数据▼(续)▲注：1.变压器每栏中第一行是SC（B）10型干式变压器的电压降值，第二行是S11型油浸式变压器的电压降值。

2. SC（B）10型干式变压器，容量不大于630kV·A时阻抗电压为4%（对于630kV·A的容量，括号内为阻抗电压为6%的数据），容量大于630kV·A时阻抗电压为6%。

3. S11型油浸式变压器，容量小于630kV·A时阻抗电压为4%，容量不小于630kV·A时阻抗电压为4.5%。

4.本表中架空线、电缆电压降的计算参数，架空线的截面采用10mm2，电缆的截面采用50mm2时的线路电抗值做依据。

电网电压过高时往往也是电力负荷较低、功率因数偏高的时候，适时减少电容器组投入的容量，能同时起到合理补偿无功功率和调整电压偏差的作用。

如果采用的是低压电容器，调压效果将更显著，应尽量采用按功率因数或电压水平调整的自动装置。

4）调整同步电动机的励磁电流。

在铭牌规定值的范围内适当调整同步电动机的励磁电流，使其超前或滞后运行，就能产生和消耗无功功率，从而达到改变网络负荷的功率因数和调整电压偏差的目的。

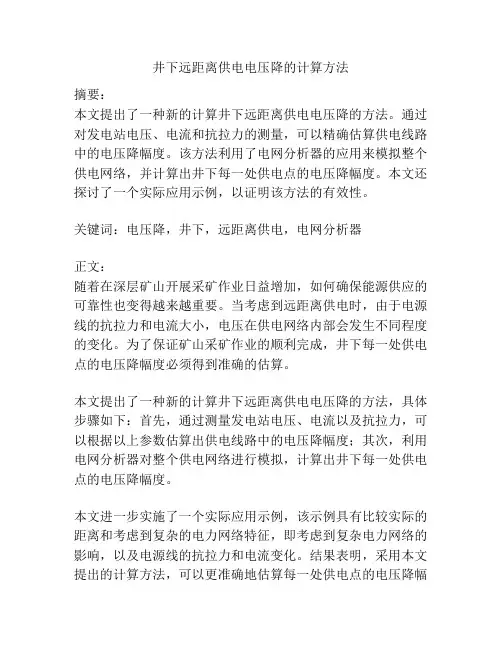

井下远距离供电电压降的计算方法摘要：本文提出了一种新的计算井下远距离供电电压降的方法。

通过对发电站电压、电流和抗拉力的测量，可以精确估算供电线路中的电压降幅度。

该方法利用了电网分析器的应用来模拟整个供电网络，并计算出井下每一处供电点的电压降幅度。

本文还探讨了一个实际应用示例，以证明该方法的有效性。

关键词：电压降，井下，远距离供电，电网分析器正文：随着在深层矿山开展采矿作业日益增加，如何确保能源供应的可靠性也变得越来越重要。

当考虑到远距离供电时，由于电源线的抗拉力和电流大小，电压在供电网络内部会发生不同程度的变化。

为了保证矿山采矿作业的顺利完成，井下每一处供电点的电压降幅度必须得到准确的估算。

本文提出了一种新的计算井下远距离供电电压降的方法，具体步骤如下：首先，通过测量发电站电压、电流以及抗拉力，可以根据以上参数估算出供电线路中的电压降幅度；其次，利用电网分析器对整个供电网络进行模拟，计算出井下每一处供电点的电压降幅度。

本文进一步实施了一个实际应用示例，该示例具有比较实际的距离和考虑到复杂的电力网络特征，即考虑到复杂电力网络的影响，以及电源线的抗拉力和电流变化。

结果表明，采用本文提出的计算方法，可以更准确地估算每一处供电点的电压降幅度。

综上所述，本文提出了一种独特的计算井下远距离供电电压降的方法，采用该方法既可以精确估算出每一处供电点的电压降幅度，又能够有效保证矿山采矿作业的安全。

本文提出的方法可用于计算长距离供应系统中不同供电点之间的电压降幅度。

为了说明该方法的有效性，我们假定一个实际应用场景。

假设发电站开关电压为220V，电流为100A，能量抗拉力为10KN。

我们利用电网分析器对供电线路进行模拟，并在模拟中考虑到电源线的抗拉力和电流变化。

根据以上模拟，我们可以估算出离发电站100m处每个供电点的电压降幅度。

通过上述模拟，我们可以获得不同供电点之间的电压降幅度、电流和抗拉力分布图。

这可以帮助我们确定供电路线的优化拓扑结构，并确保每一处供电点的电压稳定性。

低压笼型电动机直接起动电压降计算编制葛生浩电气自动化事业部二零零七年元月低压笼型电动机直接起动电压降计算1.笼型电动机全压起动1.1按《通用用电设备配电设计规范》GB50055-93第2.3.2条规定，交流电动机起动时，配电母线上的电压应符合下列规定：•1）在一般情况下，电动机频繁起动时，不宜低于额定电压的90%；电动机不频繁起动时，不宜低于额定电压的85%。

•2）配电母线上未接照明或其他对电压波动较敏感的负荷，且电动机不频繁起动时，不应低于额定电压的80%。

•3）配电母线上未接其他用电设备时，可按保证电动机起动转矩的条件决定；对于低压电动机尚应保证接触器线圈的电压不低于释放电压。

1.2笼型电动机全压起动当符合下列条件：•1）起动时，对电网造成的电压降不超过规定的数值。

一般要求：经常起动的电动机不大于10%；偶而起动时，不超过15%。

在保证生产机械所要求的起动转矩而又不致影响其他用电设备的正常工作时，其电压降可允许为20%或更大一些。

由单独变压器供电的电动机其电压降允许值由传动机械要求的起动转矩来决定。

•2）起动功率不超过供电设备和电网的过载能力。

对变压器来说，其起动容量如以每24h起动6次，每次起动时间为15s来考虑，当变压器的负载率小于90%时，则最大起动电流可为变压器额定电流的4倍。

•3）电动机的起动转矩应大于传动机械的静阻转矩。

•4）起动时，应保证电动机及起动设备的动稳定和热稳定性。

5）机械能承受电动机全压起动时的冲击转矩；•6）制造厂对电动机的起动方式无特殊规定。

2.鼠笼型电机直接起动时的压降计算实例：鼠笼型电机380V、185kW、起动电流1900A,由560/10变压器供电，供电线路采用二根120mm 2电缆，长度50M 。

求直接起动时，低压母线上电压降及电机端电压降。

1）电动机起动时母线电压：计算时假定变压器高压侧容量为无限大，同时电动机投入后变压器达满负荷运行，于是起动时母线平均电压为：*bU S 2*（）式中U 2*--电动机起动时母线电压标么值（以额定电压值为基准）； X *--变压器电搞标么值（以本身容量为基准）； U d －被起动电动机额定电压（KV ）； I Q —被起动电动机起动电流（A ） P d —被起动电动机额定容量（KW ）； S b —变压器额定容量（kVA ）。

施工现场临时用电计算一、计算用电总量方法一：P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+k3∑P3+k4∑P4）公式中：P——供电设备总需要容量（K VA）（相当于有功功率Pjs）P——电动机额定功率（KW）1——电焊机额定功率（KW）P2视在功率：S js1＝(P2js1+Q2js1)1/2＝P js1/COSφ＝Kx×ΣPe/COSφ公式中：Pjs1--用电设备组的有功计算负荷（kw）Qjs1--用电设备组的无功计算负荷（kvar）Sjs1--用电设备组的视在计算负荷（kVA）Kx--用电设备组的需要系数Pe--换算到Jc（铭牌暂载率）时的设备容量②总的负荷计算：P js＝Kx×ΣP js1Q js＝P js×tgφS js＝(P2js+Q2js)1/2公式中：Pjs--各用电设备组的有功计算负荷的总和（kw）PSn≥①按三相四线制线路上的电流计算公式：I=P/√3Vφ（≈1.5~2P）二线制线路上的电流计算公式：I=P/V COSφ公式中：I——导线中的负荷电流（A）V——供电电压（KV）P——变压器服务范围内的总用电量（KW）Cosφ——功率因数，一般为0.75②按允许电压降选择导线截面S=∑（P L）/C△U公式中：S——导线截面（mm2）∑（PL）——负荷力矩的总和（k W·m）（P—有用功率，L--线路长度）C——计算系数，•三相四线制供电线路时，铜线的计算系数CCU=77，铝线的计算系数为CAL=46.3；在单相220V供电时，铜线的计算系数CCU=12.8，铝线的计算系数为CAL＝7.75。

下面给你推荐一个常用电缆载流量计算口诀,您自己参照选择合适电缆但你要先根据电压和10千瓦算出电流二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

施工现场临时用电、用水计算现场施工用电均按《施工现场临时用电安全技术规范》JGJ46-88标准规范要求执行，本工程实行三级供电，且采用具有专用保护零线的TN-S接零保护系统。

1.现场临电负荷计算P=1.24K1ΣP C=KW土建施工阶段施工设备一览表说明：一级配电箱的负荷计算，按照将照明负荷均匀地分配到配电箱上并照计算公式：P ＝1.1（K1∑Pc＋K2∑Pa＋K3∑Pb）进行。

本阶段A12配电箱作为备用配电箱，其设备布置按照标准的一级配电箱配置电气设备。

土建施工阶段室内外照明用电负荷计算表土建施工阶段室外照明用电量：16.48（kw）土建施工阶段室内照明用电量：4.5（kw）照明负荷将根据现场需要，尽可能地按照负荷均衡和就近的原则接入系统。

设备安装阶段施工设备一览表说明：设备安装阶段因塔吊基本处于停滞状态，塔吊的用电量未计入计算负荷之中。

一级配电箱的负荷计算，按照将照明负荷均匀地分配到各个配电箱上并照计算公式：P ＝1.1（K1∑Pc＋K2∑Pa＋K3∑Pb）进行。

设备安装阶段室内外照明用电负荷计算表本阶段室外照明总用电量：2.4（kw）本阶段室内照明总用电量： 21.3（kw）2.用电负荷分配从1#变电箱引出电路供场地用电，设置一级配电箱及若干二级配电箱。

3.变压器容量校核3.1土建施工阶段1#变电箱:P ＝1.1（K1∑Pc＋K2∑Pa＋K3∑Pb）＝1.1（0.6*456.6＋0.8*4.5＋1.0*21.48）= 328.9kwP――计算用电负荷容量，kw∑Pc――全部施工动力用电设备额定用电量之和，kw∑Pa――室内照明设备额定用电量之和，kw∑Pb――室外照明设备额定用电量之和，kwK1――全部施工用电设备同时使用系数，取0.6K2――室内照明设备同时使用系数，取0.8K3――室外照明设备同时使用系数，取1.0折算为变压器的负荷容量按照公式：P0＝1.05P／cosψ进行计算。

P0 ——折算到变压器的计算负荷容量，KVAcosψ——功率因数，取0.751.05——变压器的容量修正系数P——计算用电负荷容量，kwP0＝1.05P／cosψ＝1.05*328.9/cos0.75＝345.43kVA＜400kVA，满足要求3.2设备安装阶段 1#变电箱:P ＝1.1（K1∑Pc ＋K2∑Pa ＋K3∑Pb ）＝1.1（0.6*307.3＋0.8*21.3＋1.0*2.4）=224.6kw P ――计算用电负荷容量，kw∑Pc ――全部施工动力用电设备额定用电量之和，kw ∑Pa ――室内照明设备额定用电量之和，kw ∑Pb ――室外照明设备额定用电量之和，kw K1――全部施工用电设备同时使用系数，取0.6 K2――室内照明设备同时使用系数，取0.8 K3――室外照明设备同时使用系数，取1.0折算为变压器的负荷容量按照公式：P0＝1.05P ／cos ψ进行计算。

电缆分类很多，BVR-16（1.5-120mmm,黄绿色，多股软铜芯接地电缆。

电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K 为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯电缆分类很多，BVR-16（1.5-120mmm,黄绿色，多股软铜芯接地电缆。

电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K 为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）2、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程3、RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装4、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量5、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明6、RV聚氯乙烯绝缘电缆7、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆8、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用9、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量RVV与 KVV RVVP 与 KVVP区别： RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。

KVV和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。

AVVR与 RVVP区别： 东西一样，只是内部截面小于0.75平方毫米的名称为AVVR 大于等于0.75平方毫米的名称为RVVP.SYV与 SYWV 区别： SYV是视频传输线 用聚乙烯绝缘。

施工现场临时用电计算一、计算用电总量方法一：P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4）公式中：P——供电设备总需要容量（KVA）（相当于有功功率Pjs）P1——电动机额定功率（KW）P2——电焊机额定功率（KW）P3——室照明容量（KW）P4——室外照明容量（KW）Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75）K1、K2、K3、K4——需要系数，如下表：方法二：①各用电设备组的计算负荷：有功功率：P js1＝Kx×ΣPe无功功率：Q js1＝P js1×tgφ视在功率：S js1＝(P2 js1 + Q2 js1)1/2＝P js1/COSφ＝Kx×ΣPe /COSφ公式中：Pjs1--用电设备组的有功计算负荷（kw）Qjs1--用电设备组的无功计算负荷（kvar）Sjs1--用电设备组的视在计算负荷（kVA）Kx--用电设备组的需要系数Pe--换算到Jc（铭牌暂载率）时的设备容量②总的负荷计算：P js＝Kx×ΣP js1Q js＝P js×tgφS js＝(P2 js + Q2 js)1/2公式中：Pjs--各用电设备组的有功计算负荷的总和（kw）Qjs--各用电设备组的无功计算负荷的总和（kvar）Sjs--各用电设备组的视在计算负荷的总和（KVA）Kx--用电设备组的最大负荷不会同时出现的需要系数二、选择变压器方法一：W=K×P/ COSφ公式中：W——变压器的容量（KW）P——变压器服务围的总用电量（KW）K——功率损失系数，取1.05~1.1Cosφ——功率因数，一般为0.75根据计算所得容量，从变压器产品目录中选择。

方法二：Sn≥Sjs（一般为1.15~1.25Sjs）公式中：Sn --变压器容量（KW）Sjs--各用电设备组的视在计算负荷的总和（KVA）三、确定配电导线截面积①按导线安全载流量选择导线截面三相四线制线路上的电流计算公式：I= P/√3 V COSφ（≈1.5~2P）二线制线路上的电流计算公式：I= P/ V COSφ公式中：I——导线中的负荷电流（A）V——供电电压（KV）P——变压器服务围的总用电量（KW）Cosφ——功率因数，一般为0.75②按允许电压降选择导线截面S=∑（P L）/ C △U公式中：S——导线截面（mm2）∑（PL）——负荷力矩的总和（kW·m）（P—有用功率，L--线路长度）C——计算系数，•三相四线制供电线路时，铜线的计算系数CCU=77，铝线的计算系数为CAL=46.3；在单相220V供电时，铜线的计算系数CCU=12.8，铝线的计算系数为CAL＝7.75。
