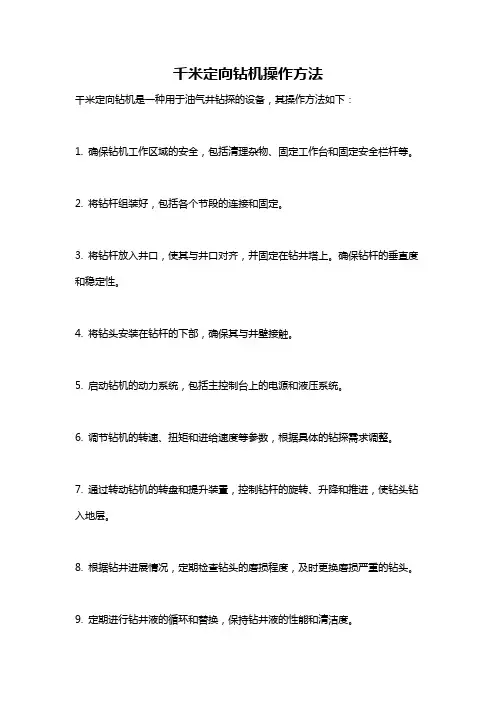

千米定向钻机操作方法
千米定向钻机是一种用于油气井钻探的设备，其操作方法如下：
1. 确保钻机工作区域的安全，包括清理杂物、固定工作台和固定安全栏杆等。
2. 将钻杆组装好，包括各个节段的连接和固定。
3. 将钻杆放入井口，使其与井口对齐，并固定在钻井塔上。
确保钻杆的垂直度和稳定性。
4. 将钻头安装在钻杆的下部，确保其与井壁接触。
5. 启动钻机的动力系统，包括主控制台上的电源和液压系统。
6. 调节钻机的转速、扭矩和进给速度等参数，根据具体的钻探需求调整。
7. 通过转动钻机的转盘和提升装置，控制钻杆的旋转、升降和推进，使钻头钻入地层。
8. 根据钻井进展情况，定期检查钻头的磨损程度，及时更换磨损严重的钻头。
9. 定期进行钻井液的循环和替换，保持钻井液的性能和清洁度。
10. 在钻进一定深度后，根据需要进行固井操作，保证井壁的稳定性。
11. 钻进到目标层位后，停止钻进操作，进行取心、注水等工作。
12. 完成钻井作业后，退钻钻杆，并及时维护和保养钻机设备。
重要提示：以上操作方法仅为一般流程，具体操作应根据具体设备和工况来进行，同时严格按照操作规程和技术要求进行操作。
高长臂锚杆钻机参数高长臂锚杆钻机是一种用于地下工程施工的设备，具有特定的参数和技术指标。
下面将从主要参数、工作原理和适用范围三个方面介绍高长臂锚杆钻机。
一、主要参数1. 钻孔直径：高长臂锚杆钻机适用于直径为φ42mm～φ150mm的钻孔。
2. 钻孔深度：该设备能够钻探深度达到30m，满足大部分地下工程的需求。
3. 旋转速度：高长臂锚杆钻机具有高速旋转和低速旋转两档，高速旋转时转速可达350r/min，低速旋转时转速为100r/min。
4. 出杆力矩：该设备的出杆力矩为2000N·m，能够满足钻杆的进出需求。
5. 工作压力：高长臂锚杆钻机的工作压力为0.5～1.2MPa，可以根据具体工程需求进行调节。
6. 机器重量：设备的整体重量为8.5t，便于搬运和操作。
二、工作原理高长臂锚杆钻机通过动力系统驱动钻杆进行旋转，同时通过油缸推动钻杆的进出。
在钻孔过程中，先将钻杆插入地下，然后启动设备，使钻杆旋转并逐渐向下钻探。
当达到所需深度时，停止旋转，将注浆管插入钻孔中进行注浆。
注浆完毕后，将钻杆逐渐拔出，完成整个钻孔过程。
三、适用范围高长臂锚杆钻机广泛应用于地下工程施工中的锚杆支护、喷射混凝土支护和地下水排放等工作。
它适用于各种地质条件下的钻孔作业，如软土、黏土、砂岩和粉煤等。
由于其具有较大的钻孔直径和钻孔深度，适用于需要较长锚杆的工程，如地铁、隧道和矿山工程等。
高长臂锚杆钻机是一种具有特定参数和技术指标的地下工程施工设备。
通过旋转钻杆和推动进出杆的方式，完成钻孔和注浆作业。
它适用于各种地质条件下的钻孔作业，并广泛应用于地铁、隧道和矿山等工程中。
高长臂锚杆钻机的出现为地下工程的施工提供了更高效、更便捷的解决方案。

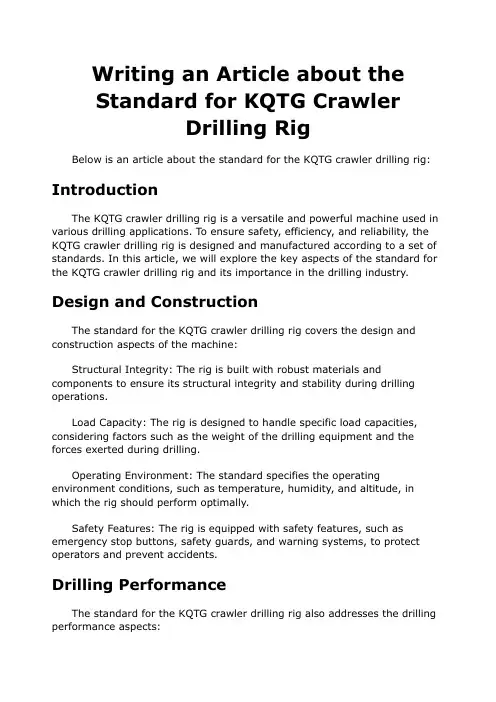

Writing an Article about theStandard for KQTG CrawlerDrilling RigBelow is an article about the standard for the KQTG crawler drilling rig: IntroductionThe KQTG crawler drilling rig is a versatile and powerful machine used in various drilling applications. To ensure safety, efficiency, and reliability, the KQTG crawler drilling rig is designed and manufactured according to a set of standards. In this article, we will explore the key aspects of the standard for the KQTG crawler drilling rig and its importance in the drilling industry. Design and ConstructionThe standard for the KQTG crawler drilling rig covers the design and construction aspects of the machine:Structural Integrity: The rig is built with robust materials and components to ensure its structural integrity and stability during drilling operations.Load Capacity: The rig is designed to handle specific load capacities, considering factors such as the weight of the drilling equipment and the forces exerted during drilling.Operating Environment: The standard specifies the operating environment conditions, such as temperature, humidity, and altitude, in which the rig should perform optimally.Safety Features: The rig is equipped with safety features, such as emergency stop buttons, safety guards, and warning systems, to protect operators and prevent accidents.Drilling PerformanceThe standard for the KQTG crawler drilling rig also addresses the drilling performance aspects:Drilling Depth and Diameter: The rig is designed to achieve specific drilling depths and diameters, depending on the application requirements.Drilling Speed: The rig is expected to operate at a certain drilling speed, ensuring efficient and timely completion of drilling projects.Accuracy and Precision: The rig should provide accurate and precise drilling results, minimizing deviations and ensuring the desired hole quality.Power and Efficiency: The rig is designed to deliver sufficient power and energy efficiency, optimizing drilling performance while minimizing energy consumption.Maintenance and ServiceabilityThe standard for the KQTG crawler drilling rig also includes guidelines for maintenance and serviceability:Maintenance Schedule: The standard specifies the recommended maintenance schedule for the rig, including regular inspections, lubrication, and component replacements.Serviceability: The rig is designed to facilitate easy access to components for maintenance and repair purposes, minimizing downtime and maximizing productivity.Documentation: The standard requires the provision of detailed documentation, including operation manuals, maintenance procedures, and troubleshooting guides, to support operators and maintenance personnel.Importance in the Drilling IndustryThe standard for the KQTG crawler drilling rig is of great importance in the drilling industry:Safety: The standard ensures that the rig meets safety requirements, protecting operators and minimizing the risk of accidents.Reliability: The standard ensures that the rig is designed and constructed to withstand the demanding conditions of drilling operations, minimizing breakdowns and maximizing uptime.Consistency: The standard ensures that all KQTG crawler drilling rigs produced adhere to the same quality and performance standards, providing consistency in drilling results.Customer Satisfaction: The standard helps to ensure that customers receive reliable and high-quality drilling rigs, enhancing their satisfaction and trust in the manufacturer.ConclusionThe standard for the KQTG crawler drilling rig covers various aspects of design, construction, drilling performance, maintenance, and serviceability. It plays a crucial role in ensuring the safety, reliability, and consistency of the rig, as well as customer satisfaction. By adhering to this standard, manufacturers can produce high-quality and efficient drilling rigs that meet the needs of the drilling industry. Additionally, operators can rely on these standardized rigs to perform their drilling operations safely and effectively.。

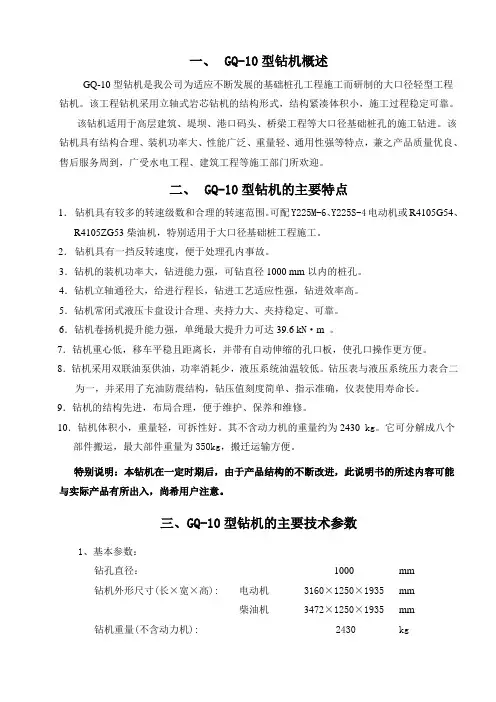

一、GQ-10型钻机概述GQ-10型钻机是我公司为适应不断发展的基础桩孔工程施工而研制的大口径轻型工程钻机。
该工程钻机采用立轴式岩芯钻机的结构形式，结构紧凑体积小，施工过程稳定可靠。
该钻机适用于高层建筑、堤坝、港口码头、桥梁工程等大口径基础桩孔的施工钻进。
该钻机具有结构合理、装机功率大、性能广泛、重量轻、通用性强等特点，兼之产品质量优良、售后服务周到，广受水电工程、建筑工程等施工部门所欢迎。
二、GQ-10型钻机的主要特点1．钻机具有较多的转速级数和合理的转速范围。
可配Y225M-6、Y225S-4电动机或R4105G54、R4105ZG53柴油机，特别适用于大口径基础桩工程施工。
2．钻机具有一挡反转速度，便于处理孔内事故。
3．钻机的装机功率大，钻进能力强，可钻直径1000 mm以内的桩孔。
4．钻机立轴通径大，给进行程长，钻进工艺适应性强，钻进效率高。
5．钻机常闭式液压卡盘设计合理、夹持力大、夹持稳定、可靠。
6．钻机卷扬机提升能力强，单绳最大提升力可达39.6 k N·m。
7．钻机重心低，移车平稳且距离长，并带有自动伸缩的孔口板，使孔口操作更方便。
8．钻机采用双联油泵供油，功率消耗少，液压系统油温较低。
钻压表与液压系统压力表合二为一，并采用了充油防震结构，钻压值刻度简单、指示准确，仪表使用寿命长。
9．钻机的结构先进，布局合理，便于维护、保养和维修。
10．钻机体积小，重量轻，可拆性好。
其不含动力机的重量约为2430 kg。
它可分解成八个部件搬运，最大部件重量为350kg，搬迁运输方便。
特别说明：本钻机在一定时期后，由于产品结构的不断改进，此说明书的所述内容可能与实际产品有所出入，尚希用户注意。
三、GQ-10型钻机的主要技术参数1、基本参数：钻孔直径：1000 mm钻机外形尺寸(长×宽×高): 电动机 3160×1250×1935mm柴油机3472×1250×1935mm 钻机重量(不含动力机): 2430 kg2、立轴及回转器:钻机转速：Y225M-6电动机： 47.6； 80； 134； 224； 355； 383 ；反转: 53 r/min Y225S-4电动机: 72； 120； 201； 336； 533； 575 ；反转: 80 r/min 最大输出扭矩： 6000 N·m / 4980 Nm立轴行程: 600mm 立轴通孔直径: 96 mm立轴最大起重力/最大加压力：100 kN / 75 kN3、卷扬机：卷筒直径：285 mm 抱闸直径：500 mm一速单绳（第二层）提升力：35 k N钢丝绳直径：18.5mm (170kg/cm2)单绳第二层提升速度：（Y225M-6 电机）0.665；1.12; 1.87 m/s（Y225S - 4 电机）0.98；1.65；2.78 m/s4、变速箱、离合器：东风DF6S650系列汽车变速箱和离合器5、机架：带有可自动伸缩的孔口板，让开孔口距离：530 mm，可提1000mm钻具6、液压系统：双联齿轮泵：(32+12) L/min 系统压力：8 MPa7、动力机：（选配）电动机：Y 225M-6 30 kW 980 r/minY 225S-4 37 kW 1480 r/min柴油机：R4105G54 42 Kw 1500 r/minR4105ZG53 56 Kw 1500 r/min五、GQ-10型钻机的使用及维护1、钻机的安装：钻机底座应用地脚螺栓紧固在机台木上，机木安装应平整，各机台木之间的连接应牢固可靠。

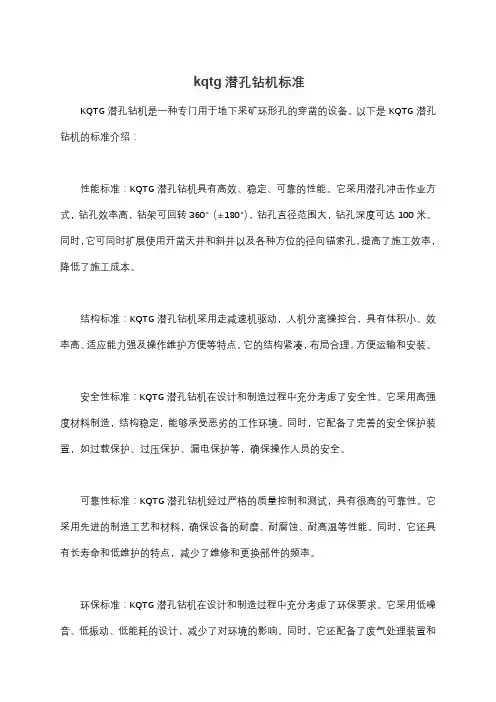

kqtg潜孔钻机标准
KQTG潜孔钻机是一种专门用于地下采矿环形孔的穿凿的设备。
以下是KQTG潜孔钻机的标准介绍：
性能标准：KQTG潜孔钻机具有高效、稳定、可靠的性能。
它采用潜孔冲击作业方式，钻孔效率高，钻架可回转360°（±180°），钻孔直径范围大，钻孔深度可达100米。
同时，它可同时扩展使用开凿天井和斜井以及各种方位的径向锚索孔，提高了施工效率，降低了施工成本。
结构标准：KQTG潜孔钻机采用走减速机驱动，人机分离操控台，具有体积小、效率高、适应能力强及操作维护方便等特点。
它的结构紧凑，布局合理，方便运输和安装。
安全性标准：KQTG潜孔钻机在设计和制造过程中充分考虑了安全性。
它采用高强度材料制造，结构稳定，能够承受恶劣的工作环境。
同时，它配备了完善的安全保护装置，如过载保护、过压保护、漏电保护等，确保操作人员的安全。
可靠性标准：KQTG潜孔钻机经过严格的质量控制和测试，具有很高的可靠性。
它采用先进的制造工艺和材料，确保设备的耐磨、耐腐蚀、耐高温等性能。
同时，它还具有长寿命和低维护的特点，减少了维修和更换部件的频率。
环保标准：KQTG潜孔钻机在设计和制造过程中充分考虑了环保要求。
它采用低噪音、低振动、低能耗的设计，减少了对环境的影响。
同时，它还配备了废气处理装置和
噪音控制装置，确保排放的废气和噪音符合环保标准。
总之，KQTG潜孔钻机是一种符合多项标准的先进设备，它能够高效、稳定、安全地完成地下采矿环形孔的穿凿任务。

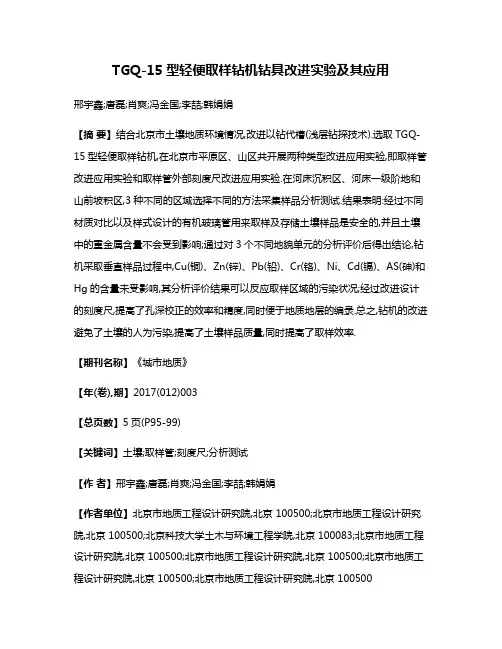

TGQ-15型轻便取样钻机钻具改进实验及其应用邢宇鑫;唐磊;肖爽;冯金国;李喆;韩娟娟【摘要】结合北京市土壤地质环境情况,改进以钻代槽(浅层钻探技术).选取TGQ-15型轻便取样钻机,在北京市平原区、山区共开展两种类型改进应用实验,即取样管改进应用实验和取样管外部刻度尺改进应用实验.在河床沉积区、河床一级阶地和山前坡积区,3种不同的区域选择不同的方法采集样品分析测试.结果表明:经过不同材质对比以及样式设计的有机玻璃管用来取样及存储土壤样品是安全的,并且土壤中的重金属含量不会受到影响;通过对3个不同地貌单元的分析评价后得出结论,钻机采取垂直样品过程中,Cu(铜)、Zn(锌)、Pb(铅)、Cr(铬)、Ni、Cd(镉)、AS(砷)和Hg的含量未受影响,其分析评价结果可以反应取样区域的污染状况;经过改进设计的刻度尺,提高了孔深校正的效率和精度,同时便于地质地层的编录.总之,钻机的改进避免了土壤的人为污染,提高了土壤样品质量,同时提高了取样效率.【期刊名称】《城市地质》【年(卷),期】2017(012)003【总页数】5页(P95-99)【关键词】土壤;取样管;刻度尺;分析测试【作者】邢宇鑫;唐磊;肖爽;冯金国;李喆;韩娟娟【作者单位】北京市地质工程设计研究院,北京 100500;北京市地质工程设计研究院,北京 100500;北京科技大学土木与环境工程学院,北京 100083;北京市地质工程设计研究院,北京 100500;北京市地质工程设计研究院,北京 100500;北京市地质工程设计研究院,北京 100500;北京市地质工程设计研究院,北京 100500【正文语种】中文【中图分类】P634.31国务院在2016年5月28日印发《土壤污染防治行动计划》，对今后一个时期我国土壤污染防治工作做出了全面战略部署，开展土壤污染调查，掌握土壤环境质量状况工作迫在眉睫，而化探取样技术作为土壤调查的基础，对于以钻代槽（浅层钻探技术）的探索尤为重要（温克强，1981；马连成等，2003）。

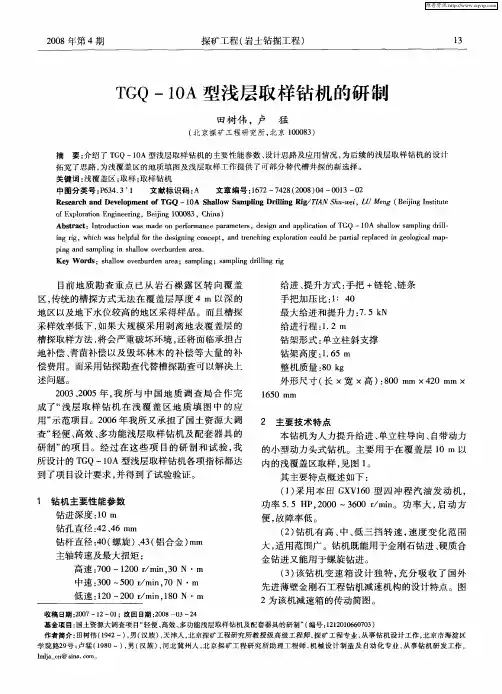

TGQ 系列轻便型浅层取样钻机
（轻便、高效、环保、以钻代槽、以钻代井）
TGQ 系列浅层取样钻机具有体积小、重量轻、效率高、操作简单、搬迁方便 等特点。
可广泛应用于地质调查填图、物探爆破孔、化探岩石取样、环境和农业 地质调查取样、道路基础勘查及路面质量检测取样等各种取样施工作业。
TGQ 系列钻机可实现螺旋钻进和金刚石回转钻进等多种工艺。
钻机性能可 靠、取芯完整、方便灵活，非常适合野外工作，可用于以钻代槽，以钻代井，提 高了效率，降低了取样成本，该产品已经达到国内领先水平，在地质找矿资源评 价及市政工程等领域有广阔的应用前景。
应用范围包括： 物化探取样 区域地质填图 浅层地表和坑道内的矿脉探查 物探震源孔施工 岩土工程质量检测 品位验证和评估
TGQ-5 浅层取样钻机
体积小、重量轻、携带方便、容易操作
TGQ-5 型号浅层取样钻机为便携式钻机。
钻机装配在支架上，也可以手持。
整机体积小、重量轻、效率高、操作简便、运输和转移极为方便，可深入大型设 备难进入地区作业。
钻机采用两种钻进方式，一种为钻进岩石的金刚石钻进，一 种为钻进土层的螺旋钻进，可以进行物探和化探岩石取样和地质验证岩石取样， 也可以进行土壤取样。
技术参数：
钻孔直径 主轴转速 整机重量 钻架形式 给进方式 钻架给进行程 钻架高度 手轮与齿轮力比 最大提升力
40/46 (mm） 170/1800 (rpm) 23.5 (kg) 单立柱斜支撑或手持架 齿轮齿条 1.2 (m) 1.5 (m) 1: 20 500 (kg)
汽油机直接驱动，分高低减速箱
TGQ-15 浅层取样钻机
体积小、重量轻、搬运方便、容易操作
TGQ-15 型浅层取样钻机整机质量轻，采用模块化设计，安装、拆卸简便， 适合在受地形及植被等条件限制的地区施工，适合人力搬运，操作简单。
可实现 金刚石钻进、硬质合金钻进、螺旋钻进等多种功能，可以进行岩石取样，也可以 进行土壤取样。
动力机启动方便，性能稳定可靠。
采用双层管设计，取样质量好。
技术参数：
钻孔直径 主轴转速 整机重量 钻架形式 给进方式 钻架给进行程 钻架高度 手轮与齿轮力比 最大提升力
46/60 (mm) 150/500/1200 (rpm) 76 (kg) 单立柱斜支撑 链条链轮 1.2 (m) 1.65 (m) 1: 30 750 (kg)
汽油机直接驱动，减速箱一体设计

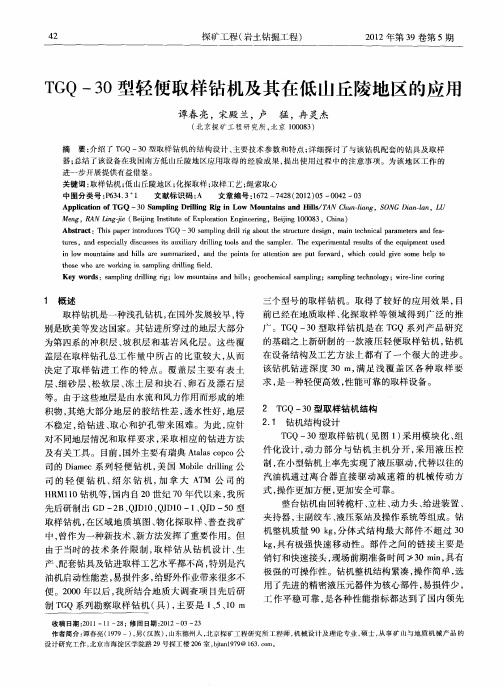

TGQ-30/ TGQ-50 液压取样钻机
重量轻、搬运方便、液压驱动、钻深大
TGQ-30/ TGQ-50 型取样钻机采用液压驱动，钻机性能稳定，震动小，噪音 低，可靠性高。
钻机由液压动力泵站、主机两部分组成，钻机易损件少，现场维 护方便。
主机带有变速器，可以实现金刚石钻进、合金钻进和螺旋钻进。
可以进 行岩石取样和土壤取样。
钻机结构紧凑， 自带动力， 搬运方便。
技术参数：
钻孔直径 主轴转速 钻机重量 泵站重量 钻架形式 给进方式 钻架给进行程 钻架高度 手轮与齿轮力比 最大提升力
46/60 (mm) 150(rpm)/600(rpm) 90 (kg) 81(kg)/105(kg) 单立柱斜支撑 链条链轮 1.2 (m) 1.65 (m) 1: 30 750 (kg)
工程案例
现阶段 TGQ 系列浅层取样钻机在国内 20 多个省份以及利比里亚、 马来西亚、 加蓬、刚果、尼日利亚、智利、秘鲁等多个国家的物探、化探、地质、铁路、公 路、电力等行业中得到广泛应用，并发挥着重要作用。
多年来，TGQ 系列浅层取样钻机具在使用中不断改进和完善。
目前 TGQ 系 列钻机具及取样工艺趋于完善，性能稳定，取样、取心方便，极适合野外交通条 件差或干旱无水等地区的勘查。
在地质找矿、资源评价及市政工程等领域有广泛 的应用前景。
牡丹江项目现场
多宝山项目现场
新疆项目现场
大兴安岭项目现场
加蓬项目现场
安哥拉项目现场
内蒙古项目现场
云南项目现场
海南项目现场
TGQ 系列轻便型浅层取样钻机
TGQ-5 钻机采用一机两个动力头的设计方案，重量轻，易携带；TGQ-15 型钻机有 3 个档位，调速范围宽，动力强劲，性能稳定；TGQ-30/TGQ-50 钻 机采用液压动力，很好地解决了轻便化、机械化和一机多用的矛盾，使其整体 性能达到了国内领先水平。
钻机设计新颖、结构简单、性能可靠、质量轻、外形美观、操作简单、 维修方便、易损件少、可拆装性强，适合地形陡 峭、交通不便地区的野外地质勘查取样钻进，是 中国地质大调查的首选取样钻机。
根据所钻地层和所取样品的特点， 可以采用 不同的钻具和取样器。
采用该取样钻机取样，代替槽(井)探、传统 取样和人工挖掘取样，可满足地质勘查取样要 求，显著提高速度和质量，是区域地质填图、物 化探取样、 古地磁取样和地质灾害预警防治等必 不可少的技术手段。
北京卓勤矿业科技有限公司
电话：+ 86 10 82783929\0599\2755 全国客服电话：400-018-8698 网址： 地址：北京市海淀区上地三街9号嘉华大厦A座502室 邮 编：100085
。
