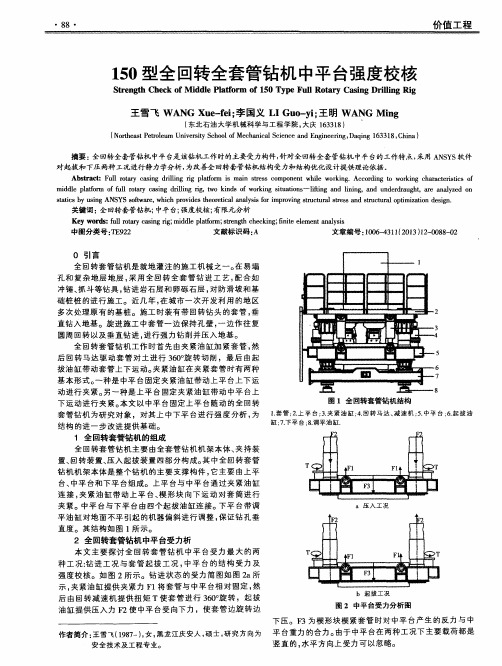

150型全回转全套管钻机中平台强度校核

全套管全回转钻机简介全套管全回转钻机，是徐州盾安重工机械制造有限公司联合浙江大学、吉林大学等高校研发制作出的具有完全知识产权的钻机设备，这是中国第一台全套管全回转钻机，也获得了60多项国家专利。

盾安重工也凭借这套设备，成为了中国最大的全套管全回转钻机研发制造基地以及全套管钻机行业标准的制定者。

【全回转钻机工法简介】全回转是集全液压动力和传动，机电液联合控制于一体的新型钻机。

这是一种新型、环保、高效的钻进技术，近年来在城市地铁、深基坑围护咬合桩、废桩（地下障碍）的清理、高铁、道桥、城建桩的施工、水库水坝的加圄等项目中得刭了广泛的应用。

这种全新的工艺工法的研究成功，实现了施工人员在卵、漂石地层、含溶洞地层、厚流沙地层、强缩颈地层、各类桩墨础、钢筋砼结构等障碍还没有清除的情况下就可以实现灌注桩、置换桩、地下连续墙的施工和顶管、盾构隧道无障碍穿越各类桩基础的可能。

全回转（SRD）工法已在世界多个国家及地区如：新加坡、日本、香港地区、上海、杭州、北京、天津等地成功的完成了5000多个项目的施工任务。

它一定会在今后的城市建设及其他的桩基施工领域发挥更大的作用。

【全回转钻去除旧桩原理】全回转钻机拨除钢筋混凝土桩是其它机械无法完成的施工。

这种工法是用套管套住桩体进行切削作业，套管强大的回转扭矩可把桩体扭断，用冲抓斗取出。

根据施工条件的不同，可用分割切除、整体拔除、重锤破砗及多头爪搅碎等工法清除。

多头爪配套螺旋钻头清除钢筋混凝土桩套管套住桩体进行切削，用冲抓斗冲挖至桩顶。

沿套管内壁放下多头爪，松开悬吊钢丝绳，多头爪顶端的配重及内置弹簧使真固定在套管的内壁。

随着套管的回转及压入，螺旋钻头的合金刀头能把钢筋混凝土桩体破碎，钢筋可切断，并直接取出。

此工法也适用于钢管桩、H钢管的清除。

【采用全回转钻机施工的优势】1、无噪音、无振动、无泥浆，安全性高，环保性好；2、清孔彻底，不会产生塌孔现象，成孔直径标准，充盈系数小，节约砼的使用，成桩质量高；3、施工钻进时可以直观的辨别地层及岩石特性，可以准确的确定持力层的有效深度；4、钻进速度快，对于一般土层，可达14m/小时；5、钻进深度大、根据地层情况，最大作业深度可达100米以上；6、成孔垂直度便于掌握，垂直度可以精确到1/500；。

全套管全回转施工法之浅见1 概述全套管全回转施工法在国外名为贝诺特（Benote）工法，实质上就是冲抓斗跟管钻进法，是目前世界上钻孔灌注桩施工工法中最为先进的一种，起源于20世纪50年代的法国。

我国内地于20世纪70年代开始引进此类施工法，但因多种原因在工程中应用不多。

九景衢铁路跨彭湖高速公路特大桥桩基前期采用了旋挖钻和冲击钻施工，后期在剩余的10根施工难度最大的岩溶深桩施工中采用了全套管全回转施工法，确保了工期和质量。

2 工程概况跨彭湖高速公路特大桥为九景衢铁路建设关键控制工程，桥长1336.485m，共有41个墩台、349根桩基，均为岩溶桩基。

该桥桩基前期采用了旋挖钻和冲击钻施工，为了确保工期，剩余的10根施工难度最大的岩溶深桩中采用了全套管全回转施工。

这10根桩桩径为1.25m，孔深为60～94.5m，表层为淤泥质粉砂黏土及粉质黏土，下伏基岩为寒武系白云质灰岩，桩身范围内溶洞强发育，最大发育孔深为82.30m，单个最大溶洞高19.9m，溶洞为无充填及半充填状态。

3 全套管全回转设备组成全套管全回转设备主要由全套管全回转钻机工作装置和液压动力站以及其他配套设备组成。

3.1 工作装置3.1.1 楔形夹紧装置：用于夹紧套管，并使用套管保持高的垂直精度，套管的拉拔阻力越大，夹紧力也就越大。

3.1.2 马达减速机：提供足够的扭矩，传递给套管强大的回转力，可适应复杂的地层及切削障碍物。

3.1.3 液压垂直装置：可随时纠正套管角度，确保钻孔的垂直度。

3.1.4 口径变更装置：使得设备适用于多种口径的变更要求。

3.1.5 辅助夹紧装置：可在挖掘深度大时弥补配套起重机起吊能力不足的问题，也可更好地确保套管的垂直度。

3.2 液压动力站3.2.1 发动机：使得机器获得强大的扭矩去工作。

3.2.2 操控系统：设有微电脑操作平台，可调节压入力、转速和扭矩，确保机器工作时处于最佳状态。

3.2.3 瞬间增强系统：在碰到障碍物时，可瞬间加大起拔力和扭矩，以排除障碍物。

全套管全回转钻机高精度无偏差钢管柱插入施工工法上海工程机械厂有限公司陈建海1.概念全套管全回转钻机高精度无偏差钢管柱插入施工主要用于盖挖法施工中的逆作法施工。

通过全套管全回转钻机自身的两套液压夹紧装置和垂直控制系统，将钢管柱垂直插入到初凝前的混凝土中。

2.施工原理本工艺是根据二点定位的工作原理，通过DTR系列全回转钻机自身的两套液压定位装置和垂直液压系统，将钢立柱垂直插入到初凝前的混凝土中（混凝土采用缓凝混凝土，缓凝时间约36小时）。

钢立柱在插入混凝土过程中通过钢立柱下部安装的定点式水平位移计将信号传输到信号采集系统，然后通过无线（有线）方式发送到电脑上，动态监测钢立柱插入过程的垂直度，采集频率可达60次/分，垂直度可达＜1‰，确保施工质量。

3.施工特点全套管全回转钻机高精度无偏差钢管柱插入施工与传统其他钢管柱插入施工相比具有以下特点：①成孔过程中全程套管护壁，能有效控制周围土体的变形和地表的沉降，减小了对周边环境的影响；②施工场地范围小，适用于任何不规则形状的平面或大平面的地下工程；③全套管全回转钻机成孔与植入钢管柱一体化作业，成孔精度高、施工效率高、安全性能高；④开挖和施工的交错进行，逆作结构的自身荷载由立柱直接承担并传递给地基，减少了大开挖时卸载对持力层的影响，减小了基坑内地基回弹量。

4.适用范围及设备4.1全套管全回转钻机高精度无偏差钢管柱插入施工适用范围全套管全回转钻机高精度无偏差钢管柱插入施工一般运于基础盖挖逆作施工，特别适用于城市繁华地区、深度开挖、地层软弱、地基承载力较低条件下的大型地下工程施工。

4.2机具设备4.2.1测量设备：全站仪、水准仪、经纬仪。

4.4.2机械设备：全套管全回转钻机、履带吊车、挖掘机、装载机、运输车、冲抓斗、重锤、套管、导管、电焊机、泵车、工具管、多功能平台。

4.4.3检测设备：卷尺、孔深检测器具。

5.施工工艺流程5.1施工流程全套管全回转钻机高精度无偏差钢管柱插入施工工艺流程如下：布置施工现场→桩位放样→多功能平台就位→钻机就位→吊放套管→抓斗取土，套管跟进→测量孔深→清孔→下放钢筋笼→下放混凝土灌注导管→灌注混凝土至设计标高→吊装钢管柱→初始垂直状态调整→全回转钻机下放钢管柱→钢管柱垂直度再次调整→钢管柱下沉至设计标高→垂直度复核→调整垂直度→钢管柱外侧填筑砂石→钢管柱内浇灌混凝土→待桩孔混凝土终凝→钻机移开5.2施工要点5.2.1布置施工现场合理布置施工现场，清理场地内影响施工的障碍物，保证机械设备有足够的施工空间，同时桩孔周边软弱区域，采用挖机挖除软弱土，反复压实后，然后铺垫钢板，再铺设两条走道板，防止钢管柱插入时发生地基偏斜现象。

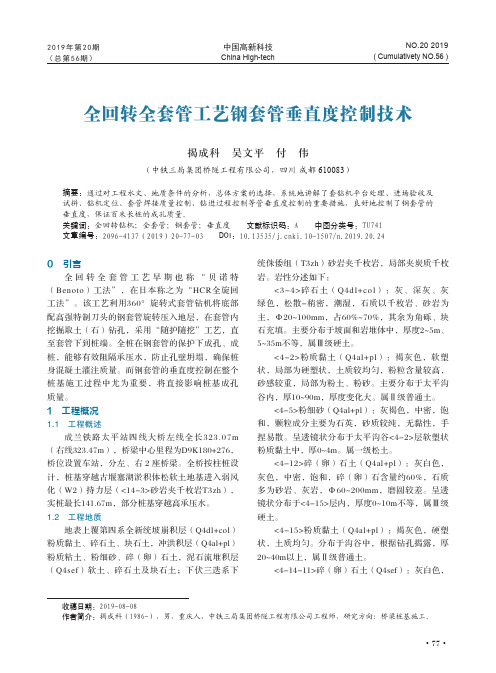

·77·NO.20 2019( Cumulativety NO.56 )中国高新科技China High-tech 2019年第20期（总第56期）0　引言全回转全套管工艺早期也称“贝诺特（Benoto）工法”，在日本称之为“HCR全旋回工法”。

该工艺利用360°旋转式套管钻机将底部配高强特制刀头的钢套管旋转压入地层，在套管内挖掘取土（石）钻孔，采用“随护随挖”工艺，直至套管下到桩端。

全桩在钢套管的保护下成孔、成桩，能够有效阻隔承压水，防止孔壁坍塌，确保桩身混凝土灌注质量。

而钢套管的垂直度控制在整个桩基施工过程中尤为重要，将直接影响桩基成孔 质量。

1　工程概况1.1　工程概述成兰铁路太平站四线大桥左线全长323.07m （右线323.47m），桥梁中心里程为D9K180+276，桥位设置车站，分左、右２座桥梁。

全桥按柱桩设计，桩基穿越古堰塞湖淤积体松软土地基进入弱风化（W2）持力层（<14-3>砂岩夹千枚岩T3zh），实桩最长141.67m，部分桩基穿越高承压水。

1.2　工程地质地表上覆第四系全新统坡崩积层（Q4dl+col）粉质黏土、碎石土、块石土，冲洪积层（Q4al+pl）粉质粘土、粉细砂、碎（卵）石土，泥石流堆积层（Q4sef）软土、碎石土及块石土；下伏三迭系下统侏倭组（T3zh）砂岩夹千枚岩，局部夹炭质千枚岩。

岩性分述如下：<3-4>碎石土（Q4dl+col）：灰、深灰、灰绿色，松散-稍密，潮湿，石质以千枚岩、砂岩为主，Φ20~100mm，占60%~70%，其余为角砾、块石充填。

主要分布于坡面和岩堆体中，厚度2~5m、5~35m不等，属Ⅲ级硬土。

<4-2>粉质黏土（Q4al+pl）：褐灰色，软塑状，局部为硬塑状，土质较均匀，粉粒含量较高，砂感较重，局部为粉土、粉砂。

主要分布于太平沟谷内，厚10~90m，厚度变化大。

属Ⅱ级普通土。

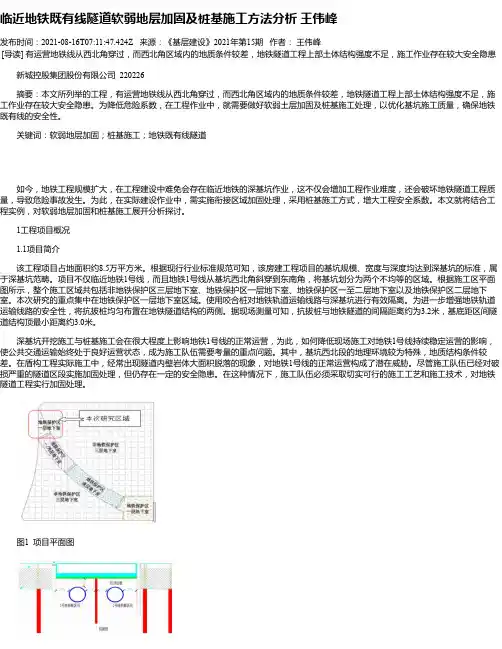

临近地铁既有线隧道软弱地层加固及桩基施工方法分析王伟峰发布时间：2021-08-16T07:11:47.424Z 来源：《基层建设》2021年第15期作者：王伟峰[导读] 有运营地铁线从西北角穿过，而西北角区域内的地质条件较差，地铁隧道工程上部土体结构强度不足，施工作业存在较大安全隐患新城控股集团股份有限公司 220226摘要：本文所列举的工程，有运营地铁线从西北角穿过，而西北角区域内的地质条件较差，地铁隧道工程上部土体结构强度不足，施工作业存在较大安全隐患。

为降低危险系数，在工程作业中，就需要做好软弱土层加固及桩基施工处理，以优化基坑施工质量，确保地铁既有线的安全性。

关键词：软弱地层加固；桩基施工；地铁既有线隧道如今，地铁工程规模扩大，在工程建设中难免会存在临近地铁的深基坑作业，这不仅会增加工程作业难度，还会破坏地铁隧道工程质量，导致危险事故发生。

为此，在实际建设作业中，需实施衔接区域加固处理，采用桩基施工方式，增大工程安全系数。

本文就将结合工程实例，对软弱地层加固和桩基施工展开分析探讨。

1工程项目概况1.1项目简介该工程项目占地面积约8.5万平方米。

根据现行行业标准规范可知，该房建工程项目的基坑规模、宽度与深度均达到深基坑的标准，属于深基坑范畴。

项目不仅临近地铁1号线，而且地铁1号线从基坑西北角斜穿到东南角，将基坑划分为两个不均等的区域。

根据施工区平面图所示，整个施工区域共包括非地铁保护区三层地下室、地铁保护区一层地下室、地铁保护区一至二层地下室以及地铁保护区二层地下室。

本次研究的重点集中在地铁保护区一层地下室区域。

使用咬合桩对地铁轨道运输线路与深基坑进行有效隔离。

为进一步增强地铁轨道运输线路的安全性，将抗拔桩均匀布置在地铁隧道结构的两侧。

据现场测量可知，抗拔桩与地铁隧道的间隔距离约为3.2米，基底距区间隧道结构顶最小距离约3.0米。

深基坑开挖施工与桩基施工会在很大程度上影响地铁1号线的正常运营，为此，如何降低现场施工对地铁1号线持续稳定运营的影响，使公共交通运输始终处于良好运营状态，成为施工队伍需要考量的重点问题。

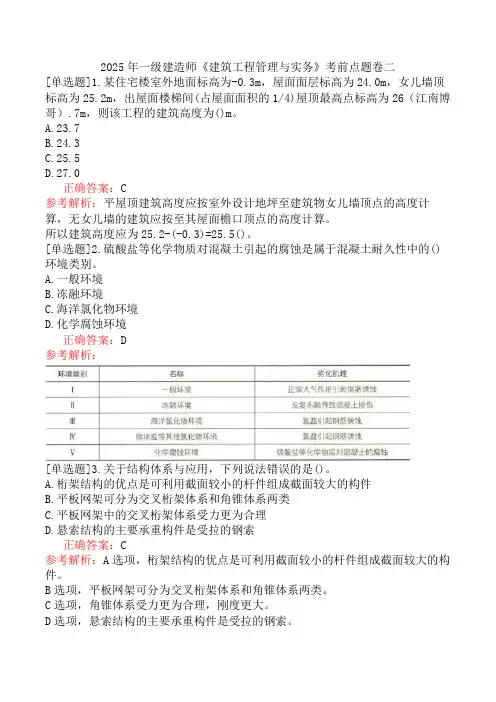

2025年一级建造师《建筑工程管理与实务》考前点题卷二[单选题]1.某住宅楼室外地面标高为-0.3m，屋面面层标高为24.0m，女儿墙顶标高为25.2m，出屋面楼梯间(占屋面面积的1/4)屋顶最高点标高为26（江南博哥）.7m，则该工程的建筑高度为()m。

A.23.7B.24.3C.25.5D.27.0正确答案：C参考解析：平屋顶建筑高度应按室外设计地坪至建筑物女儿墙顶点的高度计算，无女儿墙的建筑应按至其屋面檐口顶点的高度计算。

所以建筑高度应为25.2-(-0.3)=25.5()。

[单选题]2.硫酸盐等化学物质对混凝土引起的腐蚀是属于混凝土耐久性中的()环境类别。

A.一般环境B.冻融环境C.海洋氯化物环境D.化学腐蚀环境正确答案：D参考解析：[单选题]3.关于结构体系与应用，下列说法错误的是()。

A.桁架结构的优点是可利用截面较小的杆件组成截面较大的构件B.平板网架可分为交叉桁架体系和角锥体系两类C.平板网架中的交叉桁架体系受力更为合理D.悬索结构的主要承重构件是受拉的钢索正确答案：C参考解析：A选项，桁架结构的优点是可利用截面较小的杆件组成截面较大的构件。

B选项，平板网架可分为交叉桁架体系和角锥体系两类。

C选项，角锥体系受力更为合理，刚度更大。

D选项，悬索结构的主要承重构件是受拉的钢索。

[单选题]4.混凝土施工时，为了施工方便，常常采用各种外加剂。

其中，早强剂多用于()。

A.大体积混凝土施工B.冬期混凝土施工C.夏季混凝土施工D.泵送混凝土施工正确答案：B参考解析：B选项：早强剂可加速混凝土硬化和早期强度发展，缩短养护周期，加快施工进度，提高模板周转率，多用于冬期施工或紧急抢修工程。

ACD选项：缓凝剂主要用于高温季节混凝土、大体积混凝土、泵送与滑模方法施工以及远距离运输的商品混凝土等，不宜用于日最低气温5℃以下施工的混凝土，也不宜用于有早强要求的混凝土和蒸汽养护的混凝土。

[单选题]5.下列关于混凝土组成材料中细骨料的说法，正确的是()。

MT150全套管钻机钻孔灌注桩施工工艺MT－150钻机试验内容应包括：1.如何掌握机械操作的试验2.机械性能试验及辅助机械的配备3.成孔工艺试验4.成桩后的桩的应力或承载能力的试验5.劳动组织安排及劳动定额的测定成孔工艺试验的内容应包括：1.晃管压力与顶管压力与钻进的关系（分不同地层）2.超前（或后进）与钻进的关系（分不同地层）3.不同取土方法（冲抓、吸泥）与钻进的关系（分不同地层）4.不同灌注混凝土方法（球塞法、楔塞法）的比较5.既有导管与引进导管的比较6.拆卸套管与导管的办法7.钢筋笼直径、石碴直径与钢筋至套管内壁距离的关系，钢筋笼设计不到底如何保证锚固长度8.落锤式抓斗与其他钻具的应用9.填充混凝土时套管上拔力和晃管力矩的关系（分不同地层）10.填充混凝土前套管是否提高及其高度该施工方法，系采用三菱牌MT150型钻机进行施工。

钻机操纵套管沿着圆周方向摇晃，同时施加压力将套管压入土中，用落锤式抓斗挖掘和取出套管内的泥土制成孔，然后插入钢筋笼，灌注水下混凝土而制成桩。

该施工方法的优点：施工简单，不影响其他建筑物和周围的土壤，制孔时不坍孔，填混凝土时不露筋，保证桩的质量。

施工方法和要求按序分述如下：(一)施工准备1.掌握数据和资料：施工人员应事先熟知施工地点的地质情况、墩位、桩位、桩长和桩径，并请测量人员放出桩位。

2.清理平整施工场地：施工要有足够的场地，以便堆放材料和机械设备。

应清除施工场地内的一切施工障碍物，如：转移高压线路和地下管路，清除其他杂物等。

场地要平整，以便机械走行和施工，钻机走行区域的地面土壤承压应力应不小于1kg/cm2。

3.做到五通：水路、电路、风路、道路和排水沟都要接通或修通。

沿桥应布置水井、水塔和给水管路，以供给冲洗套管和可能采用吸泥机取土时的施工用水，场内及通向场外的道路要疏通。

工地排水沟汇应修筑完善，布局合理，以便通畅地排出冲洗套管和填充混凝土时套管内溢出的水。

4.安装混凝土拌合设备：混凝土拌合楼和水泥库、砂石场的布局应力求合理，位置要求适中，混凝土运输设备的输送能力及拌合机的生产量应满足灌注速度的需要。

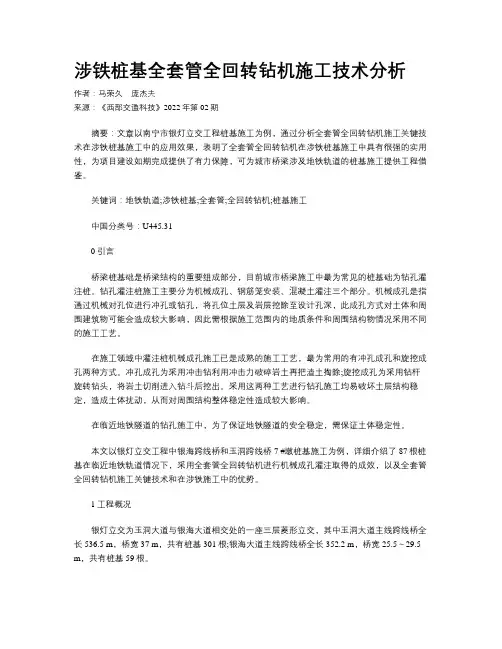

涉铁桩基全套管全回转钻机施工技术分析作者：马荣久庞杰夫来源：《西部交通科技》2022年第02期摘要：文章以南宁市银灯立交工程桩基施工为例，通过分析全套管全回转钻机施工关键技术在涉铁桩基施工中的应用效果，表明了全套管全回转钻机在涉铁桩基施工中具有很强的实用性，为项目建设如期完成提供了有力保障，可为城市桥梁涉及地铁轨道的桩基施工提供工程借鉴。
